Le ventilateur :

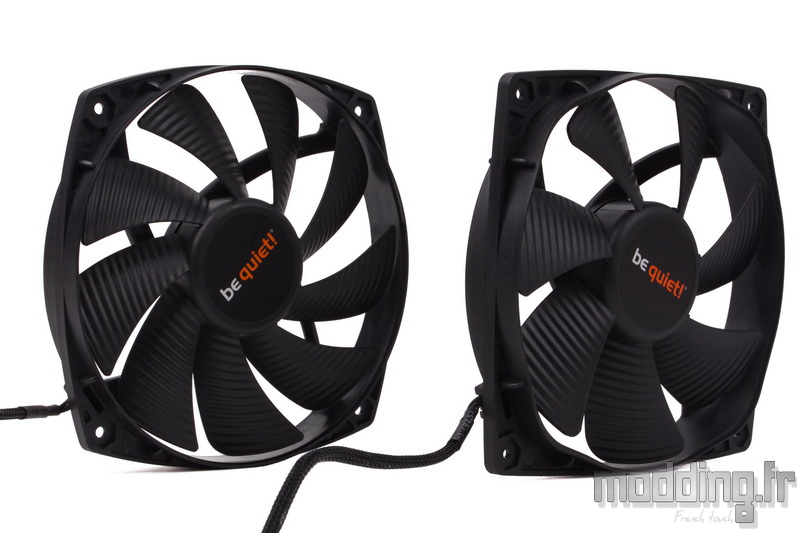

Le Dark Rock TF2 embarque deux ventilateurs dotés d’un diamètre quelque peu atypique de 135 mm.

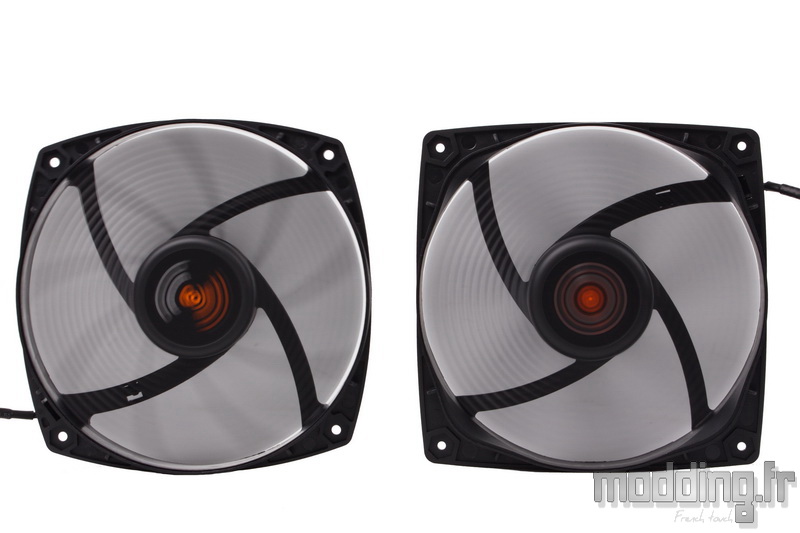

Contrairement à la première version du Dark Rock TF, ce ne sont pas deux Silent Wings qui équipent notre ventirad.
L’un de ces ventilateurs est remplacé par un modèle Silent Wings 3, à gauche sur la photo.
Le Silent Wings présente un cadre allégé, tout en rondeur, qui se voit greffer de 4 coins intégrant le passage des vis.
Les 4 branches de liaison du cadre sont légèrement curvilignes.

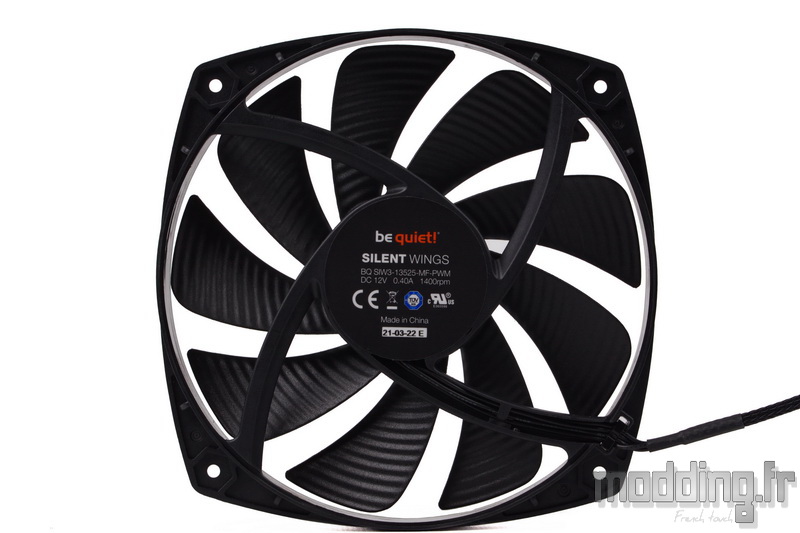

Au centre, nous avons la pastille adhésive qui regroupe le logo de la marque, le nom du modèle ainsi que les caractéristiques électriques du ventilateur.
La vitesse maximale est portée à 1400 tr/min.

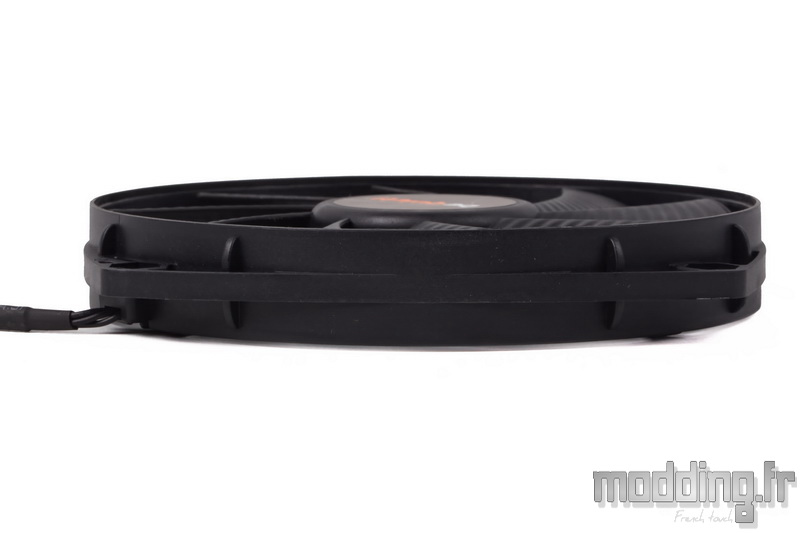

Non seulement il adopte un diamètre de 135 mm, mais en plus son épaisseur n’entre pas dans les dimensions classiques, affichant seulement 22 mm au lieu des 25 mm.

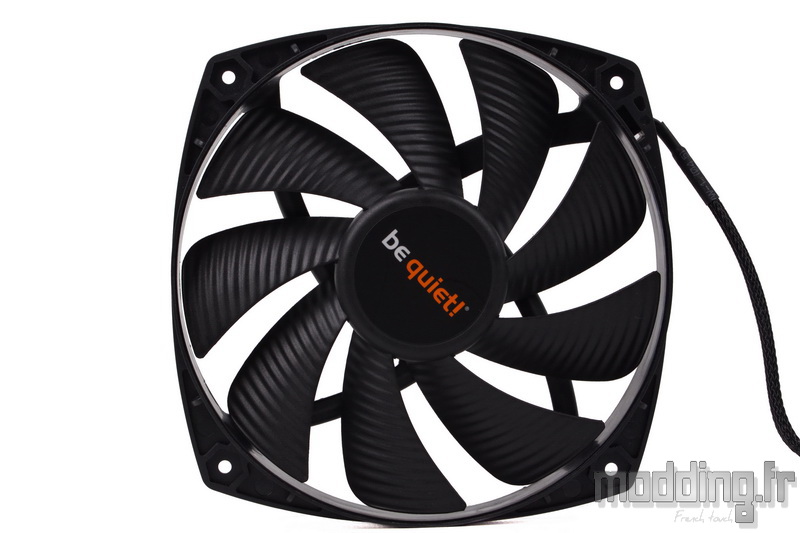

Au centre des pales, nous avons une seconde pastille adhésive sur laquelle Bequiet! appose son logo apportant sa petite touche de couleur orange.
Les 9 pales noires gardent leurs nombreuses stries qui caractérisent les ventilateurs Bequiet!.
Elles jouent comme autant de canalisateurs d’air afin d’optimiser le flux d’air tout en réduisant le niveau sonore généré par les turbulences.

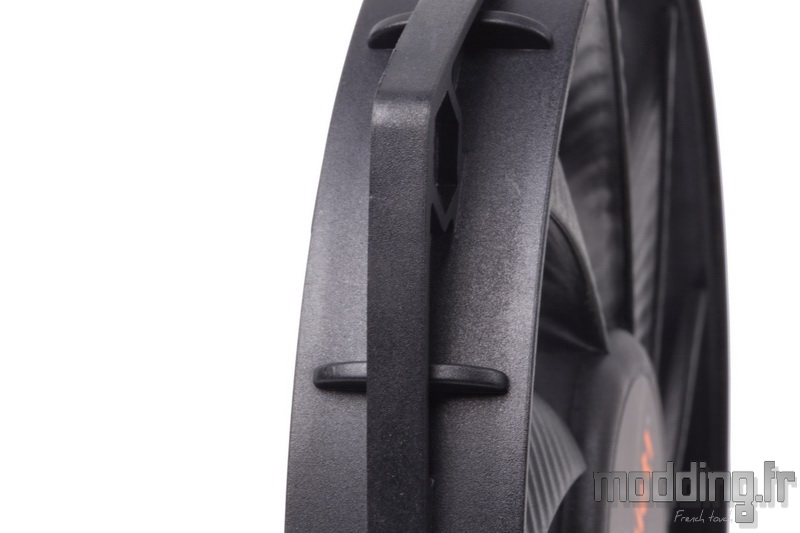

Au passage, on note la finesse du cadre doté d’une épaisseur d’environ 2 mm.

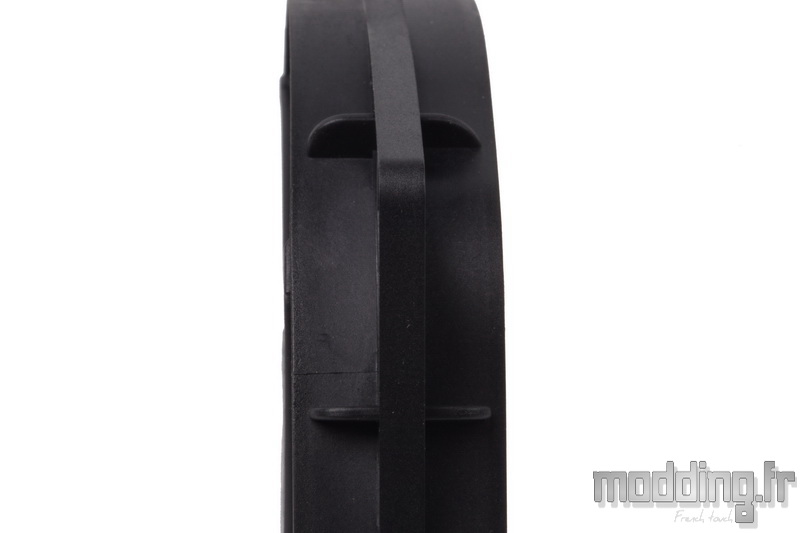

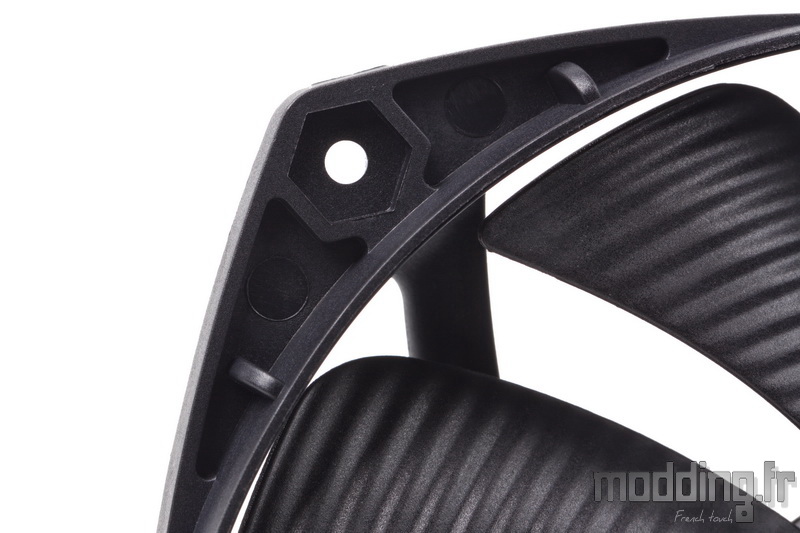

L’ajout de matière intégrant les points de fixation du ventilateur épouse la forme ronde du cadre, arborant une excroissance à pentes douces.
On constate par ailleurs que cette matière supplémentaire n’occupe pas toute l’épaisseur du cadre.
Le moteur de ce SilentWings 135 comporte 6 pôles. Cette technologie permet de lisser la transition entre chaque pôle, ce qui engendre une diminution des vibrations et permet un démarrage de la rotation des pales avec un voltage plus bas.
Le roulement est de type Fluid Dynamic Bearing.

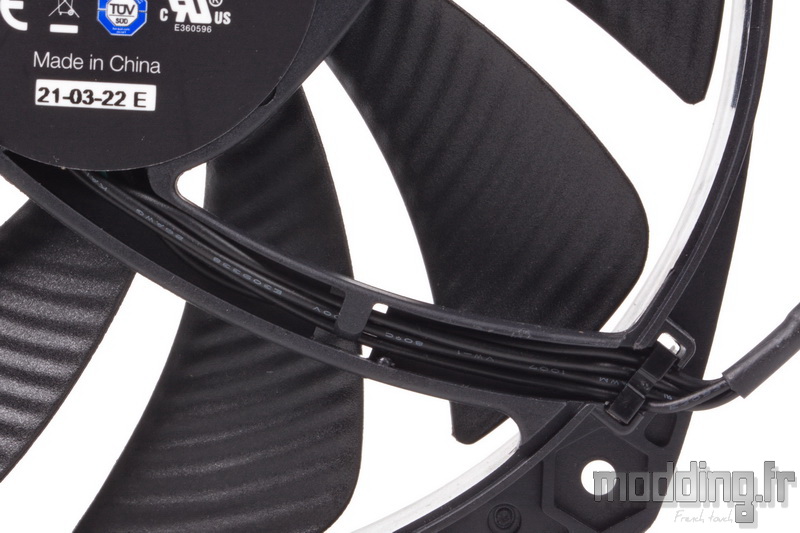

4 fils noirs émergent de la platine électronique pour plonger hors du cadre dans une gaine thermorétractable.
Le Silent Wings 3 présente un cadre plus carré.
Les points de fixation sont d’ailleurs un peu plus éloignés les uns des autres par rapport au Silent Wings (117 mm contre 107 mm), d’où la présence des deux jeux d’attaches qui se différencient au niveau de la longueur de leurs extrémités.
Les 4 branches de liaison du cadre sont légèrement curvilignes.

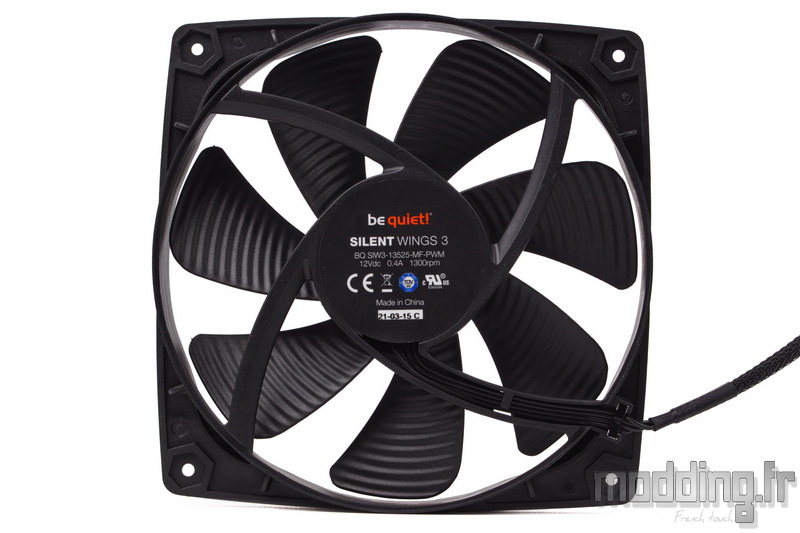

Au centre, nous avons la pastille adhésive qui regroupe le logo de la marque, le nom du modèle ainsi que les caractéristiques électriques du ventilateur.
La vitesse maximale est portée à 1300 tr/min.
On retrouve une épaisseur plus classique avec ses 25 mm.

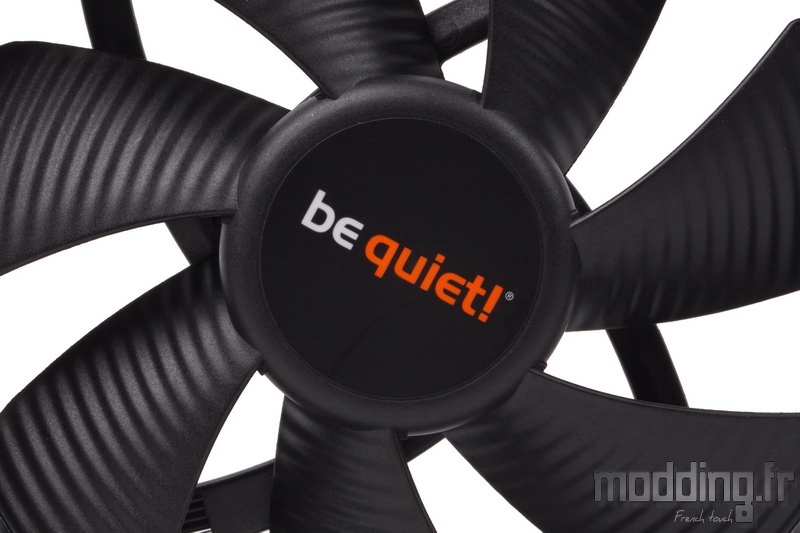

Au centre des pales, nous avons la seconde pastille adhésive sur laquelle Bequiet! appose son logo.

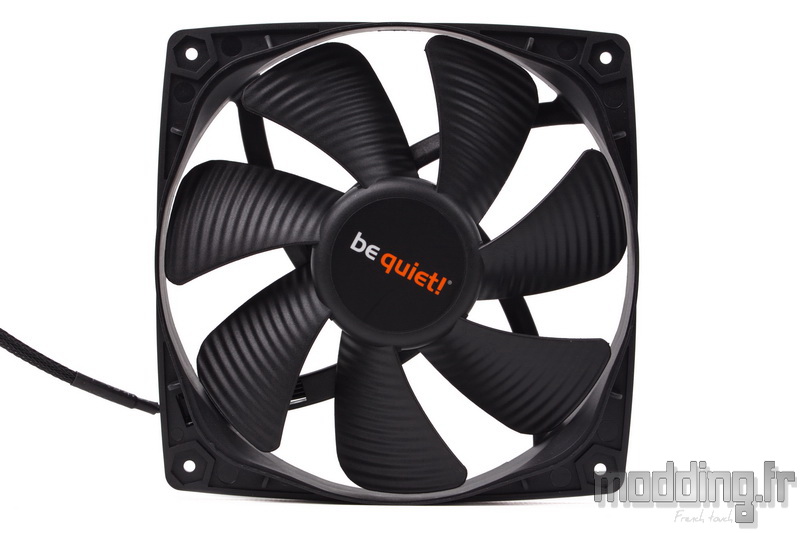

Le Silent Wings 3 déploie 7 pales plus larges que les 9 pales du Silent Wings.

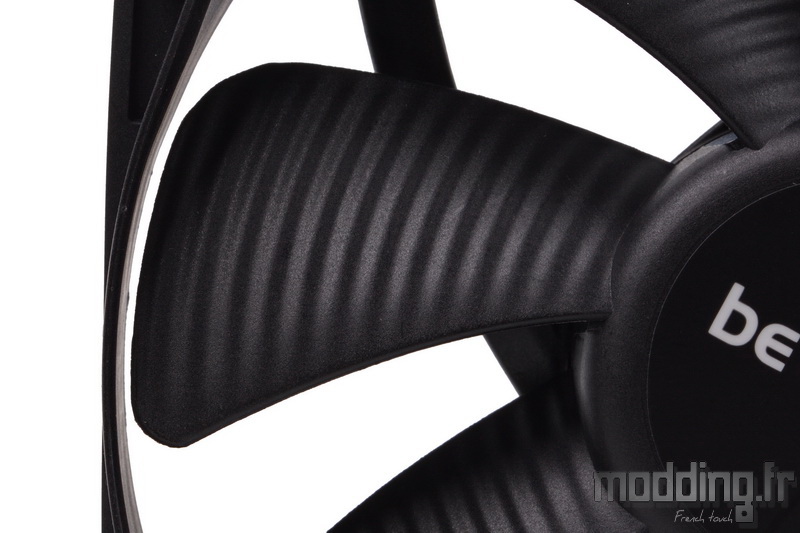

Elles gardent leurs nombreuses stries jouant comme autant de canalisateurs d’air afin d’optimiser le flux d’air tout en réduisant le niveau sonore généré par les turbulences.

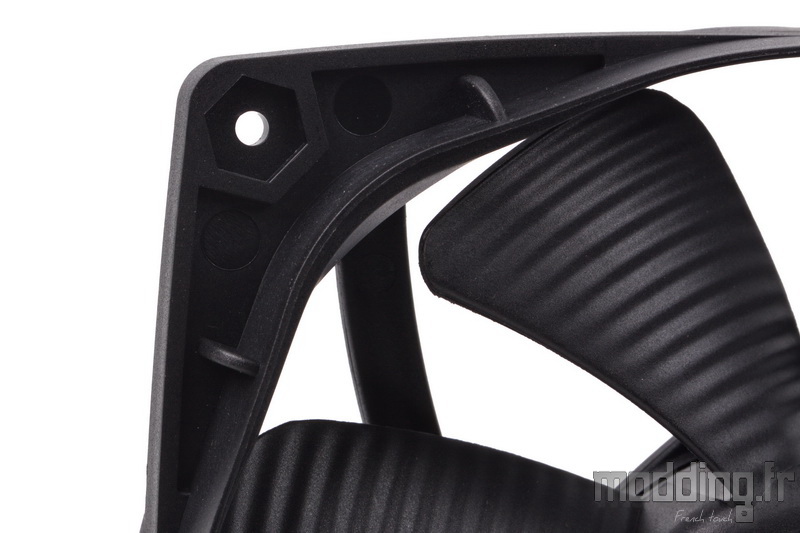

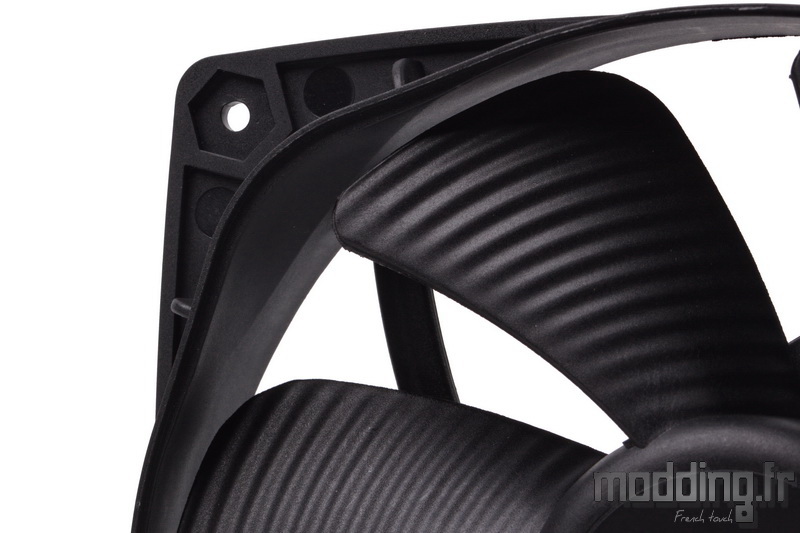

L’aspect qui caractérise un Silent Wings 3 des autres modèles est la forme particulière du cadre qui s’évase au niveau des coins, une forme en corolle.
Les coins présentent un aspect plus carré que sur le second ventilateur du Dark Rock TF2.

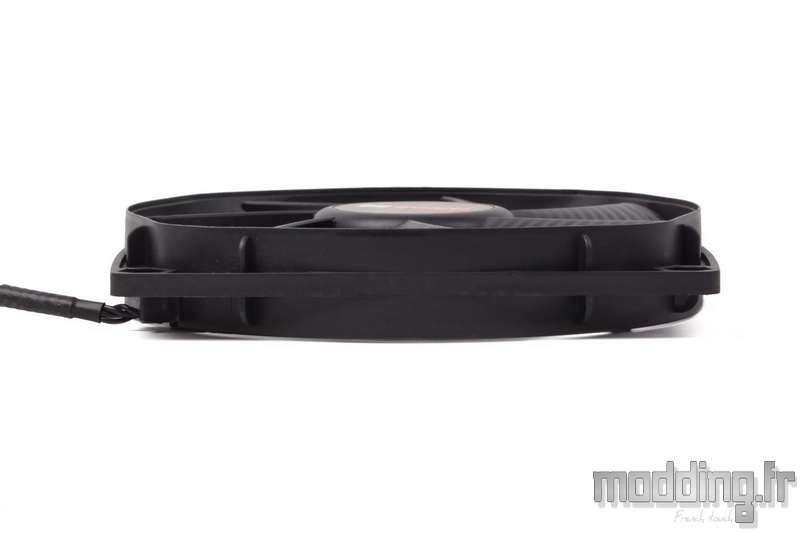

Par contre, nous restons avec une extension qui occupe qu’une partie de la profondeur du cadre.
Ici aussi, le moteur comporte 6 pôles et le roulement demeure de type Fluid Dynamic Bearing.

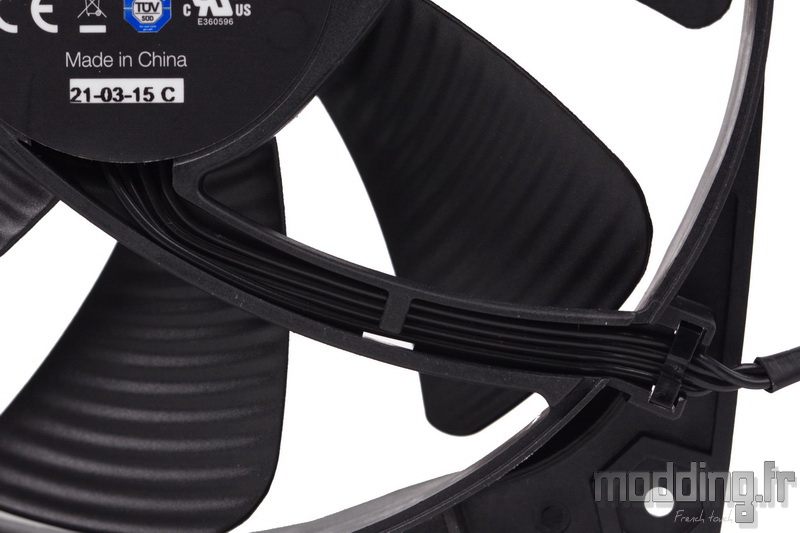

4 fils noirs émergent de la platine électronique pour plonger hors du cadre dans une gaine thermorétractable.
Le câble de chaque ventilateur mesure 220 mm.

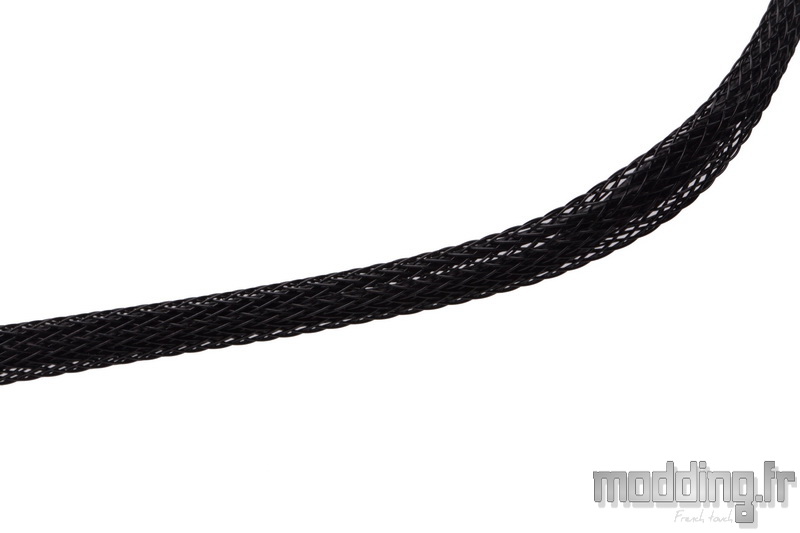

Il revêt une gaine tressée noire.

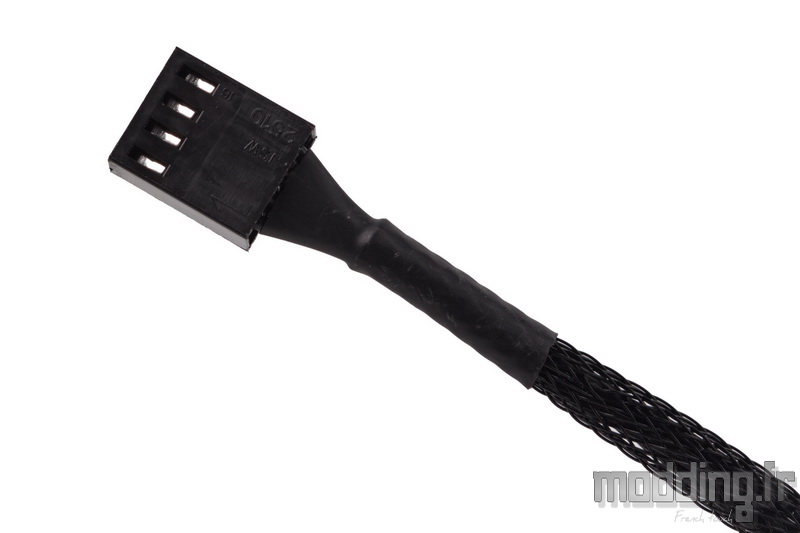

La présence d’une prise 4-pins traduit la gestion PWM.
Nous connaissons donc la vitesse maximale de chaque ventilateur qui est de 1300 tr/min pour le Silent Wings 3 et de 1400 tr/min pour le Silent Wings.
Par contre, la marque ne mentionne pas la vitesse minimale…
… Ni les caractéristiques quantifiant le flux d’air engendré par le mouvement des pales.
