Le montage : Socket 115x (1200)
Dans le cadre d’un montage sur Socket Intel 115x (ou 1200 doté du même entraxe), nous utilisons la backplate spécifique.

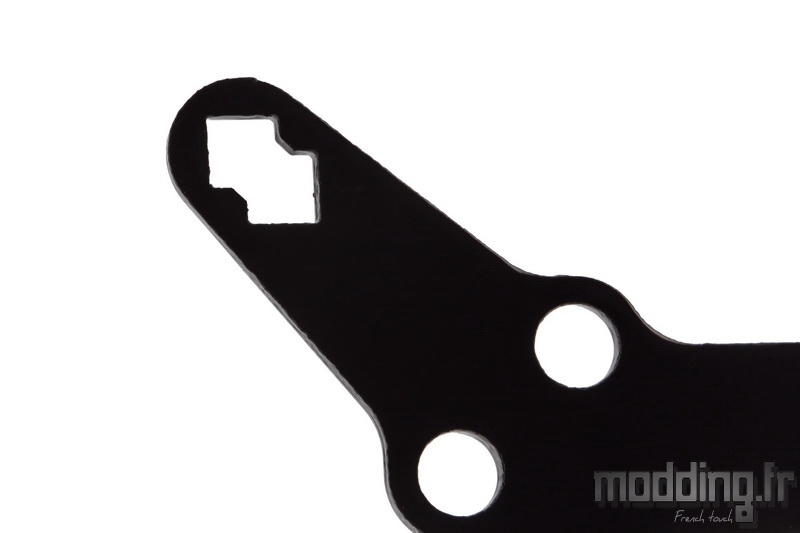

Comme on peut le constater, chacune des branches est dotée de deux ouvertures carrées qui se chevauchent de moitié.

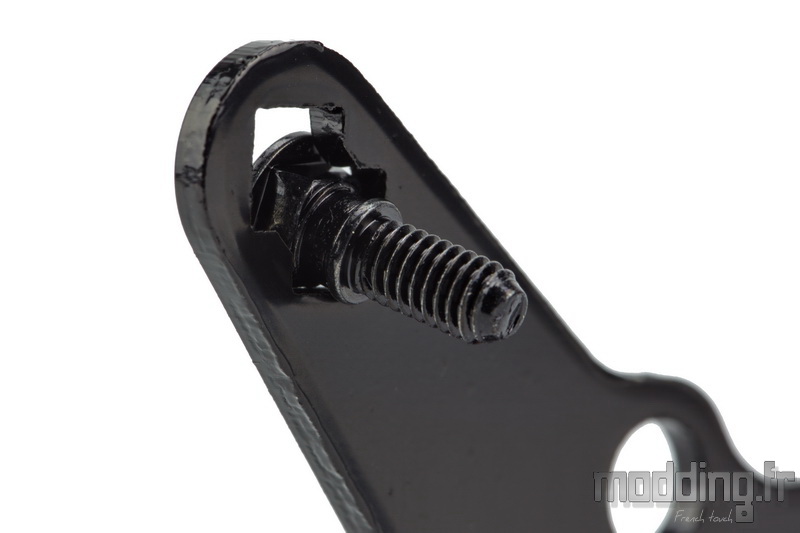

Nous glissons dans l’orifice le plus interne, l’une des 4 vis spécifiques.
Peu importe la face utilisée de la backplate.
La forme carrée de l’ouverture est reprise par la base des vis de fixation dédiées à la backplate.
On remarque que la vis ne tient pas bien en place en l’état…

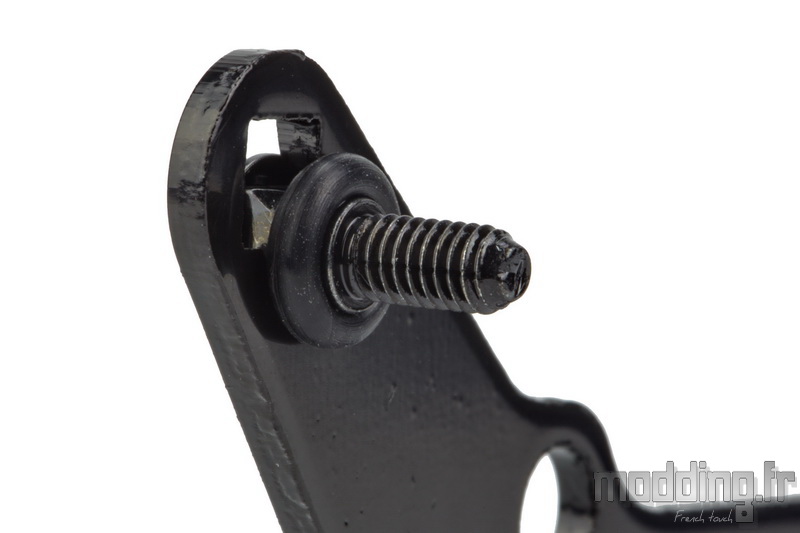

Il faut alors glisser le joint torique jusqu’à la gorge. Cela a pour conséquence de bloquer la vis et de ce fait la maintenir en place sur la backplate.
On répète l’opération pour les trois autres vis.
Bequiet! pourrait simplifier encore plus la tâche en nous procurant une backplate déjà montée (comme une certaine marque autrichienne), même si cela se fait au détriment du feu Socket 1366 (orifices externes) qui n’est, d’ailleurs, même plus mentionné dans les caractéristiques du ventirad.

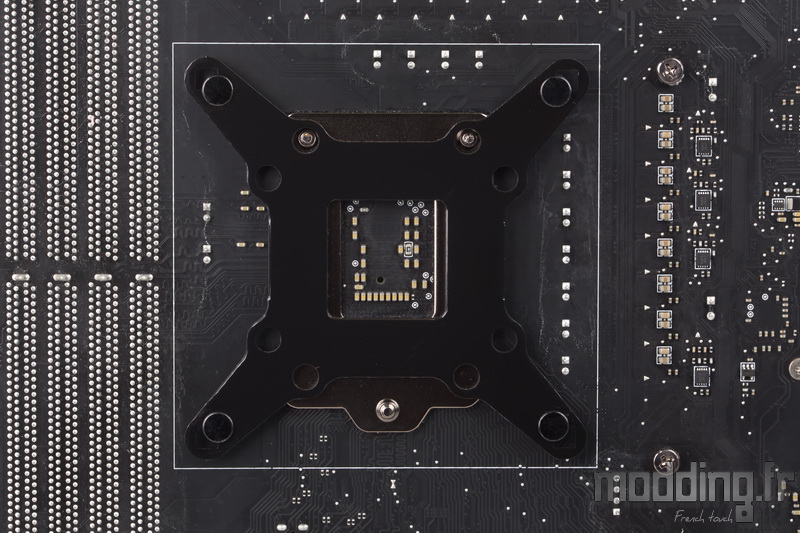

On place ensuite la backplate au dos de la carte mère.
Comme elle comporte plusieurs trous spécifiques aux points de fixation du Socket sur chaque bord, nous n’avons pas à nous soucier de son orientation.

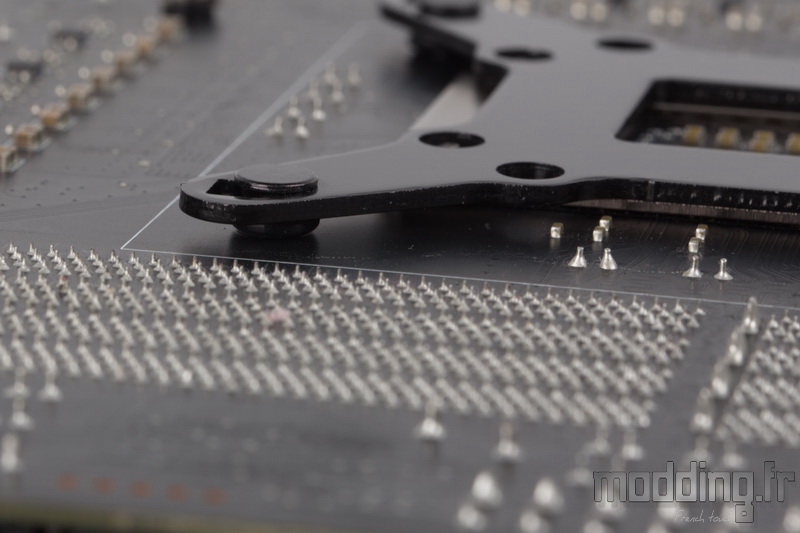

Les joints toriques permettent non seulement d’immobiliser les vis de fixation, mais elles viennent aussi s’intercaler entre le PCB et l’acier de la backplate, rattrapant ainsi l’épaisseur de la plaque propre au Socket tout en protégeant le PCB.

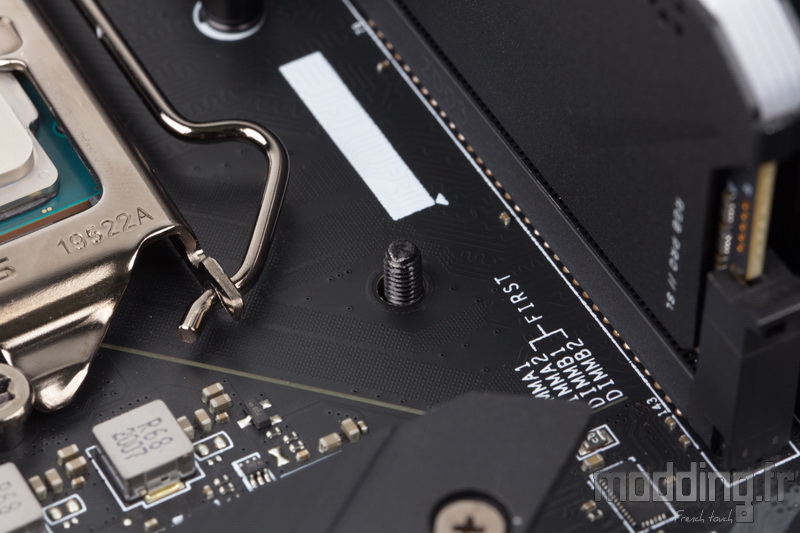

Les vis de la backplate passent au travers du PCB par les trous situés autour du Socket.

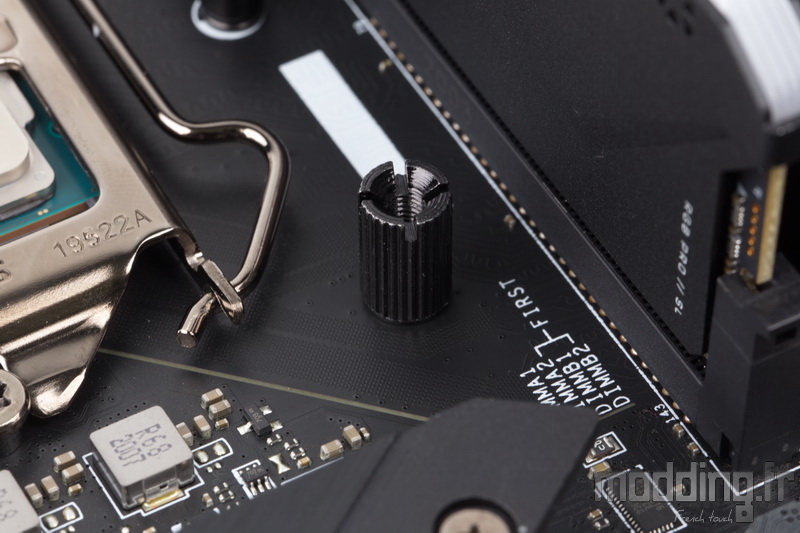

On insère les entretoises en orientant l’extrémité dotée d’une rondelle du côté de la carte mère.
On effectue le serrage à la main.
Au besoin, nous finalisons le serrage avec un tournevis si nous sommes gênés par les dissipateurs de la carte mère.

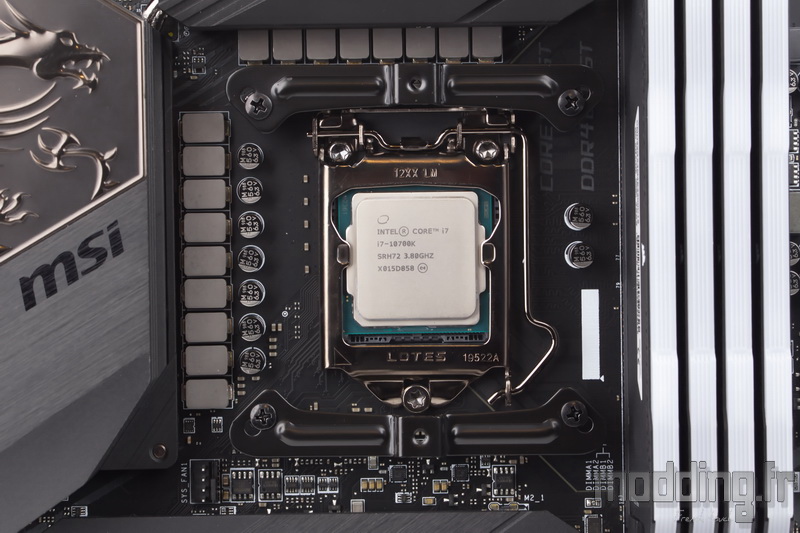

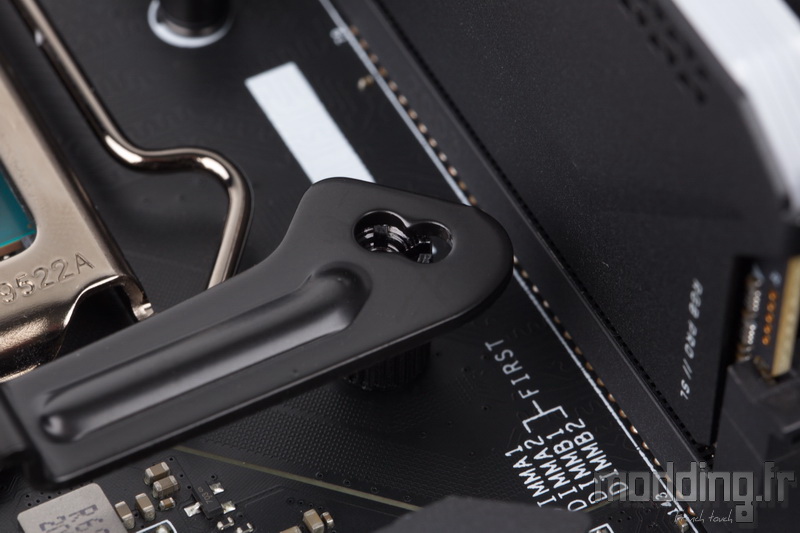

On place ensuite les pattes de fixation de façon à faire coïncider le trou le plus interne avec l’orifice de l’entretoise.

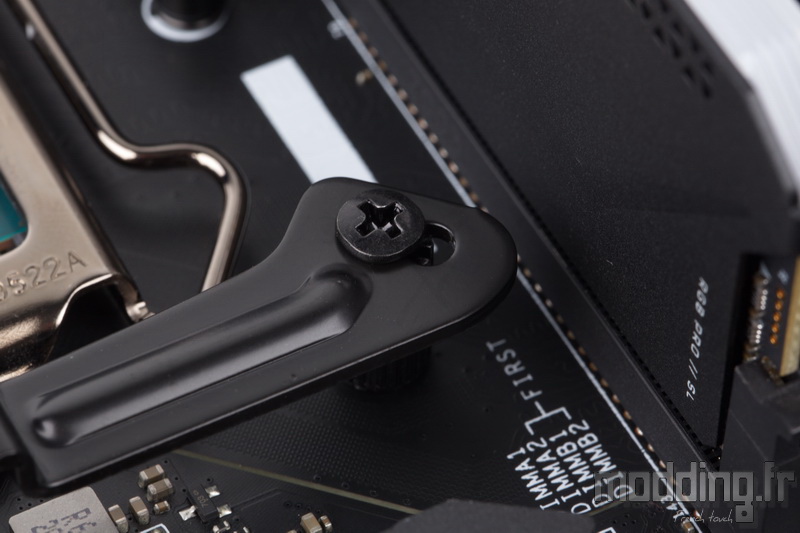

On installe ensuite les petites vis avec un tournevis cruciforme.
On conseille de se munir d’un tournevis à embout aimanté.
Nous serrons les vis, terminant ainsi l’assemblage des pattes sur les entretoises.
Nous fixons les pattes dans un plan horizontal (perpendiculaire aux barrettes mémoires).
Dans le cas d’un ventirad Top Flow, l’orientation des pattes de fixation n’influe pas sur le sens du flux d’air comme avec un ventirad au format tour.
Ici, il s’agit de positionner notre Dark Rock TF2 de manière à ce que le plateau supérieur vient se superposer aux slots mémoires.

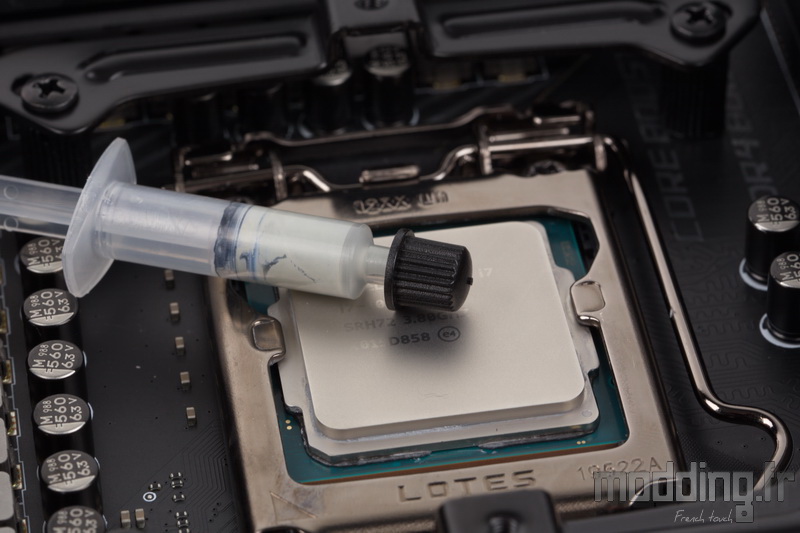

On met en place la pâte thermique.
On vous laisse le choix de la méthode : grain de riz qui se fait éclater par la pression du bloc ou étalement au préalable de la pâte sur le CPU.
On positionne délicatement la base du Dark Rock TF2 sur le processeur de façon à faire coïncider les deux vis avec le déport des pattes de fixation.
Pour notre part, nous avons installé au préalable le Silent Wings sous le plateau supérieur.

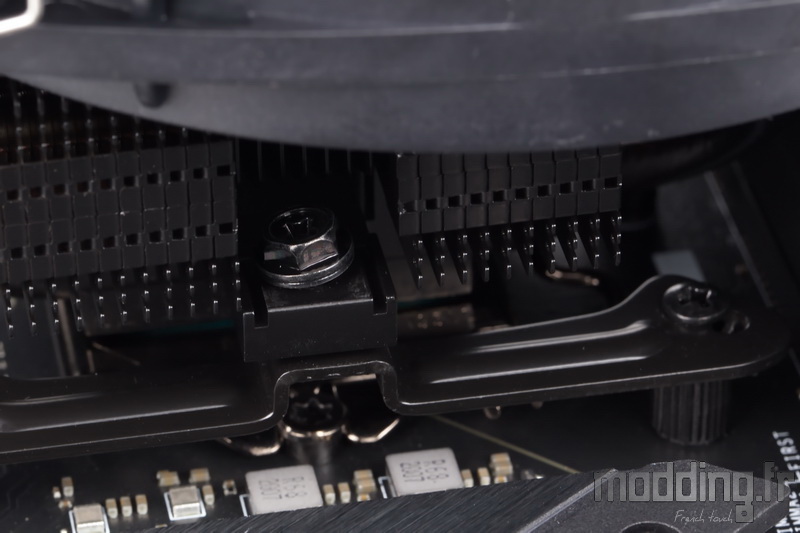

Sa présence ne gêne en aucune manière l’insertion du tournevis qui va nous permettre de serrer chacune des deux vis.
On serre à fond, en alternant sur chacune d’elles tour par tour afin de garder la base du radiateur bien parallèle au processeur.

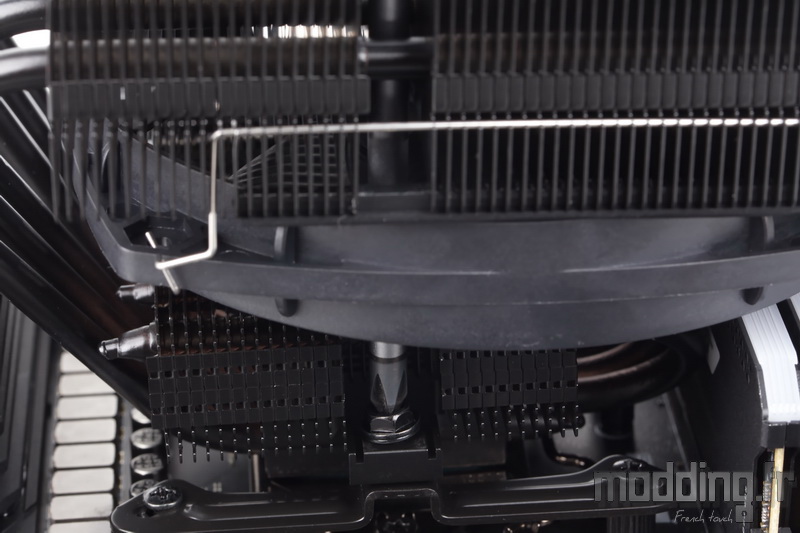

On note que la portion des caloducs qui vont de la base vers le radiateur inférieur engendre une courbe qui entre en contact avec le dissipateur de la première barrette mémoire.
Cela n’a que peu d’incidence sur la barrette, mais force est de constater que les caloducs exercent tout de même une légère pression sur ladite barrette.
Avec une hauteur de 44 mm, notre kit mémoire passe aisément sous le Silent Wings.
La clairance maximale qu’offre le Dark Rock TF2 est de 49 mm.
Mais lorsque l’on installe ce genre de ventirad, est-il vraiment nécessaire d’investir dans un kit mémoire disposant d’un rétroéclairage ?
Un aspect qui augmente généralement la hauteur des barrettes.
Vu sous cet angle, il est clair que le rétroéclairage disparait totalement de notre champ de vision !

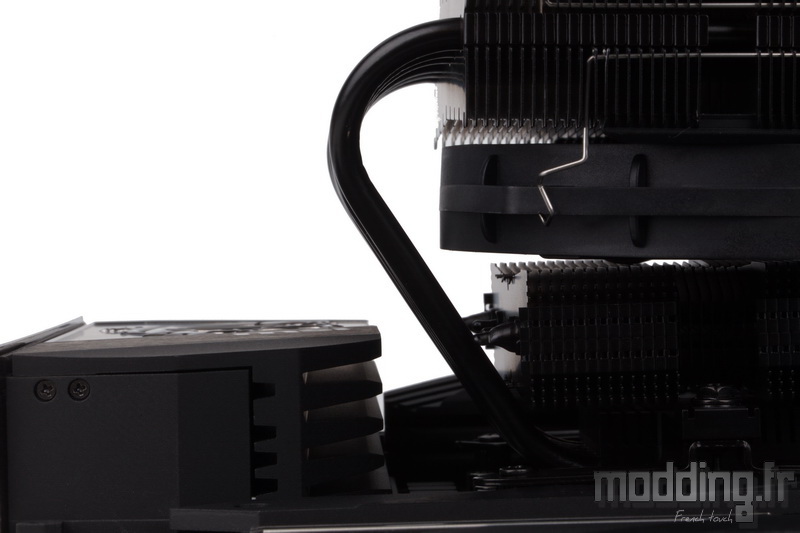

La courbe engendrée par les caloducs, lorsqu’ils émergent du radiateur supérieur et plongent vers la base, demeure à bonne distance des dissipateurs de notre carte mère.
Il ne nous reste plus qu’à utiliser l’adaptateur en Y afin de brancher les deux ventilateurs sur la prise CPU-Fan.
