Le ventirad :
Le radiateur est de type Top Flow, d’où les lettres TF à la fin du nom de ce ventirad…
Il intègre en fait, deux radiateurs de dimensions différentes.
De profil, l’ensemble présente la forme de la lettre G.
Six caloducs pénètrent dans les nombreuses ailettes de chaque plateau tout en traversant la base du Dark Rock TF2.
On voit bien sur cette vue que les caloducs traversent la base avant de pénétrer dans le plateau inférieur.
Contrairement au Dark Rock TF qui bénéficiait d’une application nickelée noire, Bequiet! revêt son Dark Rock TF2 d’une peinture noire identique à celle présente sur les autres modèles de la gamme Dark Rock.
En plus d’harmoniser la couleur des modèles de cette gamme, cette peinture est chargée de fines particules en céramique qui, selon Bequiet!, ont la propriété d’améliorer le transfert de chaleur.
On constate aussi que le logo de la marque disparait du bord du plateau inférieur pour prendre place sur la plaque en aluminium recouvrant les ailettes du plateau supérieur.
Alors que sur la majorité des ventirads de chez Bequiet!, nous avons droit à des capuchons placés sur les extrémités de chaque caloduc, il n’en est rien sur le Dark Rock TF2.
Les extrémités des caloducs sont entièrement recouvertes par cette plaque en aluminium.
Une plaque qui reprend la forme concave du radiateur supérieur tout en arborant un bel aspect brossé sur lequel est apposé le logo Bequiet! en lettres métallisées.
Deux vis à 6 pans sont positionnées sur chacune des extrémités de cette platine afin d’assurer la fixation de cette dernière sur les ailettes.
Le plateau supérieur mesure 140 mm de large sur 138.5 mm de profondeur en incluant la platine en aluminium brossé.
Les ailettes sont au nombre de 62.

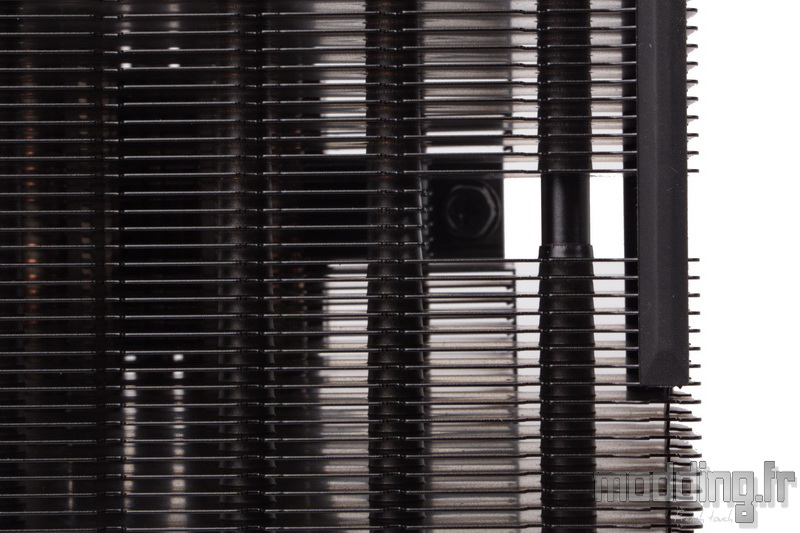

Les ailettes 38 à 41 sont moins larges que leurs consœurs afin de mettre en place deux ouvertures…

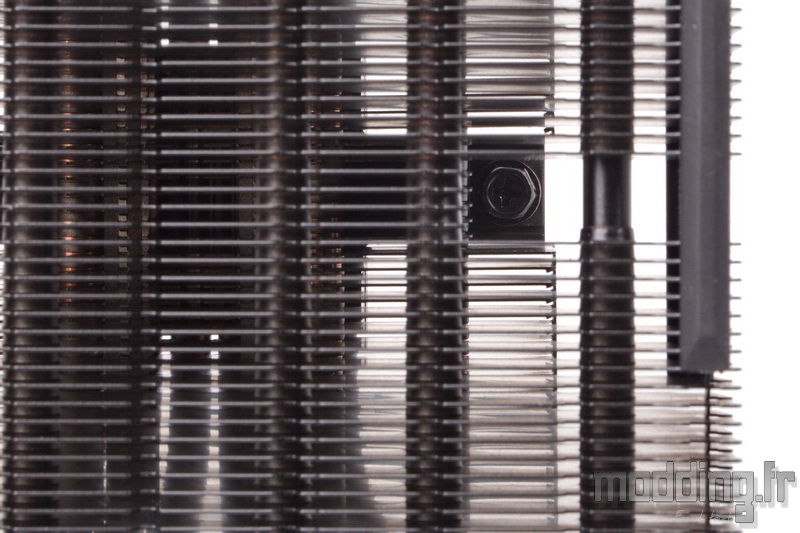

… Ouvertures tombant en face des deux vis de fixation du radiateur afin d’insérer le tournevis cruciforme dans le but d’installer le Dark Rock TF2 sur le processeur.
On note par ailleurs que la surface de chaque ailette demeure plane. Elles n’arborent pas l’aspect bosselé présent sur les ailettes du Dark Rock Slim ou du Dark Rock Pro 4, Un aspect qui vise à maximiser la circulation de l’air sur l’ensemble de la surface de chaque ailette.
Sur les bords du plateau supérieur, nous avons d’étroites bandes en caoutchouc de 5 mm sur 79 mm de long.
Elles se chargent d’accueillir en toute sérénité les ventilateurs du Dark Rock TF2.
Ventilateurs qui vont être installés sur chacune des faces du plateau.
De ce fait, nous retrouvons deux autres bandes en caoutchouc sur la face interne.
Le bord de chaque ailette présente un profil doté d’un jeu d’encoches afin que les attaches métalliques des ventilateurs viennent s’y loger.
On remarque que la position de ces encoches se fait de façon symétrique par rapport à l’epaisseur du radiateur.
La partie centrale de l’extrémité de chaque ailette est repliée sur sa voisine, et ce afin de limiter la déperdition du flux d’air sur les côtés.
Les faces du plateau supérieur affichent un profil symétrique et l’on note la présence de canaux coïncidant avec les différents caloducs.
Ces derniers sont positionnés de manière à profiter au maximum du flux d’air engendré par la ventilation du ventirad.
De plus, le plateau est moins épais en son centre que sur les bords, passant de 27 mm à 35 mm.
Le plateau inférieur est nettement plus petit.
Il est constitué de 31 ailettes. Celles au centre sont moins larges afin de permettre l’accès aux vis de fixation.
Leurs consoeurs voient une partie de leurs extrémités repliée sur la voisine toujours dans le but de cloisonner le flux d’air.
Les dimensions sont de 97 mm de large sur 65 mm de profondeur.
L’épaisseur varie de 26 à 22 mm au fur et à mesure que l’on se rapproche du centre.
On constate par ailleurs que seuls 4 caloducs s’immiscent à l’intérieur.
Leur extrémité conique demeure à découvert, bien que légèrement dissimulée par les branches montantes qui se dirigent vers le radiateur du haut.

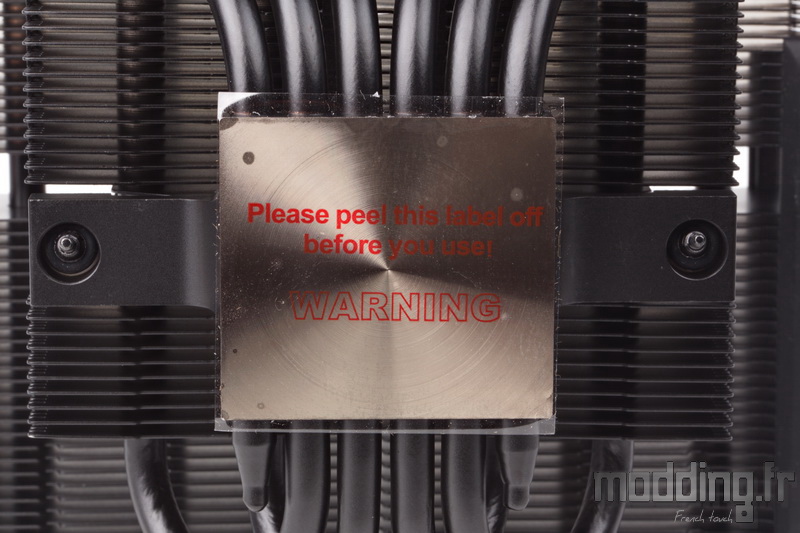

Au niveau de la base, nous avons une protection adhésive avec la mention : “Attention! veuillez, s’il vous plait, retirer la protection avant utilisation”.
Ne pas oublier de mettre en pratique ces recommandations sous peine de ne pas obtenir les performances de refroidissement escomptées.
Contrairement à la base d’un Shadow Rock Slim 2 adoptant le concept “Direct Touch“, celle du Dark Rock TF2 demeure identique aux autres ventirads de la gamme Dark Rock.
La base en cuivre est dotée d’un placage nickel noir.
Par contre, nous n’avons pas la finition miroir présente sur le Dark Rock TF.
On note par ailleurs les traces circonférentielles d’usinage.
La base mesure 40 mm sur 43.5 mm.
Partant du radiateur supérieur, les 6 caloducs traversent cette base.
Ils mesurent 6 mm de diamètre et sont en cuivre tout en étant recouverts de la même peinture appliquée sur les ailettes.
Les deux caloducs externes s’arrêtent au niveau du bord opposé de la base, tandis que les 4 autres continuent leur progression en direction du radiateur inférieur.
La partie supérieure de la base est usinée de façon à obtenir un bon nombre, non pas d’ailettes, mais de picots permettant d’obtenir une surface d’échange thermique supplémentaire.
Alors que sur les autres modèles des derniers ventirads de la marque, le système de fixation passe par l’installation d’une réglette au niveau des ailettes de cette base, celle du Dark Rock TF2 dispose de deux extensions.
Sur les autres ventirads, cette pièce en aluminium est juste posée sur la base du radiateur, sans être fixée, ce qui implique de procéder au montage avec la carte mère à plat sur la table.
Avec le Dark Rock TF2, nous n’avons plus ce problème, car nous avons donc une “réglette” qui fait partie intégrante de la structure de la base.
De plus, ces extensions intègrent les vis de fixation qui demeurent donc solidaires de la structure.
Nous installons les deux ventilateurs sur chacune des faces du radiateur supérieur.
Le Silent Wings 3 prend place sur la face externe tandis que le Silent Wings se positionne sur la face interne, donc entre les deux radiateurs.
Nous utilisons les deux jeux d’attaches métalliques pour chaque ventilateur.
Pour rappel, les attaches disposant d’extrémités plus longues sont dédiées au Silent Wings 3.
Une fois le ventilateur bien positionné sur les bandes en caoutchouc, on installe les attaches métalliques en plaçant leurs extrémités au niveau des orifices de chaque coin du cadre.
Puis on appuie avec nos pouces, et ce de façon symétrique, sur la petite portion droite à proximité de ces extrémités.
Cela permet à la large partie médiane de l’attache de se loger au niveau de la série d’encoches des ailettes.
On vous le dit de suite : cette étape demeure assez simple, mais…
Mais si nous voulons retirer l’attache, la tâche se complique !
L’absence d’un déport sur cette large portion médiane présente une difficulté quelque peu agaçante…
Certes, d’un point de vue esthétique, l’attache disparaît complètement sur les bords du radiateur, mais il ne faut pas louper son coup au niveau de l’ajustement en hauteur du ventilateur sinon vous risquez bien de râler…
La technique la plus simple pour déposer les attaches est de tirer sur chaque extrémité afin de les sortir des points de fixation du ventilateur.
La hauteur du radiateur du Dark Rock TF2 est de 109 mm.
Elle passe à 134 mm avec le Silent Wings 3 en place.
Nous positionnons les deux ventilateurs de manière à ce qu’ils soufflent dans le même sens.
Il faut aussi que les câbles émergent du même côté.
On peut orienter le flux d’air de la base vers le haut.
Cependant, il est plus approprié d’orienter le flux d’air du radiateur supérieur vers la base du Dark Rock TF2.
Ainsi le ventirad aspire l’air apporté par les ventilateurs du boitier PC et dirige le flux d’air à travers les ailettes de chaque plateau tout en soufflant sur les composants positionnés à proximité du Socket.
On note qu’en raison de la forme concave du plateau supérieur, les ventilateurs demeurent plus ou moins à distance des ailettes.
Peut-être une manière pour le Silent Wings (placé entre les deux radiateurs) d’aspirer un peu d’air venant du compartiment principal du boitier PC.
Nous vous présentons un petit comparatif entre ce nouveau Dark Rock TF2 et son prédécesseur.
N’hésitez pas à jouer sur le curseur du Slider.
