Le montage : Socket 115x
Nous allons détailler les différentes étapes du montage du HEX 2.0 sur notre carte mère qui embarque un Socket 1150.
On commence par positionner la backplate au dos de la carte à l’arrière du Socket.
Nous plaçons la face Intel contre le PCB.
On aligne les différents trous avec ceux du Socket.
Les protections en caoutchouc s’intercalent entre le PCB et l’acier de la plaque.
On constate que les trous au centre de la backplate correspondent au vis du Socket.
Au final on ne fait que poser la backplate… La fixation se fait sur l’autre face de la carte mère… Du coup nous plaçons la main sur la backplate afin de la maintenir en place et on retourne la carte mère …

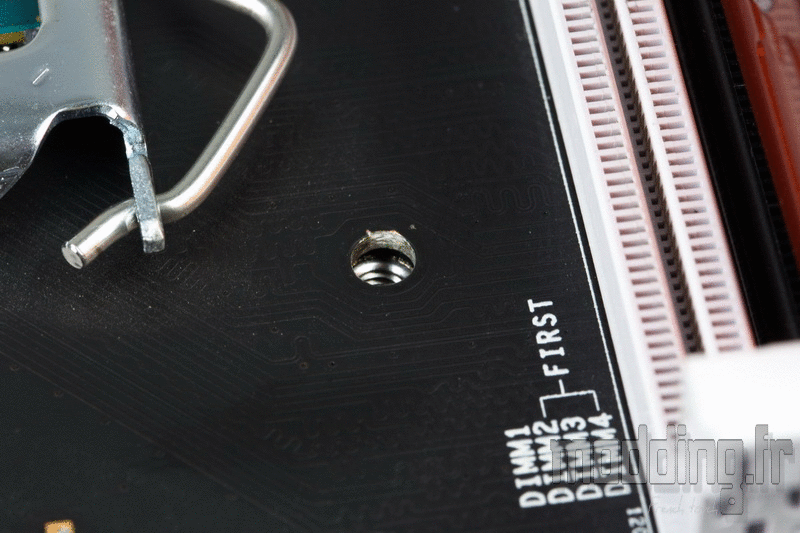

C’est bon! nous voyons à travers les trous du Socket ceux de la backplate.

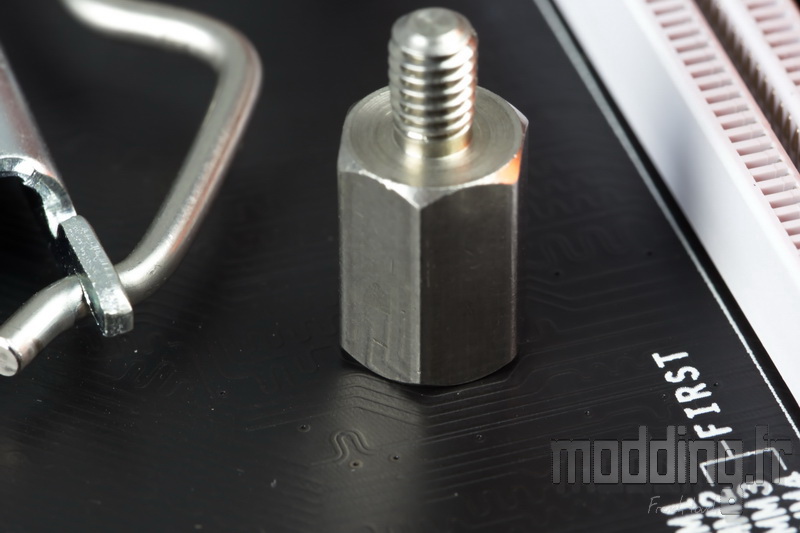

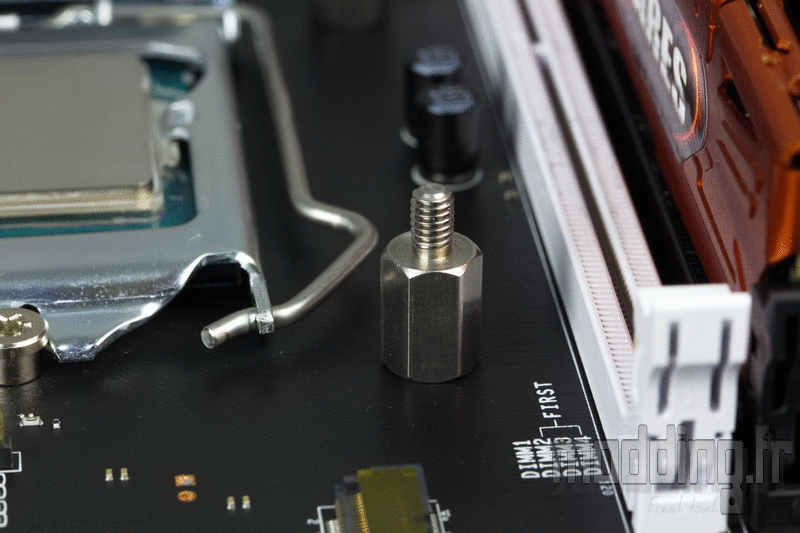

A ce moment, nous nous munissons des entretoises longues que nous vissons au travers du PCB de la carte mère sur les trous taraudés de la backplate.
Le pas de vis étant identique sur les deux extrémités de l’entretoise, pas de sens de montage sur cette dernière.
Par contre, phononic ne fournit aucune rondelle en plastique visant à protéger le PCB de la carte mère à ce niveau !!!….
De ce fait, nous évitons d’utiliser un quelconque outil pour serrer les entretoises…
Le système de montage de la backplate reste assez simple mais nous avons vu plus simple et plus sécurisant avec les tiges directement montées sur la plaque et des entretoises en plastique.
D’autant qu’à proximité des dissipateurs, il n’est pas évident de visser l’entretoise avec les doigts… (ce fut le cas de celle en haut à gauche).
Une fois les entretoises en place, on positionne les barres de fixation.
Nous utilisons celles qui sont spécifiques au Socket Intel.
Elles comportent deux trous à chacune de leur extrémité : le plus interne pour le Socket 115x, l’autre est pour le Socket 2011.
On sécurise la fixation de la barre par le biais de la vis à main.
On peut finir le serrage avec le tournevis fourni.
On prête attention au sens de la barre avec la forme concave vers le Socket et surtout la petite extension présente sur le trou au centre de la barre vers le PCB de la carte mère.
Nous avons deux possibilités pour positionner les barres de fixation du HEX 2.0.

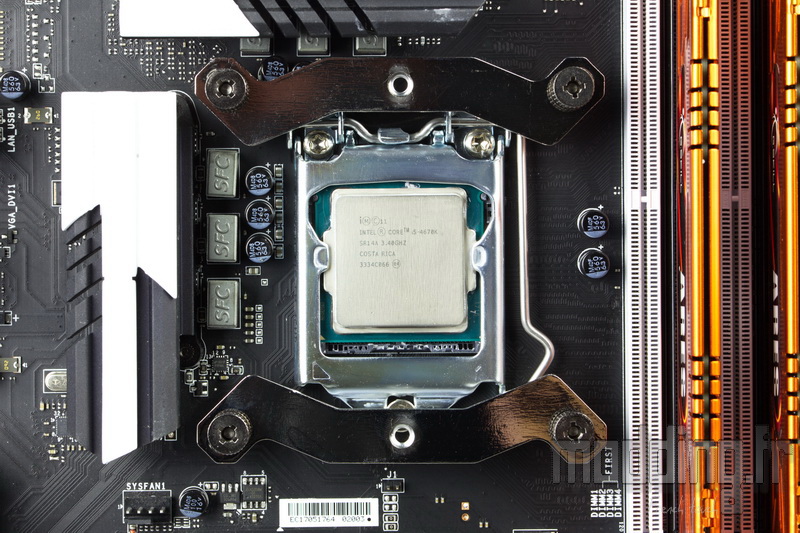

Comme ici afin d’avoir un flux d’air au sein du ventirad horizontal (dans le cas de boitier au format tour).

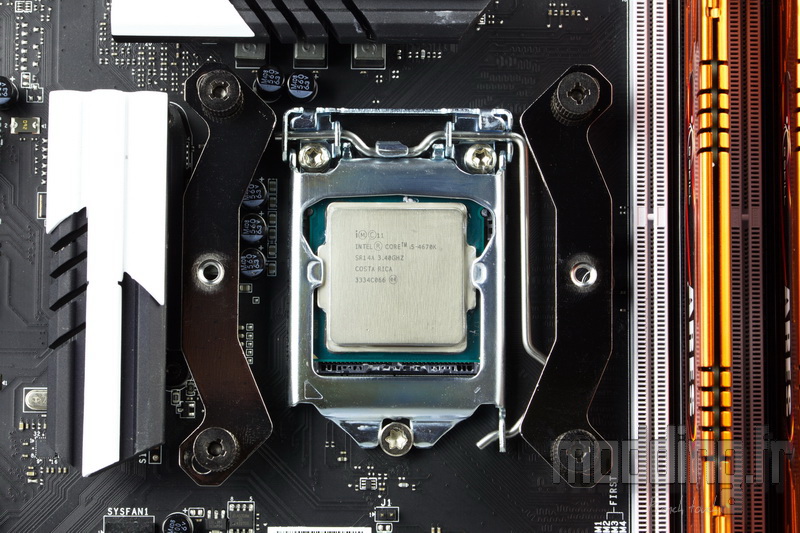

Ou ainsi pour orienter le flux d’air dans le sens vertical.
Le premier cas reste le plus courant.

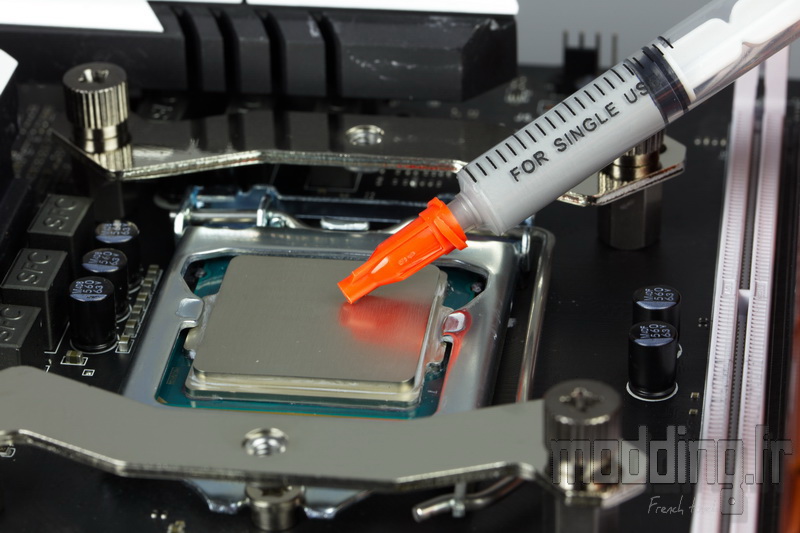

Les barres sont en place, on met de la pâte thermique sur le CPU.
Nous vous laissons le choix quant à l’étalement de la dite pâte.
On retire ensuite la protection au niveau de la base du HEX 2.0 si ce n’est déjà fait…
On positionne la base du ventirad de façon à faire coïncider les vis montées sur ressort au niveau du trou central des barres de fixation.
Il ne reste plus qu’à visser chacune de ces deux vis à tour de rôle de façon à garder la base parallèle au CPU.
Le serrage se fait à fond, le ressort se chargeant d’appliquer la tension adéquate du HEX 2.0 sur le processeur.
Nous avons constaté que le tournevis cruciforme fourni avait du mal à se loger dans l’empreinte des vis pour un vissage efficace.
Notre HEX 2.0 est en place!
Nous avions vu que Phononic préconise un sens au niveau du flux d’air pour son ventirad afin d’optimiser ses performances.

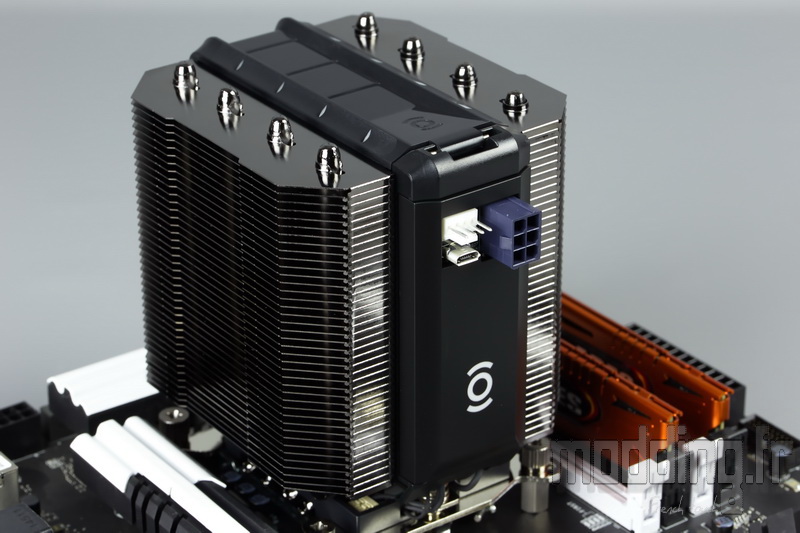

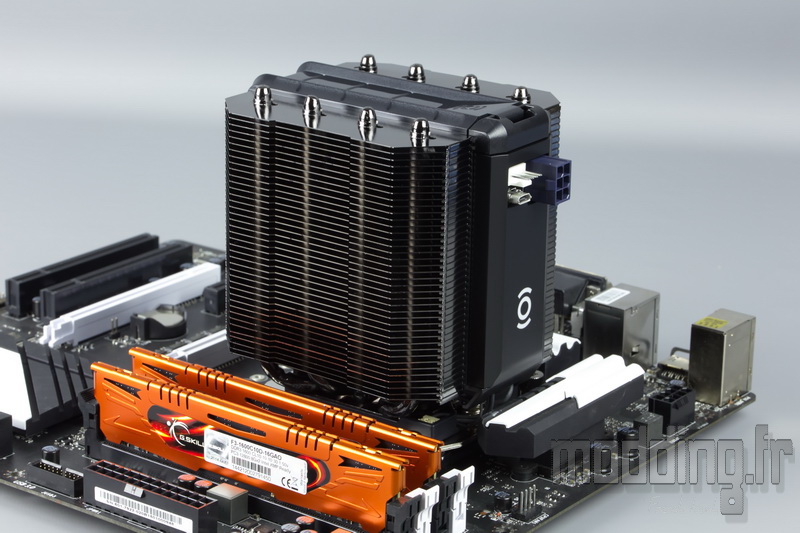

Il se trouve que ce sens implique que le coté du HEX 2.0 intégrant sa connectique soit dirigé vers le bas de la carte mère si on veut que ce flux d’air corresponde au flux d’air global du boitier si on prend le cas classique d’une extraction vers l’arrière du boitier.

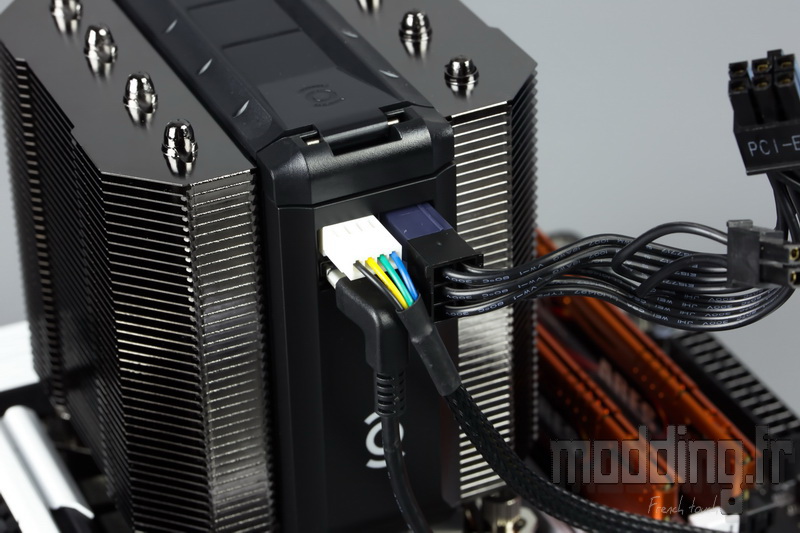

Mais il faut alors compter sur le branchement des différents câbles : rallonge ventilateur, câble USB et surtout le cable d’alimentation 6 broches….
Ce dernier peut alors buter contre le PCB de la carte graphique positionnée sur le premier port PCIe…
Voire carrément être gêner dans le cas d’une carte graphique dotée d’une backplate…
Dans le cas d’une carte mère au format Micro ATX cela peut devenir encore plus problématique de part le rapprochement du premier port PCIe par rapport au Socket…
Une solution : nous retournons le HEX 2.0…
Okay! mais cela implique de renverser le flux d’air pour coller à la directive de Phononic.
Du coup pour optimiser les performances au sein du boitier, nous allons aussi inverser le sens du ventilateur positionné à l’arrière de ce dernier pour l’avoir en aspiration afin de rester cohérent avec le flux d’air du HEX 2.0.

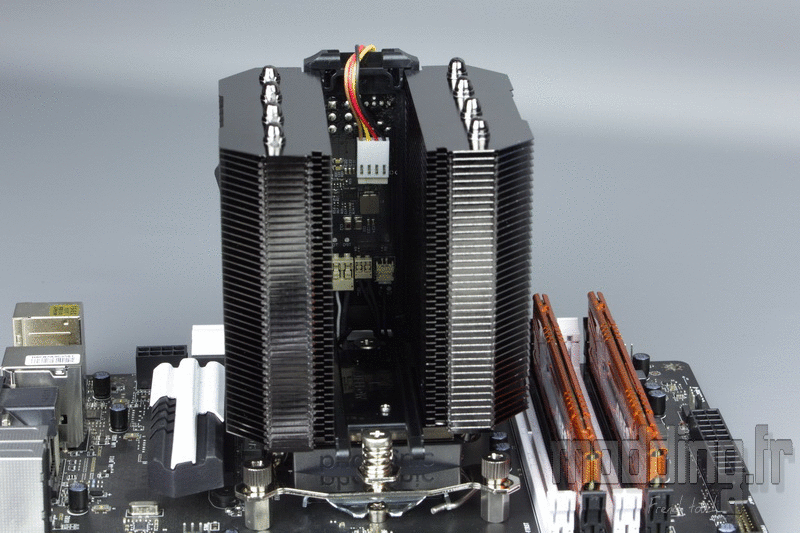

La fixation du ventirad sur les barres se fait avec le ventilateur en dehors du HEX 2.0.
Une fois le bloc fixé, nous remettons en place ledit ventilateur en commençant par son branchement sur la prise interne.
On glisse bien le cadre entre les deux tours en vérifiant de ne pas coincer le câble.
On positionne et on referme le couvercle en prenant soin de bien clipser son extrémité inférieure.

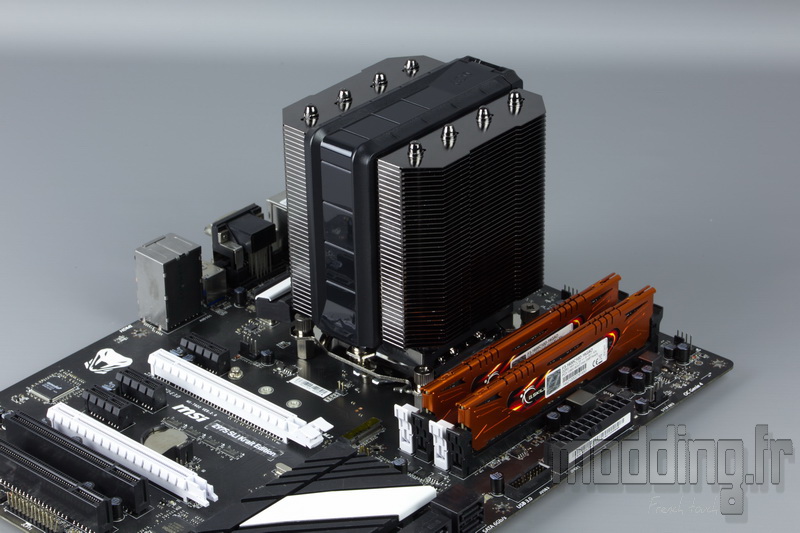

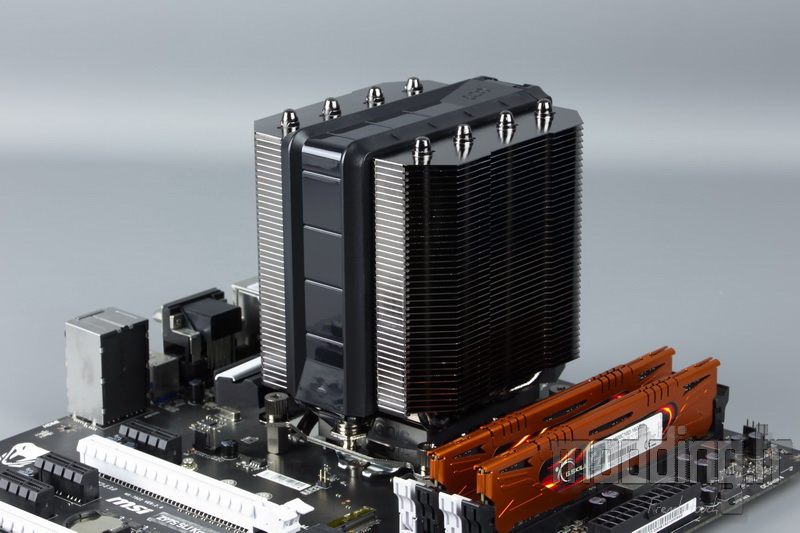

En faisant abstraction de la connectique… Le HEX 2.0 est un ventirad double tour vraiment compact!
Les angles biseautés confortent cette impression.

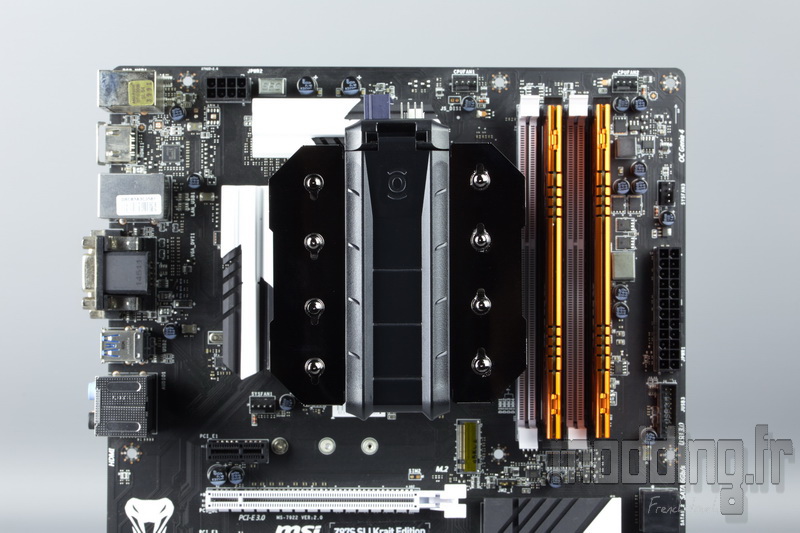

Vue de dessus…

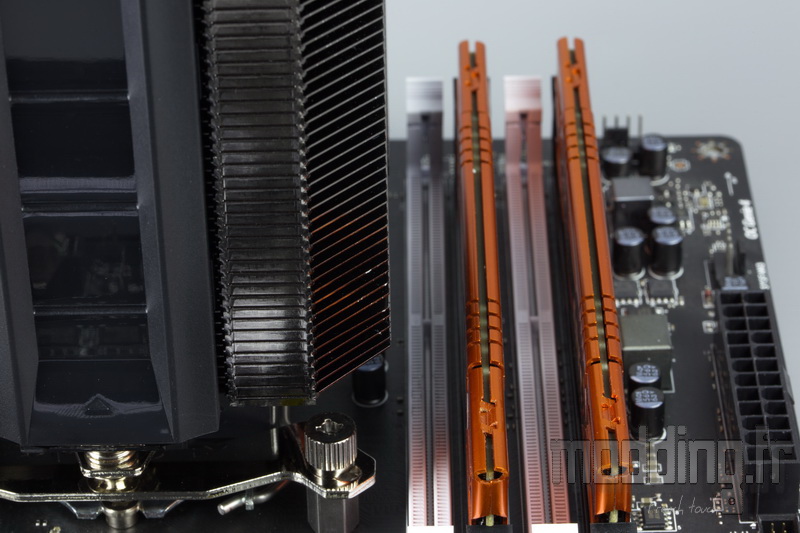

La compatibilité avec les barrettes mémoire est totale vu que le bloc n’empiète même pas sur le premier slot!
Le look est bien sympathique avec cette finition nickel noir et le cache qui dissimule la présence du ventilateur.
Lorsque l’on allume le PC et que le HEX 2.0 est alimenté par sa prise 6 broches, le logo phononic, présent sur la structure plastique qui intègre la partie électronique du système, diffuse une lumière verte de la même teinte que la couleur présente sur le site de la marque.
Nous pouvons même fait le rapprochement avec le logo de Green Lantern…
On aura le loisir de modifier la couleur de ce rétroéclairage via le logiciel propre au HEX 2.0.
Lorsque le logo se met à clignoter de rouge, cela traduit un problème au niveau du TEC.
