Les caractéristiques :
Le HEX 2.0 est placé dans une boite constituée d’un carton dur recouvert de papier glacé.
Nous trouvons sur l’un des cotés la photo du ventirad pris de 3/4 avec son système de fixation en place.
A ses cotés, nous avons le nom de la marque ainsi que celui du modèle.
On remarque la présence dans le coin en bas à droite de la mention “powered by silvercore” qui est en fait la branche de phononic fabricant les produits TEC.
Un quart de tour et nous tombons sur le logo de la marque.
Sur le coté opposé, nous avons les principales caractéristiques du HEX 2.0 sous la forme d’icônes.
On remarque la durée de la garantie qui se limite à seulement une année…
Sur le dessus, un très discret dessin du HEX 2.0 prend place sur le fond noir.

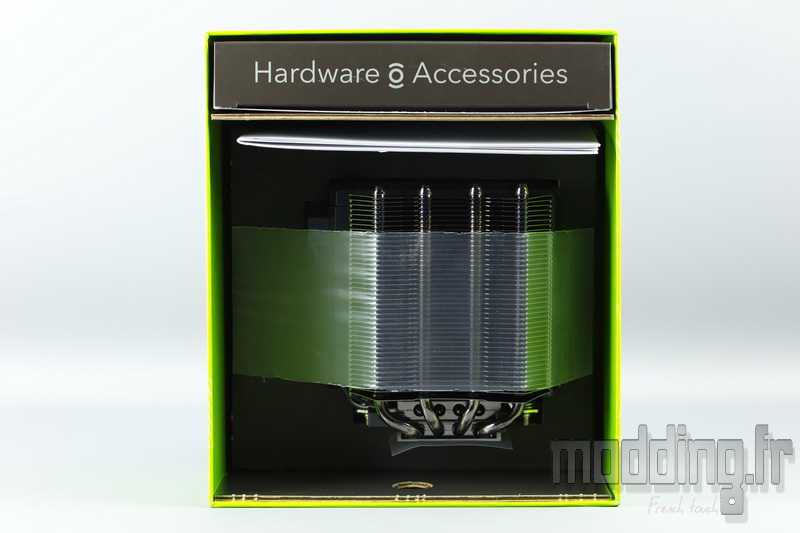

La boite s’ouvre tel en écrin en soulevant la partie supérieure glissant sur la partie inférieure de couleur vert limite fluo!
Le ventirad est bien calé dans une structure en carton, un film le plaque bien contre cette structure afin de bien l’immobiliser.

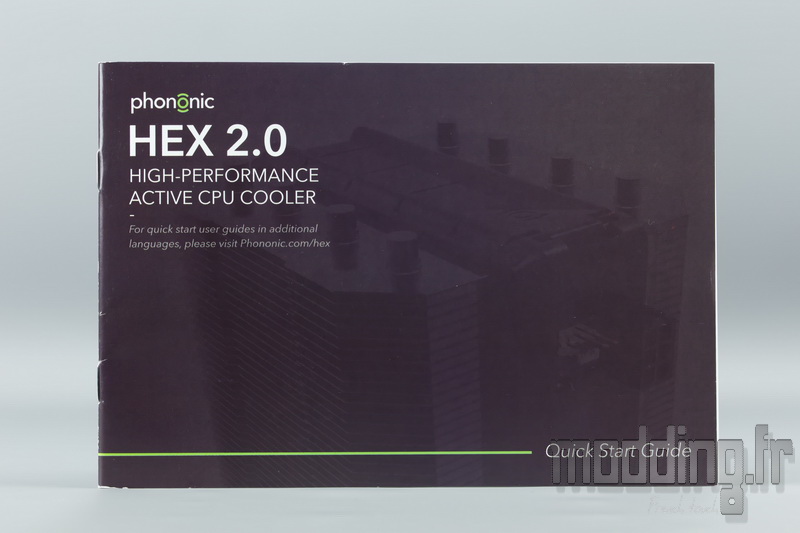

Au niveau des accessoires, nous avons le guide d’utilisation.
Malheureusement les diverses explications sont exclusivement en anglais….

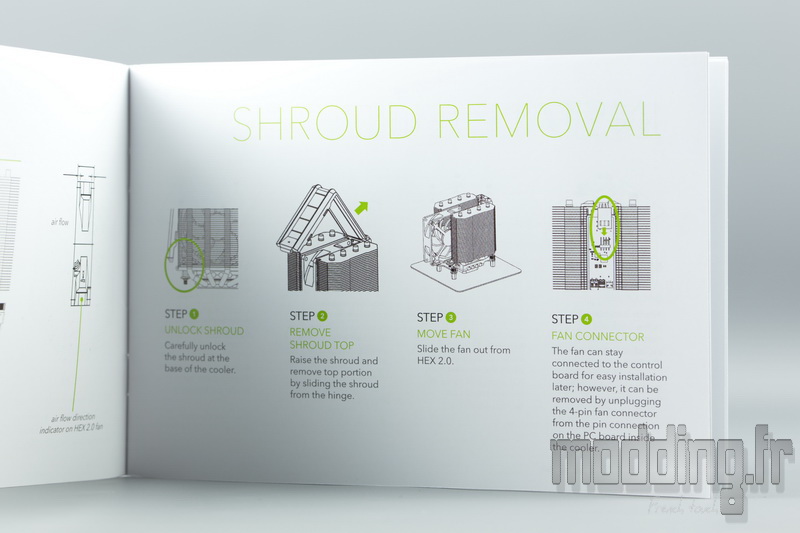

Cependant les schémas restent assez explicites pour ne pas avoir à sortir son traducteur de poche.
Il existe une version française du manuel en ligne ==> lien <==.

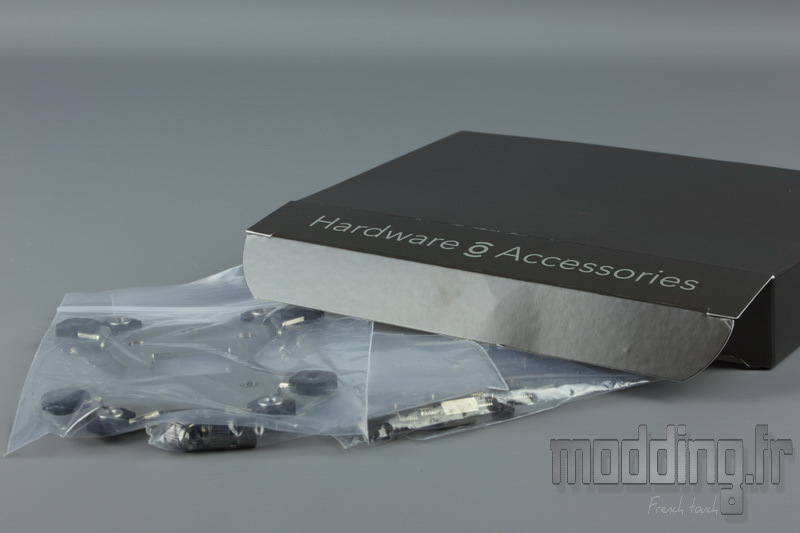

Une boite renferme tout le nécessaire au montage du HEX 2.0.
Nous avons ainsi plusieurs sachets en plastique fermés par un zip.
Dans l’un d’entre eux, nous avons la backplate en acier avec une finition chromée.

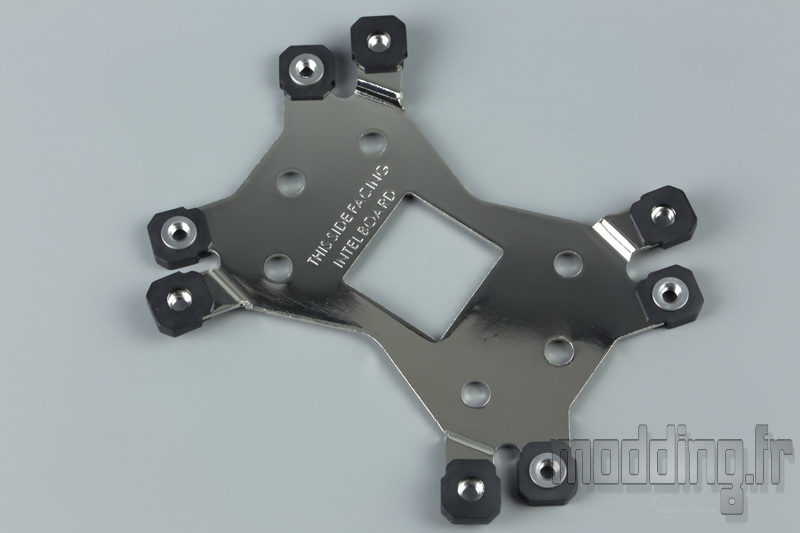

Elle est commune aux deux types de Socket avec sur cette photo la face Intel…

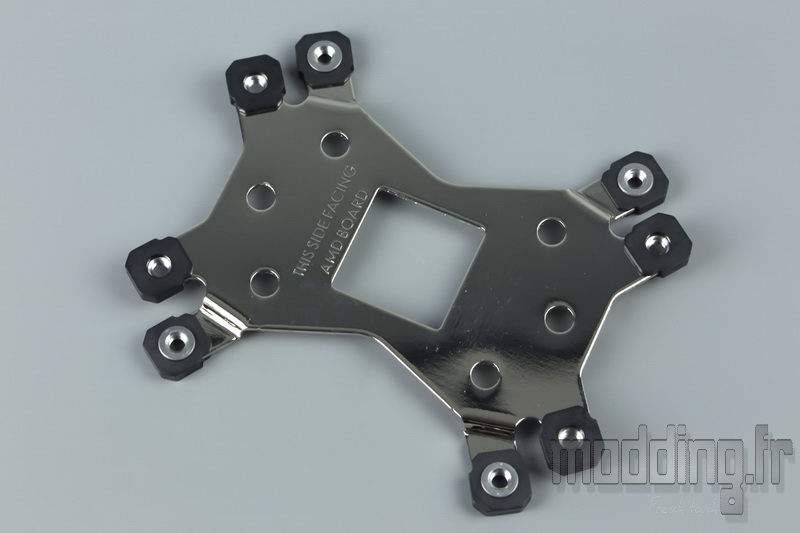

… Et sur cette photo la face AMD.

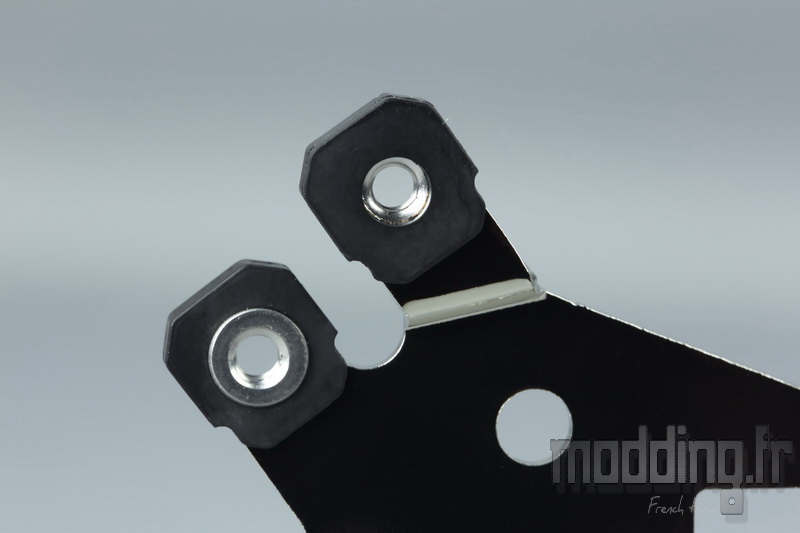

On remarque que les différentes branches de la backplate sont dotées d’une protection en caoutchouc afin d’éviter le contact direct de l’acier sur le PCB de la carte mère.
De plus les trous implantés dans chacune de ces branches sont taraudés.

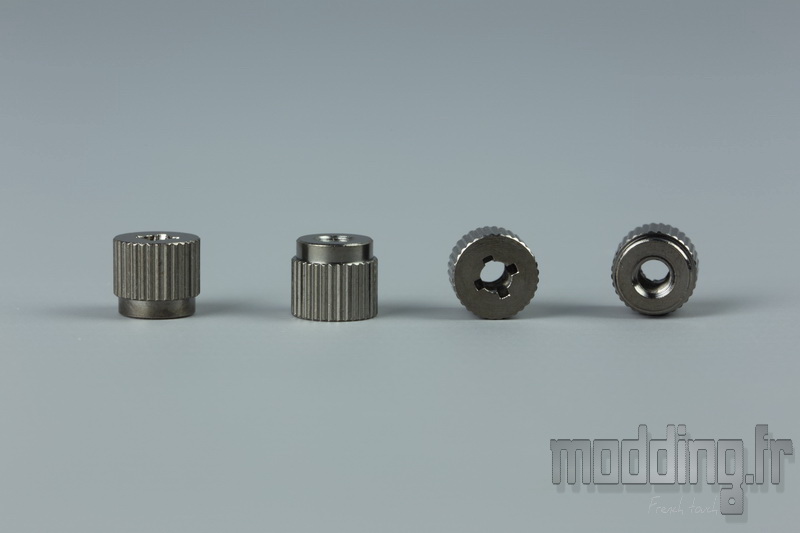

Un second sachet contient les vis à main pour assurer la mise en place des barres de fixation du ventirad.
Sur leur extrémité supérieure, elles sont dotées d’une empreinte pour insérer un tournevis cruciforme.

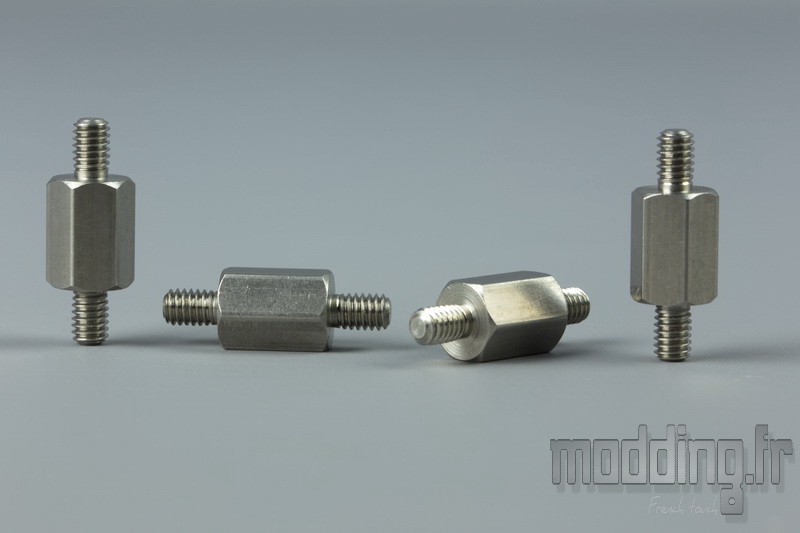

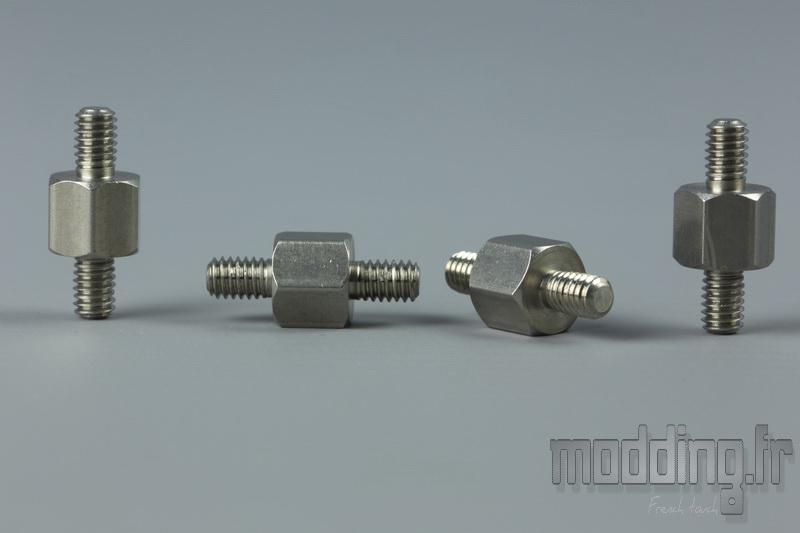

Un autre sachet contient deux jeux d’entretoises.
Elles sont dotées d’un filetage à chacune de leur extrémité.
Nous avons 4 entretoises longues pour les Socket Intel 115x et AMD.
Nous avons 4 autres entretoises plus courtes pour le Socket Intel 2011.

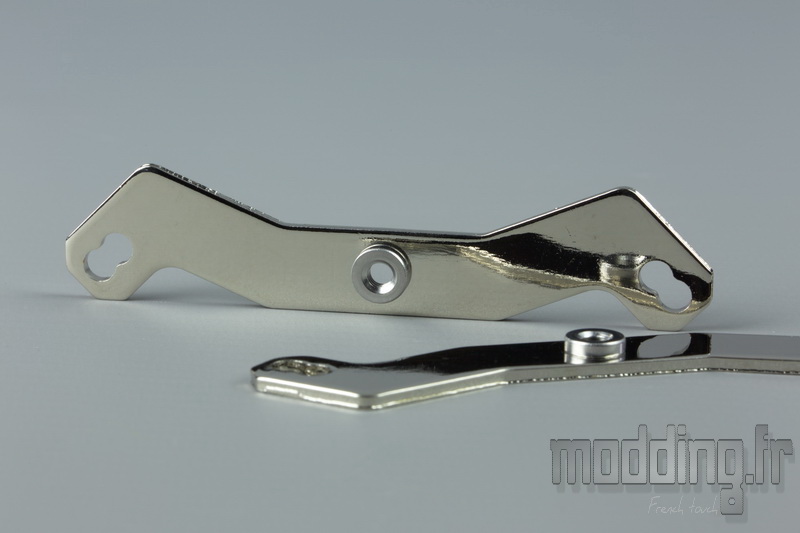

Un sachet contient les barres de fixation avec ici le jeu pour le Socket Intel…

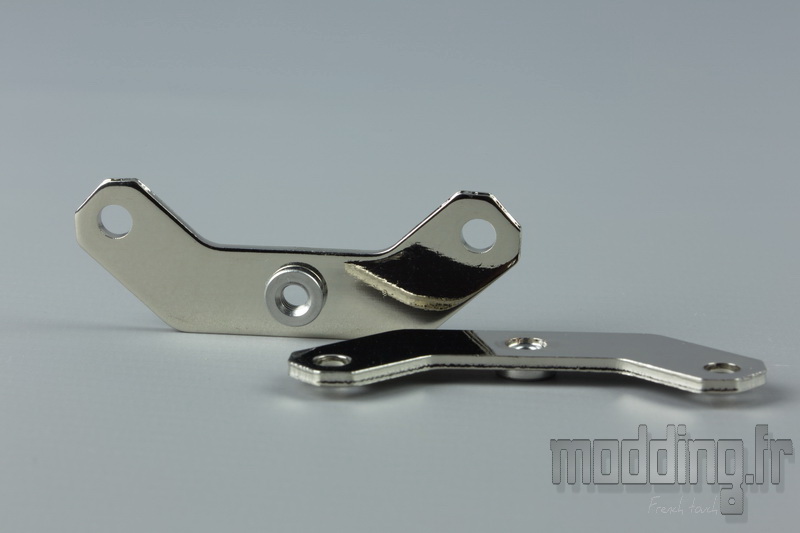

… Et là le jeu pour le Socket AMD.
Tout comme la backplate, elles sont dotées d’une finition chromée.

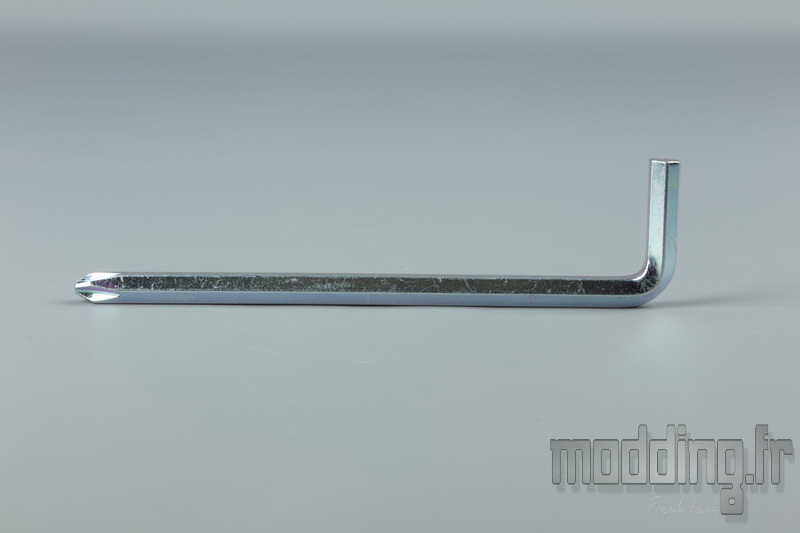

phononic inclut dans le bundle un tournevis cruciforme…

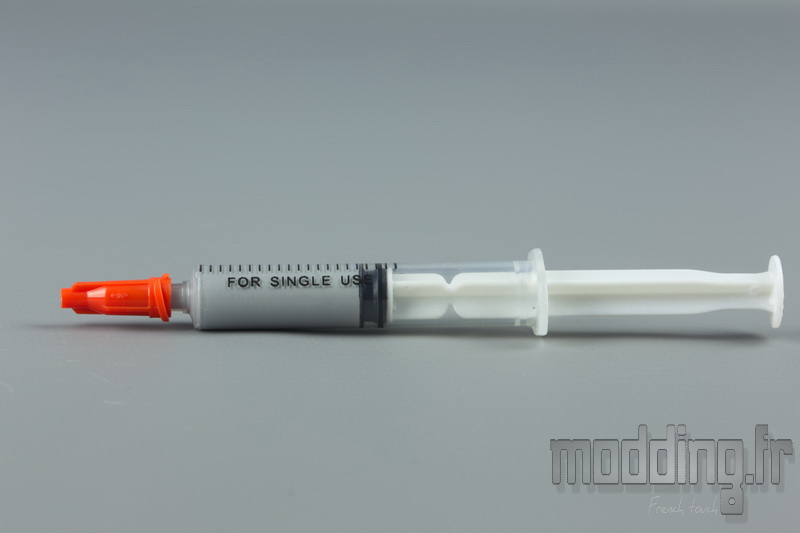

… Ainsi qu’une seringue de pâte thermique.
Un dernier sachet réunit les câbles du HEX 2.0.

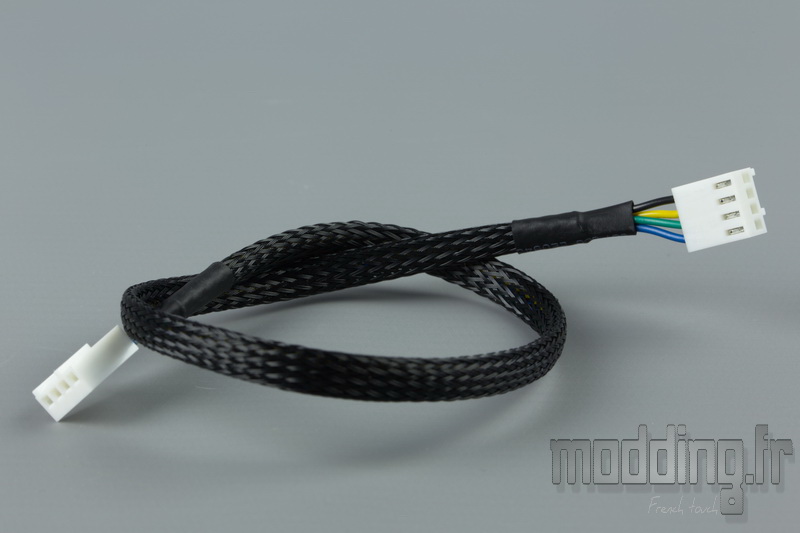

Nous avons une rallonge du câble ventilateur avec les prises 4-pins à chaque extrémité.
Fils de couleur mais le câble est revêtu d’une gaine tressée noire bien compact pour dissimuler la couleur de ces fils.
Il mesure 330 mm.

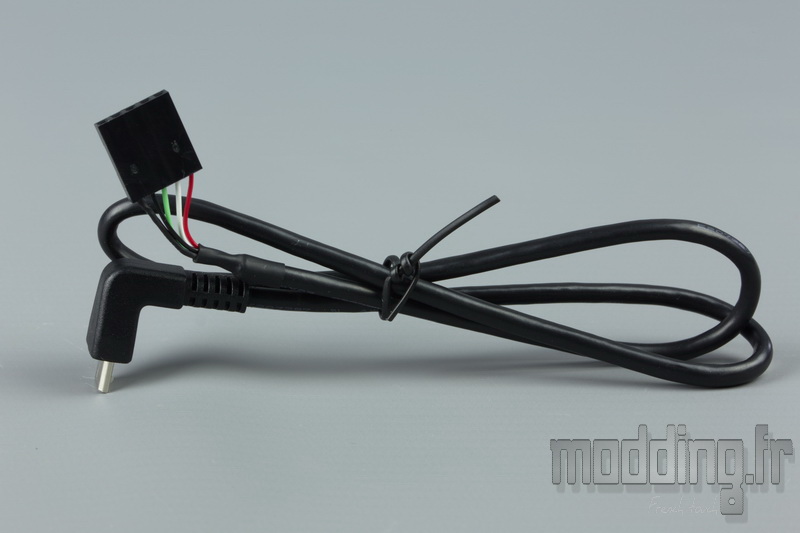

Un câble USB permet de connecter le HEX 2.0 à la prise interne de la carte mère.
Point de câble d’alimentation pour alimenter le dispositif TEC… La marque préconise d’utiliser le câble PCIe 6 broches de l’alimentation.
Un adaptateur de type 6 broches / double Molex serait de circonstance dans le cas d’une alimentation ne disposant que d’un seul câble pour carte graphique…
Les spécifications :
HEX 2.0
|
Dimensions (H x L x P) |
125 x 112 x 95 mm |
Poids avec ventilateur |
810 g |
Matériau |
Cuivre / Aluminium |
Nombre d’ailettes |
40 – 42 |
Nombre de caloducs |
8 (2 x 4) |
Compatibilité |
Intel LGA2011v3/2011/115x
AMD AM3/AM2+/AM2 |
Ventilateur San Ace 92
|
Dimensions |
92 x 92 x 25 mm |
Vitesse de rotation |
1000 – 2600 tr/min |
Niveau sonore max |
17 – 33 dBA |
Débit d’air max |
44 CFM (74.7 m3/h) |
Pression statique max |
3.1 mm.H2O |
Câble
|
Connectique |
4 pins (PWM) |
Longueur du câble (rallonge) |
330 mm |
Gainage du câble |
Oui |
Couleur du câble |
Noir, jaune, vert, bleu |
