Support carte graphique :
Nous profitons du test du Matrexx 70 pour joindre un nouvel accessoire qui est une évolution du GH-01 présent dans le catalogue DeepCool.
Il s’agit du : GH-01 ARGB, un support pour carte graphique.
Comme son nom l’indique, la différence se situe au niveau de l’intégration d’un rétroéclairage aRGB.
Au dos de la boite, nous avons les caractéristiques du GH-01 ARGB ainsi que ses spécifications.
Trois schémas mentionnent ses dimensions.
Le GH-01 ARGB est soigneusement rangé dans un blister thermoformé.

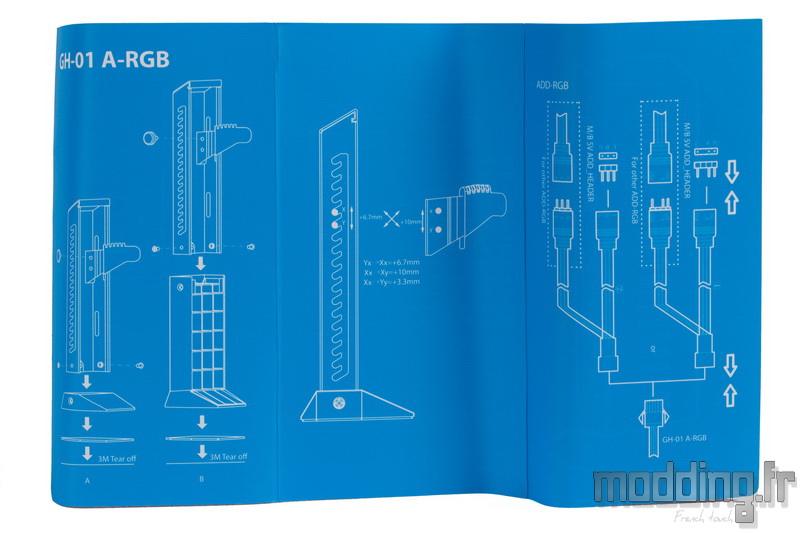

Il s’accompagne d’une notice d’utilisation sous la forme d’un dépliant.
Le rétroéclairage aRGB de ce nouveau support est compatible avec les cartes mères gérant cette technologie.
Nous avons deux adaptateurs permettant de brancher la bande de LED aRGB du GH-01 ARGB sur la prise aRGB de ces cartes mères.
Une prise équipée d’une connectique qui diffère en fonction des marques, notamment, Gigabyte qui se distingue d’Asus, MSI ou Asrock.
En effet, Gigabyte dispose d’une prise de type VDG.

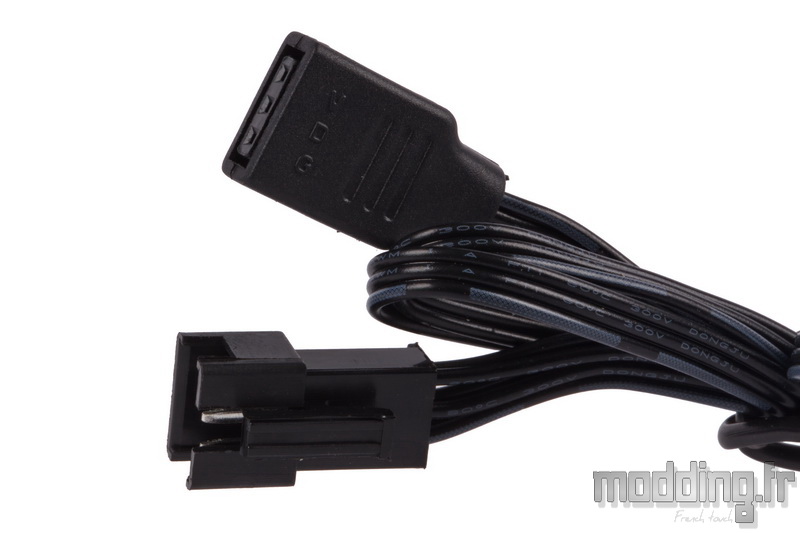

Ce premier adaptateur en Y présente à l’une de ses extrémités, une prise aRGB sur laquelle nous connectons le câble aRGB du support. Les deux autres prises sont donc de type VDG avec une prise femelle et une prise mâle.

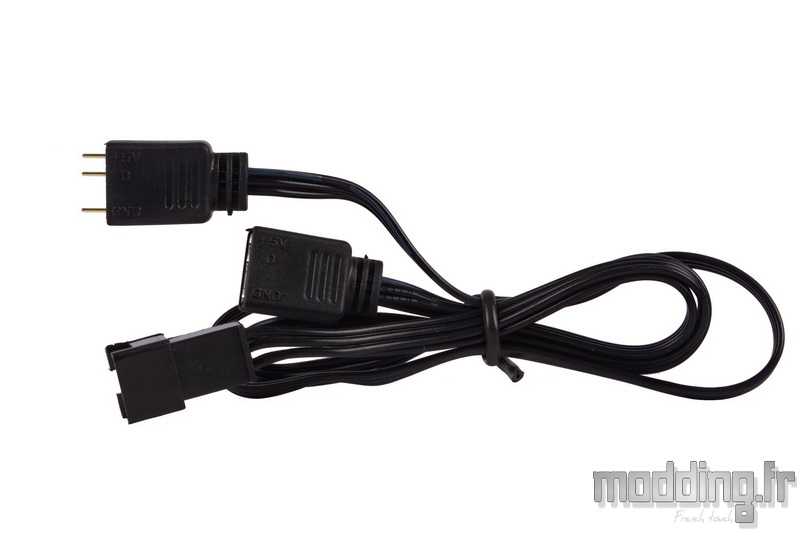

Le second adaptateur en Y est destiné aux autres marques de cartes mères gérant la technologie aRGB : Asus, MSI et Asrock.
Nous retrouvons la prise aRGB sur laquelle nous connectons le câble aRGB du support.

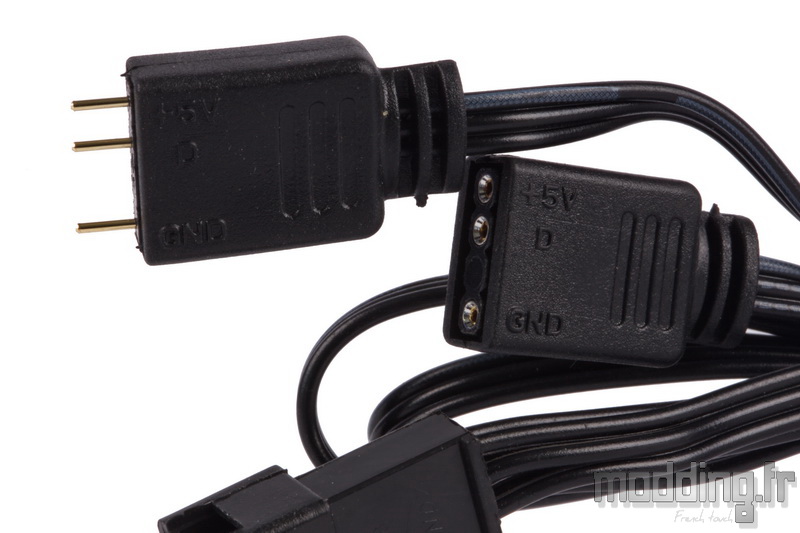

Les deux autres prises sont cette fois-ci de type 5V/D/-/G avec une prise de type femelle et une prise de type mâle.
Le GH-01 ARGB est doté d’une structure en métal peint en noir et fixé sur un pied en plastique, de même couleur.
Il mesure 164 mm de haut sur 48 mm de large.

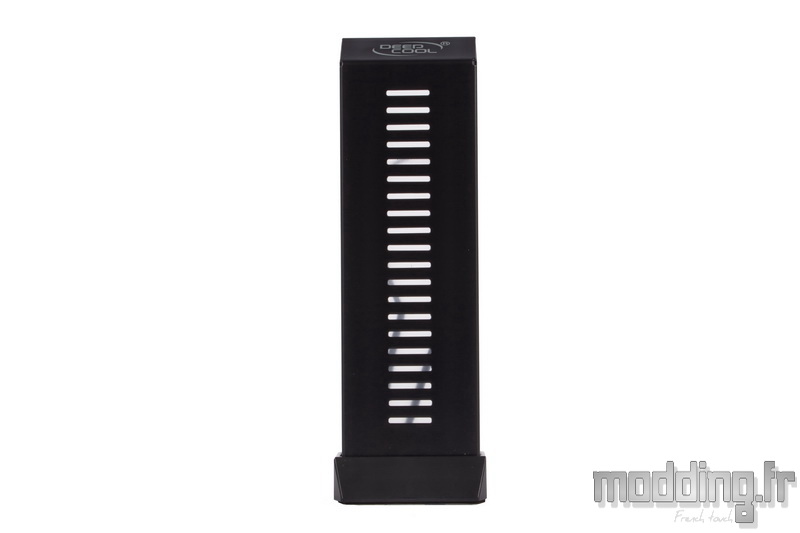

Par rapport au GH-01, on remarque la présence d’une multitude de petites ouvertures laissant passer le rétroéclairage aRGB façon Bargraphe.
Son épaisseur est de 20 mm.

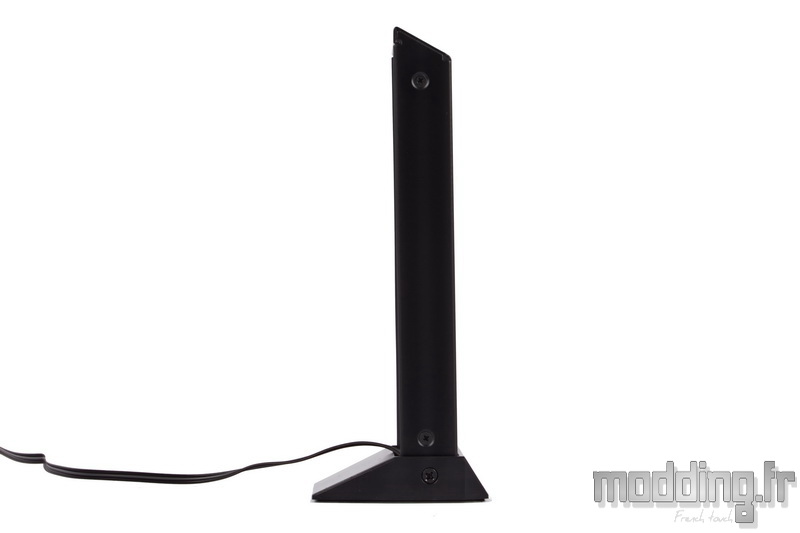

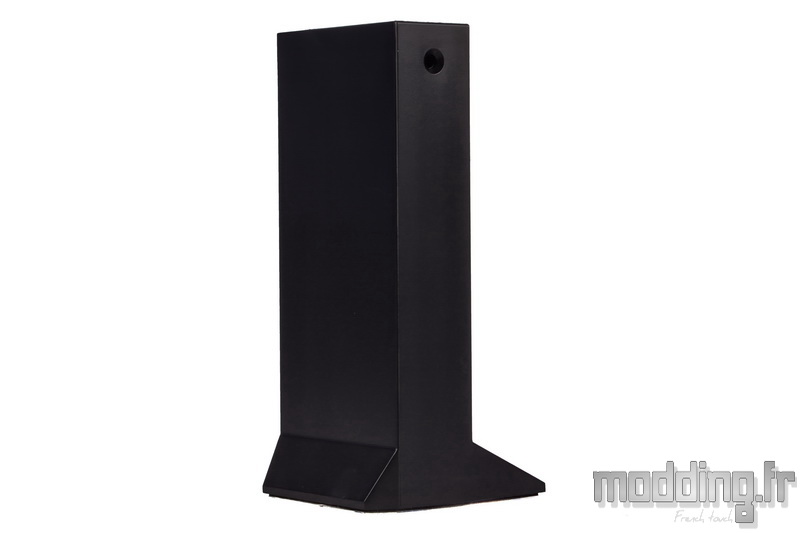

L’un de ses côtés demeure plein…

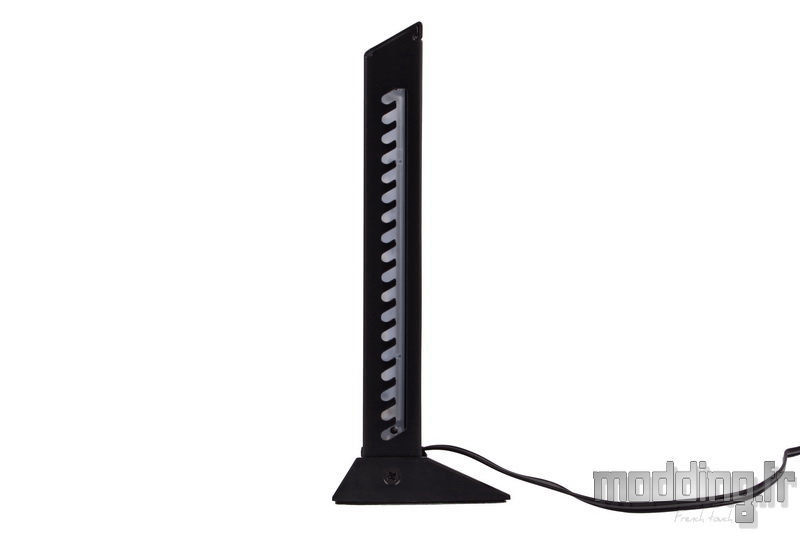

… Tandis que le côté opposé présente une série de crans sur lesquelles vient se fixer le bras mobile du support afin de s’adapter à la hauteur de la carte graphique.

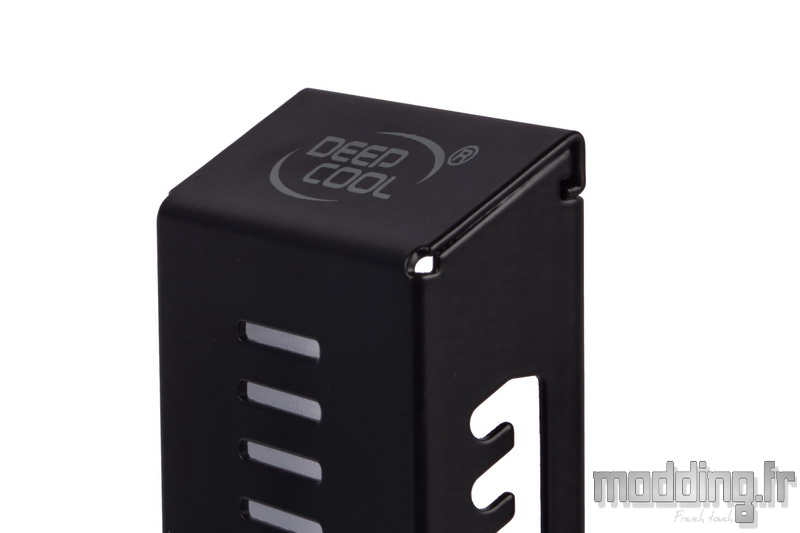

Sur l’extrémité supérieure du GH-01 ARGB, qui part en biseau, DeepCool y appose son logo.

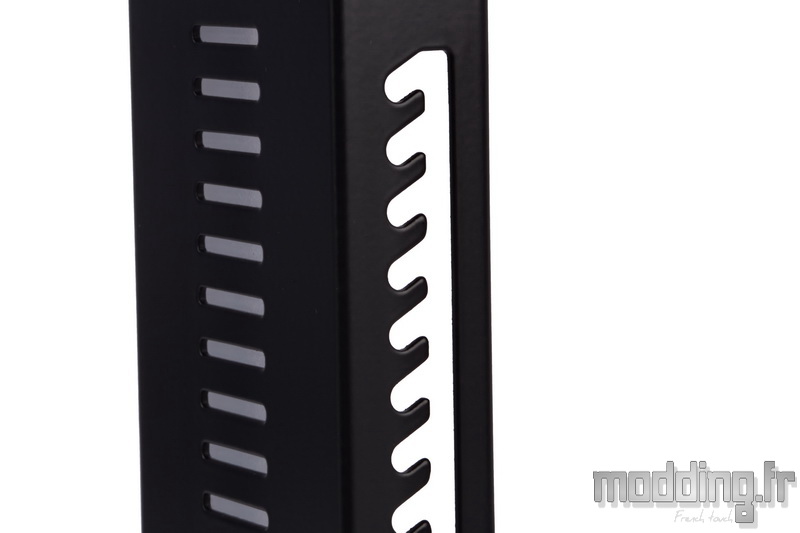

Les crans sont inclinés afin d’assurer une bonne fixation du bras mobile qui vient supporter le poids de la carte graphique.
Ils sont espacés de 6.7 mm.
La structure métallique du GH-01 ARGB est creusée sur sa face interne.

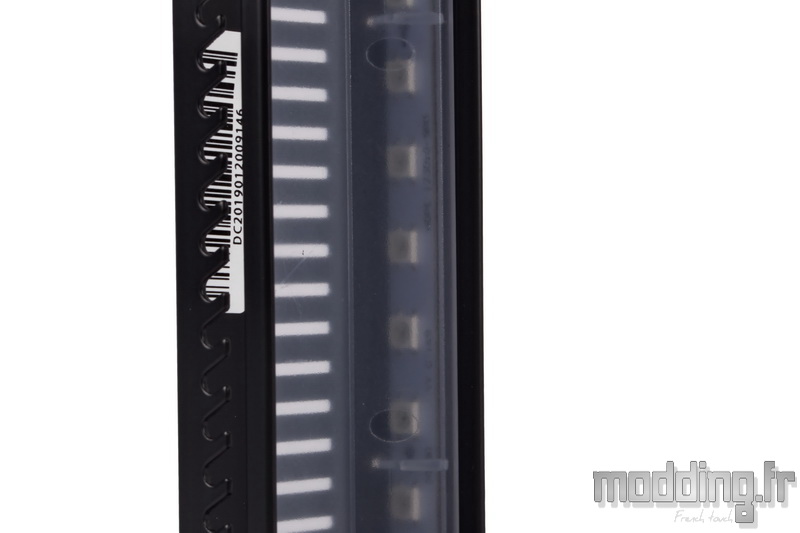

On distingue une seconde structure en plastique qui se colle au métal. Le plastique est translucide de façon à diffuser le rétroéclairage de la bande de LED aRGB fixé sur la face interne du côté plein.
La base en plastique mesure 52.6 mm de large sur 60.6 mm de profondeur.

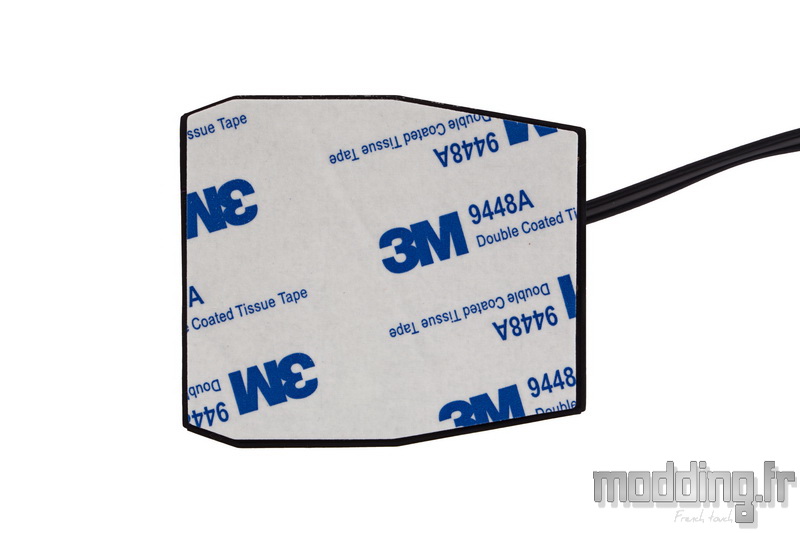

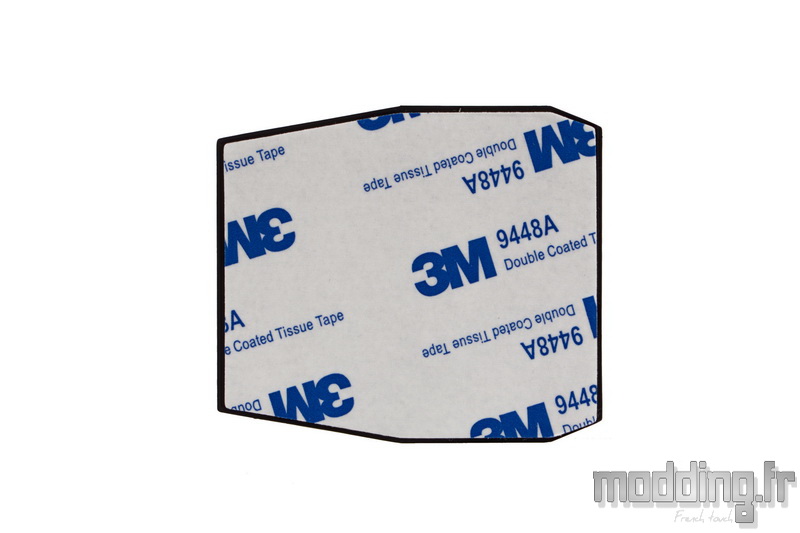

DeepCool met en place une bande adhésive double-face afin de sécuriser l’installation du support.
Cependant, cela implique que le support est donc bien scotché sur le plateau supérieur du cache-alimentation… Or, avec le poids de la carte graphique, il nous semble peu probable que le GH-01 ARGB vienne à bouger.
Un patin en caoutchouc devrait mieux convenir à ce dispositif.

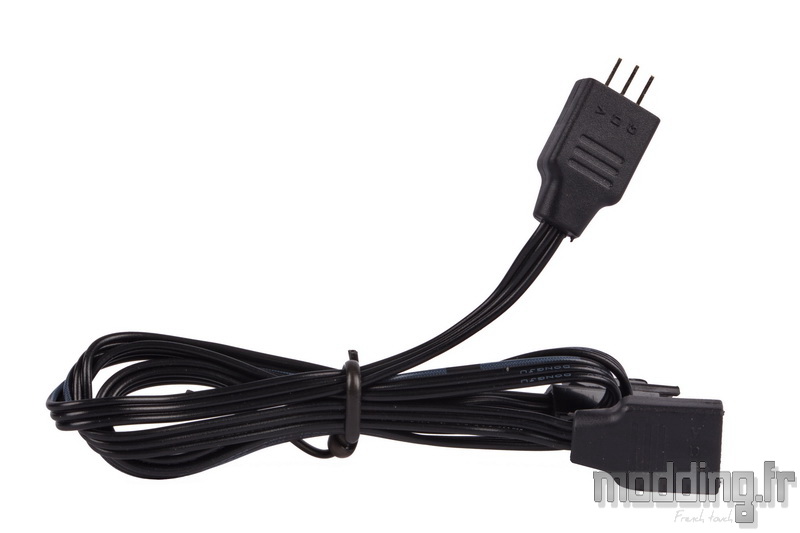

Le câble d’alimentation de la bande de LED aRGB mesure 360 mm.
Il se termine par une prise aRGB de type femelle que l’on connecte sur l’un des deux adaptateurs en Y présent dans le bundle.

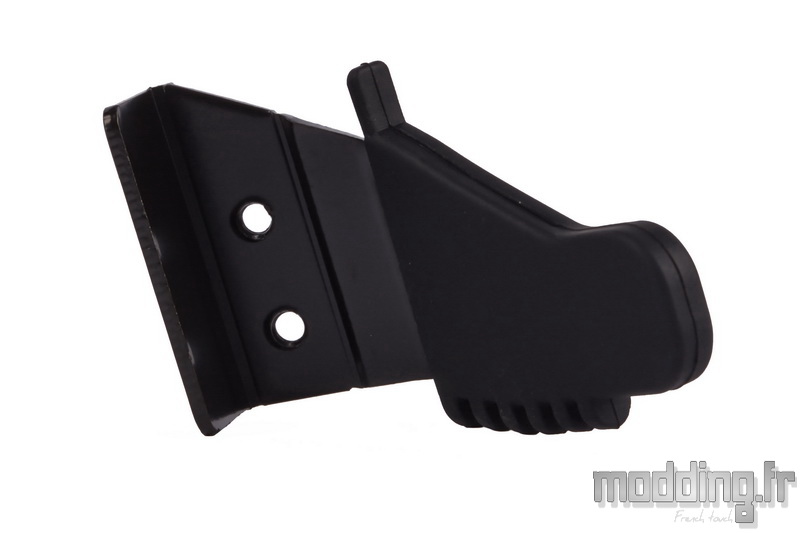

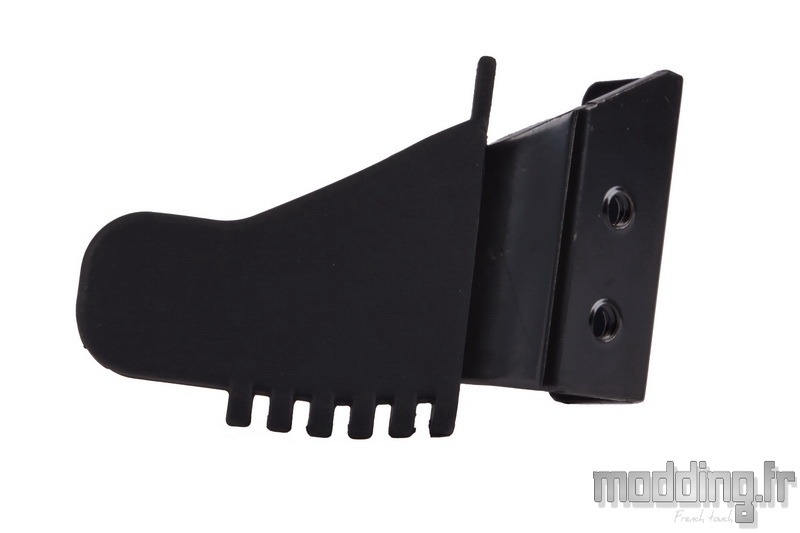

Le bras mobile est en acier.
Son extrémité est équipée d’un manchon en caoutchouc de façon à optimiser le contact avec le carénage de la carte graphique.
Nous avons deux points de fixation espacés de 10 mm.
Nous allons voir que la présence de ces deux points de fixation intervient dans les différents réglages sur la hauteur du bras mobile.

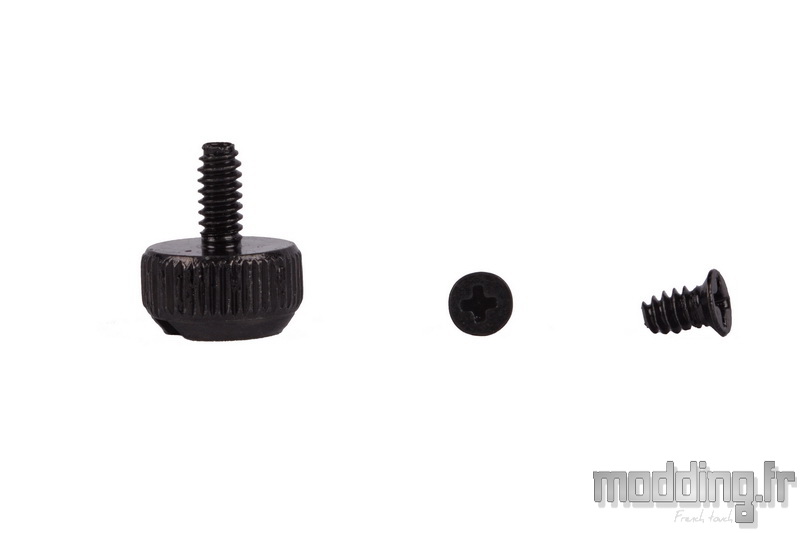

Un sachet contient une large vis à main qui prend place au niveau du bras mobile.
Nous avons aussi deux autres petites vis à tête fraisée.
Tous les boitiers ne sont pas équipés d’un cache-alimentation… Du coup, DeepCool fournit une extension à son support pour pouvoir l’installer directement sur la base du châssis.

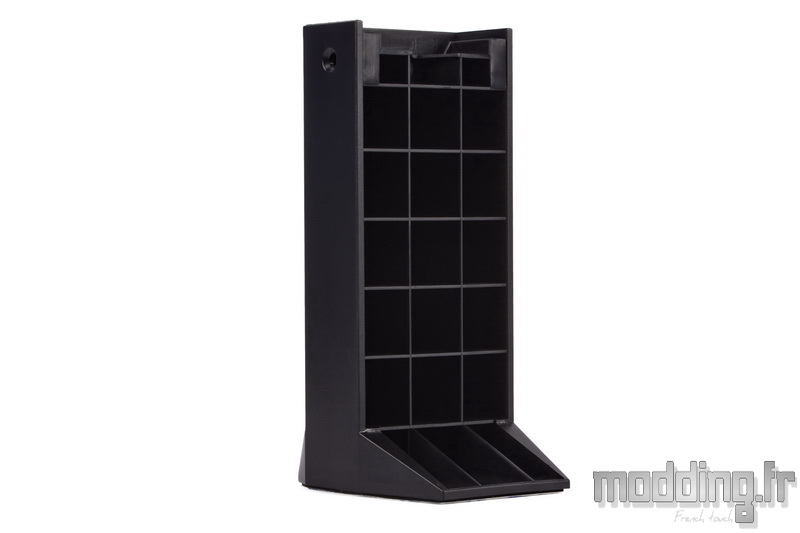

Cette extension est en plastique avec une structure allégée.
Sa base fait partie intégrante de cette structure en plastique.
Elle présente les mêmes dimensions de la base du GH-01 ARGB.
Et comme cette dernière, elle est aussi équipée d’une bande adhésive.

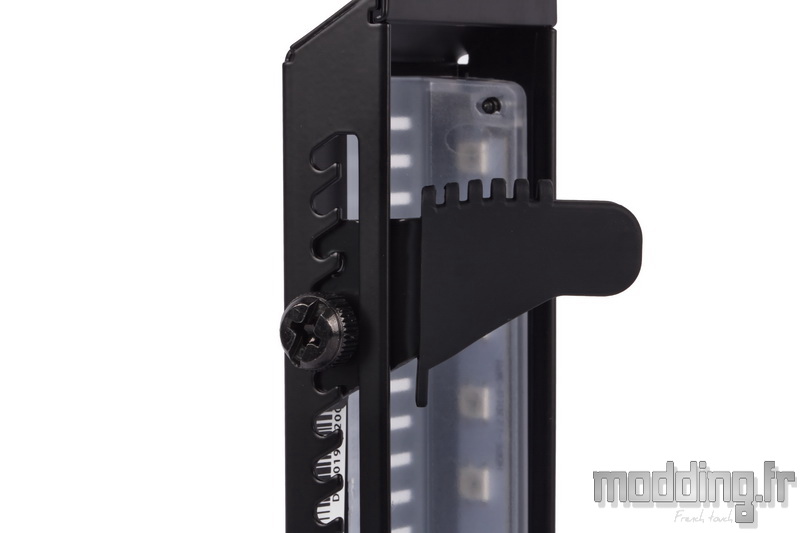

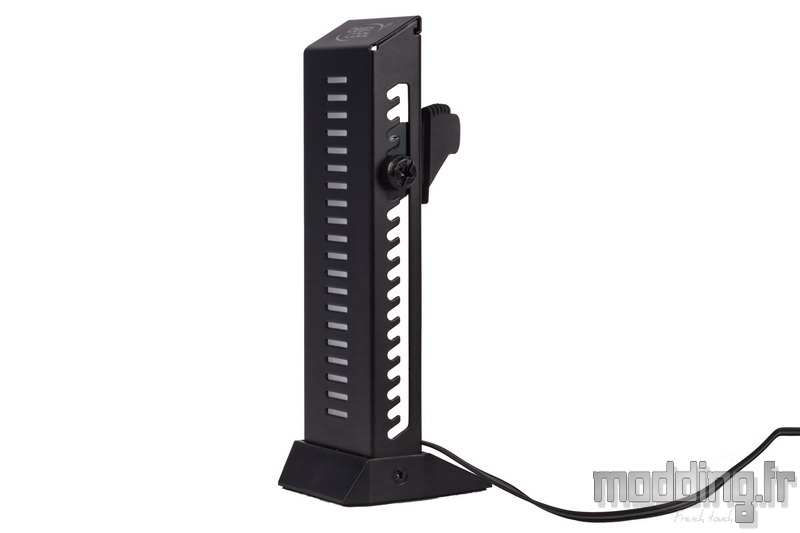

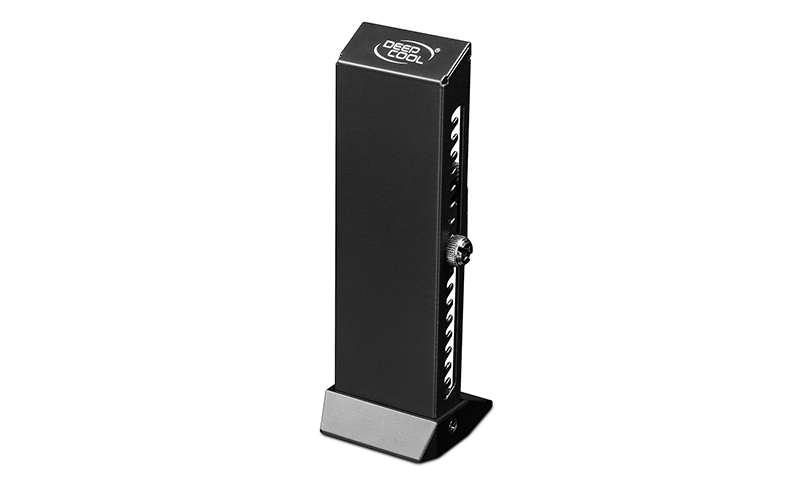

Voici le GH-01 ARGB avec son bras mobile installé.
En fonction de la distance de la carte graphique par rapport au cache-alimentation, nous ajustons la hauteur du bras mobile en sélectionnant tel ou tel cran.

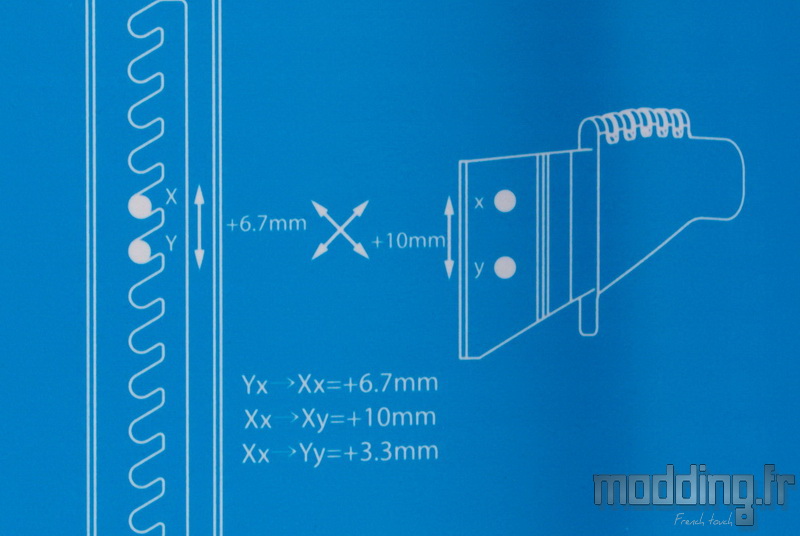

Les deux trous taraudés espacés de 10 mm combinés avec l’espacement de 6.7 mm au niveau des crans permettent un ajustement fin de la hauteur du bras sur trois niveaux de décalage : 3.3 mm, 6.7 mm, 10 mm.

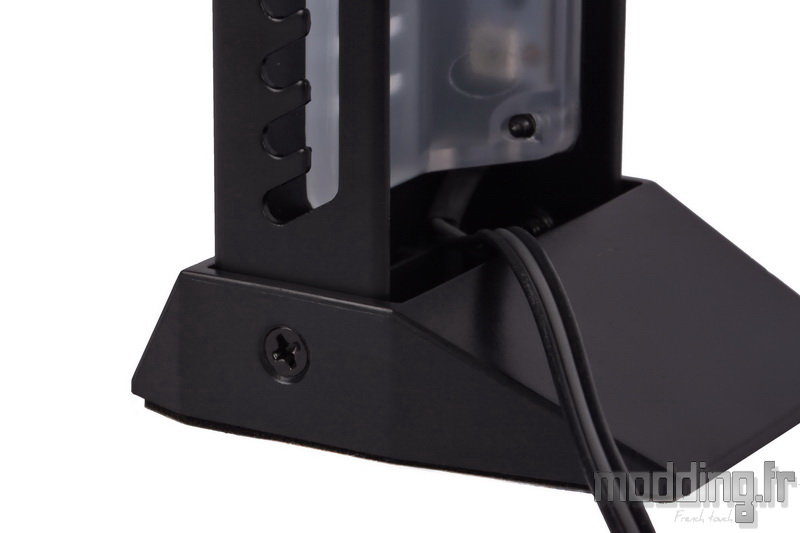

La structure métallique du GH-01 ARGB est fixée sur sa base en plastique par deux petites vis.

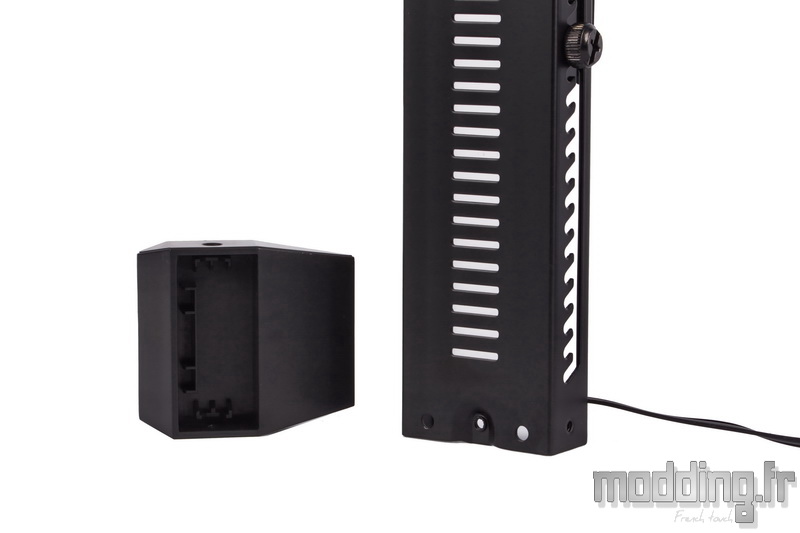

Nous retirons ces deux vis pour déposer la base en plastique.

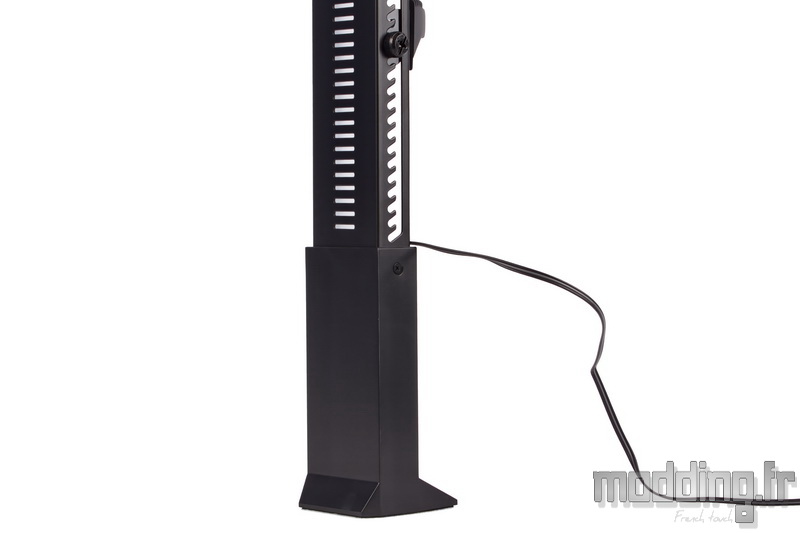

Ceci afin d’installer le GH-01 ARGB sur son extension.
Nous passons du coup de 164 mm à 267.6 mm.
Ainsi nous pouvons utiliser le support dans les boitiers dépourvus de cache-alimentation.

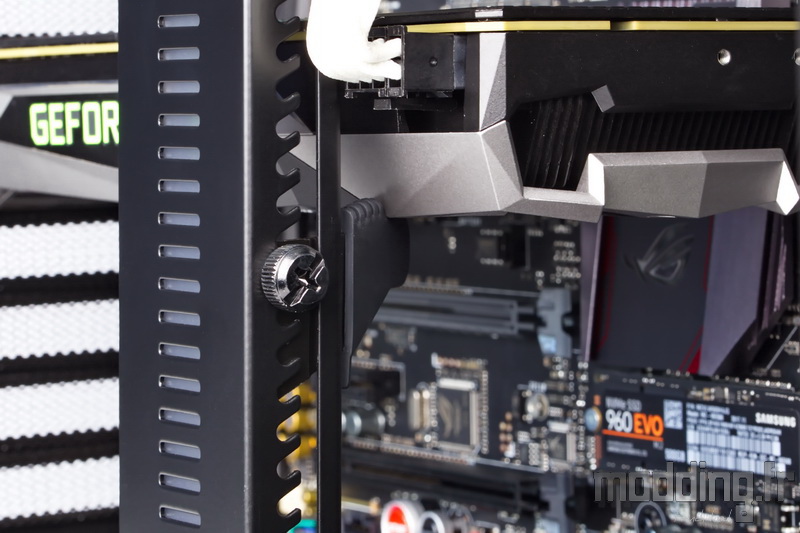

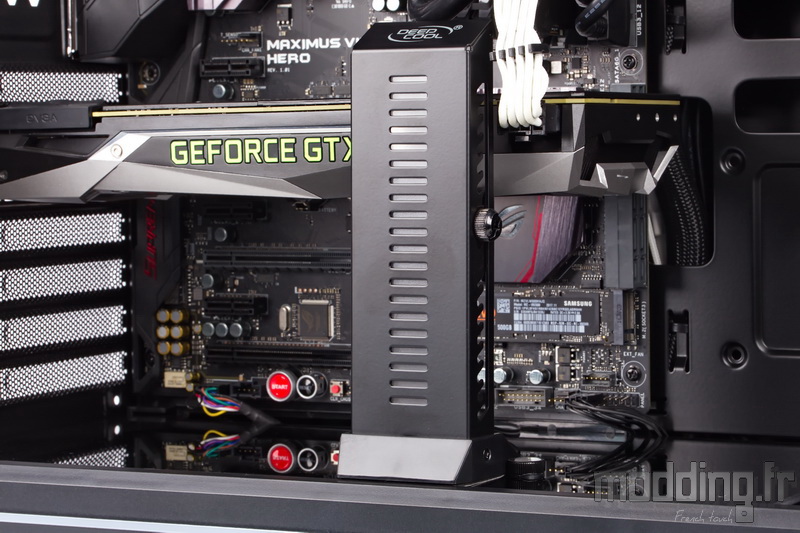

Voici le GH-01 ARGB en place dans le Matrexx 70.
Le réglage en hauteur est bien conçu et permet de bien ajuster le bras mobile pour soulager le poids de la carte graphique sans pour autant venir soulever cette dernière.

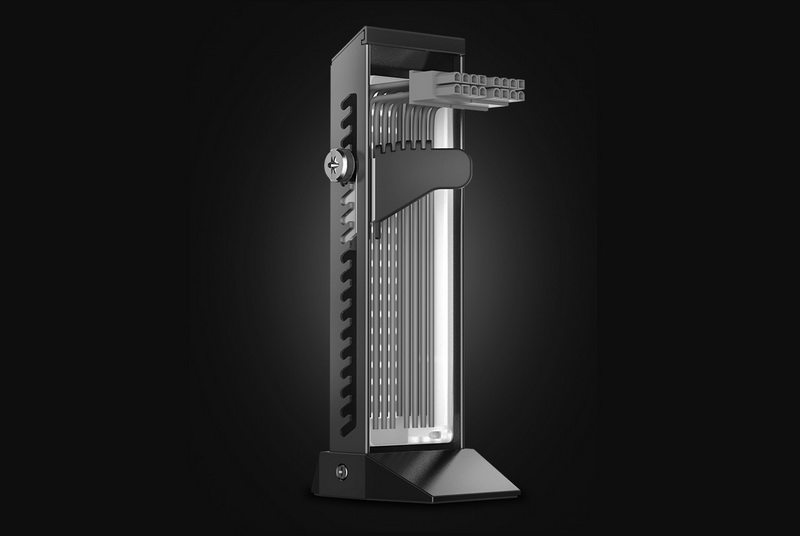

La face interne du GH-01 ARGB qui est donc vide permet éventuellement de venir dissimuler les câbles d’alimentation PCIe de la carte graphique.
Cela dépend bien sûr de l’émergence des câbles par rapport au cache-alimentation, si ce dernier dispose d’une ouverture dédiée à leur passage.

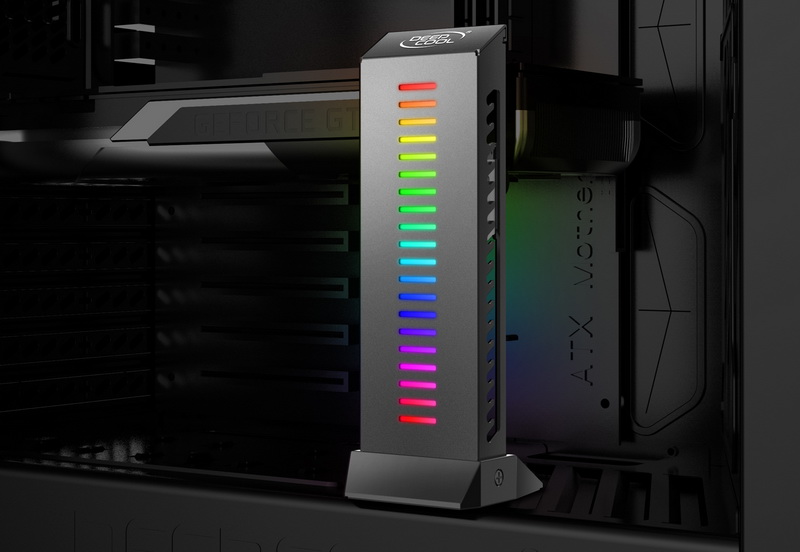

Notre version du Matrexx 70 ne disposant pas du contrôleur aRGB tout comme notre carte mère… Voici une photo, issue du site DeepCool, mettant en action le rétroéclairage du GH-01 ARGB.
Les LED RGB de type adressable vont permettre d’afficher de nombreux effets dynamiques.
Prix : 19.90 euros
