Montage :

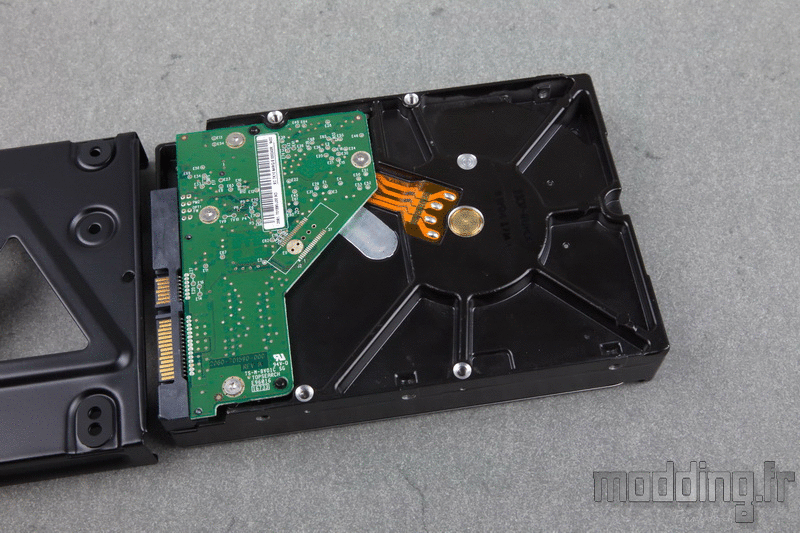

On commence par le montage du disque dur 3.5″.
Ce dernier vient reposer sur des rondelles en caoutchouc l’isolant ainsi de la structure en acier du tiroir.
La fixation se fait par dessous.
Nous avons besoin d’un tournevis et de 4 vis UNC 6.32 incluses dans le bundle.

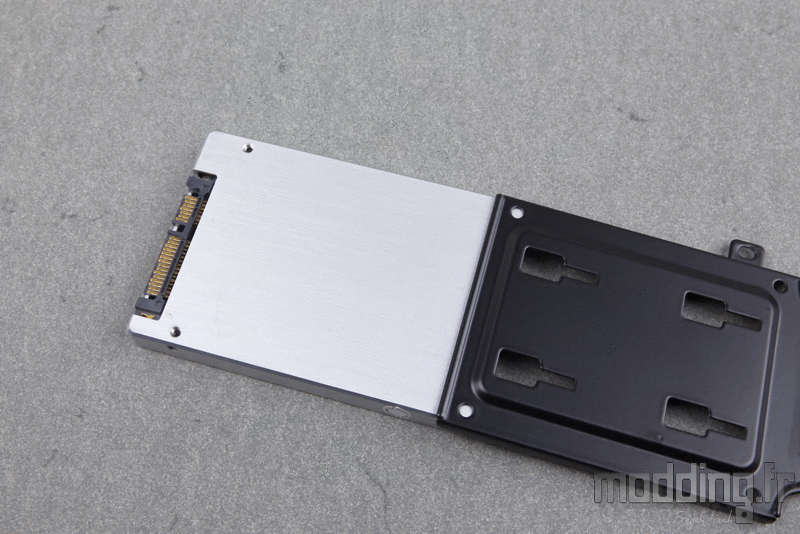

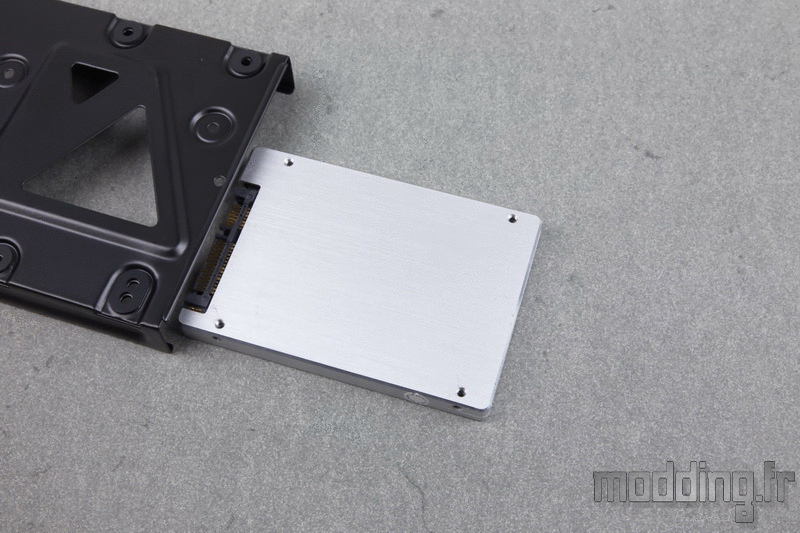

Le principe est le même pour fixer le SSD au niveau de ce tiroir.
Si ce n’est qu’on utilise des vis de type M3.
Dans les deux montages, on prête attention à l’orientation de l’unité de stockage de façon à avoir sa connectique vers l’avant du tiroir, là où le bord présente une large encoche.

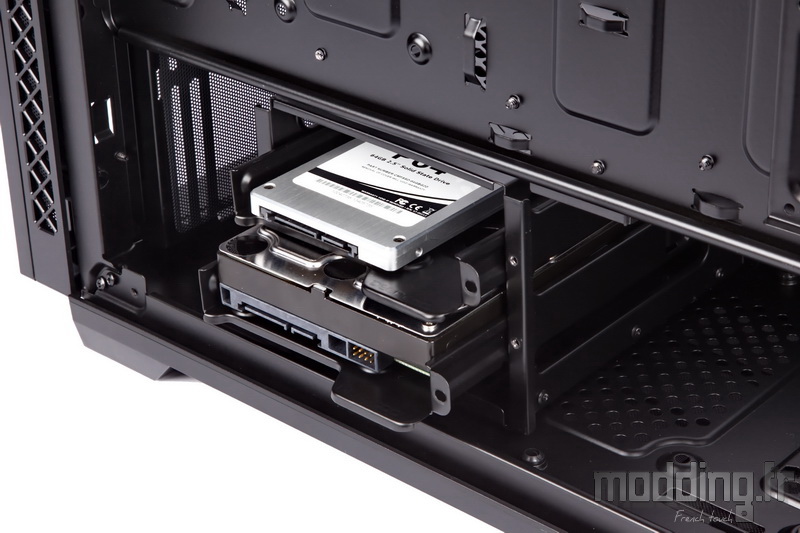

Il ne reste plus qu’à glisser les tiroirs au sein de la cage HDD et les enfoncer jusqu’en butée.
On assure leur fixation à l’aide d’une vis à main (si l’on n’a pas égaré cette dernière…).
Nous avons quatre autres emplacements dédiés au SSD.

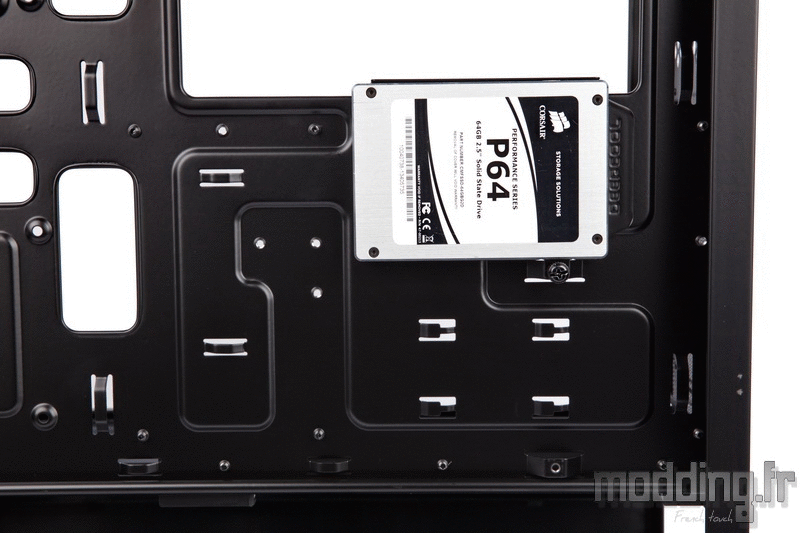

Deux d’entre eux passent par l’installation du SSD sur un support spécifique.
La fixation se fait par en dessous avec 4 vis M3.
On glisse ensuite le duo support/SSD dans les encoches prévues à cet effet.
Une vis à main permet de garantir la bonne fixation du support à l’arrière du plateau de la carte mère.
On note que DeepCool a légèrement revu son système de fixation par rapport au EarlKase notamment sur le point de fixation de la vis à main.

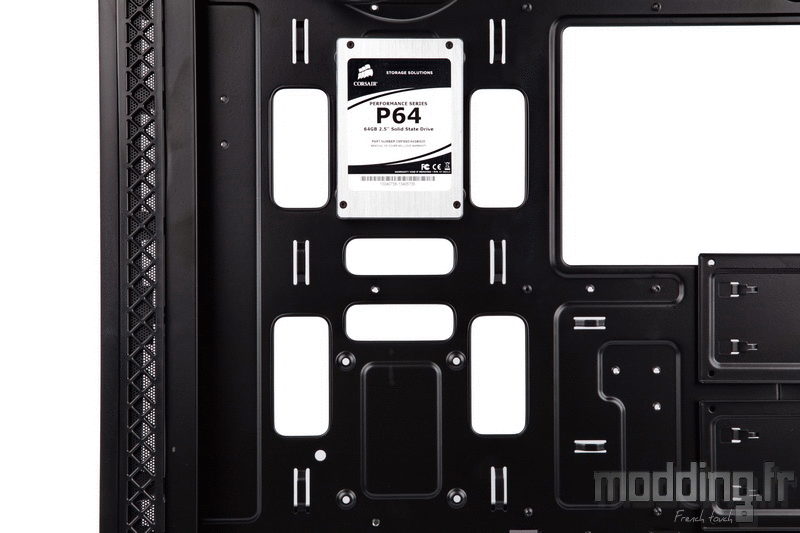

Les deux autres emplacements se situent à l’avant du plateau de la carte mère.
Cette fois-ci, l’installation se passe du support et nous fixons directement le SSD sur la paroi du châssis.
En l’absence de silentblocs, nous conseillons de ne pas installer un disque dur 2.5″ sur ces quatre emplacements.

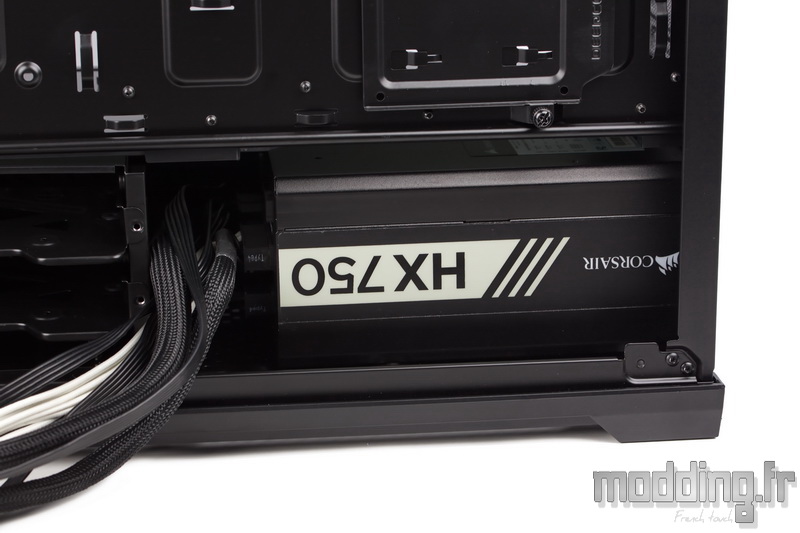

Les 180 mm de profondeur de notre alimentation ont eu un peu de mal à prendre place au fond du compartiment inférieur…
Il est conseillé d’installer les différents câbles au préalable.
Bien sûr, nous pouvions décaler la cage pour la remettre ensuite à sa place.

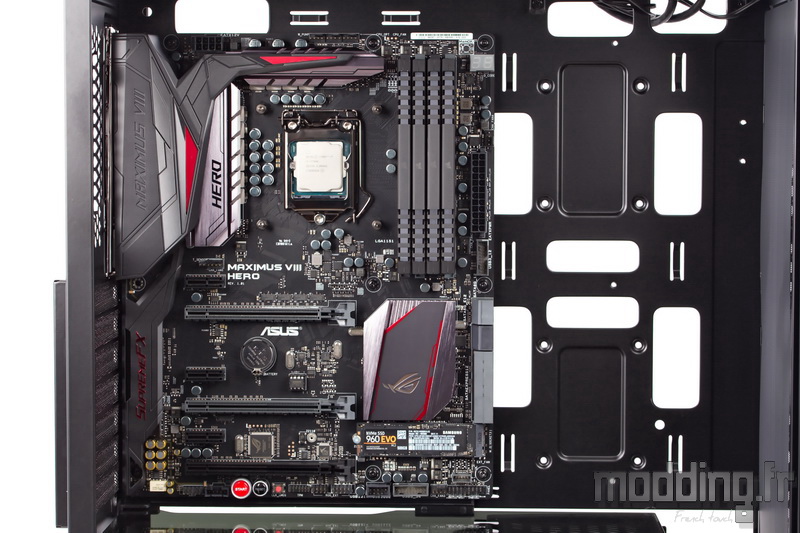

L’installation de la carte mère s’effectue avec 9 vis M3.
Aucune des entretoises ne dispose d’un déport afin de faciliter le centrage de la carte mère.

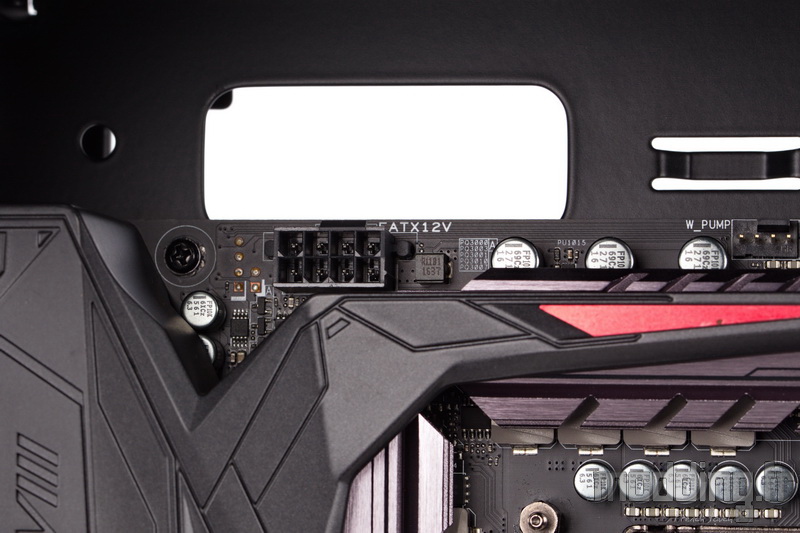

Nous n’avons aucun problème pour glisser le câble CPU au travers de son ouverture spécifique et effectuer le branchement.

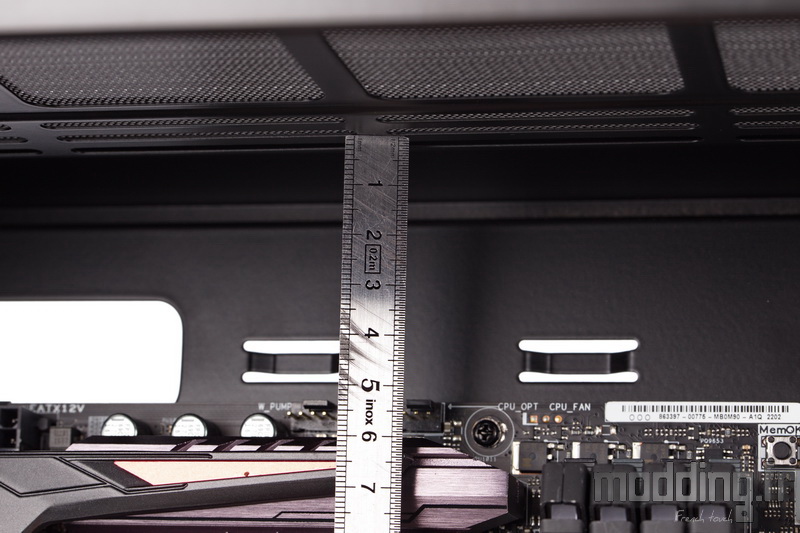

Dans l’éventuelle installation d’un radiateur de Watercooling sur le haut du châssis, nous disposons de 65 mm avant d’atteindre les barrettes mémoires.
Du moins en ce qui concerne un dispositif utilisant des ventilateurs en 120 mm.
Pour un diamètre de 140 mm, il faut composer avec les dissipateurs de la carte mère.
Dans notre cas, nous disposons de 60 mm de clairance, ce qui reste confortable pour tout AIO 280.
Il est à noter que si nous installons un radiateur 360 à l’avant du boitier, le radiateur ne peut dépasser le format 240 ou 280 dans la partie haute du châssis, et inversement.

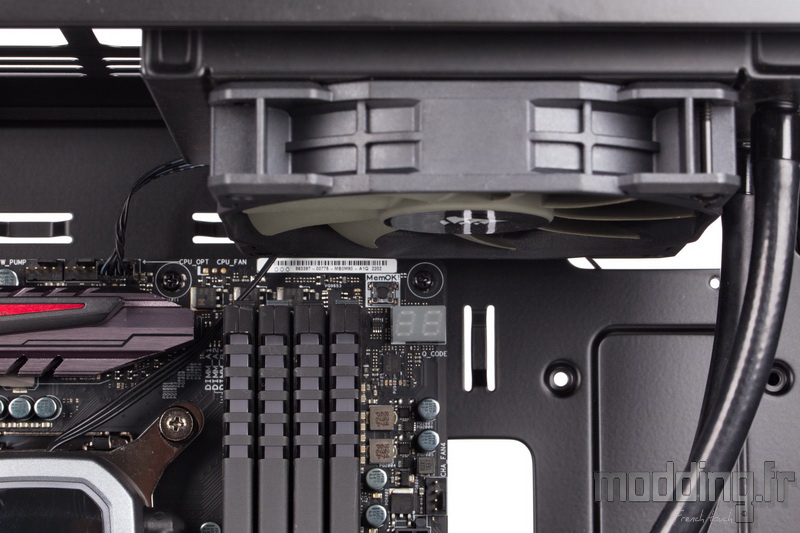

Notre AIO H60 reste bien au large de nos barrettes mémoires.

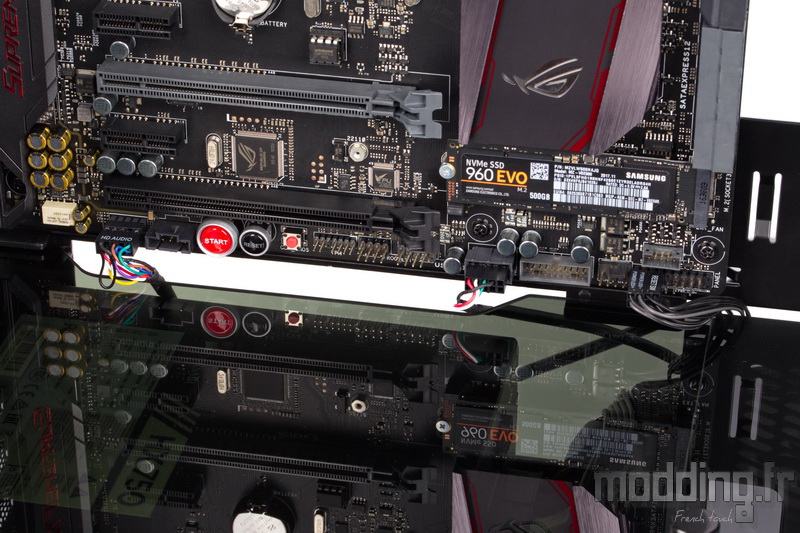

Nous profitons de la large encoche du verre trempé formant le plateau supérieur du cache-alimentation pour glisser le câble audio et USB 2.0.
Les câbles issus des boutons Power et Reset se faufilent dans le petit espace laissé entre le verre et le plateau de la carte mère.

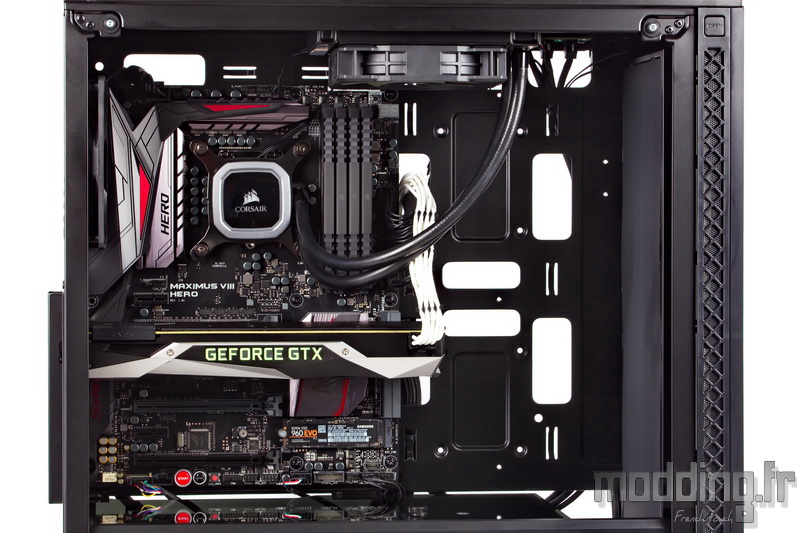

Nous n’avons constaté aucun souci lors de l’installation de notre carte graphique.
La fixation se fait donc à l’extérieur du boitier.
Le Matrexx 70 dispose de 380 mm de clairance pour la carte graphique, cependant il faut aussi composer avec les éléments que nous logeons dans la partie avant du compartiment principal.
Nous effectuons le branchement des différents câbles issus de l’alimentation.
Les nombreux points d’ancrage au niveau des coulisses facilitent le rangement des câbles.
L’accès à l’arrière du Socket est optimal.

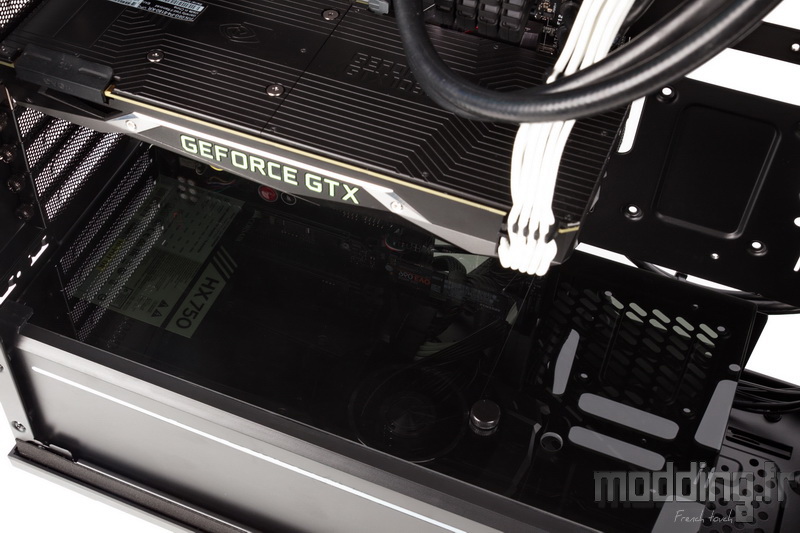

DeepCool se distingue donc de la concurrence en proposant un verre trempé au niveau de son cache-alimentation.
L’aspect fumé du verre permet de dissimuler en partie les composants installés dans le compartiment inférieur tandis qu’il offre un reflet mettant en avant les composants du compartiment principal.
Le verre dissimule bien l’alimentation sauf si son étiquette se révèle être blanche ou du moins d’une couleur claire…
La marque aurait pu carrément opter pour un miroir, afin de mieux voir la face ventilée de la carte graphique. Cependant, DeepCool préfère, à juste titre, jouer sur les ombres et ne mettre qu’en valeur les faces ventilées des cartes graphiques dotées d’un rétroéclairage.
Et dans ce cas, contrairement à notre cas, le reflet devrait se révéler nettement plus sympathique.
Sur un plan Aircooling, nous disposons de 170 mm pour le ventirad avant qu’il ne rentre en contact avec la vitre du boitier.

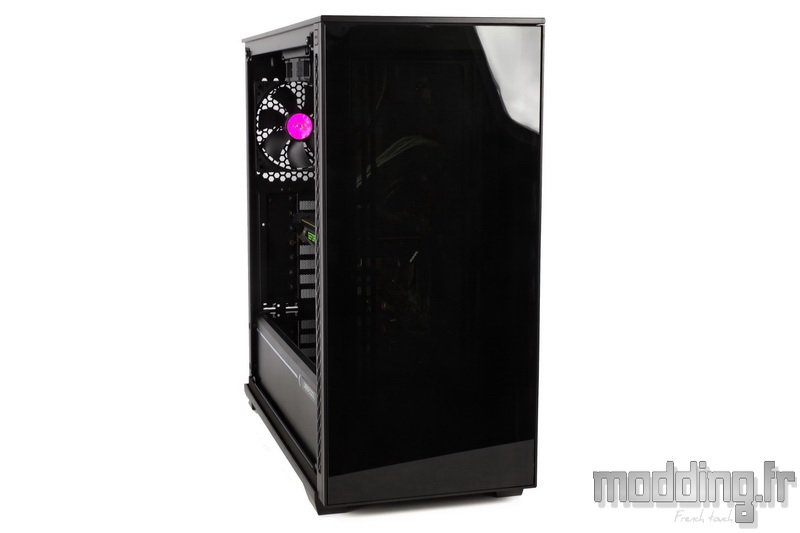

Nous refermons les portes.
Cela manque un peu d’éclairage tout de même… Cependant, nous apprécions que DeepCool propose son boitier sans ou avec les ventilateurs aRGB et la bande de LED.
Ainsi, nous pourrons équiper le Matrexx 70 à notre guise.
