Démontage :
Nous avons vu que le panneau en verre trempé de la façade est facilement déposable par une simple pression sur le bouton “Open”.

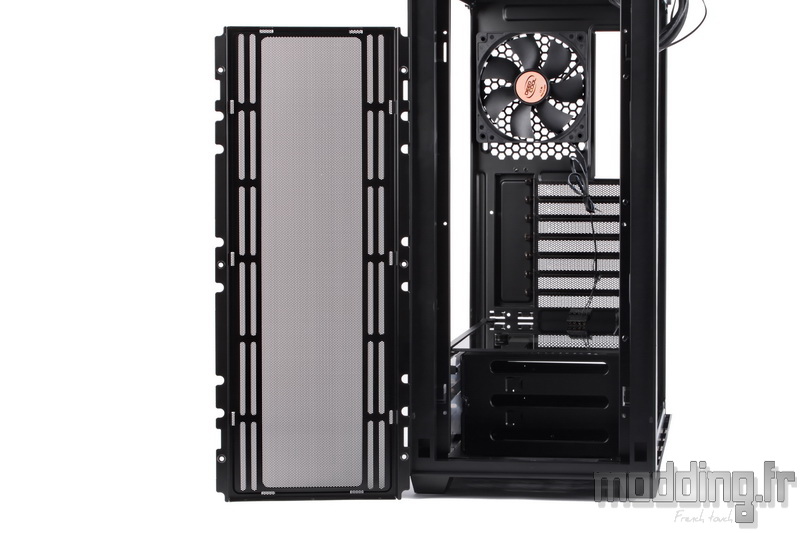

Une fois ce panneau retiré, nous avons accès aux 6 vis qui maintiennent le support de ventilation antérieure sur le châssis.

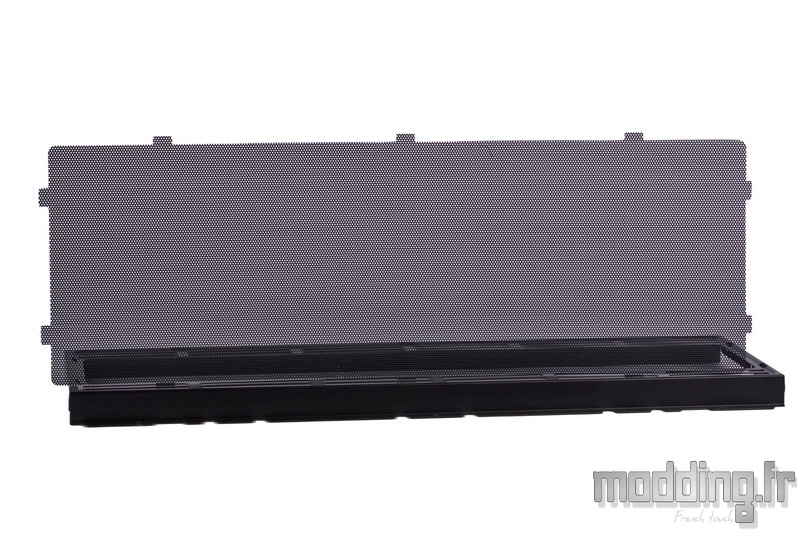

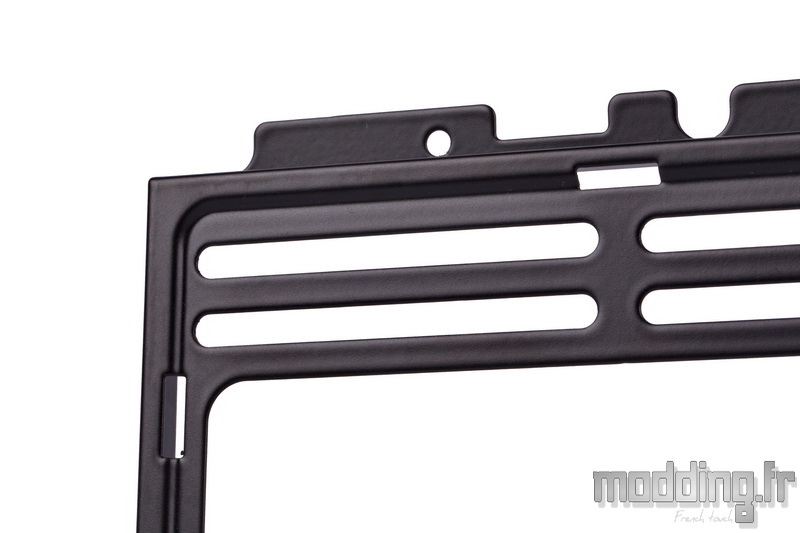

Le support avec son filtre doté de ses petits ergots…
Des ergots qui viennent s’insérer dans les différentes encoches du support de ventilation.
Si l’on se réfère sur la photo ci-dessus, on constate que les deux ergots de l’une des extrémités du filtre sont légèrement plus longs que ceux du bord opposé. Une façon pour DeepCool “d’optimiser” la fixation de son filtre en l’orientant de façon à positionner ces deux ergots vers le haut du boitier.
On le redit, mais il nous semble nettement plus simple d’avoir recours à un système de fixation magnétique. Sinon, nous pouvons carrément nous passer de ce filtre.
Au passage, on note que le support présente un léger relief afin d’éviter que les vis des ventilateurs ne viennent bomber un peu plus le filtre.

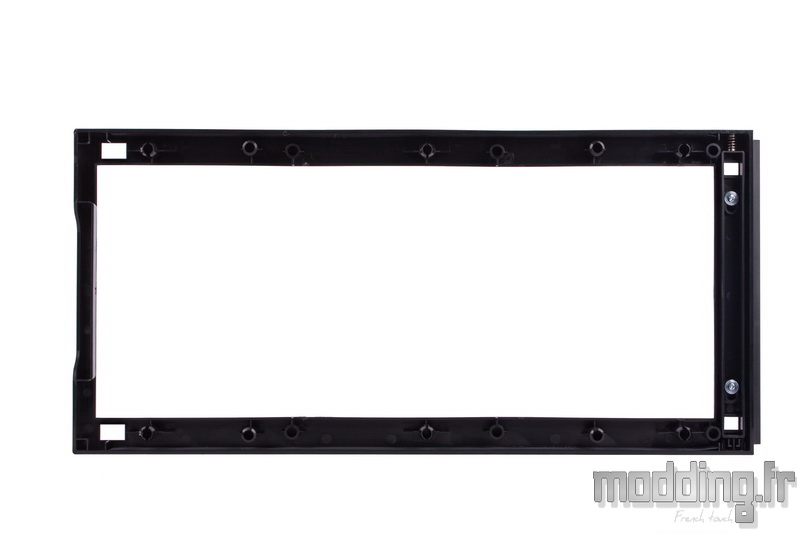

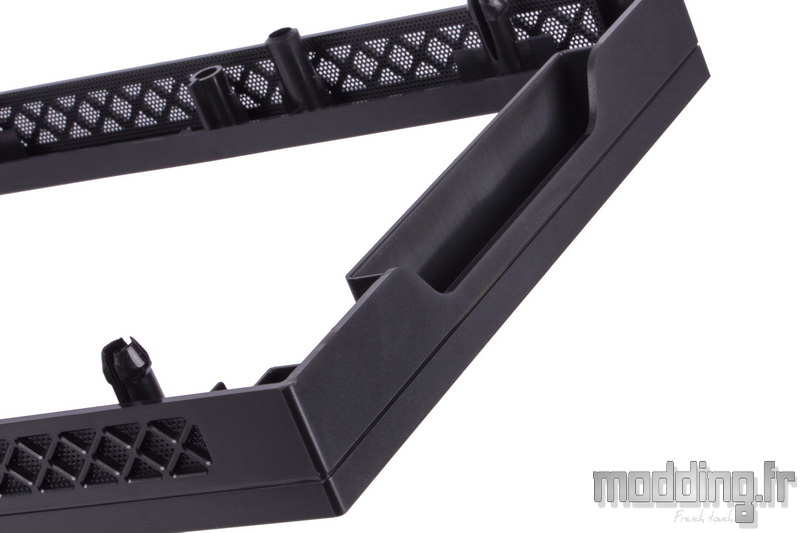

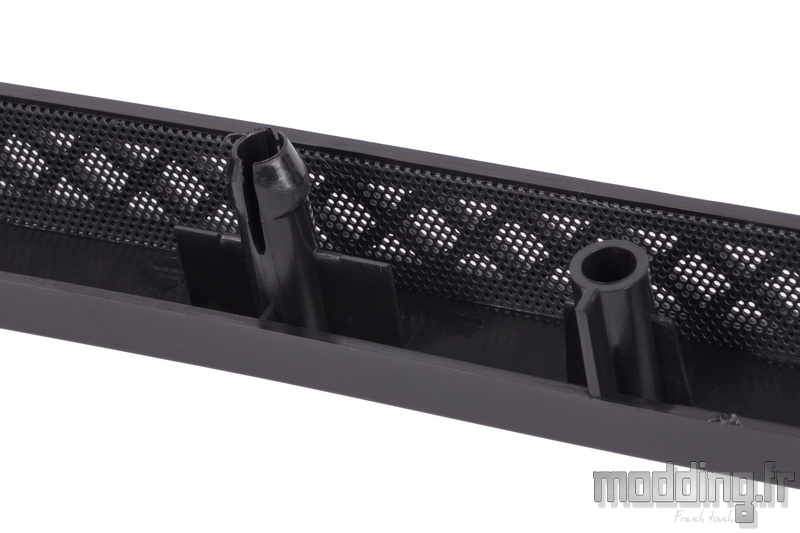

La structure en plastique de la façade est fixée au châssis par des clips “bâtonnet”.
On glisse la main sous le rebord inférieur afin d’attraper la large encoche et l’on tire vers soi.

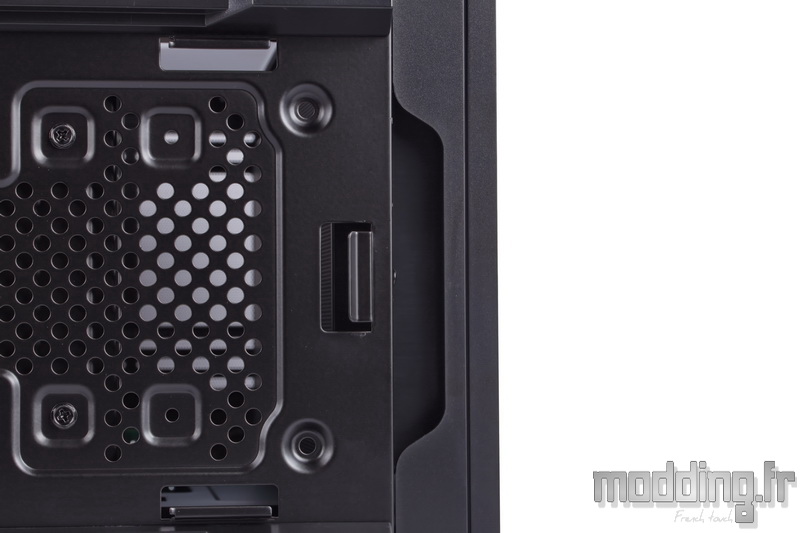

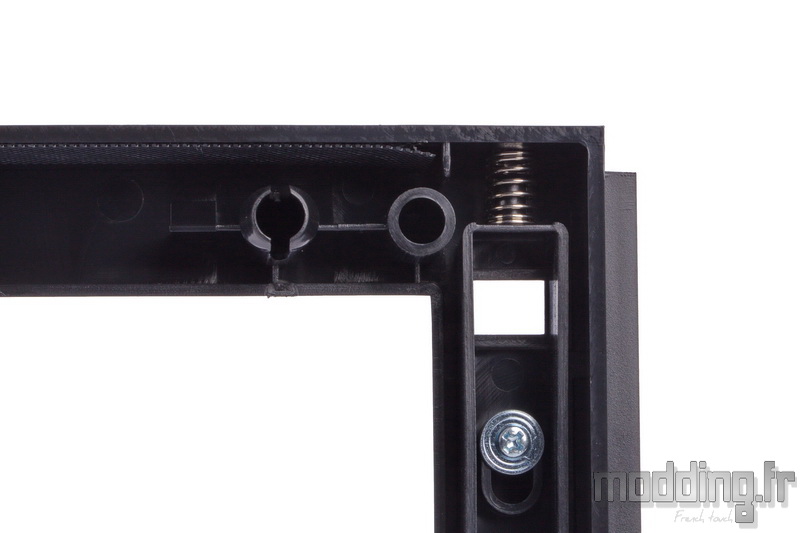

Le mécanisme assurant la fixation du panneau en verre sur la structure de la façade et lié au bouton “Open”.
On identifie bien la présence d’un filtre dédié aux ouïes d’aération de cette façade.
Des ouïes qui demeurent être la seule entrée d’air étant donné que l’encoche du bord inférieur demeure cloisonnée.
DeepCool semble vouloir optimiser la filtration de son Matrexx 70 !
Le panneau des connectiques peut être retiré du châssis.

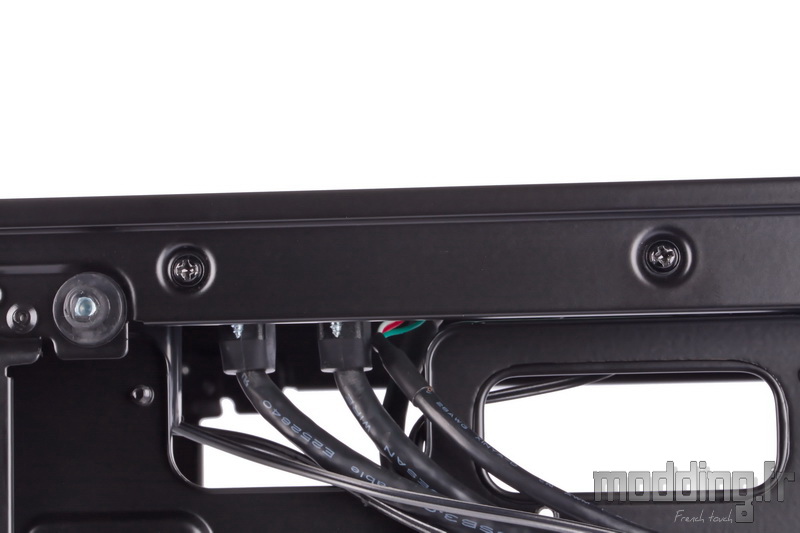

Nous avons deux vis du côté des coulisses sur le bord supérieur du châssis…
… Et une vis du côté du compartiment principal.
Cependant, il semble que notre Matrexx 70 n’est pas disposé à vouloir nous céder son panneau… Nous n’avons pas insisté.

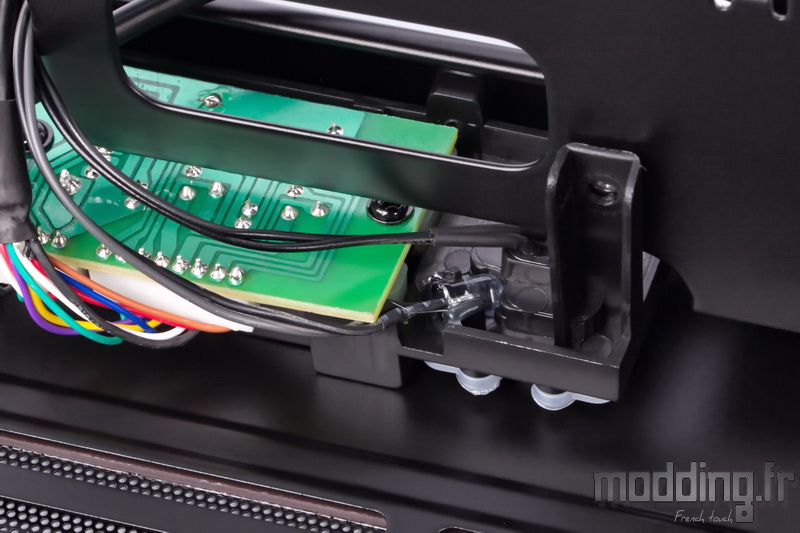

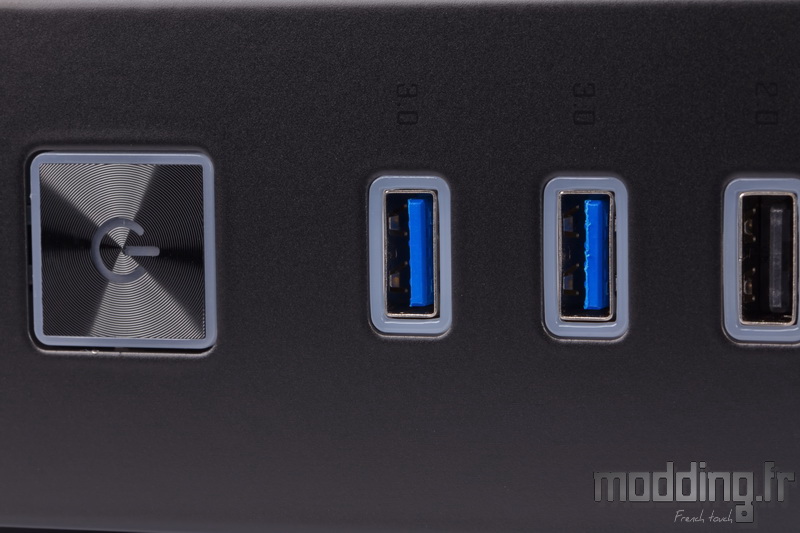

Au passage, nous apercevons une des LED qui se charge du rétroéclairage bleu encadrant les différentes connectiques. Ce rétroéclairage demeure actif, même le PC éteint (tout en restant branché au secteur).

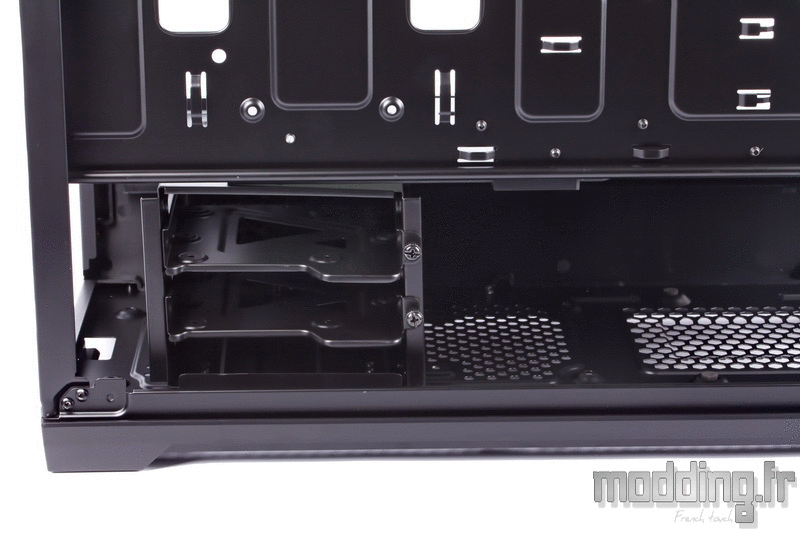

La cage HDD peut être décalée vers l’avant du boitier d’une trentaine de millimètres.
Cela libère un peu plus d’espace du côté du bloc d’alimentation, mais bien sûr cela se fait au détriment de l’éventuel radiateur 360 que l’on installe à l’avant du châssis.
De plus, la cage HDD déborde alors du panneau en verre trempé du cache-alimentation.

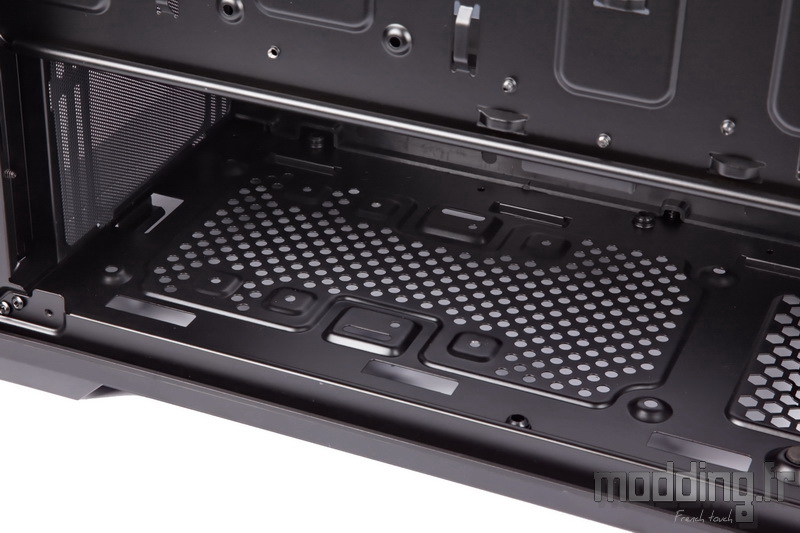

On peut aussi retirer la cage du boitier, cela permet de rajouter deux autres ventilateurs en 120 mm au niveau de la base du châssis.
Pour rappel, la vitre du cache-alimentation n’est plus réellement fixée et est juste posée sur les petits supports en plastique.

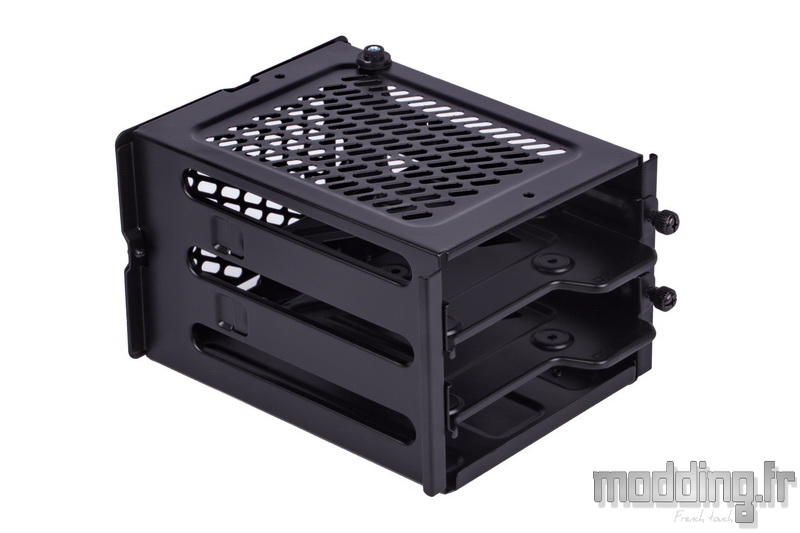

La cage HDD avec son point de fixation du verre trempé du cache-alimentation accompagné de son silentbloc.
Les deux tiroirs sont en acier.
Chacun d’eux peut donc accueillir un disque dur 3.5″ ou un SSD.
Des rondelles en caoutchouc optimisent l’installation du disque dur.

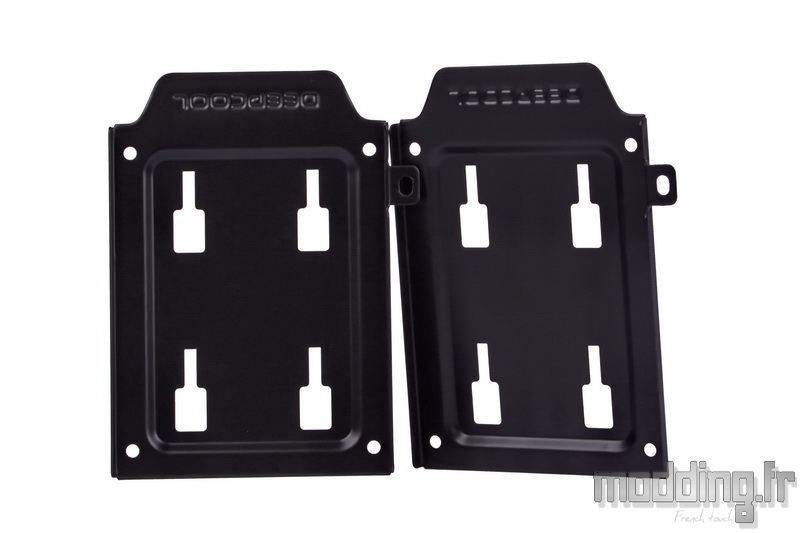

Les deux supports en acier pour SSD.

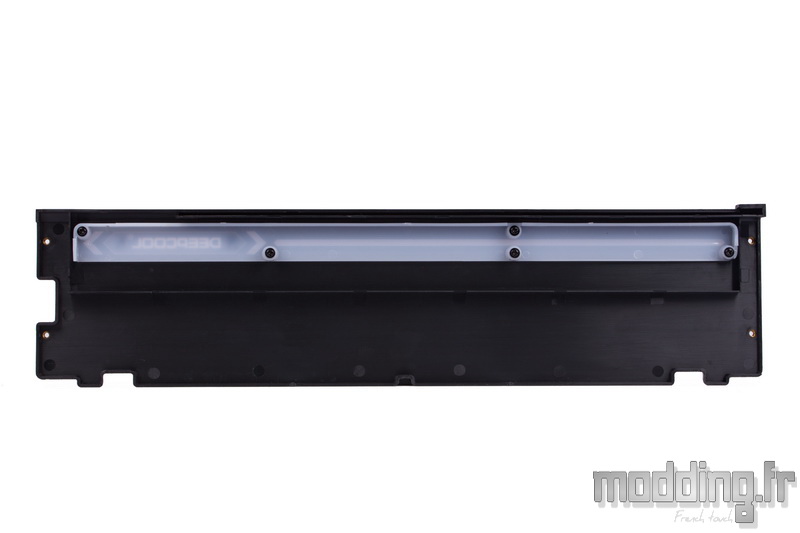

Le flanc en plastique du cache-alimentation est fixé aux montants du châssis par 4 vis.
Il est équipé de sa baguette translucide afin d’y installer une éventuelle bande de LED.
Le passage demeure tout de même étroit entre deux vis…

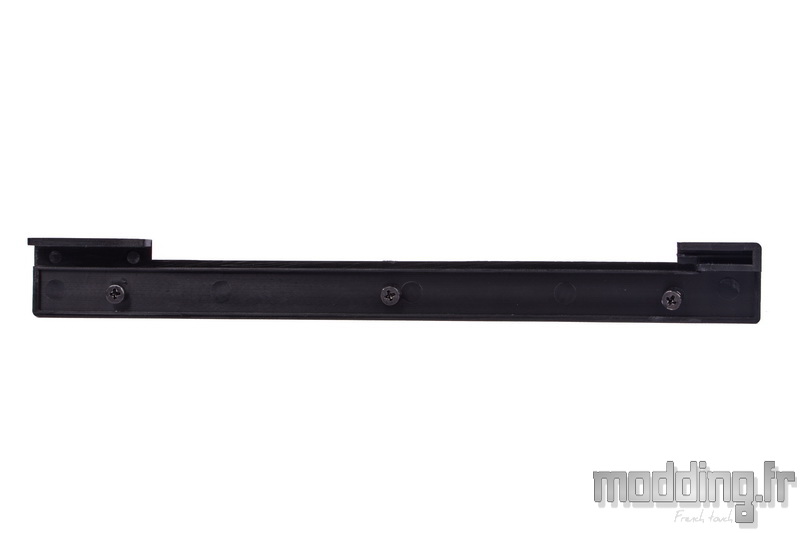

La réglette servant de support au bord interne du panneau en verre trempé du cache-alimentation.

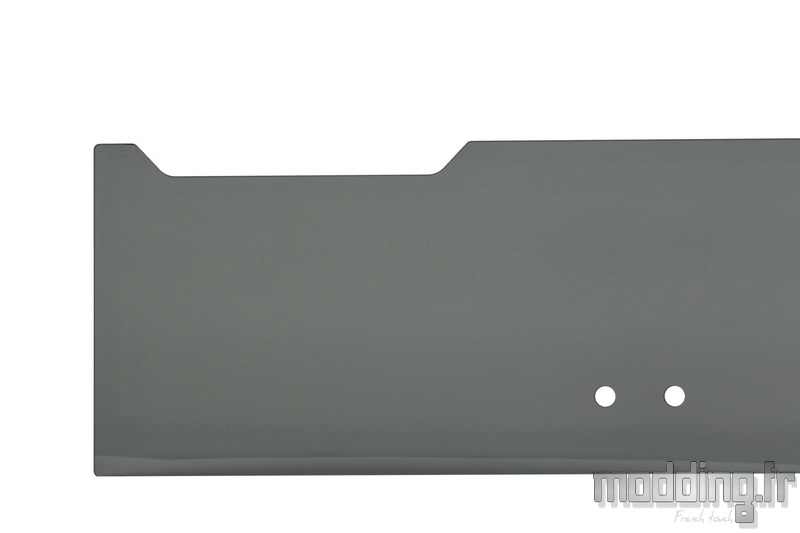

L’original panneau en verre du cache-alimentation.
Le filtre supérieur.
Le tiroir filtre inférieur.

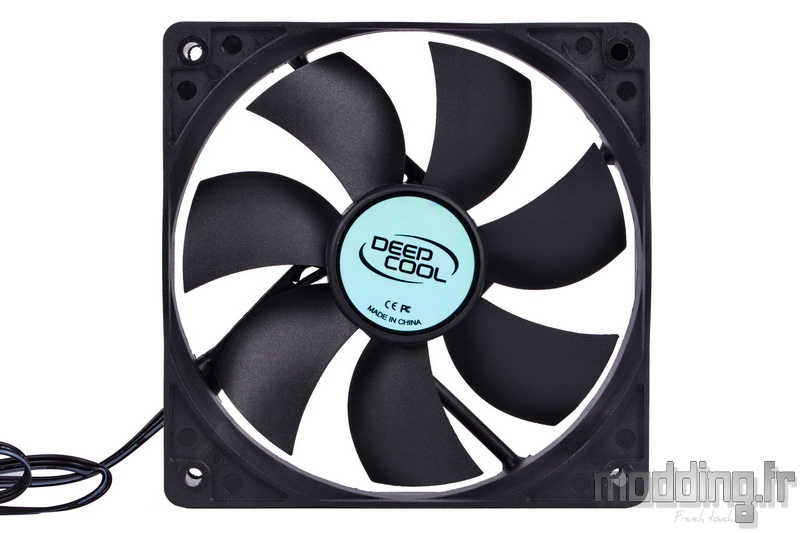

L’unique ventilateur du Matrexx 70. Son câble d’alimentation se termine par une prise 3-pins et une prise Molex.
La version 3F du Matrexx 70 dispose en plus de ce ventilateur noir, trois autres ventilateurs installés à l’avant du boitier.
Ces ventilateurs sont dotés d’un rétroéclairage aRGB et qui, comme la bande de LED, est géré par un contrôleur aRGB propre au boitier tout en étant compatible aux différentes marques de cartes mères disposant de cette technologie.

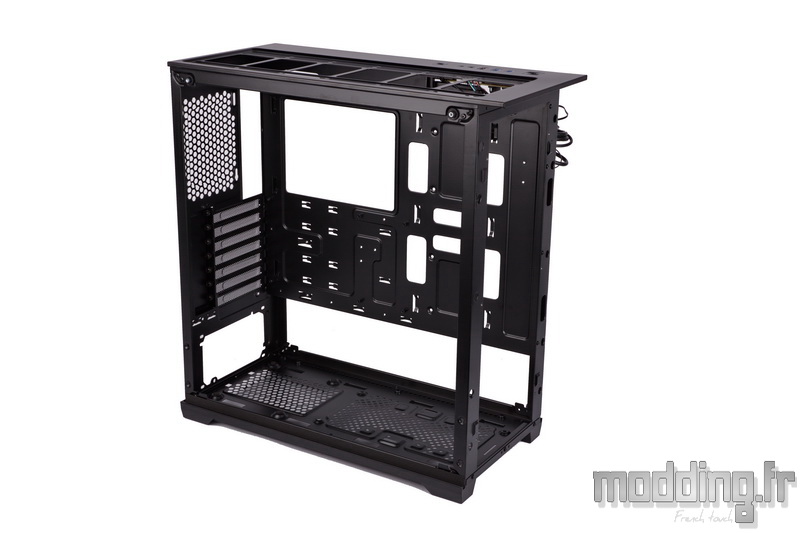

Mis à part les équerres PCI, tous les autres éléments du châssis sont fixés entre eux par des rivets.
Les pieds sont aussi démontables, mais 4 des 6 vis sont dissimulées sous les patins en caoutchouc.
