L’extérieur :
Le Matrexx 70 est un boitier au format moyen tour doté de panneaux en verre trempé et d’une façade pleine.
Le style est plutôt monolithique et nous pouvons voir que le Top ne présente aucun carénage. DeepCool a pour objectif de proposer un boitier à moindre coup tout en incluant ces panneaux en verre trempé.
La marque joue ainsi sur l’aspect noir des parois en acier, ainsi que des structures en plastique, et les reflets qu’engendrent les différentes vitres.
Le design demeure sobre.
Il mesure 228 mm de large sur 475 mm de profondeur pour une hauteur totale de 492 mm.
Composé en large partie d’acier, les quelques pièces en plastique et les panneaux en verre engendrent un poids total de 8.89 kg.
La façade est donc totalement pleine.
Elle est constituée d’une structure en plastique sur laquelle repose un panneau en verre trempé de 3 mm d’épaisseur.

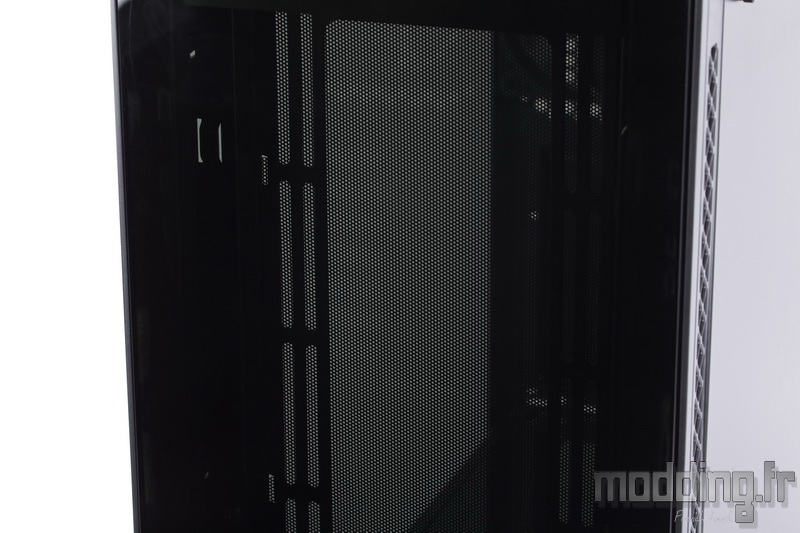

Son aspect fumé, avec une teinte tirant sur le gris vert, permet de voir l’intérieur du compartiment interne.
Du coup, on constate que notre modèle ne dispose d’aucune ventilation positionnée à l’avant du boitier.
DeepCool propose une version équipée, entre autres, de trois ventilateurs aRGB en façade pour une vingtaine d’euros supplémentaires : Matrexx 70 3F.
La surface vitrée occupe la quasi-totalité de la façade ne laissant que très peu de place à l’armature en plastique (3 mm) qui vient juste encadrer le verre trempé.
Le Top se charge de chapeauter l’ensemble avec sa structure en acier.
Comme la majorité des boitiers présentant une façade pleine, les ouïes d’aérations sont reportées sur les montants de la structure en plastique.
Une étroite bande d’une quinzaine de millimètres court sur toute la hauteur et de part et d’autre de cette structure.
Point de ventilateurs sur notre version du Matrexx 70, cependant la marque facilite l’accès à ces éventuels ventilateurs que l’on dispose à l’avant du boitier.
Ainsi il n’est pas besoin de retirer la structure de la façade, il suffit d’appuyer sur un bouton positionné du côté de la porte principale, juste au-dessus des ouïes d’aération.
Une pression sur le bouton “Open” permet d’entrouvrir le panneau en verre trempé.
Ce dernier bascule légèrement vers le bas tout en étant maintenu par deux encoches sur sa partie basse qui restent ancrées à la structure de la façade.
Il ne reste plus qu’à soulever la vitre pour complètement la retirer du boitier.

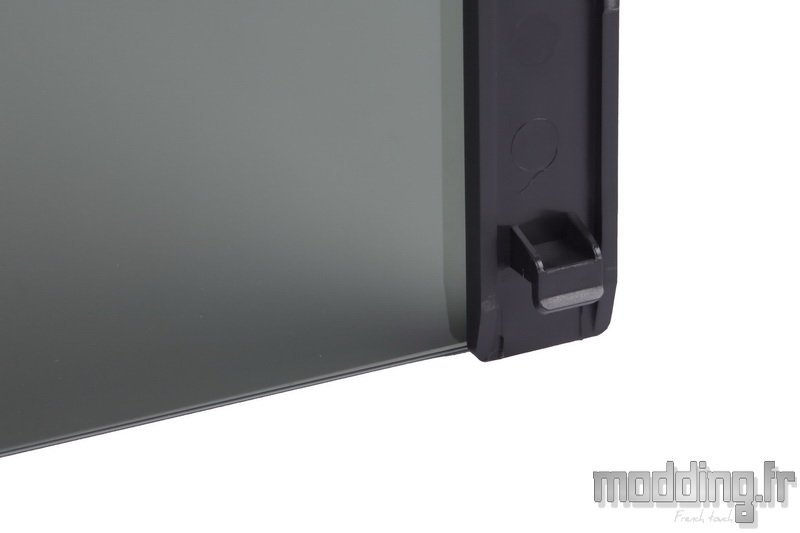

Le verre trempé dispose de deux baguettes en plastique collées sur chacun de ses bords.

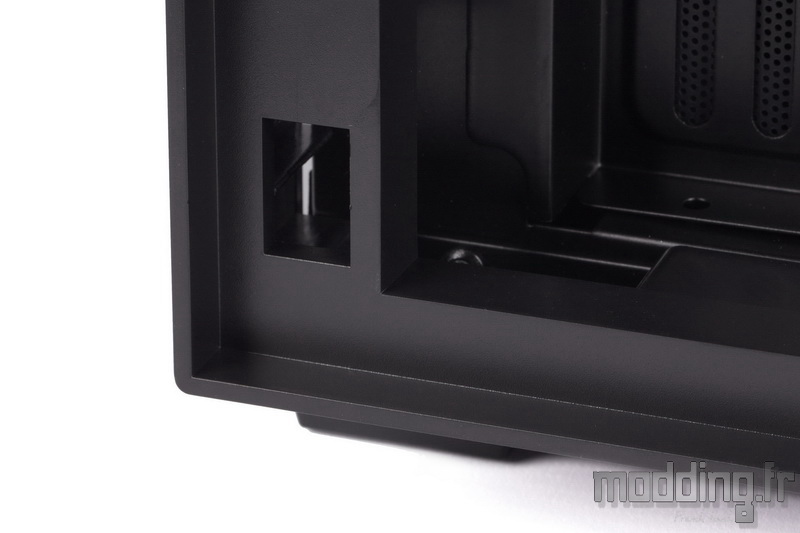

Elles disposent de ces fameux crochets qui viennent…
… S’ancrer dans la structure de la façade, assurant ainsi le maintien de la légère bascule du verre une fois que l’on a appuyé sur le bouton “Open”.

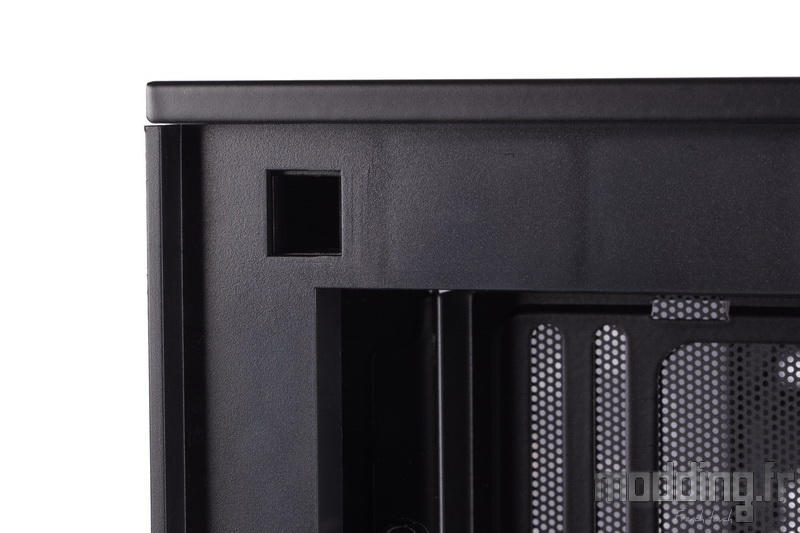

Dans la partie haute de la structure de la façade, nous avons deux autres ouvertures derrière lesquelles se dissimule le mécanisme d’ouverture du panneau en verre trempé.

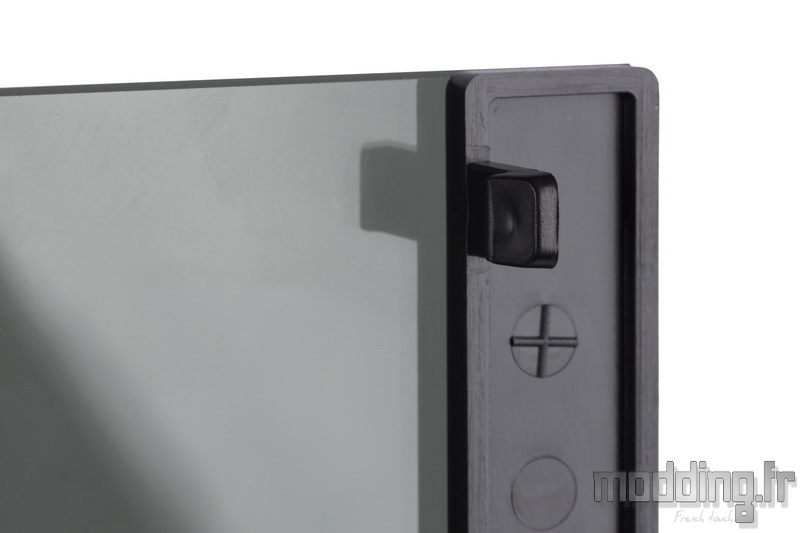

Ce mécanisme, monté sur un ressort, emprisonne les deux clips “languette” positionnés sur l’extrémité supérieure des baguettes.
Une fois le panneau en verre déposé, nous avons accès au support de la ventilation avant du Matrexx 70.
Ce dernier dispose jusqu’à trois emplacements pour ventilateur en 120 mm ou en 140 mm.
La forme oblongue des points de fixation permet d’ajuster la hauteur des ventilateurs voire d’un radiateur de Watercooling (taille maximale : 280 ou 360).
On remarque, de part et d’autre de ce support, la présence de six vis classiques. Le support est donc amovible et nous comprenons l’intérêt du système d’ouverture du panneau en verre trempé.
On note aussi la présence d’un filtre, cependant, sa fixation et sa position nous interpellent quelque peu. Nous y reviendrons dans la rubrique suivante.
La porte latérale principale est totalement remplacée par une vitre en verre trempé mesurant 440 mm sur 465 mm.
Elle fait 3 mm d’épaisseur et révèle un aspect fumé.
Cette vitre ne présente aucune bande noire parcourant toute sa périphérie et permettant d’occulter les montants du châssis.
Deux vis à main se chargent de fixer la vitre au niveau de ses coins supérieurs.
Afin de faciliter la dépose, ainsi que la repose de ce panneau en verre trempé, DeepCool élargit la structure du carénage inférieur du Matrexx 70 créant un rail qui prend en charge le bord inférieur du verre.
On devine la présence d’une bande en mousse qui vient protéger le verre du contact du châssis en acier.
La porte controlatérale est totalement pleine, plane et entièrement constituée d’acier.
On retrouve le même système d’ouverture que la porte principale avec le rail inférieur crée par l’élargissement de la structure en plastique des pieds du boitier.
Les deux vis à main positionnées dans les coins supérieurs assurent la fermeture de la porte controlatérale.
Au passage, on note le type de peinture qu’emploie DeepCool. La teinte est certes respectée en s’accordant à la couleur noire des plastiques, mais on remarque l’aspect en peau d’orange…
L’arrière du châssis présente une répartition classique des emplacements.
On retrouve l’emplacement de l’alimentation dans la partie basse.
Un tiroir filtre est accessible par l’arrière du boitier.
Au-dessus, nous avons 7 équerres PCI ajourées de type grille Mesh.
Afin d’optimiser l’espace interne, la fixation des cartes filles se fait à l’extérieur du châssis.
Un cache fixé par une vis classique permet d’accéder aux différentes vis à main des équerres.

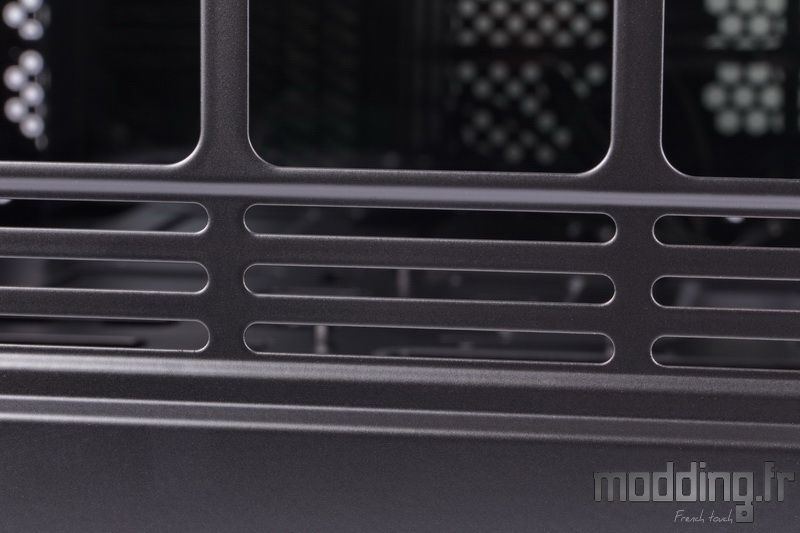

En haut, nous avons l’emplacement de l’I/O Shield avec à ses côtés une grille, en nid d’abeilles, pouvant accueillir un ventilateur en 120 mm.
On remarque la forme oblongue des points de fixation qui permet ainsi d’ajuster la position du ventilateur, voire du radiateur, en hauteur sur une quinzaine de millimètres.
Si l’on regarde encore de plus près ces points de fixation, on note que deux d’entre eux disposent d’un élargissement… Une petite astuce “DeepCooléenne”…
En gros, cela permet de déposer le ventilateur arrière en ne retirant que deux des quatre vis.
Les deux autres passent au travers de ces ouvertures.

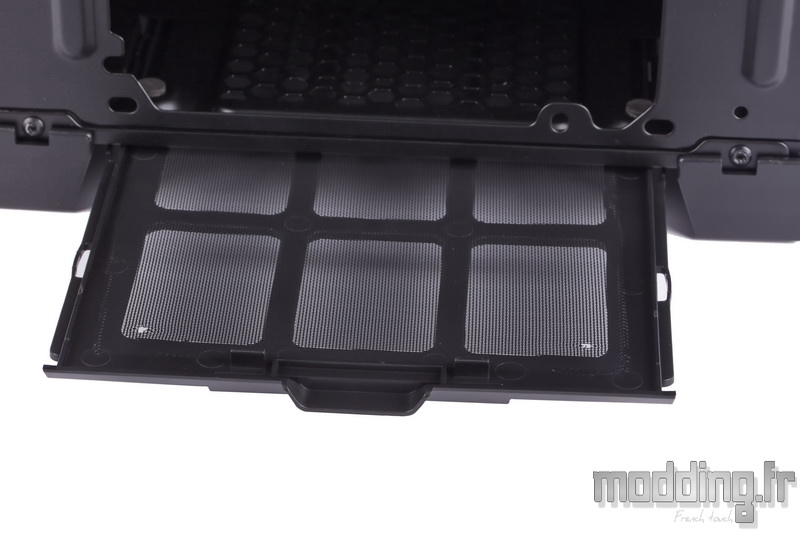

La base du Matrexx 70 avec son tiroir filtre qui occupe en fait toute la profondeur du boitier.
Vu qu’il ne se retire que par l’arrière, il faudra certainement éloigner le boitier du mur pour procéder à son retrait.
A l’avant, le filtre dissimule un emplacement pour deux ventilateurs en 120 mm.
Actuellement, cet emplacement est occupé par la cage HDD du compartiment inférieur. On note d’ailleurs la présence d’autres points de fixation spécifiques à cette cage qui permettent de la décaler plus en avant du châssis.
A l’arrière, le filtre dissimule la grille en nid d’abeilles dédiée à l’alimentation.

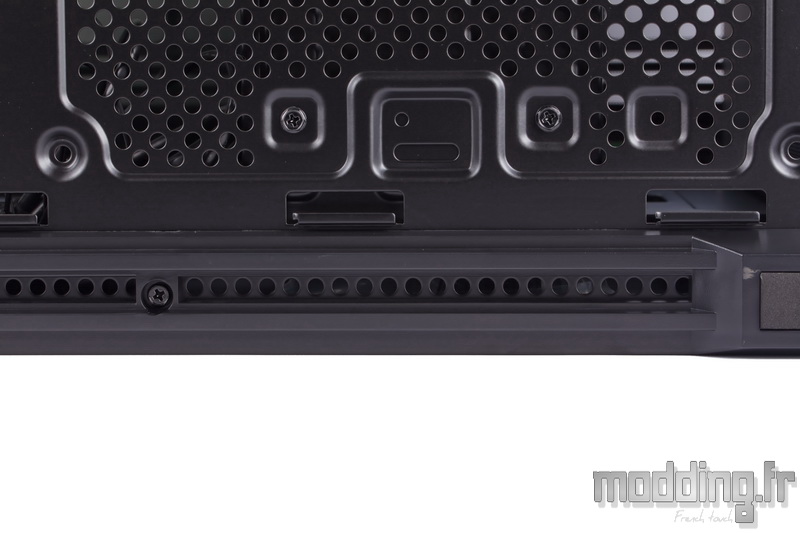

Sous la structure de la façade, nous avons une large encoche qui facilite la dépose de cette façade.
On note que cette large encoche demeure bouchée et ne permet pas à l’air de s’infiltrer à ce niveau.
Deux structures en plastique occupent les bords du châssis.
Trois vis assurent leur fixation, une centrale et…
… Une vis à chaque extrémité dissimulée par les patins en mousse caoutchoutée qui limitent la transmission des vibrations au sol tout en permettant de bien caler le boitier sur ledit sol.
On note tout de même que ces patins sont dotés d’une faible épaisseur.
Comme nous l’avons mentionné au début de cette page, le Matrexx 70 ne dispose d’aucun carenage sur sa partie haute.
Le Top fait donc partie intégrante du châssis en acier.
Un large filtre occupe toute la profondeur du boitier.
Il est de type souple et sa fixation passe par des bandes magnétiques collées sur la périphérie du filtre.
Il dévoile l’emplacement accueillant jusqu’à trois ventilateurs en 120 mm ou en 140 mm.
La forme oblongue des points de fixation permet d’ajuster la position des ventilateurs voire d’un radiateur Watercooling (taille maximale 280 ou 360).
Cet emplacement est largement décalé vers la porte principale afin de minimiser les conflits avec les composants de la carte mère.
Le panneau des connectiques est déporté sur le bord surplombant la porte controlatérale.
D’avant en arrière, nous avons :
- Bouton Power avec sa LED (bleu) intégrée.
- Deux ports USB 3.0
- Un port USB 2.0
- Prises audio
- Bouton Reset avec la LED (violet) d’activité disque
On constate que les différentes prises sont aussi cerclées d’un liseré en plastique translucide qui laisse passer un rétroéclairage bleu.
