Le ventilateur :
C’est la principale nouveauté de cet ETS-T50 Axe aRGB.
Afin de coller à la mode actuelle, Enermax remplace le ventilateur d’origine par un ventilateur doté de LED RGB de type adressable afin d’éclairer l’ensemble des pales tout en disposant d’un large panel de couleurs.
Le ventilateur présente un diamètre de 120 mm.
Les branches de liaison sont légèrement recourbées.

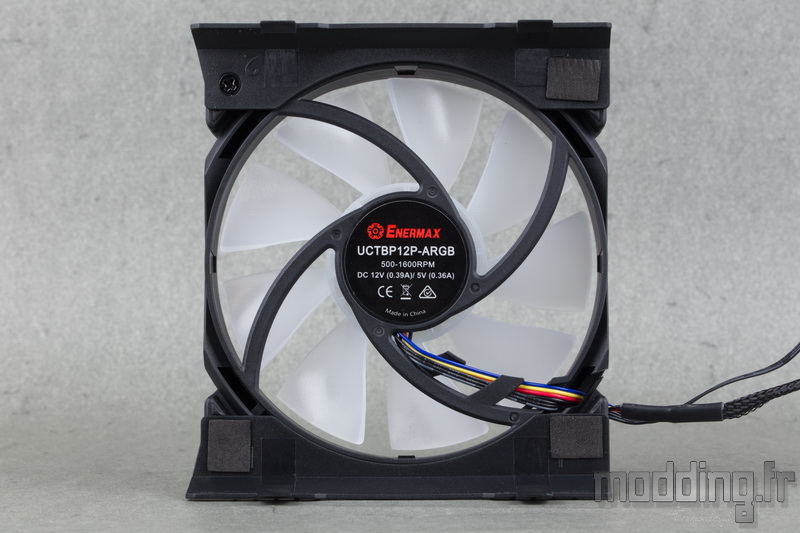

Au centre, nous avons l’étiquette adhésive nous renseignant sur le modèle du ventilateur (UCTBP12P-ARGB). Les caractéristiques électriques sont aussi retranscrites tout en différenciant celles du ventilateur (0.39 A) et celles des LED (0.36 A).
Nous connaissons aussi la plage de vitesse de rotation qui varie de 500 à 1600 tr/min.

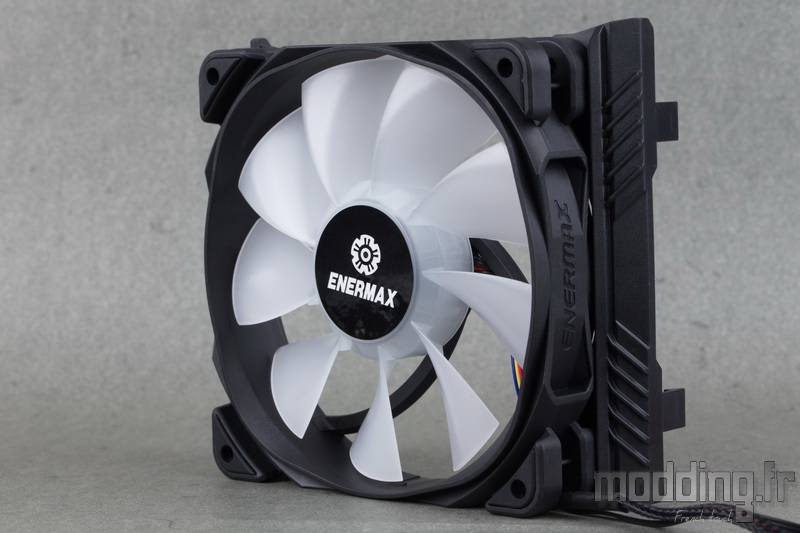

Contrairement à la majorité des ventirads qui emploie un système de fixation du ventilateur sous la forme d’attaches métalliques, l’ETS-T50 Axe aRGB prévoit une armature plastique qui vient alors se clipser sur le bord des ailettes du radiateur.

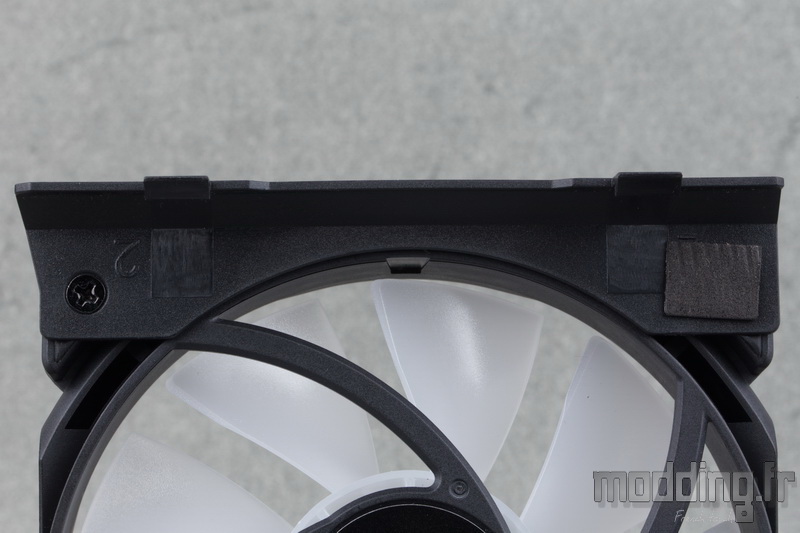

Cette armature se présente en deux parties reprenant la couleur de la version du ventirad.

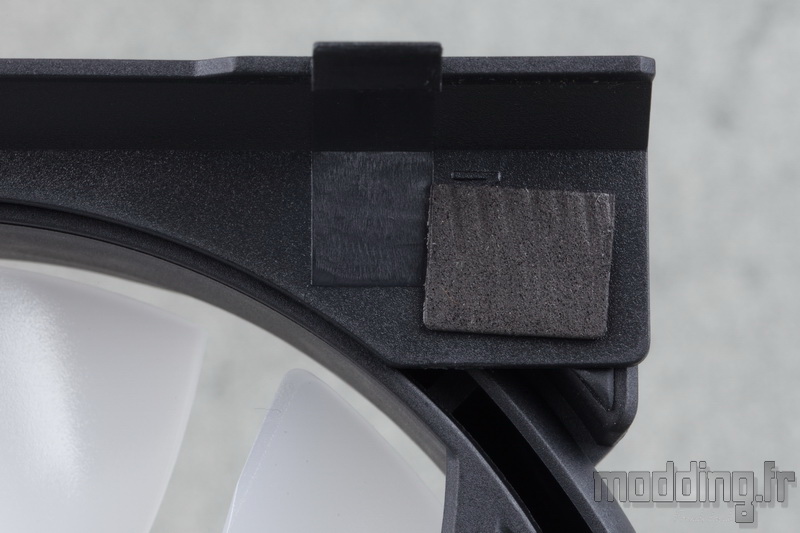

Des patins en caoutchouc amortissent le contact du plastique avec les ailettes du radiateur.

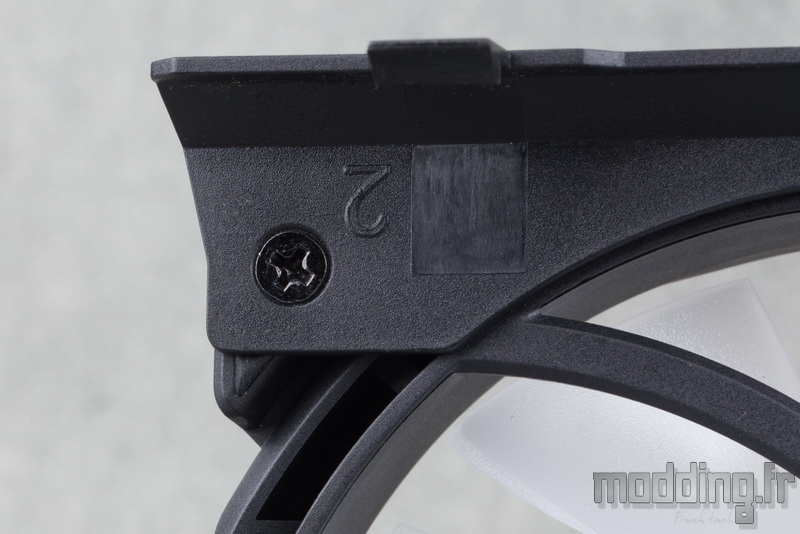

Ils dissimulent les vis assurant l’assemblage de cette armature sur le ventilateur.
Chacun de ces éléments comporte deux languettes se finissant par un clip afin d’assurer la fixation du ventilateur sur l’ETS-T50 Axe aRGB.

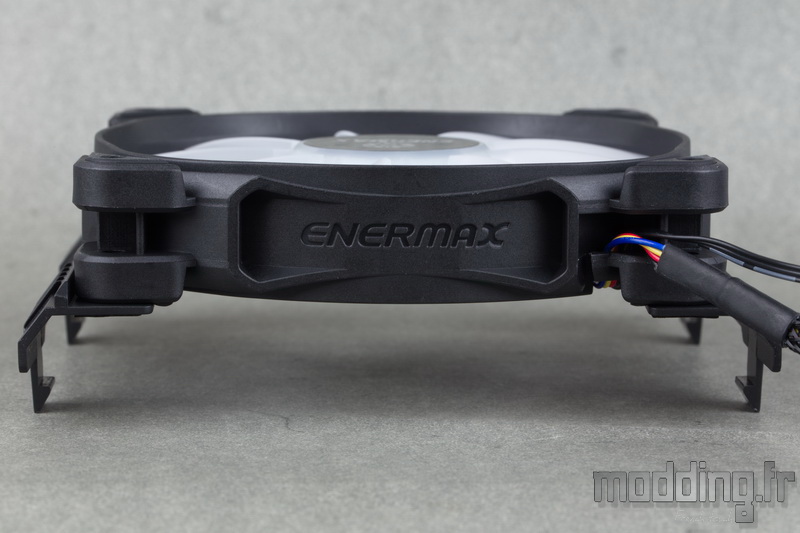

L’épaisseur est de 25 mm.
On note que la marque soigne l’aspect du cadre de son ventilateur, lui conférant un style original, et en profite pour y apposer son nom.

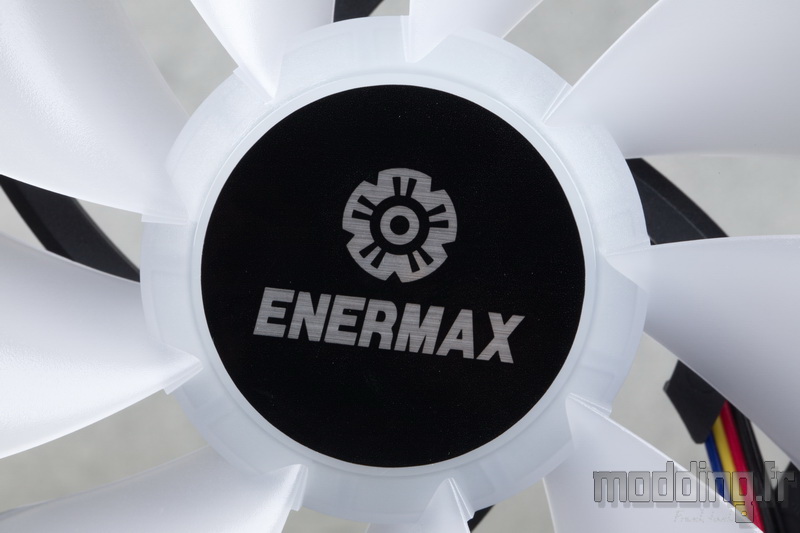

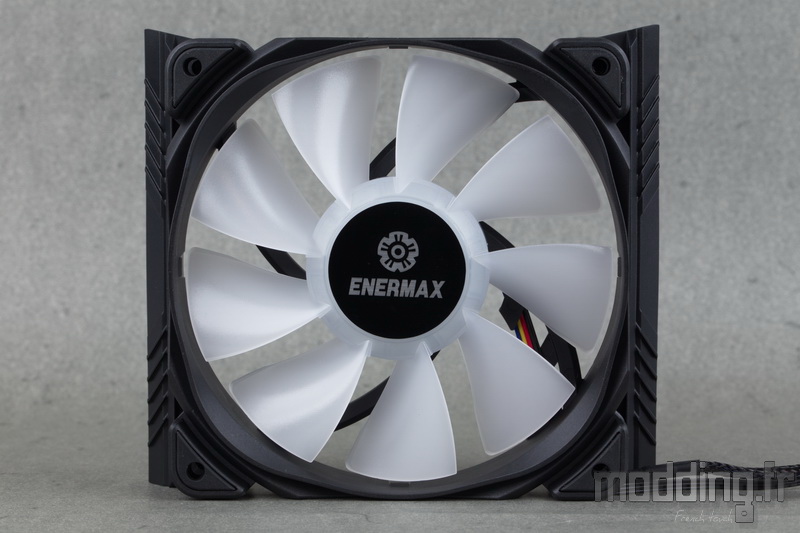

Le centre des pales arbore le logo Enermax doté d’un aspect métallisé sur un fond noir.

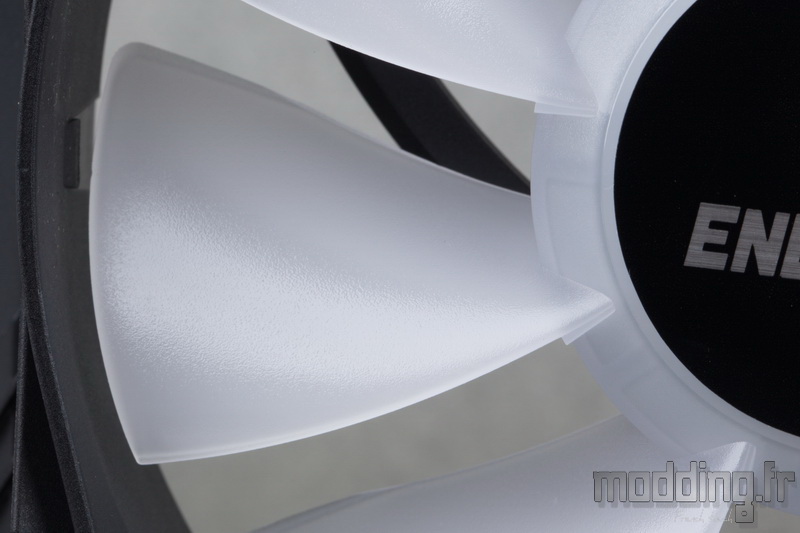

Les 9 pales revêtent un aspect blanchâtre qui assure une meilleure diffusion de l’éclairage des LED sur toute leur surface.
Point d’artifice visant à améliorer le flux d’air, leur forme demeure trapue, certainement bien étudiée afin d’optimiser leur rendement et notamment la pression statique.

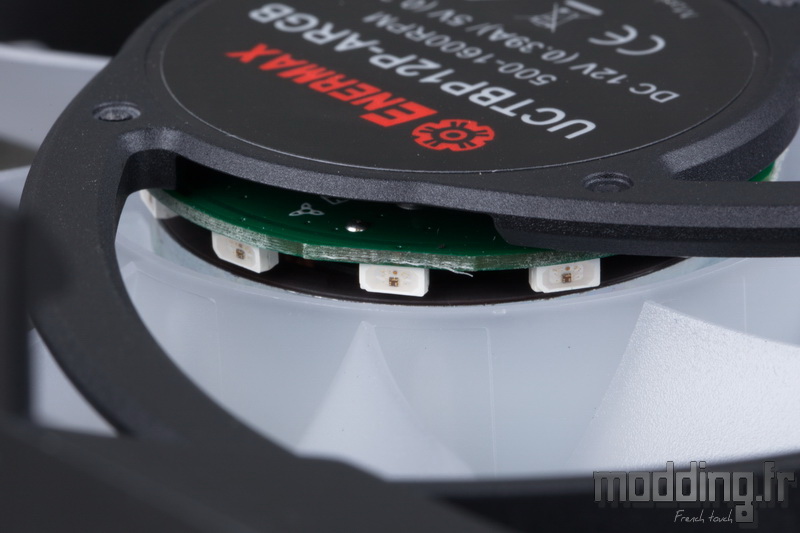

Les LED sont reparties au centre des pales, soudées sur la platine électronique.
Nous avons ainsi 12 modules aRGB qui se chargent de diffuser leurs photons colorés vers les pales translucides.

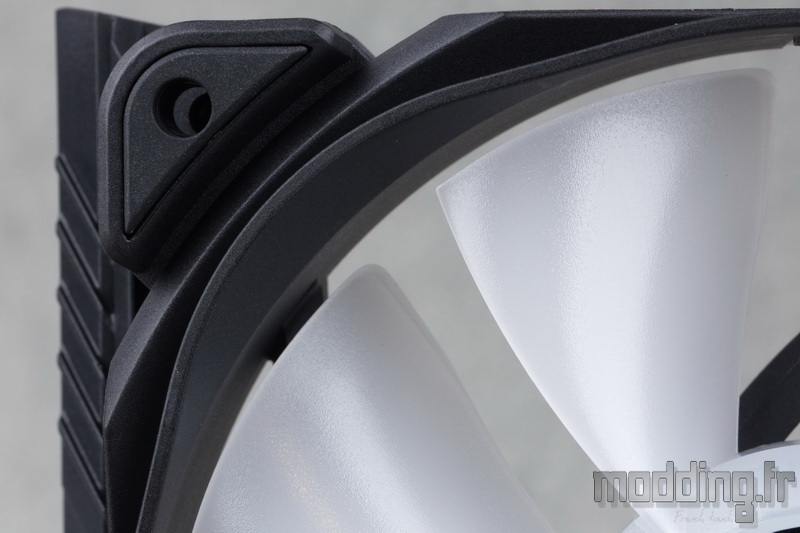

On remarque que le cadre, sur sa face externe, adopte une forme en corolle, s’évasant au niveau des coins. Ce qui n’est pas sans rappeler le cadre du ventilateur d’une certaine marque allemande.

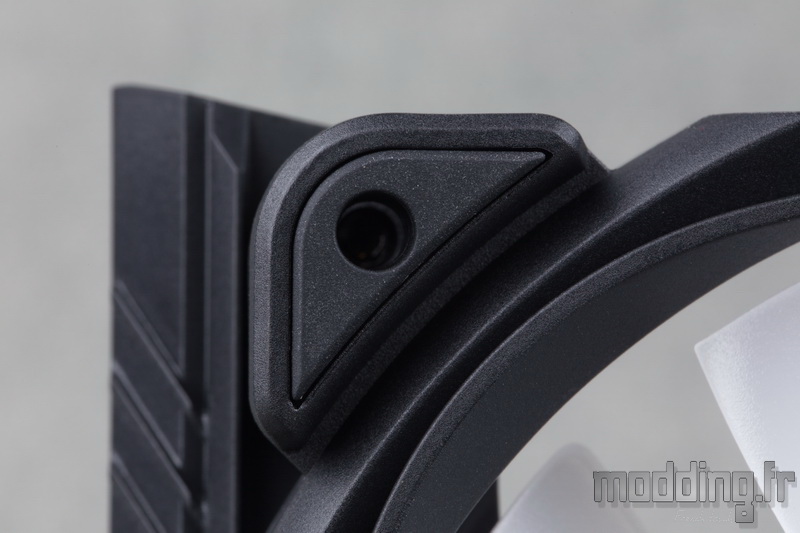

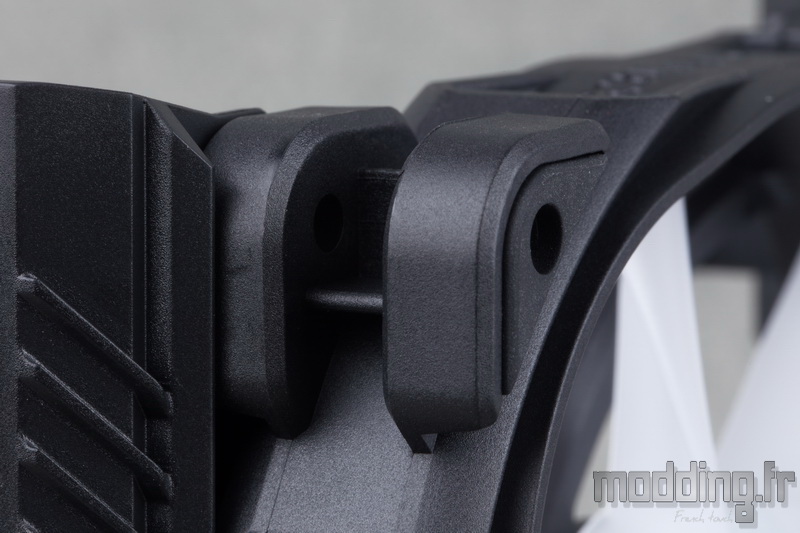

Les coins sont équipés de patin en caoutchouc sur les deux faces.
L’espace entre ces deux faces est laissé libre.
Néanmoins, on note la présence de deux petits renforts perpendiculaires.

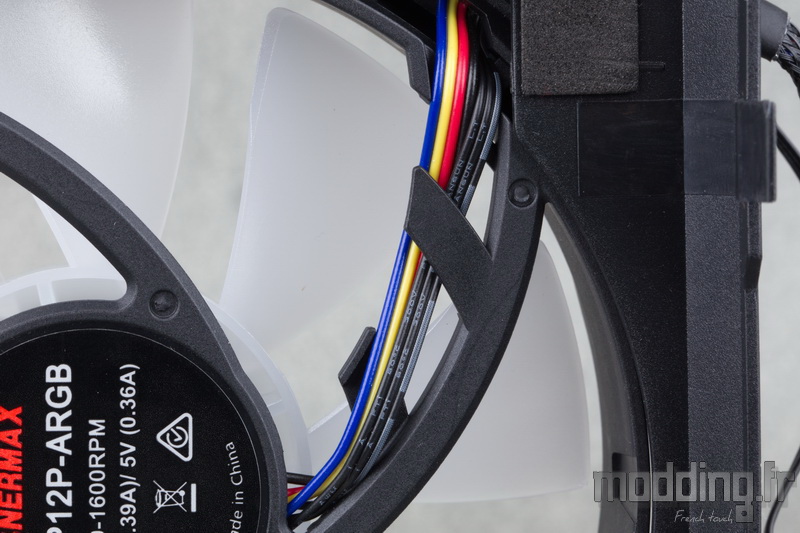

Étonnamment, le câble d’alimentation propre au ventilateur est composé de fil de couleur…

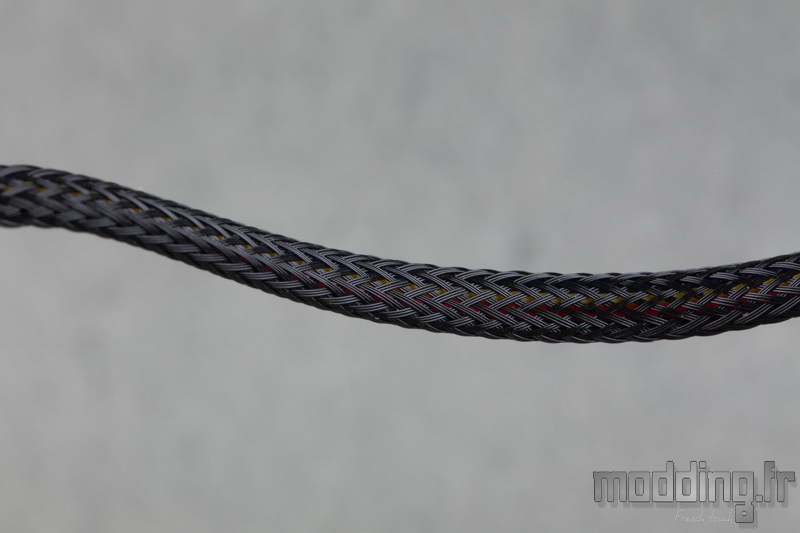

Même si, à sa sortie du cadre, le câble revêt une gaine tressée noire.
Il mesure pas moins de 500 mm !
Et se termine par une prise 4-pins traduisant la gestion PWM de la ventilation.
Le câble alimentant les LED aRGB est constitué de 3 fils noirs.
Il n’est point habillé de gaine tressée.
Lui aussi mesure 500 mm et aboutit à une prise aRGB de type 5V/D/-/G femelle.

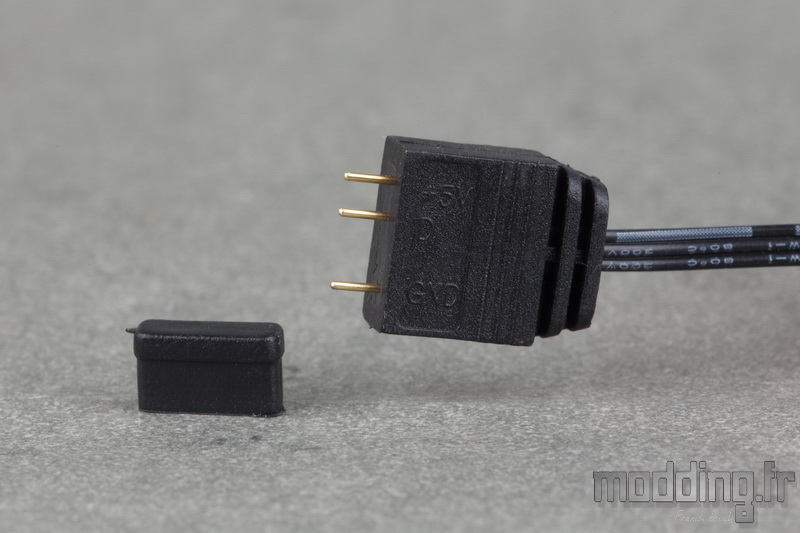

De cette prise sont repiqués trois autres fils noirs aboutissant 100 mm plus loin sur une prise aRGB de type 5V/D/-/G mâle dont les picots sont protégés par un capuchon.
Cette prise permet de connecter une eventuelle bande de LED aRGB.
Il est à noter que l’ETS-T50 Axe aRGB ne dispose pas de contrôleur externe permettant de gérer l’éclairage de son ventilateur.
Cependant, Enermax met en place un mode arc-en-ciel par défaut lorsque l’on alimente le ventilateur en branchant sa prise 4-pins.
Pour profiter des nombreux aspects que peuvent présenter les 12 LED aRGB, nous devons disposer d’une carte mère compatible avec la technologie adressable de ces LED RGB.
La carte mère doit être impérativement équipée d’un header aRGB de type 5V/D/-/G.
Ainsi, nous profitons de la partie logicielle afin de modifier la couleur des LED et de sélectionner l’un des modes dynamiques que propose le logiciel.
Le roulement du ventilateur est de type Twister Bearing.
Sous ce nom exotique se cache un axe dont l’extrémité est maintenue en place par un petit aimant (2) positionné au fond du rotor.
Un système d’autolubrification vient huiler en permanence l’axe du rotor tout en s’entortillant autour de ce dernier (Twist).
Ce dispositif garantit une durée de vie de 160 000 heures.

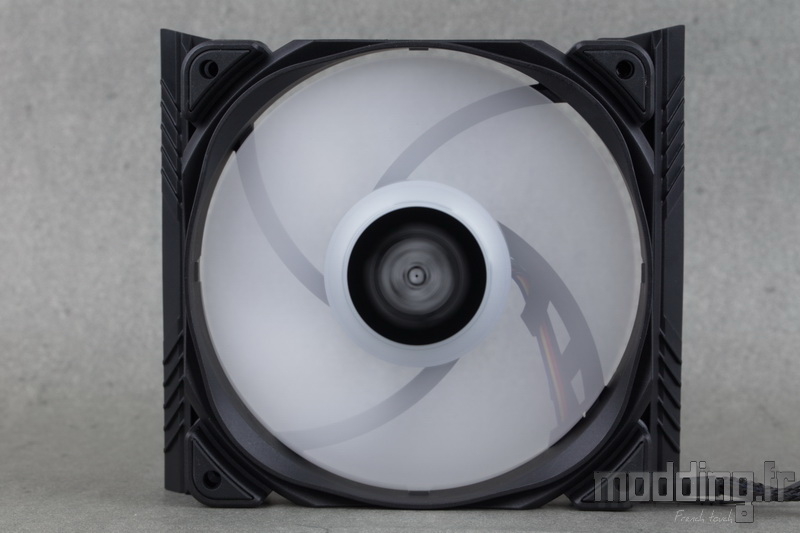

La vitesse de rotation s’étale de 500 tr/min à 1600 tr/min.
La vitesse maximale engendre un débit d’air de 71.32 CFM soit 121.17 m3/h et une pression statique de 3.07 mm H2O.
