Les caractéristiques :
Le packaging met en avant l’ETS-T50 Axe aRGB dans ses deux déclinaisons : une version noire et une version blanche.
Une pastille rouge identifie le modèle présent dans la boite.
Comme la principale nouveauté se situe au niveau de la ventilation et notamment du rétroéclairage aRGB, le ventilateur est flashé en action, toutes LED allumées.
Sous le nom du ventirad, une série d’icônes nous informe sur la synchronisation de l’éclairage avec les différentes marques de cartes mères gérant la technologie adressable des LED RGB.
Un petit encart nous renseigne sur le TDP maximal supporté par l’ETS-T50 Axe aRGB.
Le logo Enermax, positionné dans le coin supérieur à gauche, complète le tableau.
Sur l’un des côtés de la boite, nous retrouvons l’ETS-T50 Axe aRGB accompagné de quelques légendes mettant en avant ses principales caractéristiques. Des modélisations 3D viennent illustrer les propos.
Le bord opposé affiche le tableau des spécifications.
Trois schémas, représentant les différentes vues du ETS-T50 Axe aRGB, reportent les moindres dimensions.
Un texte en anglais reprend les diverses caractéristiques.

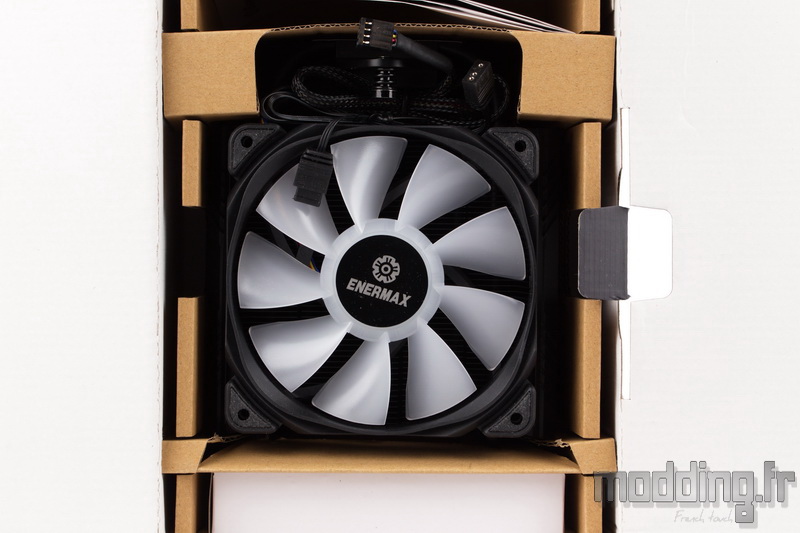

Le ventirad est bien installé dans une structure cartonnée interne afin de le protéger efficacement des aléas du transport.

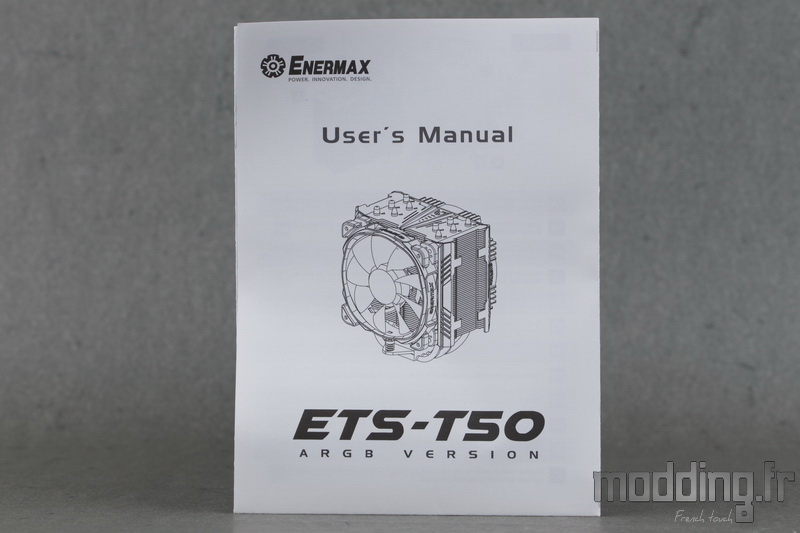

Nous avons le guide d’utilisation.
Il se présente sous la forme d’un livret.
Chaque page présente une étape du montage en fonction du Socket. Nous avons un ou deux schémas qui s’accompagnent d’une explication traduite en plusieurs langues, dont le français.
Nous trouvons que les schémas sont de trop petite taille et certaines explications s’avèrent trop succinctes.
Une vidéo est présente sur le site Enermax afin de mieux apprécier les étapes de montage. On note que le blocage des vis de fixation au sein de la backplate est légèrement différent sur cet ETS-T50 Axe aRGB.
Nous détaillons toutes les étapes de montage dans la rubrique adéquate.
L’ensemble du bundle prend place dans une petite boite blanche.

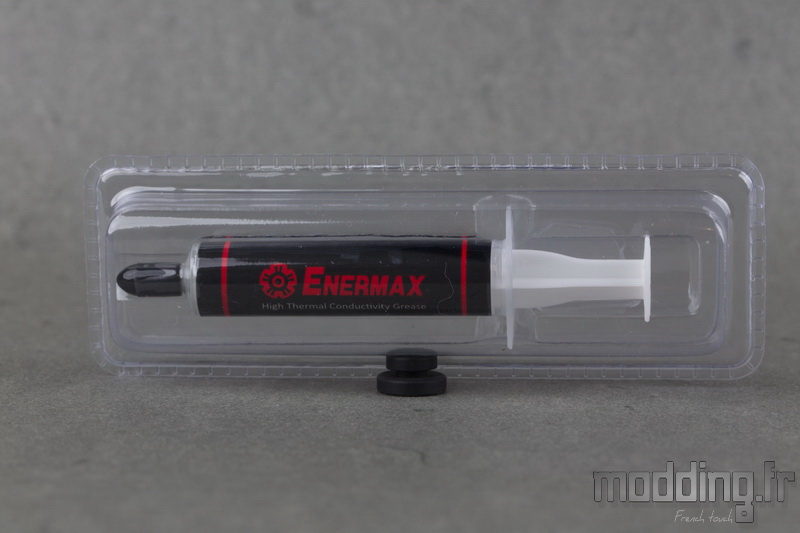

Enermax fournit une grosse seringue de pâte thermique (Dow Corning TC-5121).
Cependant, on ne connait pas réellement la quantité de pâte thermique que contient cette seringue.

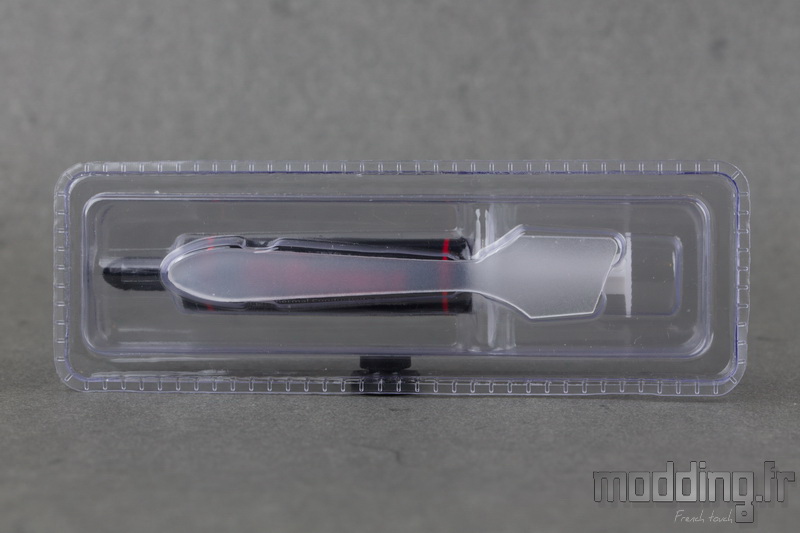

Par contre, Enermax fournit aussi la spatule pour les adeptes de l’application de la pâte thermique sur l’ensemble de la surface de l’IHS.
Le système de fixation du ETS-T50 Axe aRGB reprend les grandes lignes du système de fixation présent dans les AIO de la marque comme l’Aquafusion.

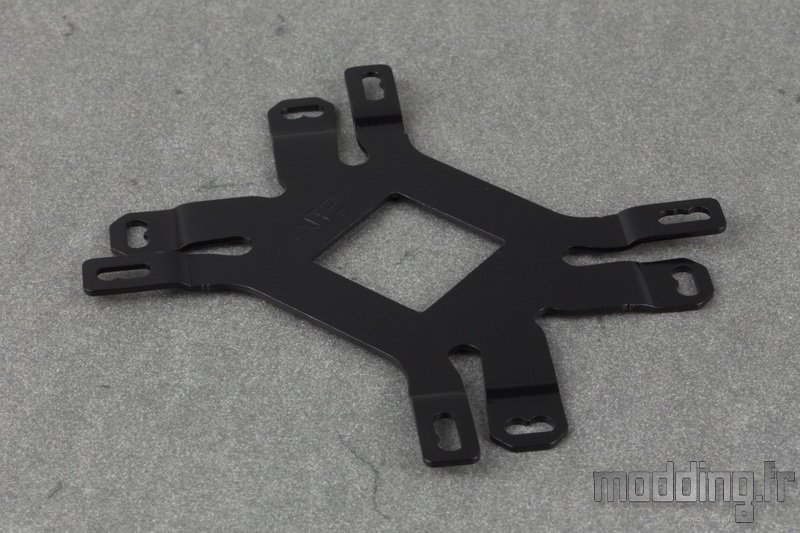

Nous disposons d’une backplate commune aux Sockets Intel et AMD dont l’AM4.
Elle est en acier et recouverte d’une peinture noire. L’ensemble des accessoires entrant dans la fixation du ventirad est vêtu de cette couleur noire, à deux éléments prés, et ce, quelle que soit la version du ETS-T50 Axe aRGB.

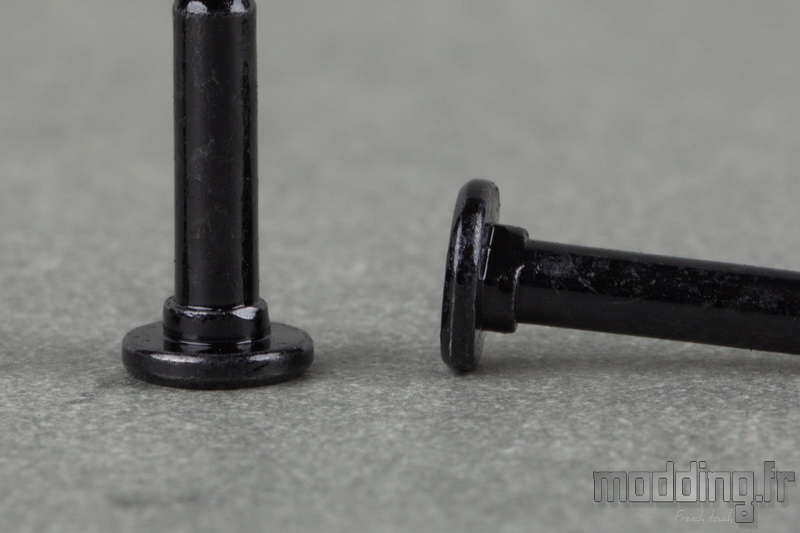

4 longues vis prendront place au niveau des branches de cette backplate.
On remarque la présence d’un méplat au niveau de la base de leur tête ronde. Une forme qui est reprise au niveau des orifices des branches de la backplate.
Nous verrons tout cela plus en détail dans la section montage.
Afin que ces vis tiennent en place sur la backplate, la marque fournit un jeu de 4 rondelles en plastique.
Le diamètre interne est légèrement plus petit que le diamètre de la partie lisse des vis de fixation afin qu’elles restent bien en place.
Nous avons 4 entretoises en plastique noir.
Les pattes de fixation spécifiques aux Sockets Intel.
Les trous les plus externes sont dédiés aux Sockets : 2011 (-3) square ILM et 2066 (voire 1366).
Les plus internes sont spécifiques à l’ancien Socket 775.
Les orifices centraux concernent les Sockets 115x et 1200.

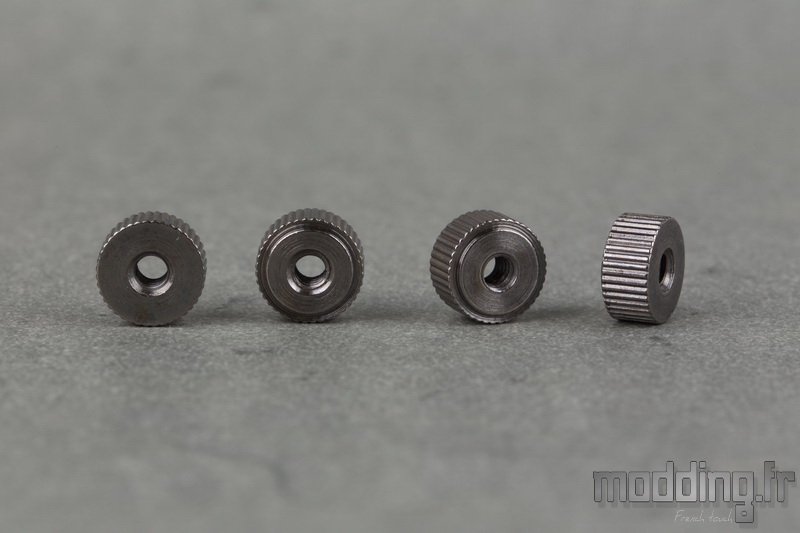

4 écrous assurent l’assemblage de ces platines sur les longues vis de fixation.
On ne saurait expliquer le revêtement spécifique de ces écrous… Quelque peu différent de la couleur noire présente sur les autres accessoires de montage.
Les Sockets 20xx se passent de backplate, les entretoises se vissent directement sur l’armature du Socket.

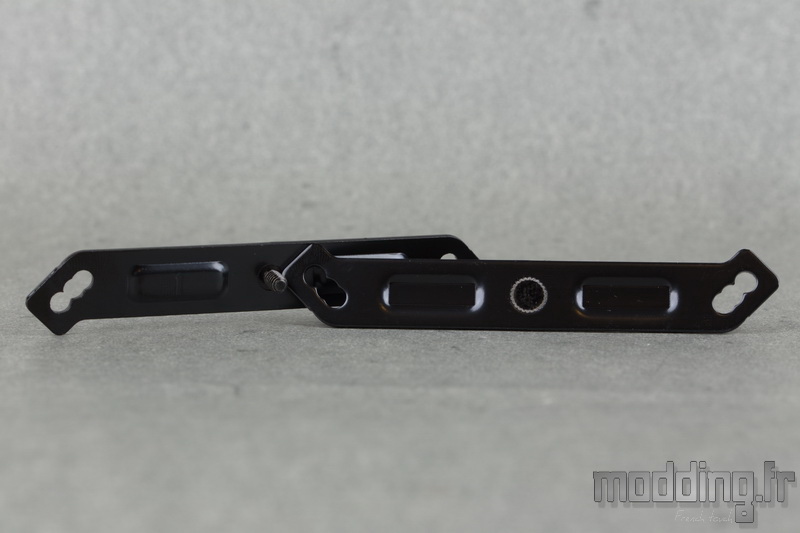

Nous finissons cet inventaire par la platine de fixation dédiée aux différents Sockets AMD.
Les spécifications :
ETS-T50 AXE
|
Dimensions (H x L x P) |
160 x 138.7 x 112.5 mm |
Dimensions radiateur (H x L x P) |
160 x 135.2 x 65 mm |
Poids avec ventilateur |
955 g |
Matériau |
Cuivre / Aluminium |
Couleur |
Noir ou blanc |
Nombre d’ailettes |
54 |
Nombre de caloducs |
5 (6 mm diamètre) |
Compatibilité |
Intel LGA2011(3)/2066/1200/115x
AMD FM1/FM2(+)/AM3(+)/AM4 |
Ventilateur
|
Dimensions |
120 x 120 x 25 mm |
Rétroéclairage |
Oui (aRGB – WS2812B) |
Vitesse de rotation |
500 – 1600 tr/min |
Niveau sonore max |
24 dBA |
Débit d’air max |
71.32 CFM (121.17 m3/h) |
Pression statique max |
3.07 mm H2O |
Ampérage / Puissance |
0.12 A / 1.44 W |
Câble PWM
|
Connectique |
4 pins (PWM) |
Longueur du câble |
500 mm |
Gainage du câble |
Oui |
Couleur du câble |
Fil couleur |
|
|
Type de roulement |
Twister Bearing |
Durée de vie |
160 000 h |
TDP |
230 W |
