Le montage : Socket 115x
Dans un premier temps, nous installons les pattes de fixation sur la platine du MasterAir G100M.
Les extrémités des pattes sont tournées vers l’extérieur.
On utilise la petite vis qu’on insère sous la platine alors que la patte de fixation prend position au-dessus de celle-ci.
On prête attention à placer le bord incurvé de la patte de fixation vers le haut.

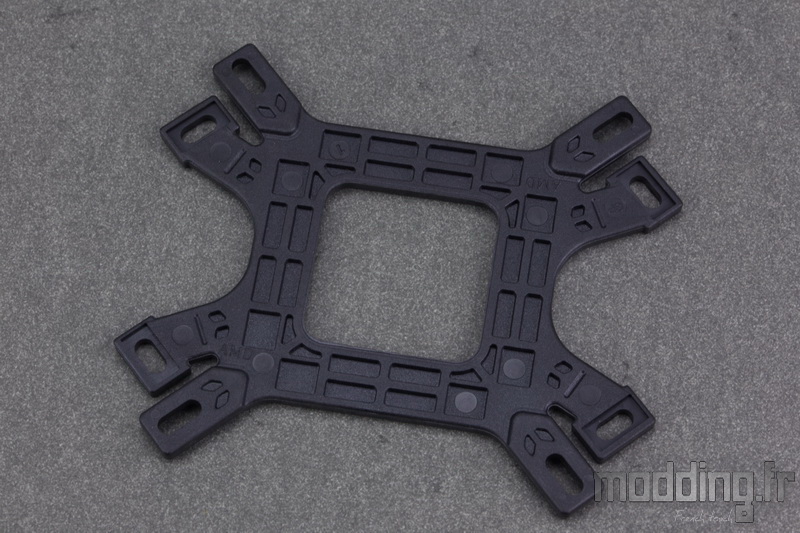

La backplate est commune aux deux Sockets (Intel et AMD).
Les branches larges sont dédiées au Socket AMD tandis que les branches plus longues et plus étroites sont dédiées au Socket Intel.
On glisse le cylindre taraudé avec sa base plate du coté de la structure creusée.
Afin de fixer ce cylindre et de le maintenir en place pour qu’il corresponde à l’entraxe du Socket Intel désiré, nous utilisons le capuchon en plastique spécifique au Socket Intel.
A la base de la branche de la backplate, on note la présence de trois en encoches sur l’une desquelles vient se clipser le capuchon.
Ainsi pour le Socket 115x, nous prenons en compte l’encoche centrale (La plus interne correspond au Socket 775 et la plus externe au Socket 1366).
Avant de passer aux autres cylindres, il faut vérifier que celui-ci s’insère parfaitement au fond du capuchon.
Le plus simple étant en fait d’enfoncer le capuchon au fond de la branche de la backplate ce qui permet de prendre en charge le cylindre dans son logement, ensuite nous ajustons la position du capuchon de façon à ce qu’il se clipse sur l’encoche centrale.
La backplate étant prête, on la place à l’arrière de la carte mère.
La face interne correspondant au Socket AMD intègre une structure creusée définissant ainsi un espace qui prend en compte les vis de fixation du Socket.
La backplate en place, les points de fixation passent au travers des trous positionnés autour du Socket.
Nous mettons en place les entretoises avec un serrage manuel.
On note la présence d’un léger à la base de la tige filetée, ce qui évite que toute l’entretoise soit en contact avec le PCB de la carte mère. Ainsi Cooler Master se passe d’inclure une rondelle à ce niveau.
On met en place la pâte thermique.
On vous laisse le choix de la méthode : grain de riz qui se fait éclater par la pression du bloc ou étalement au préalable de la pâte sur le CPU.
Puis on installe le MasterAir G100M…
Mais… Mais voilà t’y pas que nos barrettes mémoire gènent la mise en place du ventirad !!!
Aïe…
On retire une barrette mais cela reste insuffisant…
Il nous faut aussi retirer la seconde pour ne laisser que les deux barrettes les plus externes…
Et même là, le MasterAir G100M n’est pas loin du troisième slot mémoire, mais bon ça passe maintenant.
OK…
Nous pouvons revenir à nos moutons et finir l’installation du ventirad sur le processeur.
On glisse les pattes de fixation de façon à faire coïncider le filetage des entretoises avec l’ouverture centrale correspondant à notre Socket 115x.
Tout en exerçant une pression au centre du ventirad avec notre main, pour que celui-ci ne se décolle pas du CPU et gâche ainsi la pâte thermique avec introduction de bulle d’air, nous vissons les boulons tour à tour en respectant un schéma croisé …

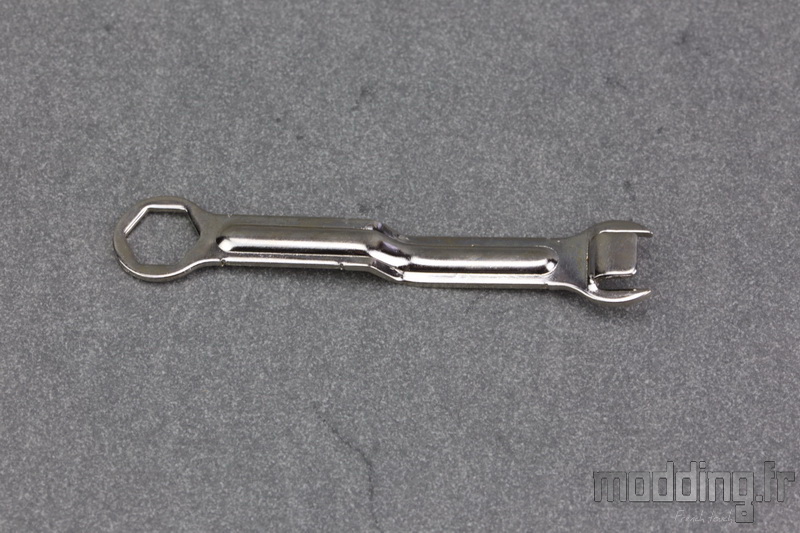

Il est conseillé de finir le serrage avec l’outil adéquat inclus dans le bundle, sans pour autant trop forcer non plus.
Voilà pour la théorie mais en réalité c’est un peu plus compliqué que ça…
Non sans être insurmontable… Mais le diamètre de 145 mm du MasterAir G100M rend moins facile l’accès aux points de fixations.
Du coup, pour justement nous faciliter la tâche, il nous a fallu retirer les deux autres barrettes mémoires…
… L’accès aux deux autres points de fixation dépend principalement de la taille des dissipateurs et donc de votre carte mère…
De notre coté, avec notre carte mère, le serrage de ce boulon fut celui qui nous a posé un léger problème car l’outil ne pouvait bien le prendre en charge.
Mais avec un peu de patience, nous sommes arrivés à nos fins.
Est-ce que pour autant une fixation du MasterAir G100M par l’arrière de la carte mère serait-elle plus judicieuse? Nous restons dubitatifs…
Le soucis principal reste tout de même la compatibilité limitée avec certaines barrettes mémoire…
Comme on peut le voir sur cette photo, le MasterAir G100M couvre largement les deux premiers slots mémoire.
En ce qui concerne une carte mère ATX Socket Intel 1151, nous avons mesuré une clairance de 38 mm pour le premier slot et de 43 mm pour le second slot.
La mesure est prise à partir du bord supérieur du slot mémoire, on rajoute 4 mm pour connaitre la hauteur réelle des barrettes mémoire compatibles.
Comment se présente le MasterAir G100M sur une carte mère mini-ITX.
On constate que les deux slots memoires restent aussi bien couverts par notre soucoupe volante.
Cependant le port PCIe reste à bonne distance.
La distance mesurée au niveau du slot mémoire le plus interne est de 36 mm et passe à 40 mm sur le second slot.
On rajoute ici aussi les 4 mm pour connaitre la hauteur réelle de la barrette mémoire compatible.
On branche la prise 4-pins du ventilateur sur la prise CPU-Fan de la carte mère afin de profiter de la gestion PWM.

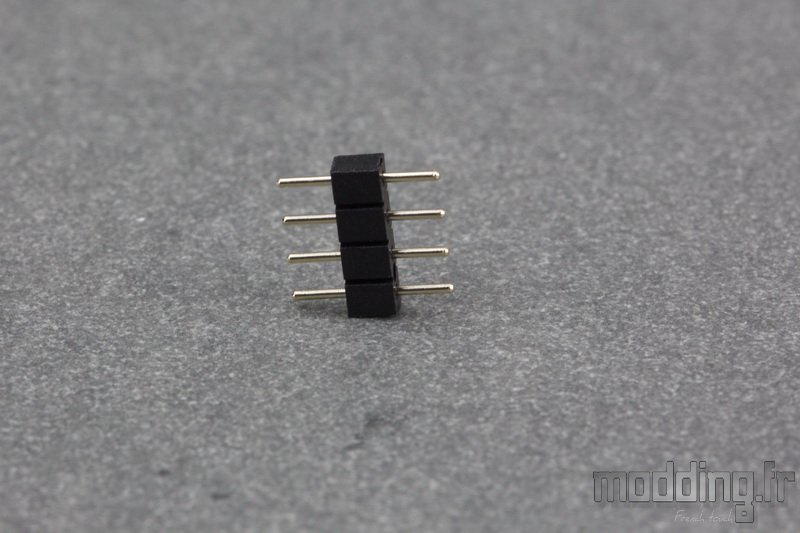

Si on veut utiliser le contrôleur RGB de Cooler Master, nous rajoutons l’adaptateur spécifique au câble RGB du MasterAir G100M.
Sinon on branche directement la prise RGB du ventirad sur le header RGB de la carte mère si cette dernière intègre cette technologie. Nous profitons alors d’une gestion logicielle et cela permet d’harmoniser le rétroéclairage RGB du ventirad avec celui de la carte mère.
Les moteurs sont allumés…
Nous sommes fin prêt pour enclencher la phase test…
