Le ventirad :
Nous voici avec ce fameux O.V.N.I. sorti tout droit de l’univers Cooler Master!!!
Etant donné que le ventilateur du MasterAir G100M reste totalement solidaire du reste de la structure (ou du moins il faut démonter la structure pour avoir accès audit ventilateur), nous avons retiré la rubrique “ventilateur” habituellement détaillée avec les autres ventirads.
Le MasterAir G100M se comporte comme un système Aircooling de type Top Flow, le ventilateur souffle alors en direction des ailettes.

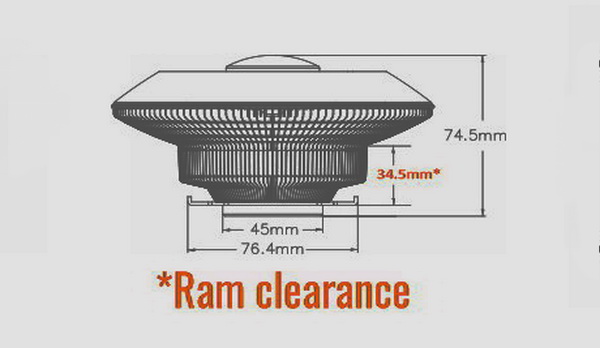

La hauteur totale est de 74.5 mm pour un diamètre de 145 mm.
Le diamètre intermédiaire au niveau de la partie verticale des ailettes est de 83 mm.
Nous verrons dans la rubrique montage, que la pente créée par le profil des ailettes a une incidence directe sur la compatibilité du MasterAir G100M avec les barrettes mémoire.
Ainsi au niveau du diamètre intermédiaire, la hauteur disponible est de seulement 34.5 mm.
Une valeur qui augmente bien évidement au fur et à mesure que l’on se rapproche de la périphérie.

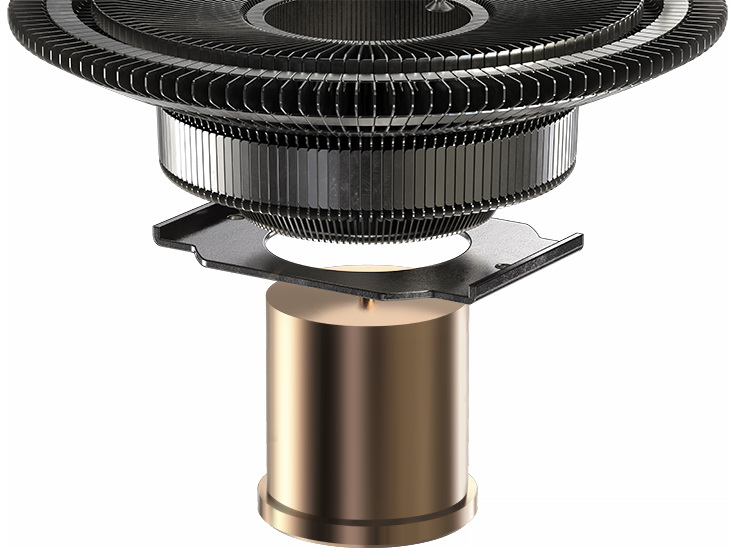

En se référant aux données du site Cooler Master, le MasterAir G100M est constitué d’une colonne centrale dont la base est en contact avec le processeur.
D’un diamètre de 41.2 mm sur une hauteur de 46.3 mm, cette colonne s’insère au centre d’une multitude d’ailettes.
Ces ailettes en aluminium convergent ainsi vers cette colonne.
Plus resserrée au fur et à mesure que l’on s’approche de la base…
… Elles s’écartent à mesure que l’on s’approche du sommet telle une fleur déployant ses pétales (amis poètes bonsoir !) .
On compte pas moins de 128 ailettes (+/- 10%… sait-on jamais si on s’est loupé dans notre décompte…).
Dans ce cratère formé par ces ailettes vient alors prendre place le ventilateur du MasterAir G100M.
Un ventilateur de 92 mm de diamètre dont le centre des pales recouvrant le rotor à 4 pôles…
… Et les pales elles-mêmes sont constitués d’une matière plastique translucide.
Cet aspect translucide facilite la diffusion la lumière, issue des 4 LEDs RGB placées sur le bord de la platine électronique, sur l’ensemble du ventilateur.
La partie des ailettes se trouvant au-delà des pales du ventilateur est recouverte par une structure en plastique noire finalisant ainsi la forme de soucoupe volante du ventirad.
Sur la périphérie de cette structure, on note la présence d’un liseré blanc translucide qui n’est autre que la seconde zone de rétroéclairage RGB du MasterAir G100M.
Dans la partie interne du capot, on distingue par ailleurs une structure blanche qui vient renforcer le rétroéclairage issu du ventilateur. Elle fait partie intégrante de la pièce plastique sous la forme d’un anneau qui inclut le liseré ci-dessus.
3 câbles émergent du ventirad.
Ils sont tous composés de 4 fils de couleur noire.
2 d’entre eux se réunissent dans une seule et même prise 4-pins.
Celle-ci se connecte à une autre prise spécifique d’où émerge un câble unique de 300 mm qui revêt…
… Une gaine tressée noire.
Il se termine par une prise RGB de type femelle.
Sur le manchon on distingue un triangle qui permet d’identifier l’emplacement de la connectique 12 V.
Il ne reste alors plus qu’à brancher cette prise sur le contrôleur RGB de Cooler Master (en intégrant l’adaptateur adéquat) ou sur le header RGB de la carte mère si cette dernière dispose de cette technologie.
Le troisième câble revêt, dès sa sortie du ventirad, une gaine tressée et parcourt les 300 mm pour s’insérer dans une prise 4-pins traduisant la gestion PWM du ventilateur.
De ce fait la vitesse de rotation de ce dernier s’étale de 600 à 2400 tr/min (+/- 10%).
La vitesse maximale engendre un débit d’air de 22.63 CFM soit 38.44 m3/h et une pression statique de 1.6 mmH2O.
Un film protège la base de la colonne centrale.
Comme il est stipulé en rouge et en anglais…. il est impératif de retirer le film avant d’installer le MasterAir G100M sur le processeur au risque de ne pas avoir les performances espérées…
Si on se réfère, à nouveau, à la photo issu du site Cooler Master, on distingue sur l’extrémité supérieure de la colonne une forme conique qui vise à obturer ladite colonne…???
En fait, ce cylindre n’est pas plein mais s’avère être un gros caloduc constitué d’une paroi en cuivre!!!
Un caloduc 7 fois plus gros qu’un caloduc classique comme le fait remarquer Cooler Master : “Super quick heat transfer is made possible with Heat Column at a massive Ø41.2, the equivalent of 7X the size of traditional heatpipes. The unification of heatpipes and base into one unit captures and efficiently transfers the heat from CPU like never seen before.“
D’après la marque, le fait d’avoir un unique tube caloporteur d’un tel diamètre tend à optimiser la vitesse de transfert de la chaleur et ainsi renforcer son efficacité.
La base de cet énorme caloduc est doté d’un diamètre de 45 mm.
Cooler Master fait l’impasse sur une finition miroir au profit d’une surface striée.
Le passage d’un diamètre de 41.2 à 45 mm permet d’emprisonner une platine en aluminium sur laquelle viennent se loger les pattes de fixation.
En attendant le test à proprement dit, nous allons nous attarder sur les subtilités du rétroéclairage que nous propose le contrôleur RGB de Cooler Master.

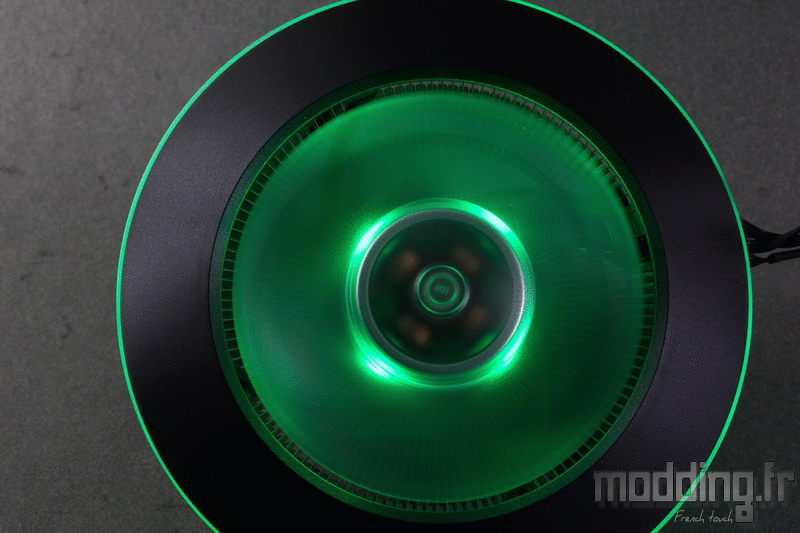

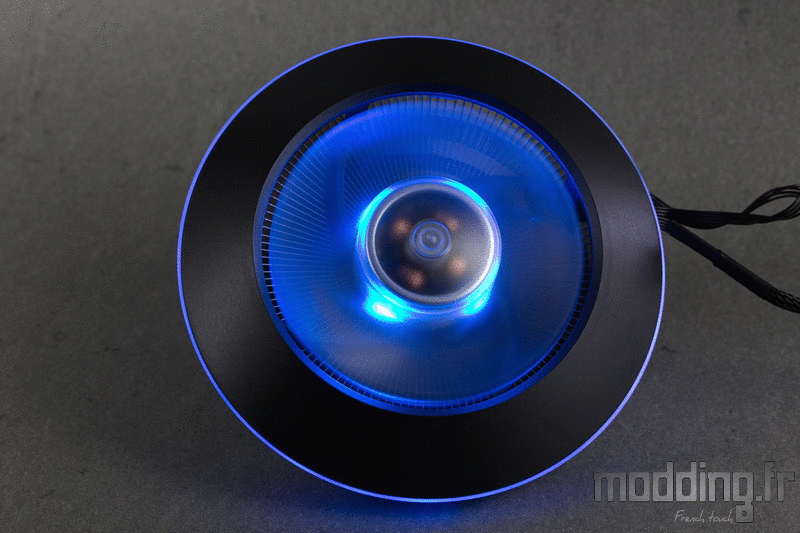

Le bouton central permet d’afficher l’une des 7 couleurs prédéfinies : Rouge, Vert, Bleu, Jaune, Bleu ciel, Violet ou Blanc froid.
Les 4 LEDs disposées sur la platine électronique du ventilateur diffusent de façon homogène leur lumière sur toute la surface des pales dudit ventilateur créant un bel halo coloré au sein du MasterAir G100M.
Cet halo est discrètement souligné par le bord interne de la structure blanche située sous le large anneau en plastique noir.

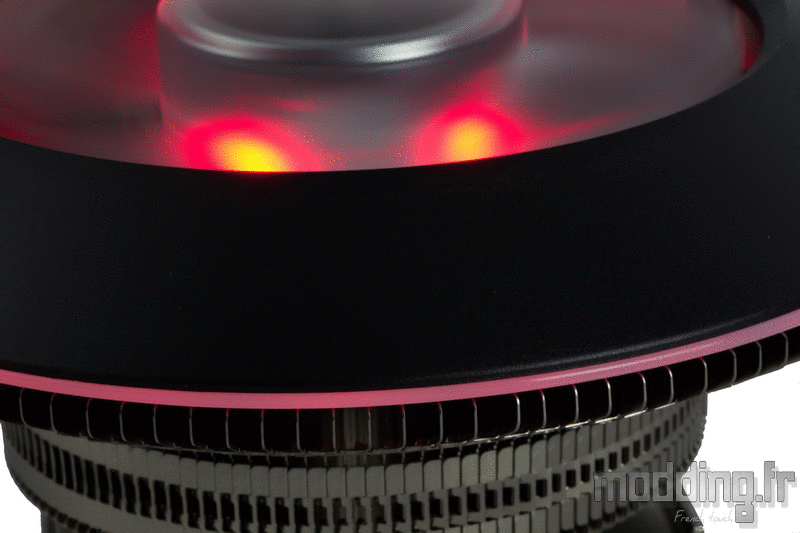

En périphérie de notre O.V.N.I., nous avons la seconde zone de rétroéclairage du MasterAir G100M avec ce fin liseré qui se pare de la même couleur que le ventilateur.
Le bouton doté de l’icone “soleil” permet de jouer sur l’intensité lumineuse du rétroéclairage et ce sur 5 niveaux.
Le troisième bouton permet de passer d’un mode à l’autre.

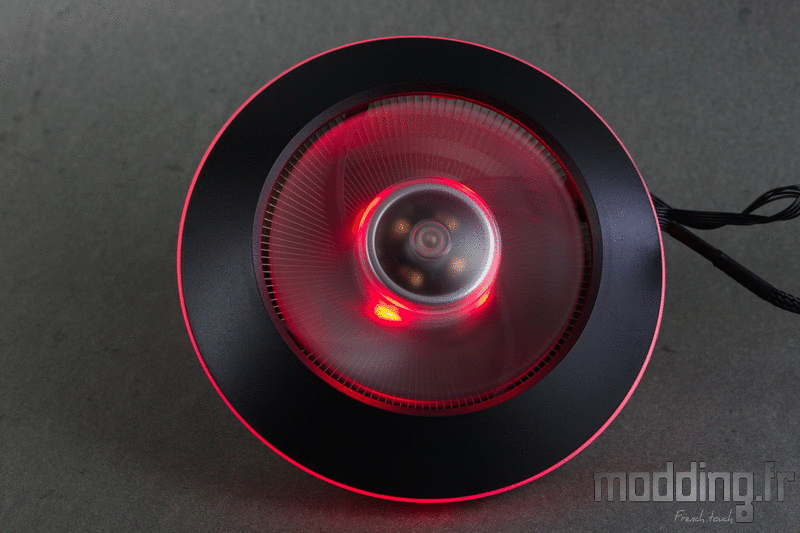

Nous avons sélectionné notre couleur rouge parmi les 7 prédéfinies, au premier appui sur le bouton “Mode” nous enclenchons un effet stroboscopique.

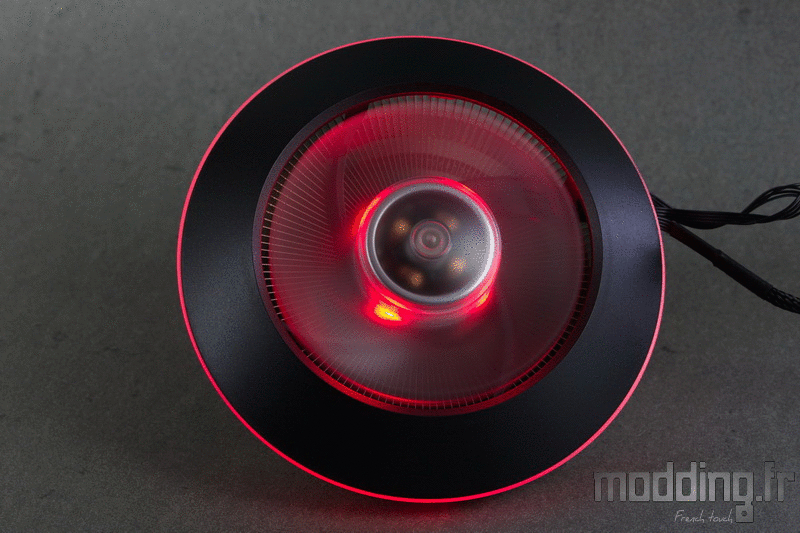

L’appui suivant enclenche un effet respirant sur la couleur sélectionnée.

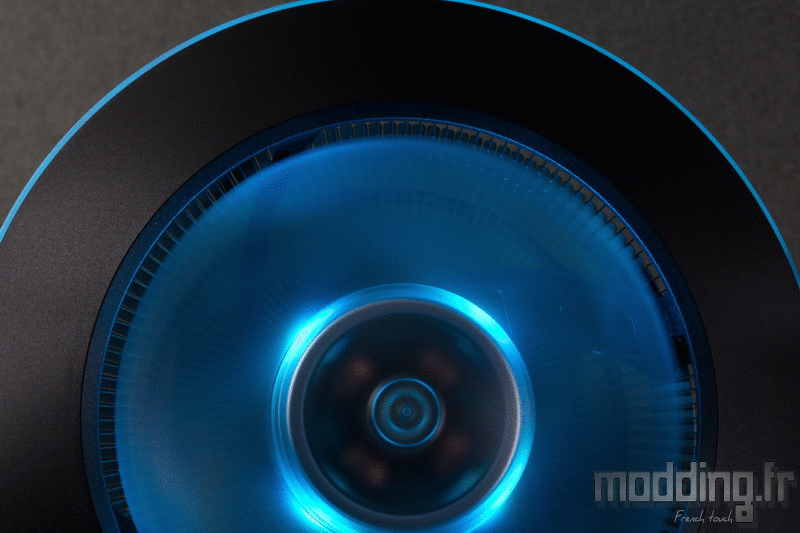

Viennent ensuite 3 modes Arc-En-Ciel mettant en action toutes les couleurs.
Chaque mode se différencie de par la transition entre chaque couleur. Nous avons une première transition en continue, une seconde transition liée à un effet respirant et une troisième dotée d’un effet stroboscopique.
Comme toutes les couleurs sont engagées dans ce mode, le bouton central revêt un autre rôle : vitesse d’exécution sur trois niveaux, ainsi les couleurs défilent +/- vite.

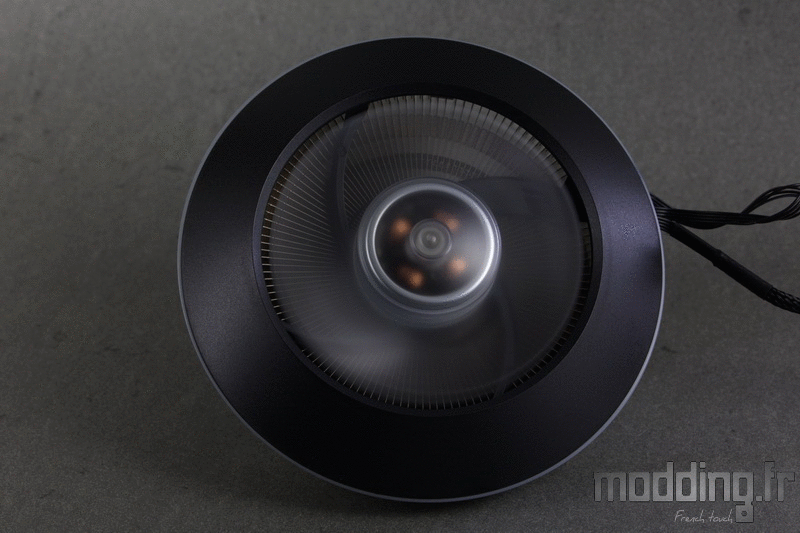

L’appui suivant revient sur le mode statique mais nous avons noté la présence d’un petit détail dans ce mode au niveau des LEDs issues du ventilateur.
En effet, celles-ci ont tendance à scintiller…!!!
En fait, Cooler Master reprend le principe du mode Mirage vu sur leur ventilateur MasterFan Pro. Certes l’effet est moins poussé car on ne peut pas vraiment modifier la fréquence de scintillement des LEDs. De plus avec le niveau maximal d’intensité lumineuse, l’effet ne se voit pas.
Par contre dès que l’on sélectionne le niveau d’intensité lumineuse intermédiaire, l’effet Mirage apparaît +/- en fonction de la vitesse de rotation du ventilateur.
Le mouvement des pales apparaît alors gelé.
