Les caractéristiques :
Le MasterAir G100M prend place dans une petite boite dotée d’un fond noir anthracite, du moins sur sa face principale.
Une large place est occupée par la photo du ventirad tout en mettant en avant son rétroéclairage sur deux zones : le ventilateur en lui-même et un fin liseré sur le pourtour de la soucoupe.
Le logo de la marque ainsi que le nom du modèle complètent le tableau.
Sur l’un des cotés avec un fond violet cher à la marque, nous avons deux photos illustrant les deux principales caractéristiques du MasterAir G100M.
L’une esthétique avec le système de rétroéclairage et l’autre plus fonctionnelle avec une colonne centrale que nous détaillerons par la suite.
Un quart de tour et nous avons le système RGB qui est à l’honneur avec ses deux types de gestion :
- Un petit boitier de contrôle.
- Une compatibilité avec les cartes mères disposant de cette technologie et ce quelque soit la marque.
Un autre quart de tour et nous tombons sur le tableau des spécifications.
Trois schémas nous renseignent sur les diverses dimensions du MasterAir G100M.
Le dernier coté mentionne les diverses caractéristiques avec une traduction en plusieurs langues dont le français.

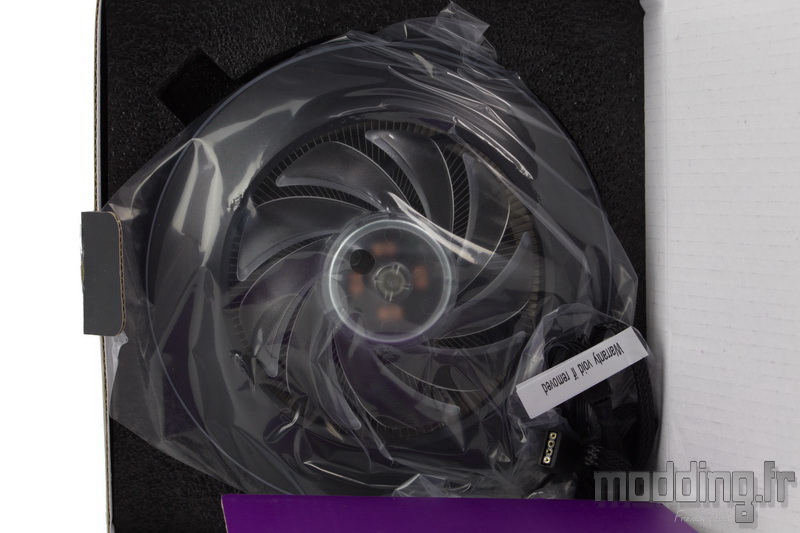

Le MasterAir G100M est emballé dans un film plastique pour le maintenir à l’abri de la poussière et il prend place au sein d’une mousse expansée afin de le protéger des aléas du transport.

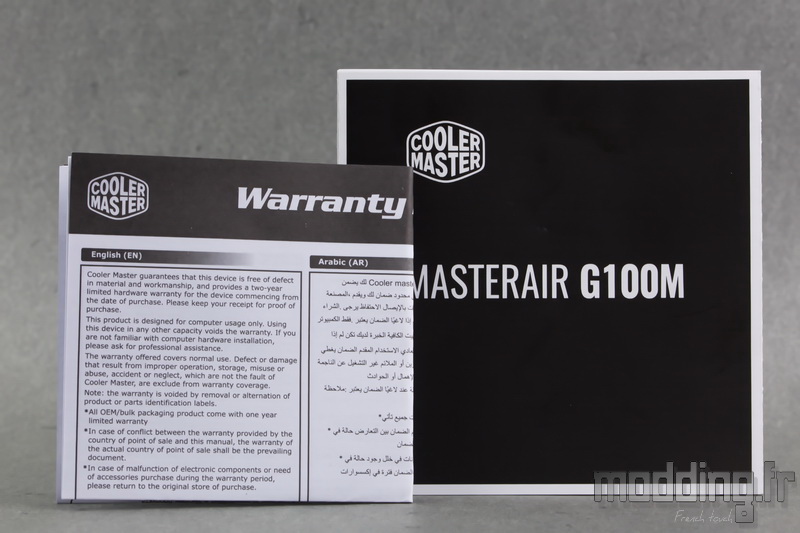

Nous trouvons deux dépliants dans le bundle.
Le premier nous informe sur les modalités de la garantie portée à 2 ans.

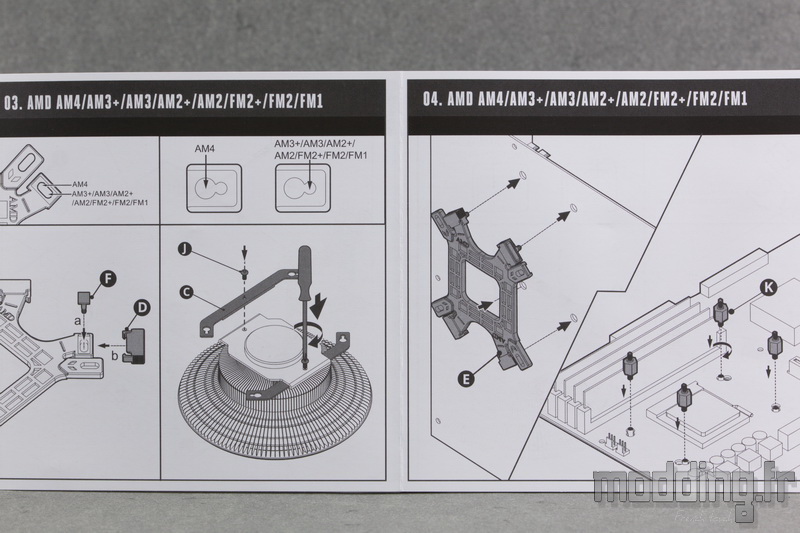

Le second n’est autre que le manuel d’installation.
Pas besoin d’avoir une traduction en français vu que de toute façon nous n’avons pas de texte… Cependant, une multitude de schémas très explicites nous renseignent sur les différentes étapes du montage.

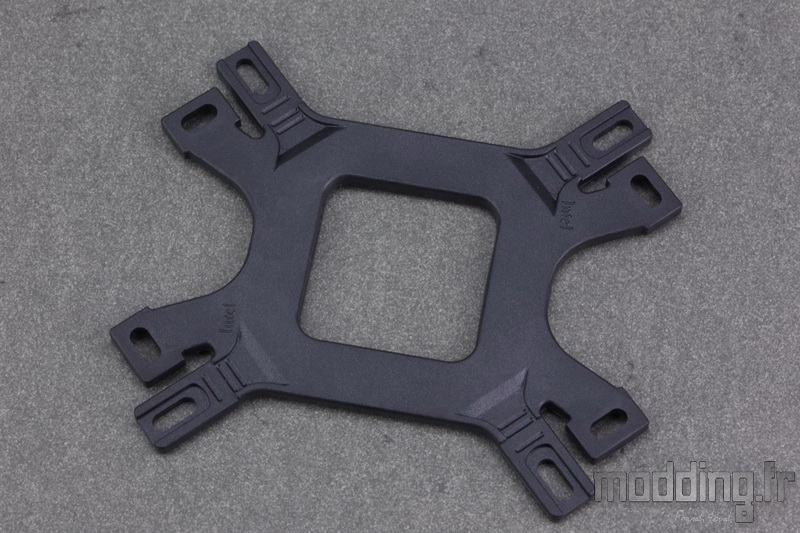

Au niveau des accessoires, nous avons la backplate qui est commune aux deux Sockets avec une face Intel…
… Et une face AMD.
La backplate est entièrement en plastique.

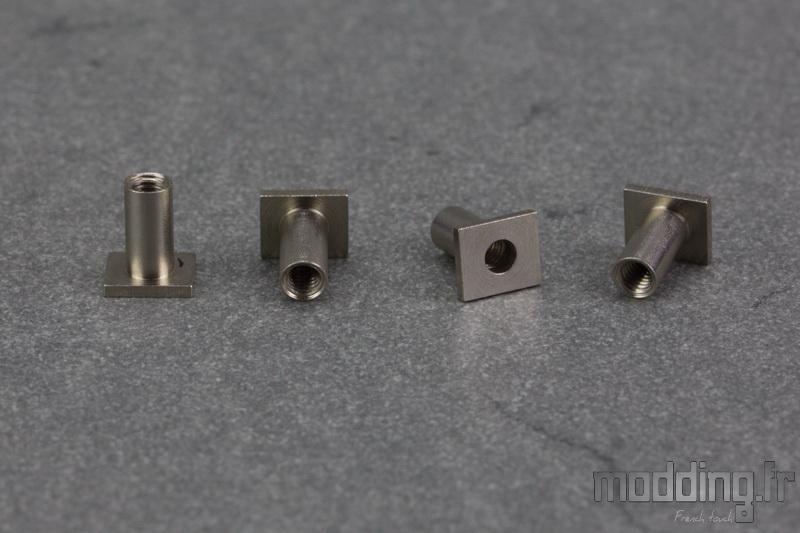

4 petits cylindres taraudés prennent place au niveau des branches de la backplate.

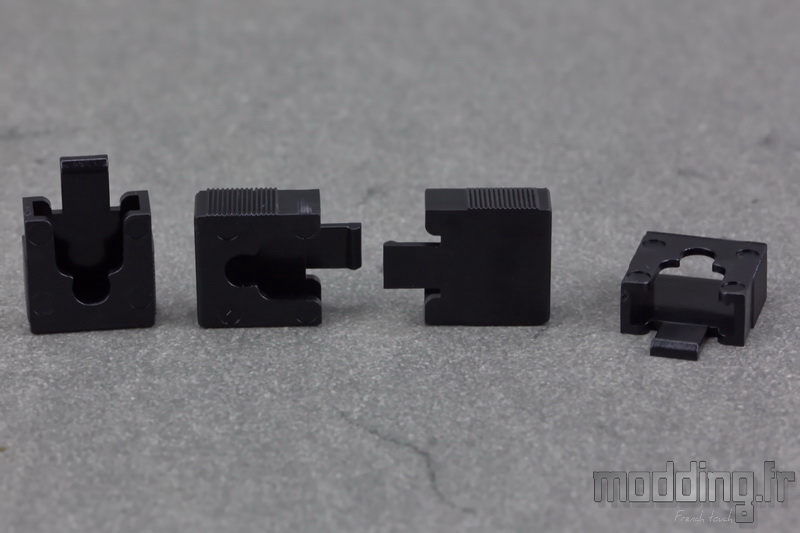

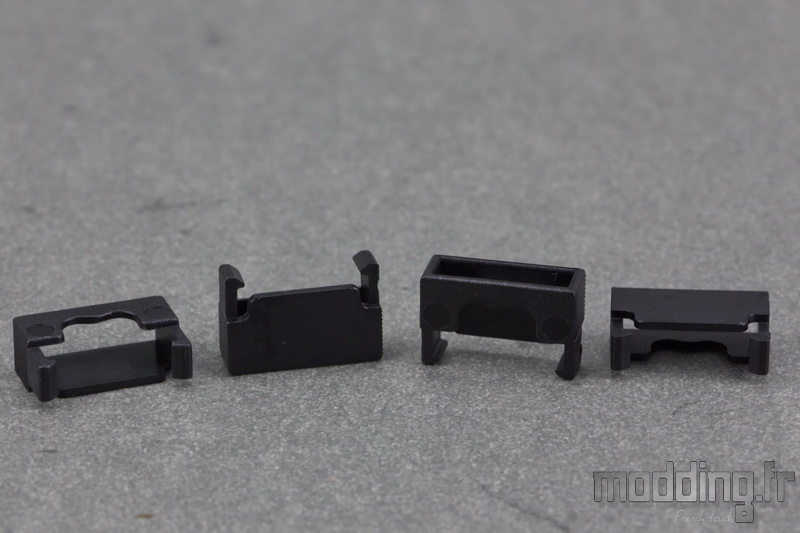

Afin que ces cylindres tiennent en place, nous avons deux jeux de 4 manchons en plastique noir.
Un premier jeu est destiné au Socket Intel.
Le second jeu est destiné au Socket AMD.
Nous verrons tout cela en détail dans la rubrique montage.

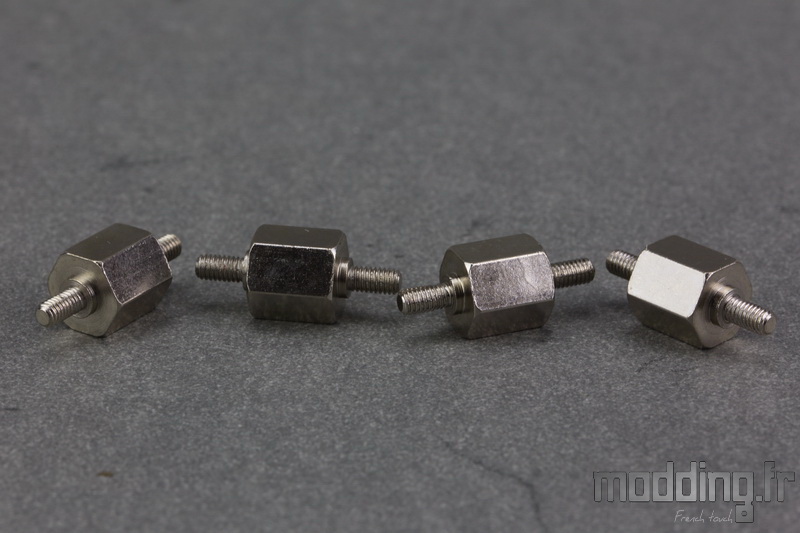

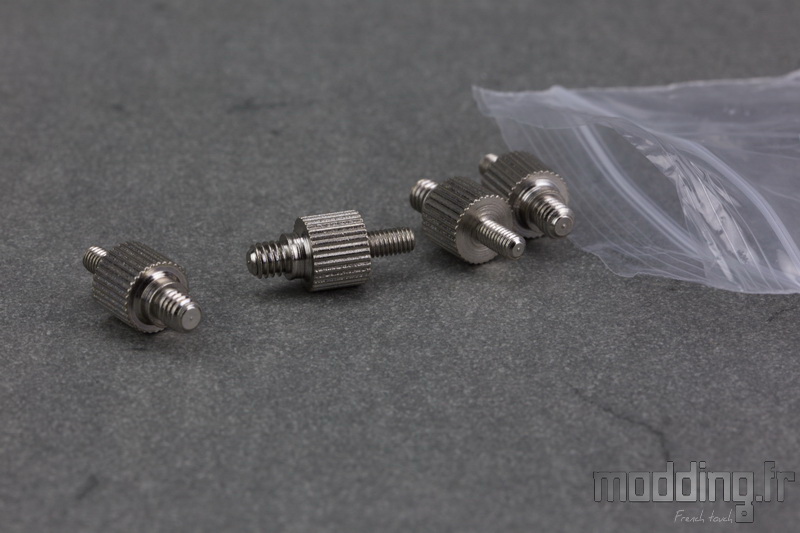

Viennent ensuite les entretoises munies d’une tige filetée à chacune de leurs extrémités.

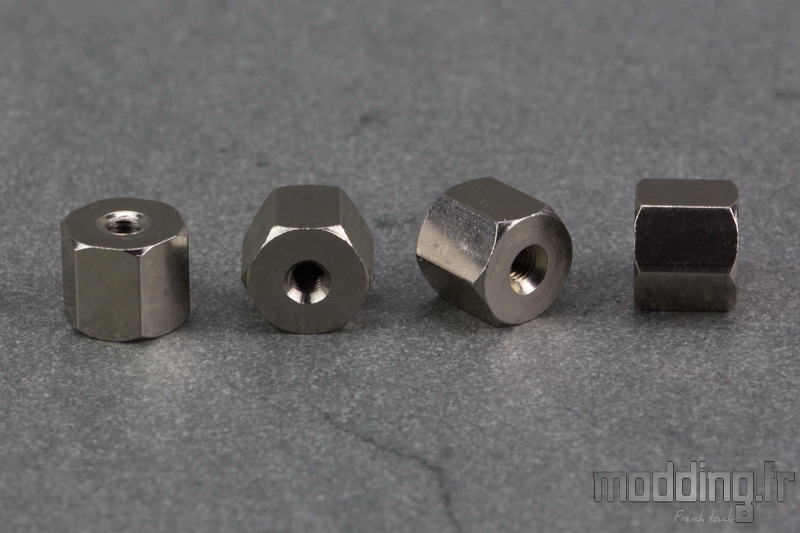

Un jeu de 4 boulons assure l’assemblage final.
Les pattes de fixations spécifiques au Socket AMD, compatible AM4.

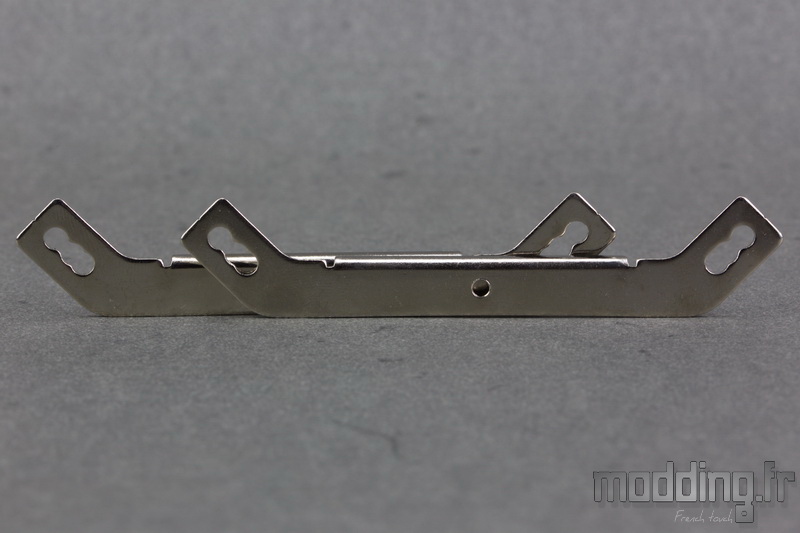

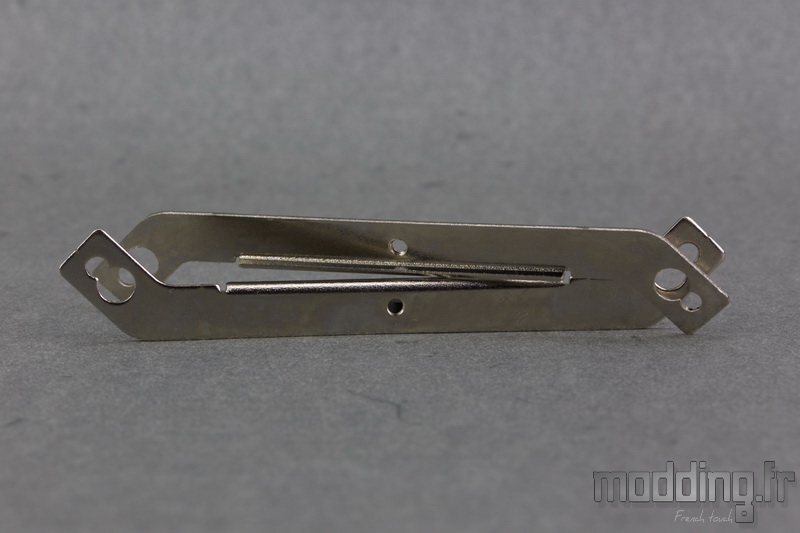

Les pattes de fixations spécifiques au Socket Intel 115x, 1366 et 775 de par la présence de trois trous à chacune des extrémités correspondant aux différents entraxes.

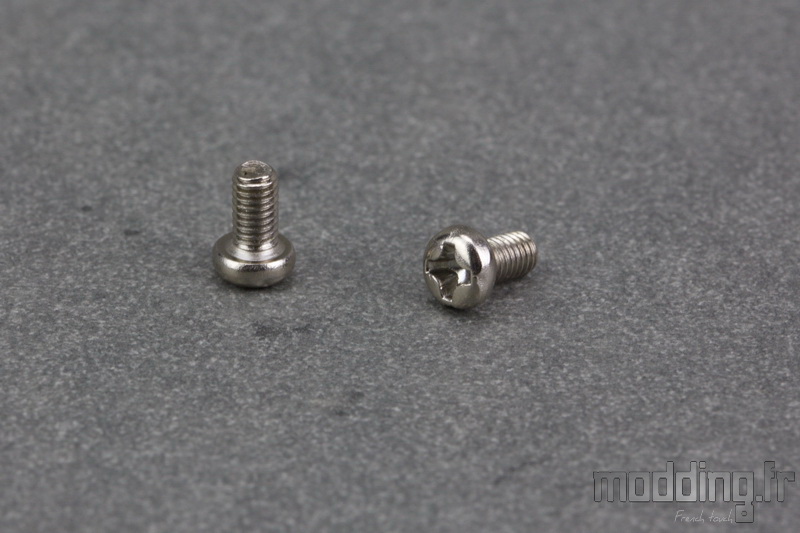

Deux petites vis assurent la mise en place des pattes de fixation au niveau du MasterAir G100M.
Les entretoises spécifiques au Socket Intel 2011-(3).
Un petit outil…!!!
Une clé plate dont le trou hexagonal correspond à la dimensions des boulons.

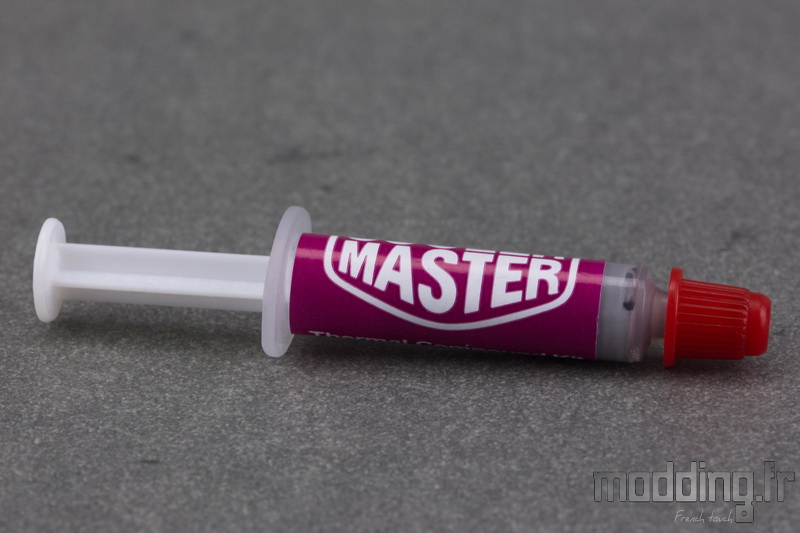

Cooler Master fournit la seringue de pâte thermique.

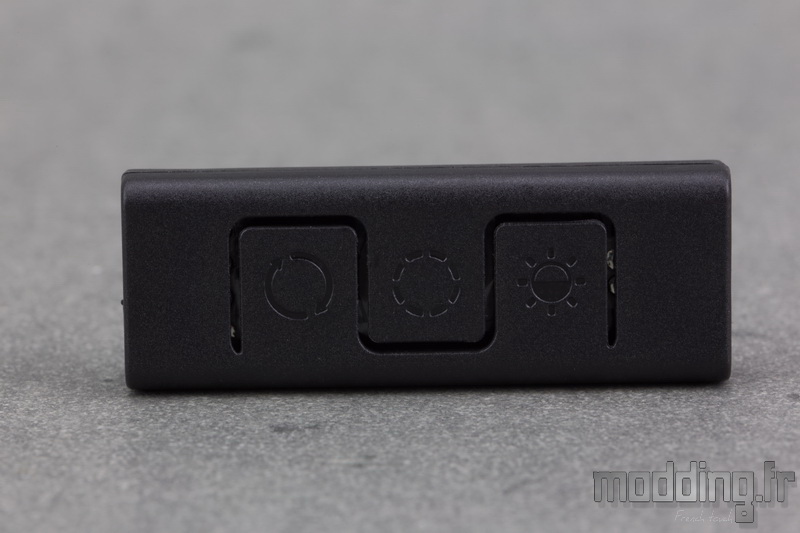

Comme nous vous l’avions spécifié plus haut, la marque fournit aussi le contrôleur RGB.
Il faudra bien sûr intervenir physiquement sur les différentes touches pour modifier le rétroéclairage et de ce fait ouvrir le boitier du PC.
- Bouton de droite : Modifie l’intensité lumineuse sur 5 niveaux.
- Bouton centrale : Affiche l’une des 7 couleurs prédéfinies (Rouge, Vert, Bleu, Jaune, Bleu ciel, Violet et Blanc)
- Bouton de gauche : Affiche l’un des 6 modes
Le module est de petite taille avec ses 44 mm de long sur 16 mm de large et 8 mm d’épaisseur.

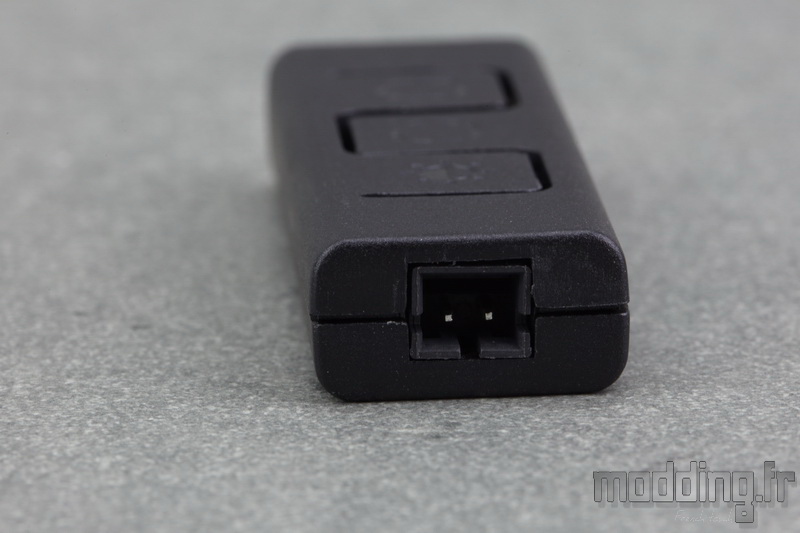

A l’une de ses extrémités, nous avons une prise 2-pins.

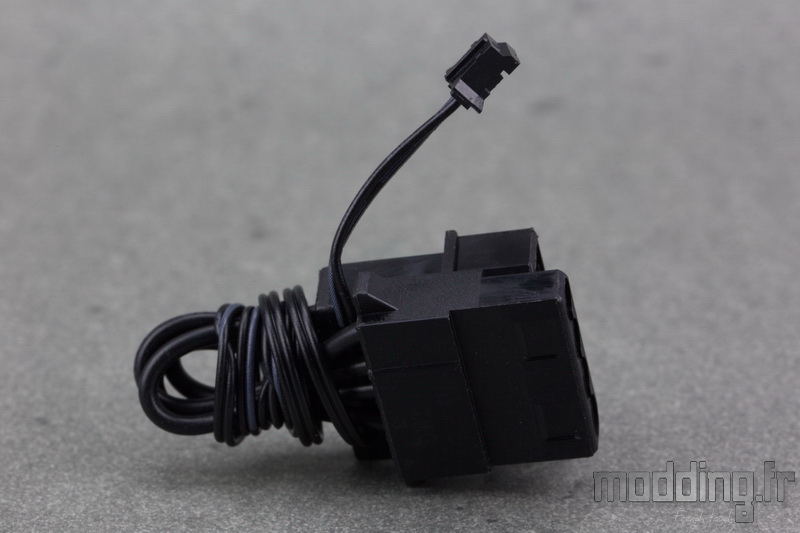

Elle permet de brancher le câble d’alimentation long de 300 mm et qui se termine par une prise Molex.
Dommage de ne pas passer directement sur une prise Sata…

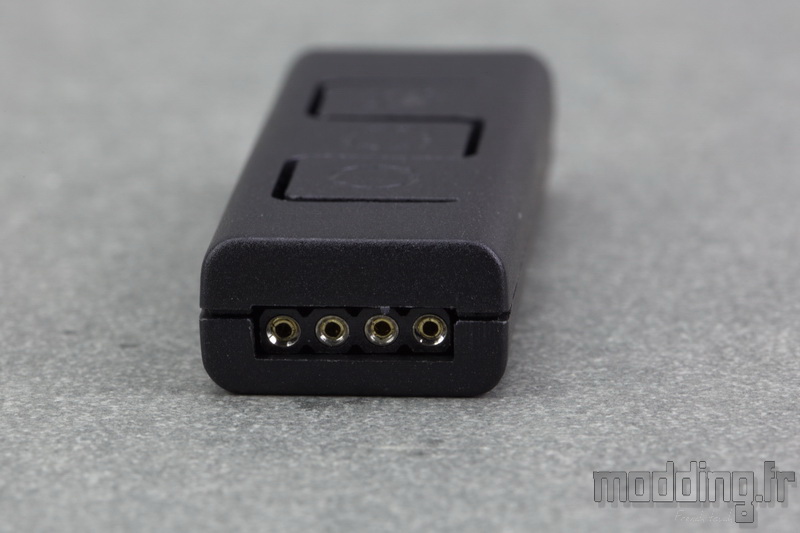

L’extrémité opposée présente une prise 4-pins dédiée RGB.
Un petit triangle au dos du module permet de repérer la connectique +12 V.
Comme nous avons à faire à une prise RGB de type femelle au niveau du contrôleur RGB et que la prise issue du MasterAir G100M est aussi de type femelle (afin de pouvoir directement brancher cette dernière sur le header RGB d’une carte mère), Cooler Master fournit l’adaptateur mâle/mâle pour assurer la connexion entre le ventirad et le contrôleur RGB.
Les spécifications :
|
MasterAir G100M
|
| Dimensions totales (H x Diamètre) |
74.5 x 145 mm |
| Matériaux |
Cuivre (colonne centrale) Aluminium (ailettes) |
| Poids avec ventilateurs |
332 g |
| Dimensions colonne centrale (H x Diamètre) |
46.3 x 41.2 mm |
| Maximum TDP |
130 W |
| Compatibilité |
Intel LGA 2011 / 2011-3 / 2066 / 115X (1150-1151-1155-1156) / 1366 / 775
AMD AM2, AM2+, AM3, AM3+, AM4, FM1, FM2, FM2+ |
|
Ventilateur
|
| Dimensions |
92 x 92 x 25 mm |
| Vitesse de rotation |
600 – 2400 tr/min (+/- 10%) |
| Débit d’air (maximal) |
22.63 CFM – 38.44 m3/h |
| Pression statique (maximale) |
1.6 mmH2O |
| Niveau sonore (maximal) |
30 dB(A) |
| Puissance consommée |
4.08 W |
| Connectique |
4-pins PWM |
|
|
| Garantie |
2 ans |
