Le montage : Socket 115x
Comme nous l’avions mentionné dans les pages précédentes, le Pure Rock Slim est doté du système de fixation d’origine Intel.
Du coup pas besoin d’installer une backplate ou toutes autres pièces nécessaires à un système plus “sophistiqué” dont est doté notamment le Pure Rock 1er du nom.
Cela implique aussi une compatibilité limitée au Socket 115x, du moins chez Intel, de par un entraxe qui reste fixé.
La pâte thermique est déjà en place.

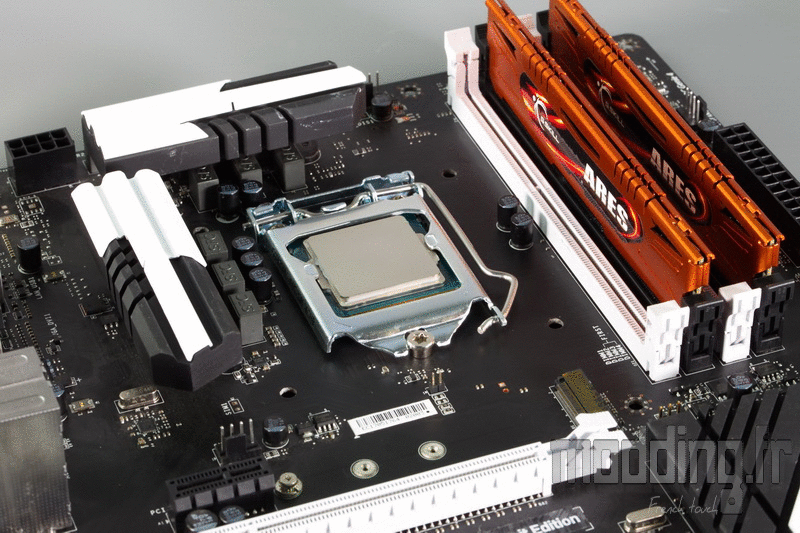

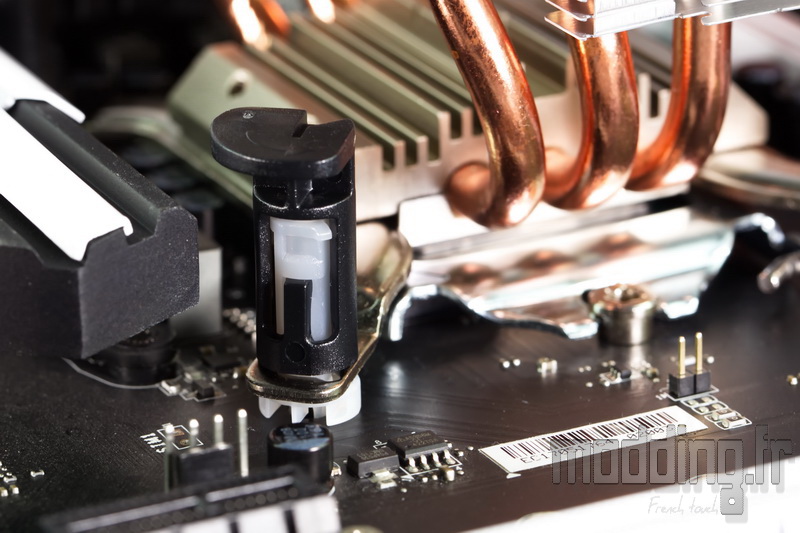

On positionne alors le radiateur sur le processeur de façon à faire coïncider les plots en plastique en face des trous situés autour du Socket.
On exerce une pression sur chaque plot avec un schéma en croix comme sur l’animation.

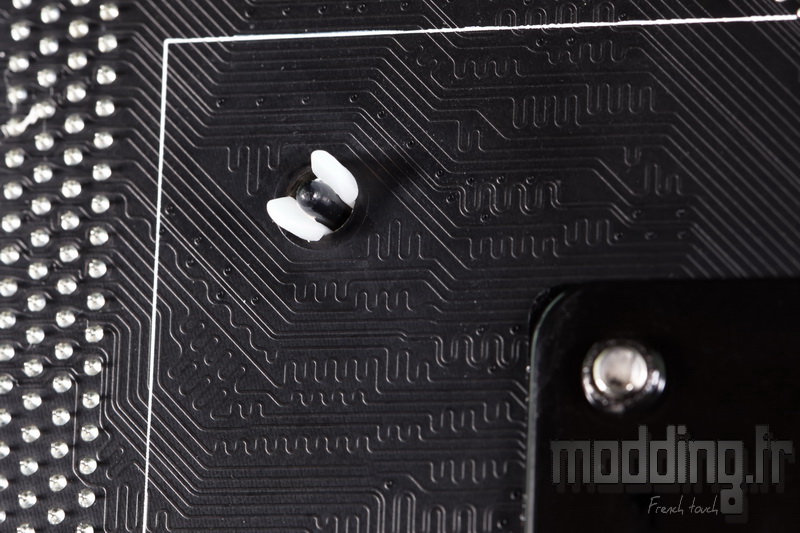

Le but est d’entendre le petit “clic” qui confirme que l’âme centrale de couleur noire écarte bien les deux ergots blancs prenant ainsi en charge la face interne du PCB de la carte mère.
Pour retirer le radiateur, nous notons la présence d’une flèche sur l’extrémité supérieure de chaque plot.
On exerce une rotation d’un quart de tour dans le sens de la flèche de cette partie noire pour ainsi libérer l’âme centrale qui retient les ergots en position écartée.
Ne reste plus qu’à tirer sur chacun de ces plots pour désengager le système de fixation.
Ne pas oublier d’exercer une rotation d’un quart de tour dans le sens inverse de la flèche pour rendre le système à nouveau opérationnel.

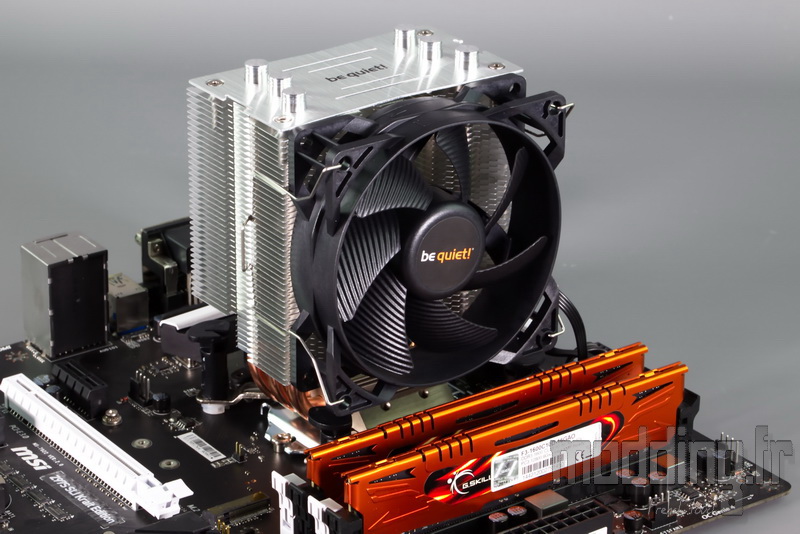

Nous mettons en place le ventilateur via les attaches métalliques dédiées.

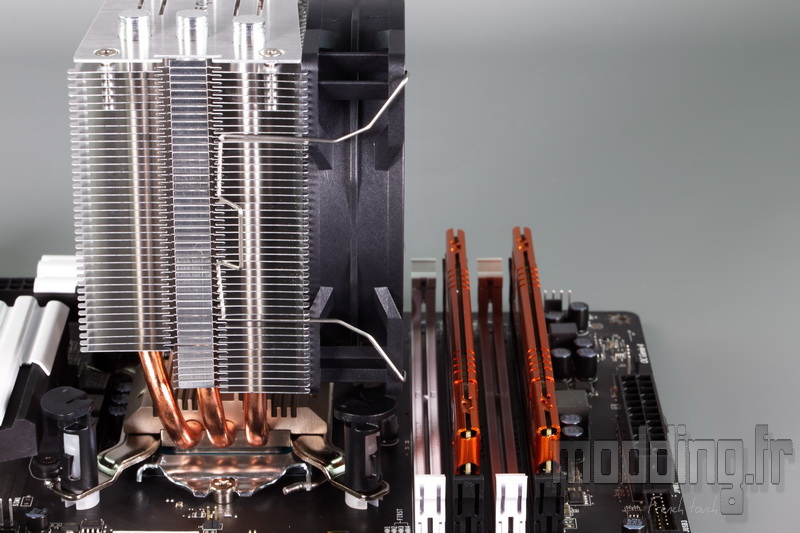

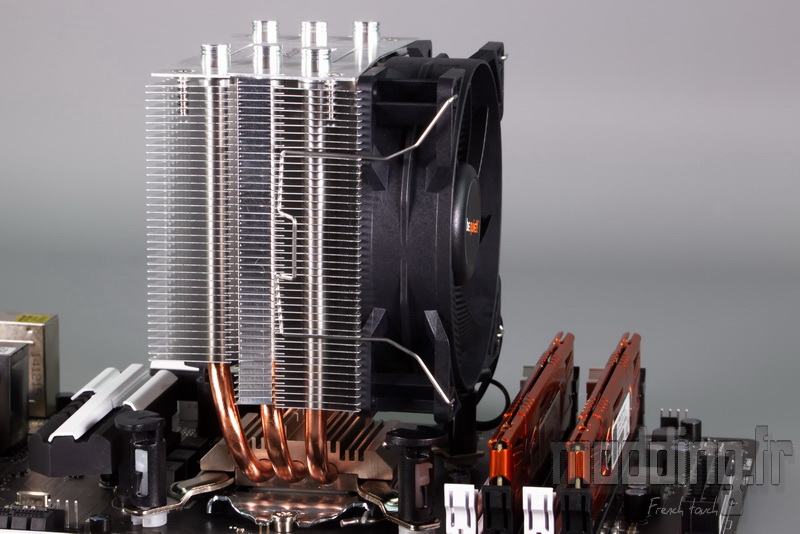

Comme on peut le voir sur cette photo, la faible profondeur du Pure Rock Slim ne vient pas du tout empiéter sur l’emplacement du premier slot mémoire.
Une compatibilité à 100% pour ce qui est des barrettes mémoires et notamment leur dissipateur.

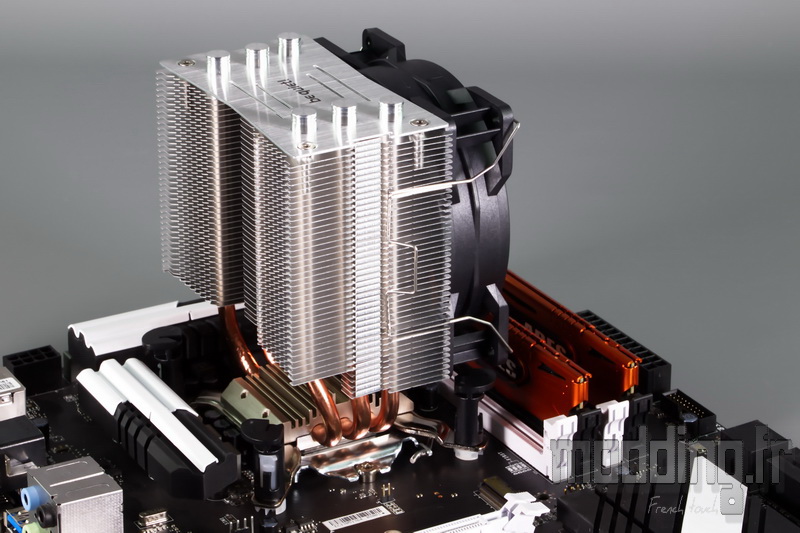

On peut alors s’interroger sur la réelle utilité de l’asymétrie au niveau des ailettes entre les deux faces du radiateur….
D’autant que le système de fixation Intel déborde bien au delà…

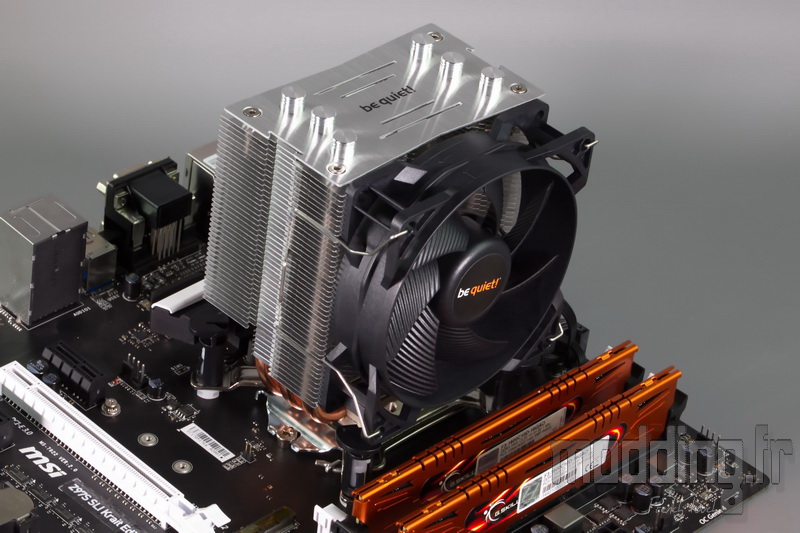

Un ventirad bien compact avec une hauteur de 124.8 mm, précision Bequiet!….

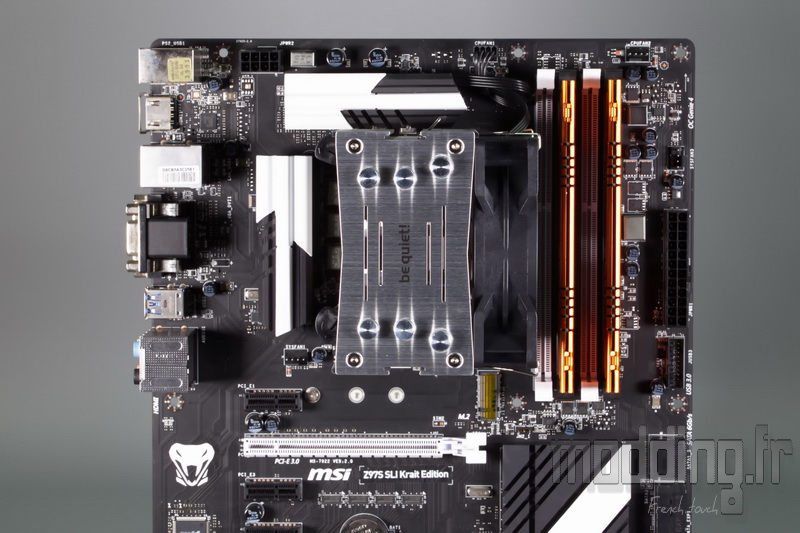

Une largeur et une profondeur totale qui permettent au Pure Rock Slim de voir son encombrement se cantonner autour du Socket.
De quoi le dédier à une config basée sur du mini ITX et placée dans un mini PC de type tour mais plus compact.
