Le montage : Socket 115x
On commence par la backplate.
On aperçoit que chaque branche est munie de plusieurs ouvertures contiguës.
Chacune d’elles correspond à un des Sockets Intel. La plus externe est pour le 1366, celle du milieu pour le 115x et la plus interne pour le 775.

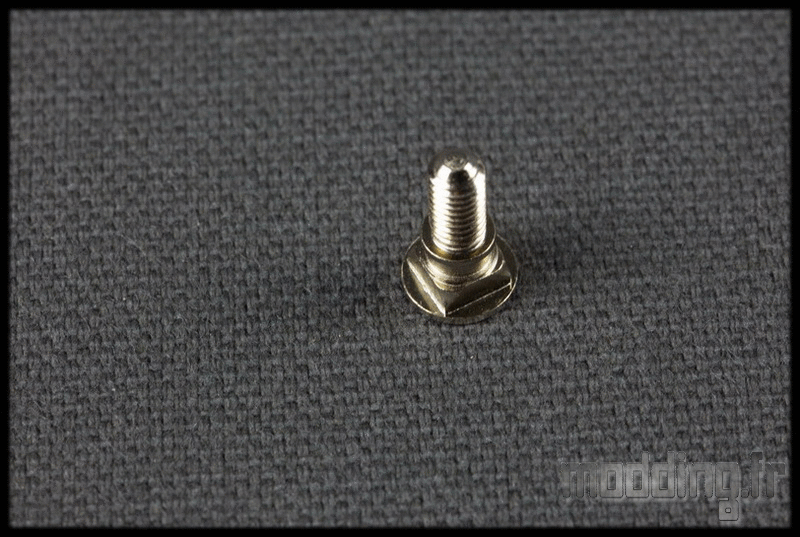

On prend les vis de fixation de la backplate.
Elles adoptent une forme carré au niveau de leur base pour pouvoir, ainsi, se bloquer dans la branche de la backplate.
On positionne la vis au niveau de l’ouverture centrale correspondant au Socket 115x.
Pour bloquer la vis, nous utilisons les joints toriques que l’on glisse jusqu’au delà du pas de vis.
On place l’ensemble au dos de la carte mère.
Peu importe le sens, la backplate comportent des trous sur chaque coté pour coïncider avec les vis du Socket.
Les entretoises sont munies d’une rondelle plastique sur l’une des faces.
L’autre face est doté d’une empreinte pour tournevis plat.
Les vis de fixation de la backplate passe au travers du PCB de la carte mère par les trous situés autour du Socket.
On visse alors les entretoises avec la face contenant la rondelle vers le PCB.
Un vissage à la main est amplement suffisant.
Les 4 entretoises sont installées.
Les pattes de fixations du ventirad contiennent à l’instar de la backplate, trois trous contiguës.
Chaque trou correspond à un des Sockets Intel. Le plus prés de la pointe est pour le Socket 775, celui du milieu pour le 115x et le dernier pour le 1366.
On place les pattes de fixation sur les entretoises, pointes vers le Socket.
On fait coïncider le trou adéquat (celui du milieu dans notre cas) avec l’entretoise et on se munit du tournevis cruciforme pour mettre en place les vis et serrer les pattes de fixation sur les entretoises.
On choisira le sens des pattes en fonction du sens du ventirad.
Ici vertical pour avoir le flux d’air du Pure Rock horizontal, ou vice versa.
Le tout est d’avoir les pointes des pattes vers le Socket.
On met en place la barre de fixation sur le ventirad au niveau de sa base.
On constate que cette barre est munie de renforts.
Renforts de la taille de l’espace de chaque ailette de la partie supérieure de la base du radiateur.
On positionne alors cette barre de façon à l’avoir bien centrée sur la base.
On place ensuite le radiateur sur le cpu.
La base étant déjà revêtu de pâte thermique.
On y va tranquille afin que la barre de fixation ne sorte pas de son logement.
Tout en maintenant le radiateur sur le cpu, on visse alternativement la barre sur les les pattes de fixation.
Comme d’habitude, si jamais le radiateur vient à se soulever et que la base n’est plus en contact avec le cpu, des bulles se seront immiscer dans la pâte thermique.
Air = isolant thermique, du coup il est conseillé de remettre de la pâte thermique en nettoyant la précédente.
Il ne reste plus qu’à positionner le ventilateur qui, comme on peut le voir, vient surplomber le premier port mémoire.
Malgré tout, même en position centrale, le ventilateur reste plus haut que nos barrettes memoires.
Pas mal ces barrettes low profil…
Au final, nous branchons le ventilateur sur la prise CPU Fan de la carte mère.
Le Pure Rock est prêt à affronter les tests de refroidissement de notre i5 4670k @ stock et @ 4.4 GHz.
