TEST
Pour effectuer le test du Freezer i11 CO, nous avons procédé en deux étapes.
Première étape: le ventilateur
La première consiste à tester le ventilateur de 92 mm seul sur banc spécifique afin de pouvoir le comparer à d’autres. Il est tésté avec des modes de fonctionnement continus sous 5, 7 et 12V.
Le modèle que nous avons est défini pour fournir un débit d’air de l’ordre de 74CFM soit 125,7M3/H à 2000tr/min.

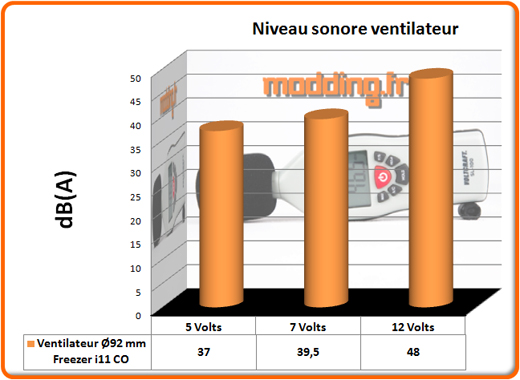

Test sonore
Les mesures de bruits sont effectuées à l’air libre (hors boitier) à l’aide d’un sonomètre disposé à 30cm en amont du flux d’air.
Les valeurs annoncées lors du test sonore n’auront qu’un but indicatif et n’auront pas pour vocation de donner une valeur réelle lors du fonctionnement

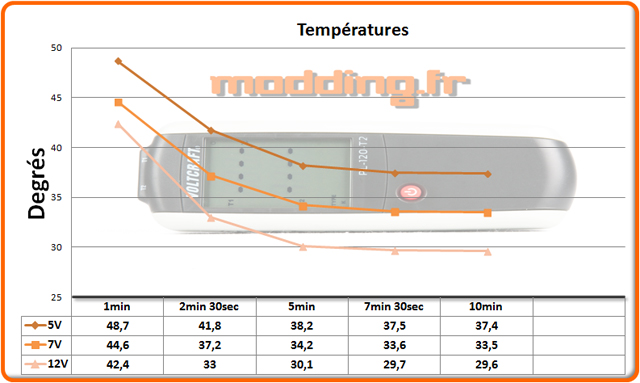

Test de température
Les tests de températures s’effectueront sous banc spécifique afin d’être le plus neutre possible et afin de ne pas introduire des effets de bords liés au choix du boitier.
Le ventilateur du Freezer i11 CO montre un certain temps de réponse lors de l’utilisation en 5V en revanche, il sait se montrer particulièrement silencieux en 5 et 7 V.
Pour ce qui est du fonctionnement sous 12 V, le ventilateur n’a pas à rougir face à d’autres ventilateurs de diamètre supérieur puiqu’il est nettement plus réactif et fait très bien son travail.
Seconde étape: le test sur machine
La seconde étape consiste à essayer l’ensemble ventilateur + radiateur sur une machine montée. La prise PWM sera connectée à la carte mère ce qui veut dire que c’est celle-ci qui sera en charge de la gestion du ventilateur qui pour rappel, fonctionne en MLI (Modulation par largeur d’impulsion).
Configuration de test :
Protocole de test :
- Relevé des températures au repos
Condition avec CPU en configuration de référence soit 3300 MHz puis,
avec CPU overclocké à 4100 Mhz
- Test sous OCCT 4.4.1 en mode alimentation (CPU+GPU)
- Test couplé 3D Mark Fire Strike Extreme + OCCT en mode CPU
- Test 3D Mark Fire Strike Extreme seul
Le relevé des températures se fait principalement par le biais des sondes présentes sur les composants. La lecture de celles-ci se fait par le logiciel CPUID HWMonitor.
Les températures de la pièce et du boitier sont prises à l’aide d’un thermomètre digital muni de deux sondes thermocouples.
La sonde à l’intérieur du boitier est placée au niveau de la prise ATX 24 broches.
Le ventilateur du ventirad et celui du boitier sont gérés par la carte mère.
La ventilation du bloc d’alimentation et de la carte graphique sont gérés par les composants eux-mêmes.
Il est bon de noter que le boitier ne possède qu’un ventilateur de 120 mm à l’arrière.
On remarque que la température du CPU augmente mais de manière tout à fait raisonnable.
L’augmentation de la température reste sous contrôle et les écarts entre le test en mode normal et OC ne sont pas démesurés.
