LE VENTIRAD

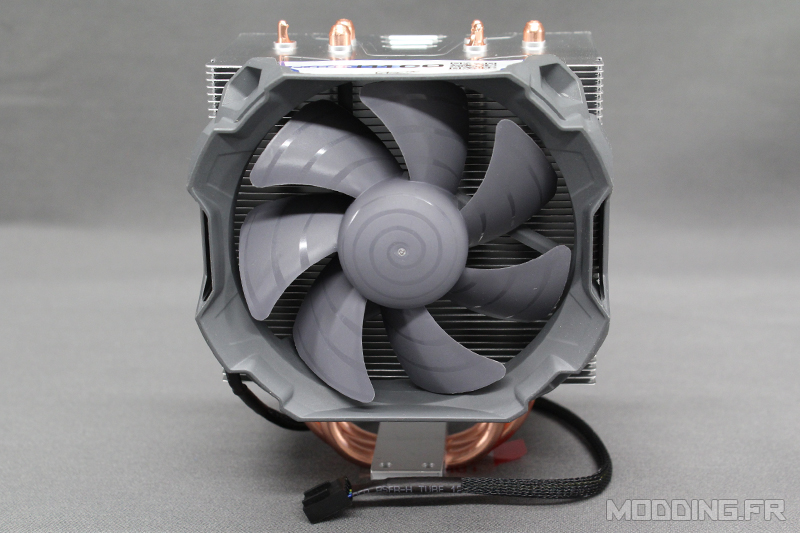

Présenté comme un dispositif de refroidissement compact, le Freezer i11 CO se compose d’un échangeur de type tour accompagné d’un ventilateur de 92 mm.
Sur ce Ventirad, Arctic nous propose non pas un ventilateur vissé ou maintenu par des arceaux métallique mais tout simplement un ventilateur qui se fixe de lui-même sur le dissipateur. Il est uniquement maintenu par un système de clips qui s’engage dans deux rainures placées sur un des cotés de la tour. Sur le principe c’est bien, en revanche cela voudra dire qu’il sera impossible de changer de ventilateur par la suite.
Le positionnement en hauteur du ventilateur est défini par une excroissance qui se pose sur la dernière lame du ventirad.

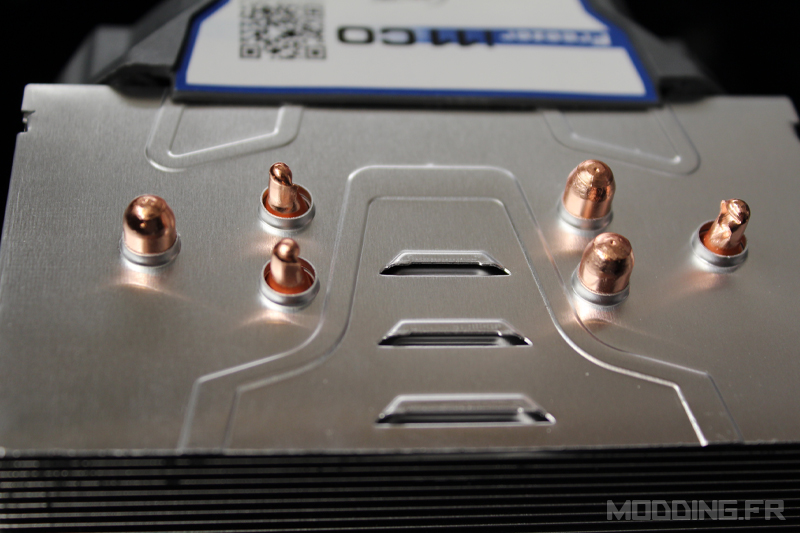

On peut d’ailleurs remarquer que celle-ci dispose d’un léger relief qui vient casser l’aspect totalement lisse des autres lames de la tour.
Le radiateur

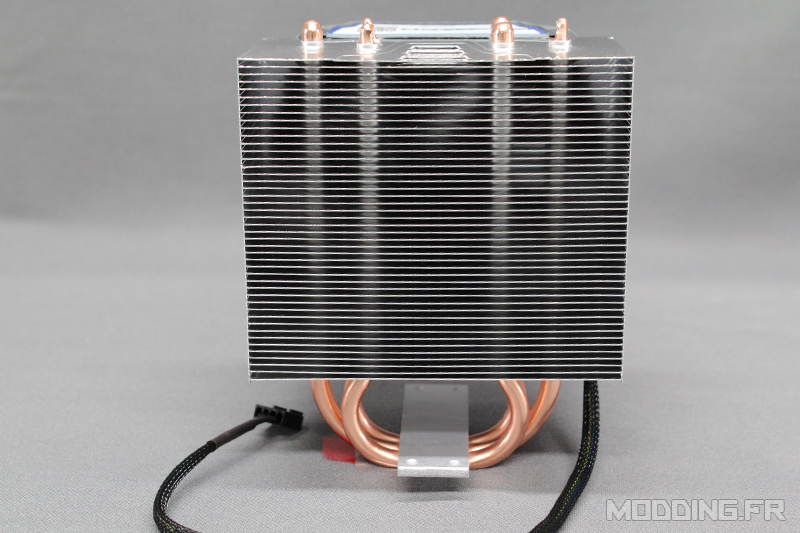

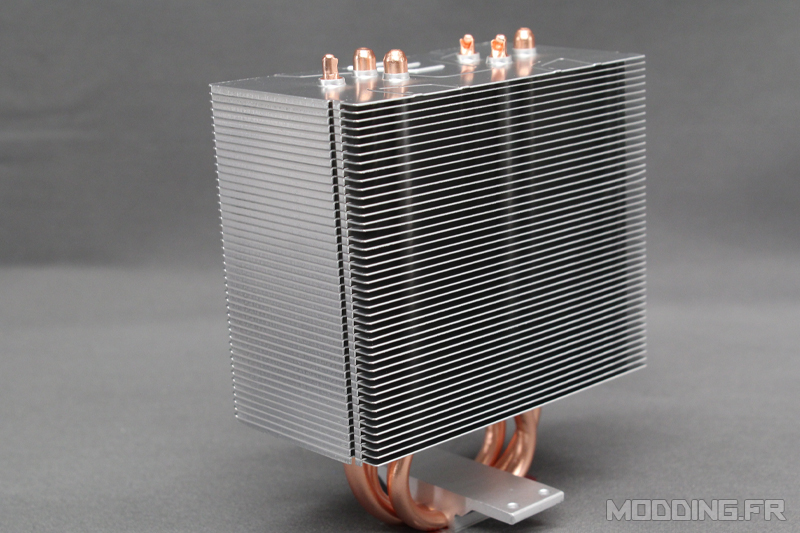

Si on s’attarde sur la partie qui concerne le radiateur, celle-ci est composée de 45 lames de 0,4 mm reparties sur une surface de 108 mm de largeur et d’une hauteur d’environ 92 mm (en gros, le diamètre du ventilateur). Le radiateur est traversé par trois caloducs en forme de U de 6 mm de diamètre.
La hauteur totale du ventirad est quant à elle de 130 mm.

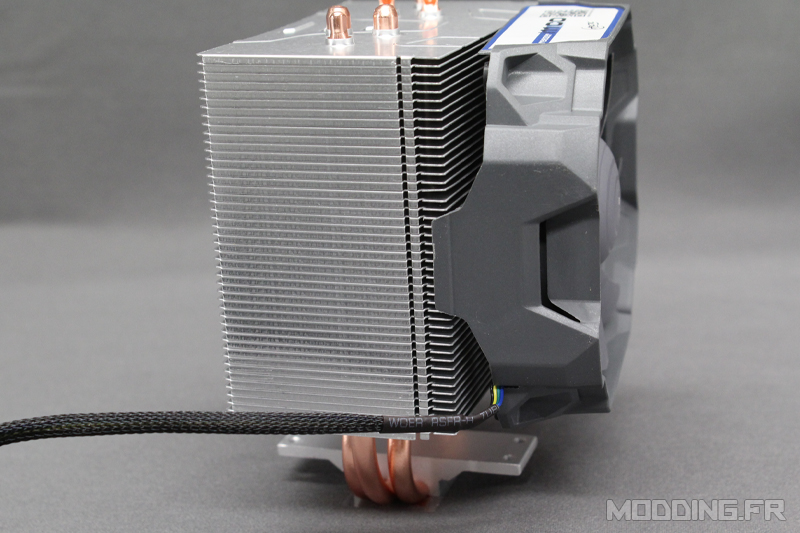

L’épaisseur du radiateur est de 58 mm et ce que l’on peut noter, c’est la présence d’une cloison qui occupe quasiment toute la longueur des parties latérales.
On peut imaginer que cette obturation évitera les pertes de charge et favorisera l’écoulement de l’air sur toute la surface du radiateur.

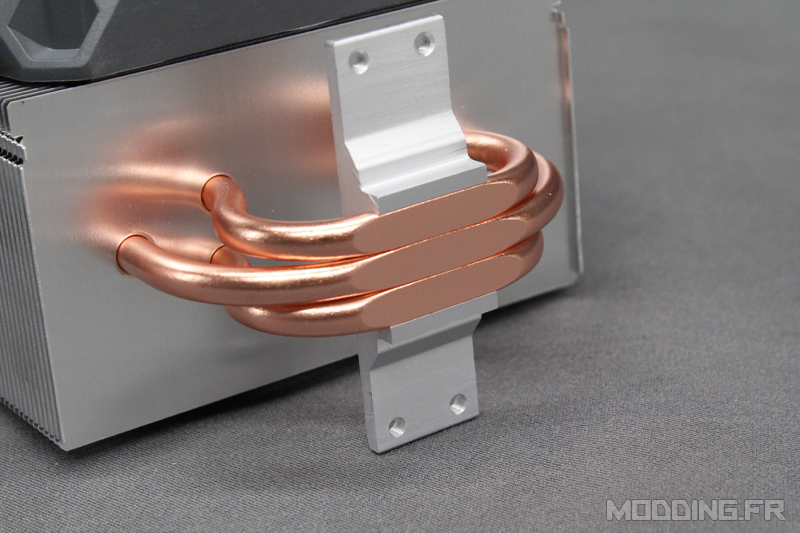

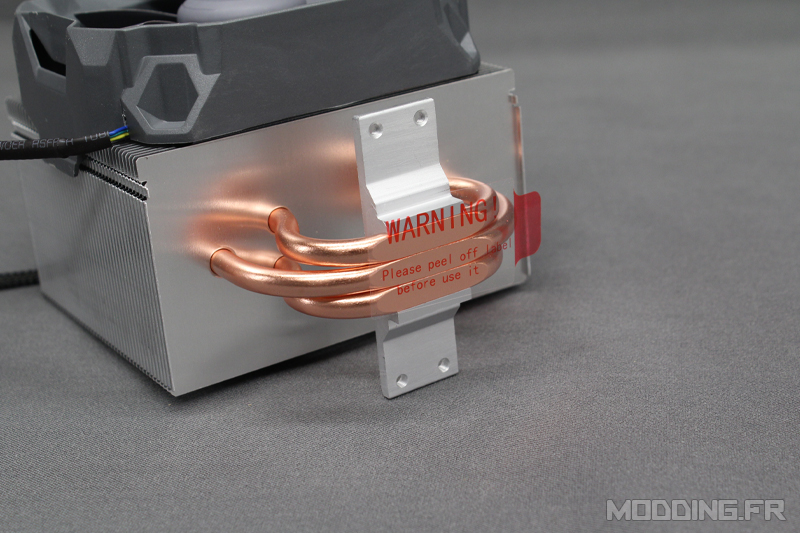

Au pied de celui-ci, on retrouve la base de fixation en aluminium qui regroupe les trois caloducs de façon jointive. Ceux-ci sont protégés par un film qu’il faudra penser à retirer avant la mise en place sur la machine.
Leur forme est aplatie sur leur partie inférieure ce qui permettra un contact direct avec la surface du CPU.
La base en aluminium possède quatre trous qui serviront à maintenir les pattes de fixation.
Le ventilateur

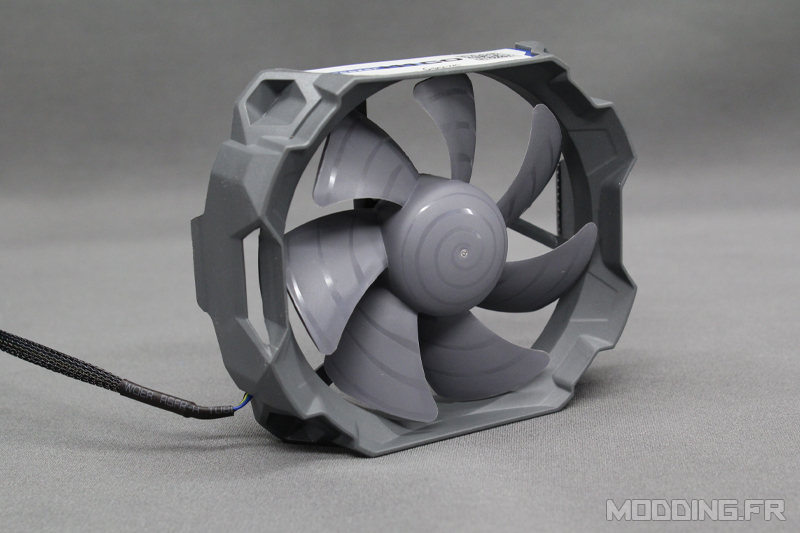

Le ventilateur de 92 mm qui accompagne le radiateur du Freezer i11 CO est d’un gris qui … on va être honnête… n’est pas très flatteur. Même si la forme générale est quelque peu travaillée et structurée par des formes anguleuses, le gris du plastique ne donne pas réellement une bonne impression…certainement à tort
La partie du rotor est composé de 7 pales et d’un dôme bombé en son centre qui est censé améliorer le flux d’air si on suit ce qui était indiqué sur le coté du packaging.

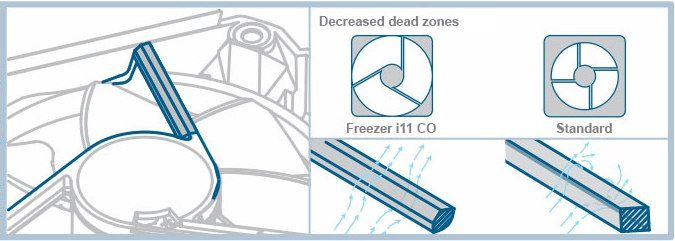

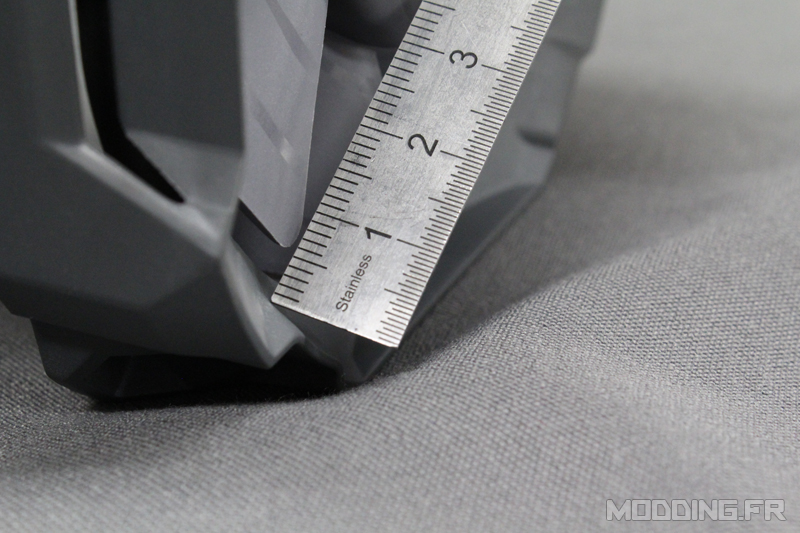

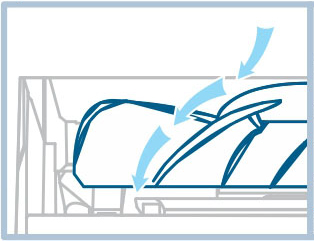

Le jeu entre les pales et le cadre est variable puisqu’il est de 1,5 mm à l’arrière et 5 mm à l’avant ou l’entrée d’air présente une forme conique sur sa partie amont.
Source Arctic

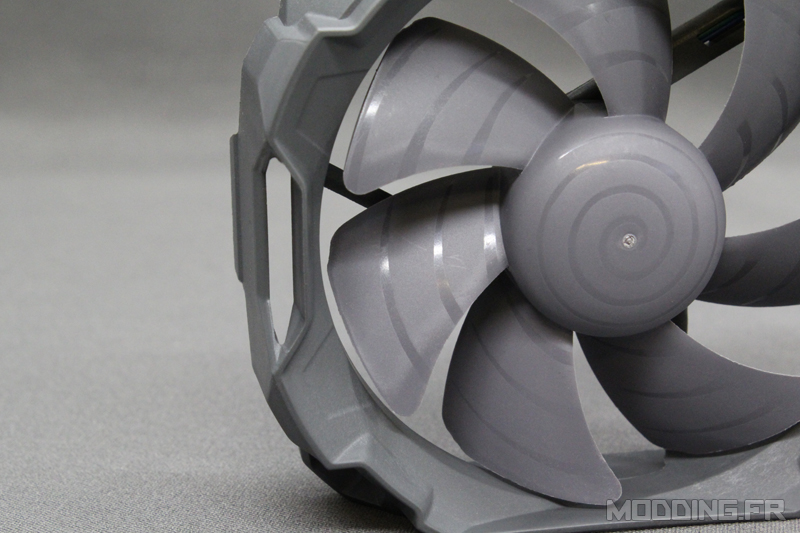

On peut remarquer que les bords de fuite en tête de pale sont rognés alors que les bords d’attaque ont une forme assez arrondie.
La particularité que l’on peut aussi voir sur le cadre, c’est que celui-ci possède des ouvertures situées sur les parties extérieures de la zone de ventilation.

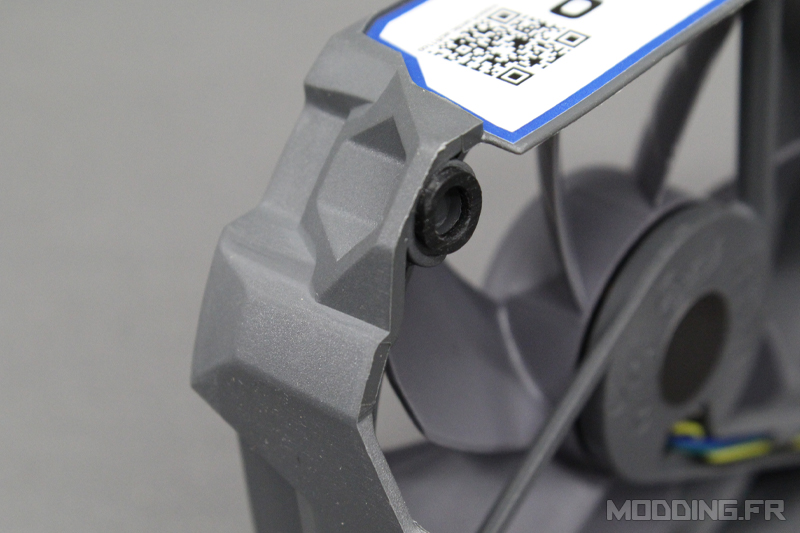

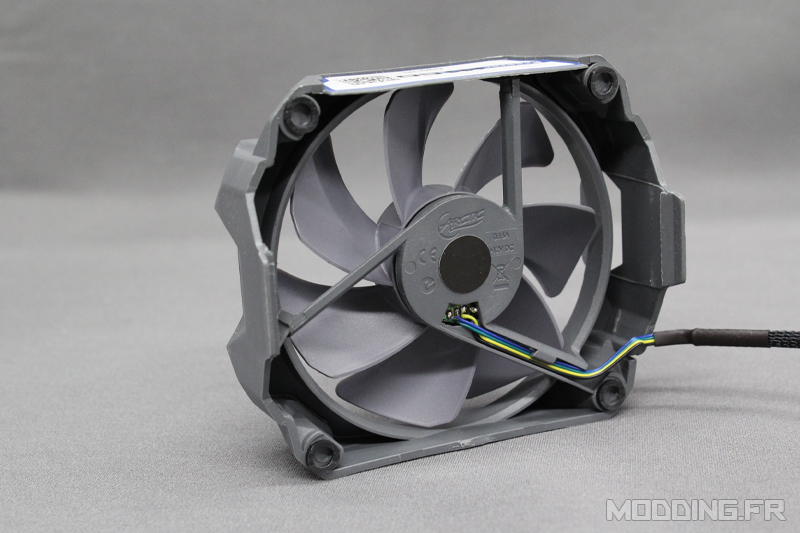

Au dos du ventilateur, on retrouve les excroissances qui servent au maintien du ventilateur.
Nous avons donc une zone en partie haute qui règle la position en hauteur et de part et d’autre, les parties servant de clips d’accrochage.

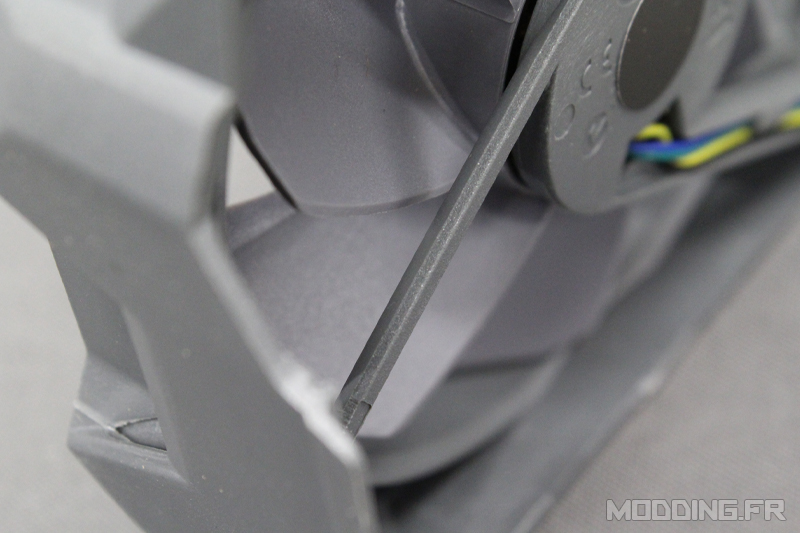

On peut voir les trois rayons profilés qui supportent le moteur du ventilateur.
Source Arctic
Ainsi que les quatre plots en élastomère qui serviront de point d’appuis et qui viendront se poser sur les lames du radiateur.

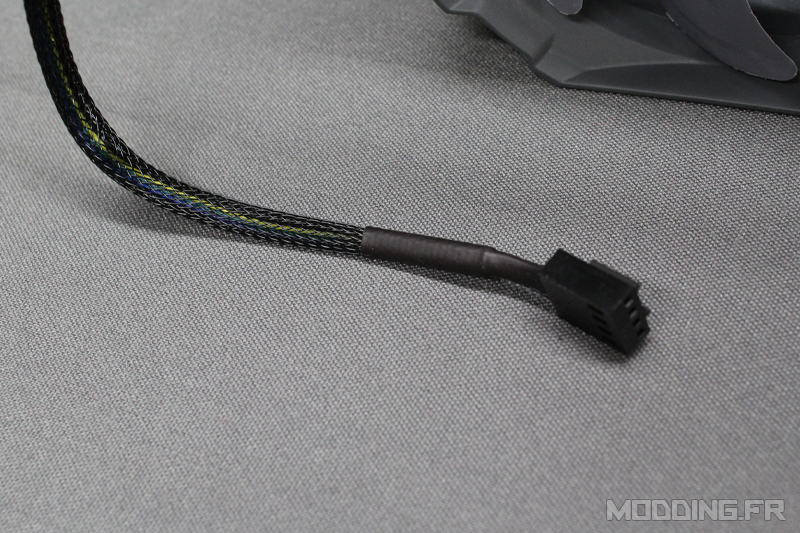

Pour finir le tour du ventilateur, nous avons le droit un câble recouvert d’une gaine à maille relativement espacées qui laisse apparaître légèrement le câble intérieur et enfin la prise PWM à 4-pins
