Les tests :
Niveau sonore
On effectue un relevé du niveau sonore à l’aide d’un sonomètre placé sur un pied à 25 cm du ventilateur (le souffle dirigé à l’opposé).
Les relevés se font à différentes tensions appliquées au(x) ventilateur(s) par l’intermédiaire d’un rheobus et contrôlées par un multimètre.
Ce rheobus nous permet, dans le même temps, de connaitre la vitesse de rotation en fonction de la tension appliquée.

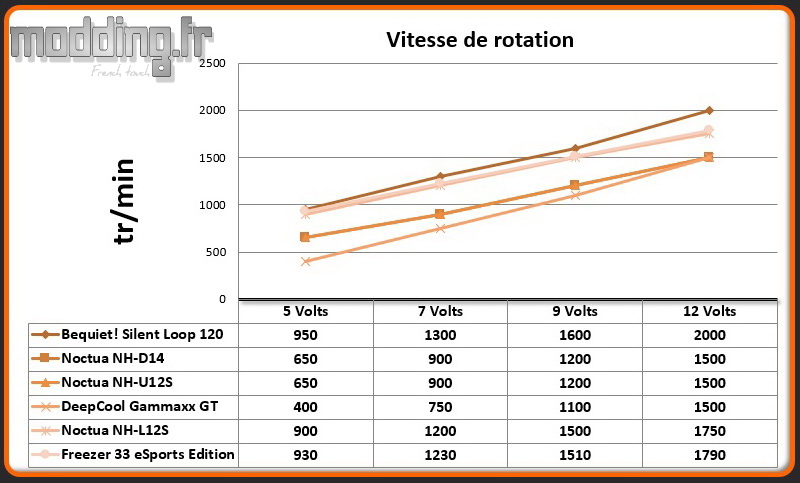

Vitesse de rotation
Nous avons eu quelques déboires lors du relevé de la vitesse de rotation avec notre rheobus…
Pour rappel, le BioniX F120 est doté d’une vitesse de rotation qui s’étale de 200 à 1800 tr/min. Sa fonction PWM lui permet de descendre très bas certes, mais la gestion PWM ne peut faire tourner plus vite le ventilateur que ses 1800 tr/min par rapport à notre rheobus.
Il existe toujours une marge de +/- 10% mais nous avons relevé une vitesse maximale de 2730 tr/min !!!!
Nous avons confronté ce relevé avec le logiciel de notre carte mère qui donne le même ordre de grandeur…
Mais alors d’où sort cette vitesse de 2700 tr/min ???…..
Apres s’être renseigné auprès d’Arctic, nous avons eu comme réponse que le système triphasé du moteur du BioniX F120 n’est pas bien pris en compte par le rheobus ou toute autre carte mère :
“Current mainboards are developed with 1- or 2-phase motored fans in mind to measure the fan speed. As a result, the indicated RPM of ARCTIC fans with a 3-phase motor will be around 1.5x higher than the actual speed of the fan.
This has no effect in the everyday operation, the fans are not operated outside their specifications. This is simply a measurement error.
For example, if the mainboard shows a measured fan speed of 2,700 rpm for a BioniX F120 fan with a 3-phase motor, the fan actually runs at only 1,800 rpm.“

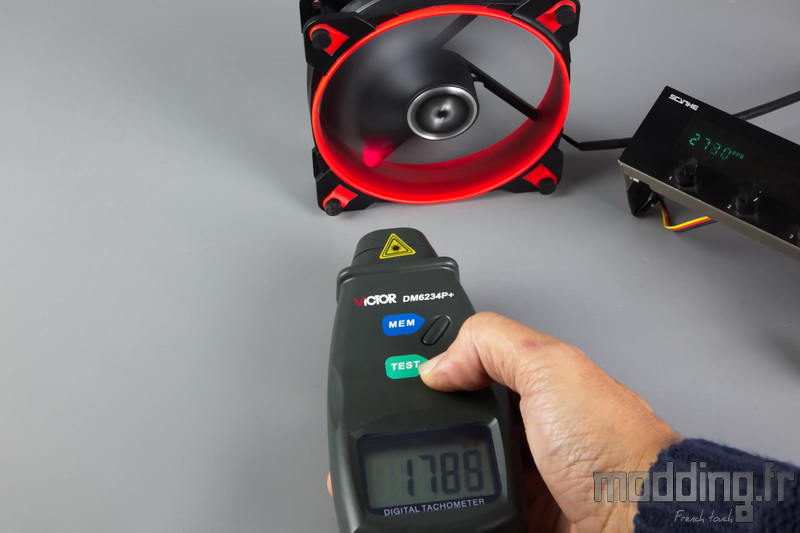

Nous avons voulu en avoir le cœur net et nous nous sommes procuré un tachymètre laser.
Force est de constater que le rheobus est bel et bien dans les choux….
Les ventilateurs du Freezer 33 eSports Edition ont une vitesse minimale relevée à 900 tr/min sous une tension à 5 V.
Cependant la ventilation peut tomber à 200 tr/min avec la gestion PWM ….

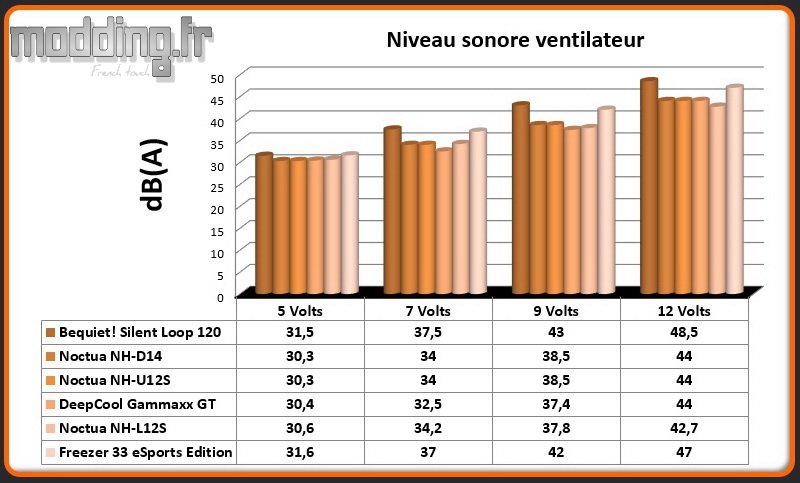

Niveau sonore du ventilateur seul

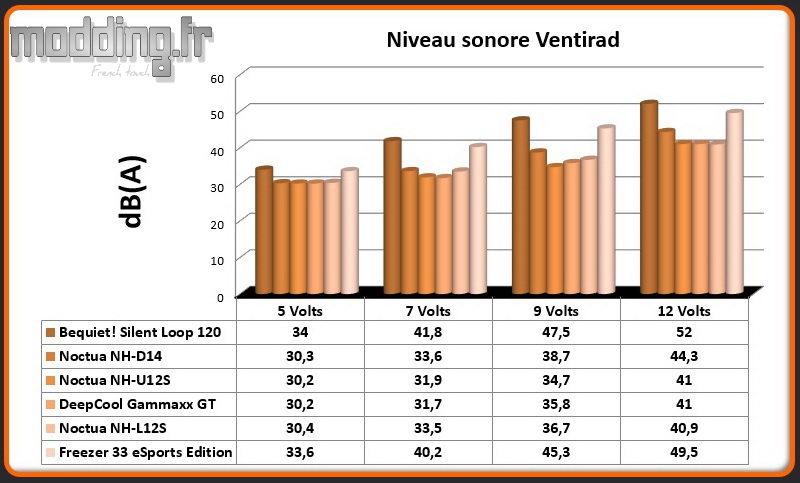

Niveau sonore ventilation sur radiateur
… Ce qui permet au Freezer 33 eSports Edition d’être totalement inaudible.
Cette large plage de vitesse de rotation lui permet aussi de souffler fort mais une telle soufflerie se fait bel et bien entendre… Sans atteindre le niveau sonore du Silent Loop 120, il est bien au-dessus de la concurrence et même celui du NH-D14 pourvu lui aussi de deux ventilateurs.
Il est à noter que nous avons remarqué la présence d’un bruit “bzzzzz…..” lorsque l’on augmente la vitesse des ventilateurs, ou même lorsque les ventilateurs démarrent….
D’après Arctic, le BioniX F120 est doté d’un contrôleur de démarrage qui permet d’assurer l’augmentation de la vitesse du ventilateur en provoquant une impulsion légèrement accrue, d’où le “bzzzz….”
“BioniX Fans use a start-up controller to ensure a reliable start-up of the fans in the long run. The controller causes a slightly increased impulse when starting, which is absolutely normal. To ensure a reliable start-up of the fans in the coming years our 3-phase motors, as used in the BioniX Fans use a start-up controller. This causes a slightly increased impulse on start-up, which is absolutely normal.“
Augmenter le son …
Mesure des températures
Config de test :
Protocole de test :
Température de la pièce prise à l’aide d’un thermomètre digital muni de deux sondes thermocouples.
Relevé des températures des cœurs du i7 7700k à l’aide du logiciel Core Temp.
Le relevé est la moyenne des 4 cœurs.
Pâte thermique utilisée : Bequiet! DC1 (grain de riz).
Config hors boitier.
Les relevés sont effectués à 5 V et 12 V. Gestion de la tension par rheobus et contrôle par multimètre.
Deux configurations de test :
- OCCT CPU
- OCCT CPU @ 4.9 Ghz
Le bios @ stock est configuré en XMP.
Le processeur est overclocké @ 4.9 Ghz avec un Vcore de 1.32 V (valeur Bios).
Nous comparons le modèle testé avec les autres ventirad et notre AIO entrant dans notre config de test.
La température ambiante de la pièce est à prendre en compte dans la lecture des résultats. Les valeurs sont exprimées en delta, soustrayant cette température ambiante à la température relevée.

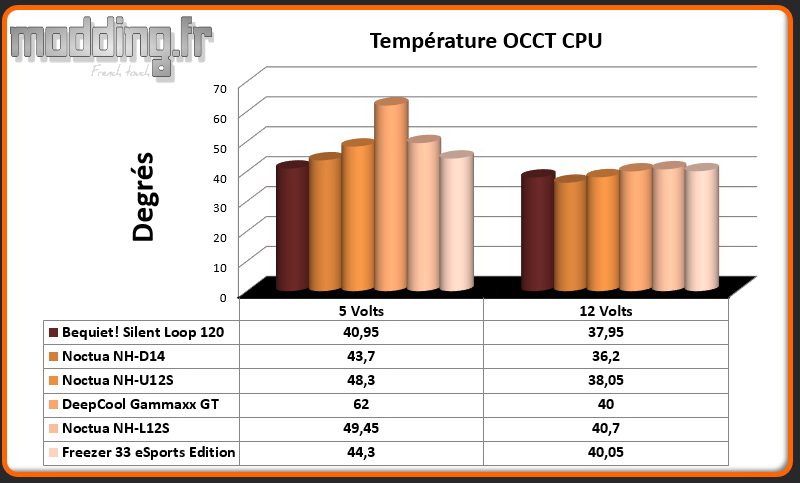

Température CPU @ stock
Température CPU @ 4.9 Ghz
Une telle vitesse permet au Freezer 33 eSports Edition de bien se placer d’un point de vue performance en refroidissement sans pour autant se démarquer réellement face à notre 7700k @ stock avec une ventilation tournant à pleine vitesse.
Avec le processeur overclocké, il commence à prendre l ‘avantage sur certains concurrents mais ne détrône pas la référence en Aircooling qui reste d’autant plus discret en terme sonore…
A 5 V, la donne change quelque peu en faveur du Freezer 33 eSports Edition !!! Il délaisse le peloton pour se rapprocher nettement de la tête de course, tout en s’assurant d’un niveau sonore beaucoup plus discret.
