Le montage : Socket 115x
On commence par équiper le radiateur de ses deux pattes de fixation.
La forme concave vers l’extérieur.

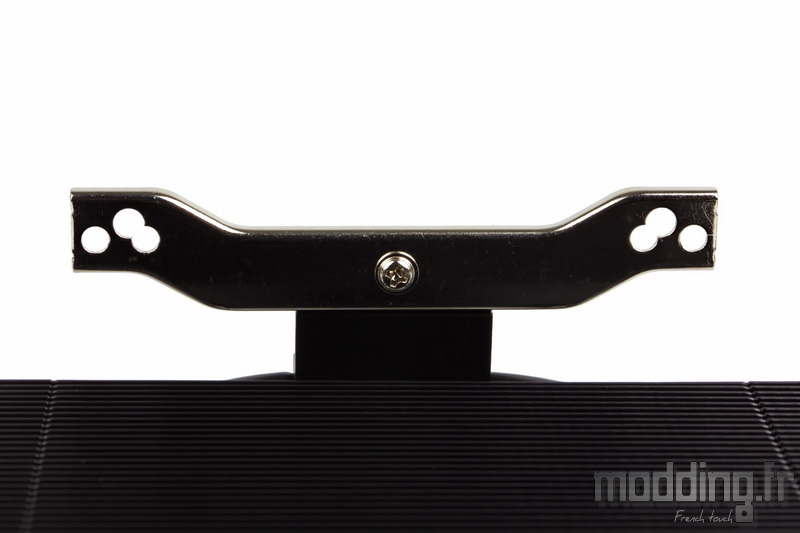

Une simple petite vis M3, incluse dans le bundle, suffit pour fixer chacune des pattes.
La patte est repliée sur ses bords pour donner une certaine rigidité à sa structure, d’autant qu’elle va se charger d’assurer la pression adéquate du radiateur sur le processeur.

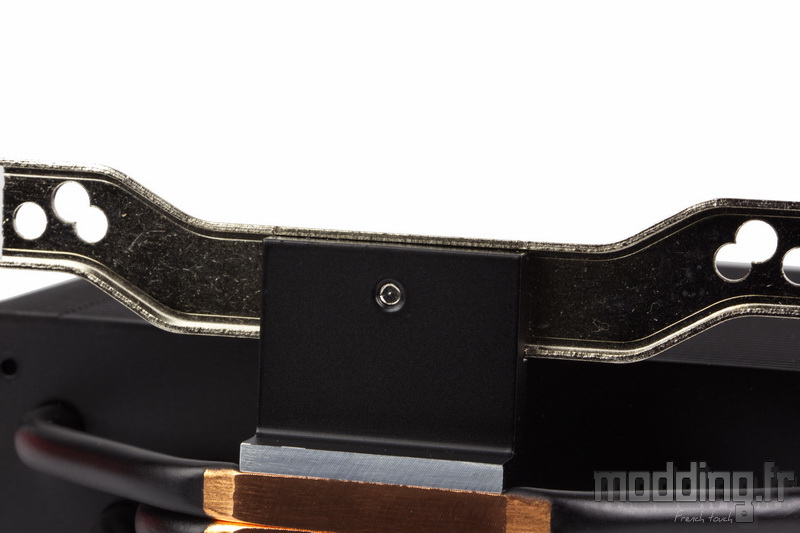

La face interne est tournée vers la base du radiateur, le bord interne se glissant dans le sillon crée à cette intention.

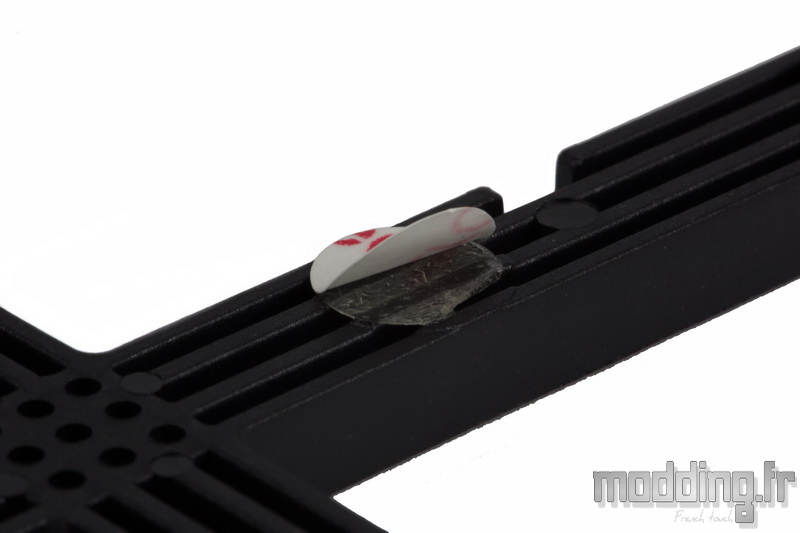

Au niveau de la backplate en forme de croix, nous avons une pastille adhésive disposée sur chaque branche.
Elles permettent à la backplate, de bien adhérer sur la partie arrière du Socket. Ainsi cela rend la tache plus facile pour le montage du radiateur sans que la croix ne vienne à tomber lors de la manipulation de la carte mère.

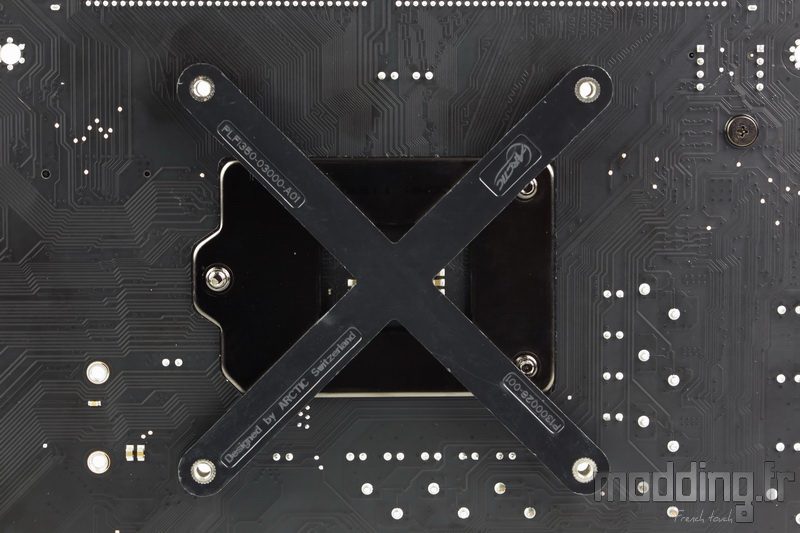

On dispose la backplate au dos de la carte mère.
Deux des branches intègrent une encoche pour laisser la place aux vis du Socket.
Nous orientons donc la backplate en conséquence.

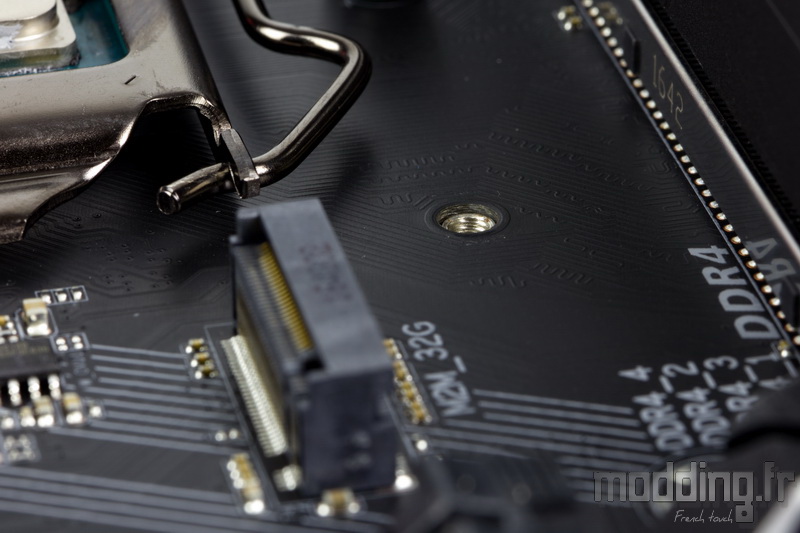

Les points de fixation des branches de la croix effleurent à peine la surface du PCB…

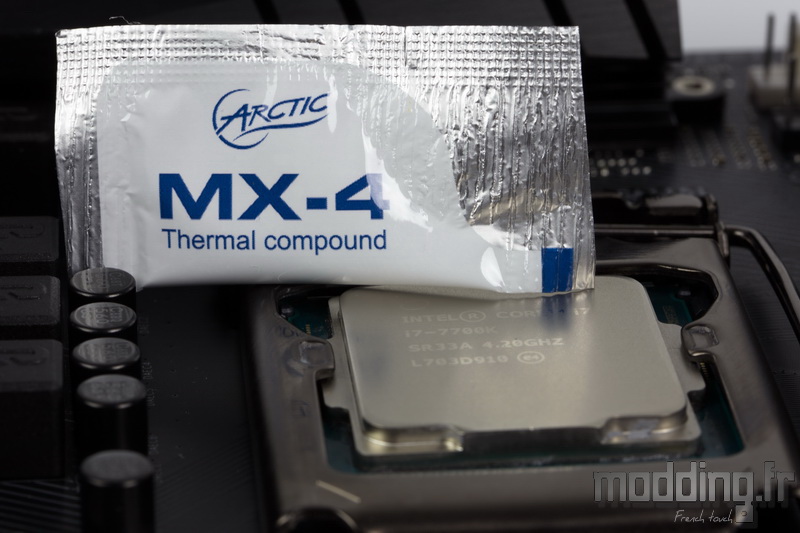

Nous utilisons la pâte thermique MX4 fournie par la marque.
Bien qu’Arctic préconise d’étaler la pâte directement sur chaque caloduc sans déborder sur celui d’à coté…. Nous restons dans le standard “grain de riz” placé directement sur le processeur.
On vous laisse le choix de son étalement.
Ici, la marque ne passe pas par l’installation d’entretoises comme on a l’habitude de voir….

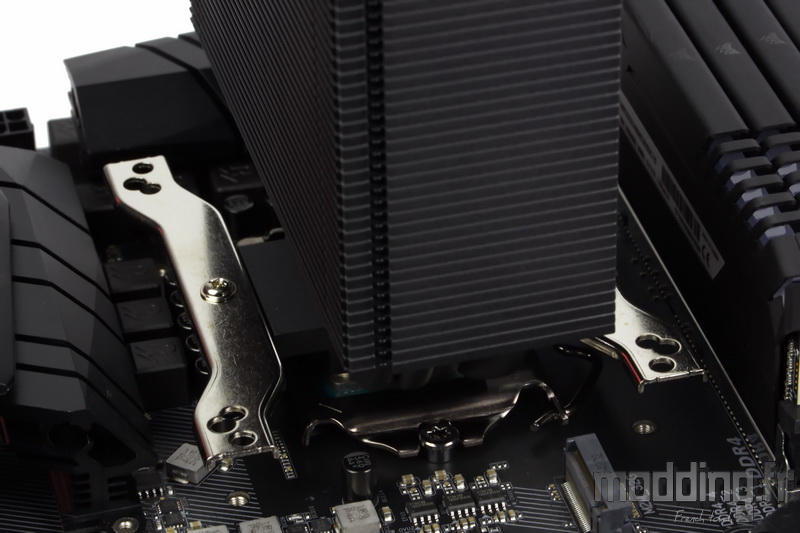

Non, là c’est direct : je pose le radiateur sur le processeur et j’aligne un tant soit peu les trous des pattes de fixation avec ceux entourant le Socket…
Okay…. On se dit alors qu’il vaut mieux monter le Freezer 33 eSport Edition avec la carte mère à plat que verticale dans le boitier…. Sinon ça risque d’être du sport justement !!!

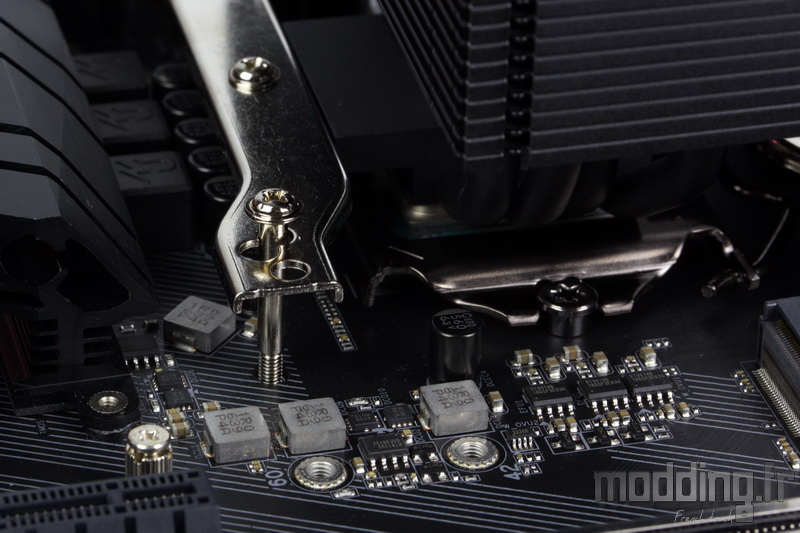

On glisse chaque vis à travers le trou spécifique à notre Socket 115x, de façon à ce que son extrémité tombe en face du point de fixation de la backplate.
Là on voit si on a eu le compas dans l’œil en plaçant le radiateur sur le processeur…

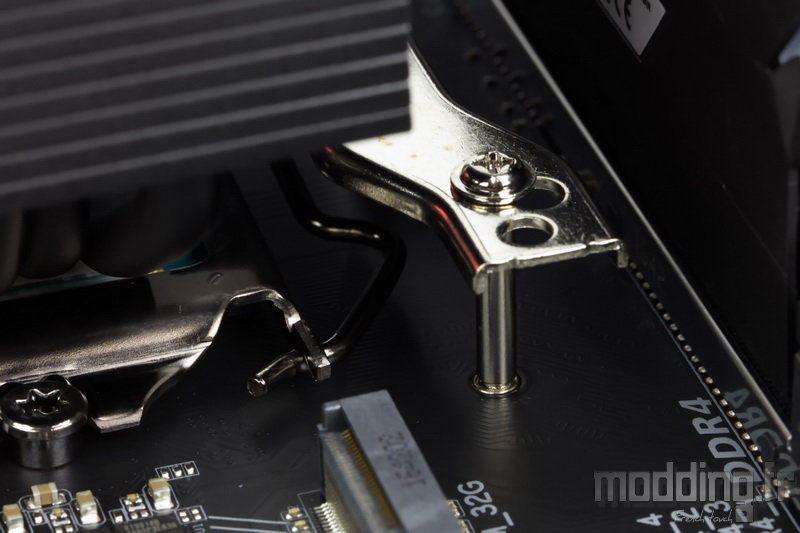

Une fois les vis en place, on visse chacune d’elles au tour par tour en adoptant un schéma en croix.
Non pas pour que la base du radiateur soit bien parallèle au processeur puisqu’elle est déjà en contact… mais plus pour éviter qu’elle ne se soulève du coté de l’angle opposé.
On visse à fond.
Les ventilateurs se montent au dernier moment, une fois le radiateur en place.
Mais on recommande fortement de monter au préalable les attaches métalliques car, après, c’est un peu galère de viser les orifices placés sous le radiateur pour insérer l’extrémité inférieure des attaches.
Au cours du montage nous avons découvert une autre subtilité “Arcticienne”….
Il se trouve que ces orifices ne sont pas placés à la même distance du bord des ailettes !!!
Ma porque ???….
On ne sait pas… Mais cela explique pourquoi les ventilateurs disposent de rondelles supplémentaires qui permettent de rattraper ce décalage…
Cela implique aussi une orientation spécifique du radiateur pour respecter le sens du flux d’air, vu que l’on ne peut inverser les ventilateurs de par ce décalage engendré par les attaches.
A la première lecture de la notice en ligne, nous n’avions pas vu ce “détail”…

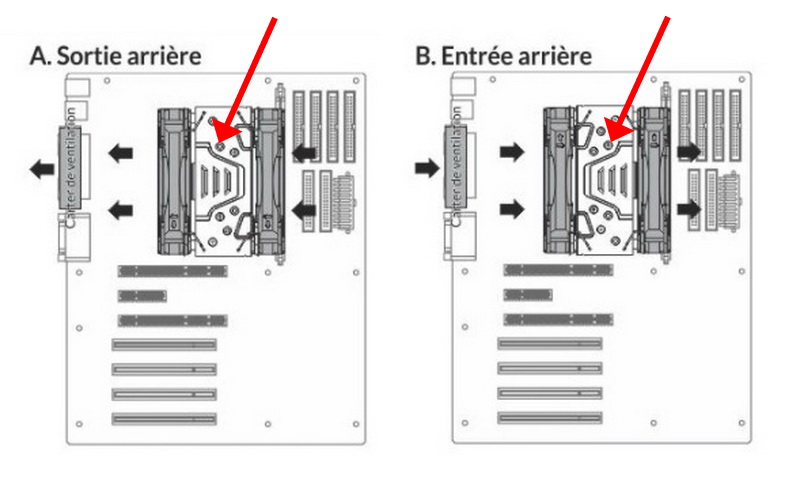

Mais en regardant à nouveau les schémas, on s’aperçoit que l’orientation du radiateur suit le sens du flux d’air.
L’ouverture des ouïes, présentes sur la dernière ailette, indique l’orientation du radiateur.
La compatibilité avec les barrettes mémoire est totalement respectée.
Certes nous n’avons qu’un petit millimètre mais ça passe.
N’est-il pas sympathique ce Freezer 33 eSport Edition avec son radiateur tout de noir vêtu !!!
Franchement, il se fond aisément dans le décor !
Il ne nous reste plus qu’à jouer sur la couleur des ventilateurs parmi les 4 versions du Freezer 33 eSport Edition pour être en accord avec le thème de notre boitier.
