Le ventirad :
Le radiateur est donc identique au Freezer 33 (classique ou version Plus) voire même au Freezer i32.
Nous avons juste une modification d’ordre esthétique vu que le radiateur du Freezer 33 eSports Edition revêt une robe entièrement noire, ce qui lui confère un look nettement plus sympathique !
Et comme le noir va avec tout….
Le radiateur adopte le format tour et est composé de 49 ailettes en aluminium de 0.5 mm d’épaisseur.
Il mesure 123 mm de large sur 150 mm de haut.
Il fait 47 mm au niveau de sa profondeur.
La peinture noire, d’aspect satiné, recouvre les moindres recoins des ailettes ainsi que des caloducs.
La dernière ailette arbore quelques reliefs et une série de trois ouïes, ceci dans un but purement esthétique…
Cependant, les extrémités des caloducs ne sont pas pourvus d’un quelconque capuchon permettant de dissimuler leur finition… Même si la peinture noire gomme quelque peu cet état.
Les petits trous disposés au niveau des angles des ailettes permettent d’insérer les attaches métalliques destinées à fixer les ventilateurs.
Le bord de ces ailettes est replié à 90° pour entrer en contact avec son homologue sous-jacent.
Ce qui fait que les cotés du radiateur sont clairement cloisonnés et permettent ainsi de guider le flux d’air dans le sens de la profondeur.
La base du radiateur est un bloc en aluminium et comporte, à ses extrémités, une rainure ainsi qu’un trou taraudé. Ces deux éléments assurent l’assemblage des pattes de fixation.

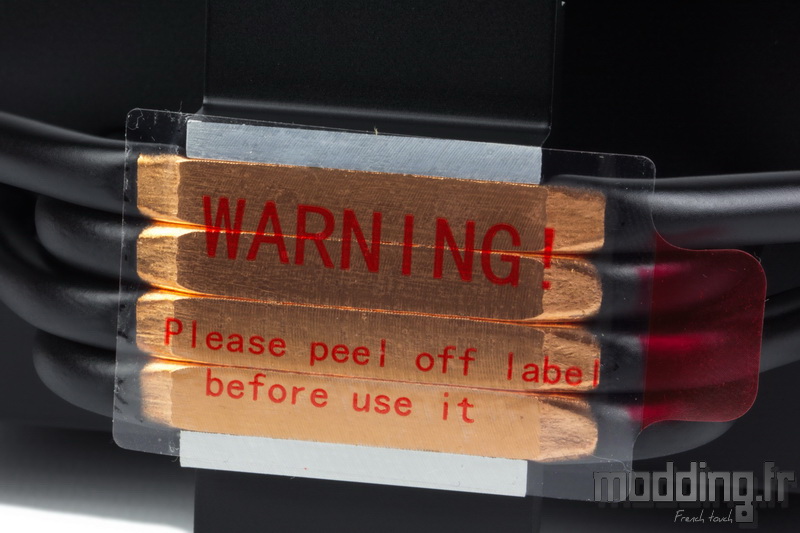

Un film protège la base du radiateur.
Comme écrit : ne pas oublier de retirer ce film lors de l’installation du Freezer 33 eSports Edition sur le cpu.
Arctic continue de faire confiance à la technologie Direct Touch.
Les 4 caloducs, en cuivre de 6 mm de diamètre, sont alors usinés de façon à obtenir une surface totalement plane pour être en contact direct avec l’IHS du processeur.
Ces caloducs, peints aussi en noir, plongent dans les différentes ailettes et se positionnent avec un léger décalage entre eux pour profiter au maximum du flux d’air engendré par les ventilateurs BioniX F120.

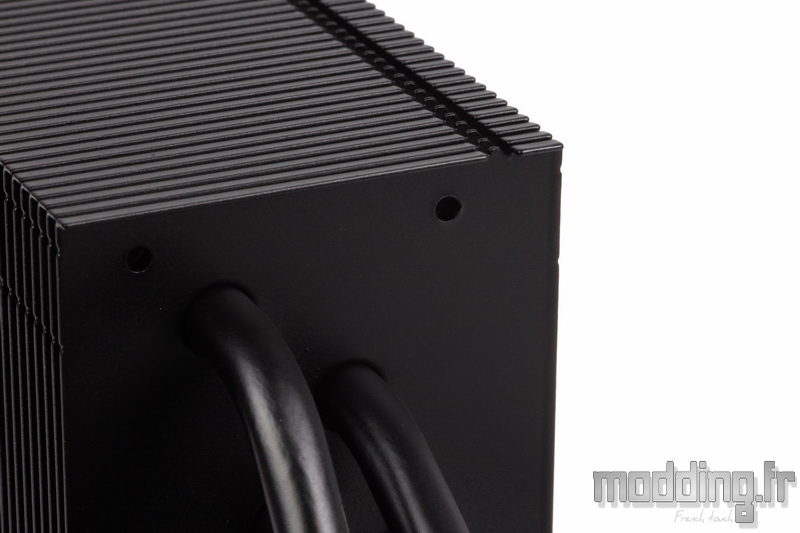

On retrouve les mêmes petits trous que sur la dernière ailette, afin d’insérer l’extrémité inférieure des attaches métalliques de fixation des ventilateurs.

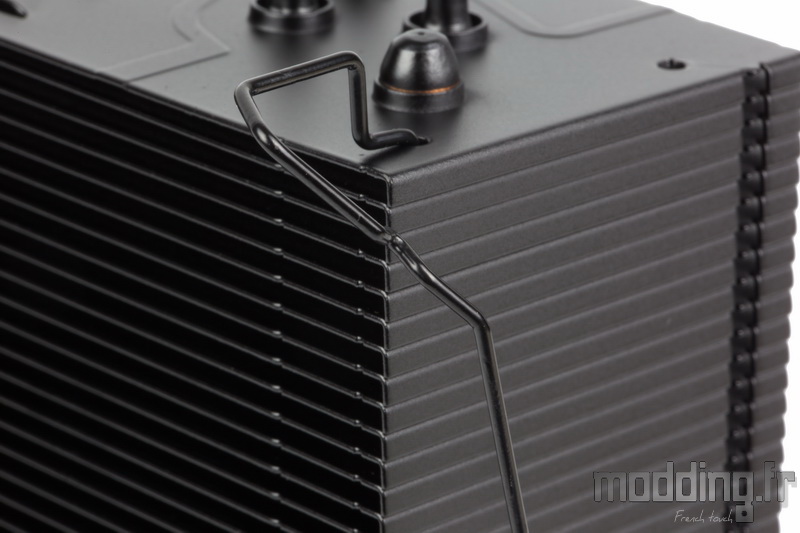

L’attache métallique est en place et est prête à accueillir le ventilateur.
On place le ventilateur et on rabat l’attache de façon à faire coïncider les encoches au niveau des points de fixation interne du BioniX F120.
Mais alors comment expliquer la présence de ses rondelles accessoires….
D’autant que le ventilateur est doté de silentbloc…
Nous n’avions pas réellement fait attention à un détail … Mais maintenant que nous l’avons découvert au cours du montage du Freezer 33 eSports Edition sur notre carte mère, ce petit détail nous saute aux yeux…
Le voyez-vous ? non ? La réponse est dans la page suivante.
Voici le Freezer 33 eSports Edition monté et doté de sa technologie Direct Touch.
Le revêtement noir du radiateur confère un look bien sympathique au Freezer 33 eSports Edition.
L’association avec le rouge donne une connotation bien “gaming”. La version noir/blanc se révèle être plus sobre.
Les versions jaune/noir et vert/noir seront utilisés en fonction du thème du boitier.
Arctic fait l’impasse sur la tendance actuelle : RGB, préférant miser sur la couleur noire du radiateur.
Une fois complet, le Freezer 33 eSports Edition passe sur une épaisseur totale de 103 mm.
Le tout pèse 805 g.
