Protocole de test :
Un récapitulatif de la config en place dans le PC Calyos :
- Carte mère : MSI X99S SLI PLUS
- Processeur : Intel i7 5820K
- Mémoire : Kingston DDR4 HyperX Predator 4 x 4 Go
- Carte Graphique : Nvidia GTX 1080
- SSD : Samsung 850 EVO 120 Go
- Alimentation : Super Flower Golden Silent Fanless Modulaire 500 W
- Refroidissement : Calytronics
- OS : Windows 7 64 bits
A l’origine, la carte graphique que nous devions avoir au sein de la config était une Titan X. Mais pour coller à l’actualité hardware, Calyos nous dégaine sa GTX 1080!
La taille actuelle du module Calytronics ne permet de refroidir que le processeur.
Pas de problème pour le CPU, mais pour la carte graphique il ne se charge que du GPU…
Le système de refroidissement classique d’une carte graphique prend en charge ce GPU mais aussi les puces mémoires et les étages d’alimentation.
Tout comme pour les waterblocks “full cover” il faudrait autant de référence qu’il y a de types de cartes graphiques ….

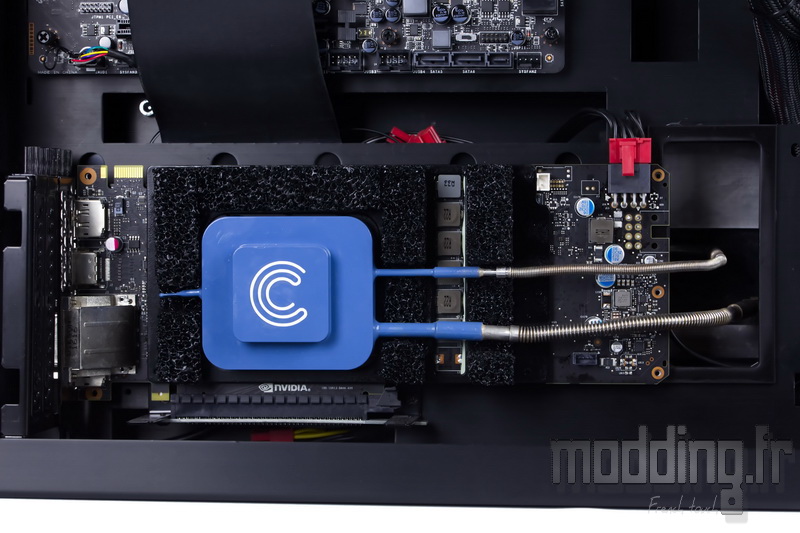

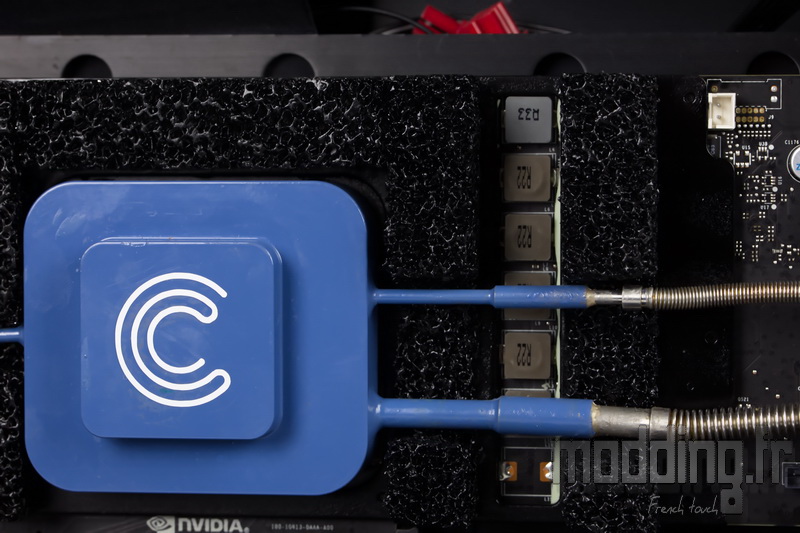

Pour palier à ce problème, la marque Calyos met en place un dissipateur passif de son cru avec une plaque en aluminium qui vient couvrir mémoire et VRM.

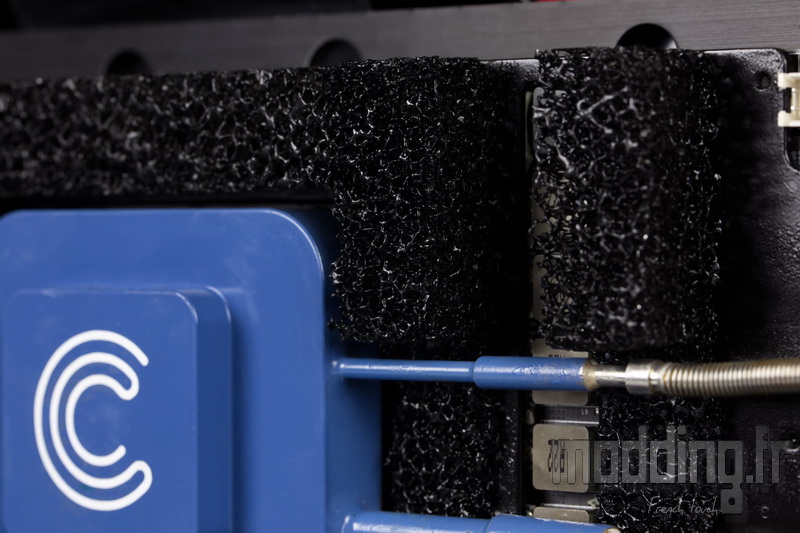

Une plaque surmontée d’une mousse en aluminium afin d’augmenter la surface de dissipation.
********
L’ensemble des tests portent sur trois points :
- Performance au niveau de la dissipation thermique
- Performance CPU
- Performance GPU
********
Pour évaluer le potentiel du système Calytronics à refroidir le processeur et la carte graphique, nous allons utiliser les logiciels suivants :
- OCCT
- 3D Mark Fire Strike Extreme
- Unigine Heaven Extreme
********
Nous allons effectués différents tests qui vont permettre d’évaluer les performances globales de la config qu’a intégré Calyos dans son PC.
Tant au niveau performance du processeur que de la carte graphique.
Pour cela nous allons nous servir des logiciels suivants :
- Cine Bench R11.5
- Cine Bench R15
- wPrime
- X264 FHD
- PC Mark 08
- 3D Mark Cloud Gate
- 3D Mark Sky Diver
- 3D Mark Fire Strike Extrem
- Unigine Heaven 4.0 Extrem
Les tests sont effectués dans un premier temps, avec le processeur i7 5820K @ stock ainsi que la carte graphique.

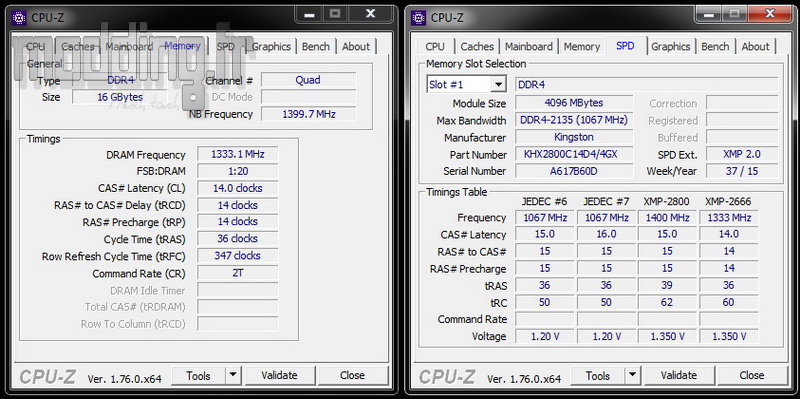

Le bios est, quant à lui, configuré en mode XMP pour avoir les spécifications de la mémoire en place. Sur ce point, nous avons choisi le profil 2 @ 2666 MHz pour ne pas modifier le FSB qui engendre un OC du CPU
Dans un deuxième temps, nous effectuerons les tests après un overclocking du CPU @ 4.4Ghz avec un Vcore à 1.30 V et de la carte graphique.
Et pour allier le plaisir à toute cette batterie de test, nous allons inclure deux jeux avec un relevé des FPS par le logiciel Fraps v3.5.99 :
- Battlefield 4
- Tomb Raider

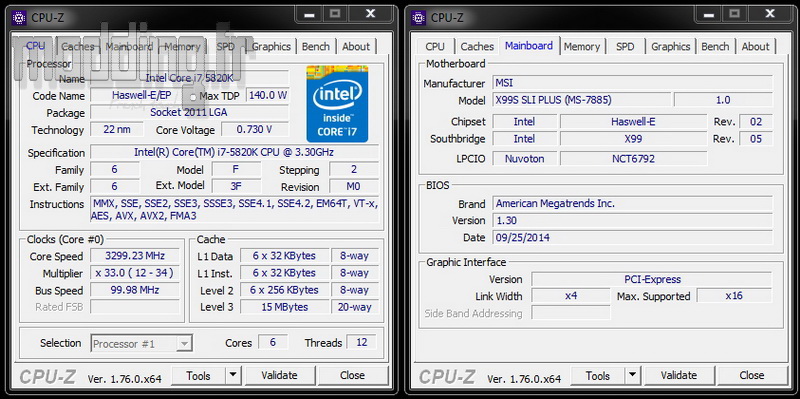

CPU-Z
GPU-Z

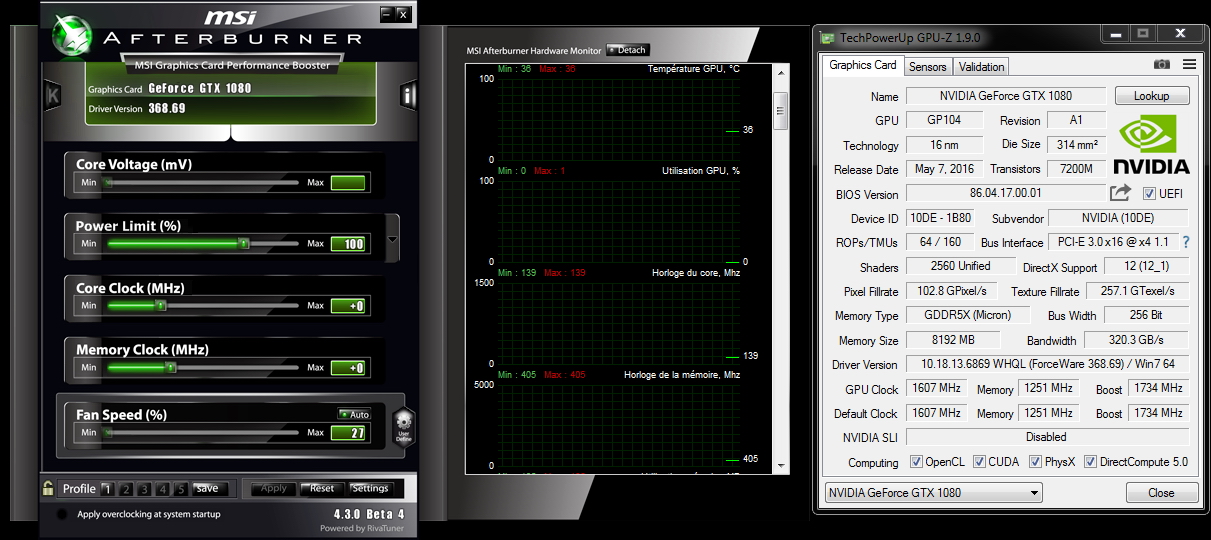

La carte graphique en place est une GTX 1080.
La fréquence de base du GPU est à 1607 Mhz tandis que la fréquence de la mémoire est à 1251 MHz.
Le boost maximum est flashé à 1885 MHz.

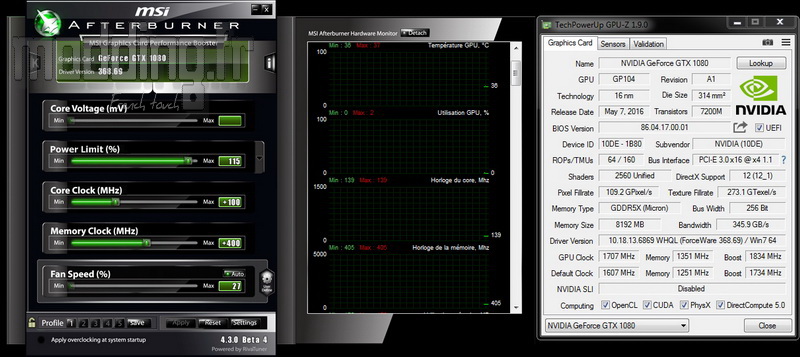

Nous avons appliqué un léger overclocking à la GTX 1080 en augmentant la fréquence du GPU de 100 MHz comme pour celle de la mémoire (400 MHz effectif).
Le boost maximum passe alors à 1974 MHz.
