Le montage : Socket 115x

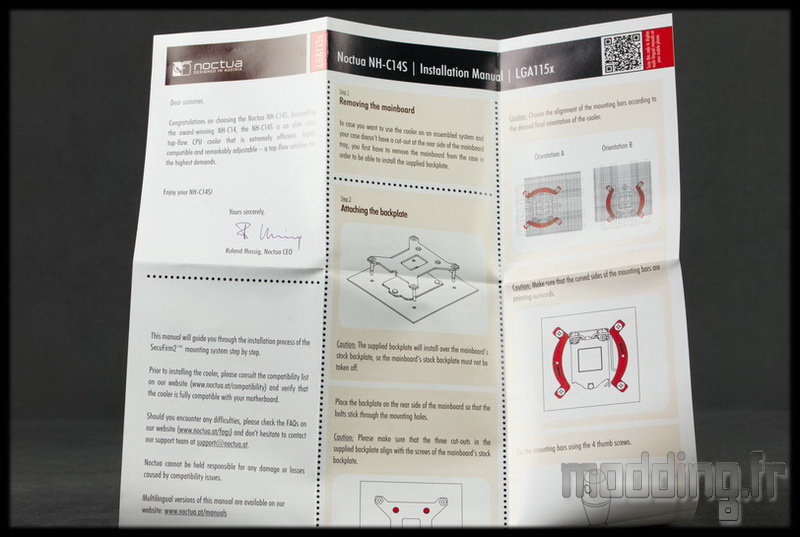

La notice de montage reste en anglais… mais les schémas sont toujours aussi explicites! du coup, pas besoin de passer par le logiciel de traduction automatique (qui risque de vous induire en erreur…).
Quoi qu’il en soit, si on a déjà eu à faire au montage d’un ventirad Noctua, il n’y a pas de problème car le principe est toujours le même! D’ailleurs pourquoi changer quand simplicité rime avec efficacité!
La backplate est déjà assemblée avec ses 4 vis en place et serties à la plaque.

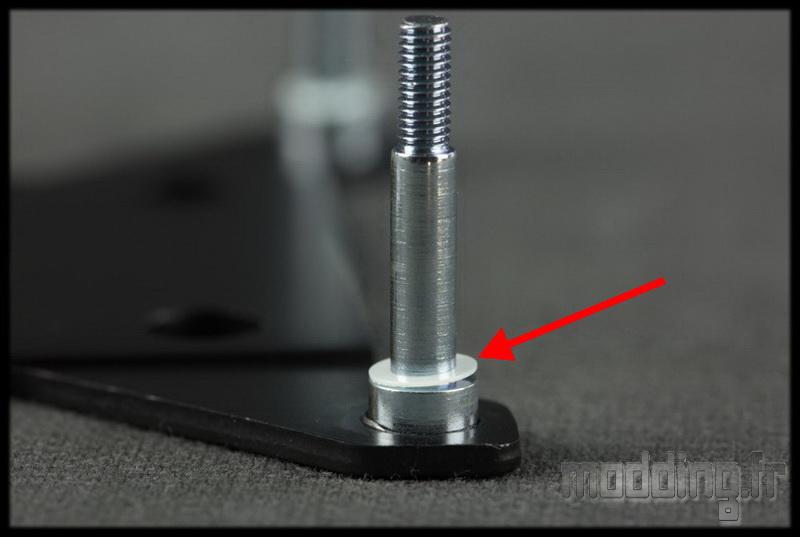

Ces vis sont pourvues de rondelles en plastique pour éviter tout contact direct avec le PCB de la carte mère.

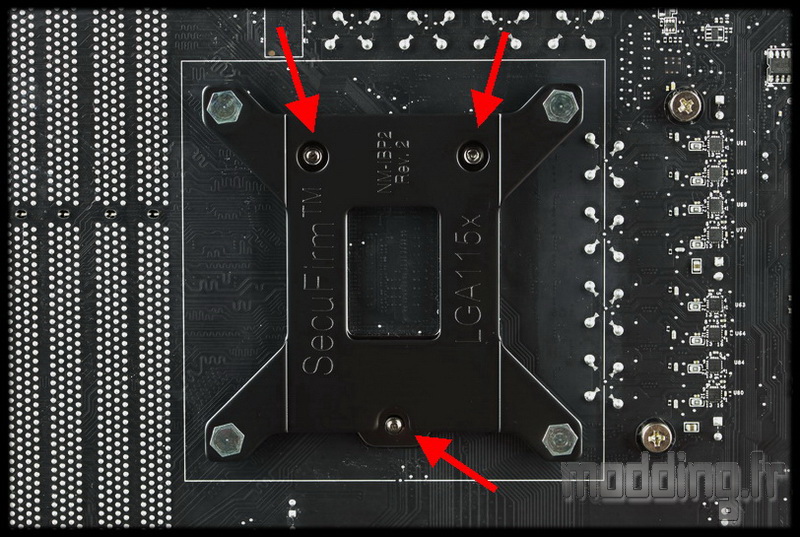

Nous positionnons la backplate au dos de la carte mère.
Il n’y a qu’un sens : les 3 trous doivent coïncider avec les vis du Socket.

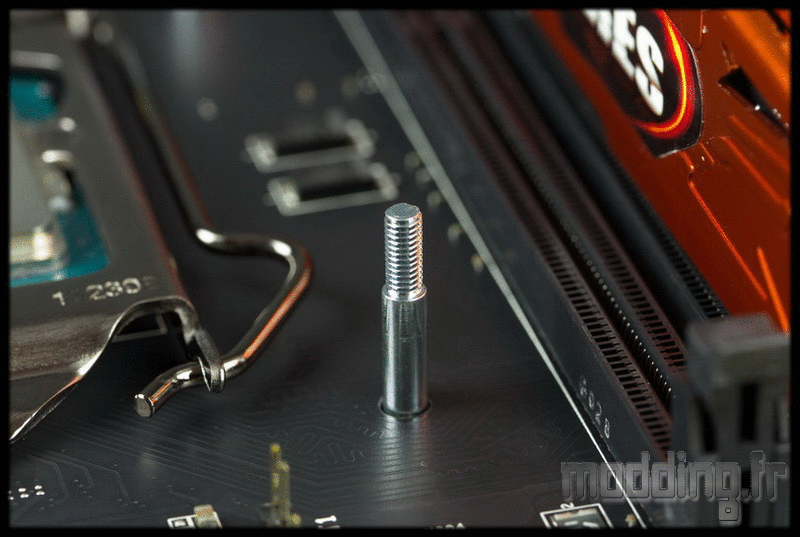

Les vis de la backplate passe au travers du PCB par les trous situés autour du Socket.
On insère les entretoises en plastique noire.

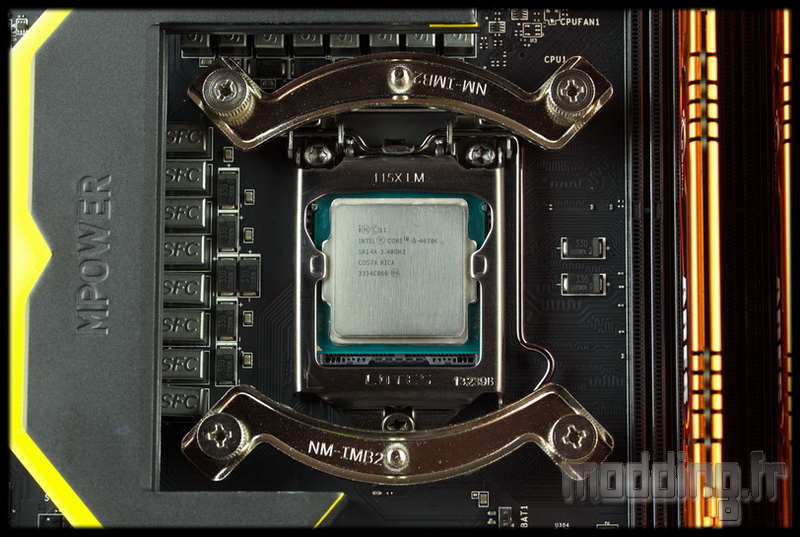

On place ensuite les pattes de fixation et on visse les boulons manuellement, dans un premier temps, pour terminer par un dernier serrage tournevis cruciforme (fourni dans le bundle).
La partie convexe de la patte de fixation doit être orientée vers l’extérieur, et la tige filetée vers le haut.
Dans cette configuration, la direction des caloducs sera dans le sens vertical.

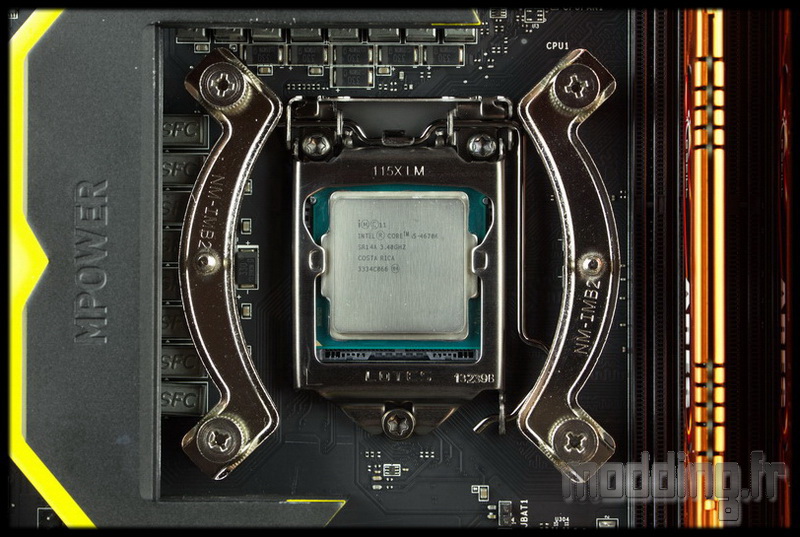

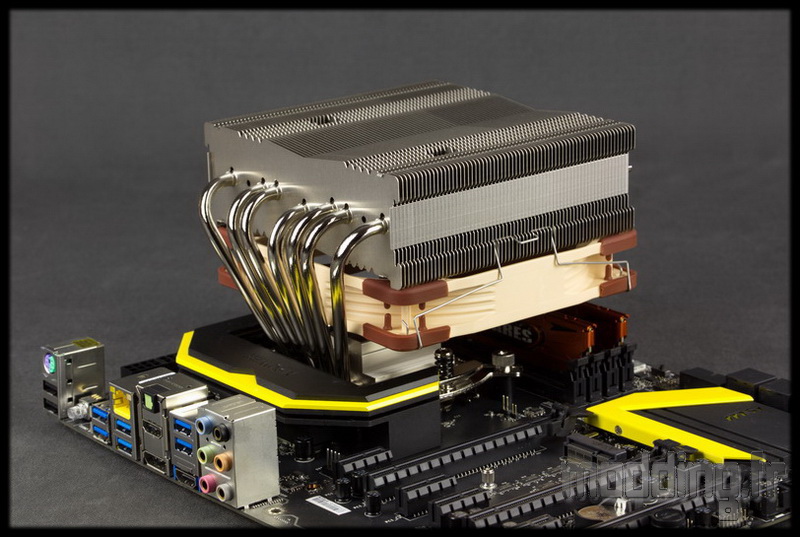

On inverse la position des pattes pour avoir les caloducs du NH-C14S dans le sens horizontal.
Une direction qui permet de bénéficier pleinement de ses atouts de compatibilité.

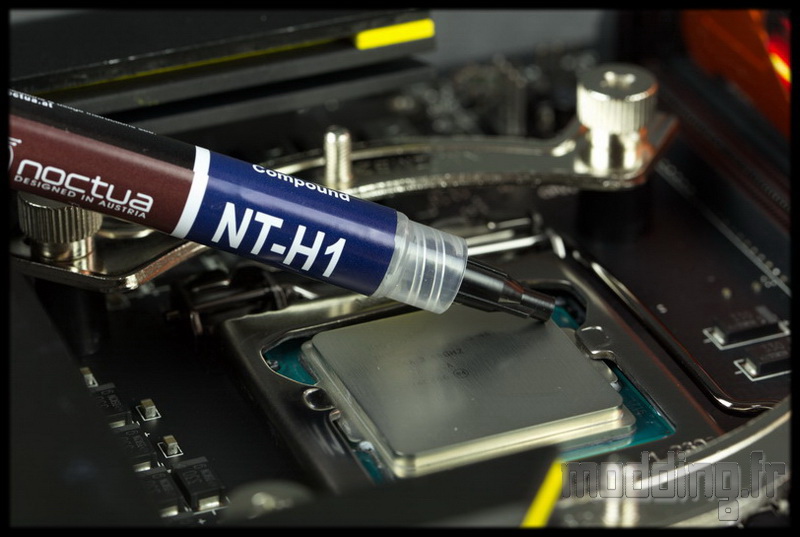

On met un grain de riz de pâte thermique NT-H1, aussi fournie dans le bundle.
On vous laisse le choix de l’étalement de ladite pâte…

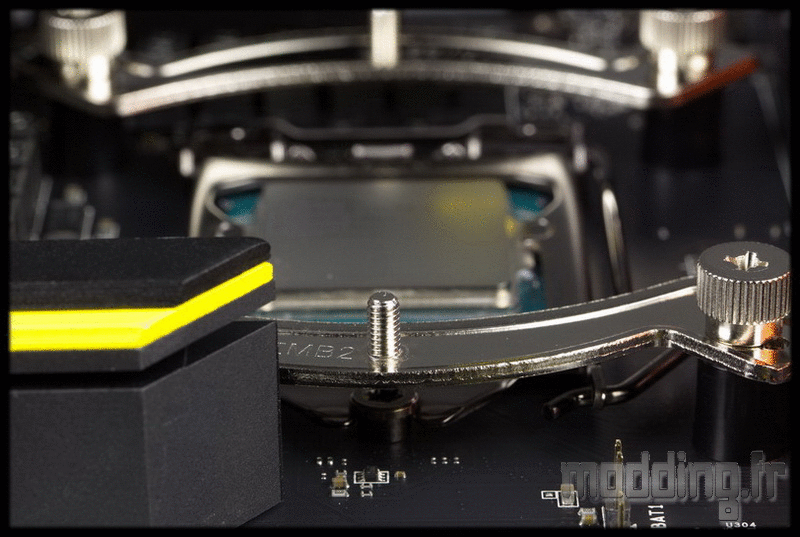

On positionne le radiateur de façon a faire coïncider les vis montées sur ressort en face des tiges filetées intégrées aux pattes de fixation.
Tout en maintenant le radiateur par le dessus, histoire d’éviter qu’il ne bouge pendant le serrage engendrant une présence de bulles d’air dans la pâte thermique, nous vissons les deux vis.
Le serrage se fait alternativement, tour par tour, pour que la base reste bien parallèle au CPU.

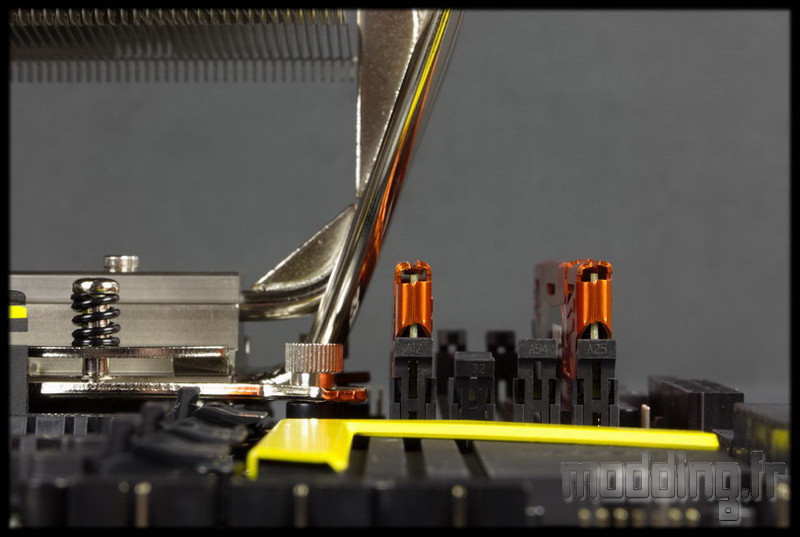

On serre à fond! c’est le ressort qui exerce la pression adéquate de la base sur le processeur.

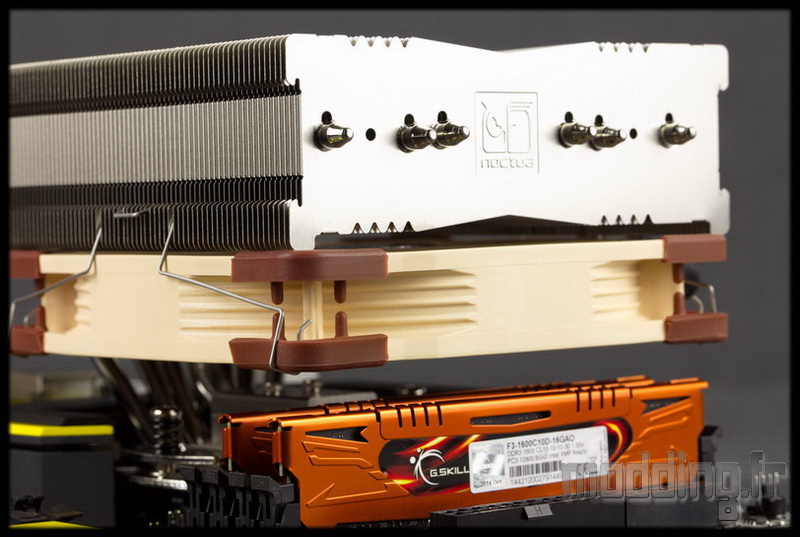

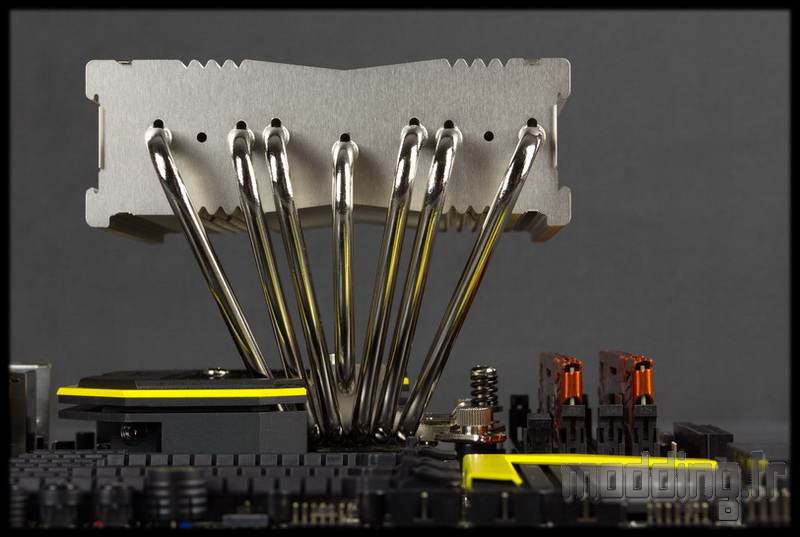

Du coté des barrettes mémoire, c’est sûr, il y a de la marge quant à la hauteur des dissipateurs! Nous avons ainsi 70 mm de disponible.
Notre kit G.Skill Ares est encore plus à l’aise qu’avec le NH-D15S.
Mais ce cas ne se prête que lorsque l’on positionne le ventilateur au dessus du radiateur.
Si on place le ventilateur au dessous des ailettes, la place est un peu plus comptée….
Pour autant, il reste de la marge pour nos Ares.
Nous passons de 70 mm à 41 mm.
Le NF-A14 PWM positionné ainsi, permet de mettre en place la config dans un boitier où la hauteur est un argument de poids tel que les HTPC.

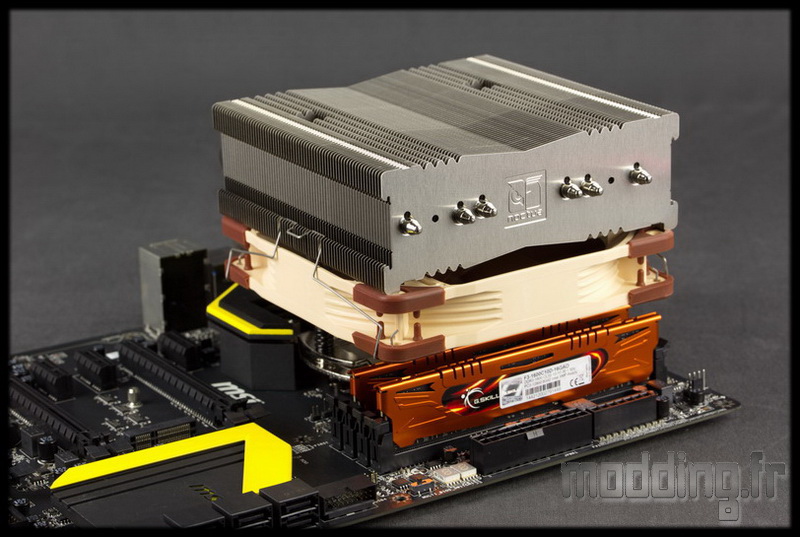

Nous avons ainsi une hauteur totale portée à 115 mm.
Sur notre carte mère ATX, la place avec le premier port PCIe est amplement suffisant.

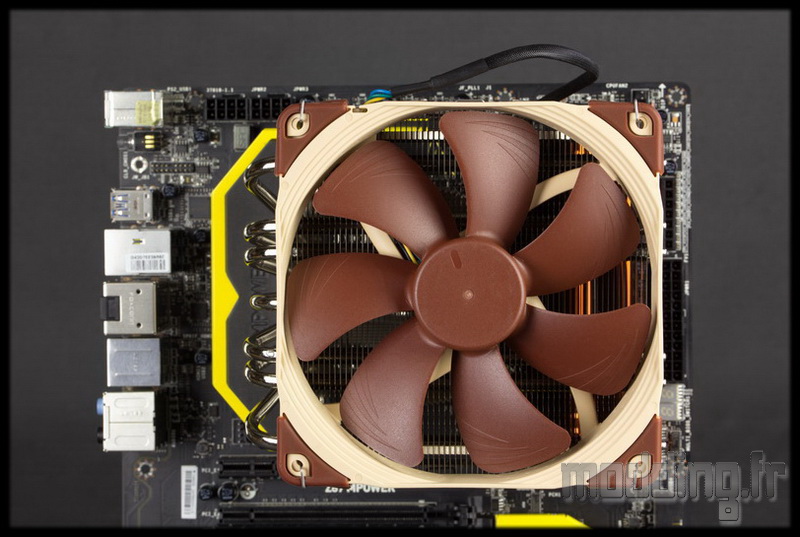

Le ventilateur au dessus des ailettes et nous passons à une hauteur totale de 142 mm.
Nous sommes encore loin des 160 mm d’un ventirad au format tour, mais pour un boitier HTPC, nous risquons d’atteindre voire de dépasser la limite autorisée.
Par contre nous profitons de 70 mm de hauteur pour les barrettes mémoires.
En inversant le sens du NH-C14S à 180°, nous retrouvons alors les caloducs vers les slots mémoires.
Nous remarquons que le premier slot se trouve bridé, le second aussi mais dans une moindre mesure.
Du coup l’intérêt est limité…
Avec une rotation à 90°, cela ne change pas la donne car les ailettes passent au dessus des deux premiers slots mémoire…
Quant à la compatibilité PCIe, c’est surtout avec une carte mère format Micro ATX que nous allons apprécier le concept!

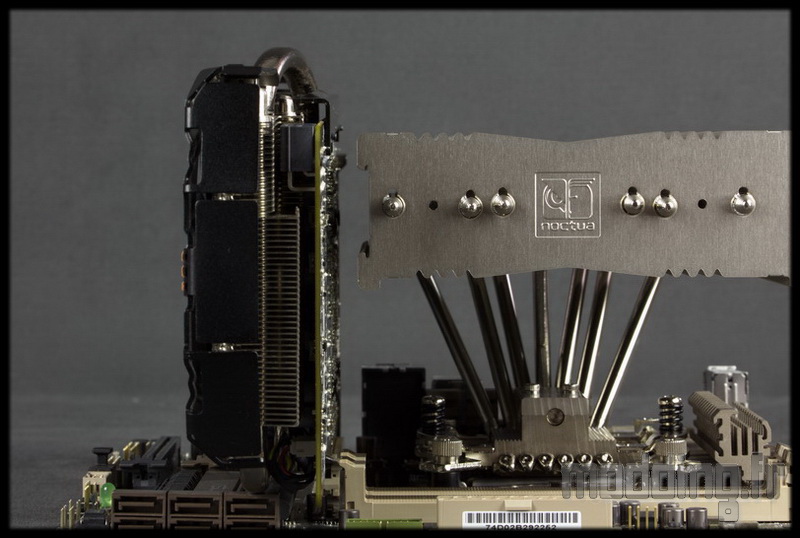

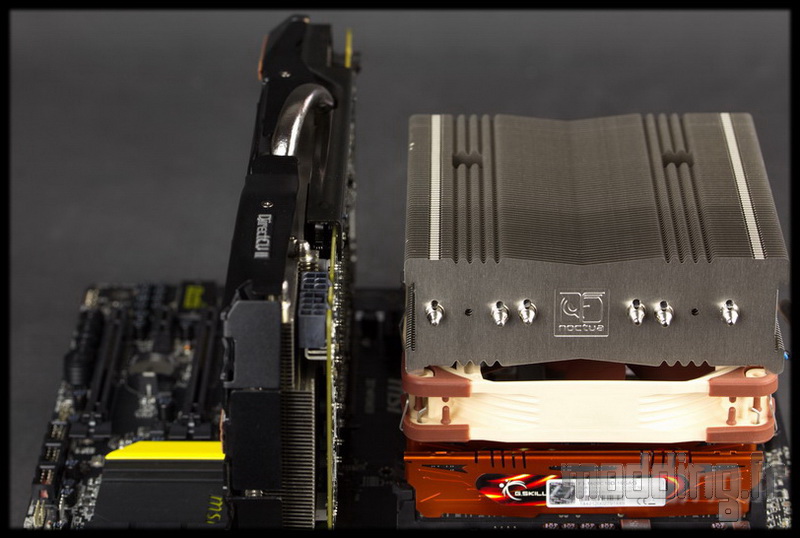

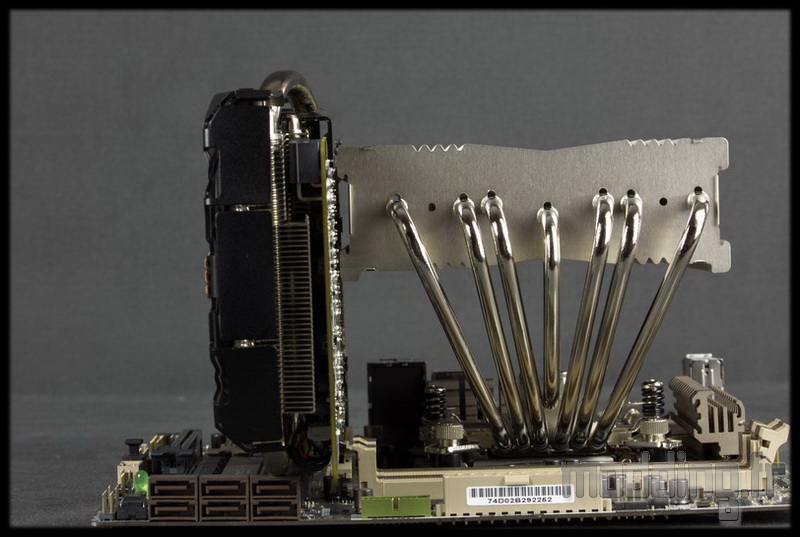

Les 140 mm de largeur du ventirad ne viennent aucunement gêner la carte graphique placée au premier port PCIe.
Une inversion à 180° et là, le ventirad colle carrément au PCB de la carte graphique.
