Le ventirad :
Le radiateur est de type Top Flow.
Il adopta la forme d’une lettre C.
Le plateau est composé de 66 ailettes en aluminium. Il mesure 140 mm de large sur 134 mm de profondeur.
Son épaisseur est de 49 mm. Il culmine à 115 mm de hauteur par rapport à la base.
Ce sont pas moins de 6 caloducs qui viennent s’engouffrer dans le méandres des ailettes.
Tiens! pourtant il nous semble en compter 7…
Ces caloducs ont un diamètre de 6 mm et sont en cuivre recouvert de nickel.
Si vous ne l’avez pas remarqué sur l’image précédente, nous constatons que le plateau est décalé par rapport à la base.
On voit bien la chose par l’emplacement des caloducs externes par rapport au bord de la dernière ailette.
Tout comme le NH-D15S, Noctua réitère la compatibilité avec le premier port PCIe de la carte mère en créant ainsi cet asymétrie.
Nous verrons plus bas, que le concept est intéressant lors de l’utilisation d’une carte mère au format Micro ATX.
L’extrémité des caloducs est doté d’une finition conique, avec un aspect identique pour chacun d’entre eux.
On note que la surface des ailettes est légèrement brossée.

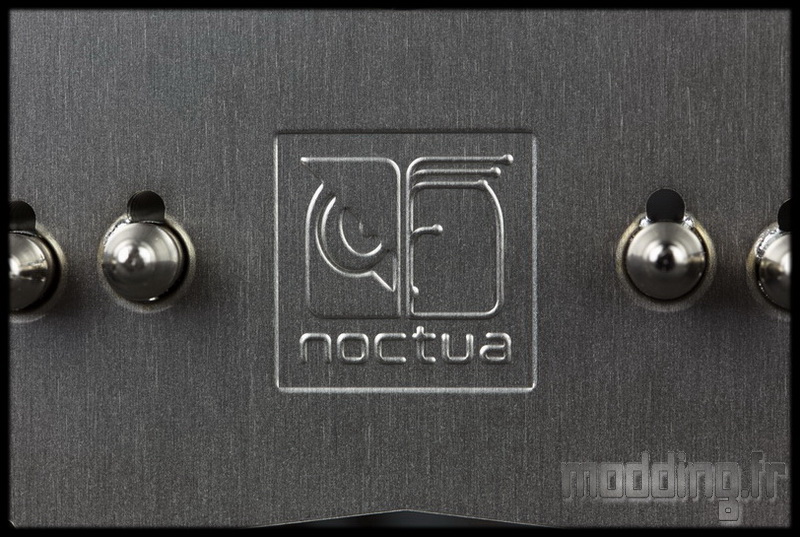

Au centre nous avons le logo Noctua comme frappé dans la matière aluminium.
Sur le coté du plateau, nous avons deux profils en encoche pour permettre la fixation du ventilateur par le biais des attaches métalliques.
Donc dessus ou dessous voire les deux vu que la marque fournit un deuxième jeu d’attaches métalliques.
Les ailettes ne sont pas totalement rectangulaires, elles intègrent un profil légèrement dentelé donnant du relief à l’ensemble.
La vue supérieure nous permet de bien visualiser le trajet des différents caloducs au sein des ailettes.
C’est d’ailleurs sur cette vue qu’on détermine l’arrêt au 2/3 du parcours d’une tige centrale… Nous verrons que ce dernier n’est pas un caloducs même si il y ressemble à s’y méprendre!
Les 6 autres caloducs évitent le centre du plateau pour profiter pleinement du flux d’air crée par le ventilateur tout en esquivant l’emplacement du bloc moteur.
Nous percevons la présence de deux trous formés au sein des ailettes qui permettent d’accéder aux vis de fixation du ventirad.
Ainsi nous pourrons glisser le tournevis afin d’interagir avec lesdites vis.
Celles-ci sont montées sur ressort qui permet d’ajuster idéalement la pression de la base sur le processeur.
Elles sont solidaires des platines par un système de circlip.

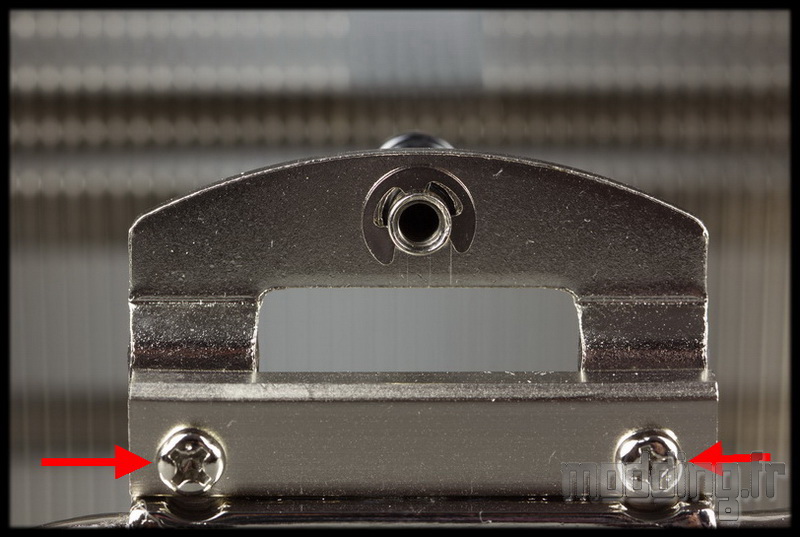

Les platines sont, elles, fixées à une plaque en aluminium par le biais de deux vis.
Ici, nous voyons bien les platines vissées à cette plaque en aluminium.
Une plaque qui est en deux parties.

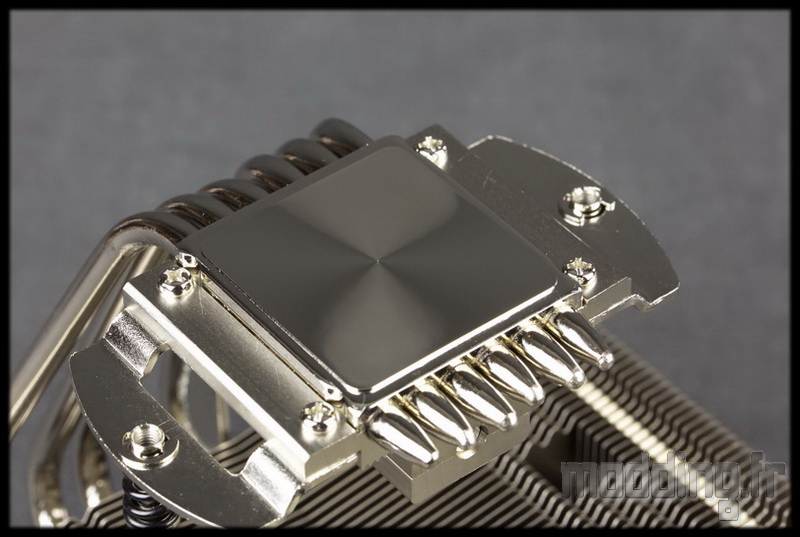

La partie basse est soudée à la base cuivrée prenant ainsi en sandwich les 6 caloducs.

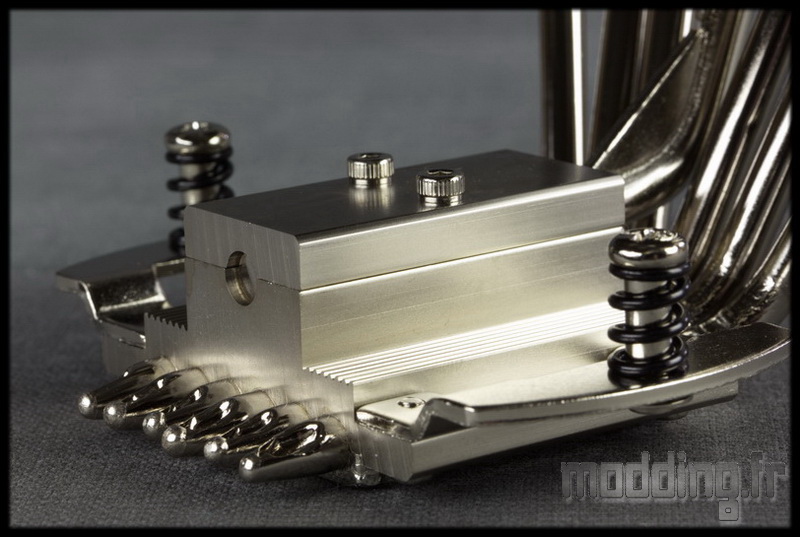

Une seconde partie est vissée à la première et enferme l’extrémité d’une section en aluminium ayant le même diamètre que les caloducs et revêtant la même couche de nickel .
Si on observe bien ce tube plein, on remarque la présence de renforts sur tout son trajet externe.
Ce qui nous amène à conclure que son rôle principal est de rigidifier l’ensemble du radiateur. et donc rien à voir avec un système caloporteur annexe.
D’où le fait qu’il ne prend pas son origine au niveau de la base comme les 6 autres tuyaux caloporteurs.
La base est donc en cuivre recouvert de nickel.
On retrouve l’aspect miroir et donc ce cher squelette qui vient admirer son reflet…
Mais il semble que ce miroir fasse plus que refléter sa simple image! nous voyons que son esprit plane autour de lui!!! tel un spectre…

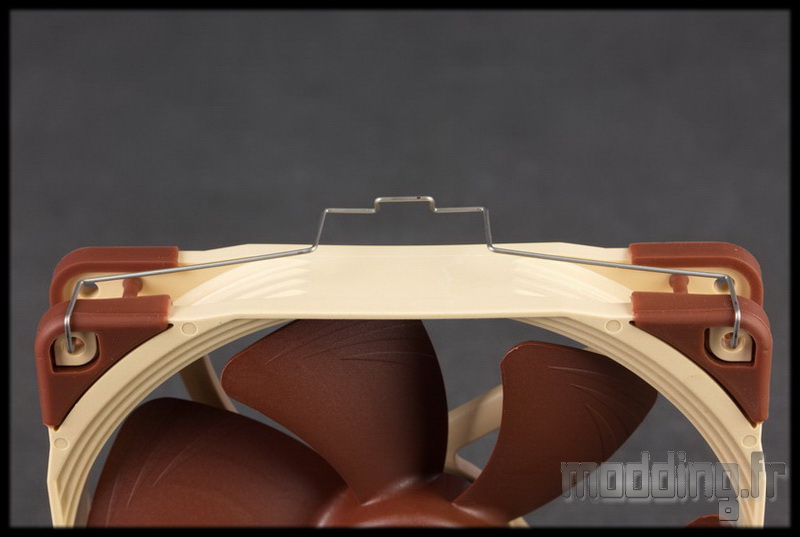

Les attaches métalliques se placent ainsi, au bord du cadre pour permettre la fixation du ventilateur sur le radiateur.

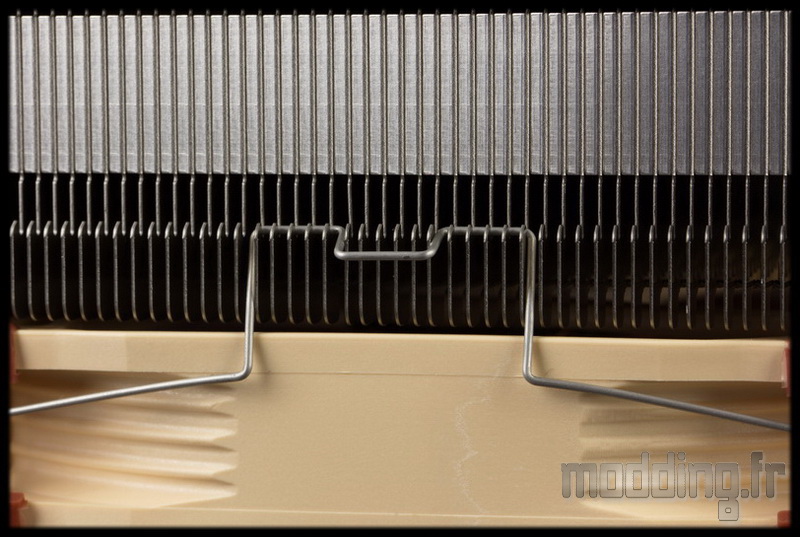

Elles viennent ensuite prendre place au sein des encoches présentes dans le profil des ailettes.
Le Nh-C14s est doté d’un seul ventilateur, ce qui nous laisse le choix de l’implanter sous le radiateur ou sur le radiateur.
Ici, nous optimisons le ventirad pour intégrer un boitier HTPC car nous gardons la hauteur de 115 mm du radiateur.
Par contre nous limitons la compatibilité mémoire avec seulement 41 mm de disponible pour les barrettes.
On préférera mettre le ventilateur en Push pour plus d’efficacité et ainsi évacuer l’air chaud vers l’extérieur du boitier HTPC.
41 mm pour les barrettes mémoire et 115 mm de hauteur totale ou …
… Nous passons le ventilateur sur le dessus et nous avons une hauteur totale de 142 mm (115 + 25 mm du cadre du ventilateur + 2 mm des silentblocs).
On utilise cette configuration dans le cadre de la mise en place du NH-C14S dans un boitier tour et où surtout…
… On veut privilégier la compatibilité avec les barrettes mémoire.
On peut, alors, profiter des 70 mm de disponible sous les ailettes.
La profondeur totale du NH-C14s avec les caloducs est de 163 mm. Il accuse un poids de 1015 g avec son ventilateurs (820 g sans).
