Les caractéristiques :

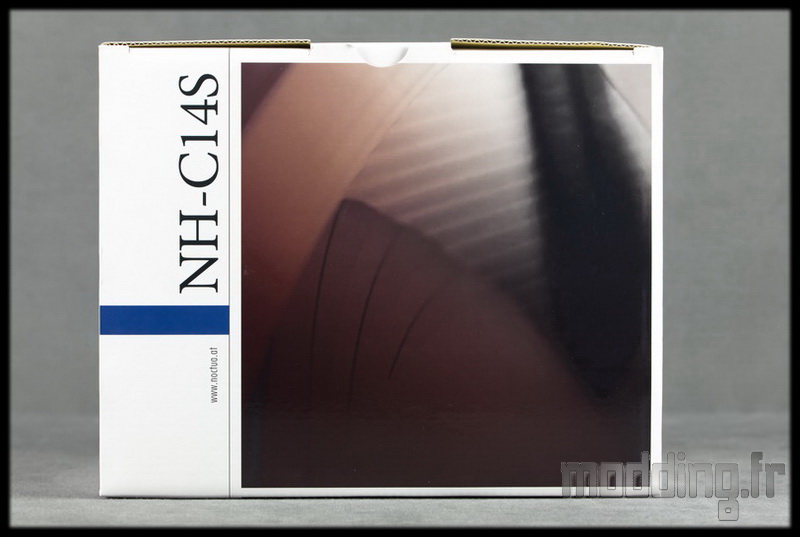

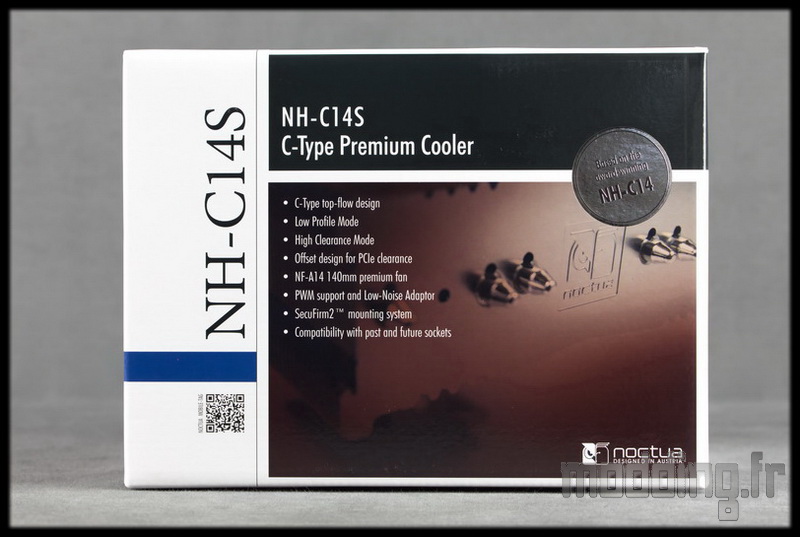

Le design de la boite reste identique, seul les photos changent mais on reste dans le concept du “Teasing”.
Le texte est adapté en fonction du produit et on retrouve la large bande blanche latérale qui porte le nom du modèle.
Ce dernier est reporté sur fond noir juste au dessus de la photo sur laquelle est inscrite la liste des principales caractéristiques du NH-C14S
Une pastille métallisée rappelle l’origine du ventirad.

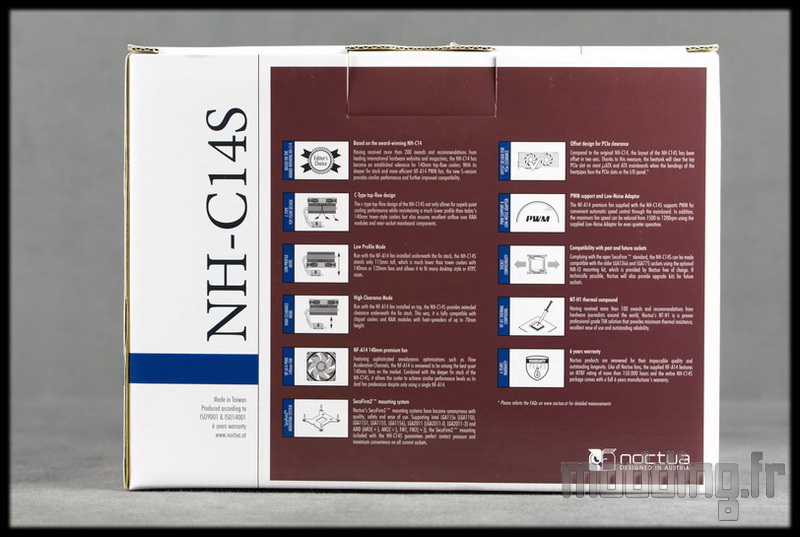

Au dos, Les différentes caractéristiques sont reprises en détail avec un jeu d’icônes pour illustrer les propos.

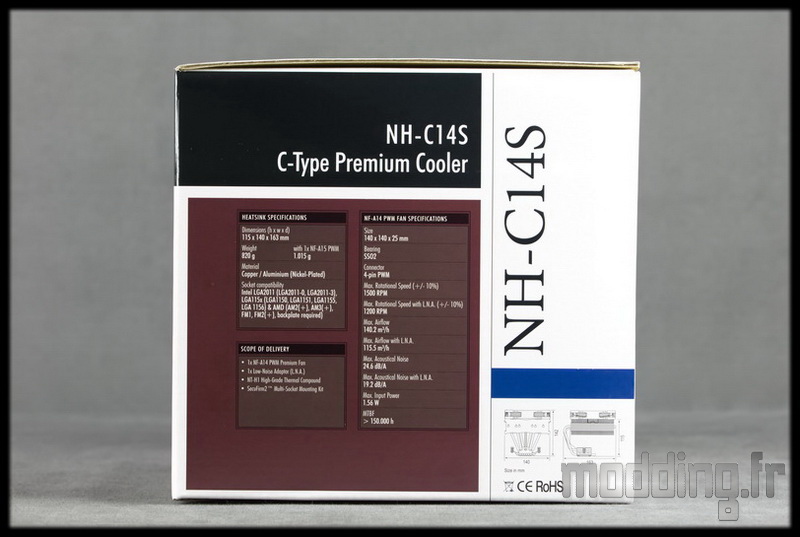

Sur un des cotés nous avons les spécifications du radiateur et du ventilateur ainsi que le contenu de la boite.

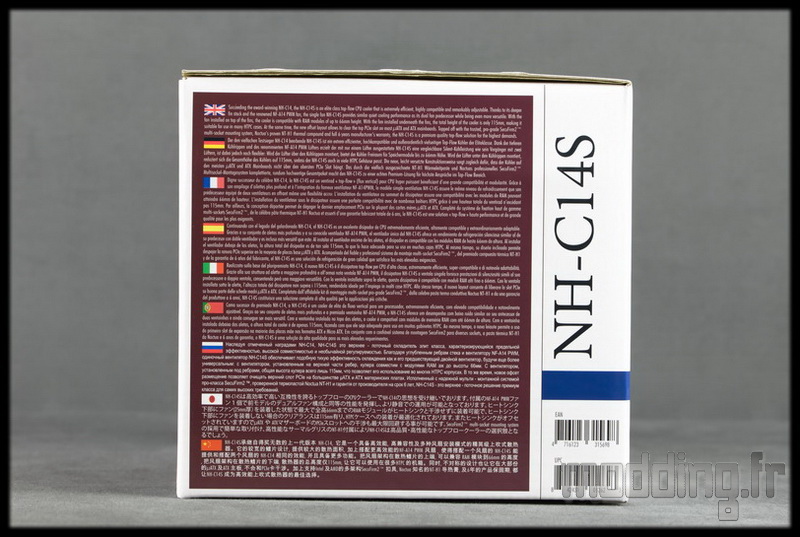

Sur le coté opposé, nous avons une introduction mettant en avant les atouts du NH-C14S.
Le tout est traduit en plusieurs langues dont le français.
Au dessus, nous vous laissons deviner ce que cela représente…

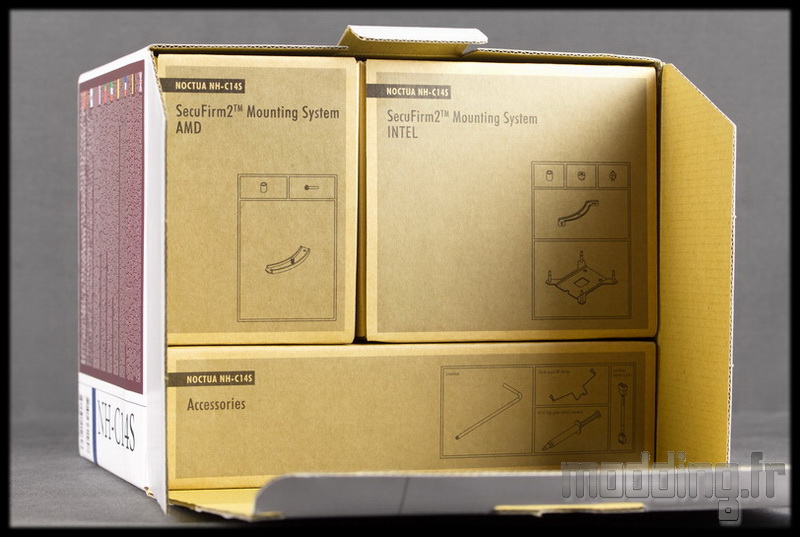

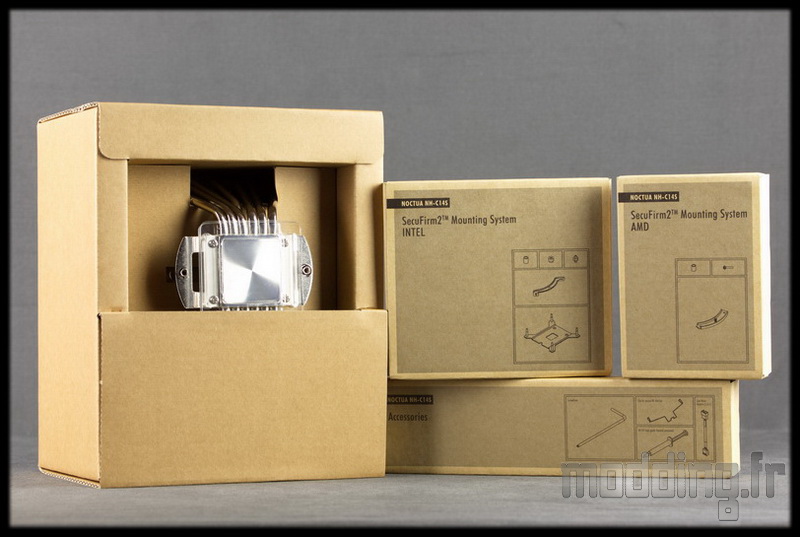

A l’ouverture de la boite, nous découvrons…. d’autres boites de plus petites tailles…
…. Voire même de différentes tailles!
Celle de gauche enferme le NH-C14S accompagné de son ventilateur.
Celles de droite contiennent le bundle avec une boite pour le Socket AMD, une pour le Socket Intel et une pour les accessoires divers.

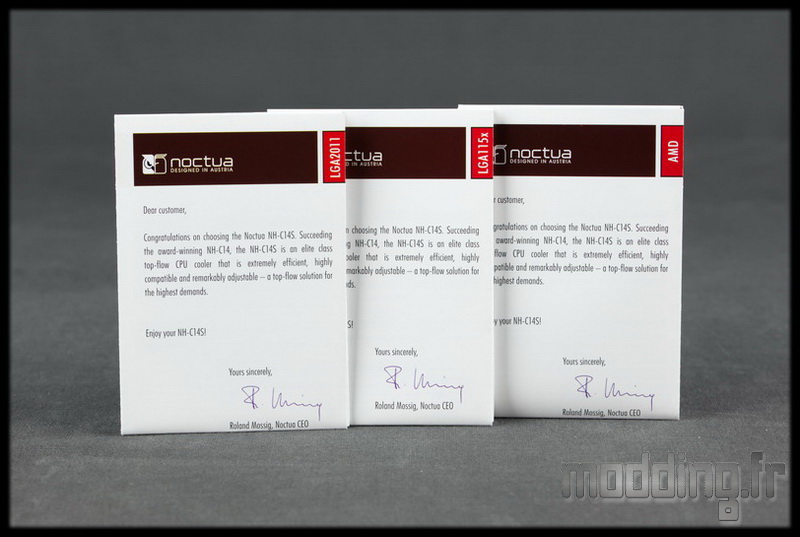

Nous avons trois notices de montage en fonction du Socket : AMD, Intel LGA 2011 et LGA 115x.

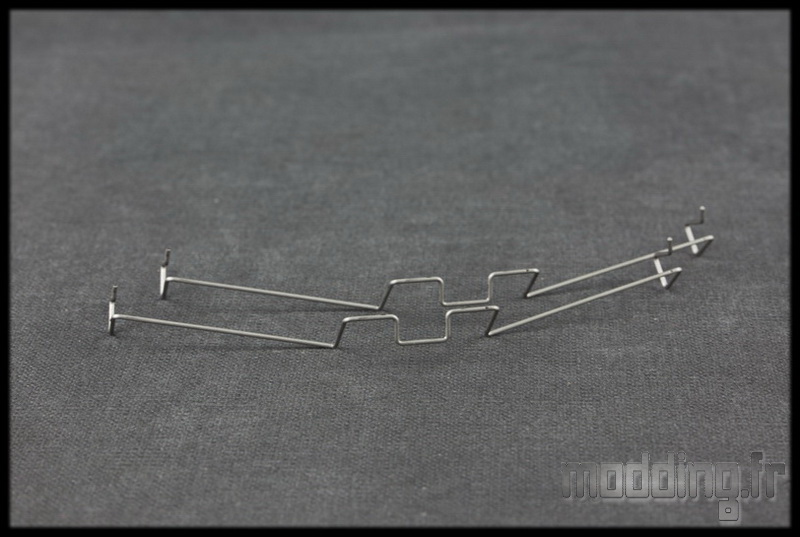

Noctua propose un deuxième jeu d’attaches métalliques pour éventuellement passer le NH-C14S en double ventilation.

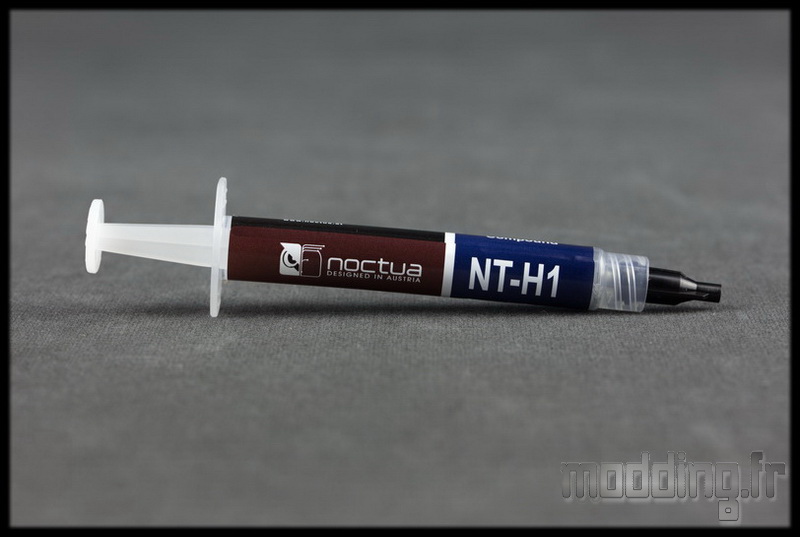

Nous avons une seringue de pâte thermique NT-H1.

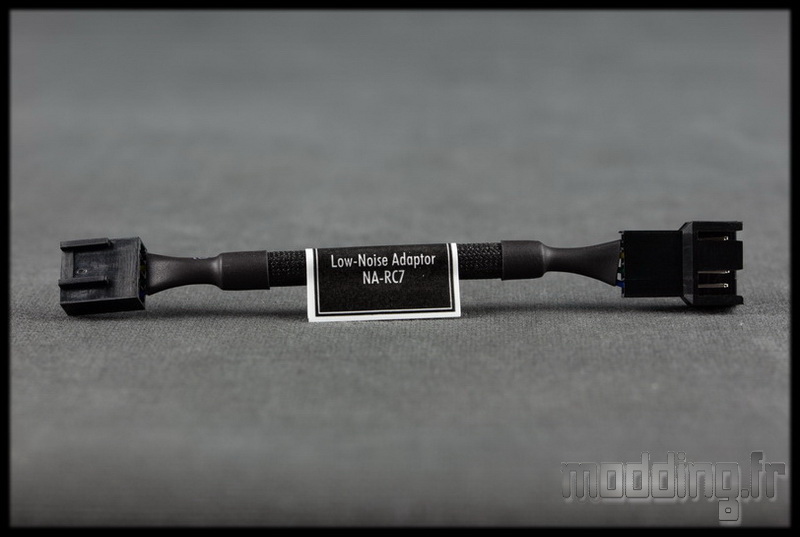

Un adaptateur LNA (Low Noise Adaptator) qui permet de limiter la vitesse maximale du ventilateur.
Ce qui influe sur le débit d’air, la pression statique et le niveau sonore.

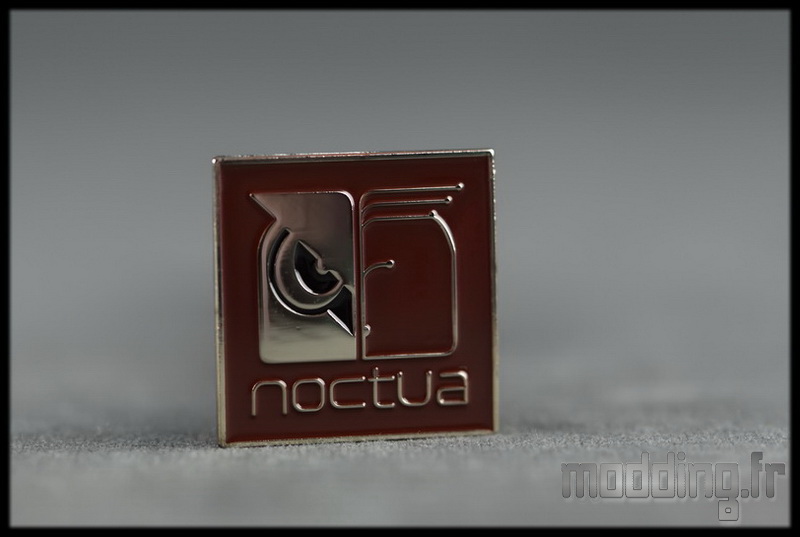

Une petite plaque métallique à l’effigie de la marque. Elle est adhésive.

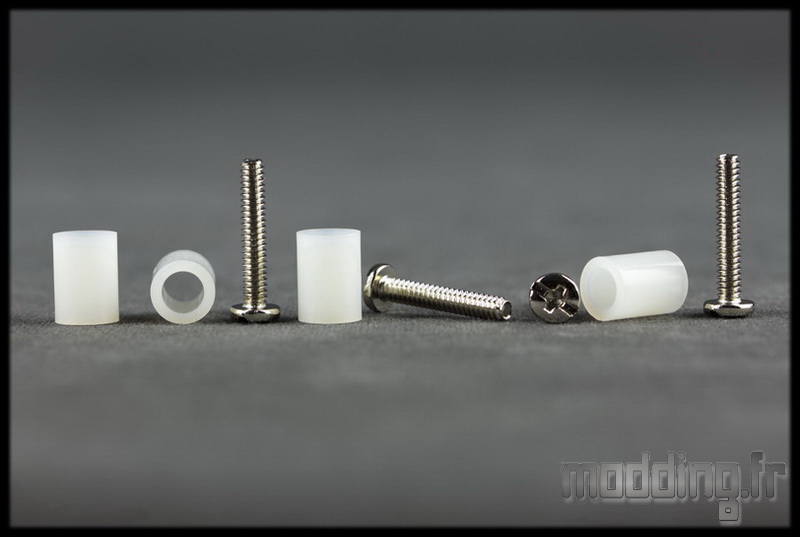

Dans la boite destinée au Socket AMD, nous avons 4 vis et 4 entretoises blanches….

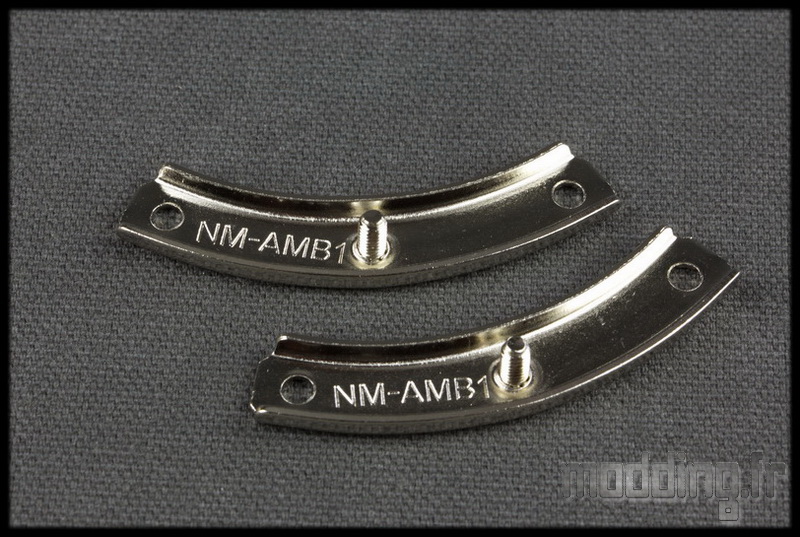

…. Ainsi que les pattes de fixation spécifique au Socket.

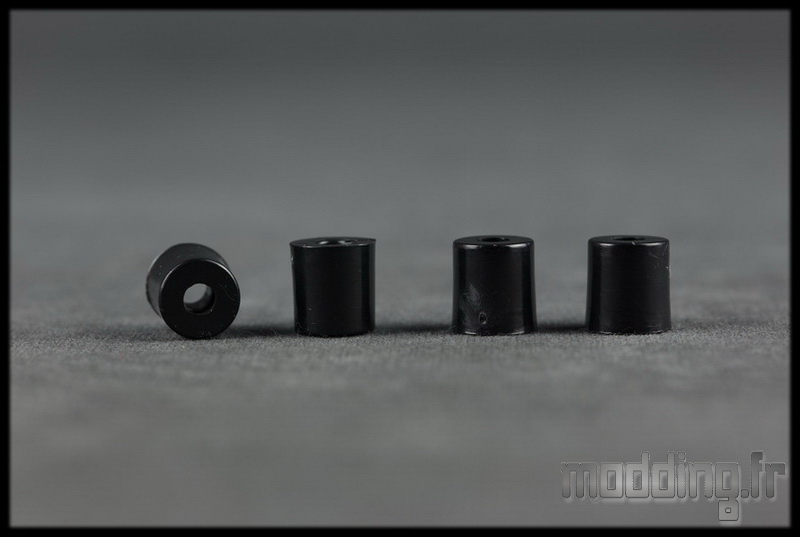

Dans la boite destinée au Socket Intel, nous avons 4 entretoises noires.

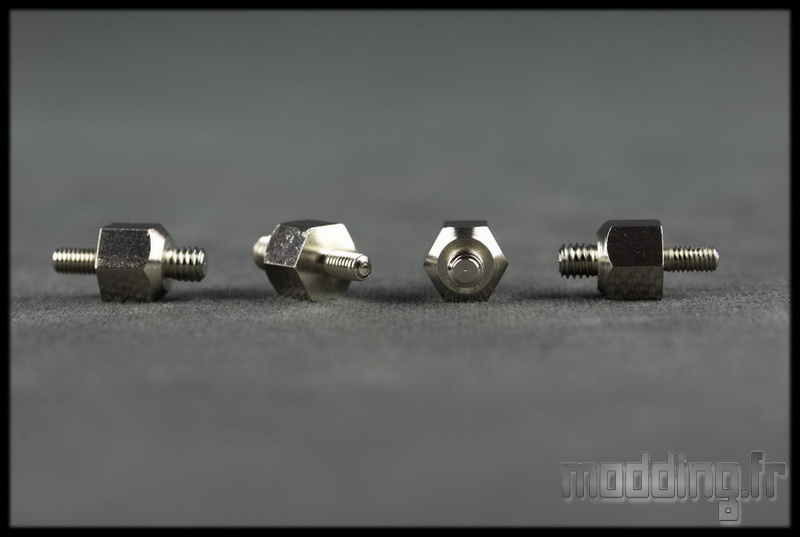

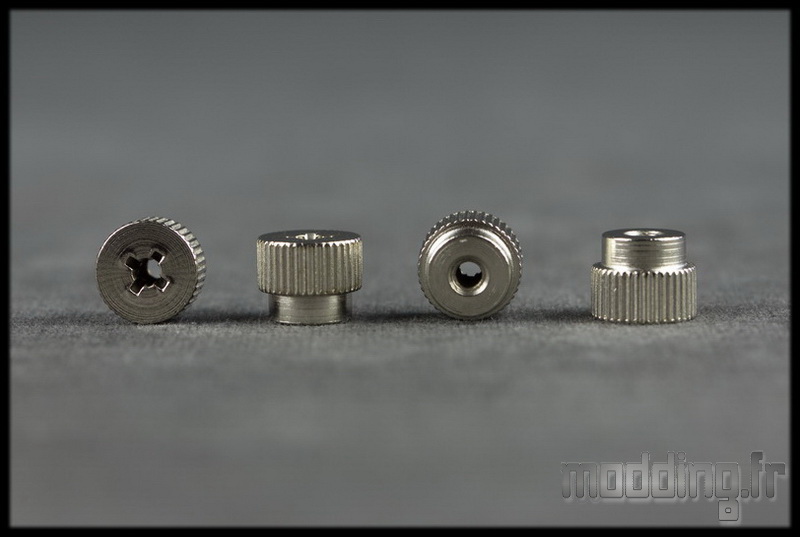

4 boulons de fixation (qui participent aussi au montage sur Socket AMD).
Les entretoises spécifiques au Socket 2011.

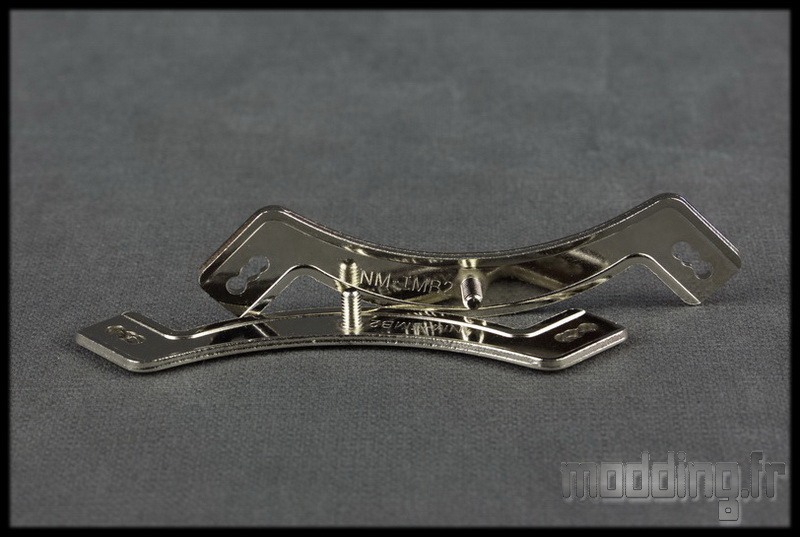

Les deux plaques de fixation pour le Socket Intel.

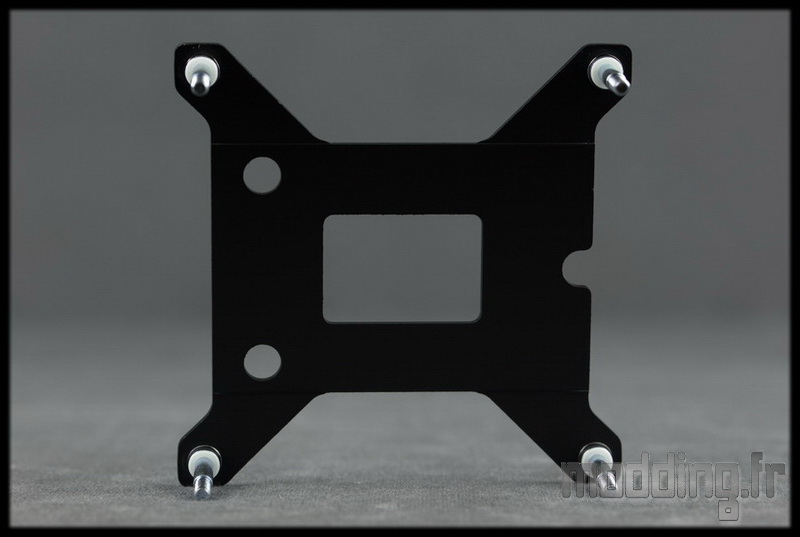

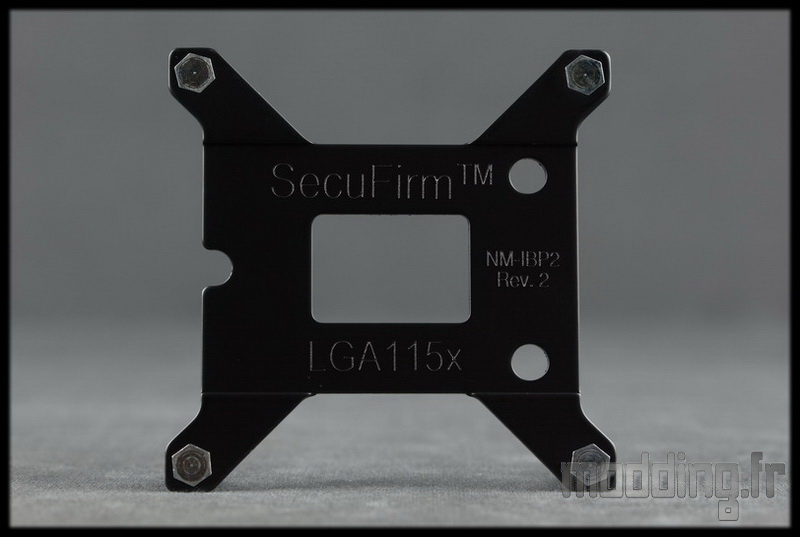

On retrouve ensuite la backplate pour Socket 115x.
C’est la même plaque noire avec les vis déjà en place.
Plus simple,on ne peut pas…

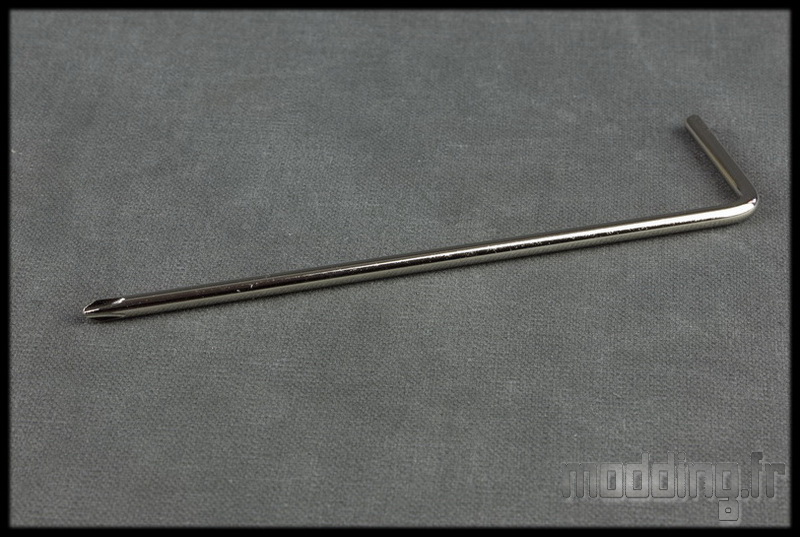

On a toujours l’outil qui va bien : le tournevis cruciforme.
Les spécifications :
|
Ventirad NH-C14S
|
| Dimensions (H x L x P) |
115 x 140 x 163 mm |
| Dimensions (H x L x P) ventilateur au dessus |
142 x 140 x 163 |
| Poids à vide |
820 g |
| Poids avec ventilateurs |
1015 g |
| Matériau |
Cuivre (base et caloducs), Aluminium (ailettes) Soudé et nickelé |
| Compatibilité |
Intel LGA 2011 / 2011-3 / 115X (1150-1155-1156) / AMD AM2, AM2+, AM3, AM3+, FM1, FM2, FM2+ (backplate requise). |
|
Ventilateur NF-A14 PWM
|
| Dimensions |
140 x 140 x 25 mm |
| Vitesse de rotation (12 V) |
1500 tr/min +/- 10% |
| Niveau sonore (12 V) |
24.6 dB(A) |
| Débit d’air (12 V) |
140.2 m3/h |
| Puissance |
1.56 W |
| Ampérage |
0.13 A |
|
Câble
|
| Connectique |
4 pins (PWM) |
| Longueur du câble |
200 mm |
| Gainage du câble |
Oui (noir) |
| Couleur du câble |
Noir, jaune, bleu, vert |
|
|
| Type de roulement |
SSO2 |
| Durée de vie |
150 000 h |
|
|
| Garantie |
6 ans |
