L’extérieur :

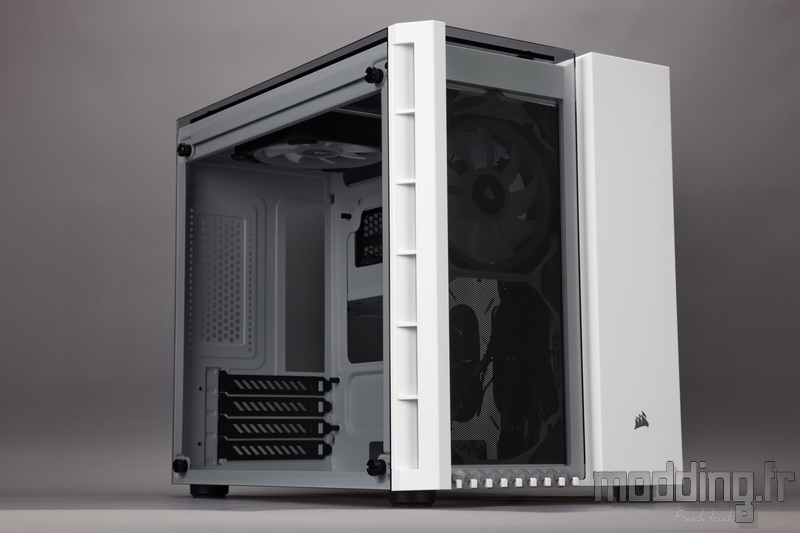

Voici le Crystal 280X en version blanche et, donc, tout de blanc vêtu…
On reprend la forme cubique du Carbide Air 240 mais la présence des panneaux de verre, notamment sur le dessus et la façade, allège considérablement le look du boitier.
Et comme le nom de la gamme le laisse entendre, la visibilité sur le compartiment principal est nettement plus “cristalline”.
Cette forme spécifique du boitier a pour avantage de bien séparer l’alimentation et le stockage du compartiment principal qui est ainsi dédié à la carte mère et à la ventilation +/- associé à un refroidissement liquide.
Le Crystal 280X mesure 277 mm de large sur 298 mm de profondeur pour une hauteur de 350 mm, soit 30 mm de plus que le Carbide Air 240 sur cette dernière dimension.
Mis à part le verre trempé, il est constitué d’acier au niveau de son châssis et de plastique au niveau de son carénage.

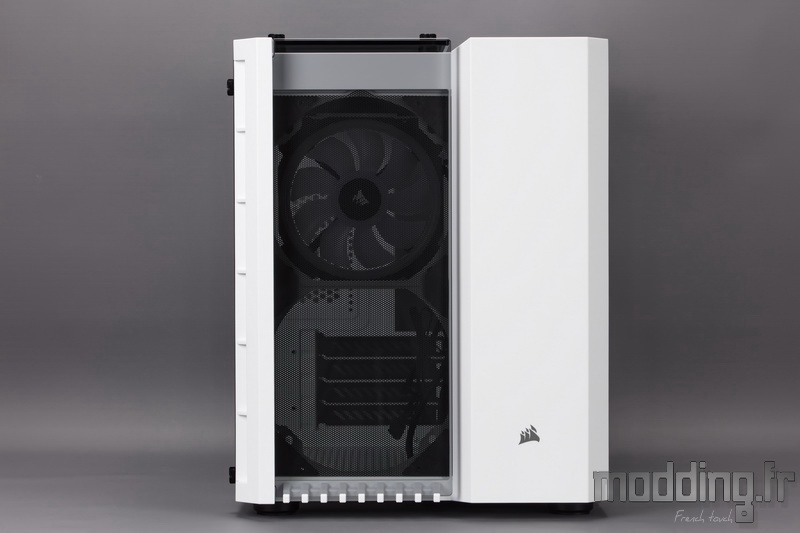

La façade présente deux parties liés au double compartimentage du boitier.
La partie à gauche correspond au compartiment principal et elle est équipé d’un panneau en verre trempé de 4 mm.
La seconde partie qui dissimule les coulisses est pleine.
Le carénage est en plastique.

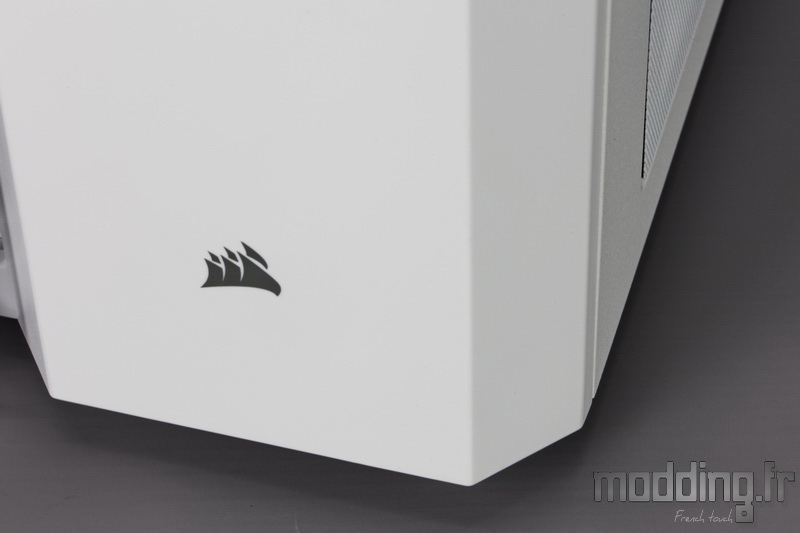

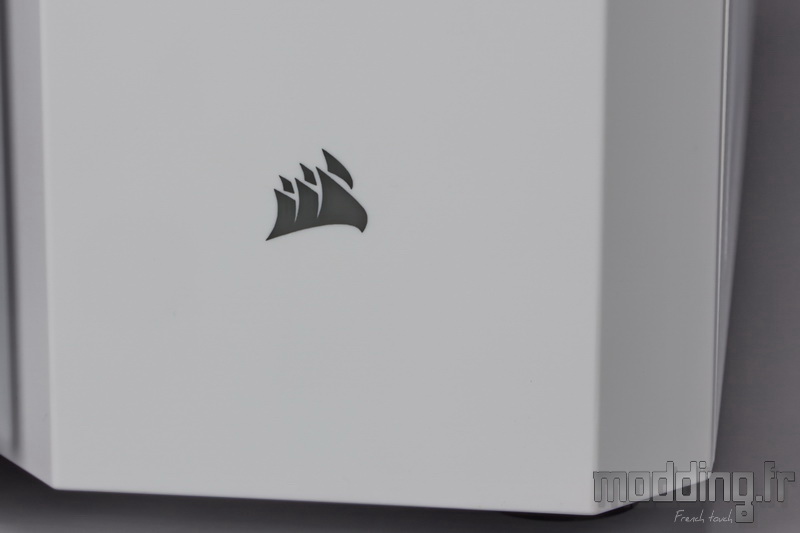

Au bas de cette structure plastique nous avons le logo Corsair de couleur grise.
Les montants de la façade présentent un aspect biseauté.

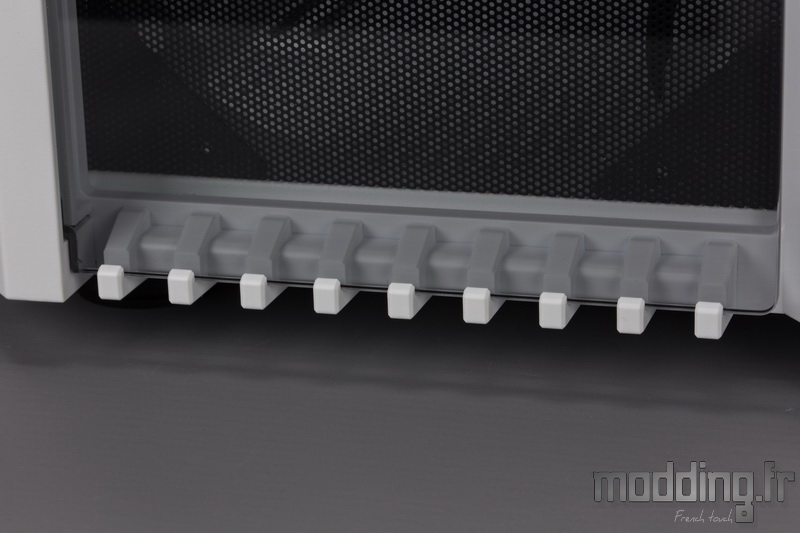

Du coté du verre trempé, nous n’avons aucune vis qui retient le panneau. Il est maintenu en place par cette pièce qui englobe son bord inférieur et latéralement par le montant externe du boitier.
Le bord interne reste totalement libre…

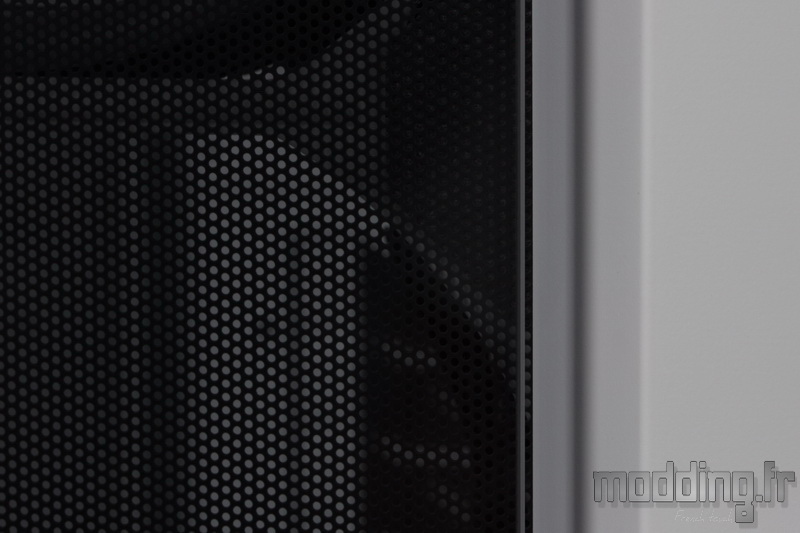

… Et comme il se trouve à distance de la paroi ainsi que du biseau interne du carenage, cela crée l’entrée d’air dédiée à la ventilation avant du Crystal 280X.

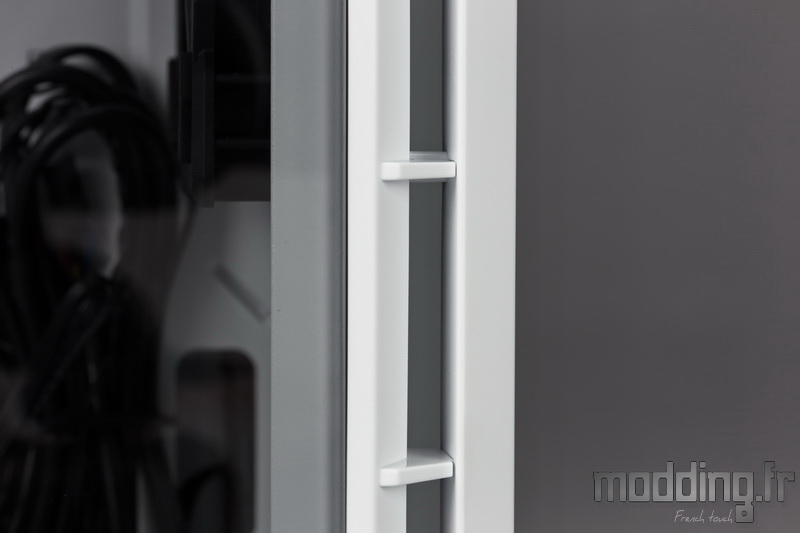

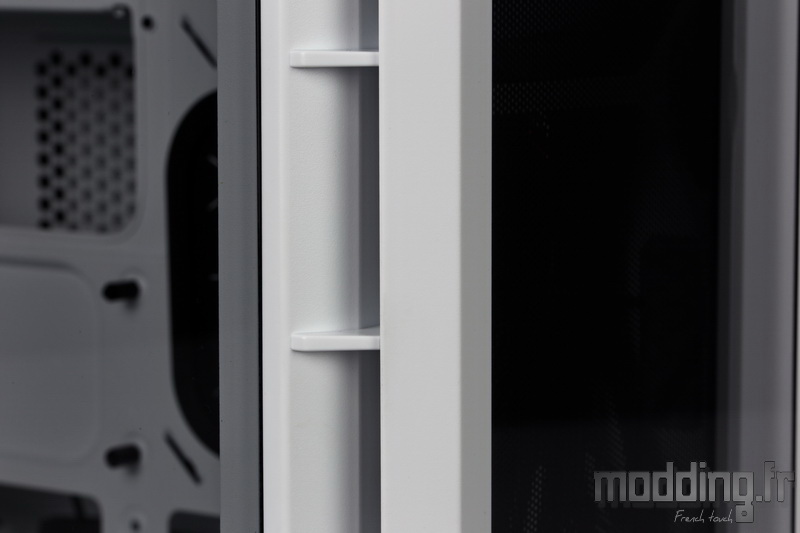

Cette entrée d’air est secondée par des ouïes qui prennent position sur le montant externe de la façade.
A son extrémité supérieure, ce montant se charge d’établir la connexion entre les différents panneaux du boitier, les maintenant ainsi à distance les uns des autres pour éviter que le compartiment principal n’étouffe dans sa cage en verre.
Il est donc aussi doté d’un biseau identique à celui …
… Présent sur le bord controlatéral de la façade si ce n’est l’absence d’ouïes à ce niveau.
La porte principale est totalement en verre trempé de 4 mm.
L’aspect de l’ensemble des panneaux en verre est légèrement fumé avec une teinte grise.
Le bord avant vient contre le montant externe de la façade.
On retrouve les ouïes d’aération à ce niveau.

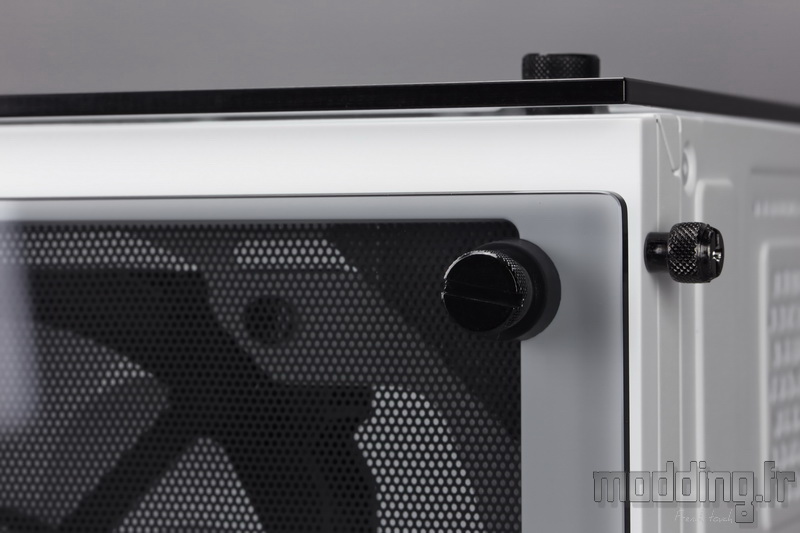

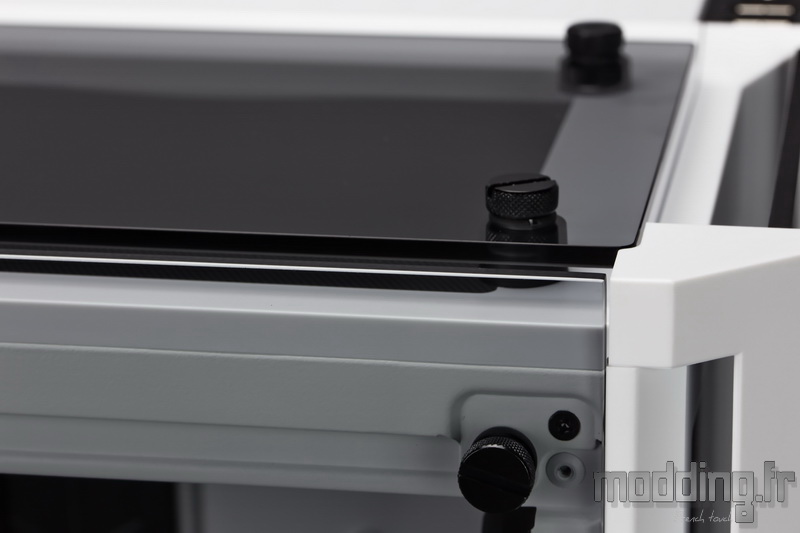

4 vis à main maintiennent la vitre en place sur le châssis.
Elles présentent une fente afin de glisser un tournevis plat et ce n’est pas totalement inutile car le serrage d’origine peut se révéler un peu trop appuyé…
Le bord supérieur du verre monte au niveau du panneau présent sur le haut du boitier.
Cependant ce dernier ne rentre pas en contact avec la porte principale, laissant une étroite bande ouverte dédiée à l’aération supérieure du Crystal 280X.

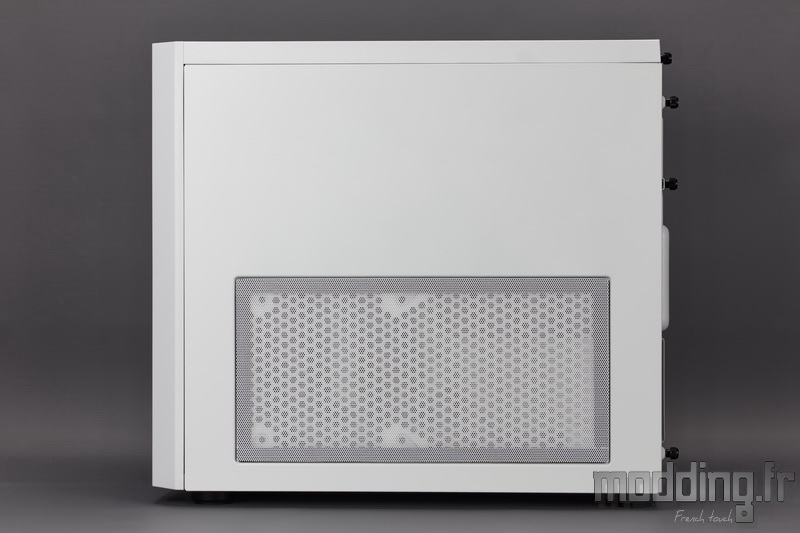

La porte controlatérale est en acier peint en blanc.
On remarque à ce propos que la finition est très bonne ne permettant pas de différencier, au premier coup d’œil, le plastique de l’acier.
Dans la partie basse de la porte, nous avons un filtre souple qui est équipé d’une bande magnétique sur tout le pourtour assurant sa fixation sur la structure en acier.

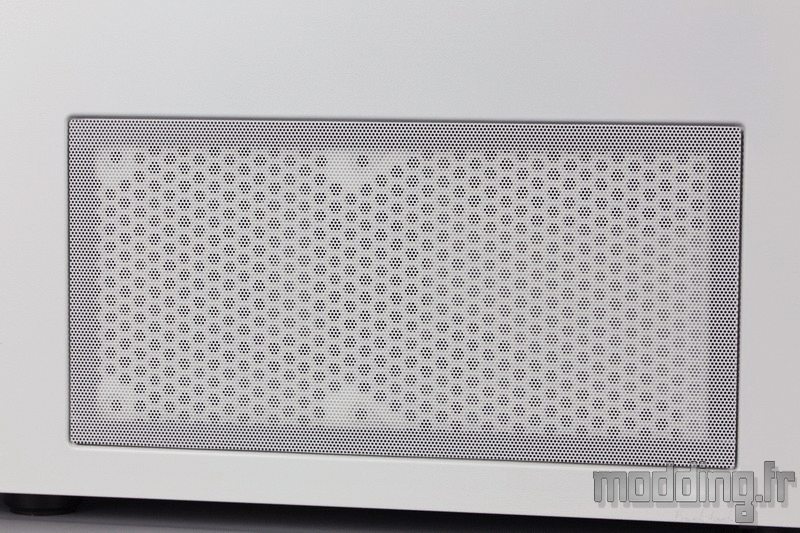

Derrière se cache une grille en nid d’abeille disposant, sur sa partie antérieure, d’un emplacement pour un ventilateur en 120 mm ou en 140 mm.
La partie arrière est dédiée au bloc alimentation qui prend place du coté des coulisses à ce niveau.

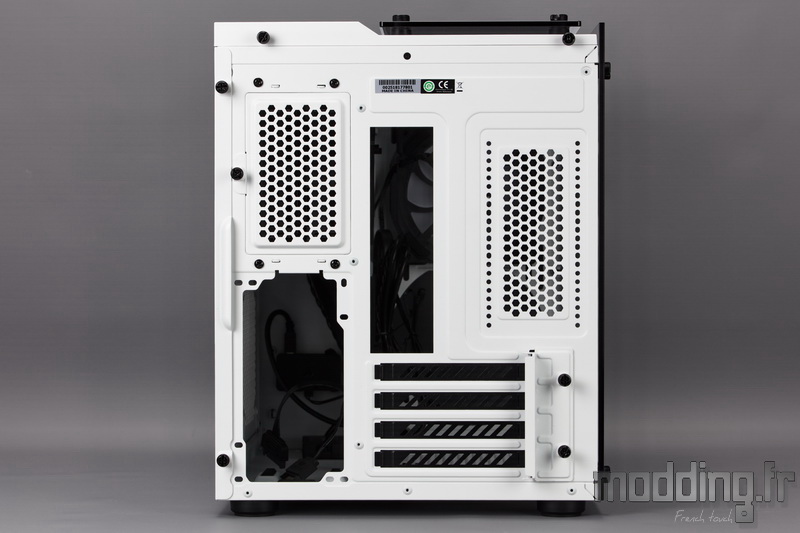

Du fait de son format cubique, la répartition des emplacements à l’arrière du boitier est quelque peu différente que dans un boitier au format Tour.

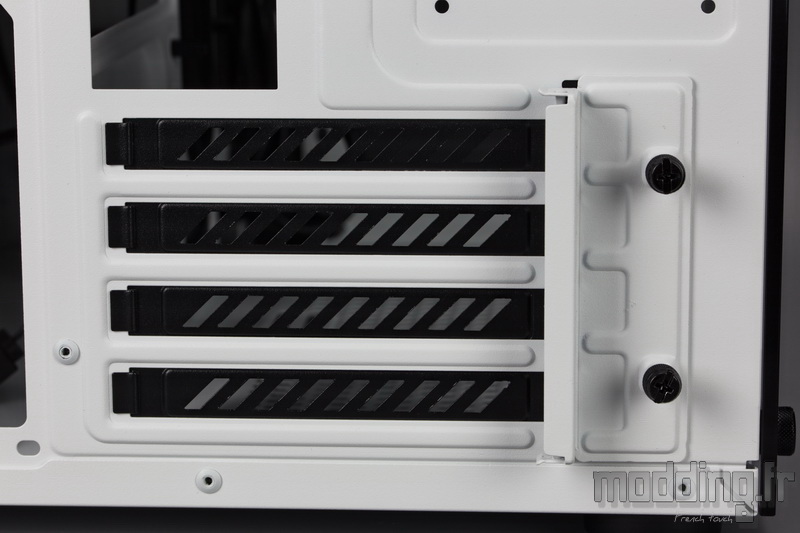

Du coté du compartiment principal, nous avons dans sa partie basse, les 4 équerres PCI ajourées de couleur noire.
La fixation des cartes filles se fait à l’extérieur du boitier.

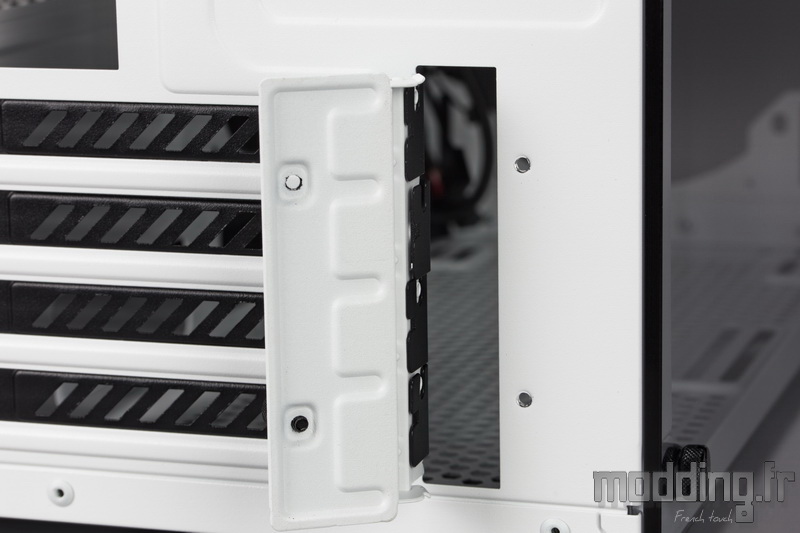

Une trappe montée sur charnières et fixée par deux vis à main, permet d’accéder à la mise en place des cartes tout en assurant la fixation de ces dernières.

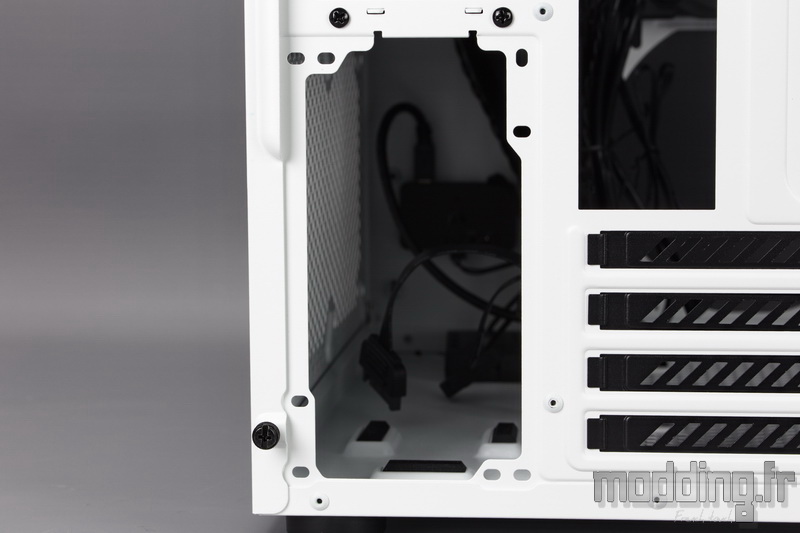

Au même niveau, du coté des coulisses, se tient l’emplacement de l’alimentation en position verticale.

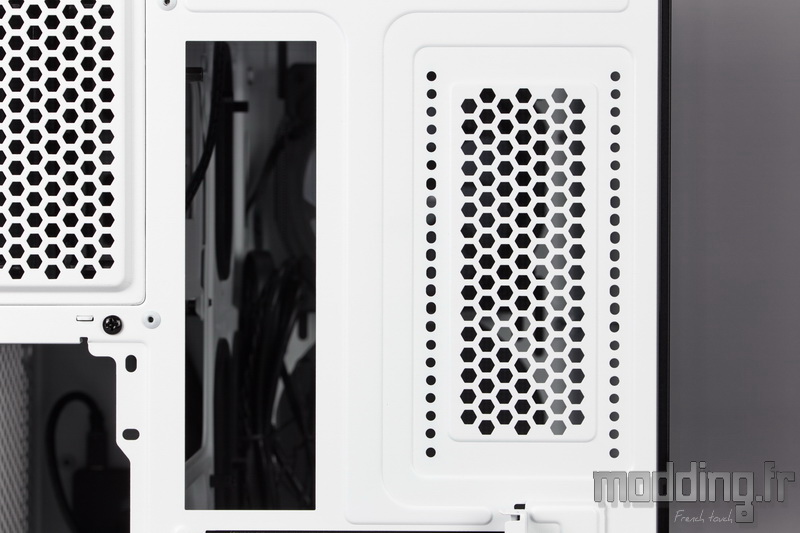

On remonte d’un cran, coté compartiment principal, pour tomber sur l’emplacement de l’I/O Shield avec à ses côtés une large grille en nid d’abeille.
Elle mesure 50 mm sur 120 mm.
De part et d’autre nous avons toute une rangée de petits trous …. Un fou furieux de la perceuse a dû passer par là…
Corsair décide alors de retirer le double emplacement pour ventilateur en 80 mm présent sur le Carbide Air 240. On peut éventuellement utiliser cette grille comme support de réservoir d’un circuit Watercooling complet.

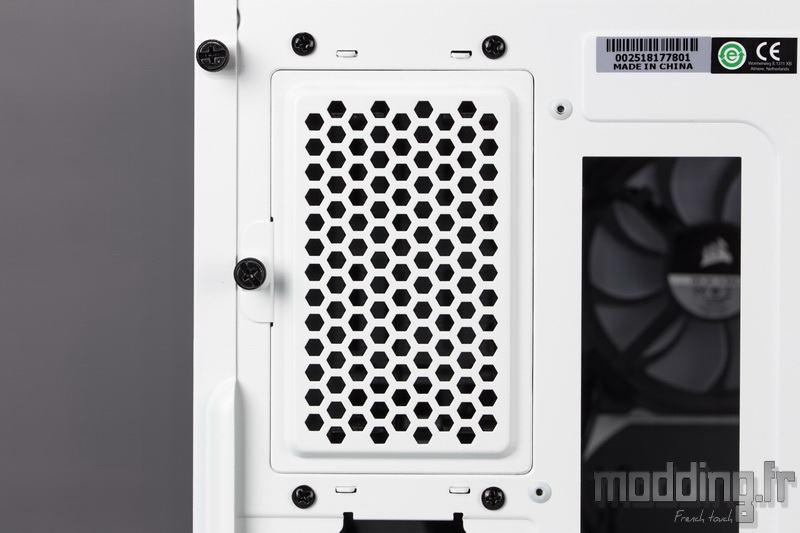

Toujours au même niveau mais du coté des coulisses, nous avons une seconde grille en nid d’abeille.
Cependant celle-ci ne fait pas partie intégrante de la paroi mais est maintenue par une vis à main.
Une fois desserrée, la vis reste solidaire de la structure en acier de la grille.

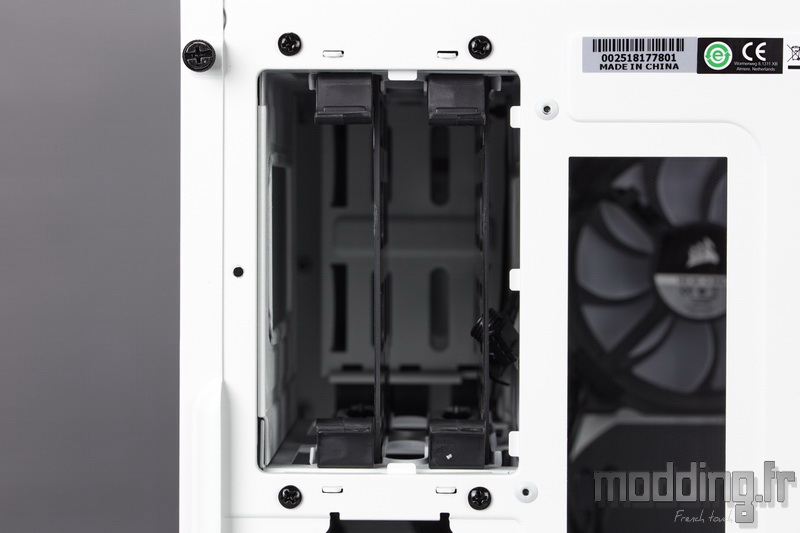

L’ouverture de cette dernière donne sur la cage HDD qui est ainsi accessible depuis l’arrière du boitier.
La cage est équipée de deux tiroirs pouvant accueillir un disque dur 3.5″ ou une unité 2.5″.
Il est dommage de ne pas avoir poussé le concept un peu plus loin en installant un système “Hot Swap”.

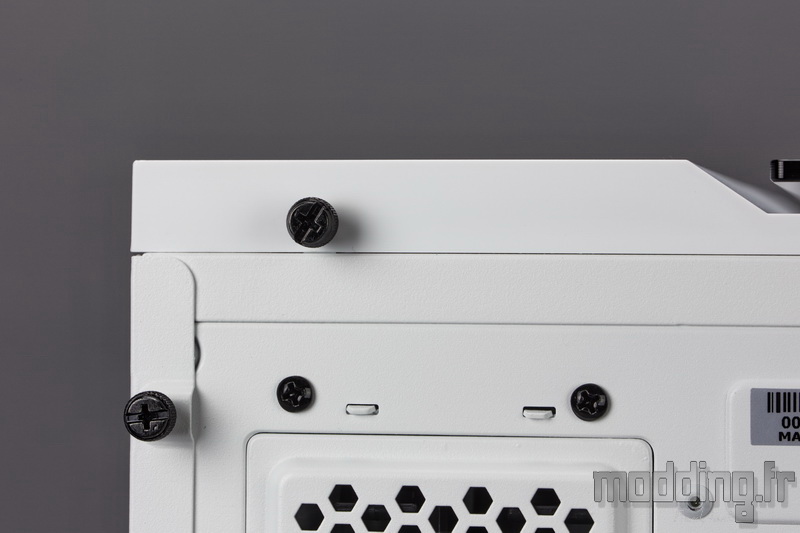

En plus des deux vis à main de la porte controlatérale, nous deux autres vis à main positionnées sur le bord arrière du Top.
Tout comme la façade, le Top présente le même design avec d’un coté un panneau en verre qui surplombe le compartiment principal et de l’autre la structure en plastique pleine qui dissimule les coulisses.
Le carénage présente un bord biseauté en son centre créant un déport sur lequel prend place le panneau de verre.

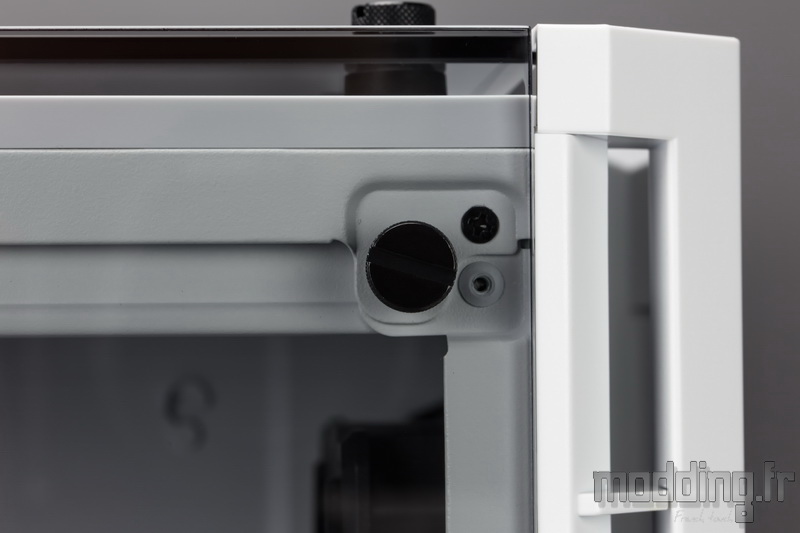

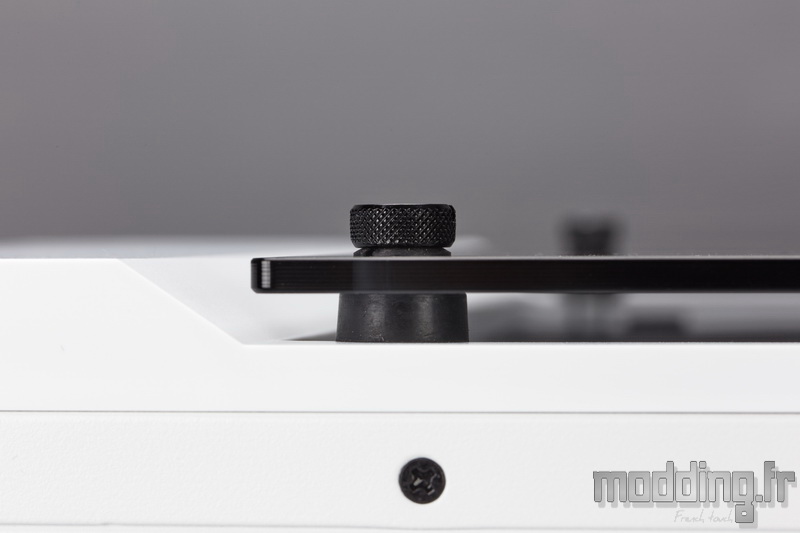

Celui-ci est monté sur des silentblocs dont l’épaisseur permet de rattraper le niveau de la partie pleine du Top.
Le verre étant à distance de la structure…
…. Tout comme à distance de la porte principale, la ventilation supérieure du boitier ne devrait avoir aucun mal à évacuer l’air issu du compartiment principal.

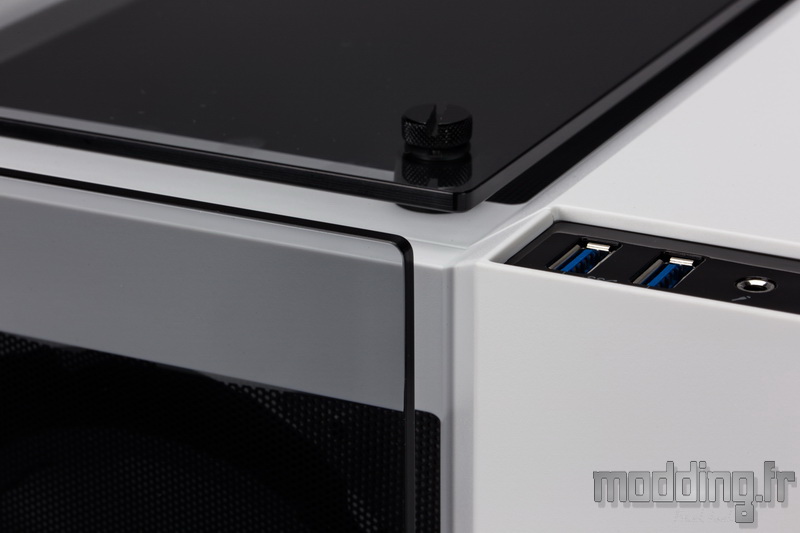

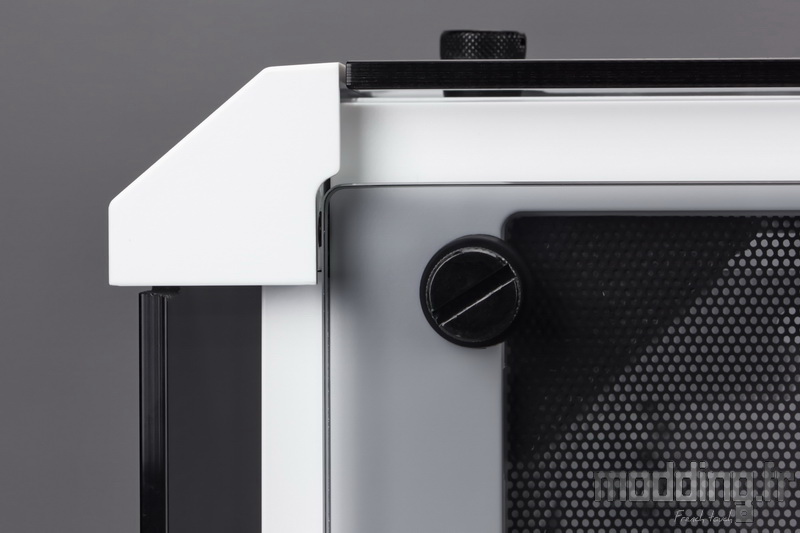

A l’avant de la partie vitrée, on retrouve l’extrémité supérieure du montant externe de la façade.
On apprécie la finition à ce niveau avec la présence d’une petite encoche qui épouse le coin arrondi du verre.

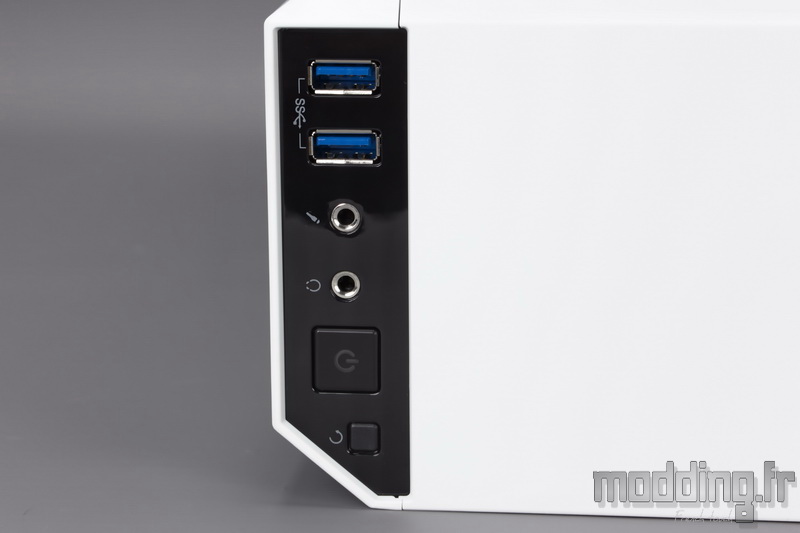

A l’avant de la partie pleine se tient la connectique propre au boitier.
Sur un fond noir d’aspect brillant, nous avons :
- Deux ports USB 3.0
- Connectique Audio
- Bouton Power incorporant sa Led blanche
- Bouton Reset
Il est dommage que Corsair n’est pas pensé à passer la couleur bleue des ports USB 3.0 en noir… Surtout qu’ils ne sont pas associés à des ports USB 2.0, donc pas de confusion possible…

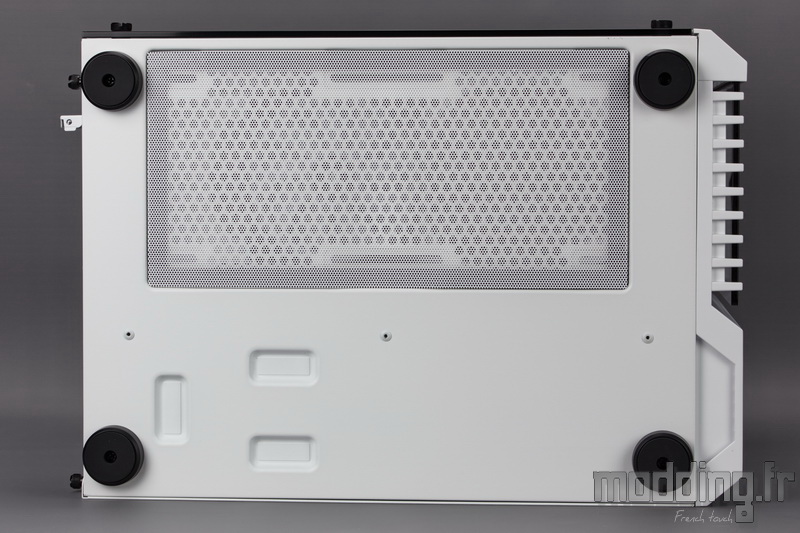

La base du Crystal 280X.

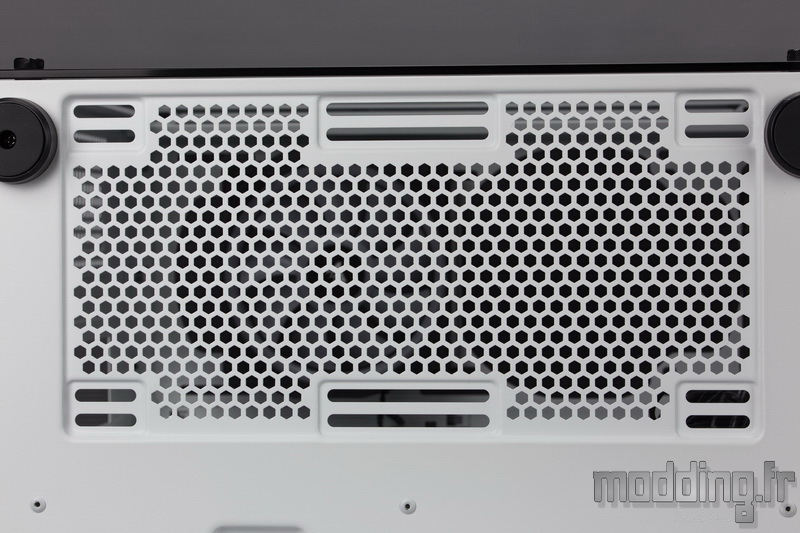

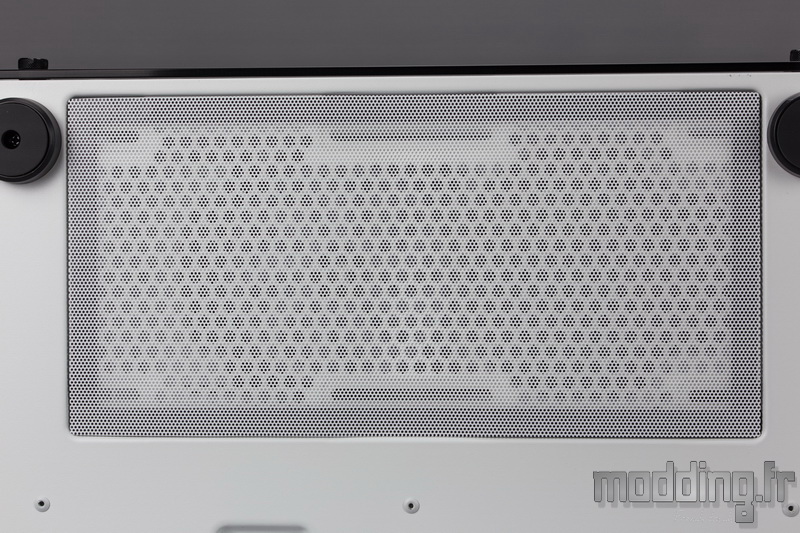

Sous le compartiment principal, nous avons un filtre identique à celui présent sur la porte controlatérale.
Il est donc souple et équipé d’une bande magnétique sur tout le pourtour.
Il dissimule l’emplacement pour deux ventilateurs en 120 mm ou en 140 mm.
On remarque la forme oblongue des points de fixation qui permet d’ajuster la position des ventilateurs.

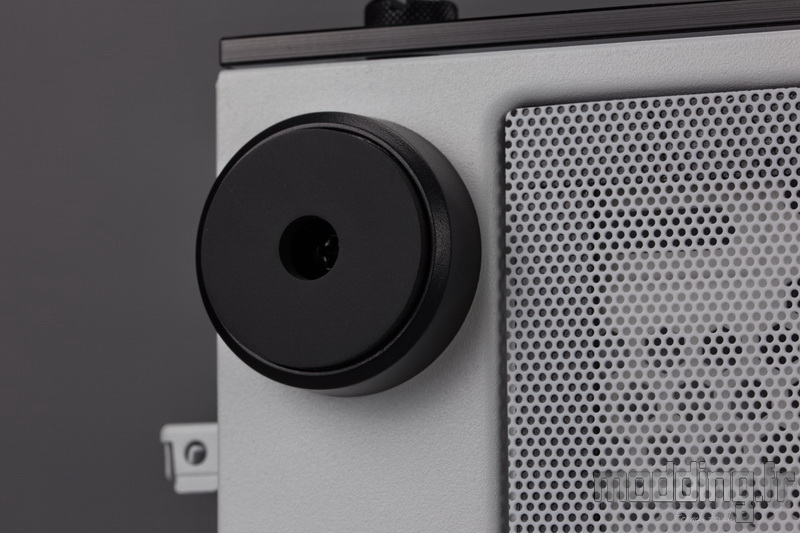

Les 4 pieds de forme cylindrique sont en plastique.
Ils ont un diamètre de 35 mm et surélèvent le boitier de 12 mm.
De larges patins en caoutchouc assurent la liaison du boitier avec le sol.

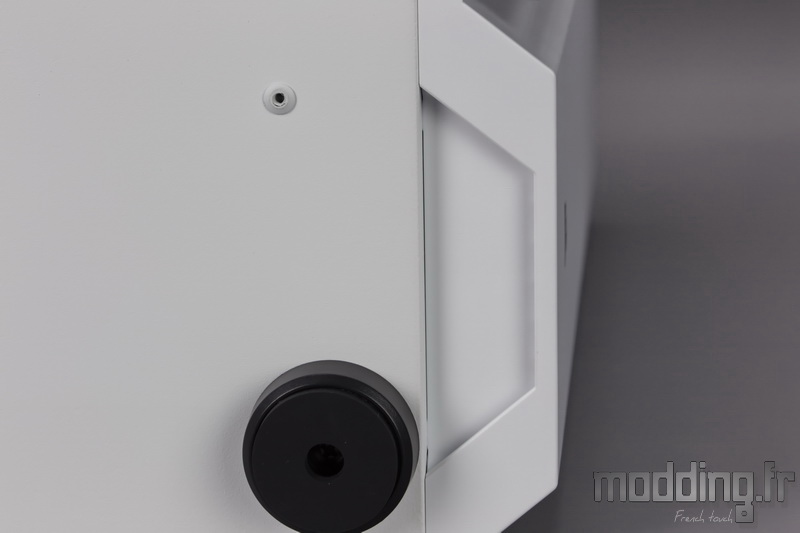

Au passage on distingue une alcôve sous le bord inférieur de la façade du coté de la partie pleine.
Elle permet de faciliter la désolidarisation de ladite façade.
