L’intérieur :
On retire les vis à main et nous découvrons un châssis tout de blanc vêtu, du moins pour notre version du Crystal 280X.
La version noire du 280X est à 100% dans cette teinte sombre.

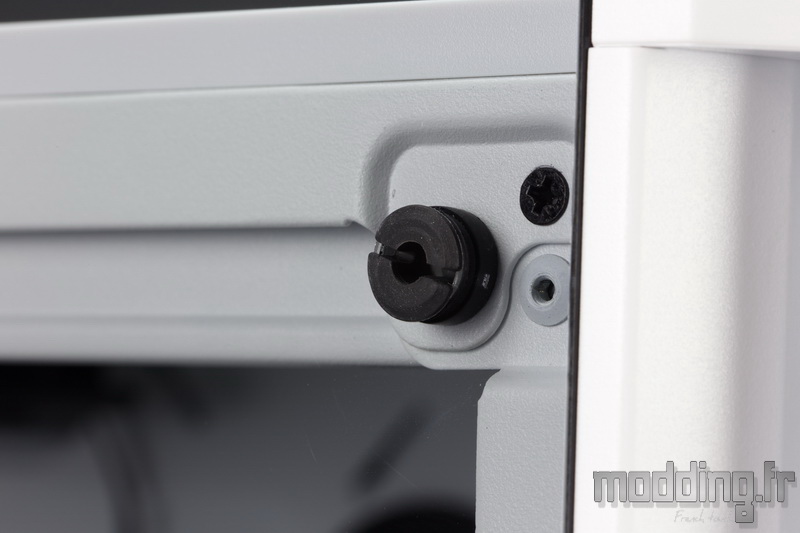

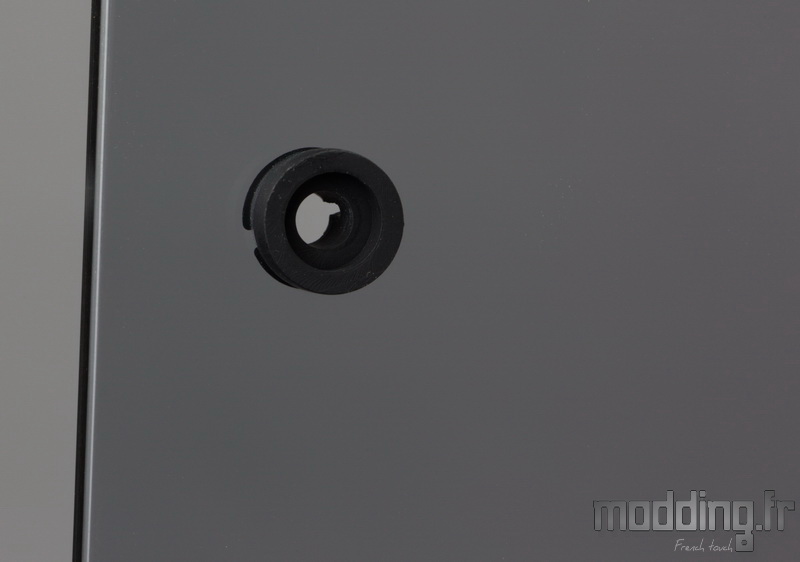

Des inserts en caoutchouc prennent place sur les points de fixation de la vitre.
Ils débordent de quelques millimètres de la face interne du panneau de verre et leur forme permet …
…. d’englober le pas de vis présent sur le châssis.

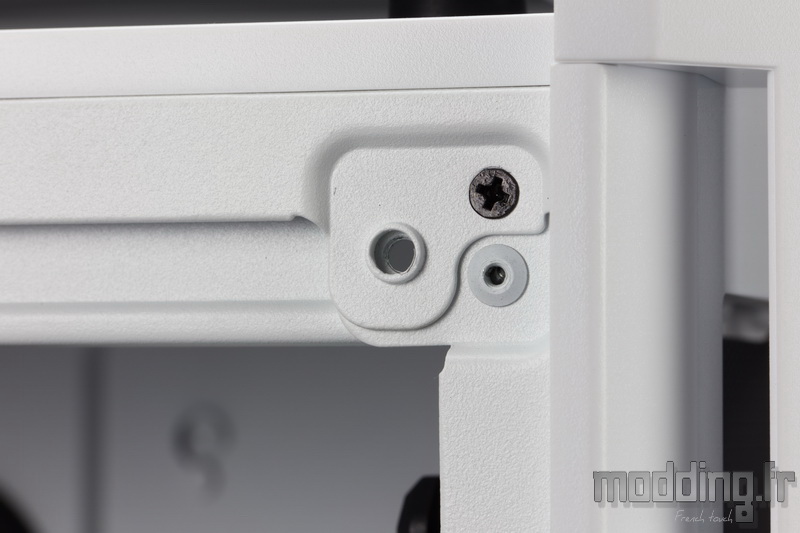

Ce dernier intègre un rebord qui permet de caler la partie creuse du caoutchouc, celui-ci jouant ainsi le rôle de silentbloc.

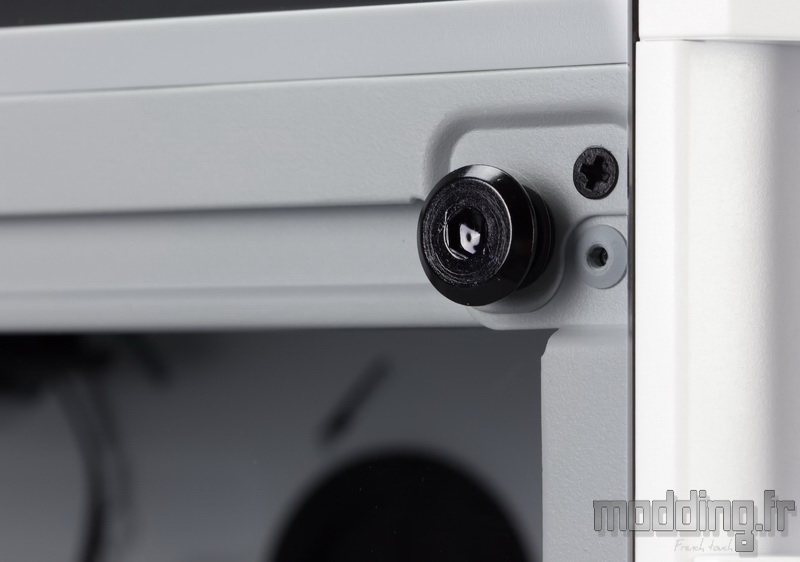

Cet insert déborde aussi du coté de la face externe de la vitrine sous la forme d’une rondelle, ce qui évite le contact direct de la vis à main contre la vitre lors du serrage.
Nous avions vu dans le descriptif du bundle la présence de vis à tête large doté d’une empreinte 6 pans.
Elles peuvent donc prendre la place des vis à main afin d’obtenir une finition plus aboutie.
D’autant qu’au final, les vis à main ou du moins certaines requièrent l’utilisation d’un tournevis plat pour pouvoir les dévisser….
Le format cubique du Crystal 280X fait que le boitier se passe de cache alim étant donné que le bloc passe du coté des coulisses tout comme le stockage.
Du coup le compartiment principal est entièrement dédié à la mise en place de la carte mère et des composants qui prennent place sur cette dernière.
Le boitier, de par ses dimensions restreintes, ne peut accueillir qu’une carte mère au format Micro ATX ou mini ITX.
Le plateau dispose d’une large ouverture permettant d’accéder à l’arrière du Socket, elle est d’ailleurs en partie occultée par la cage HDD qui prend position dans les coulisses.
Les entretoises sont déjà en place pour un montage Micro ATX (240 x 240 mm). L’entretoise centrale est dotée d’un déport qui facilite la mise en place de la carte mère.

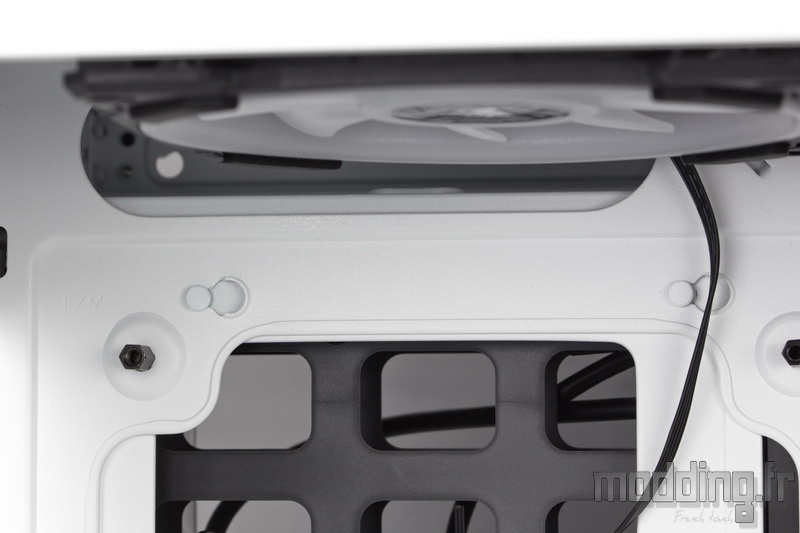

Sur le bord supérieur du plateau, nous avons une ouverture de forme oblongue qui permet de passer le câble CPU et les câbles de la ventilation supérieure.

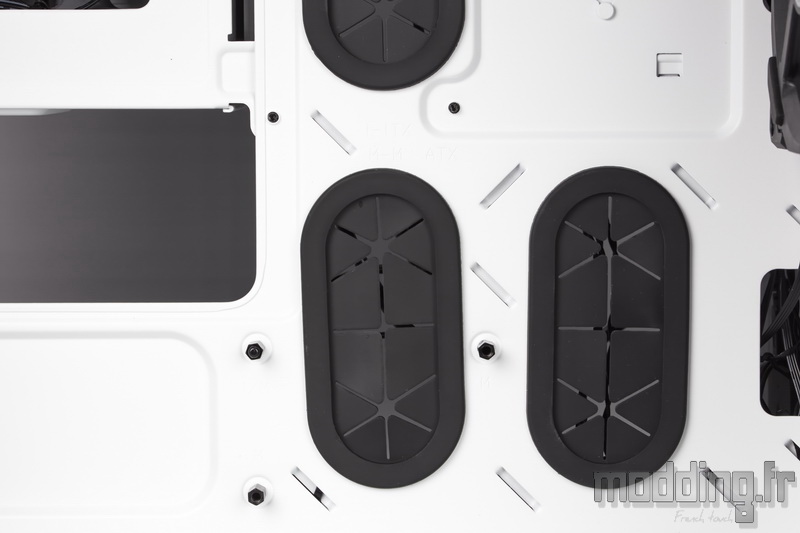

Nous avons ensuite 3 ouvertures placées à l’avant du plateau.
Celles-ci sont toutes équipées de grommet.
Elles sont disposées sur 2 colonnes avec 2 ouvertures sur la colonne la plus interne…
…. Et une seule sur la colonne la plus externe.
Une seule car la place au-dessus est occupée par la cage SSD qui se trouve de l’autre coté de la paroi.
Comme on peut le voir, la colonne la plus interne est positionnée entre deux rangées d’entretoises et sera recouverte par une carte mère au format Micro ATX (240 x 240 mm).

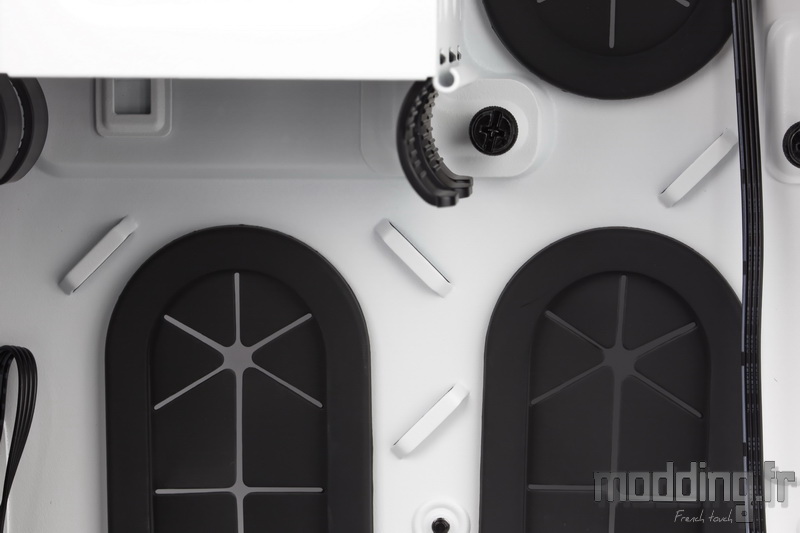

3 passages de câble prennent position sur le bord inférieur du plateau.
En général, nous allons glisser les câbles issus du boitier.

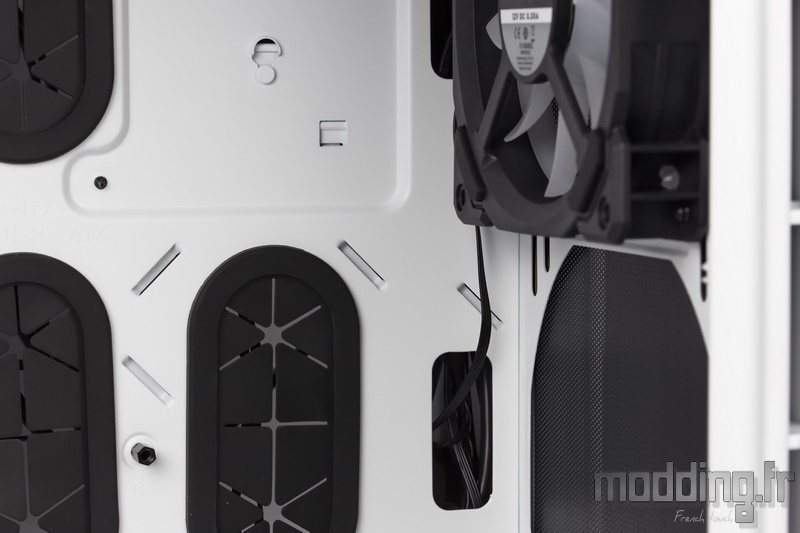

Corsair optimise le nombre de passages de câbles et nous en trouvons encore deux autres à proximité de la ventilation avant du boitier.
Sur le bas du châssis, nous retrouvons l’emplacement pour deux ventilateurs en 120 mm ou 140 mm.
Même si les points de fixations sont de forme oblongue, nous verrons dans la section montage les restrictions engendrées par le type de carte mère qui prend place dans le boitier.

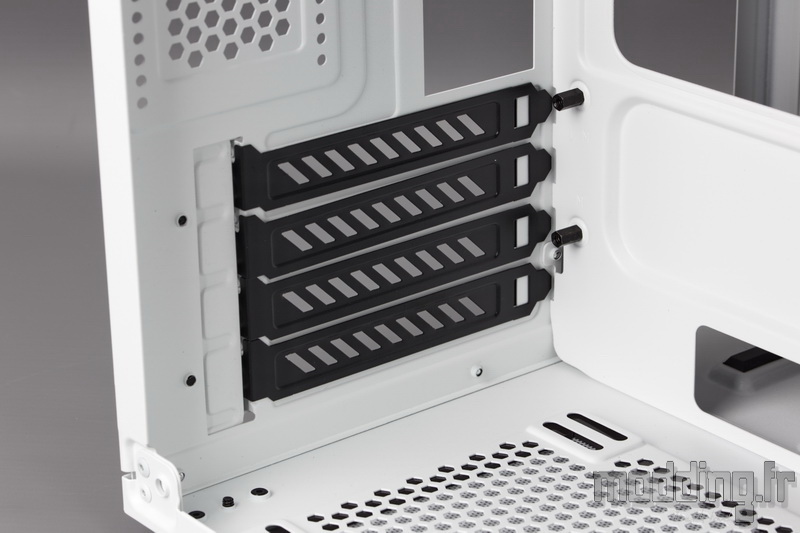

En remontant sur l’arrière du châssis, on tombe sur les 4 équerres PCI.
Pour rappel, la fixation se fait à l’extérieur du boitier.
Juste au-dessus, nous retrouvons la grille en nid d’abeille qui se positionne aux cotés de l’emplacement de l’I/O Shield.
Corsair fait l’impasse sur une ventilation arrière au niveau de son Crystal 280X. Ne pouvant mettre un ventilateur en 120 mm à ce niveau, la marque a préféré ne pas reconduire une ventilation en 80 mm (généralement plus bruyanet) telle qu’elle est présente sur le Carbide Air 240.
Sur le haut du boitier, nous trouvons un premier ventilateur placé en extraction sur l’emplacement pouvant en accueillir deux en 120 mm ou en 140 mm.
Il s’agit d’un LL120 RGB.
A l’avant du châssis, nous avons un second ventilateur LL120 RGB placé en aspiration.
Il prend position sur le même type d’emplacement pouvant aussi accueillir un autre ventilateur en 120 mm ou deux ventilateurs en 140 mm.
Les coulisses du Crystal 280X…. Il y a du monde !!!
Nous restons avec la peinture blanche.
Dans le coin inférieur et en arrière du châssis, nous avons l’emplacement de l’alimentation.
Le bloc est placé en position verticale et son carénage repose sur trois patins en caoutchouc.
Au-dessus, nous avons la cage HDD 3.5 équipée de deux tiroirs qui s’extraient à l’arrière du boitier.
La raison à cela ? tout simplement la proximité de ce qui suit sur l’image d’après… et qui empêche, en l’état, l’extraction du disque dur si elle devait se faire à l’intérieur du boitier.
On reste au même niveau mais on se dirige à l’avant du boitier.
Nous avons la seconde cage du Crsytal 280X qui est cette fois-ci uniquement dédiée aux unités de stockage 2.5″.
La cage comporte trois tiroirs.
Par contre, contrairement à ce que l’on pouvait voir sur le Carbide Air 240, elle ne sortent pas vers le haut du châssis mais bien vers le bas en restant du coté des coulisses.

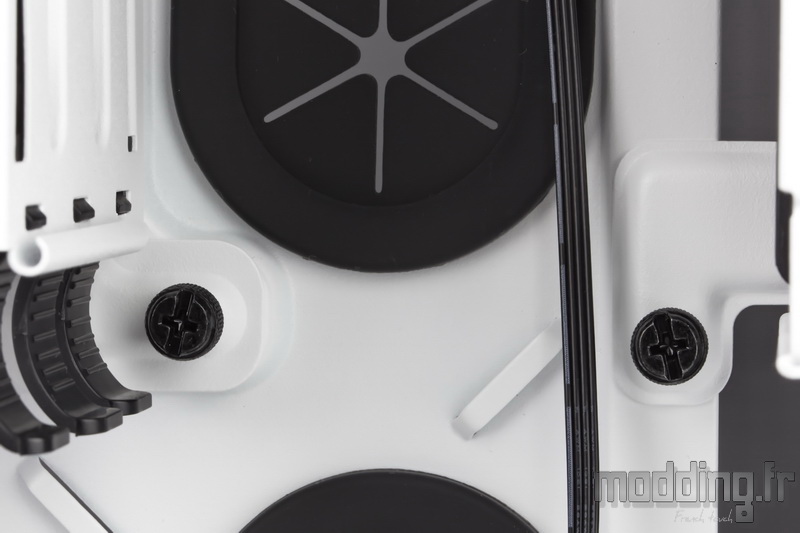

Chacune des cages est fixée à la paroi centrale du boitier par des encoches qui s’insèrent dans la structure en acier et par une vis à main.

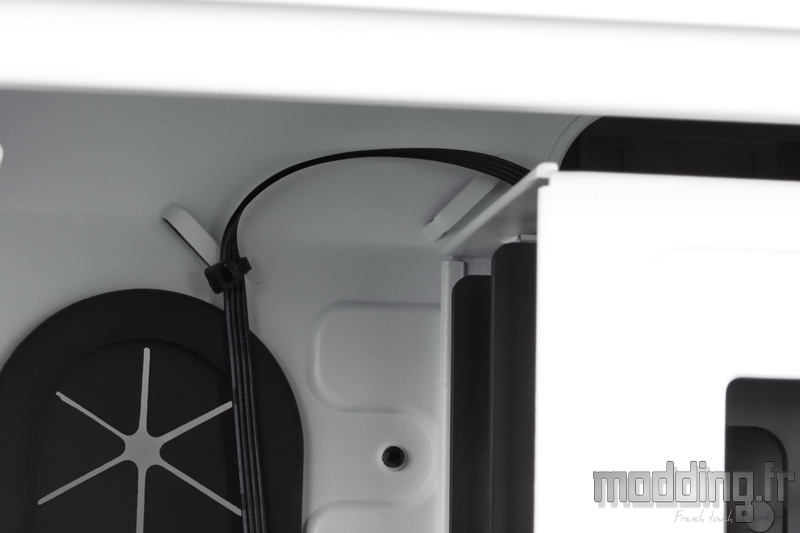

Nous avons un bon nombre de points d’ancrage qui facilite le rangement des câbles.
Certains se trouvent à proximité des principaux passages de câbles…
…. D’autres à proximité des passages secondaires.

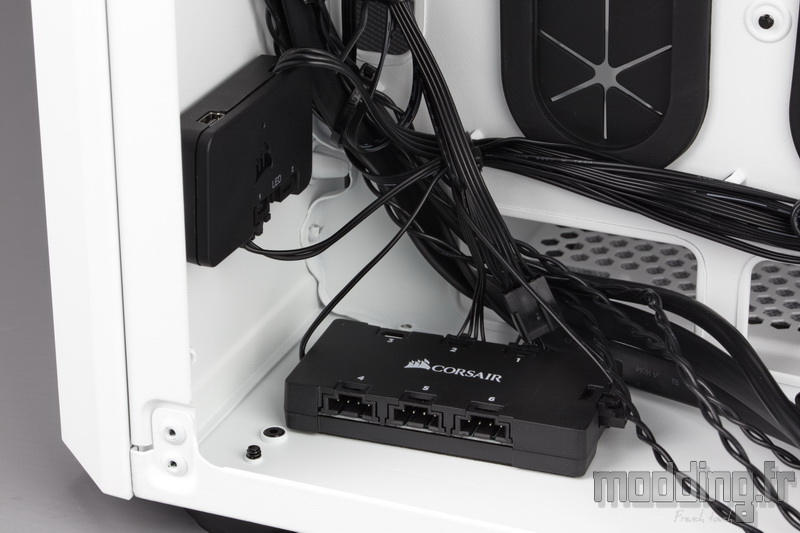

Notre Crystal 280X est dans version RGB, les deux ventilateurs LL120 RGB vont se brancher sur le Hub RGB.
Il disposent de 6 ports (donc pouvant gérer l’éclairage de 6 ventilateurs), mais il faut impérativement respecter le branchement en série des prises en commençant par le numéro 1.
Si l’une des prises est inoccupée, les prises suivantes n’assurent pas l’animation RGB.
Le Hub est alimenté par une prise Sata et afin d’assurer la gestion logicielle du rétroéclairage, il est connecté au Lighting Node Pro qui est positionné juste au-dessus.
Les deux modules sont fixés par des bandes adhésives double face.
Il est aussi alimenté par le biais d’une prise Sata.
On note que le boitier dispose de deux prises « Led ». En l’état actuel, la prise 1 permet le contrôle des ventilateurs branchés sur le Hub RGB tandis que la prise 2 peut éventuellement gérer l’éclairage d’une bande de Leds RGB optionnelle.
Le Lighting Node Pro est connecté à la carte mère par son câble USB interne ce qui assure la programmation du rétroéclairage avec tout un panel d’effets via le logiciel iCue.
