Montage :
Nous avons la possibilité d’installer un lecteur optique dans la baie 5.25″ du Cosmos C700P.
Nous insérons le lecteur dans la baie 5.25″.
La fixation passe par l’utilisation d’un tournevis et des vis M3 x 5 mm incluses dans le bundle.

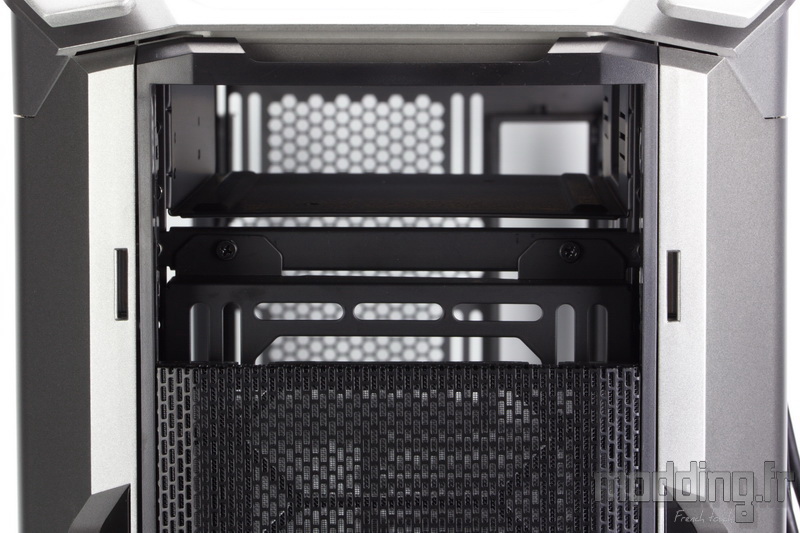

Nous avons vu que le filtre avant dispose de deux caches 5.25″…
Cependant la baie 5.25″ en place ne dispose que d’un seul emplacement…
Le cache 5.25″ inférieur donne direct sur la partie haute du support de ventilation avant…
Mais si on désire tout de même installer deux lecteurs optiques dans ce boitier…
Cooler Master fournit deux équerres en acier qui permettent l’assemblage des deux lecteurs optiques.
Ces pièces disposent de point de fixation en frontal afin d’installer le duo de lecteurs optiques au niveau du châssis en lieu et place de la baie 5.25″… Mais aussi du support de ventilation !!!
On se pose quand même la question de la nécessité de pousser l’installation à cet extrême au point de sacrifier la ventilation avant du Cosmos C700P…???
Nous passons sur le montage du disque dur 3.5″.
On glisse le disque dans la cage, sa connectique vers larrière du support
On utilise les vis UNC-6.32 dotées d’un épaulement pour assurer la fixation au travers des silentblocs.
Le tour est joué même si cela demande l’utilisation d’un tournevis cruciforme.

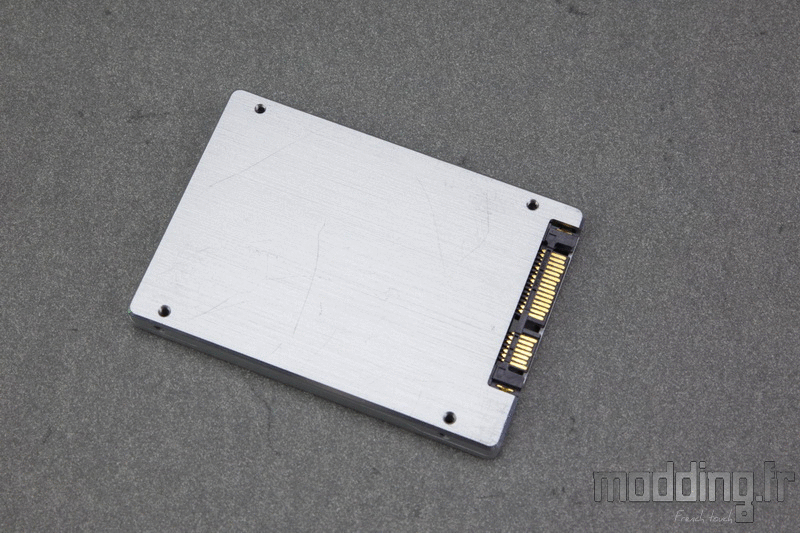

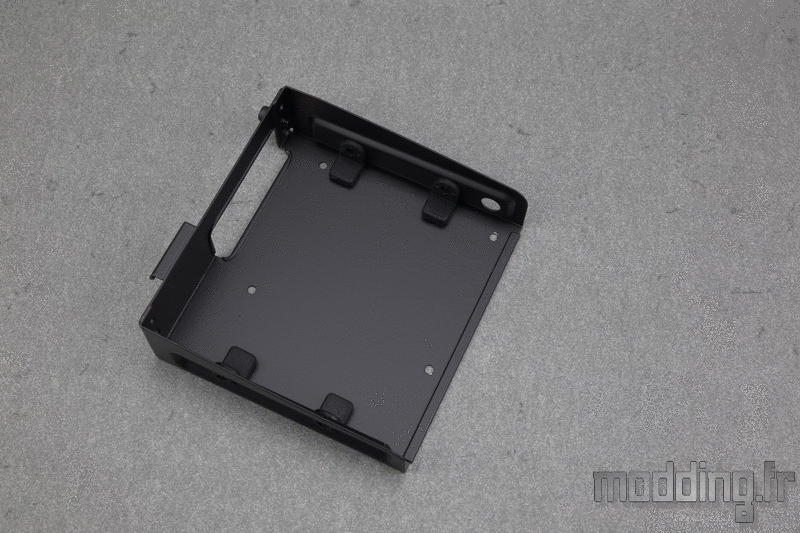

On réitère l’opération pour une unité de stockage 2.5″.

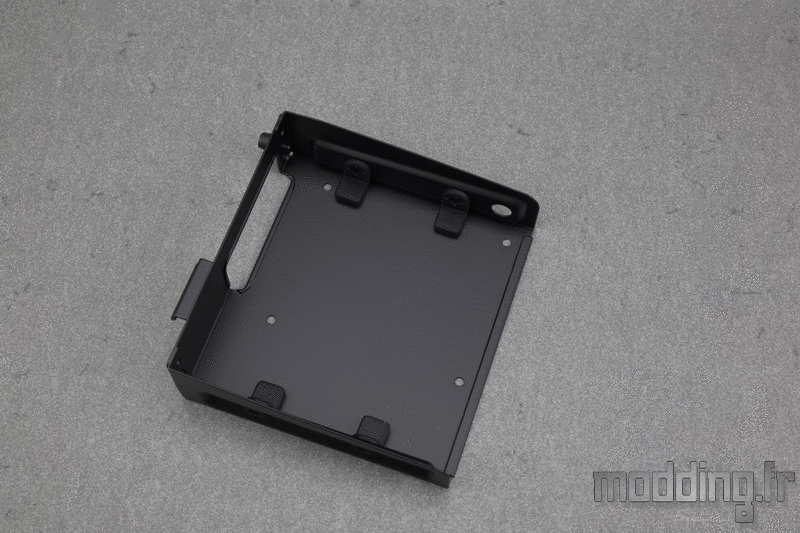

Il faut au préalable retirer les deux silentblocs qui sont à proximité directe des points de fixation.
On utilise le même tournevis et 4 vis M3 x 4 mm, la fixation se fait par en-dessous.
Devant l’absence de silentbloc spécifique, nous conseillons le montage de SSD uniquement.

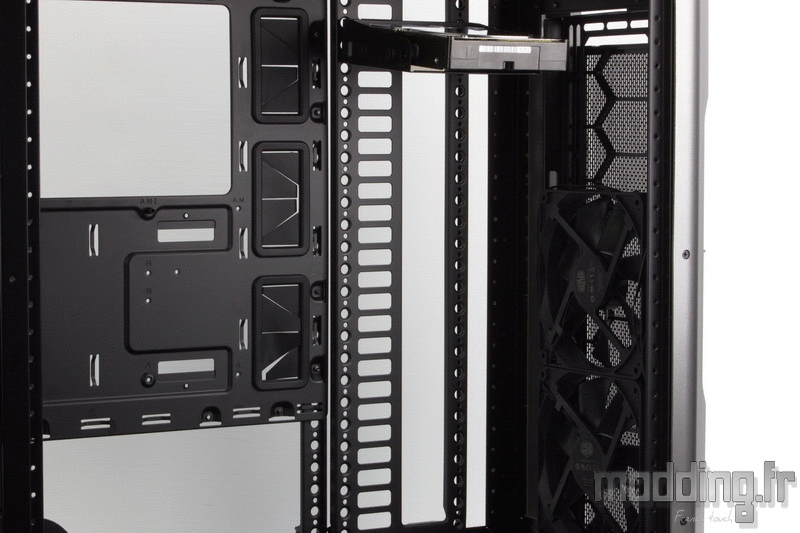

Le support peut prendre place sur l’un des multiples emplacements du panneau HDD qui donne sur le compartiment principal.
Pour rappel, Cooler Master fournit “seulement” 2 cages de ce type. Bien assez pour certains, trop peu pour d’autres…
A nous ensuite de voir comment les intégrer en fonction des composants et notamment de la ou des cartes graphiques.

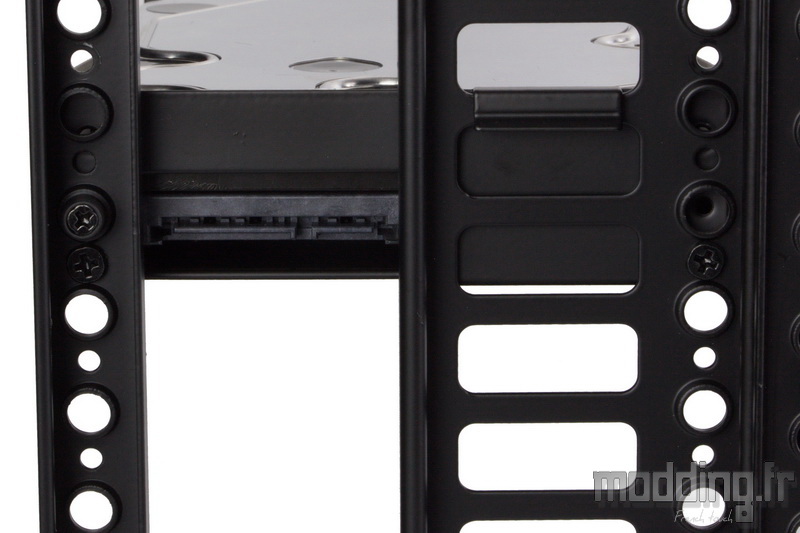

La fixation du support est assurée par un plot en caoutchouc, deux vis et un repli de la structure qui vient s’accrocher à l’ossature de la colonne HDD.
En ce qui concerne le SSD, nous avons deux autres emplacements qui lui sont dédiés.
Nous avons un support spécifique en acier.
On glisse dans un premier temps le SSD dans le support.
La fixation se fait par la face externe à l’aide d’un tournevis et de vis M3 x 4 mm incluses dans le bundle.

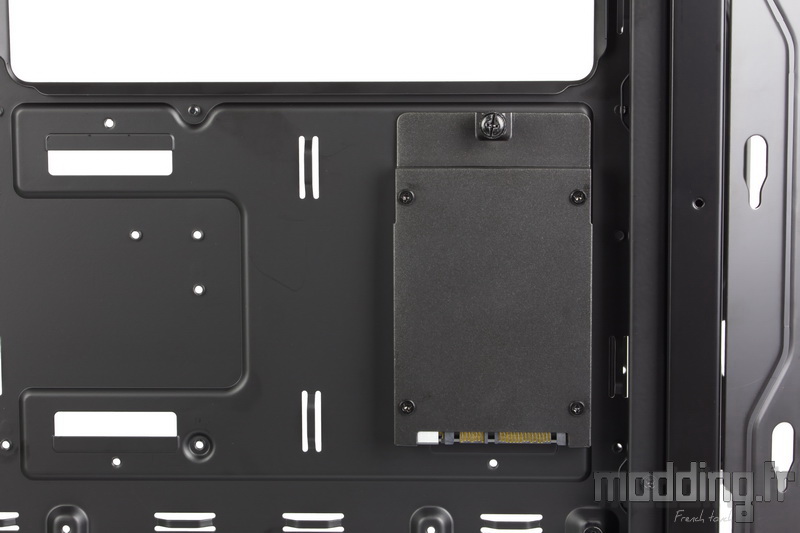

Il s’installe ensuite derrière le plateau de la carte mère sous l’ouverture d’accès au Socket.
La seconde option passe par l’installation de vis spécifiques incluses dans le bundle.
Ces vis ont une forme dédiée de façon à se loger…
… Au sein des rondelles en caoutchouc disposées sur le flanc du cache alimentation.
On veille bien sûr à orienter le SDD pour que sa connectique soit à proximité de l’ouverture.

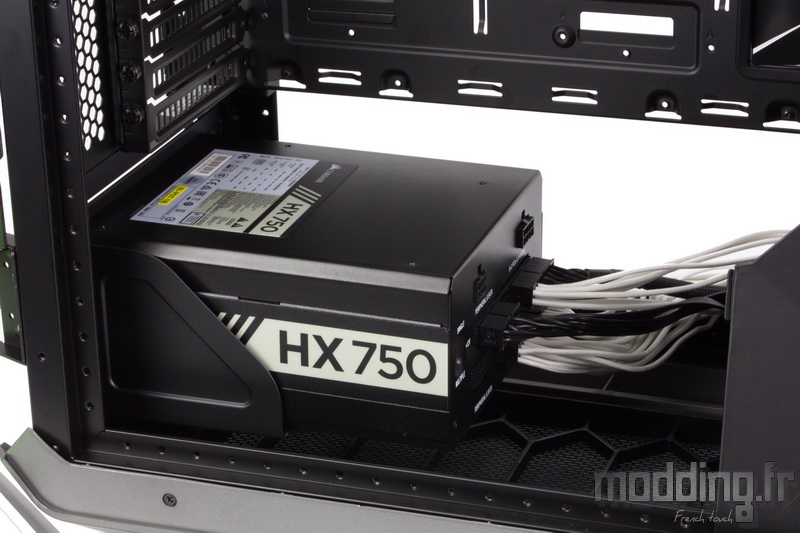

Il nous faut enlever le cache alimentation pour mettre en place le bloc sur son support.

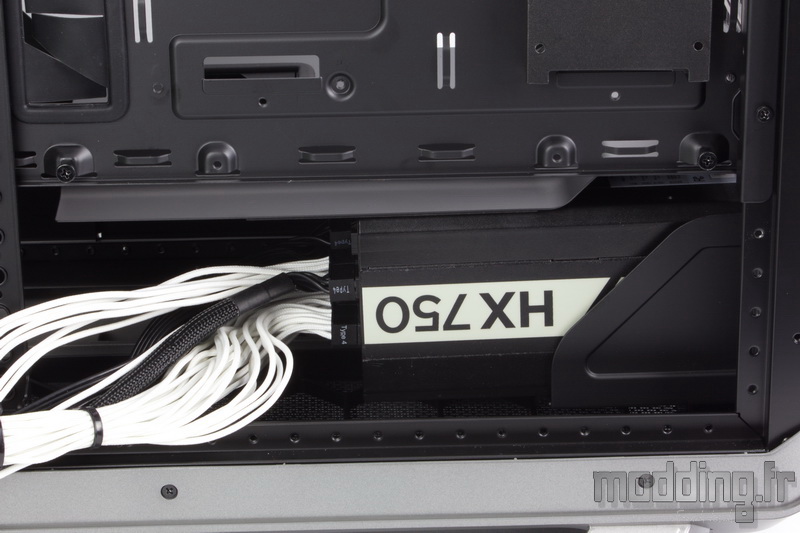

Coté coulisses, nous avons pas mal de place pour accéder aux différentes prises du bloc et donc pouvoir brancher ses câbles après avoir remis en place le cache alimentation.
On constate que le bord interne de ce dernier repose bien sur le bloc d’où la présence d’une bande en mousse pour amortir le contact acier sur acier.

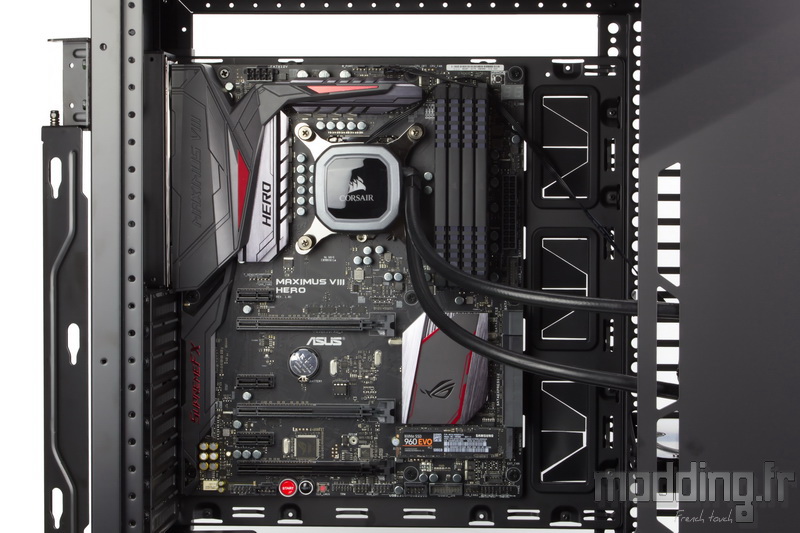

L’installation de la carte mère est facilitée par la présence des deux entretoises disposant d’un déport de centrage.
Il n’est même pas nécessaire de retirer le cache avant du compartiment principal.
On utilise les vis UNC-6.32 incluses dans le bundle.

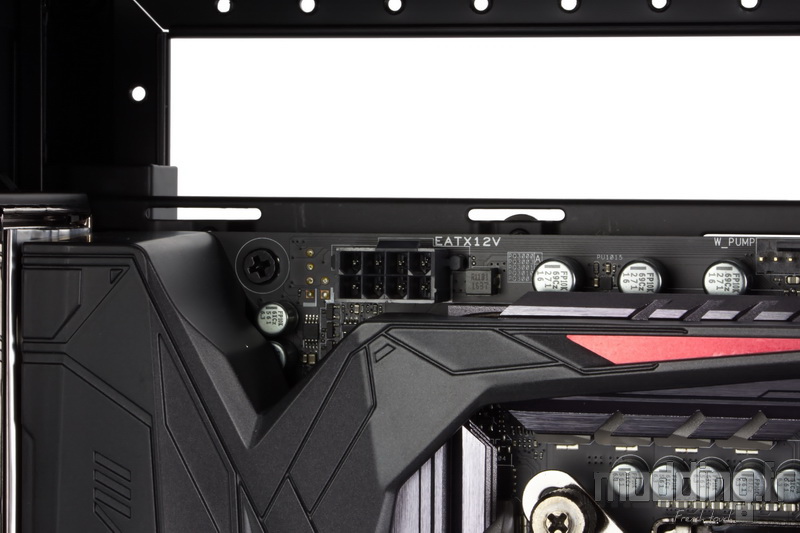

De par le principe du plateau amovible, nous avons donc un large espace au-dessus de la carte mère qui n’entrave ou ne gêne la connexion du câble CPU.

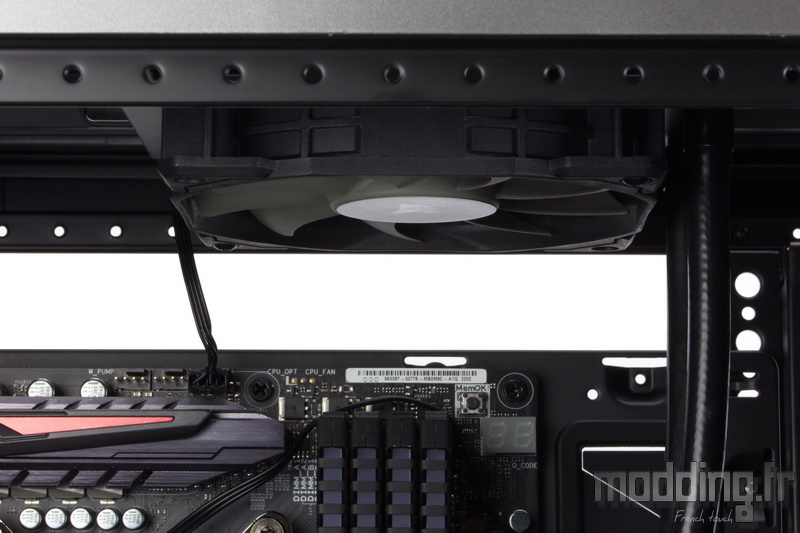

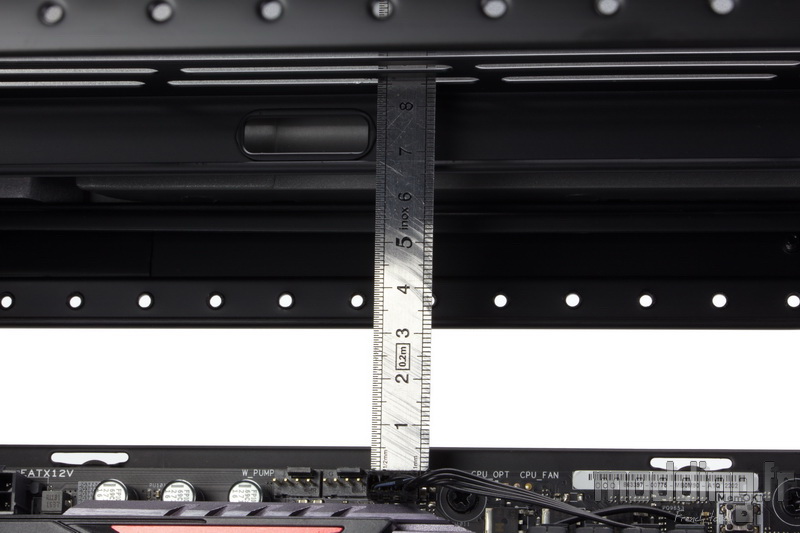

85 mm sont disponibles au-dessus de la carte mère et cela pour l’emplacement en 120 mm ou en 140 mm.
De quoi installer un radiateur doté d’une épaisseur de 60 mm.
Le Cosmos C700P permet l’installation d’un radiateur 360 ou 280 dans la partie haute du boitier.
La structure interne du panneau des connectiques gène la mise en place d’un radiateur 420 à ce niveau.
Notre AIO semble du coup disparaître dans le haut du châssis…

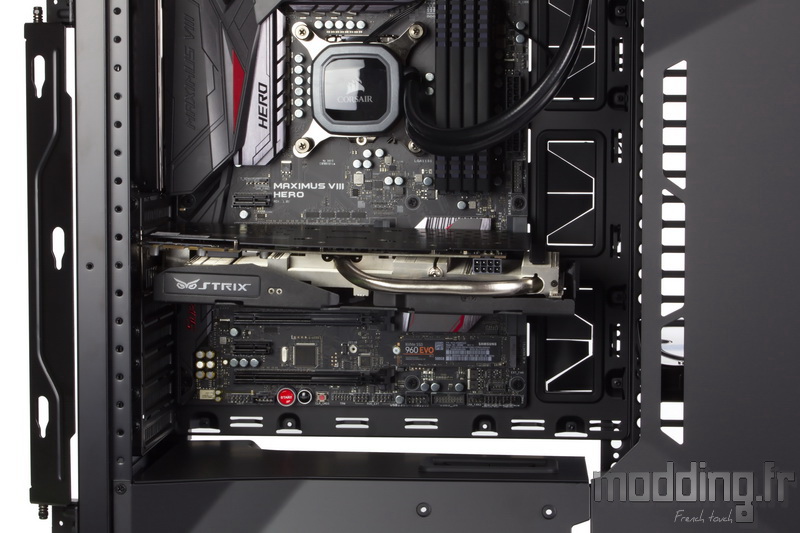

Notre carte graphique se sent aussi à l’aise au sein de ce châssis.

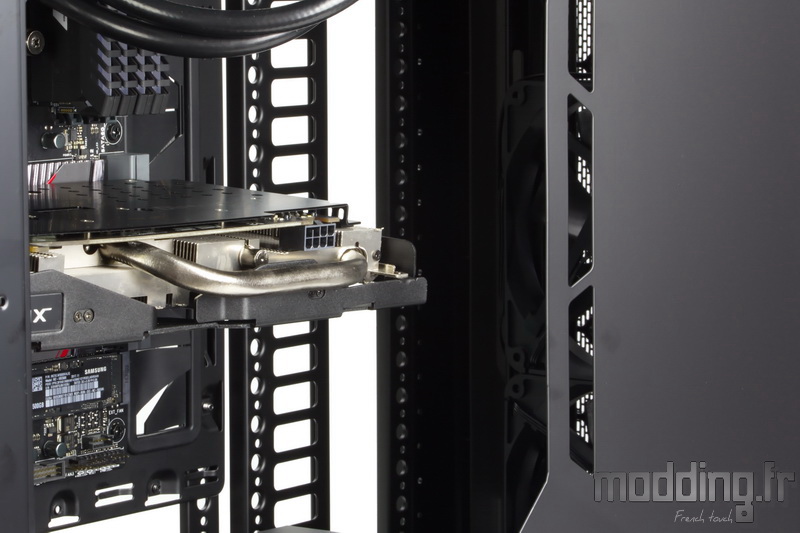

Nous avons noté une petite difficulté quant à son installation de par la taille du montant arrière du châssis qui gène l’accès aux vis avec un tournevis.
Certes ce sont des vis à main… Mais quand il s’agit de bien serrer ladite vis, nous sommes généralement obligés de passer par le tournevis.
Ici aussi, point besoin de retirer le cache avant du compartiment principal, nous avons de la marge.
490 mm de place disponible pour la carte graphique!!!
La distance tombe à 320 mm en présence d’une cage HDD aux cotés de la carte graphique.
Ensuite on compose aussi avec les éléments d’un watercooling : réservoir et radiateur.
La distance entre le support de ventilation avant et la cage HDD est de 90 mm si jamais on désire conserver l’une d’elles pour installer la pompe ou le combo réservoir/pompe.
De quoi facilement installer un radiateur 360 ou 420 avec 60 mm d’épaisseur.

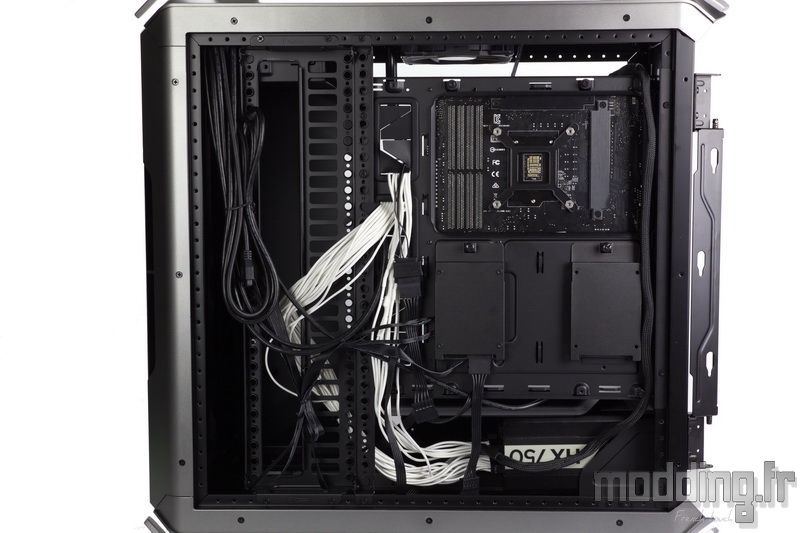

Coté coulisses, le rangement des câbles est largement facilité par la présence de nombreux points d’ancrage.
Et puis le cache spécifique aux coulisses permet de dissimuler une bonne partie de ces câbles :p
Nous effectuons les divers branchements.
Les deux caches du compartiment principal focalisent notre vue sur la carte mère et les différents composants qui y sont branchés.
Nous avons vu que le Cosmos C700P est capable d’accueillir tout type de Watercooling.
Il ne rechigne pas non plus sur un refroidissement en Aircooling et accepte les plus gros ventirad avec pas moins de 198 mm de place disponible en regard du processeur.
Ne reste plus qu’à refermer les portes latérales…
Et à appuyer sur le bouton Power pour ensuite jouer sur le rétroéclairage propre au Cosmos C700P avant de lui faire passer notre petite batterie de tests.
