Flexibilité maximale :
Sur le site de Cooler Master, on peut lire que le Cosmos C700P dispose d’une “Flexibilité Maximale“.
Le plateau de la carte mère est amovible et peut déjà être retiré pour y installer la config. Mais ce qui va nous intéresser dans cette rubrique, c’est la possibilité de réaménager l’espace intérieur du Cosmos C700P.
Nous pouvons passer le boitier d’une configuration ATX actuelle en Reverse ATX et donc inverser la droite de la gauche…
Nous pouvons aussi tourner le plateau de la carte mère de 90° et ainsi avoir les équerres PCI dirigées vers le haut du boitier : Mode Cheminée.
Nous allons décrire les différentes étapes pour accéder à ces deux modes.
Nous commençons par le mode Inversé qui requiert pas mal de démontage au niveau des pièces du châssis. Il faut s’armer de son tournevis cruciforme préféré (on conseille le tournevis aimanté…).
Tout est aussi décrit dans le manuel d’utilisation.
Mode Inversé

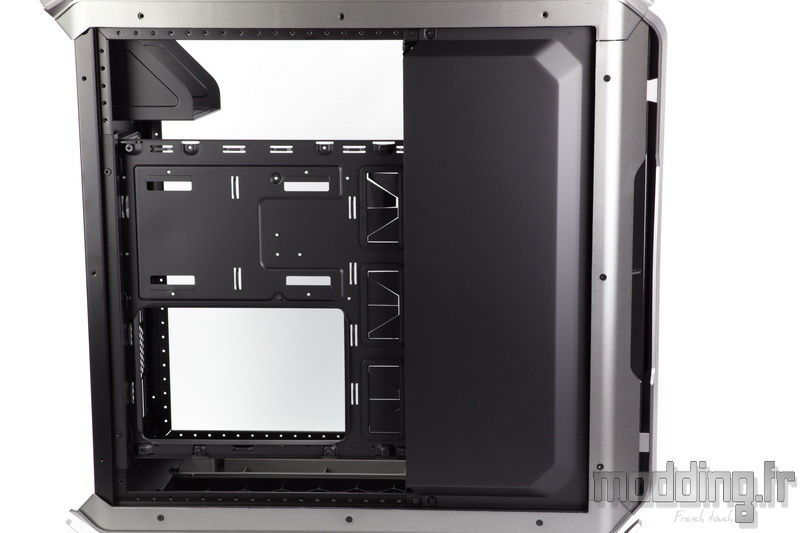

On commence par déposer le cache avant du compartiment principal.
Pour cela nous avons 5 vis à retirer.
Comme son nom l’indique, le mode “inversé” inverse donc toute la disposition des éléments du châssis : le plateau de la carte mère mais aussi la colonne HDD.
Les coulisses deviennent le compartiment principal et vice-versa.
En fait, seule la baie 5.25″ reste en place.

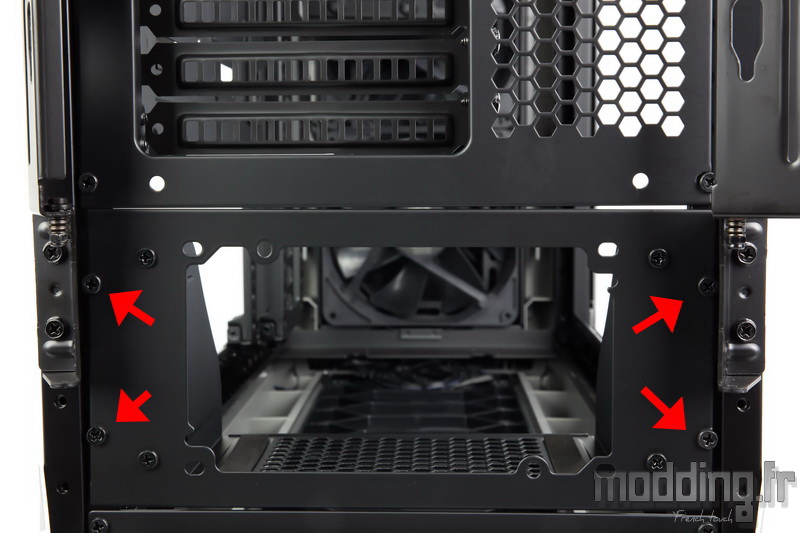

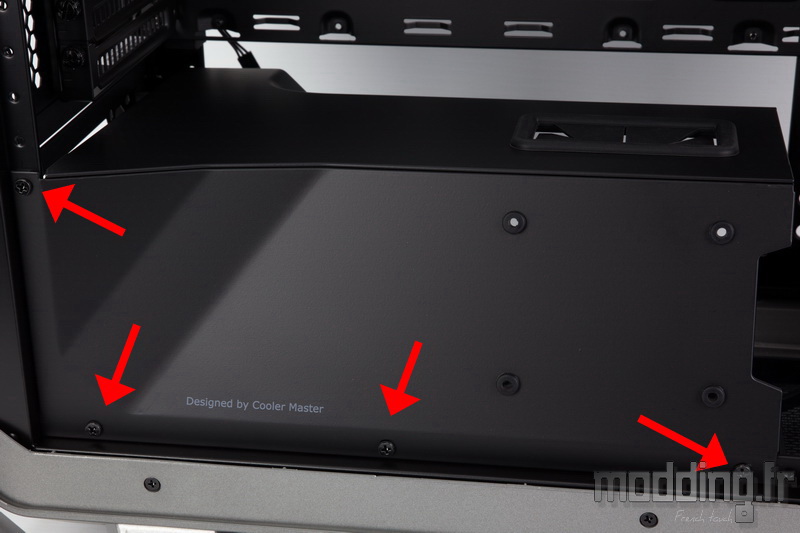

Nous enlevons le cache alimentation fixé par 4 vis au niveau des bords externe du châssis.

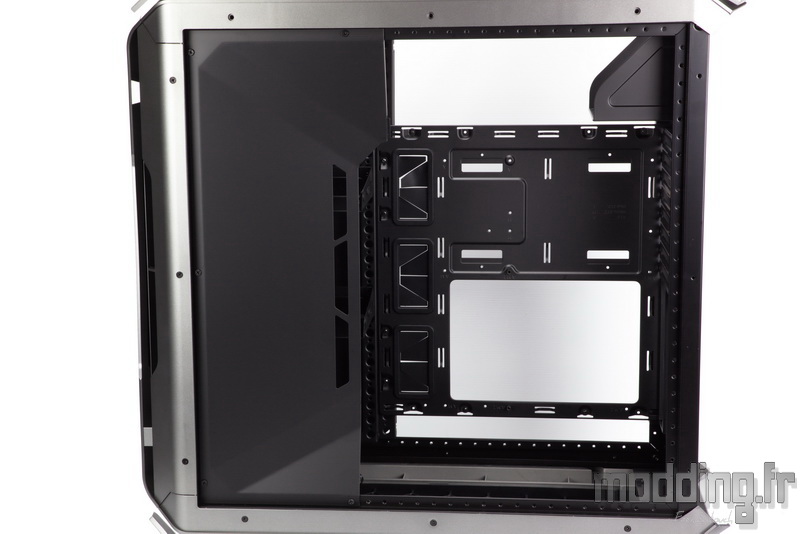

Nous avons aussi retiré le cache des coulisses maintenu par seulement 2 vis.
Nous pourrions laisser l’emplacement de l’alimentation dans la partie basse du boitier, mais son cache de par sa conception ne peut se retrouver de l’autre coté dans cette position basse.

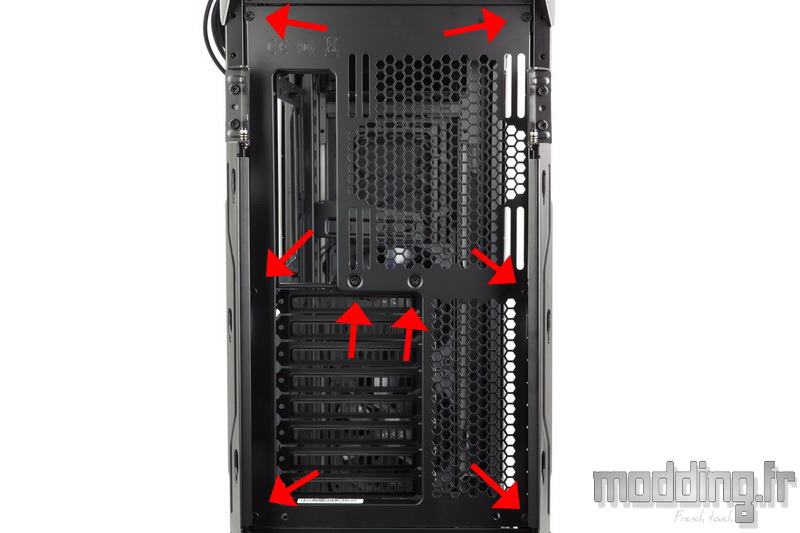

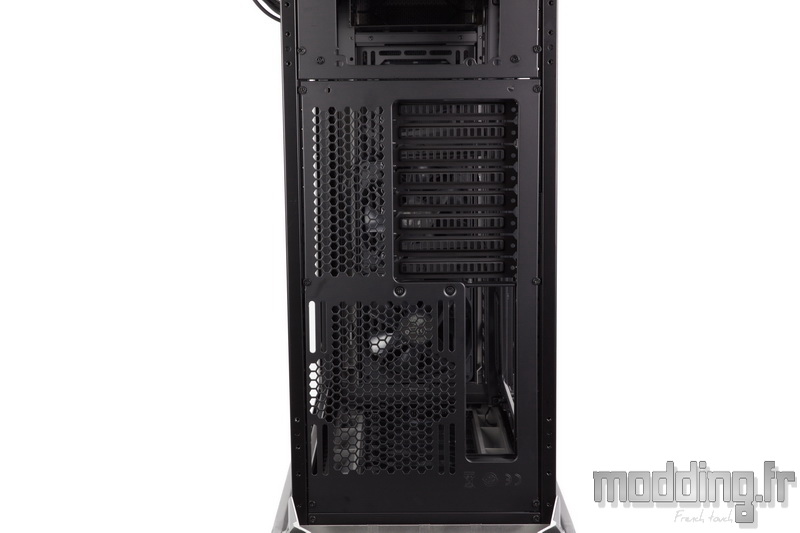

La paroi arrière du châssis est scindée en deux parties dont une correspond au support du bloc d’alimentation.
Point besoin de démonter le support en lui même, nous n’avons qu’à retirer les 4 vis de la paroi sur laquelle il est fixé.
Nous déposons aussi la seconde partie de la paroi maintenue au châssis par 6 vis et à la structure des équerres PCI par 2 vis.
La dépose du ventilateur n’est pas obligatoire.
Il n’est pas non plus obligatoire de retirer les charnières mais on avoue que c’est plus pratique quand il s’agit de déposer et reposer ces parois en facilitant l’accès aux vis.
L’arrière du plateau semble être en sustentation.
Du coté des coulisses, nous avons vu qu’entre le plateau de la carte mère et la colonne HDD, se tient une règle en acier.
C’est à ce niveau que le bord avant du plateau est fixé par deux vis.
Une fois ces vis retirées, nous exerçons une pression sur les deux plots en caoutchoucs pour basculer le plateau dans le compartiment principal et ainsi le libérer de cette règle en acier.
Le plateau est aussi maintenu sur le montant arrière du châssis par une système de deux encoches.
La photo présente l’encoche inférieure.

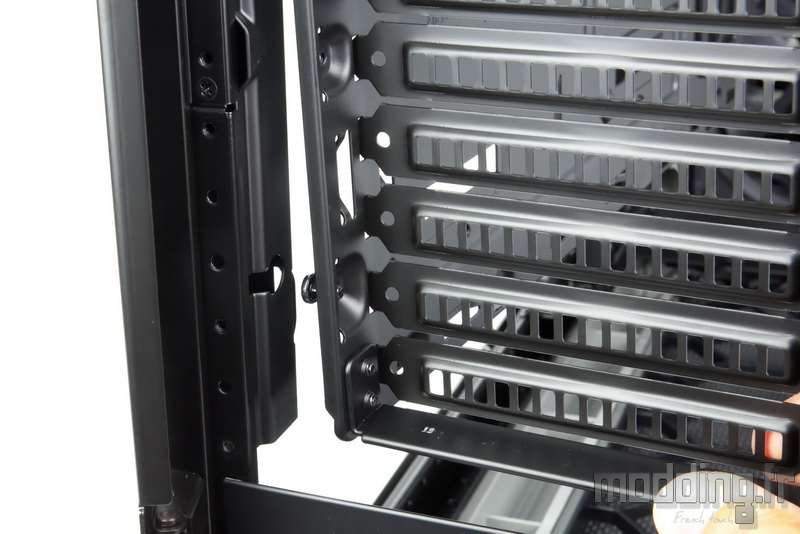

Il suffit juste de pousser sur la structure des équerres PCI et ensuite sortir le plot du plateau de son logement.

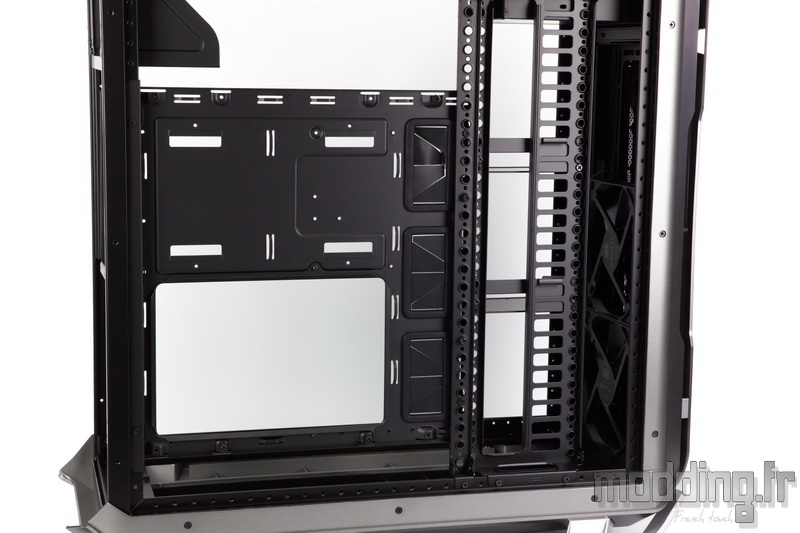

Le plateau de la carte mère est en dehors du boitier, nous passons sur la dépose de la règle en acier maintenue par 2 vis et du panneau HDD maintenu par 4 vis.

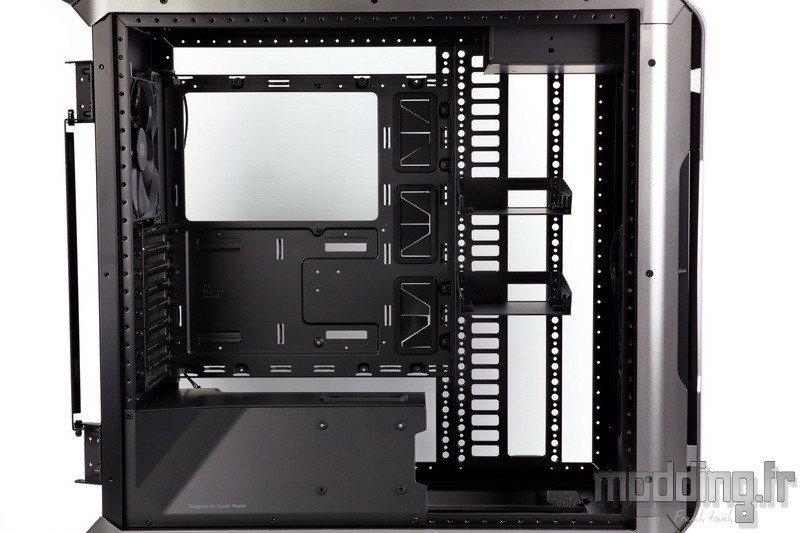

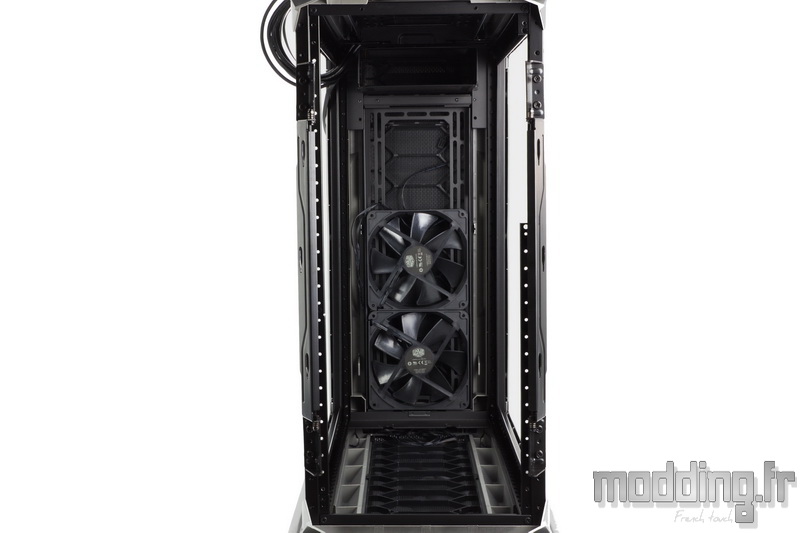

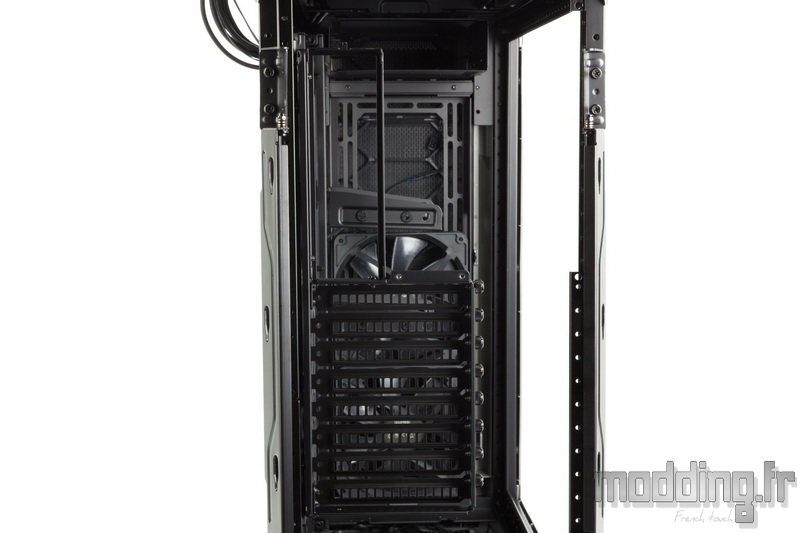

Nous avons quelque peu vidé le Cosmos C700P !!!
On n’oublie pas de tourner les ventilateurs disposés à l’avant du boitier afin d’inverser leur câblage et les diriger vers le futur emplacement des coulisses.

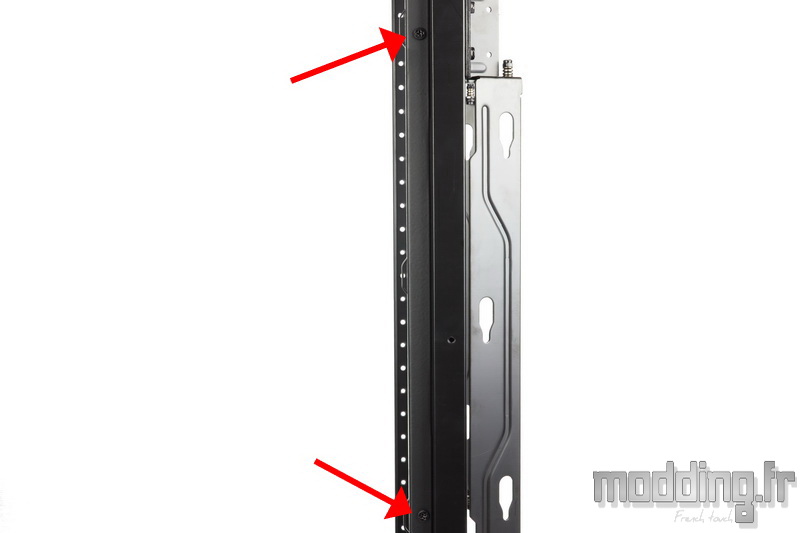

Le système d’encoches vu plus haut est en fait assuré par une pièce qui se fixe sur le montant arrière du châssis.
2 vis sont alors à retirer pour récupérer ladite pièce.

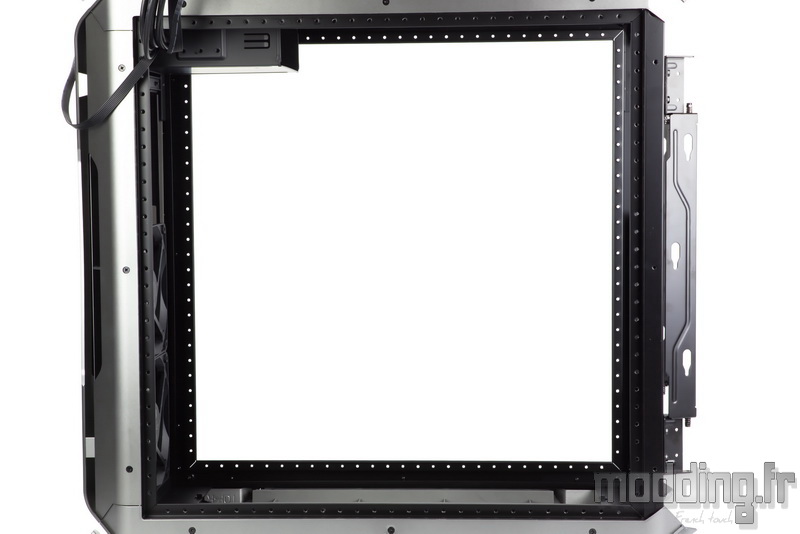

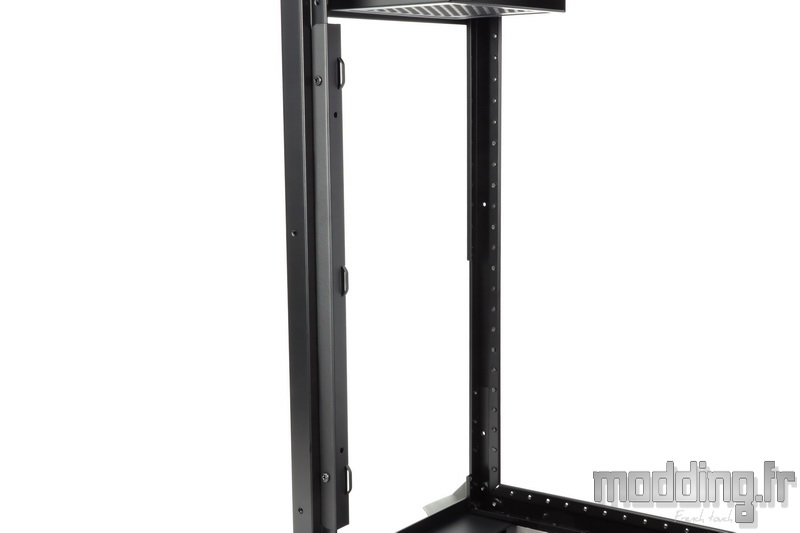

Nous verrons dans la section “Démontage” que le châssis peut se réduire à sa plus expression : deux cadres en acier dont les cotés sont truffés de points de fixation!!!
C’est ce dispositif qui permet au Cosmos C700P d’assurer sa flexibilité maximale.

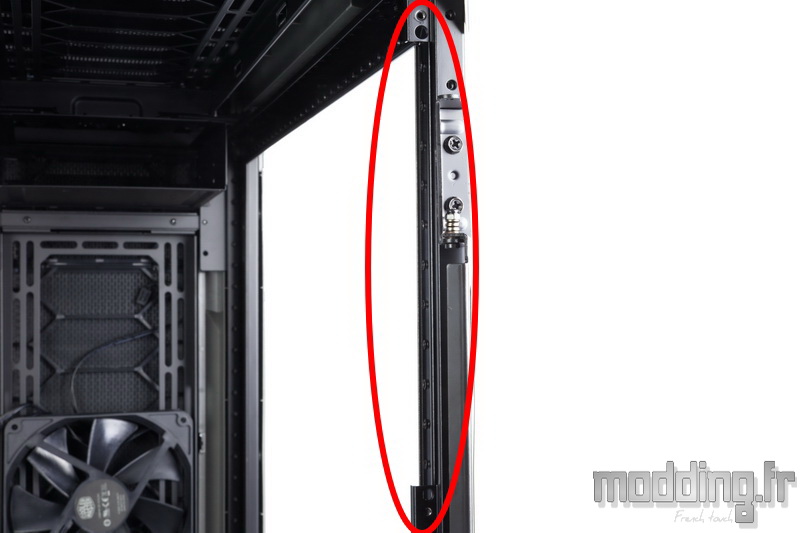

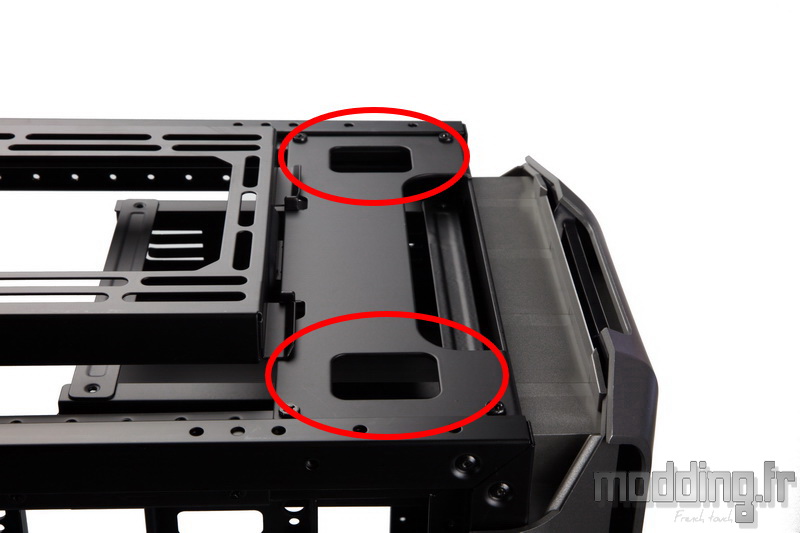

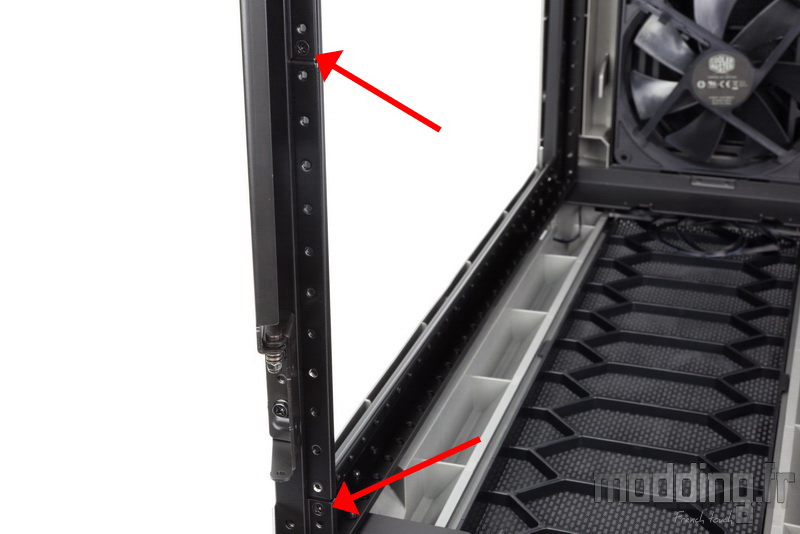

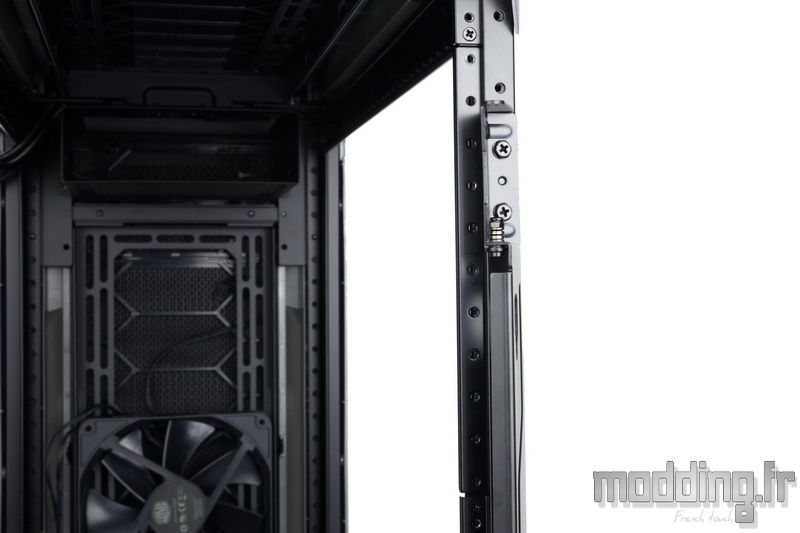

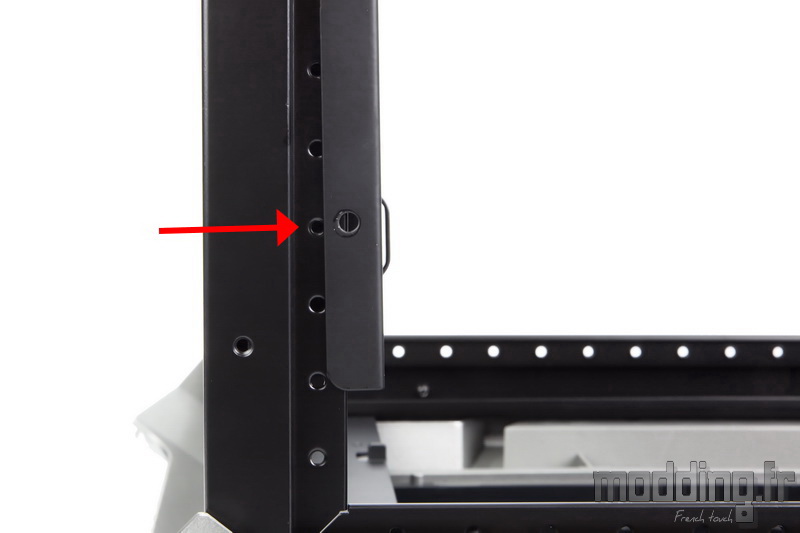

A l’arrière du boitier, nous avons une réglette en acier qui peut se retirer du cadre coté coulisses.
Deux vis assurent sa fixation.
Le montant opposé présente un vide sur cet emplacement diamétralement opposé.
Il nous faut donc transvaser la réglette d’un montant à l’autre.
Cela permet de pouvoir fixer le support du bloc d’alimentation et notamment sa plaque dédiée, en haut du boitier.
Nous n’avons pas vraiment compris pourquoi Cooler Master a mis en place ce dispositif de réglette alors qu’il suffit que les montants disposent de la totalité des points de fixation vu que de toute façon leur présence ne gène en rien les autres pièces du châssis…
Mystère…!!!

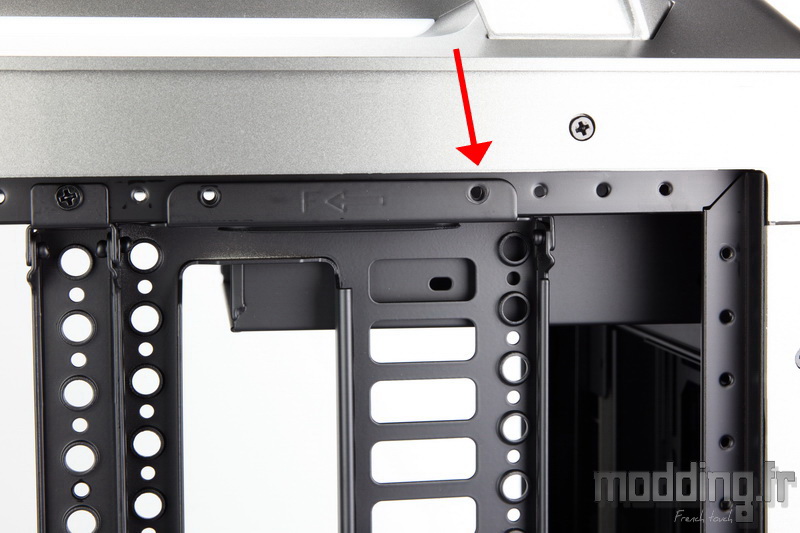

Nous déplaçons la pièce, disposant des encoches pour prendre en charge le plateau de la carte mère, sur le montant opposé du châssis.

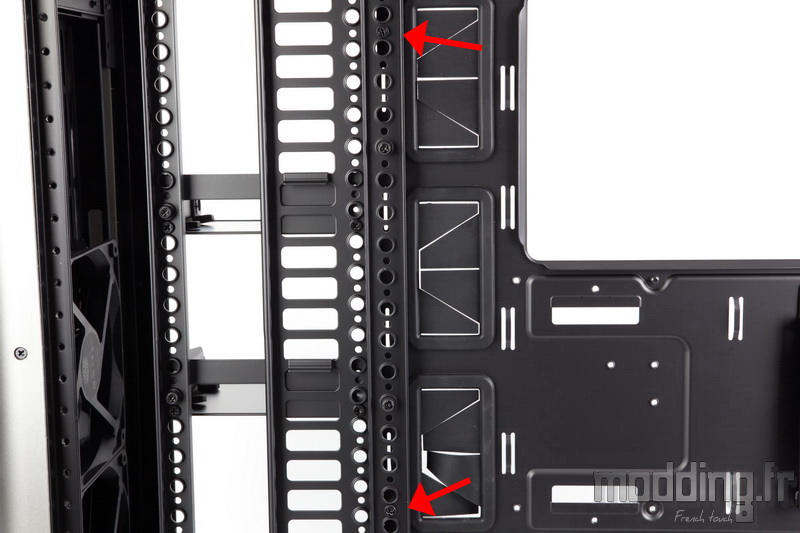

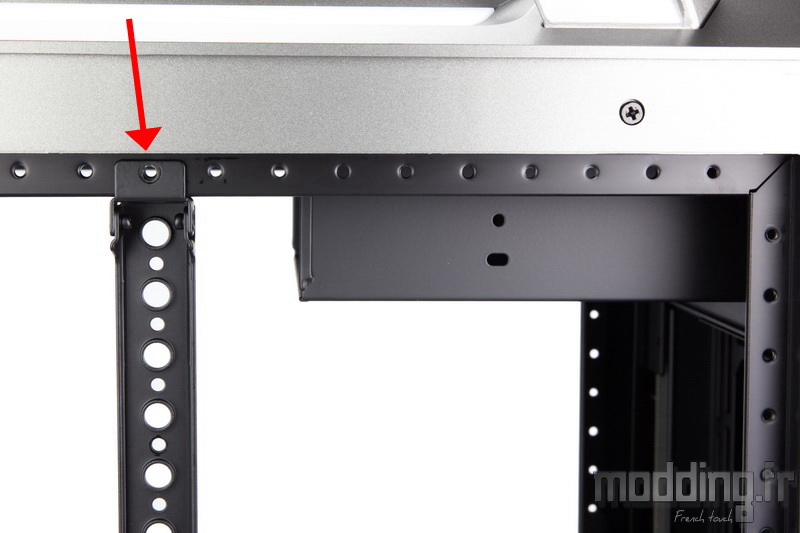

Nous localisons le quatrième point de fixation du cadre en partant du bas afin de la fixer sur le châssis.
On met en place la seconde vis.
On s’occupe de la règle en acier que l’on va fixer vers l’avant du boitier sur le cadre opposé.
Il nous faut faut repérer le 10ème point de fixation en partant de la façade.
Juste à ses cotés, nous disposons le panneau HDD.
Cela correspond au quatrième et huitième point de fixation.

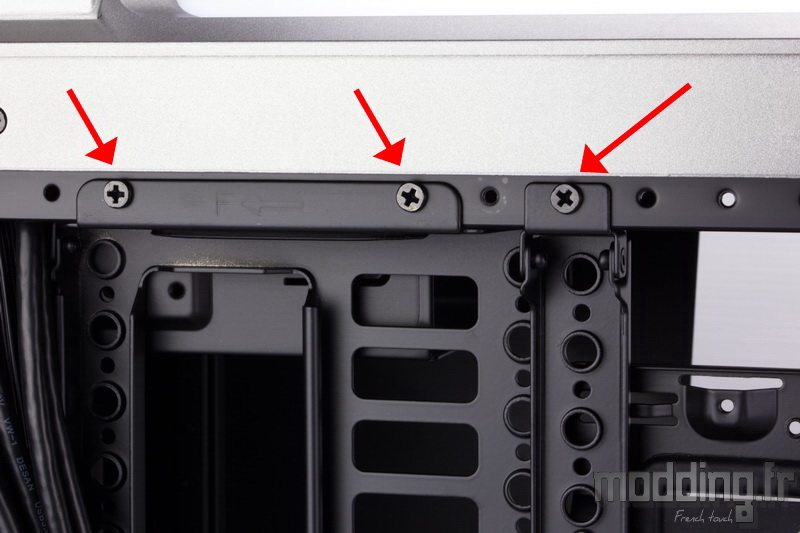

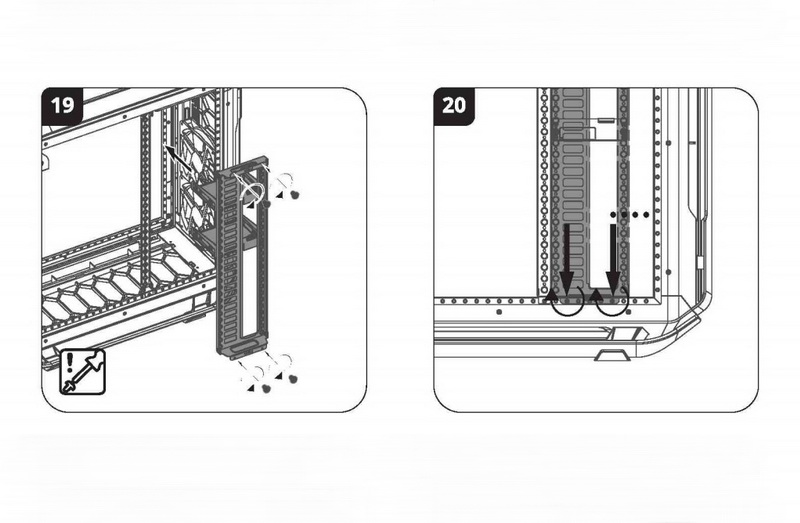

On note la présence d’une flèche gravé sur les extrémités de cette colonne, accompagné de la lettre F… Donc à priori, il nous faut orienter la colonne pour que la flèche soit en direction de la façade (F = Front)…
C’est, d’ailleurs, ce que semble nous décrire le manuel d’utilisation…
Mais dans ce cas, nous allons nous retrouver avec la cage HDD retournée et donc le disque dur vers le bas…
Du coup, on ne tient pas compte de cette flèche et la partie la plus large de la colonne est, cette fois-ci, orientée vers la façade.

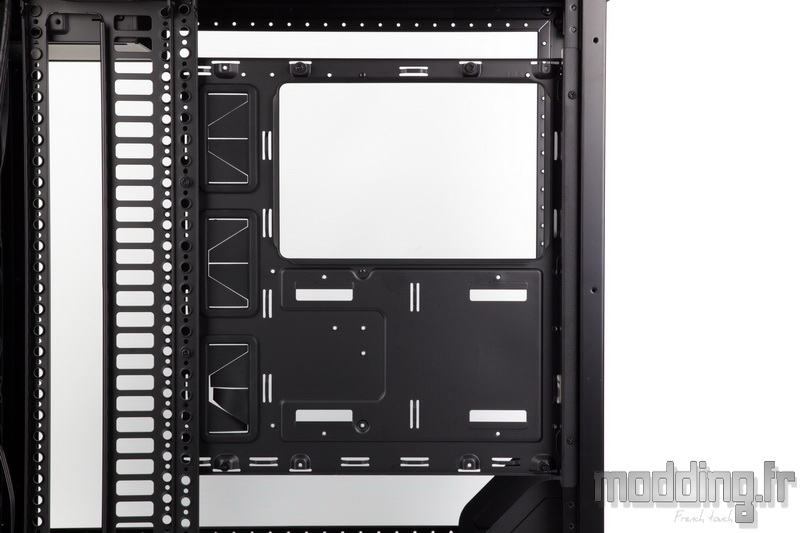

Nous mettons en place le plateau de la carte mère en commençant par insérer ses deux plots arrières dans leur encoche respective.
On pousse bien le plateau vers l’arrière du châssis pour que son bord avant se mette au niveau de la règle en acier.
On insère alors les plots en caoutchouc du plateau au niveau des points de fixation tombant en face.

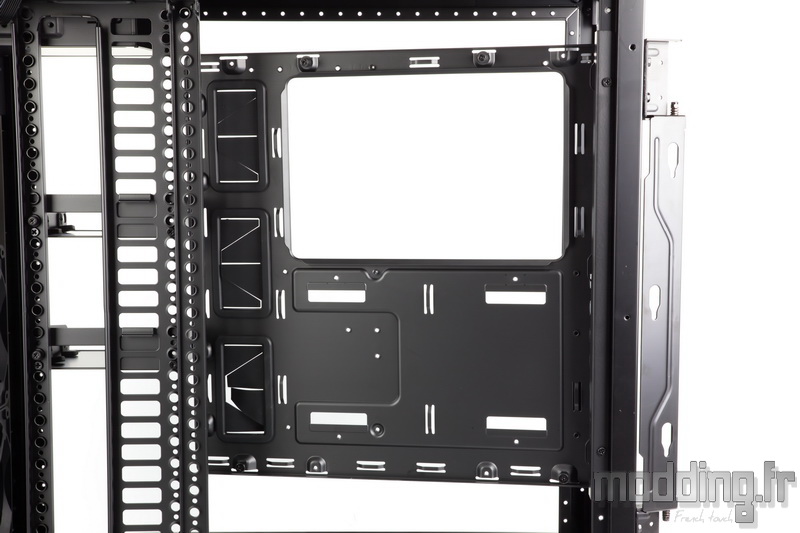

Nous finalisons la fixation en disposant et en serrant les deux vis.

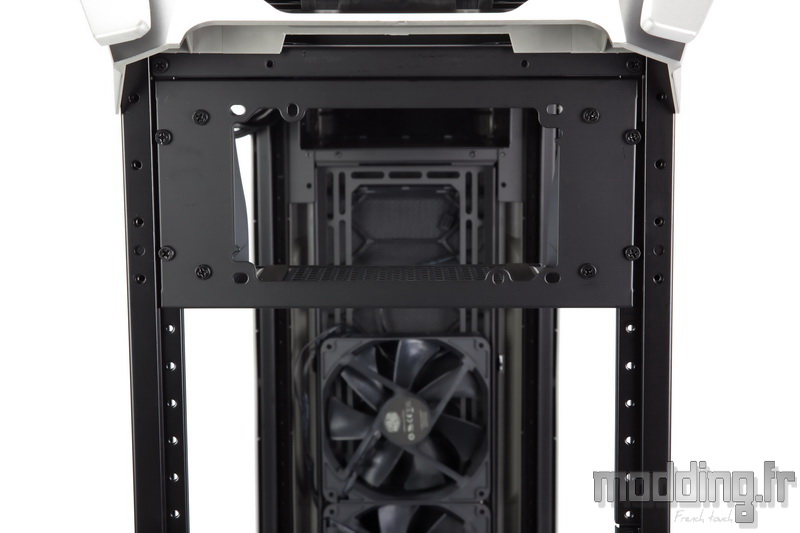

Il ne reste plus qu’à reposer la paroi arrière du châssis avec la tête en bas.
Enfin… “Il ne reste plus…” C’est en tout cas ce que nous indique le manuel d’utilisation…
Mais ce manuel semble oublier les câbles issus du boitier…
Et oui!!! Ils pendouillent maintenant du coté du nouveau compartiment principal !!!

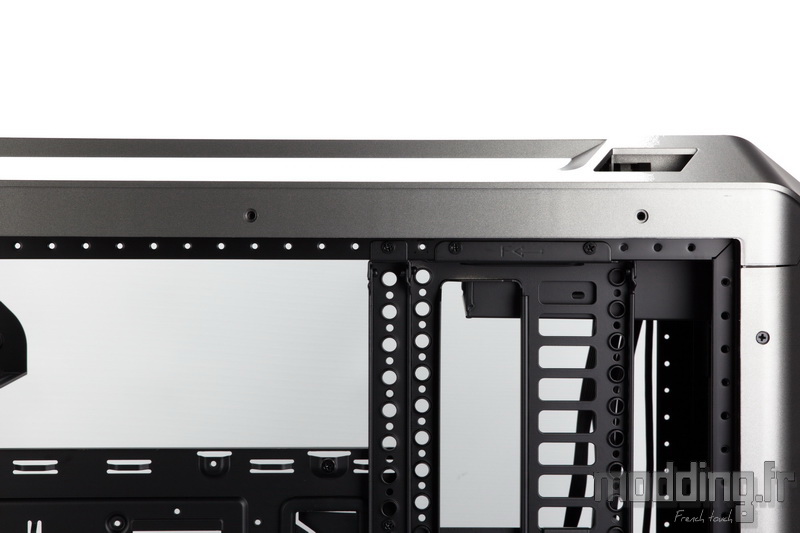

Pour accéder à l’origine de ces câbles, il faut déposer le Top du boitier.

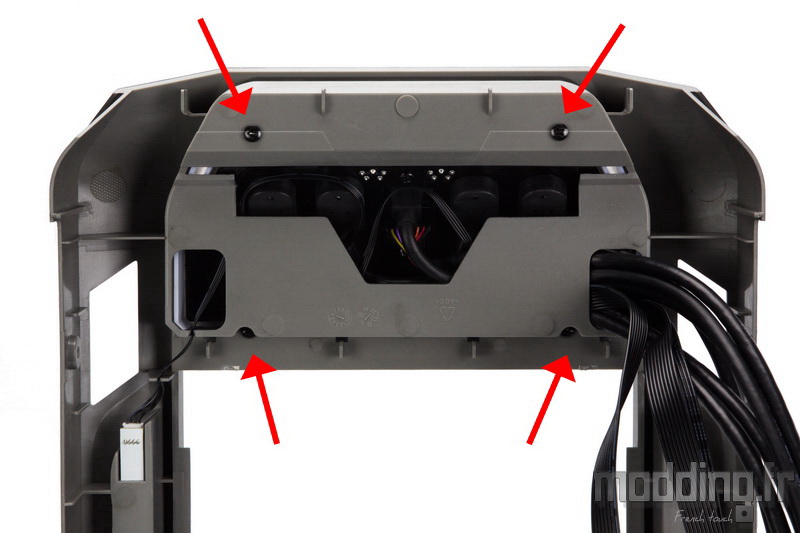

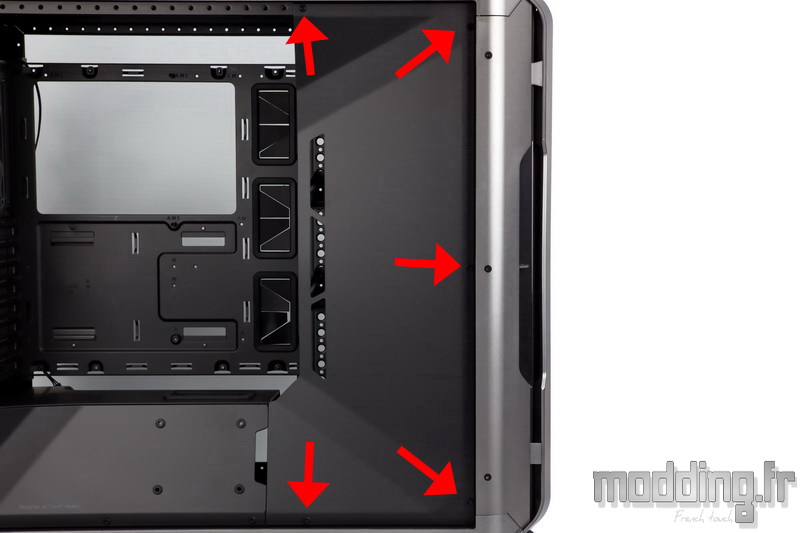

Mais pour cela, il nous faut d’abord retirer les arches supérieures : 8 vis.
Ensuite le Top est fixé au châssis par 6 vis : 3 sur chaque bord.

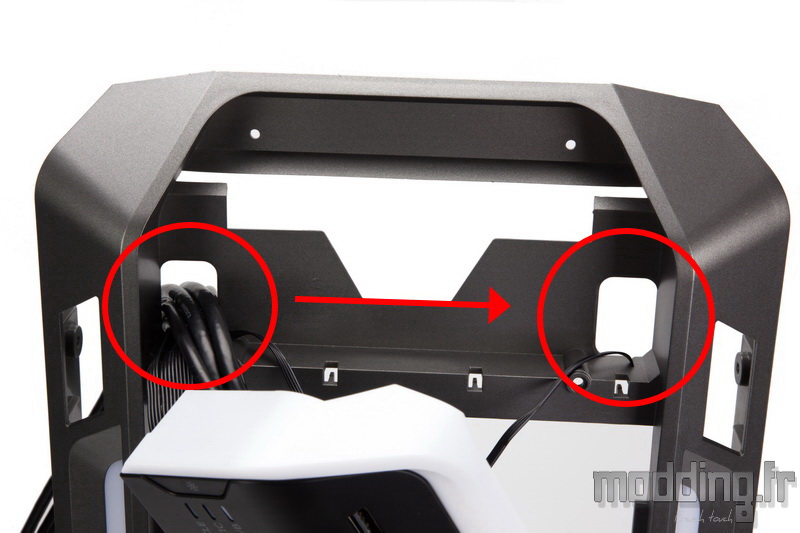

On retire le Top et nous constatons, en effet, la présence de deux passages de câbles placés dans chaque coin de la paroi supérieure du châssis.
Et là on se dit : Hop! il n’y plus qu’à faire passer les câbles d’une ouverture à l’autre…
… Mais c’est sans compter sur le fait que les câbles passent aussi par une ouverture spécifique du carénage interne du panneau des connectiques du Cosmos C700P…
Il faut donc démonter cette partie fixée au reste de la structure du Top par 4 vis.
Pas la peine de vouloir tricher en dirigeant les câbles le long du carénage, le support de ventilation supérieure vient gêner la manœuvre.
C’est seulement à ce moment que l’on peut passer les câbles d’une ouverture à l’autre.
Ouf! on arrive à nos fins…
On replace le Top tout en ayant fait passer les câbles par les ouvertures opposées pour qu’ils tombent du coté des nouvelles coulisses.
On en profite pour remettre le cache spécifique à ces coulisses.

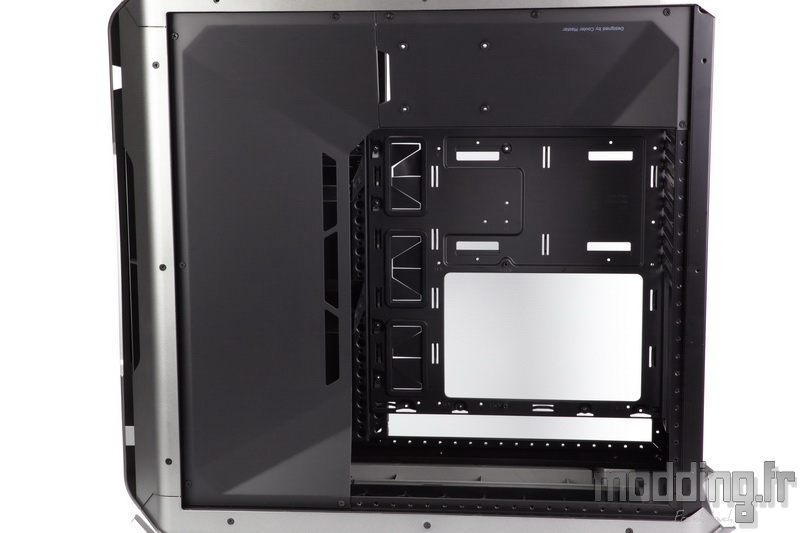

On repose le cache avant du compartiment principal.
On termine par le cache alimentation.
On peut s’arrêter à ce niveau… Cependant, le bloc d’alimentation se retrouve dans la partie haute du boitier et la carte mère se retrouve inversée dans la partie basse.
Du coup, nous avons une place laissée libre à ce niveau!

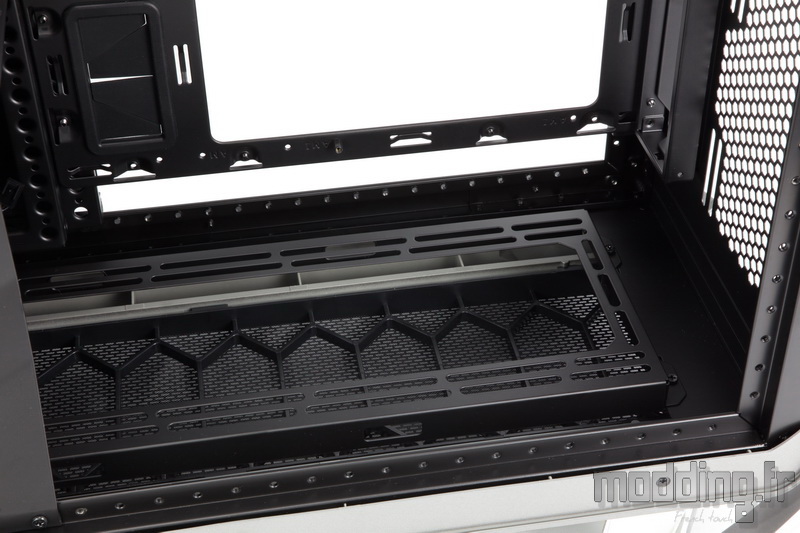

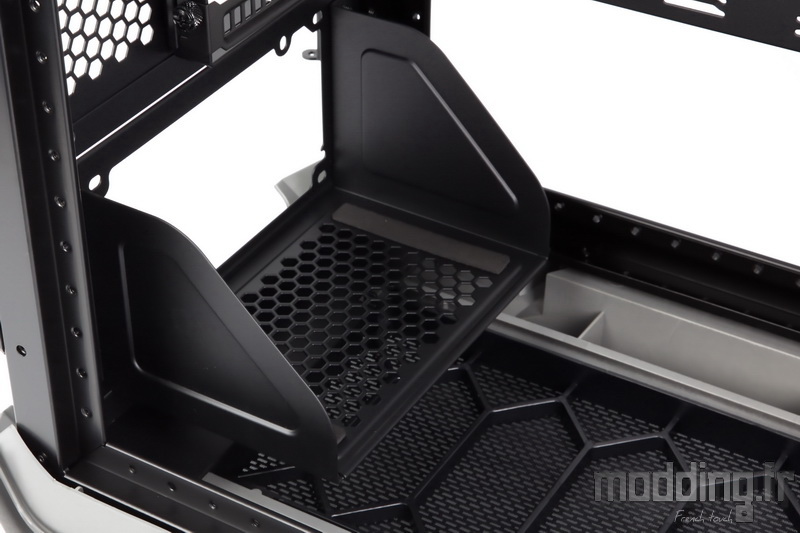

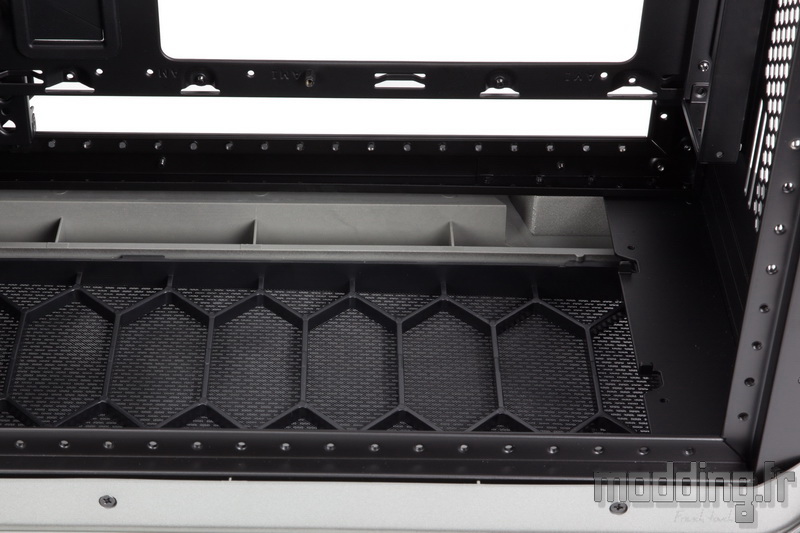

On peut alors prendre le support de ventilation supérieure qui est amovible et le placer sur la base du châssis qui intègre, justement, les points de fixation adéquats à ce support.
Ainsi nous pouvons placer d’éventuels ventilateurs en bas du boitier voire les coupler à un radiateur de Watercooling.
Vous ne voulez pas vous passez d’une ventilation supérieure mais pour autant assurer une ventilation à ce niveau…
Pas de soucis, par contre il faut passer par la case option. Cooler Master propose la vente de ce support en tant qu’accessoire au prix de 9.90 euros.

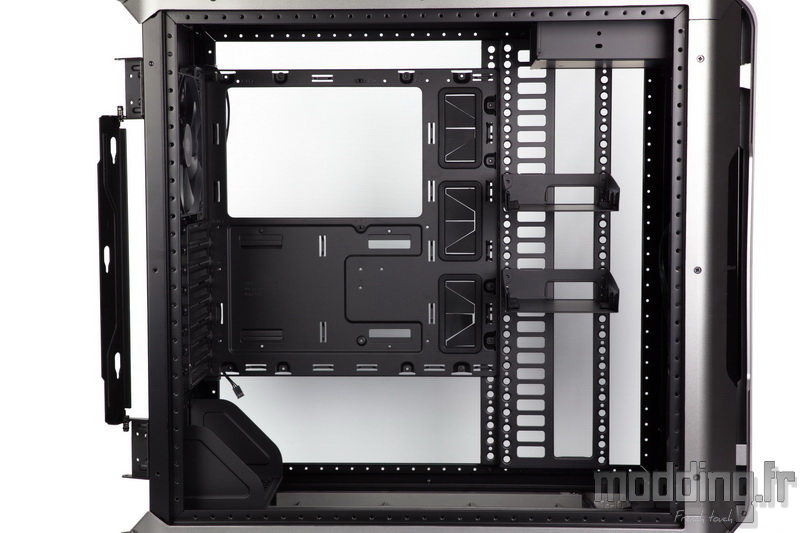

Nous voici avec le Cosmos C700P dans sa configuration Reverse ATX.
Les portes étant elles-mêmes réversibles, nous inversons donc le panneau en verre trempé avec la porte en acier.
Mode Cheminée
Ce mode demande beaucoup moins de manipulation au sein du châssis.

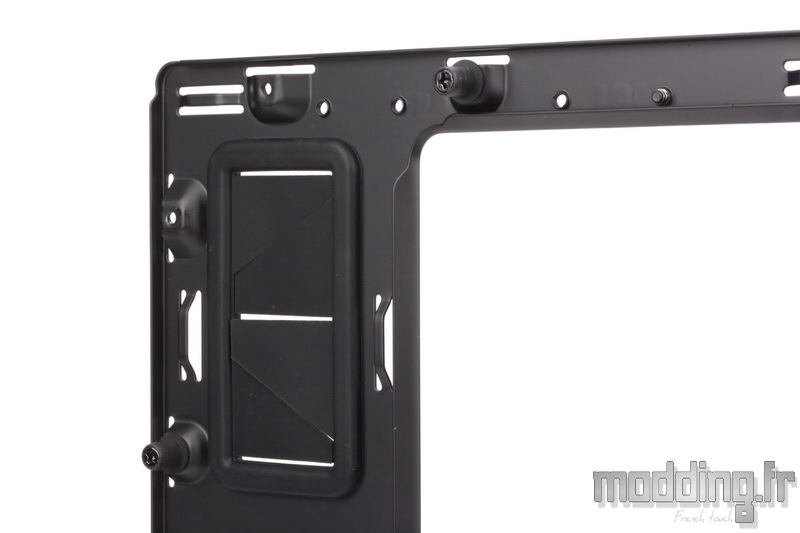

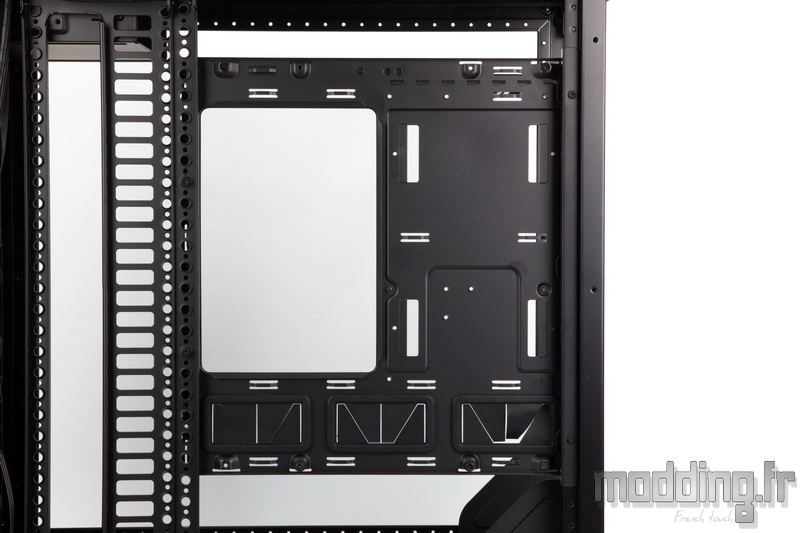

Le plateau de la carte mère dispose de plots en acier et de plots en caoutchouc sur ses bords. Ils sont nécessaires à sa fixation au sein du châssis.
On remarque que les plots en caoutchouc tout comme les plots en acier sont positionnés sur deux bords contiguës du plateau.
Les plots en caoutchouc sont alors présents sur le bord antérieur et supérieur.
Les plots en acier sont eux présents sur le bord arrière et inférieure.
Grace à ce dispositif, nous allons pouvoir exercer une rotation de 90° du plateau de la carte mère…

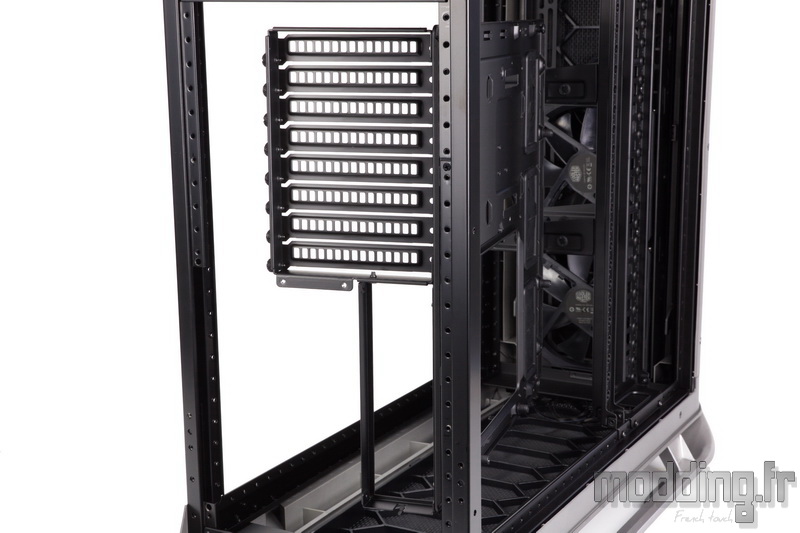

… De façon à ce que la structure des équerres PCI et celle de l’emplacement de l’I/O Shield se retrouvent dirigées vers le haut du boitier.
Un réaménagement dont certains moddeurs se délectent de mettre en place car cela change totalement la physionomie de la config avec la ou les cartes graphiques dressées à la verticale.
Et là, nous nous posons la question du branchement des divers câbles sur le PC…

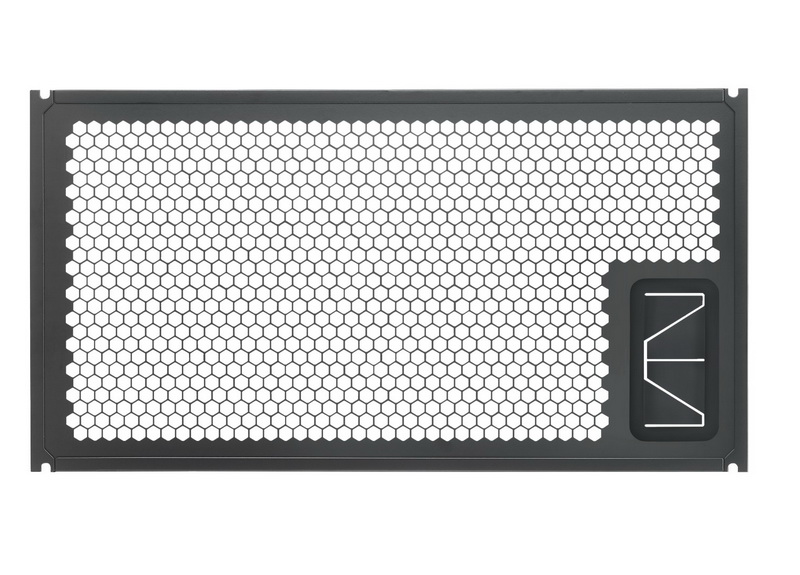

Cooler Master répond par cet accessoire disponible en option (prix : 9.95 euros) qui prend la place de la paroi arrière du châssis.
Cette nouvelle paroi sous la forme d’une grille assure l’entrée d’air dédiée essentiellement à la ventilation de la carte graphique.
On dispose d’un passage de câble muni d’un grommet pour glisser les différents câbles qui vont se brancher sur la carte mère et la carte graphique.
Il faut alors retirer le filtre supérieur pour faciliter le branchement de ces câbles.
Le Cosmos C700P présente une modularité hors pair !!! C’est indéniable.
Certaines fonctions requièrent un accessoire spécifique vendu en option :
- Panneau arrière mode Cheminé : 9.95 euros (ref : MCA-C700C-KRP000)
- Support ventilation : 9.90 euros (ref : MCA-C700R-KCB000)
- Support HDD : 5.90 euros (ref : MCA-C700R-KOCC00)
- Panneau latéral en verre trempé : 76 euros (ref : MCA-C700R-TGSP00-DBT)
Nous trouvons facilement le support HDD disponible à la vente, mais en ce qui concerne les autres accessoires… C’est toute une autre histoire !!!
