Démontage :
Nous allons reprendre, en partie, quelques notions de démontage vu dans la section précédente…
Une fois avoir retiré le panneau avant, ainsi que la grille-filtre qui se trouve derrière, nous allons pouvoir retirer le support de ventilation tenu par deux vis et un système d’encoche.

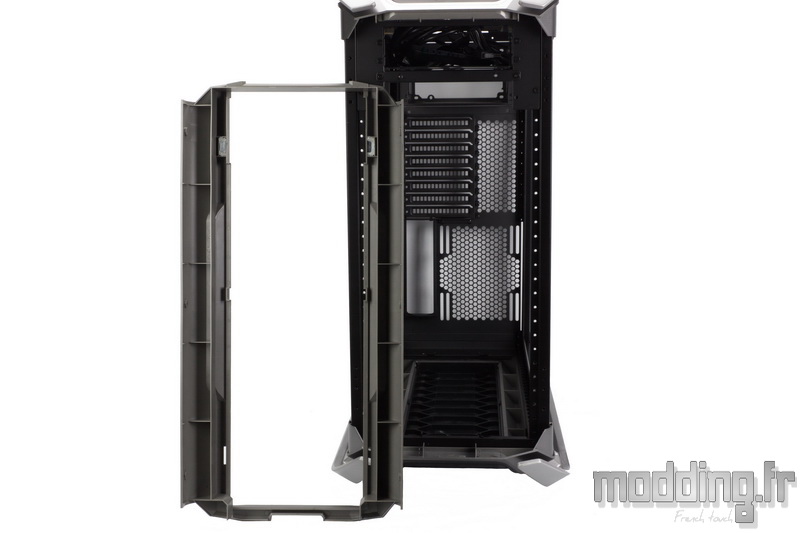

L’ossature de la façade à proprement dit est fixée au châssis par 3 vis sur chaque bord.
Cooler Master prend le parti de ne pas inclure un système de fixation par clips internes qui peut, en effet, se révéler plus fragile.

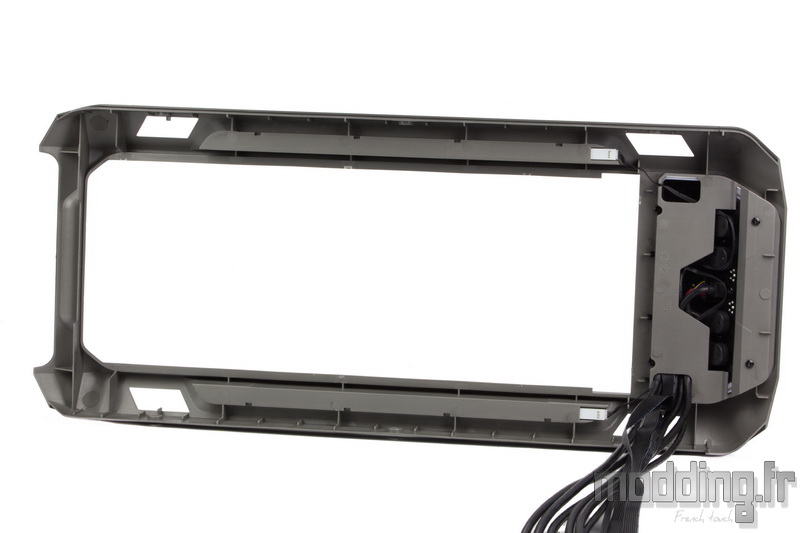

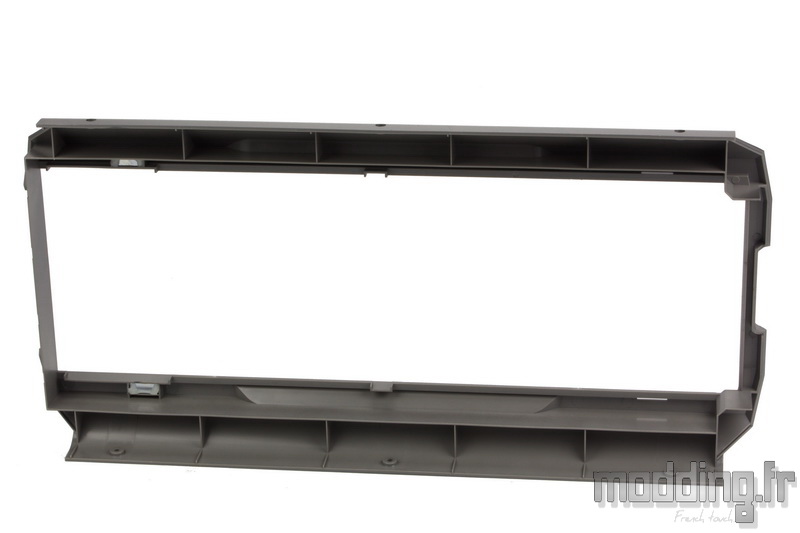

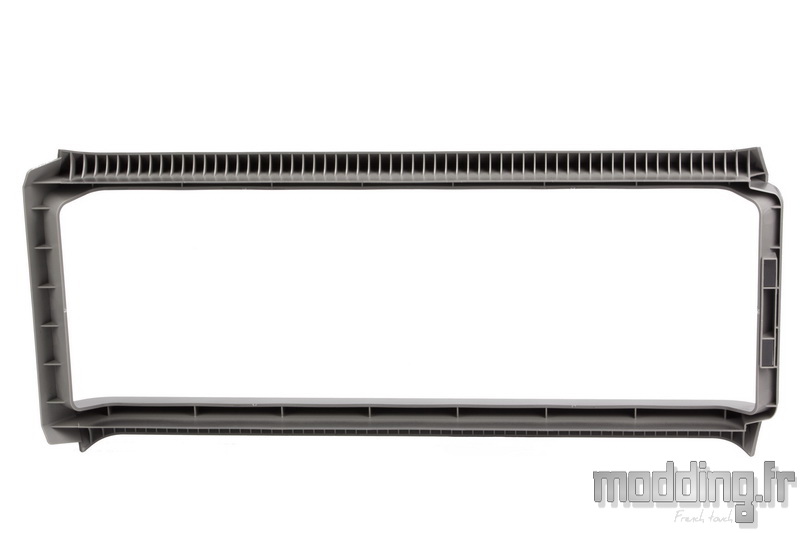

La structure de la façade est entièrement en plastique.

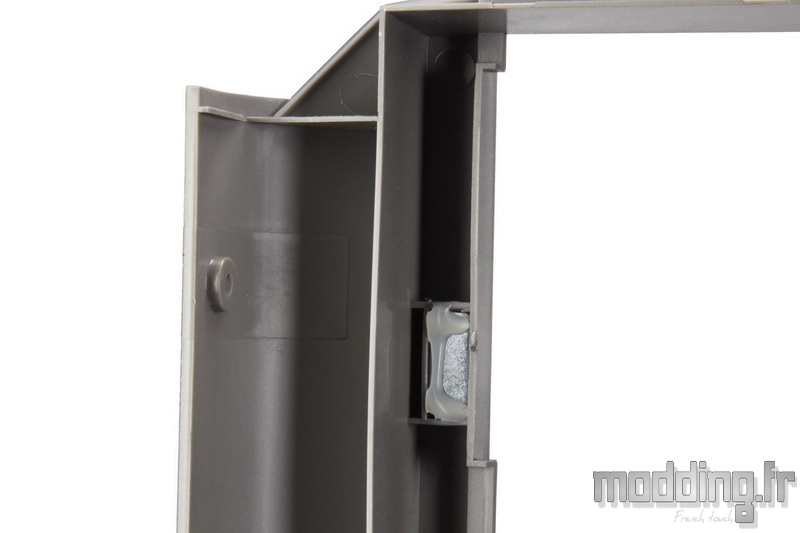

On distingue à proximité des fentes du système de fermeture du panneau avant, la présence des aimants.
Ils prennent donc en charge la petite plaque en acier disposée sur la face interne des pattes supérieures du panneau avant, assurant la position fermée de ce dernier.
La porte antérieure avec sa plaque d’isolation phonique.
L’épaisseur du plastique reste conséquent avec environ 3 mm ce qui lui confère une bonne rigidité structurelle.
On visualise au passage la forme spécifique des pattes inférieures permettant de rester accrochées à la façade en position semi-ouverte.

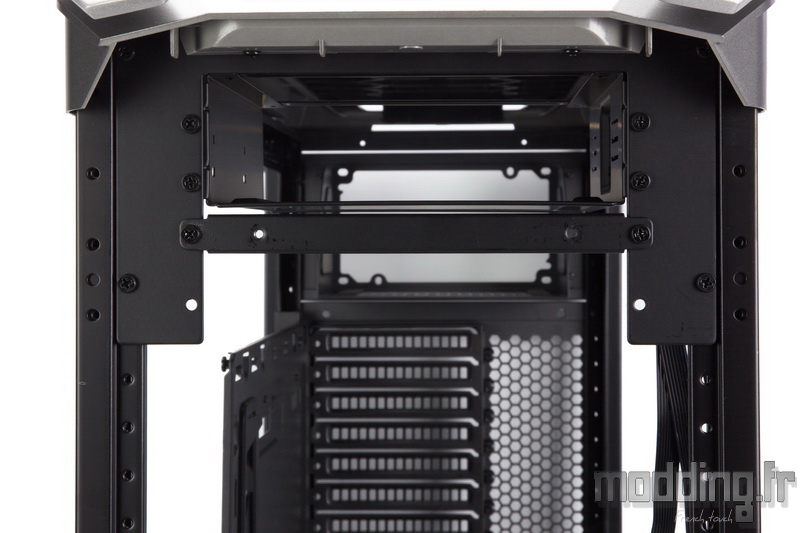

Dans la partie supérieure de l’avant du châssis, nous avons la baie 5.25″ fixée par 4 vis.
La barre en acier positionnée juste en dessous assure la fixation du support de ventilation, elle est fixée par deux vis.

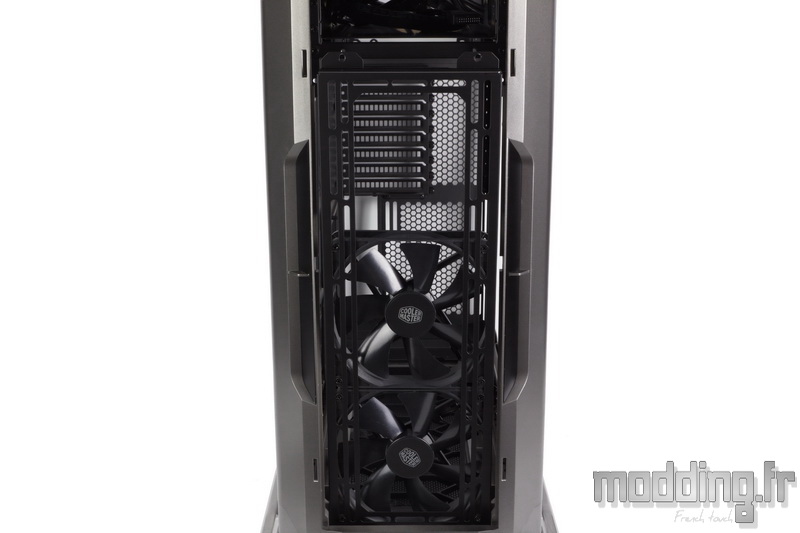

Une fois ces pièces retirées, nous sommes dans la configuration où on peut mettre en place deux lecteurs optiques comme nous le verrons dans la section “Montage”.
Mais comme on peut le constater, cela passe par le retrait de la baie 5.25″ mais surtout la dépose pure et simple du support de ventilation…

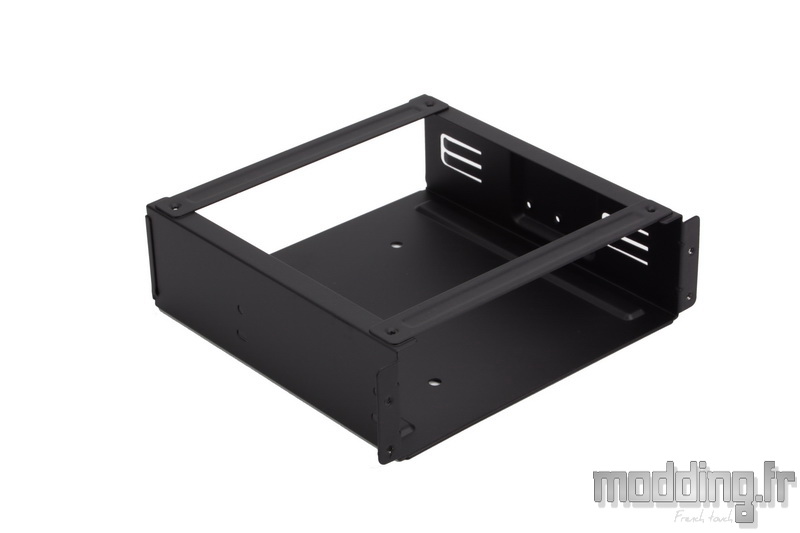

La baie 5.25″ equipée de son unique emplacement.
Point de système de fixation automatique, il faut se munir de son tournevis cruciforme.

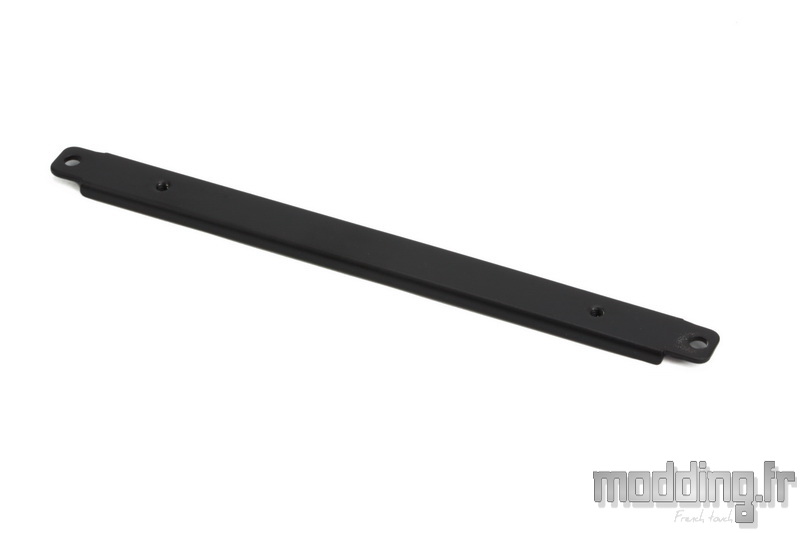

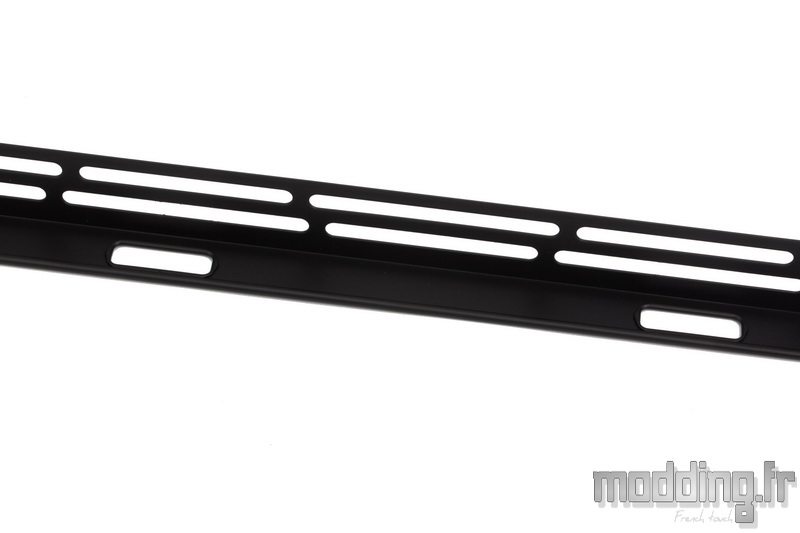

La barre de fixation du support de ventilation avant du Cosmos C700P.

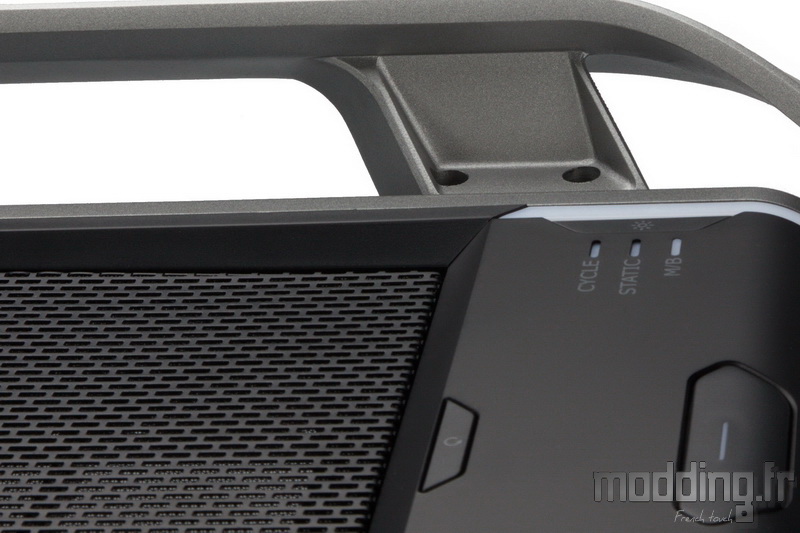

Pour retirer le Top comme le carénage inférieur du boitier, il faut préalablement déposer les arches.
Elles sont équipées de deux montants qui vont se fixer sur le châssis par le bais de deux vis pour chacun des montants.
Le Top du boitier est fixé au châssis par 3 vis sur chaque bord, à l’instar de la façade.

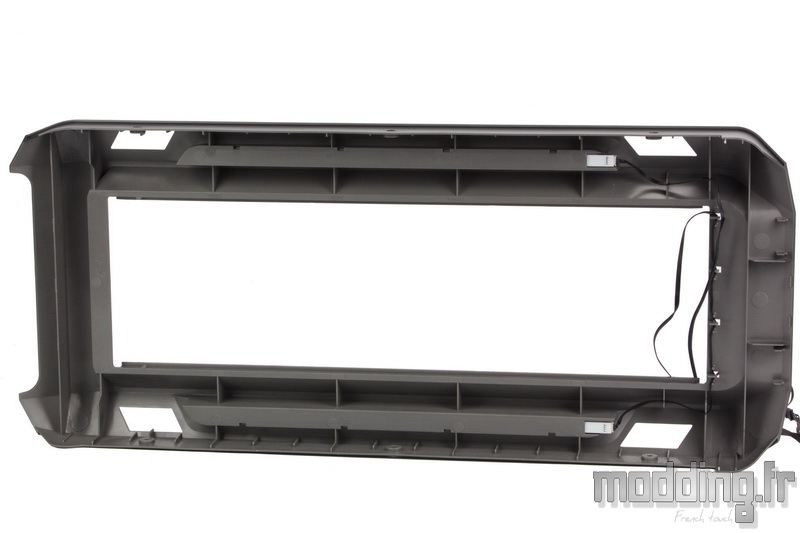

Il embarque le panneau avant…

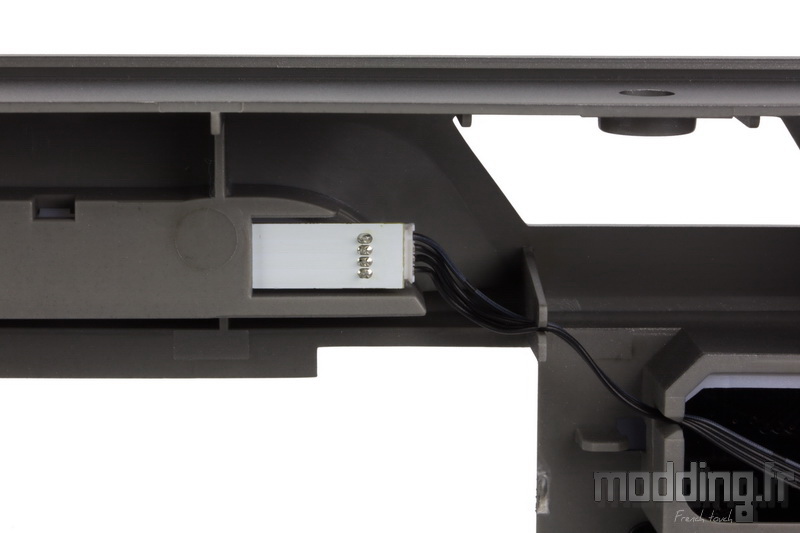

… Ainsi que les deux bandes LEDs RGB.

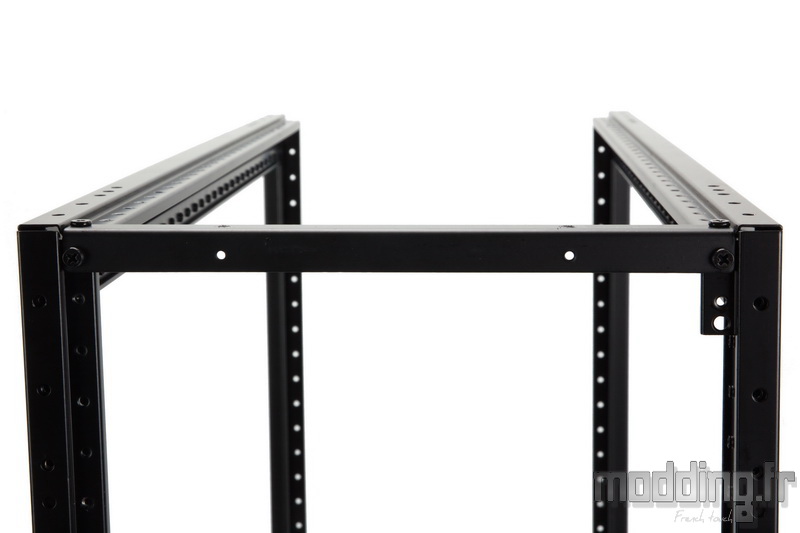

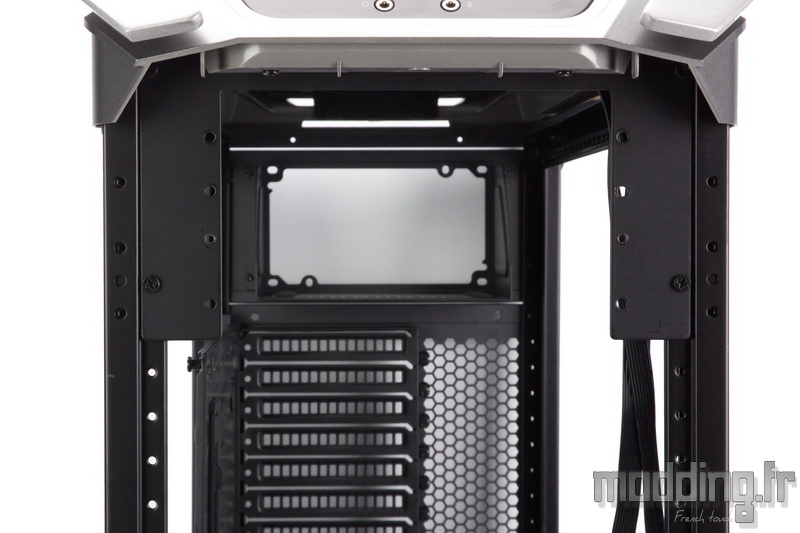

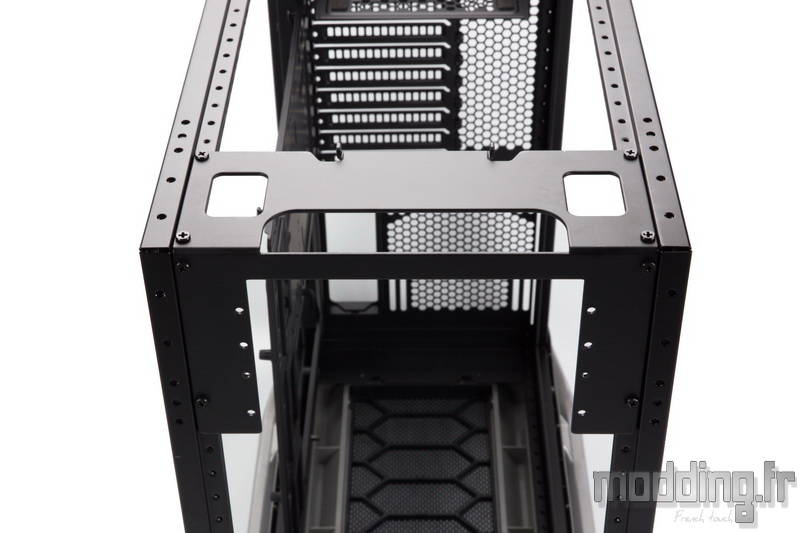

Une fois le Top déposé, on aperçoit une des pièces qui relie les deux cadres du châssis.
8 vis se chargent de sa fixation pour assurer la liaison entre les deux cadres à ce niveau.
Dans le coin supérieure mais à l’arrière, nous avons une autre pièce en acier se chargeant de relier les deux cadres à ce niveau mais dotée d’un gabarit nettement moins imposant.
Ces traverses sont en acier de 2.4 mm d’épaisseur, de quoi assurer la rigidité du châssis.
Nous avons retiré le carénage inférieur maintenu au châssis par 3 vis sur chaque bord et nous découvrons les deux autres traverses qui relient les coins inférieurs des cadres du châssis.

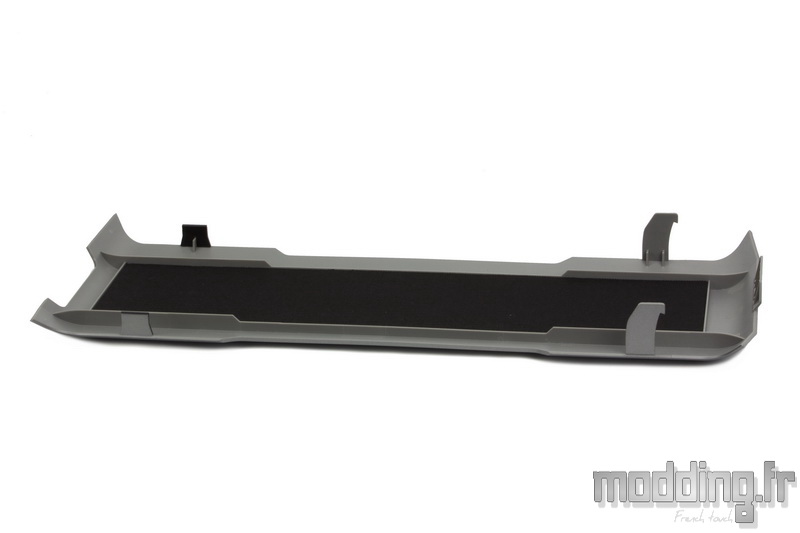

Le carénage inférieur du Cosmos C700P.
A l’instar du Top, il intègre deux bandes de LEDs RGB.

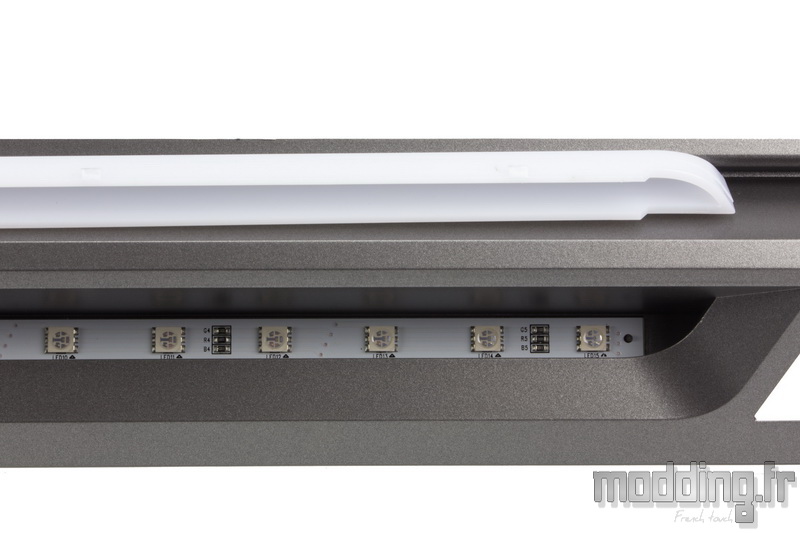

Nous notons la présence de 4 petits clips…
… Qui se chargent de fixer l’insert translucide diffusant l’éclairage émis par les 15 LEDs.
Si on veut retirer la bande de LEDs, il faut légèrement appuyer sur chaque clips pour libérer l’emprise de l’insert sur ladite bande.

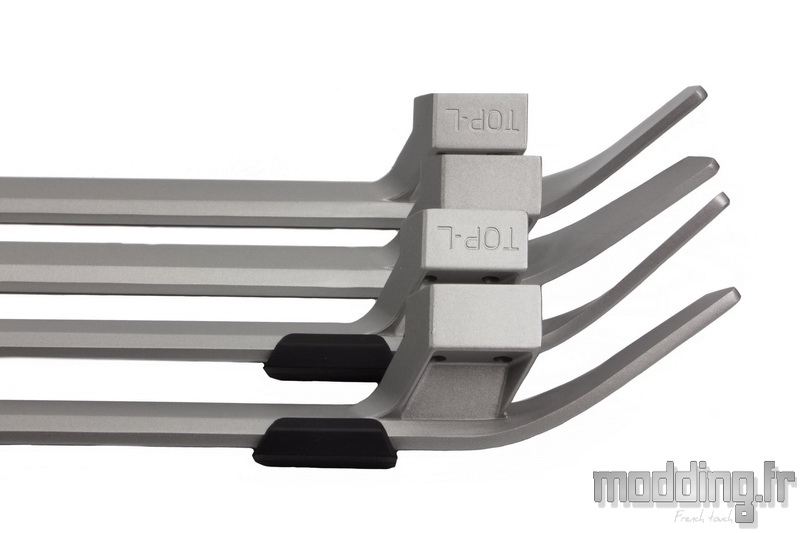

Les différentes arches du Cosmos C700P en aluminium.
Chacune d’elles pèse 600 g.
Elles sont toutes dénommées comme étant une des arches du Top… Même celles qui intègrent les pieds en caoutchouc…
Cependant le distinguo est fait entre l’arche droite et l’arche gauche.
Mais comment savoir quel est le coté droit de boitier du coté gauche car il n’y pas vraiment de consensus sur ce propos…

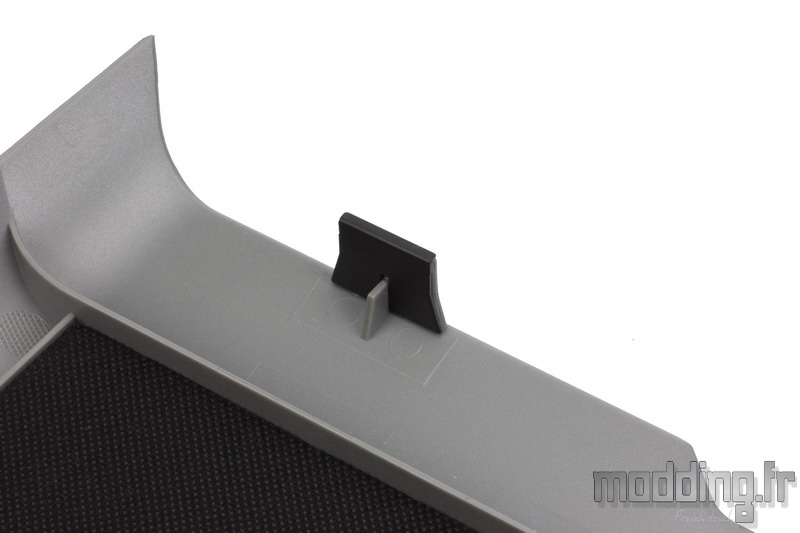

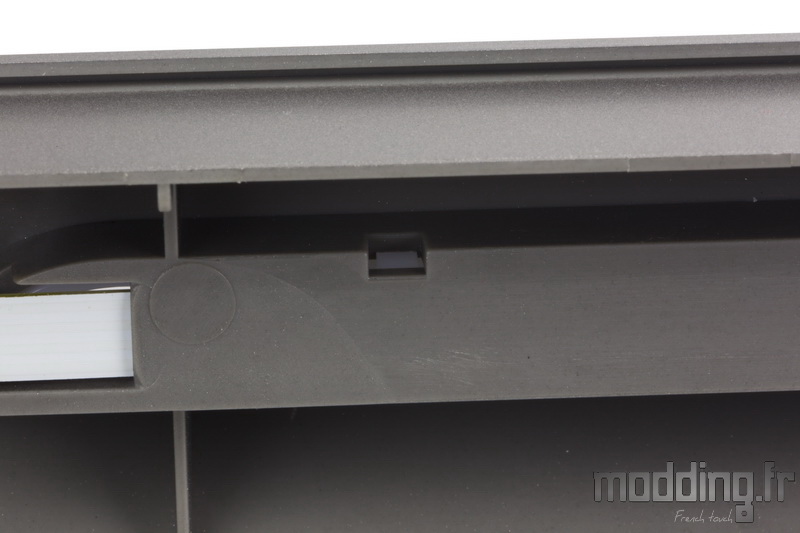

Peu importe, Cooler Master a eu la délicatesse d’inclure un détrompeur sur le montant arrière de chaque arche qui coïncide avec l’empreinte en négatif placée sur la structure du carénage.

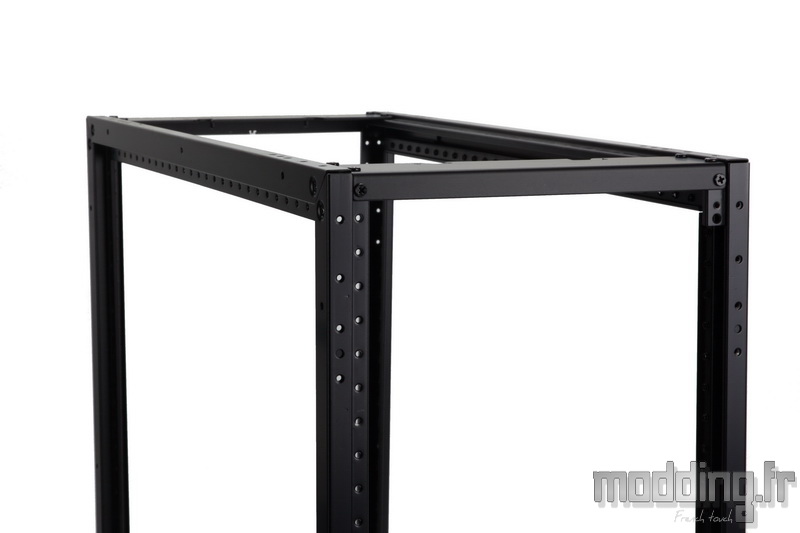

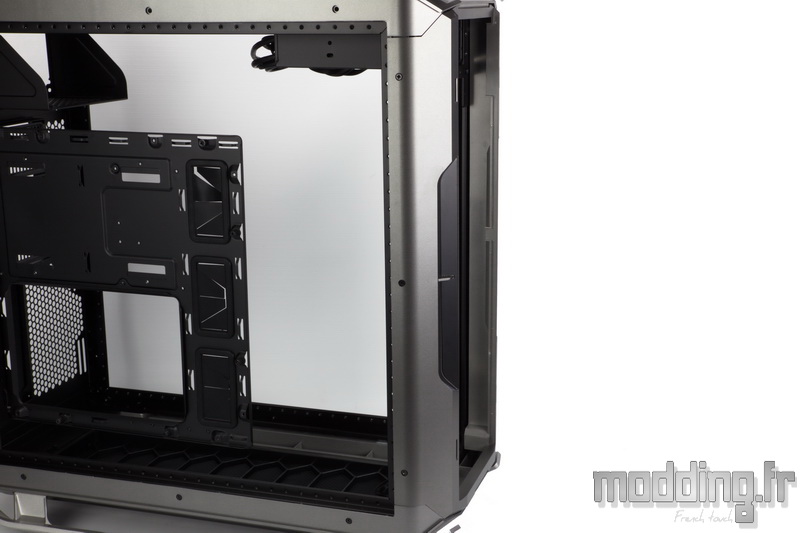

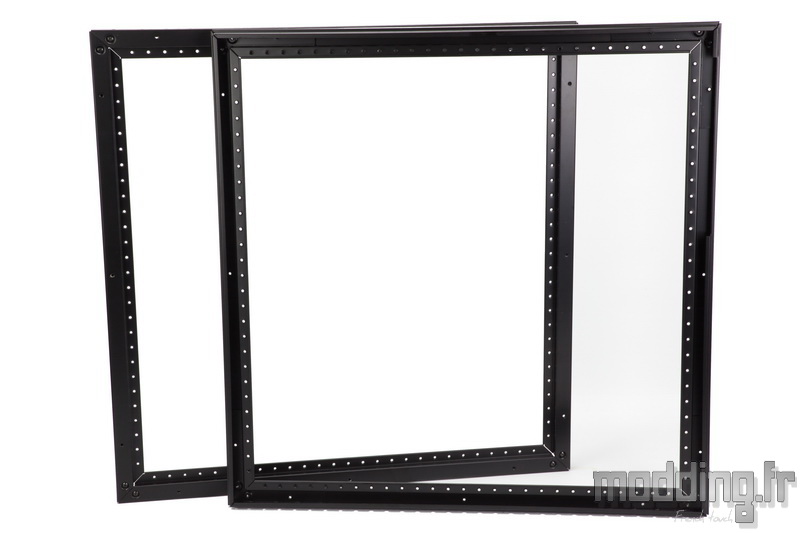

Nous voici avec le châssis du Cosmos C700P rendu à sa plus simple expression : deux cadres en acier dont les cotés sont assemblés entre eux par le biais de rivets.
Les traverses inférieurs du châssis sont aussi en acier de 2.24 mm d’épaisseur.

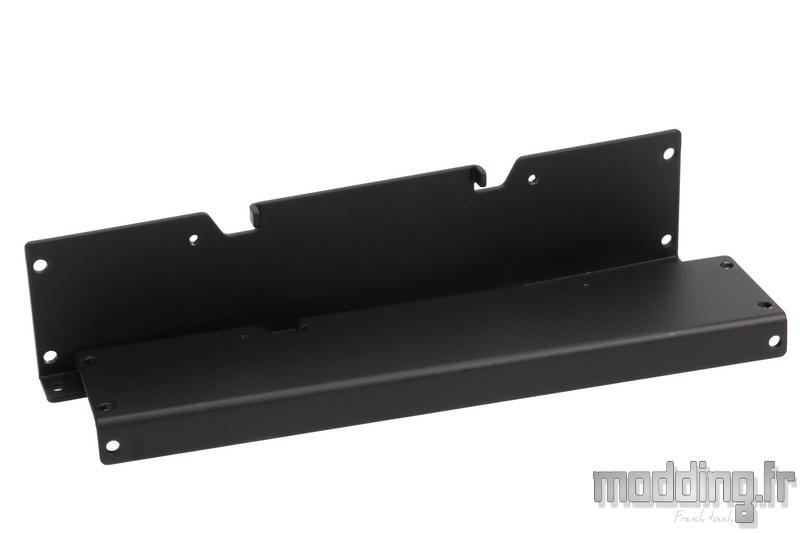

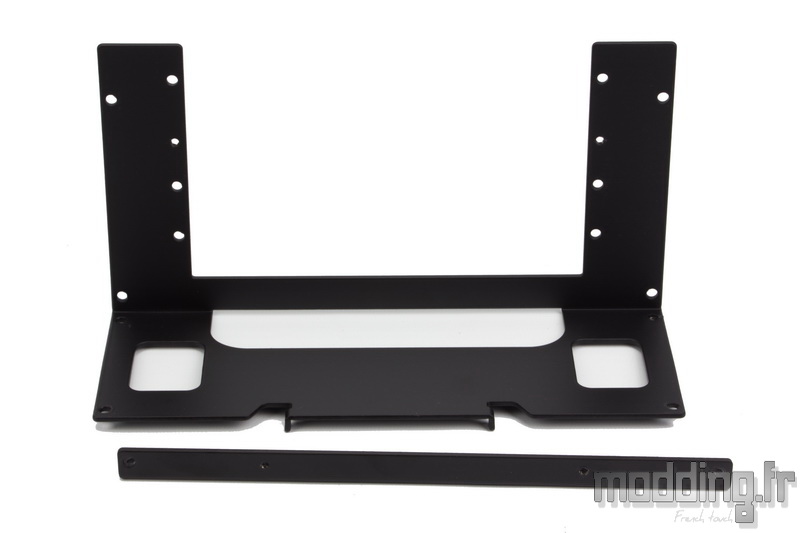

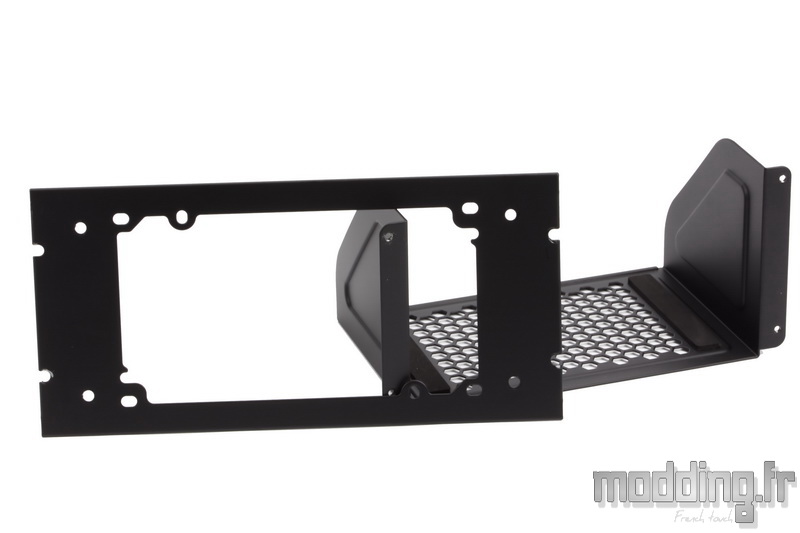

Le support du bloc d’alimentation est doté de deux larges patins en caoutchouc.

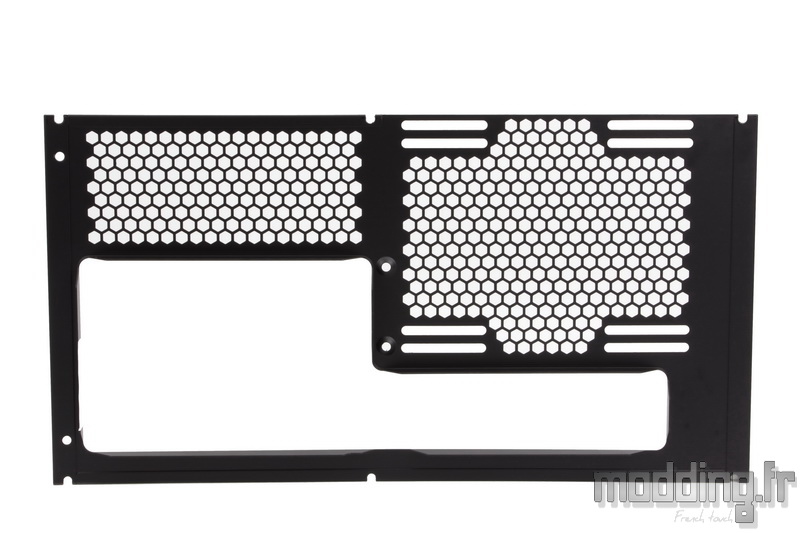

Il s’accompagne de sa plaque faisant partie de la paroi arrière du châssis.

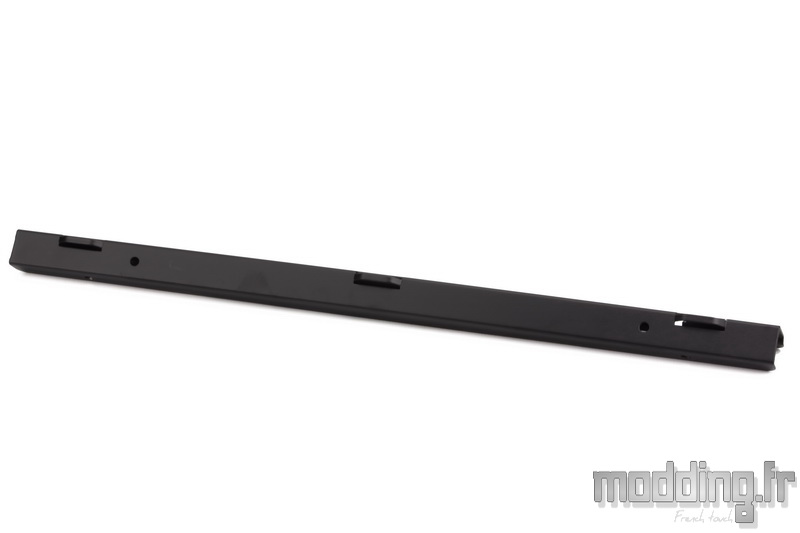

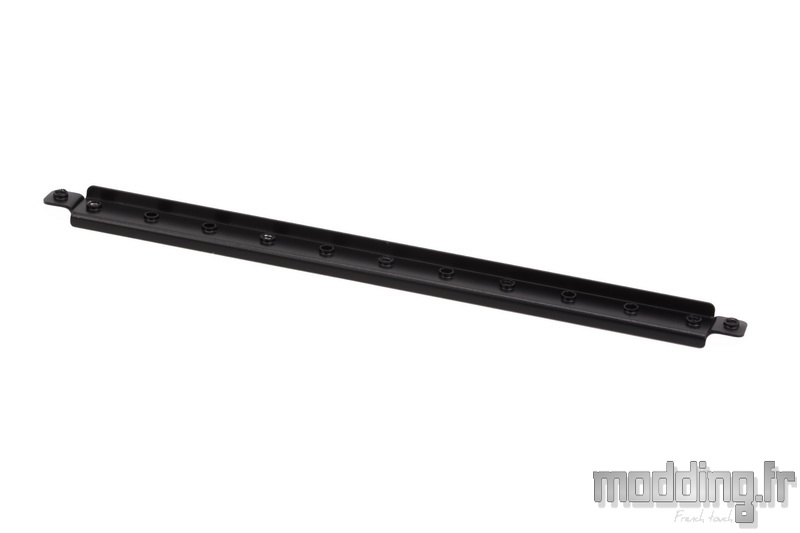

La réglette permettant de fixer la plaque ci-dessus.
La seconde partie de la paroi arrière du châssis.
Le montant qui permet de fixer le bord postérieur du plateau de la carte mère.

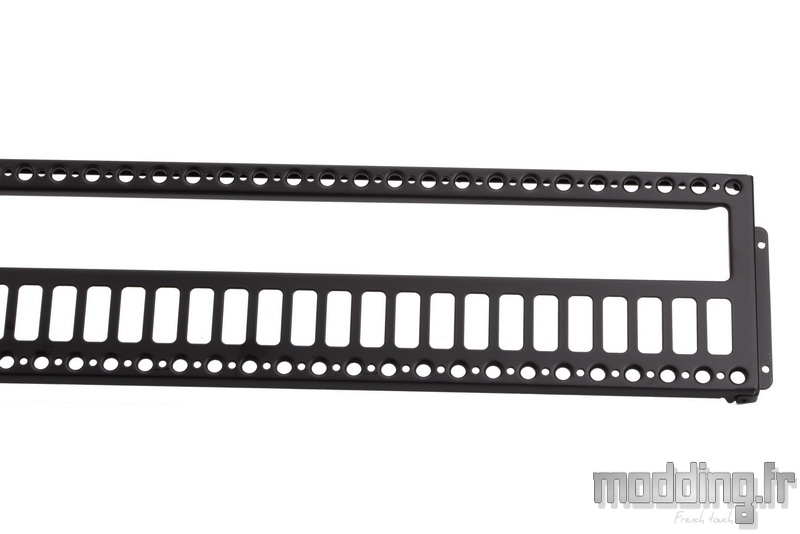

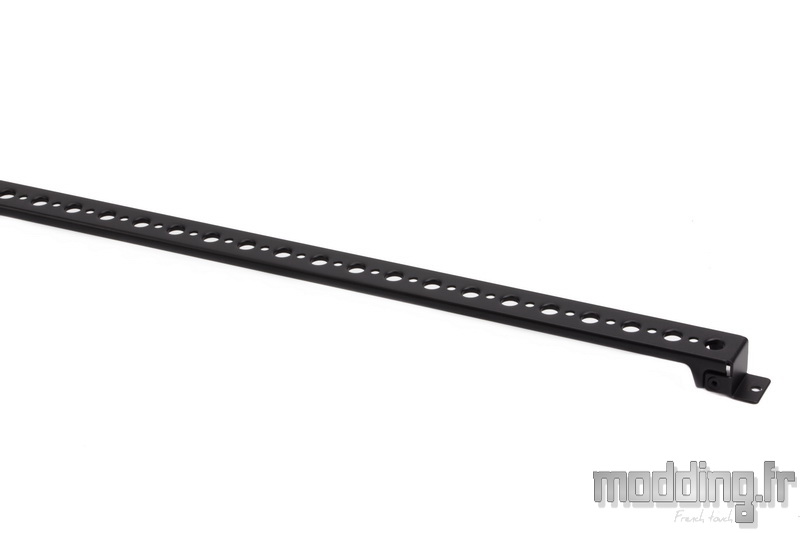

La règle qui permet de fixer le bord antérieur du plateau de la carte mère.

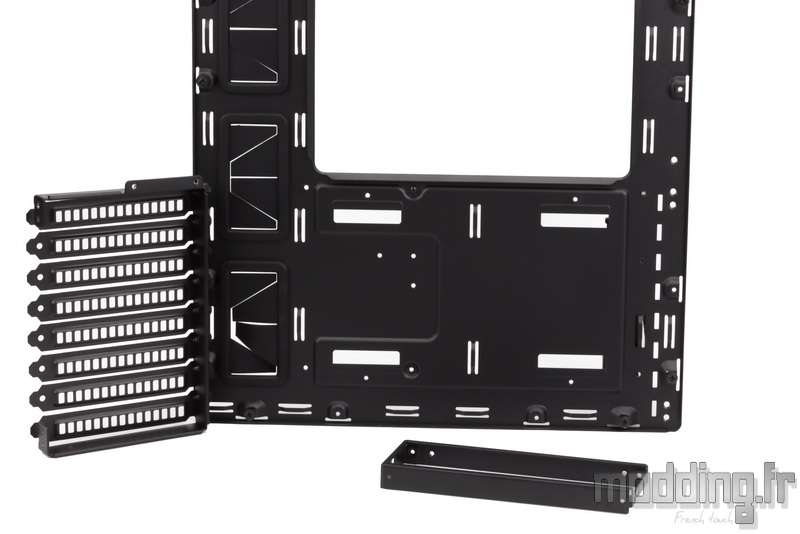

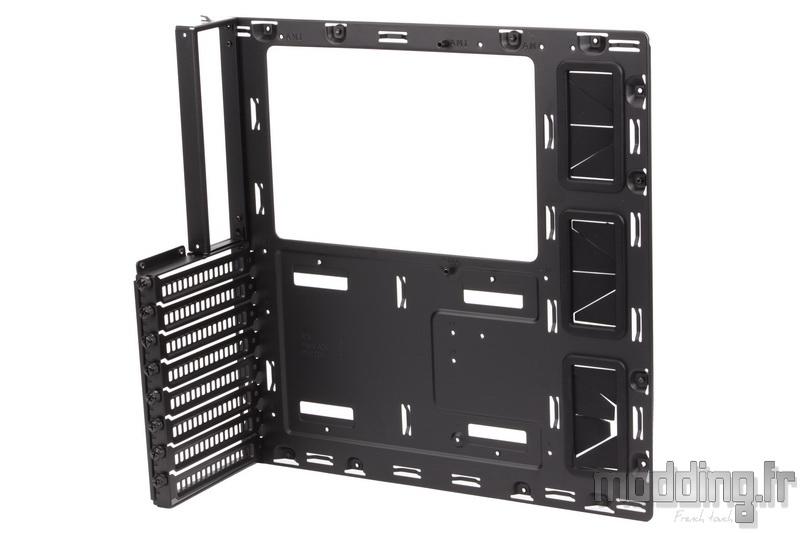

Le plateau de la carte mère associé aux équerres PCI et à l’emplacement de l’I/O Shield.
Ce dernier dispose d’une petite encoche permettant de coincer le câble issu du ventilateur arrière.
Le petit détail que l’on apprécie.
La structure embarquant les équerres est fixée au plateau par 4 vis.
Le cadre de l’I/O Shield est fixé au plateau par 2 vis et à l’ossature des équerres par 1 vis.

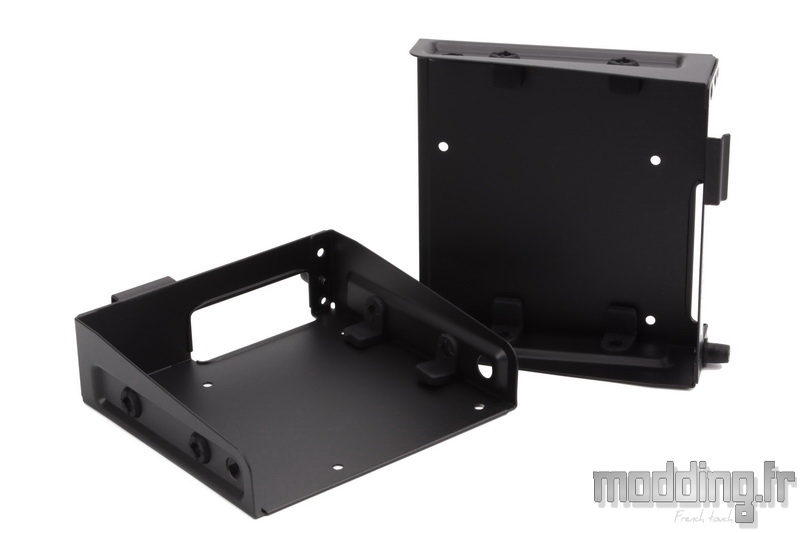

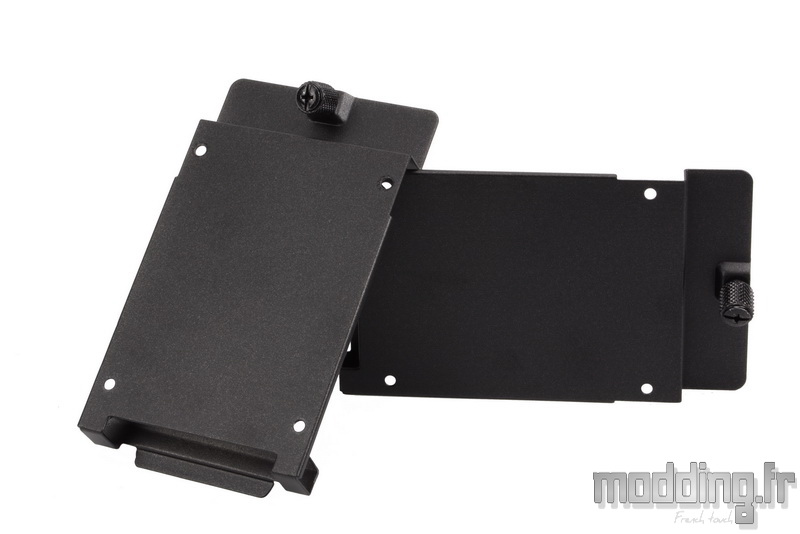

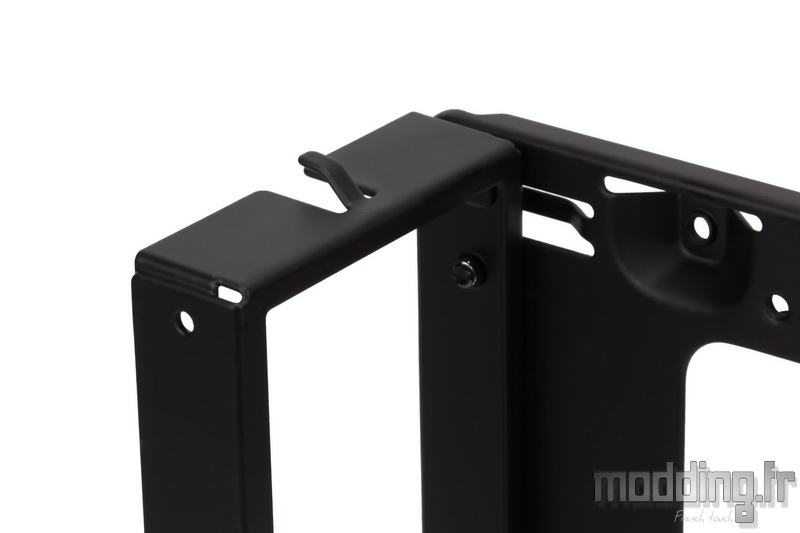

Les deux supports SSD qui vont se placer à l’arrière du plateau de la carte mère.

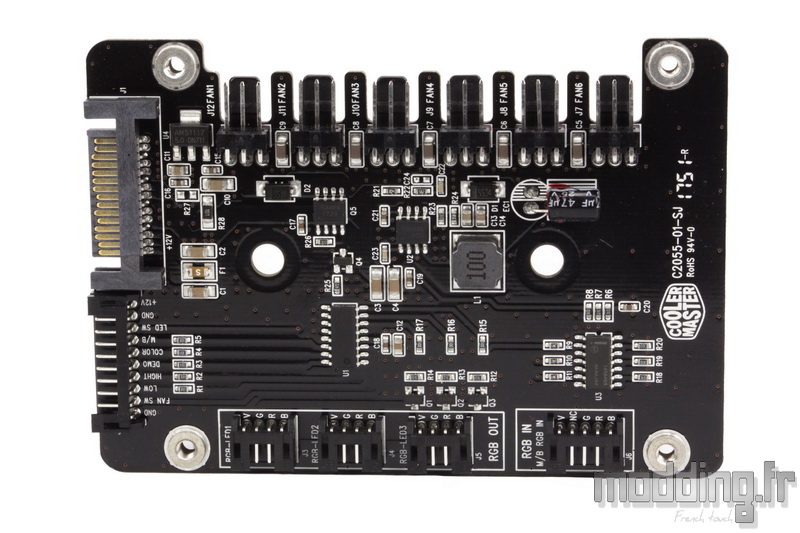

Pour rappel, l’un d’eux est occupé par le PCB qui centralise les commandes de ventilation et du rétroéclairage du Cosmos C700P.
L’alimentation est assurée par une prise Sata.
Du coté de la ventilation, nous avons 6 prises 3-pins permettant de brancher 6 ventilateurs… Nous ne sommes donc pas en présence d’un Hub PWM…
La gestion est alors confiée à un simple rheobus donc le bouton de commande se situe sur le panneau des connectiques du boitier.
Nous avons deux positions :
- High : alimentation de la ventilation en 12 V
- Low : alimentation de la ventilation en 7 V
En ce qui concerne le rétroéclairage propre au boitier, nous disposons de trois prises “RGB OUT”.
Deux d’entre elles sont occupés par le câblage issu du rétroéclairage de la base du boitier et celui du Top.
Une prise est laissée libre afin de brancher une bande de LEDs RGB supplémentaire. Comme la prise est spécifique au PCB, Cooler Master inclus dans son bundle l’adaptateur adéquat.
Nous avons une prise “RGB IN” occupé par un câble spécifique mesurant 800mm.
Il se branche alors sur le Header RGB de la carte mère, si celle-ci dispose de la technologie RGB. Cela permet de passer le contrôle du rétroéclairage du Cosmos C700P au logiciel de la carte mère.

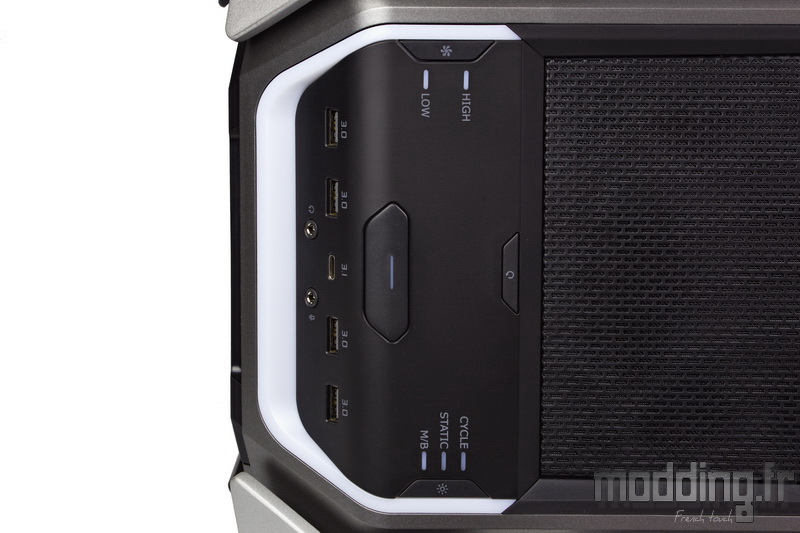

Il faut enclencher le mode M/B en appuyant sur le bouton éclairage du panneau avant.
La connectique placée aux cotés de la connectique Sata permet de brancher le câble issu du panneau avant et prenant en compte le bouton de ventilation et le bouton d’éclairage.
La colonne HDD avec ses multiples emplacements.
Deux supports HDD.
Si on désire avoir plus d’exemplaires, il faut passer par la case option.
On peut les trouver au tarif de 5.95 euros.
Les charnières des portes latérales sont fixées au châssis par 4 vis.
L’enjoliveur arrière du boitier.

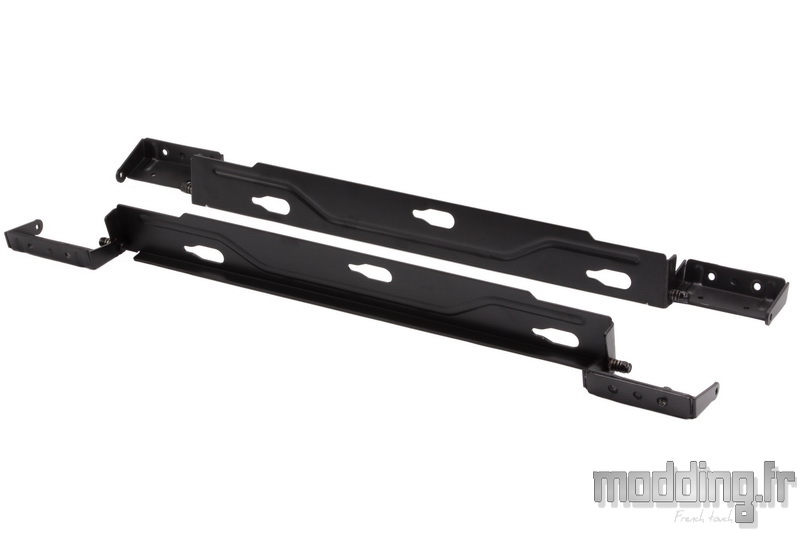

Le cache des coulisses.

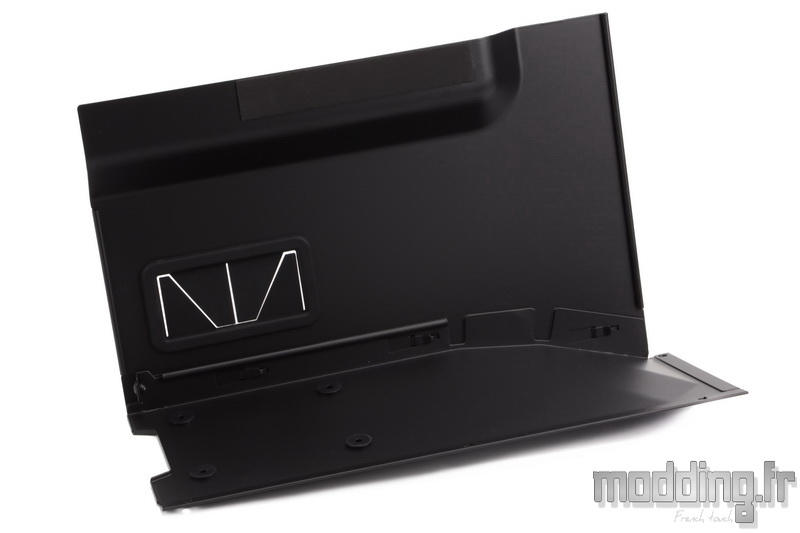

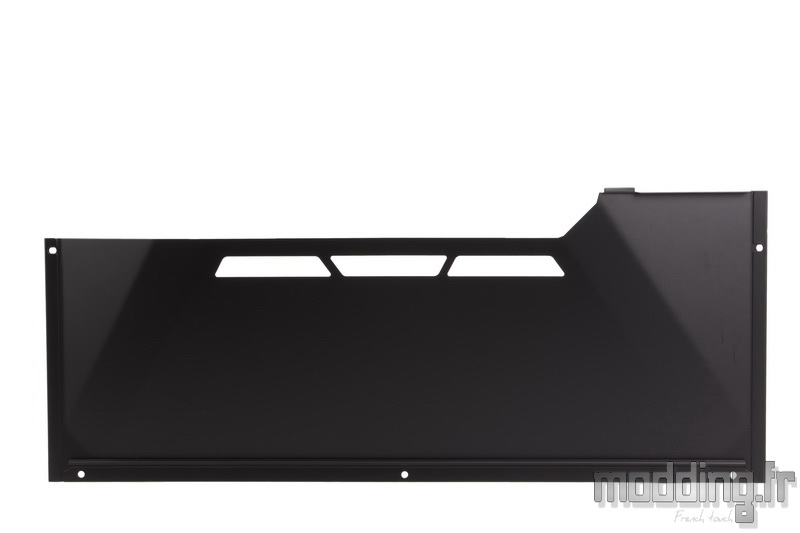

Le cache alimentation.

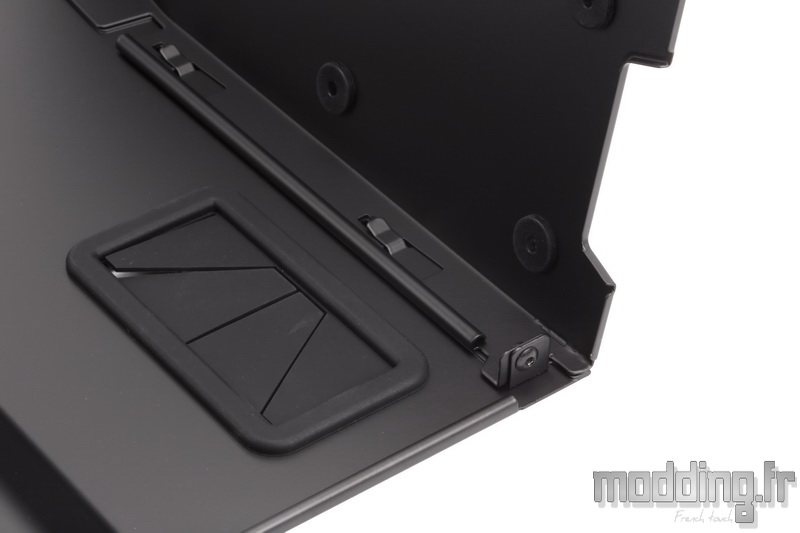

Il présente une bande en mousse sur son bord interne qui va s’appuyer sur le bloc d’alimentation.
Le cache peut être scindé en deux parties, cependant un rivet a pris la place de la vis.

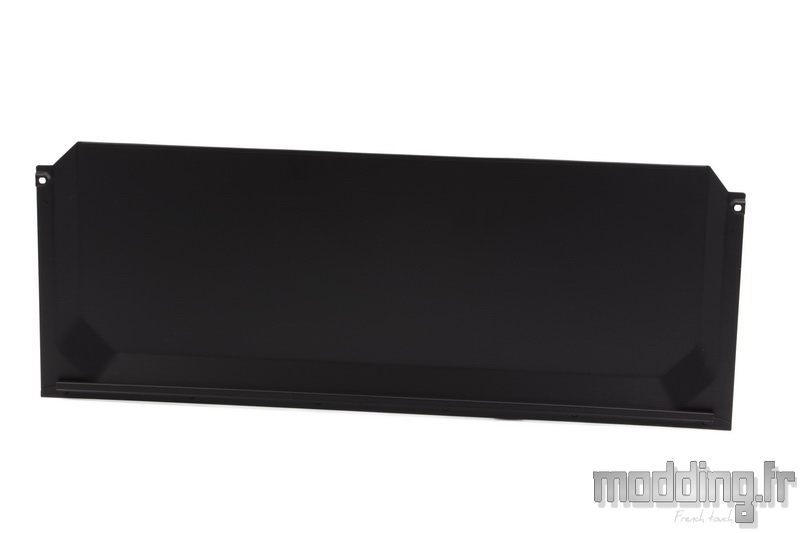

Le cache avant du compartiment principal.

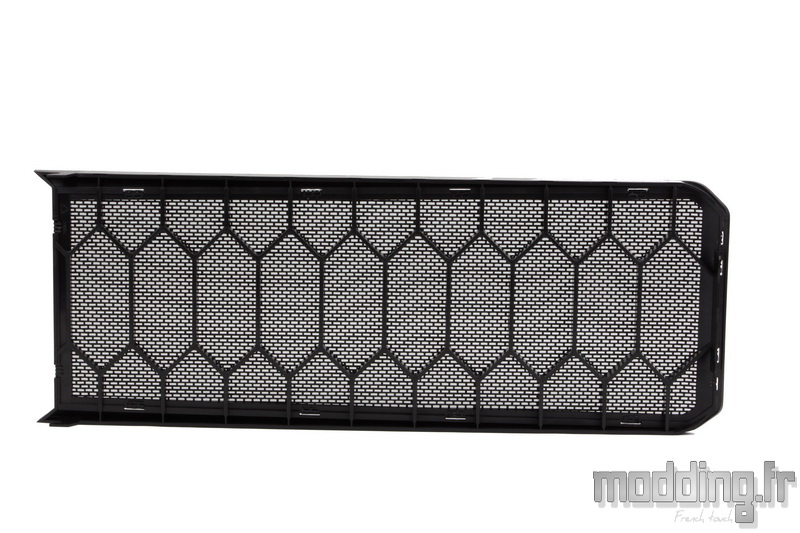

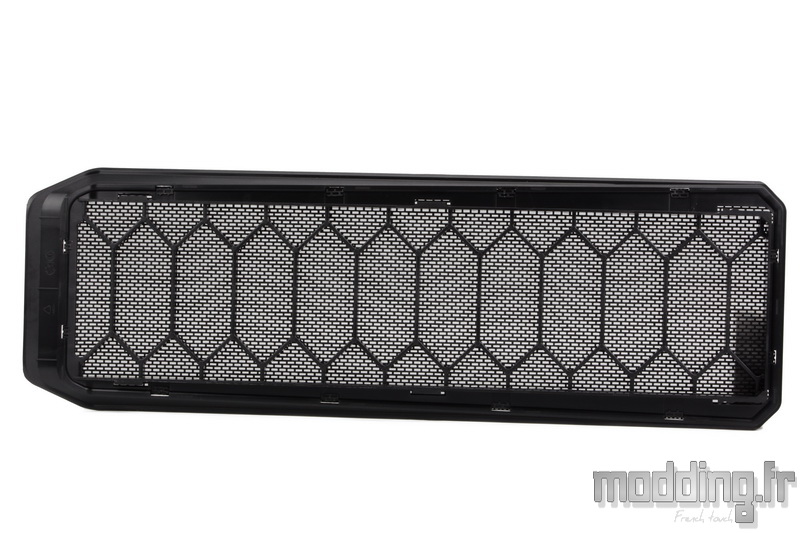

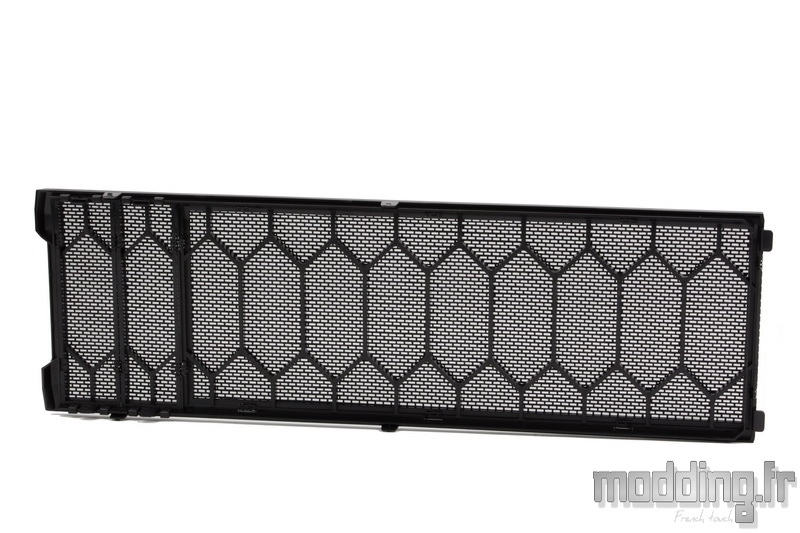

Le filtre supérieur.
Le filtre inférieur.
Le filtre avant avec ses deux caches 5.25″

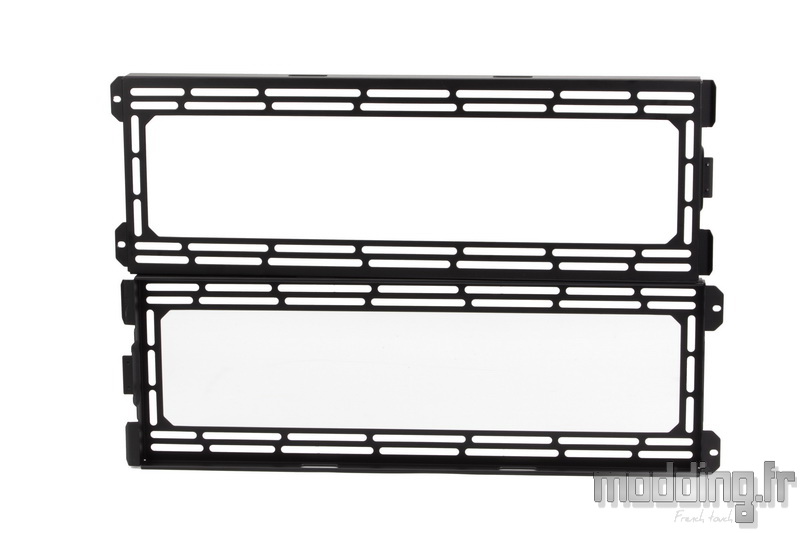

Les deux supports de ventilations.
Ils sont totalement identiques.
Ils disposent de petites ouvertures sur chaque bord afin de glisser les câbles des ventilateurs.

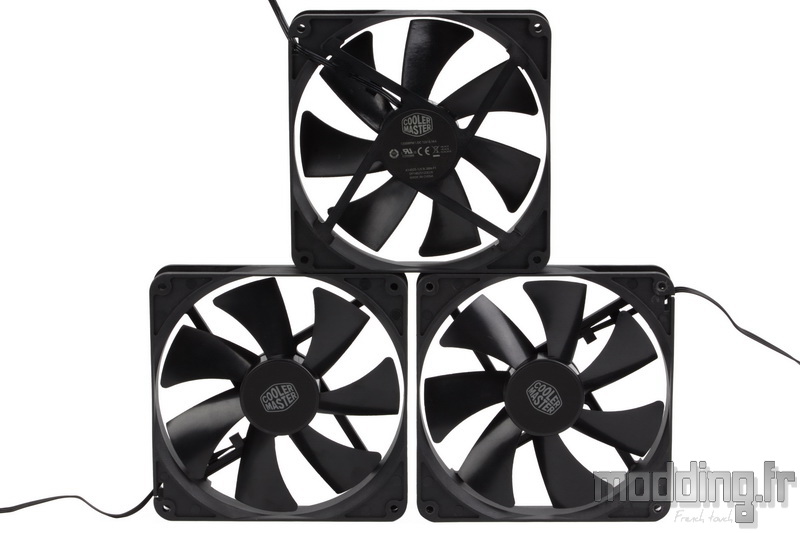

Les trois ventilateurs du Cosmos C700P.
Modele : A14025-12CB-3BN-F1.
La seule indication disponible est sa vitesse de rotation : 1200 tr/min.
Ils sont câblés en 3-pins et ne disposent pas de la gestion PWM.

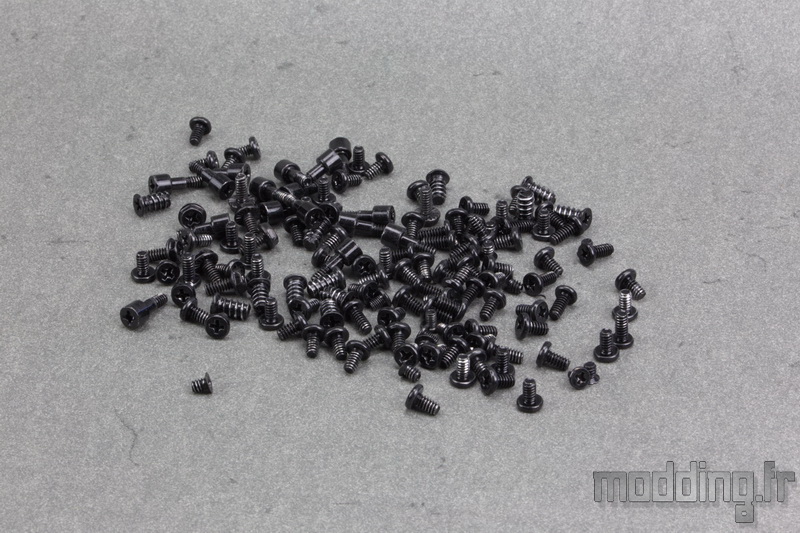

Et pour terminer, voici le “petit” tas de vis issu du démontage complet du Cosmos C700P.
En espérant de ne pas en avoir perdu une ou deux pendant l’opération…
