Les caractéristiques :
Autant sur les périphériques, Corsair soigne son packaging, autant sur les boitiers, la marque va à l’essentiel et délaisse le revêtement glacé du carton.

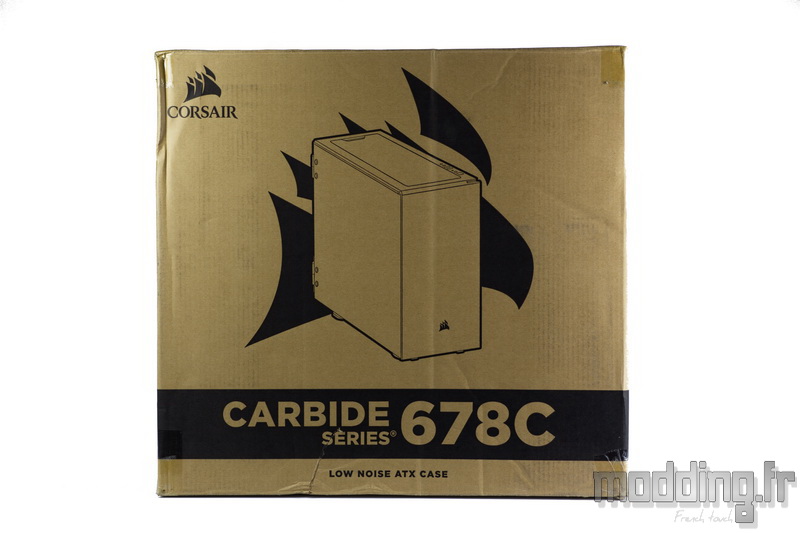

Sur la face principale, nous avons le dessin du Carbide 678C représenté de 3/4 avec une vue plongeante afin d’identifier la façade, le Top et la porte latérale.
Le logo de la marque prend position dans le coin supérieur à gauche ainsi que derrière le boitier.
Le nom du modèle se place juste sous le dessin et nous avons une seule ligne qui caractérise à elle seule le Carbide 678C : boitier ATX orienté silence.
Une phrase que l’on retrouve sur toutes les faces du carton tout comme le nom du modèle.
Au dos du carton, nous avons une vue éclatée du Carbide 678C avec un descriptif des différents éléments traduits en plusieurs langues dont le français.

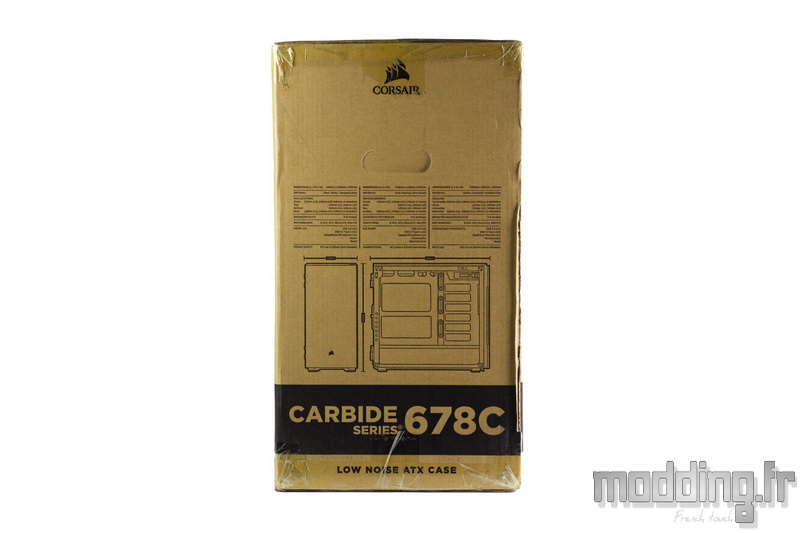

Sur les côtés sont reportées les spécifications sous forme de tableaux, toujours traduites en plusieurs langues.
Nous avons une vue de la façade ainsi qu’une vue latérale du boitier sur lesquelles sont mentionnées les principales dimensions.
L’un des côtés présente une étiquette qui identifie la couleur de notre Carbide 678C.
Le boitier est protégé des aléas de transport par deux épaisses cales en polystyrène.
Une troisième cale se charge de la protection du panneau en verre trempé, ce qui n’est pas souvent le cas.
Un emballage plastique met le Carbide 678C à l’abri de la poussière tandis qu’un film adhésif est dédié à la face externe de la vitre.

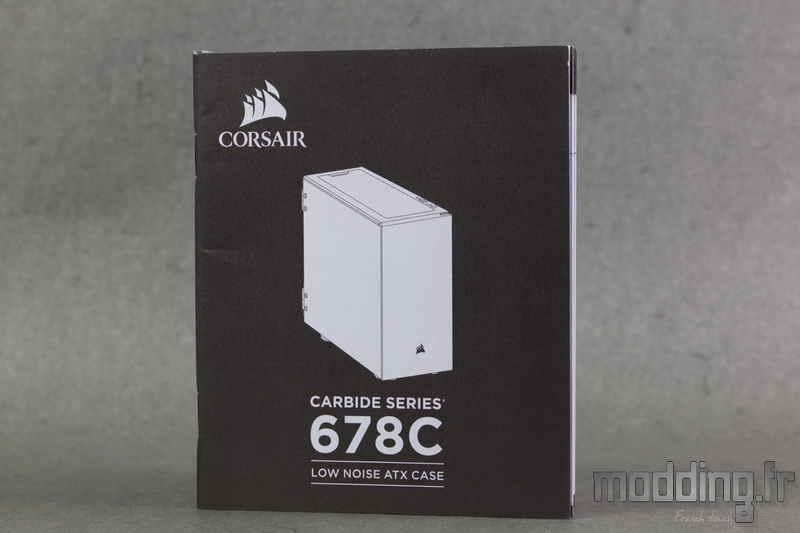

Dans une pochette zippée, on trouve le guide d’installation…

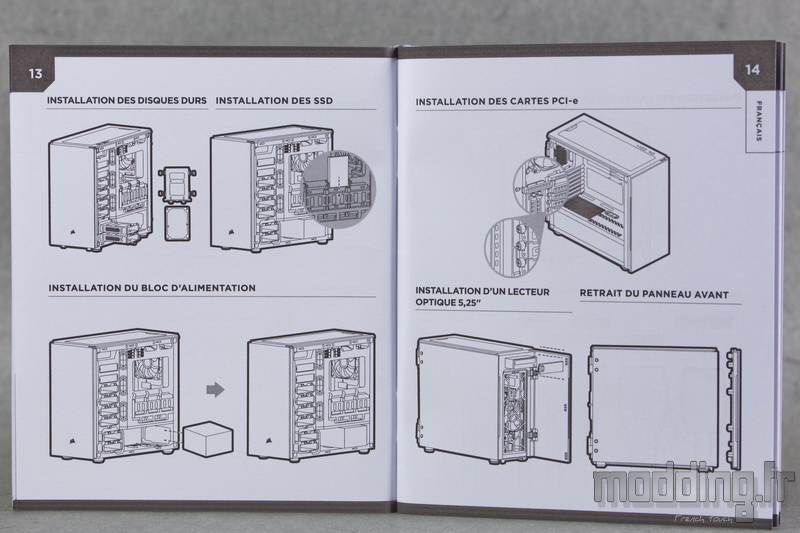

… Doté de schémas, très explicites, accompagnés d’une légende traduite en plusieurs langues, dont le français.
Le livret est assez épais, car la traduction est classée par chapitre.

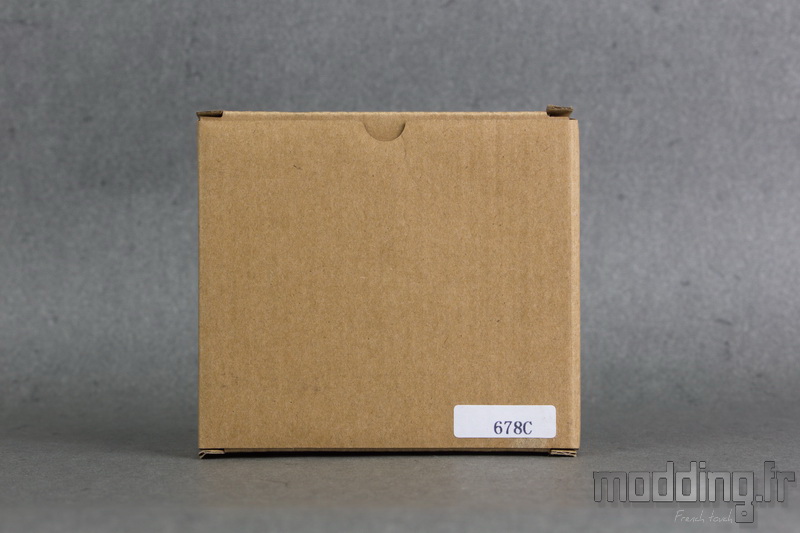

Dans l’une des cages HDD, nous avons cette petite boite en carton.

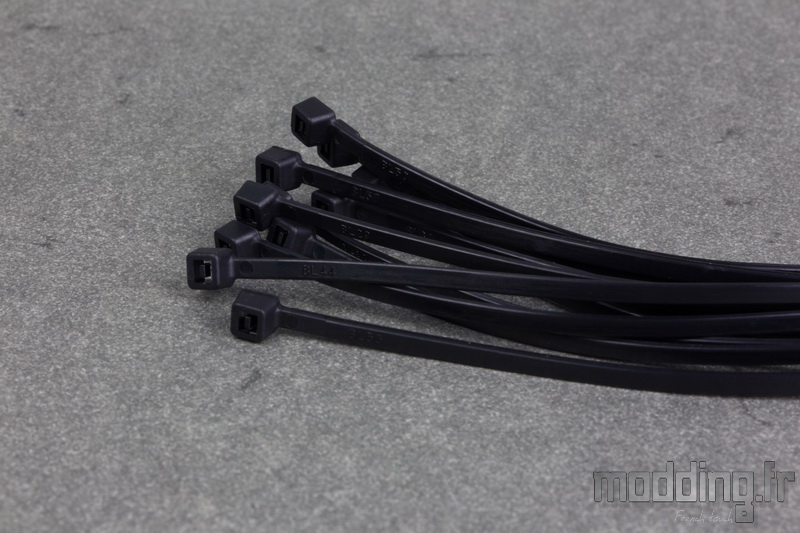

On y trouve un bon nombre de colliers Serflex.
La visserie nécessaire au montage de la configuration est rangée par catégorie dans des petits sachets zippés.

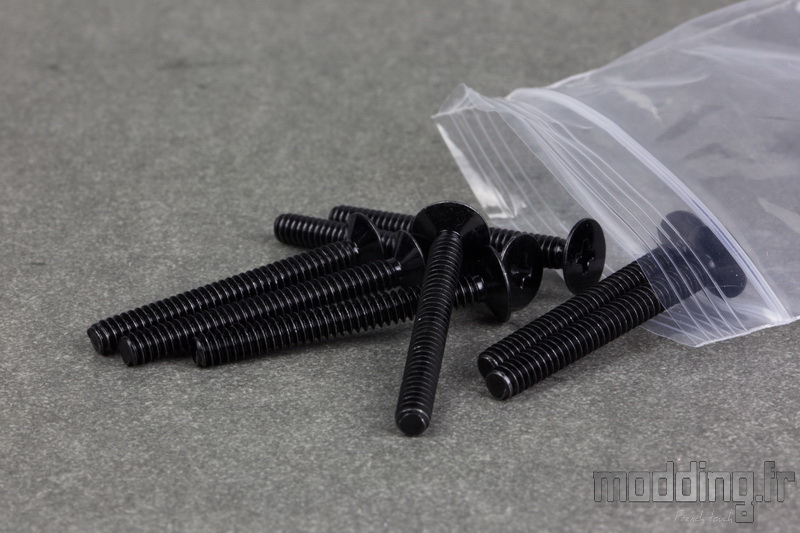

Nous avons de longues vis spécifiques à la fixation de ventilateurs (x 8).
De nombreuses vis (x 24) sont dédiées à la fixation des disques durs 3.5″ dans leur cage respective.
On note qu’elles sont dotées d’un épaulement d’une longueur égale à l’épaisseur des silentblocs présents sur les cages HDD.

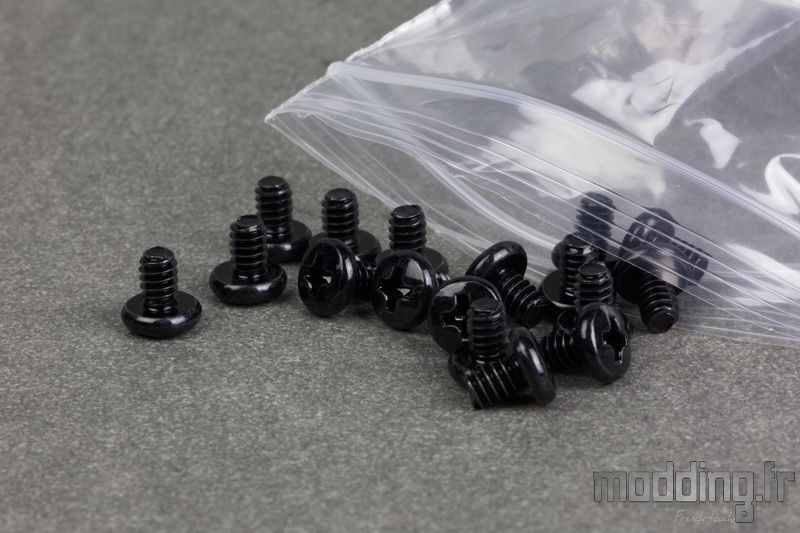

Des vis de type UNC-6.32 sont utilisées pour la fixation de la carte mère sur les entretoises ainsi que pour l’installation de l’alimentation (x 24).
Des petites vis M3 à tête fraisée (x 12) sont dédiées à l’installation des SSD et du lecteur optique, du moins sur le bord interne de la baie 5.25″.
Nous avons d’autres vis spécifiques aux ventilateurs, mais de plus petites tailles (x 24).

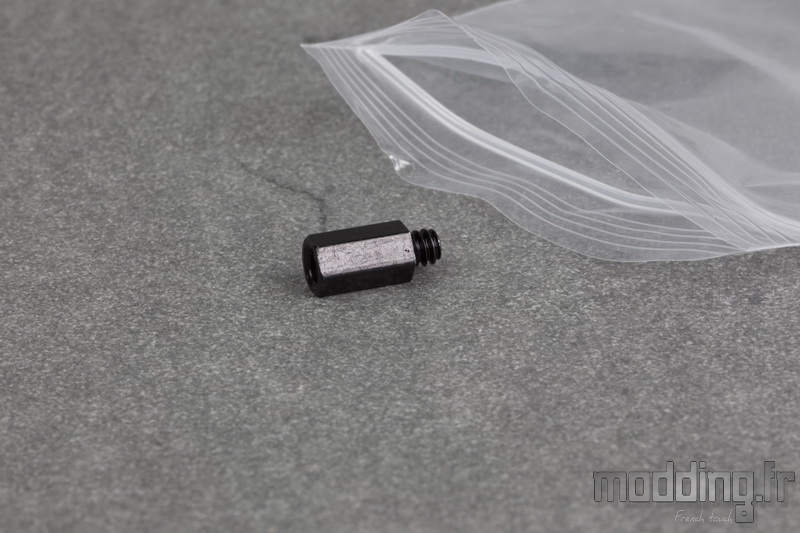

Et… Une entretoise… Seule… Perdue dans son petit sachet…
Les autres sont déjà en place sur le plateau de la carte mère.

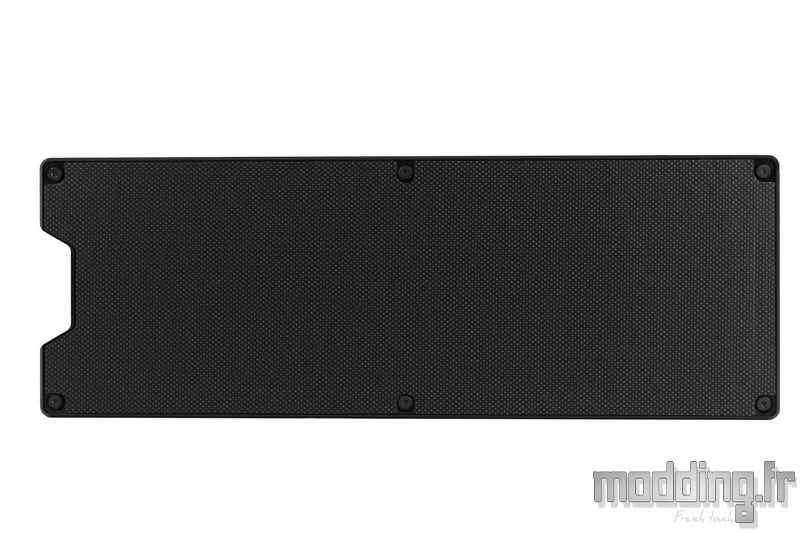

A l’extérieur du boitier, glissée dans une pochette en plastique qui est scotchée sur le film englobant le boitier au niveau du Top, nous avons cette plaque en plastique de couleur noire (pour notre version du Carbide 678C).
Elle s’installe sur le haut du boitier en lieu et place de la grille Mesh d’ores et déjà présente sur le boitier.

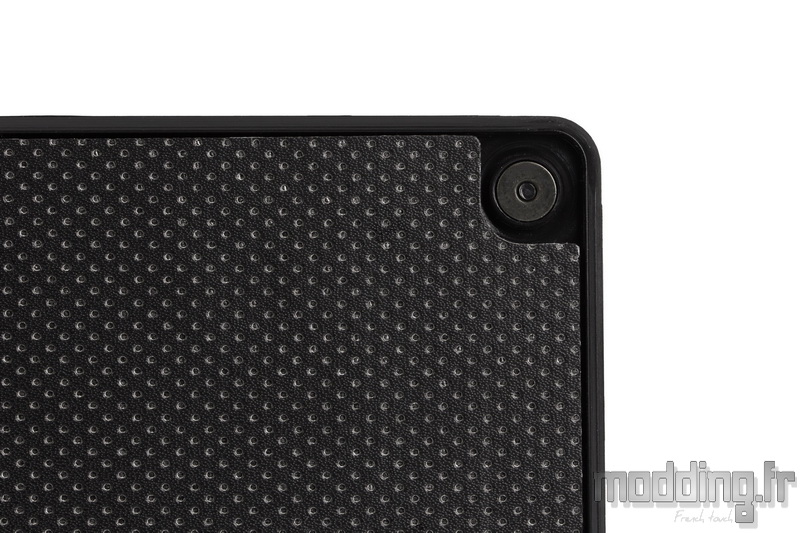

Sa face interne est dotée d’un revêtement acoustique.
En fonction de la présence ou non de ventilateurs dans la partie haute du boitier, nous disposerons cette plaque ou la grille Mesh qui sert aussi de filtre.
La fixation est fort simple et passe par un jeu de 6 aimants qui viennent fixer la plaque directement sur la paroi en acier du châssis.
Les spécifications :
Matériau |
Acier, ABS |
Façade |
Porte |
Couleur extérieure |
Noire (ou blanc) |
Couleur intérieure |
Noir (ou blanc) |
Porte vitrée |
Oui (verre trempé 4 mm) |
Dimensions (L x P x H) |
239 x 549 x 497 |
Poids |
13.056 kg |
Taille maximum de la carte graphique |
370 mm |
Hauteur maximale ventirad |
170 mm |
Profondeur maximale alimentation |
225 mm |
Format(s) |
ATX, MicroATX, mini ITX, E-ATX (30.5 x 27.5 cm) |
Port d’extension |
7 + 2 |
Plaque amovible |
Non |
Ouverture ventirad CPU |
Oui |
Baie 3.5’’ |
6 |
Baie 2.5’’ |
3 (+6 cage HDD) |
Baie 5.25’’ |
1 |
Baie modulable |
Oui |
Fixation sans outils |
Non |
Cage pour HDD |
Oui |
HDD orienté(s) à 90° |
Oui |
Nombre de ventilateurs fournis |
3 |
Ventilateurs fournis |
1 x 140 arrière / 1 x 140 avant / 1 x 140 Top |
Emplacements ventilateurs |
Arrière : 1 x 120 ou 1 x 140 / Avant : 3 x 120 ou 2 x 140 / Top : 3 x 120 ou 3 x 140 / Dessous : 2 x 120 ou 2 x 140 |
Emplacements radiateurs |
Arrière : 120 ou 140 / Avant : 360 ou 280 / Top : 360 ou 420 (sans la baie 5.25’’) |
Filtre anti-poussière |
Oui |
Connexions entrées / sorties |
2 x USB 3.0 / 1 x USC 3.1 Gen 2 Type C / 1 x Audio |
