L’extérieur :
Comme suggérée sur le carton renfermant le Y40, la principale caractéristique de ce boitier est la présence de deux panneaux en verre trempé :
“Panoramic Tempered Glass”
Le Y40 offre bel et bien une vue panoramique sur la configuration qui est installée dans le compartiment principal.
En effet, le panneau en verre trempé positionné à l’avant du boitier n’est associé avec aucun élément métallique du châssis.
Tout comme la paroi latérale, la façade n’est là que pour visualiser sur un tout autre angle les composants de notre PC.
Quand HYTE décide de présenter son boitier Y40 sous la forme d’une vitrine !
D’autant que nous allons voir que même la carte graphique est positionnée de telle manière à ce que l’on voit uniquement sa face ventilée (généralement plus esthétique que sa backplate).
Tout est donc fait pour nous permettre d’admirer les composants de notre configuration sous divers angles.
Par contre, le Y40 ne propose aucune loupiotte ARGB à bord, et ce même au niveau des ventilateurs. HYTE nous laisse le soin de rajouter (ou pas) un éclairage.
Le boitier mesure 240 mm de large sur 439 mm de profondeur pour une hauteur totale de 472 mm.
La façade est totalement occupée par un panneau en verre trempé de 4 mm d’épaisseur.
Ce panneau mesure 235 mm de large sur 385 mm de hauteur.
Comme évoqué plus haut, nous n’avons aucun élément du châssis derrière cette vitre, que ce soit un emplacement de ventilation, ni même le montant externe dudit châssis. Ainsi HYTE privilégie la vue panoramique sur le compartiment principal.
C’est assez bluffant et inhabituel.
Le bord supérieur de la vitre se positionne à fleur du Top du boitier qui se compose de deux parties : un bandeau en acier surmonté d’une plaque métallique.
Afin de respecter une certaine symétrie, nous retrouvons un aspect identique du carénage dans la partie basse du boitier avec la présence de ce bandeau métallique affichant la même largeur (25 mm).
Sur la base sont fixés les pieds du Y40 surélevant ce dernier d’une quinzaine de millimètres.
La partie antérieure de ce bandeau intègre la connectique du boitier.
Nous avons de gauche à droite :
- Prise audio
- Port USB 3.2 Gen 1
- Bouton Power avec sa LED (blanche)
- Port USB 3.2 Gen 1
- Port USB 3.2 Gen 2 type C
Ici aussi, HYTE privilégie la symétrie en positionnant les deux ports USB 3.2 Gen 1 de part et d’autre du bouton Power.
De plus en plus de boitiers proposent une prise audio unique réunissant la prise casque et la prise microphone dans un seul port. Pour ceux qui possèdent un casque-micro doté d’un câble distinguant les deux prises (prise Jack deux anneaux), HYTE fournit l’adaptateur qui va bien.
La position basse du panneau des connectiques favorise bien sûr l’installation du Y40 sur le bureau.
Tout comme le bord supérieur, le montant du verre trempé, du côté des coulisses, est protégé par une armature en acier qui se prolonge sur la face interne du verre.
Le montant opposé est exempt d’une quelconque protection.
Il vient s’appuyer tout contre le montant de la porte latérale du Y40.
Afin de parfaire le contact entre ces deux panneaux en verre trempé et ainsi la finition d’assemblage, HYTE applique un biseau interne sur chacun des tranchants.
Toujours dans le but d’optimiser la vue panoramique et ne rien laisser perturber notre regard, HYTE ne met pas en place de bandes noires sur ces montants, bandes que l’on retrouve sur le reste de la périphérie du verre afin de dissimuler les armatures métalliques.
Tout comme la façade, la porte latérale est entièrement constituée d’un panneau en verre trempé de 4 mm d’épaisseur.
Il mesure 390 mm de largeur sur 427 mm de hauteur.
Le bord inférieur des deux panneaux en verre trempé se glisse dans l’armature en acier de la base, une excellente manière de sécuriser la mise en place de ces panneaux notamment lors de la repose de ces derniers.
Le bord supérieur vient à fleur du carénage du Top du Y40.
Ici aussi, on note la présence d’une armature métallique qui revient sur le tranchant du verre trempé.
Point de système de fixation visible sur la face externe de la vitre, HYTE utilise des points de fixation interne que nous verrons plus en détail dans la rubrique suivante.
Même pas de vis à main sur l’arrière du boitier, tout juste nous devinons un semblant de poignée sur le montant arrière de la vitre facilitant l’ouverture de la porte latérale.

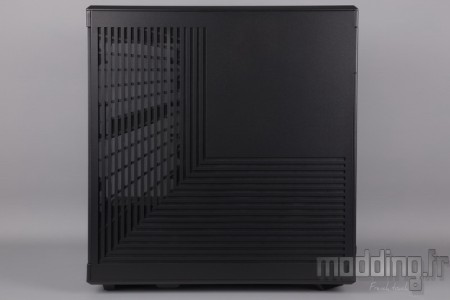

La porte controlatérale est en acier.
Toutefois, elle n’est pas pleine.
Elle présente une large grille en équerre, du moins en apparence.
En effet, seule la zone verticale s’avère être une véritable grille qui donne sur l’emplacement de ventilation latérale du châssis.
Les interstices de la zone horizontale sont obturés par un panneau interne en plastique.
HYTE prolonge cet effet de style sur la partie supérieure de son boitier.
Nous retrouverons d’ailleurs cet aspect sur le plateau du cache-alimentation.
Il faut avouer que ce design se démarque de la concurrence se limitant souvent à un simple filtre magnétique.

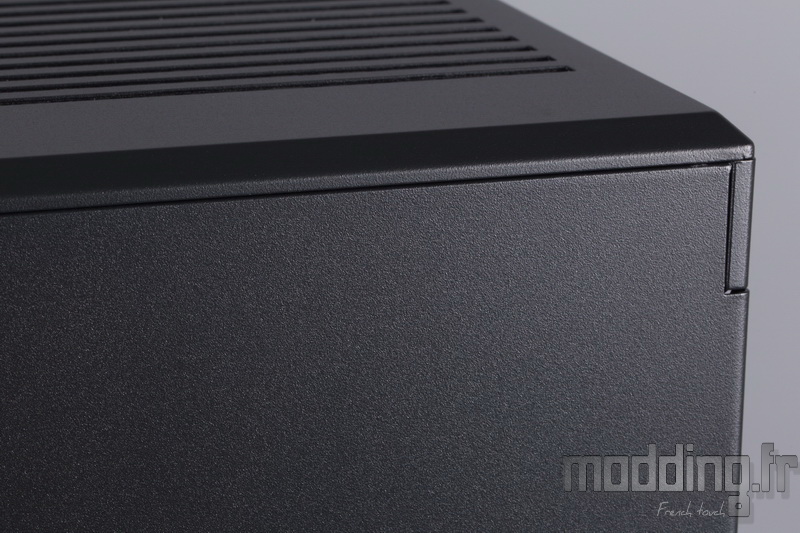

On constate la disparition des bandeaux métalliques de ce côté du Y40, aussi bien au niveau du Top…
… Que de la base.

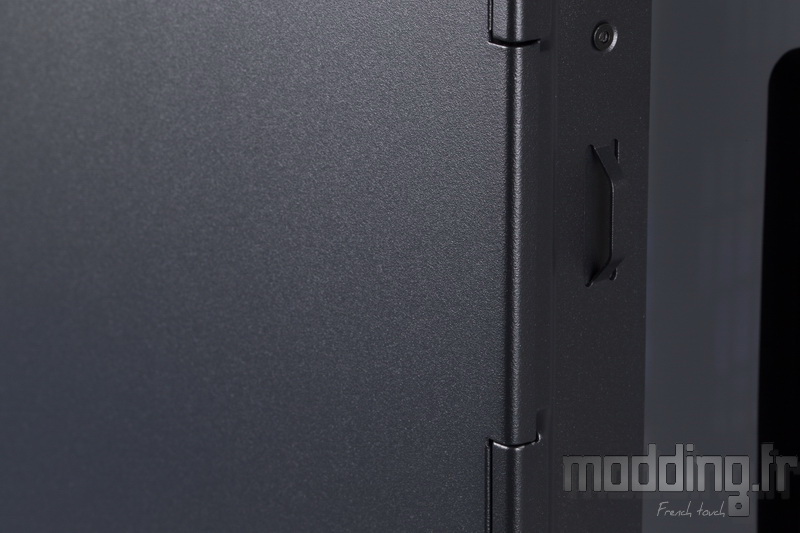

Le système de fixation est identique à la porte latérale vitrée.
A l’arrière du boitier, nous avons une répartition standard des emplacements tout en rajoutant la petite touche HYTE.
L’alimentation se positionne en partie basse.
On note la présence de trois points d’ancrage répartis autour de cet emplacement.
Par contre, nous ne trouvons aucun accès au filtre dédié à l’alimentation.
Du moins à l’arrière du boitier…
En effet, il faut se déplacer du côté de la porte latérale pour accéder à ce filtre.
Un filtre qui se présente sous la forme d’un tiroir.
Cet accès latéral permet de ne pas avoir à déplacer le boitier.
Toutefois, même si le tiroir dispose d’un taquet pour agripper l’armature en plastique, la faible hauteur des pieds du Y40 (15 mm) ne facilite pas la prise en main dudit tiroir.
Pour notre part, nous avons dû légèrement basculer le boitier sur le côté pour accéder et retirer le filtre.
On trouve un second tiroir filtre accessible du côté de la porte controlatérale et nous verrons plus bas dans cette page qu’il correspond à la ventilation inférieure du Y40.
Au-dessus de l’emplacement de l’alimentation, nous avons un bon nombre d’équerres.
C’est l’autre spécificité du Y40.
HYTE favorise…
HYTE ne permet d’installer la carte graphique qu’à la verticale.
C’est d’ailleurs clairement indiqué sur la paroi arrière du châssis.
Ainsi nous avons 7 équerres disposées à l’horizontale, mais dont la taille ne correspond pas à celle de l’équerre d’une carte graphique.
Ayant réduit la longueur de ces équerres, HYTE peut alors positionner la première équerre verticale à bonne distance de la porte latérale du Y40.
Cet aspect optimise le flux d’air alimentant la carte graphique, bien plus que la plupart des boitiers proposant cette option, mais dont les équerres verticales se retrouvent bien trop près de la porte latérale.
De plus, le Y40 dispose de 4 emplacements verticaux, ce qui permet d’installer toute sorte de cartes graphiques. Bien sûr, plus cette dernière est épaisse, plus son système de ventilation se rapproche de la vitre.

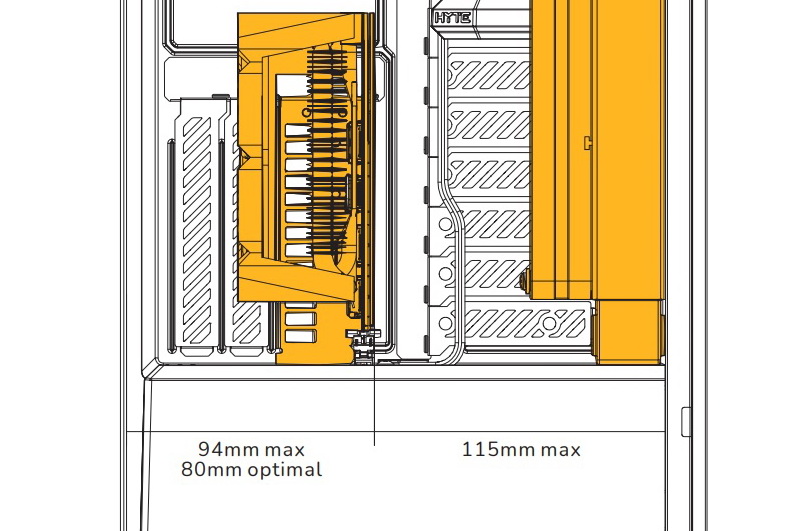

Le manuel d’utilisation nous renseigne sur la distance totale qui sépare la première équerre de la face interne du panneau en verre trempé : soit 94 mm entre le PCB de la carte graphique et la vitre.
Il faut ensuite composer avec l’épaisseur du système de refroidissement de ladite carte graphique. Il ne peut donc dépasser les 94 mm d’épaisseur.
HYTE préconise un maximum de 80 mm d’épaisseur afin de laisser un espace minimal de 14 mm pour que l’air puisse s’insérer entre le carénage du système de refroidissement de la carte et la vitre afin d’alimenter les ventilateurs.
A titre d’exemple, une RTX 4090 comme la ROG Strix fait 70 mm d’épaisseur, ce qui laisse une marge de 24 mm.
Cela peut s’avérer plus compliqué pour une RTX 4090 SUPRIM X qui affiche une épaisseur de 78 mm.

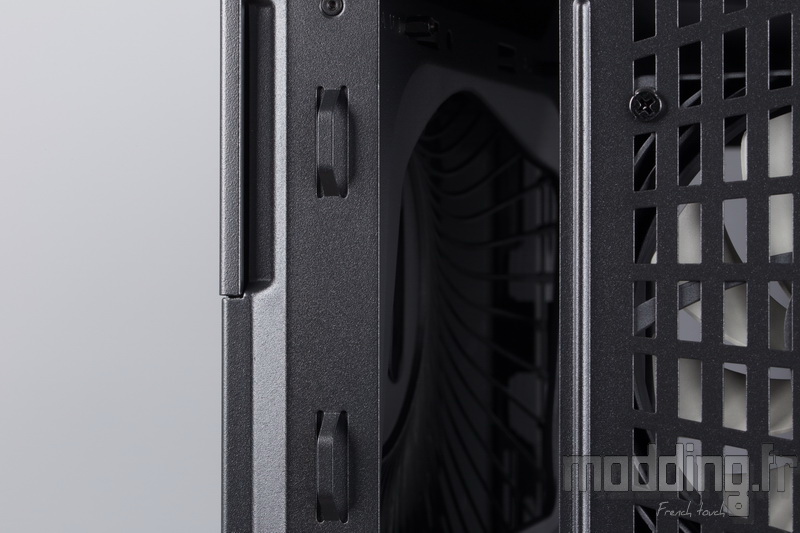

A proximité de ces équerres, nous avons deux autres points d’ancrage…
… Et encore deux points d’ancrage tout contre l’emplacement de l’I/O Shield.
HYTE nous permet ainsi d’optimiser le rangement des câbles en sortie du boitier, tout en les regroupant vers la porte controlatérale afin de les dissimuler au maximum une fois le Y40 posé sur le bureau.

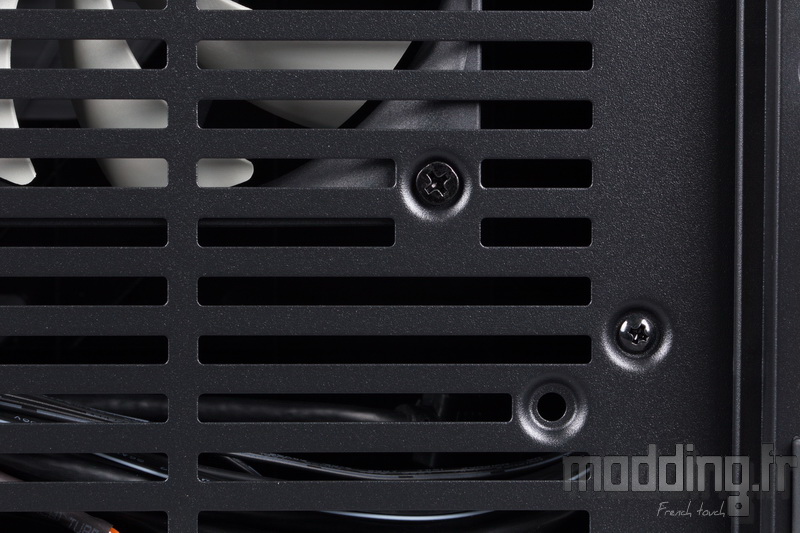

A côté de l’emplacement de l’I/O Shield, nous avons celui d’un ventilateur en 120 mm.
Tout en haut, on remarque la présence d’une légère encoche qui facilite ainsi la prise en main du plateau supérieur du boitier.

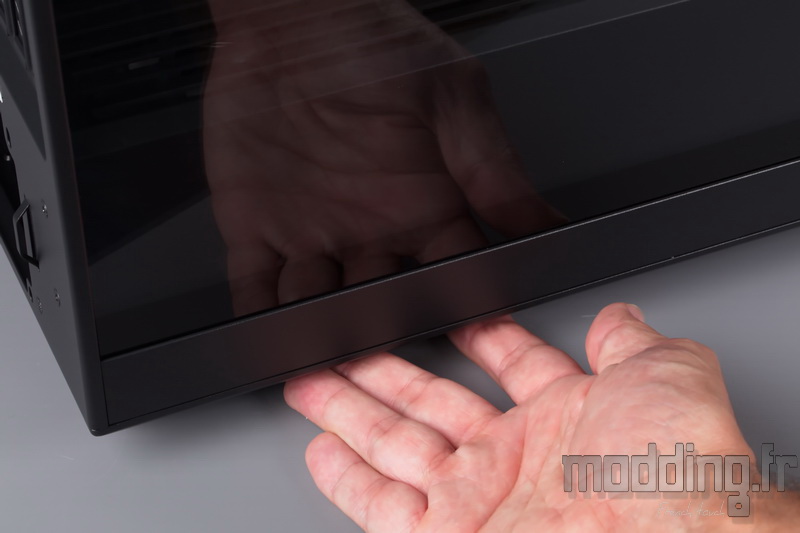

Ce type d’encoche se retrouve aussi au niveau du système d’ouverture des portes latérales.
Certes, nous ne pouvons glisser que les bouts de nos doigts.
La base du Y40.
On retrouve les deux tiroirs filtres.

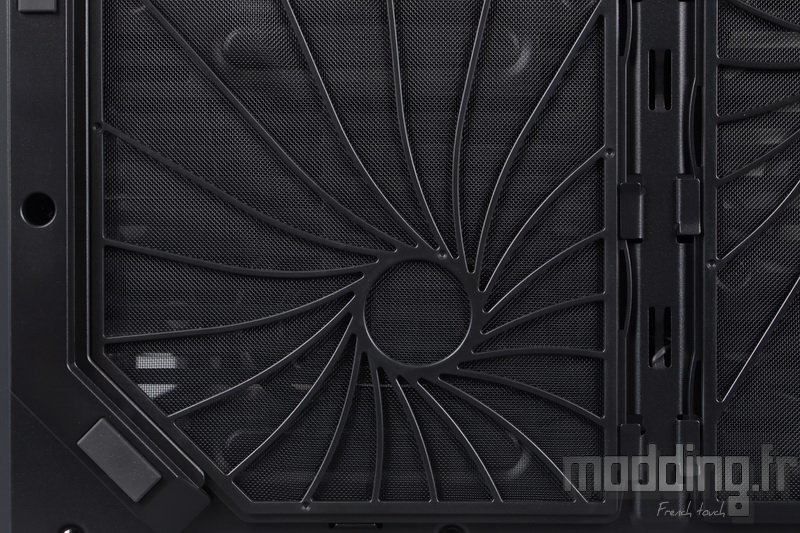

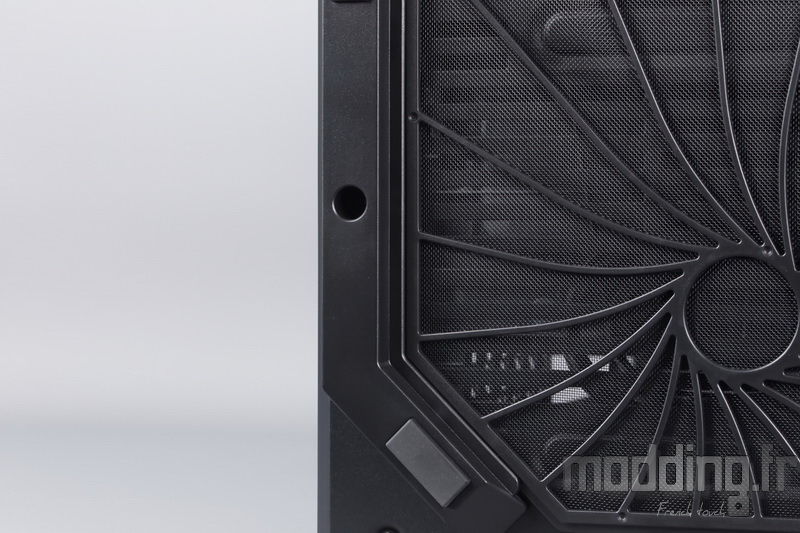

Même dans les parties dissimulées du boitier, HYTE soigne les détails comme on peut le voir avec le style original de l’armature de chaque filtre bien différent des autres marques.
Le filtre arrière se consacre à l’emplacement du bloc d’alimentation.
Le filtre avant dissimule l’emplacement de ventilation inférieure du Y40.
Un emplacement qui peut accueillir un ventilateur en 120 mm ou un ventilateur en 140 mm.
La structure des pieds du Y40 est en plastique.
Elle guide en partie les tiroirs filtres.
Elle dispose de patins en caoutchouc qui assurent le contact avec le sol et limitent la transmission des vibrations tout en scotchant le boitier sur ledit sol.
La partie supérieure du boitier révèle une large grille.
La grille est totalement filtrée.
Par ailleurs, on retrouve ce design en “L” vu sur la porte controlatérale.

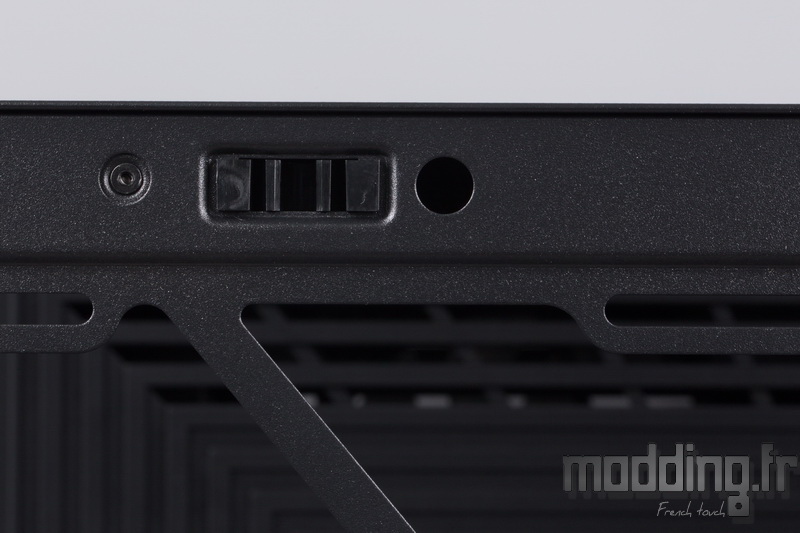

Nous retirons la plaque supérieure du boitier en exerçant une pression sur son bord arrière facilitée par l’encoche présente dans cette zone.
On tombe sur un emplacement de ventilation pouvant accueillir jusqu’à trois ventilateurs en 120 mm ou un radiateur en 360.
Cet emplacement est largement décalé vers la porte principale afin de minimiser les conflits avec les composants de la carte mère.
De plus, la forme oblongue des points de fixation permet d’ajuster la position du ou des ventilateurs, voire du radiateur.
On remarque par ailleurs que cette paroi du châssis dispose de deux larges ouvertures donnant directement au-dessus de la carte mère.
Nous verrons lors du montage que cet aspect simplifie grandement le branchement des câbles sur les différentes prises présentes sur le bord supérieur de ladite carte mère (comme les câbles CPU).
La partie antérieure de cette zone est obturée par une plaque en acier sur laquelle la marque a subtilement glissé son logo.
HYTE utilise une fixation de type invisible pour le panneau supérieur du Y40.
Ce panneau tout comme la porte controlatérale est constitué d’une armature interne en plastique recouverte d’une plaque en acier.

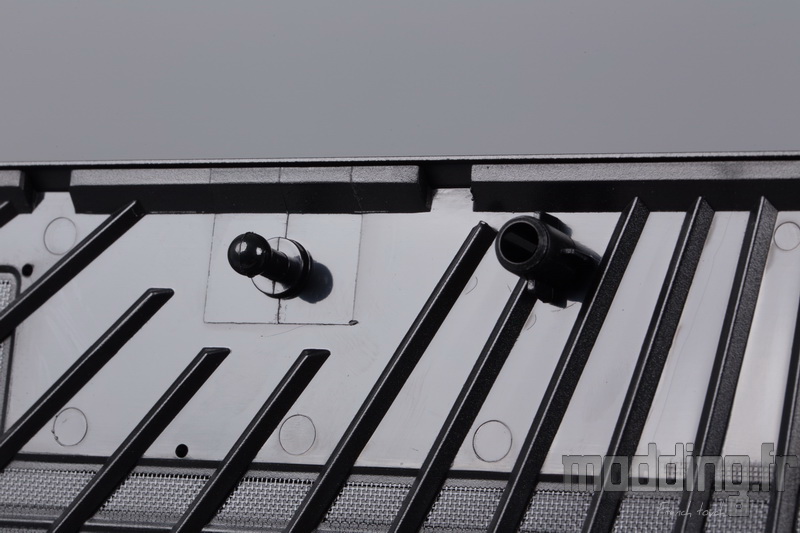

Cette armature dispose de plots sphériques associés à des plots cylindriques de centrage.
Les plots sphériques s’insèrent en force dans leur logement respectif ce qui assure le bon maintien du Top sur le châssis.
La marque se plait à signer de différentes manières son boitier, et ce dans des endroits qui finalement ne se verront pas.
Même les cales en polystyrène ont droit au logo de la marque !
