L’intérieur :
Notre Y40 présente un intérieur entièrement vêtu de noir.
Il s’avère que c’est aussi le cas pour les deux autres coloris du boitier : blanc et rouge. En fait, seul le carénage du Riser reprend la couleur du boitier.
La vitre en verre trempé arbore une surface très légèrement fumée dotée d’une teinte tirant sur le gris.

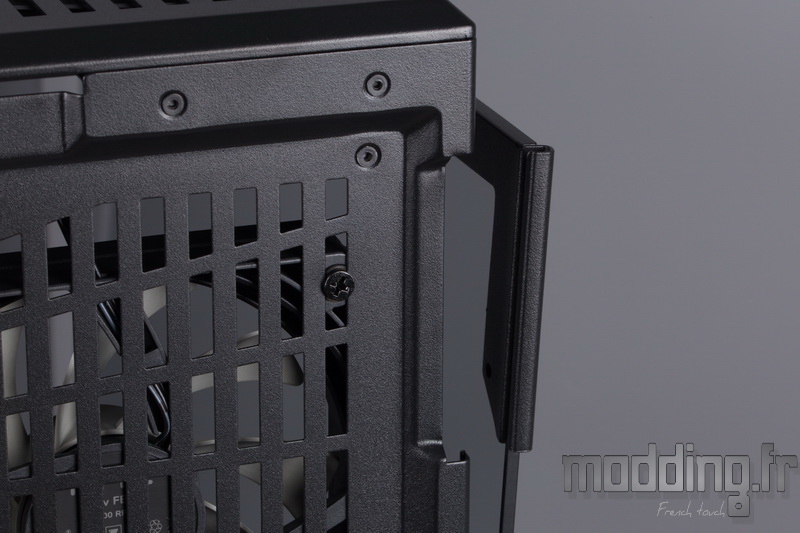

Afin d’ouvrir les portes latérales et en l’absence d’une quelconque vis à main, nous exerçons une pression sur le montant arrière de la porte au niveau de l’encoche présente sur la paroi arrière du boitier.
En ce qui concerne la porte en verre trempé, il peut être nécessaire d’exercer une bonne pression afin que les plots du système de fixation se libèrent de leur logement.
On constate que la porte vitrée reste entrebâillée, car…
… Le bord inférieur s’insère dans une goulotte créée par le bandeau métallique de la base du boitier.
Il ne reste plus qu’à soulever la porte pour la déposer hors du Y40.
Alors que le bord inférieur du verre trempé reste nu, son bord supérieur est associé à une réglette en acier dont le pli à 90° vient protéger le tranchant.

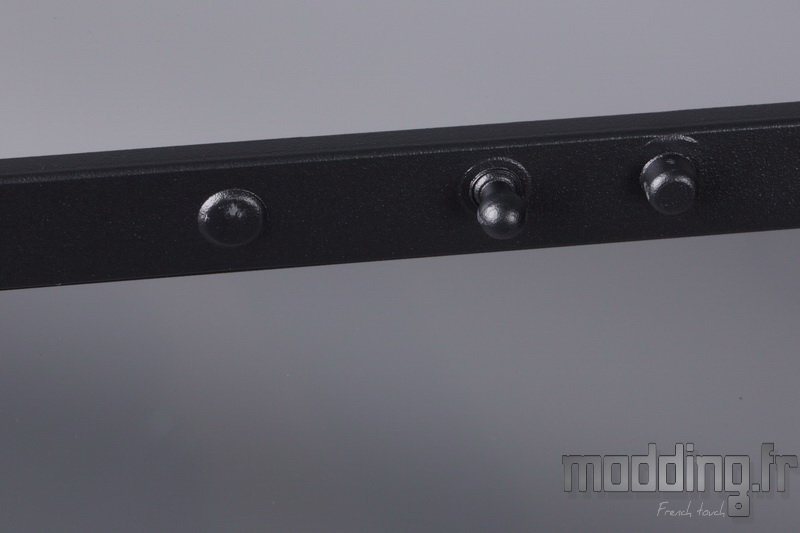

Elle dispose sur sa face interne de deux plots sphériques ainsi que de deux plots cylindriques de centrage.

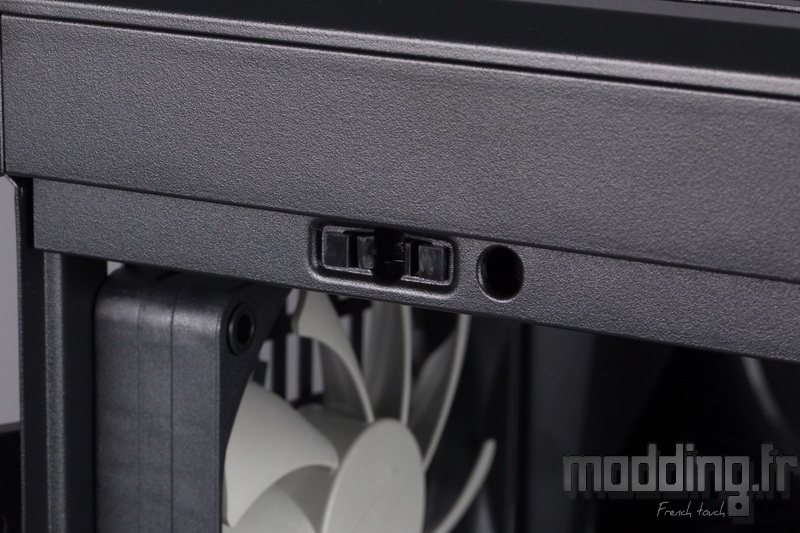

Les plots sphériques vont ainsi s’insérer en force dans leur logement en plastique respectif, ce qui assure la bonne fermeture de chaque porte.
On retrouve ce système de fixation sur la porte controlatérale avec les plots sphériques faisant partie intégrante de la plaque en acier.
Cette plaque est habillée d’un panneau en plastique qui intègre le filtre de la grille ainsi que le logo de la marque.
Ce logo se positionne au niveau de la grande ouverture présente sur le plateau de la carte mère. De ce fait, il disparait de notre champ de vision lorsque la carte mère est en place dans le boitier. On le répète, HYTE se plait à dissimuler ses différentes signatures.
On remarque aussi le style des lignes disposées autour du “H” de HYTE qui n’est pas sans rappeler le design des filtres inférieurs du Y40. Ces lignes participent en partie à l’armature du filtre de la porte controlatérale.
Nous avons une répartition classique de l’espace interne dans le sens de la hauteur avec la présence d’un cache-alimentation dans la partie basse du châssis.
Comme on ne peut installer la carte graphique que dans un plan vertical, HYTE fournit le Riser qui permet de connecter ladite carte au port PCIe de la carte mère.
Il s’agit d’un Riser répondant à la norme PCIe 4.0.
On remarque que la partie supérieure du câblage est entièrement prise en sandwich par un boitier en plastique. Un boitier qui reprend le motif des grilles en “L”.
En plus de pouvoir coller son logo, la marque installe cet accessoire afin de positionner les câbles du Riser à distance des autres PCIe de la carte mère, une distance qui correspond à la longueur des équerres horizontales.
L’extrémité distale du Riser est fixée par deux vis sur le plateau du cache-alimentation.
Une bande adhésive recouvre la connectique du port PCIe afin de le protéger de la poussière.
Bien sûr, on n’oublie pas de retirer cette protection lors du montage de la carte graphique.
Lors de l’installation des différents composants dans le boitier, nous avons besoin que de retirer les vis qui maintiennent le module en plastique sur la seconde équerre.
Par contre, il n’est pas nécessaire de retirer l’extrémité distale du Riser.

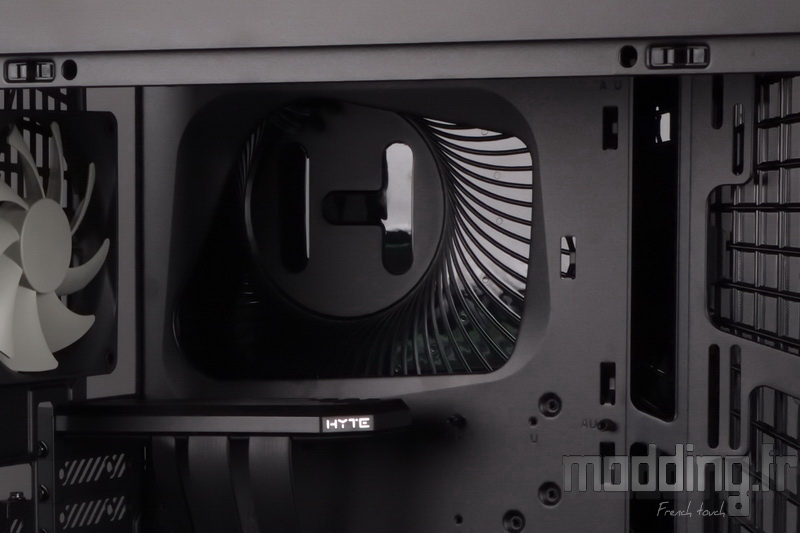

Le plateau de la carte mère est doté d’une très large ouverture pour accéder à l’arrière du Socket.
On peut noter que cette ouverture affiche une forme particulière qui, cependant, ne vient pas brider l’accès à l’arrière du Socket de la carte mère.

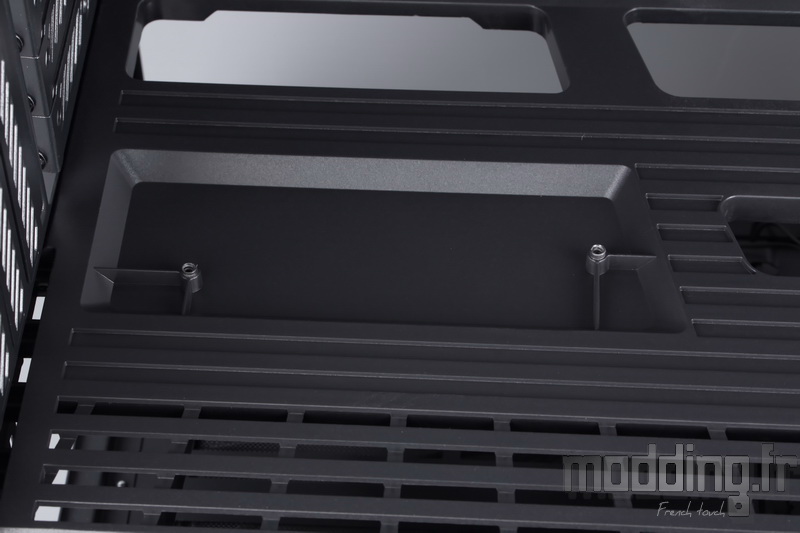

Les entretoises sont en place sur le plateau.
Le bord supérieur du plateau dispose d’une unique, mais large ouverture afin de glisser le câble CPU et les câbles des différents ventilateurs installés à proximité.
A l’avant du plateau de la carte mère, nous avons une première ouverture suivie de près par…
… Une seconde ouverture moins longue.
Seulement deux passages de câbles, mais qui occupent toute la hauteur du plateau de la carte mère.
Par ailleurs, on remarque que ces passages sont positionnés sur un biseau qu’effectue le plateau de la carte mère vers les coulisses afin d’optimiser la place du côté du compartiment principal.
Une place libérée pour l’emplacement de ventilation latérale du Y40.
Cet emplacement peut accueillir jusqu’à deux ventilateurs en 120 mm ou en 140 mm.
La forme oblongue des points de fixation permet d’ajuster la position en hauteur des ventilateurs voire du radiateur (taille maximale : 240 ou 280).
Un cache-alimentation occupe donc la partie basse du châssis.
Il délimite le compartiment inférieur dans lequel nous avons l’emplacement de l’alimentation.
Sa structure est en plastique.

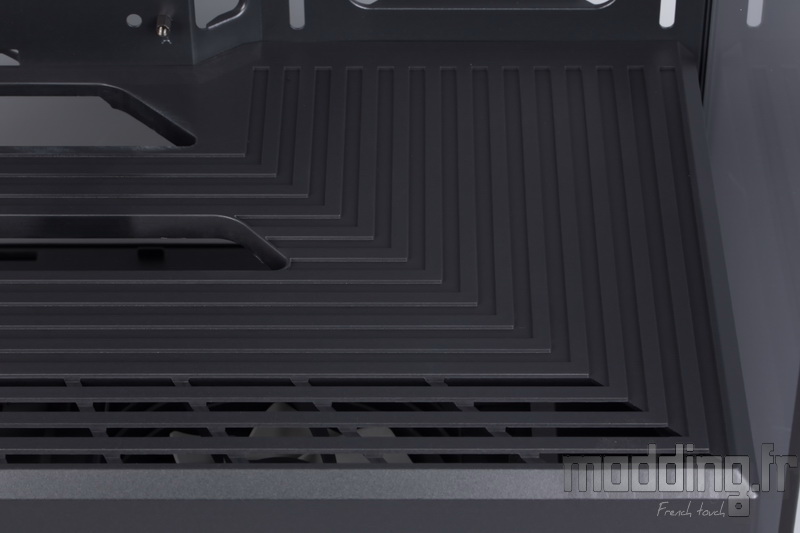

Comme sur la porte controlatérale ou sur le Top du boitier, on retrouve cette “grille” qui reprend la forme d’un “L”.
Une grille entre guillemets, car la plupart des sillons demeurent obturés.
On constate alors que seuls les 4 interstices positionnés à proximité du flanc du cache-alimentation sont ouverts.
Le but est de laisser passer le flux d’air engendré par le ventilateur inférieur du Y40 et de la canaliser vers la porte principale afin d’alimenter le système de ventilation de la carte graphique.
Ce système d’aération est-il suffisant pour optimiser le refroidissement de ladite carte graphique ?
L’alimentation demeure bien à distance de ces ouïes d’aération. Néanmoins, nous pensons que pour optimiser la canalisation de ce flux d’air à travers ces interstices, il faudrait installer un conduit sur le ventilateur qui force l’air à se propager uniquement à travers ces ouïes d’aération.
Derrière la position de la carte graphique une fois installée dans le Y40, le cache-alimentation dispose de plusieurs passages de câbles.
Une première ouverture centrale va nous permettre de glisser le ou les câbles PCIe.
Les deux autres ouvertures sont positionnées contre le plateau de la carte mère et vont permettre de passer les câbles issus du panneau des connectiques du Y40.
On retrouve l’emplacement dédié à la fixation de l’extrémité distale du Riser avec ses deux points de fixation.

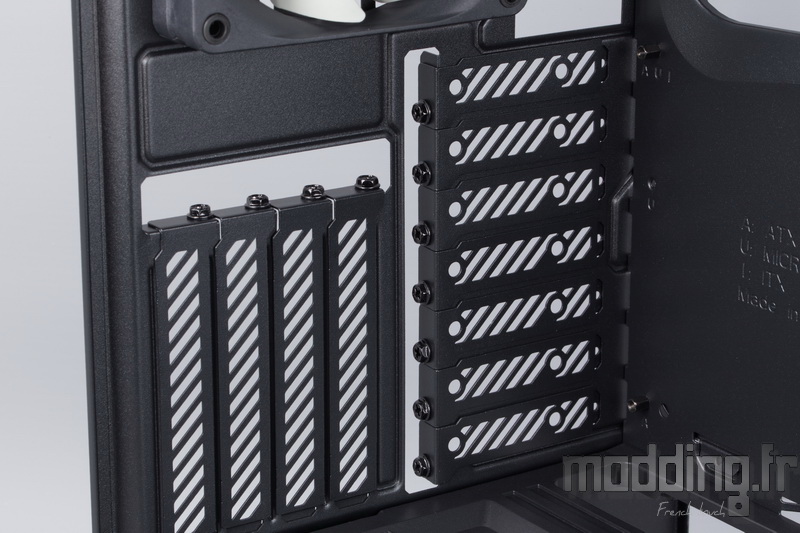

En remontant vers l’arrière du boitier, nous retrouvons les différentes équerres PCI fixées par des vis classiques.
La fixation des cartes s’effectue à l’extérieur du boitier.
Chacune de ces petites équerres PCI dispose des deux points de fixations afin de maintenir le module en plastique du Riser. Cela permet d’ajuster la hauteur de la connectique PCIe du Riser en fonction de la position du port PCIe de la carte mère.
Plus haut, l’emplacement de ventilation arrière est occupé par un ventilateur en 120 mm installé en extraction.
On remarque le logo HYTE gravé au centre des pales.
Restera-t-il visible ?
Pas lorsque les pales se mettent à tourner.

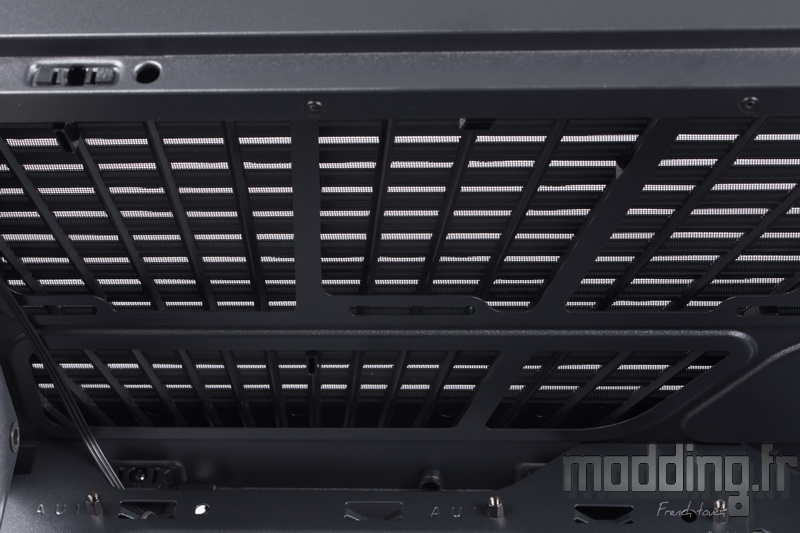

Dans la partie supérieure du châssis, nous retrouvons l’emplacement pour 3 ventilateurs en 120 mm.
Du côté des coulisses, le panneau des connectiques du boitier étant positionné à sa base, nous n’avons pas les câbles qui viennent traverser le plateau de la carte mère.
Ils restent sagement sous le cache-alimentation.
On note que HYTE fournit un capuchon de protection pour la prise du câble USB 3.2 Gen 2 type C.
De plus, la marque met en place une prise unique réunissant l’ensemble des fils du bouton Power et ceux de la LED Power.
Certes dans ce boitier, nous n’avons pas les fils de la LED d’activité disque ni les fils du bouton Reset, mais nous apprécions cette astuce et cela serait sympathique que l’ensemble des boitiers en soit pourvu (maintenant que les cartes mères proposent une disposition identique au niveau de ces connectiques).

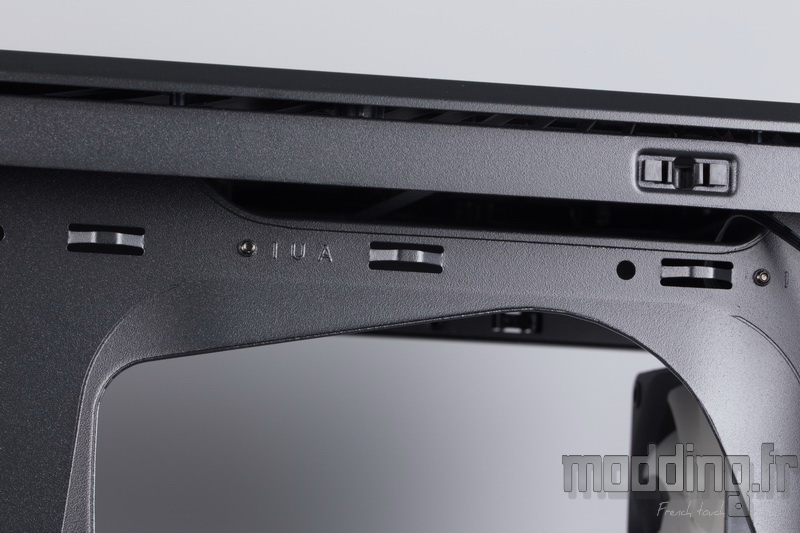

Le plateau de la carte mère dispose d’un bon nombre de points d’ancrage.
Ils sont disséminés un peu partout, à proximité des principaux passages de câbles…

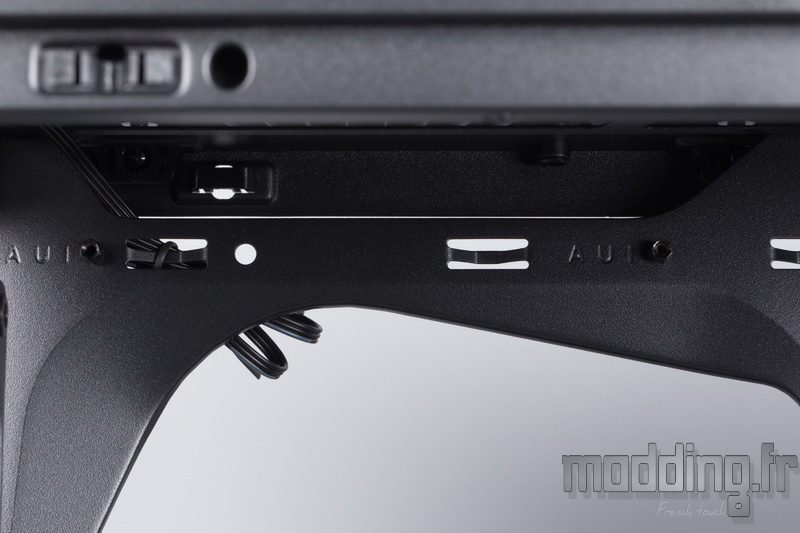

… Ainsi qu’à proximité du passage de câbles supérieur…
… Sur le montant arrière du châssis…
… et même juste au-dessus de l’emplacement de l’alimentation.
Du côté du stockage Sata, le Y40 se limite à un seul support fixé, par une vis à main, à l’arrière du plateau de la carte mère sous la large ouverture.

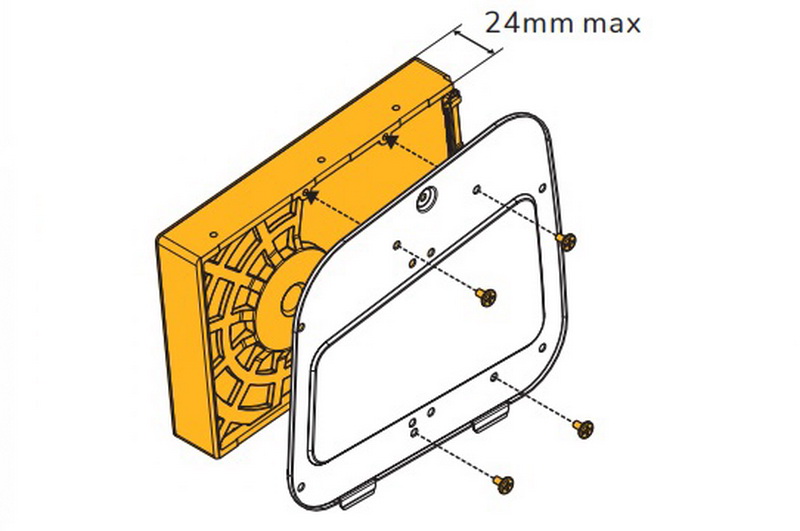

Ce support en acier peut accueillir un disque dur 3.5″ ou deux unités de stockage 2.5″.
Toutefois, en ce qui concerne le disque dur 3.5″, HYTE ne fournit pas de rondelles en caoutchouc afin de limiter la transmission des vibrations dudit disque.
Ce dernier ne doit pas dépasser 24 mm d’épaisseur.
Sous le cache-alimentation, dans sa partie avant, point de cage HDD.
On retrouve le ventilateur en 120 mm qui occupe l’emplacement de ventilation inférieur du boitier.
Il est installé en aspiration afin de projeter l’air vers les ouïes d’aération du cache-alimentation.

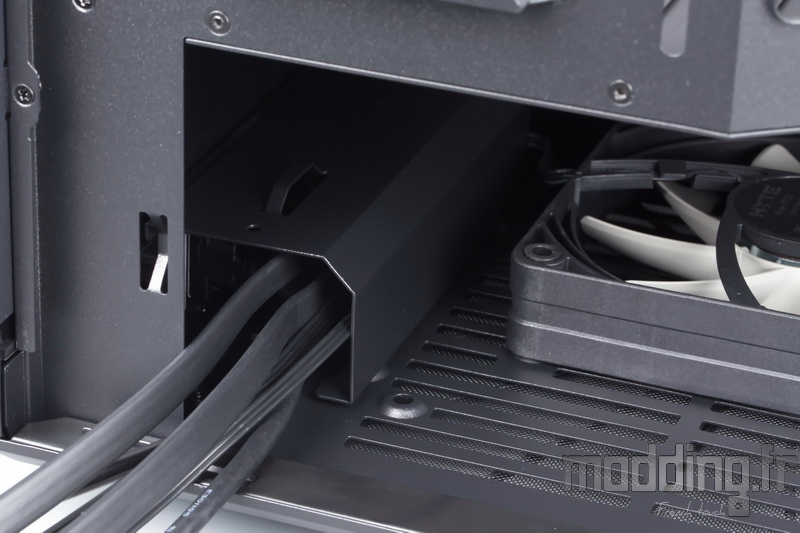

Les câbles issus du panneau des connectiques du Y40 émergent d’un carénage en acier.
Ce dernier évite ainsi que ces câbles ne viennent se positionner sur les pales du ventilateur.

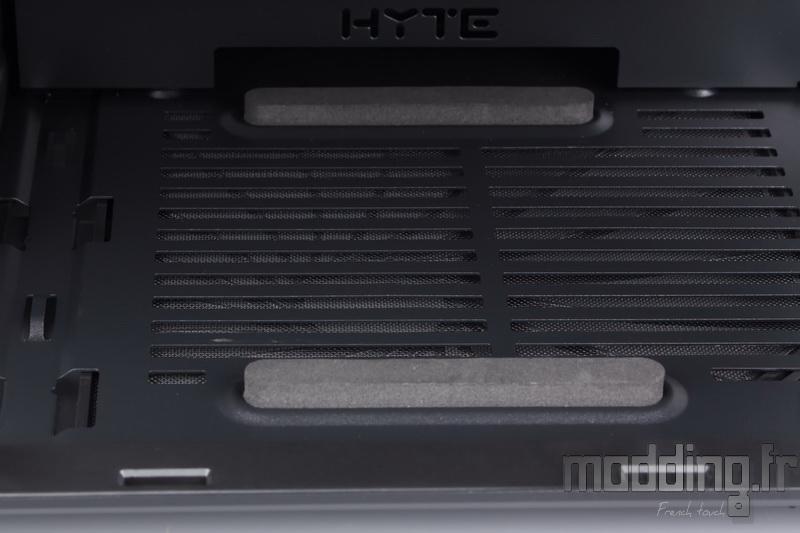

Deux larges patins en caoutchouc se chargent d’accueillir en toute sérénité le bloc d’alimentation.
On remarque dans le fond du châssis que le carénage en acier se prolonge tout le long du flanc du cache-alimentation.
La marque a même découpé son logo sur la structure qui de plus dispose de quelques points d’ancrage.
Autant nous comprenons l’intérêt de ce conduit sur la partie avant du châssis afin de guider les câbles propres au boitier, autant cette zone carénée nous laisse perplexes.
En effet, nous pensions accéder à cette structure en retirant le cache-alimentation, mais bizarrement ce dernier est fixé par des vis du côté de la porte principale alors que nous avons des rivets qui assurent sa fixation sur le bord inférieur du plateau de la carte mère…
A moins qu’un système de fixation ne nous échappe, nous n’avons pas pu ou pas su retirer le cache-alimentation du boitier. Cet aspect limite l’utilisation de cette structure.
Nous disposons d’un bel espace de 27 mm pour le rangement des câbles du côté des coulisses.
