Montage :

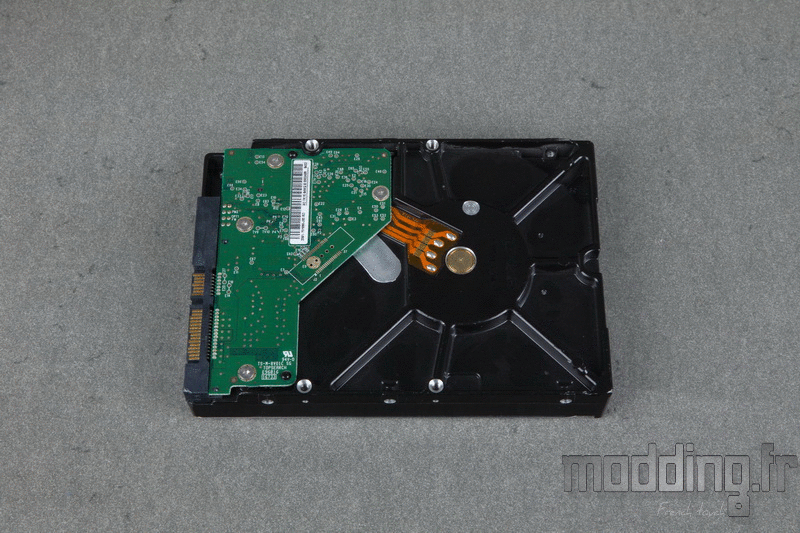

En l’absence de cage HDD qui est remplacée par un emplacement de ventilation inférieur, le Y40 ne peut accueillir qu’un seul disque dur au format 3.5″.

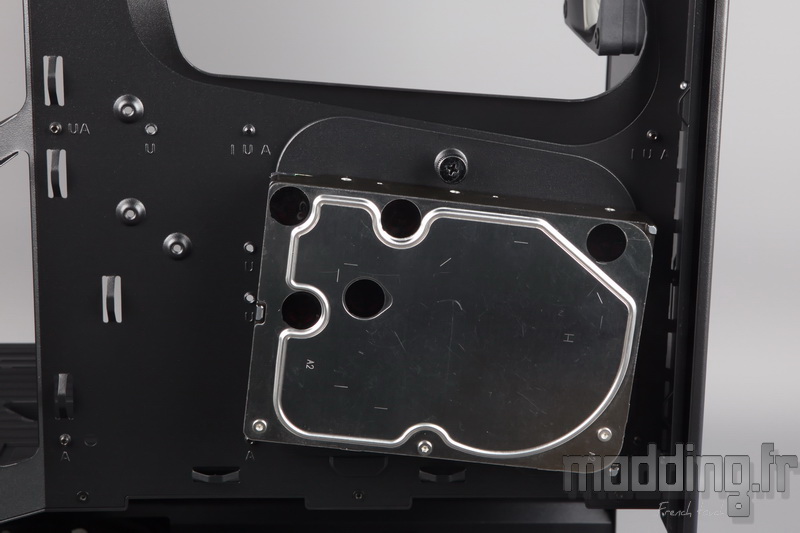

La fixation se fait par dessous le disque sur le support en acier en utilisant 4 vis UNC-6.32 incluses dans le bundle.
On oriente le disque dur de manière à ce que sa connectique soit plutôt dirigée vers l’avant du boitier.

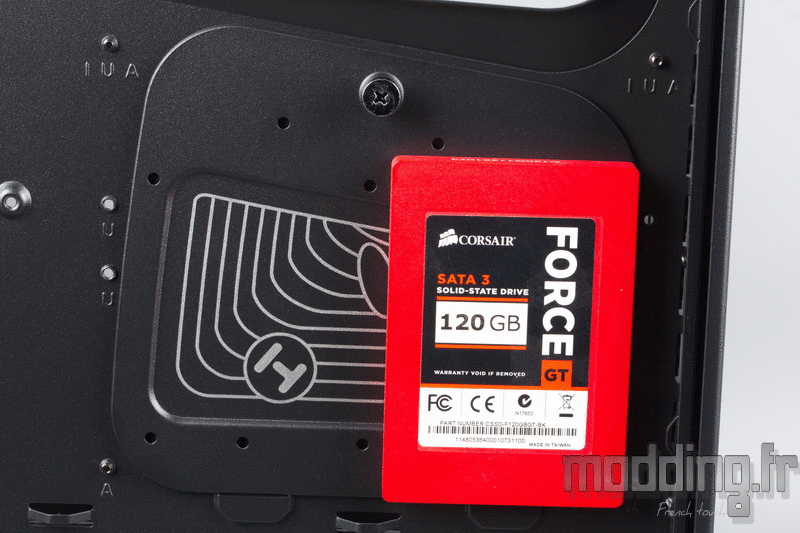

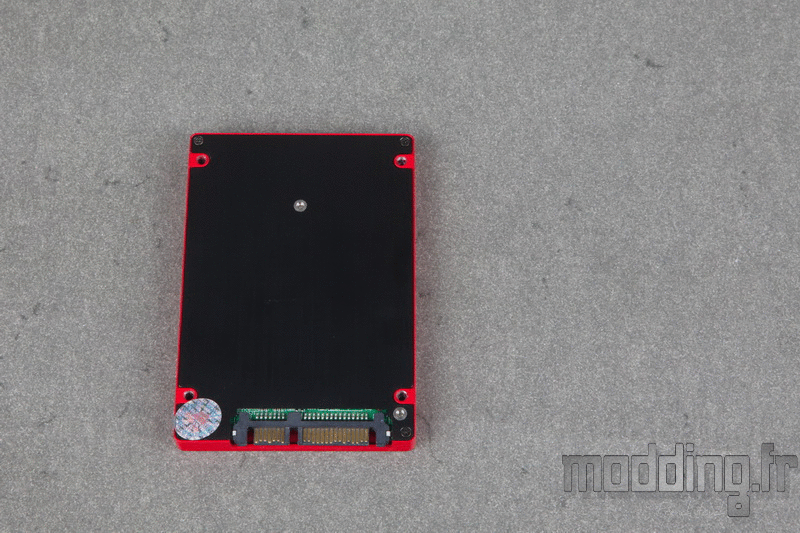

Le support dispose aussi de points de fixation permettant d’installer jusqu’à deux unités de stockage au format 2.5″.
On utilise les vis M3.
On installe ensuite le support sur le plateau de la carte mère du côté des coulisses.
Toujours en l’absence de cage HDD, nous n’avons aucune difficulté à glisser le bloc d’alimentation sous le cache-alimentation.

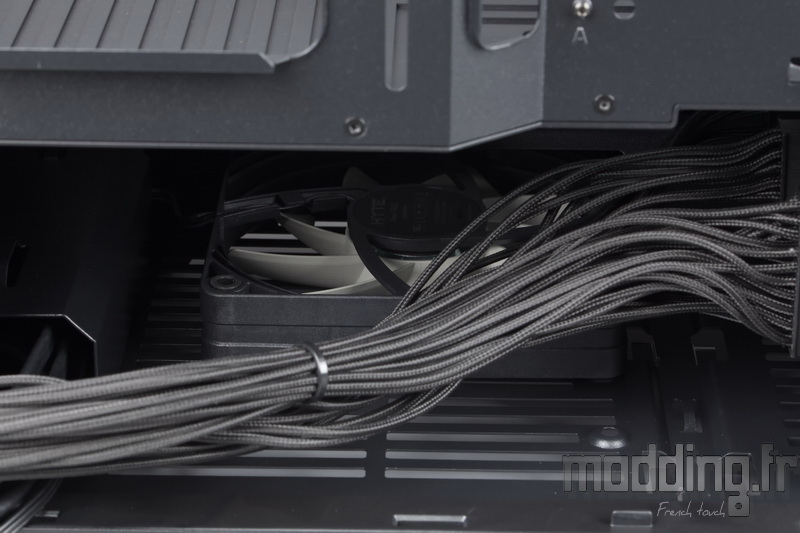

Ce n’est pas non plus le ventilateur qui gêne l’installation de ce bloc, restant à bonne distance de ce dernier.
La profondeur maximale préconisée par HYTE est de 224 mm.
Nous pouvons brancher les câbles par la suite, toutefois nous conseillons de la faire avant.

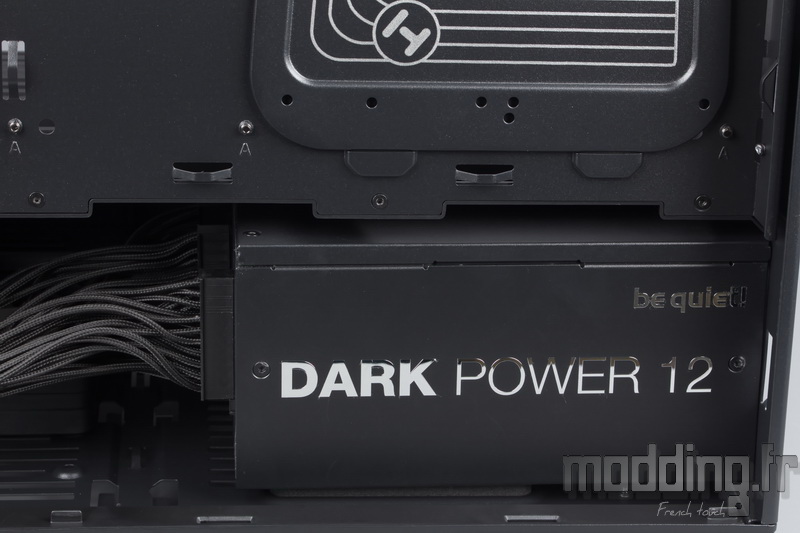

Bien que le Y40 se comporte comme une vitrine, le bloc d’alimentation demeure bien caché sous le cache-alimentation.
En effet, ce dernier ne dispose pas de fenêtre latérale et pour notre part on ne va pas s’en plaindre.
L’installation de la carte mère s’effectue avec 9 vis M3. L’entretoise centrale dispose d’un déport de centrage.
Si ce n’est pas déjà fait, il nous faut d’abord retirer la partie supérieure du Riser qui est fixé sur l’une des équerres horizontales.
Par contre, il n’est pas nécessaire de retirer l’extrémité distale fixée sur le plateau du cache-alimentation.
L’ouverture positionnée sur le bord supérieur du plateau de la carte mère permet de glisser facilement les différents câbles et notamment les câbles CPU.
La tâche est rendue plus aisée avec les ouvertures situées sur la paroi supérieure du châssis.

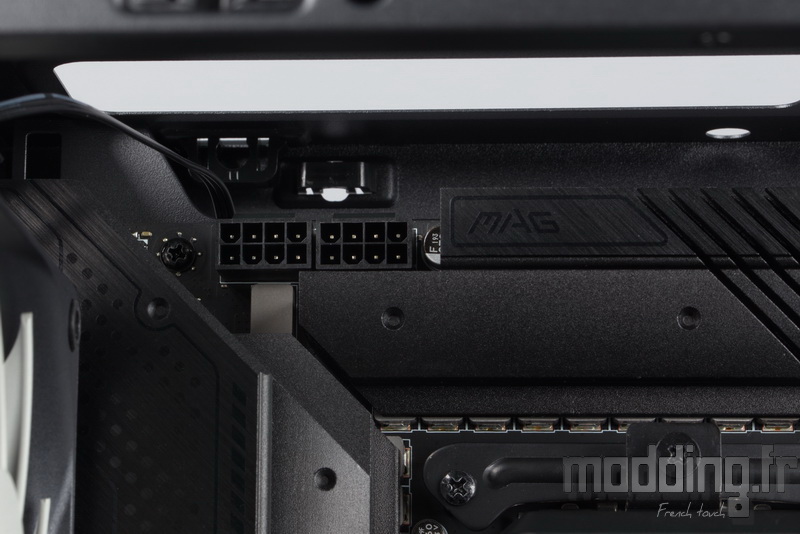

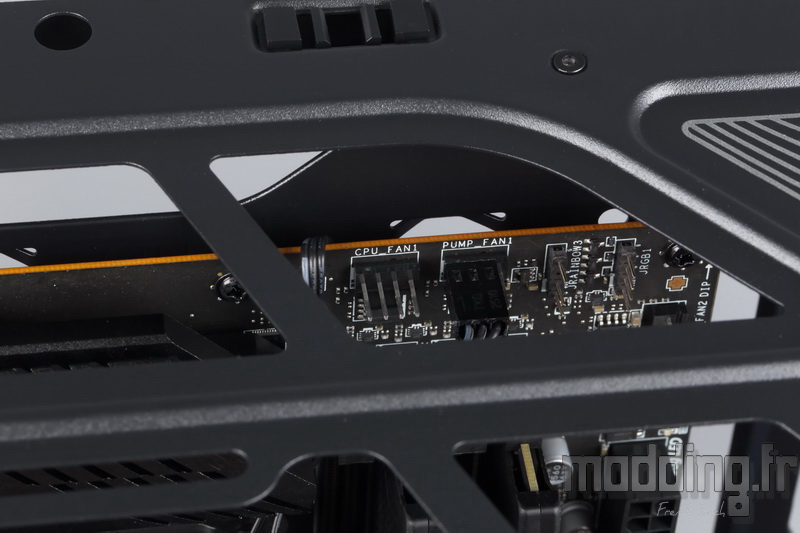

De larges ouvertures qui donnent sur les prises CPU de la carte mère ainsi que sur les prises CPU_FAN.
Un aspect du châssis que l’on apprécie particulièrement.
L’emplacement de ventilation supérieure est bien décalé du côté de la porte principale.
Ne disposant que de points de fixation pour des ventilateurs en 120 mm, nous ne rencontrons aucune contrainte avec les composants de la carte mère.
Seule la hauteur des barrettes mémoires peut limiter l’espace disponible pour installer un radiateur de Watercooling sur cet emplacement.

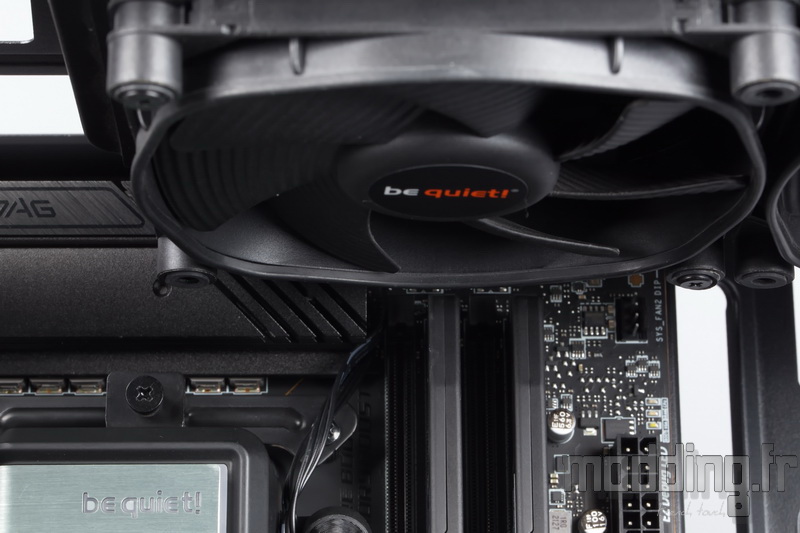

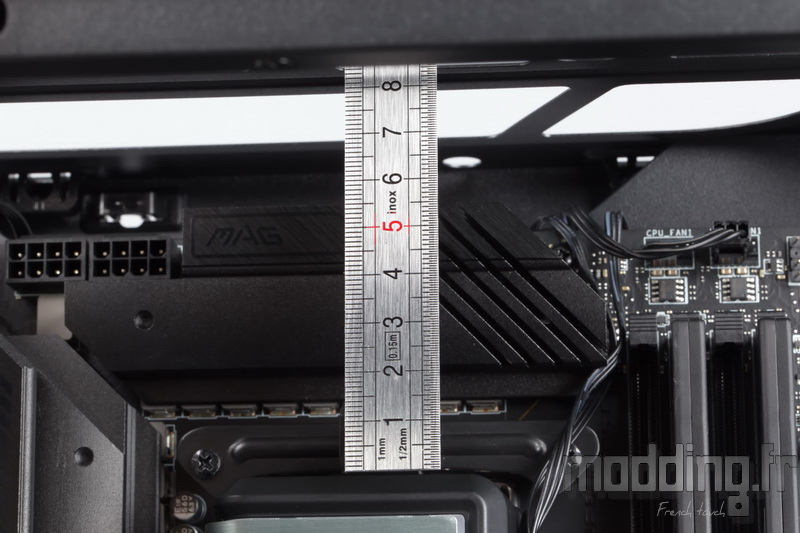

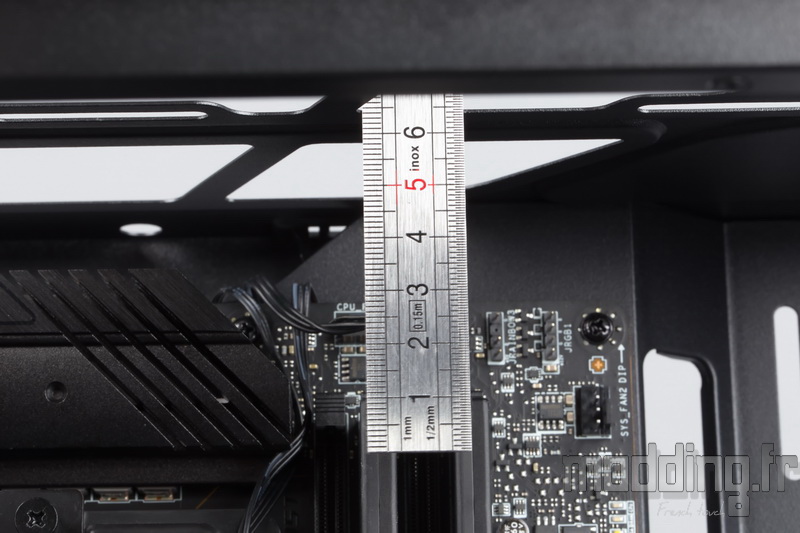

Certes, nos barrettes ne mesurent que 35 mm de hauteur, toutefois il reste une quinzaine de millimètres avant d’entrer en contact avec le radiateur, soit des barrettes de 50 mm de hauteur.
Si tel est le cas, la clairance est de l’ordre de 47 mm, juste ce qu’il faut pour installer un AIO.

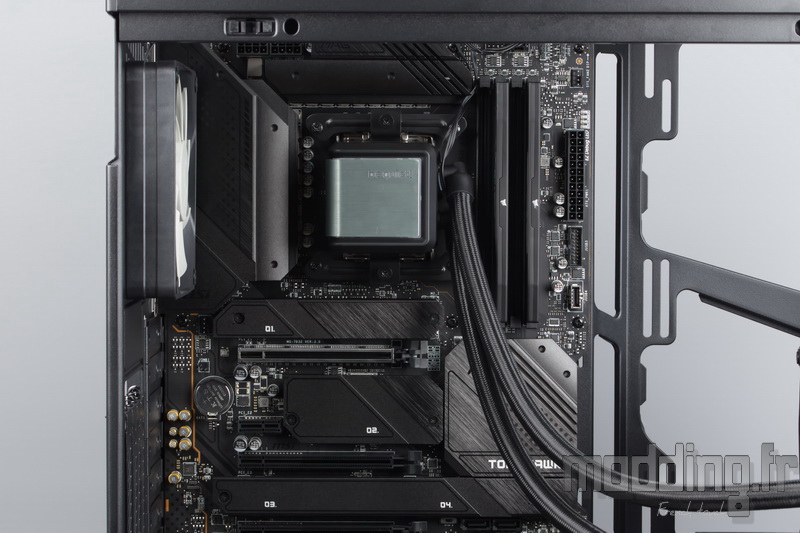

Notre Silent Loop 2 (240) s’installe facilement.

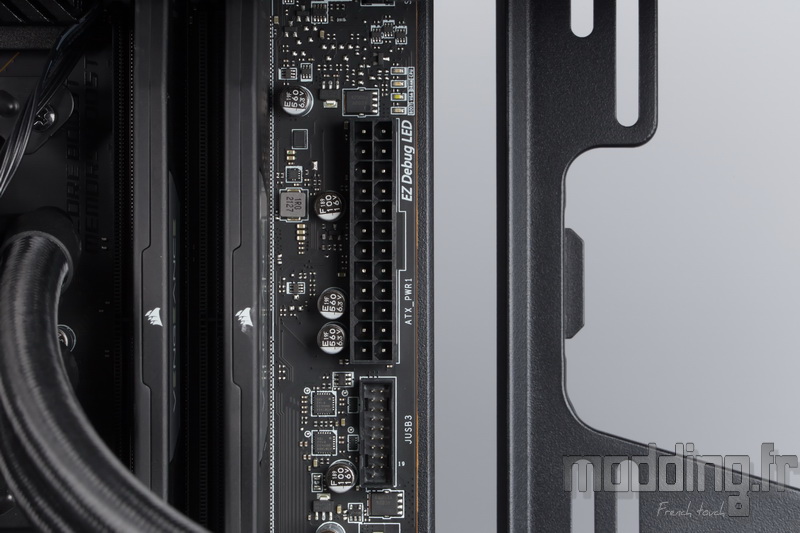

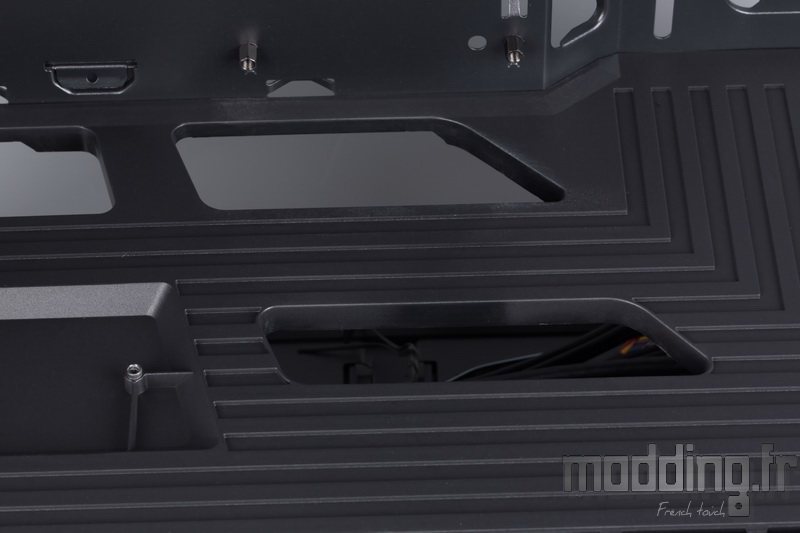

Même si elles ne disposent pas d’un cache en caoutchouc, nous apprécions la largeur des ouvertures positionnées à l’avant de la carte mère.

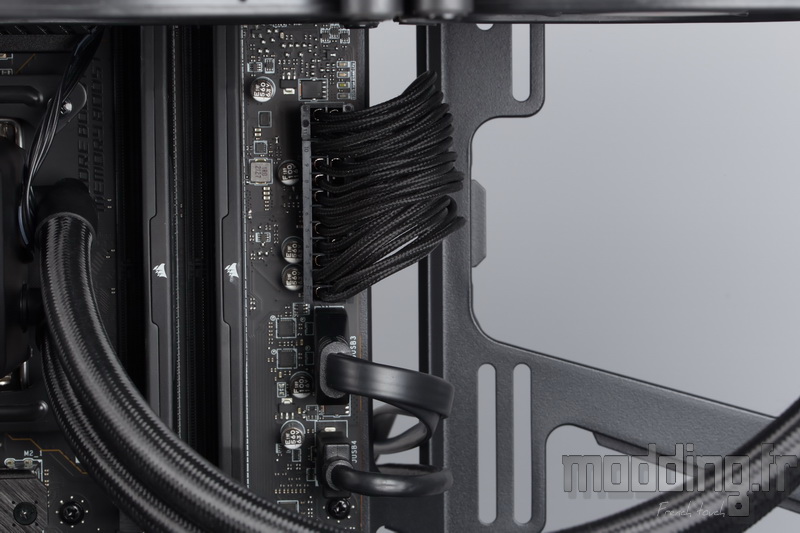

Il est aisé de glisser les différents câbles que ce soit le câble ATX ou les câbles des prises USB du boitier.

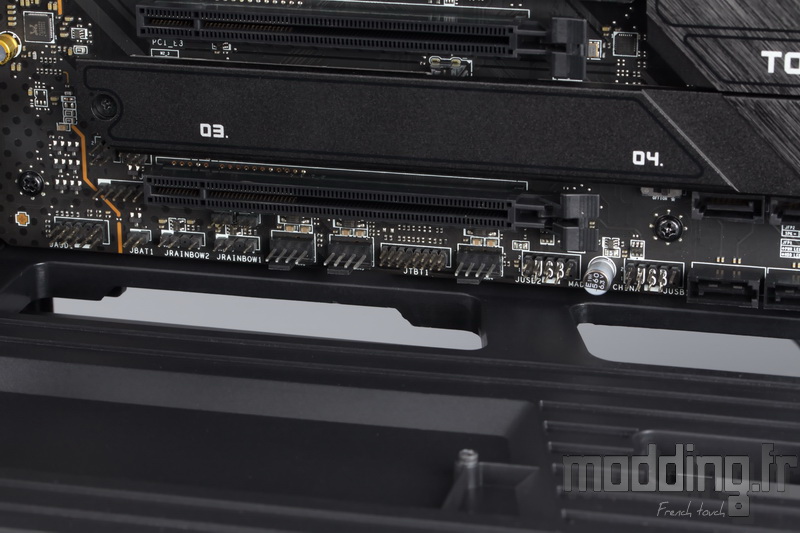

Il en est de même pour les ouvertures positionnées à proximité du bord inférieur de la carte mère.
Elles sont bien larges pour ne pas avoir à contorsionner les différentes prises des câbles issus du panneau des connectiques du Y40.

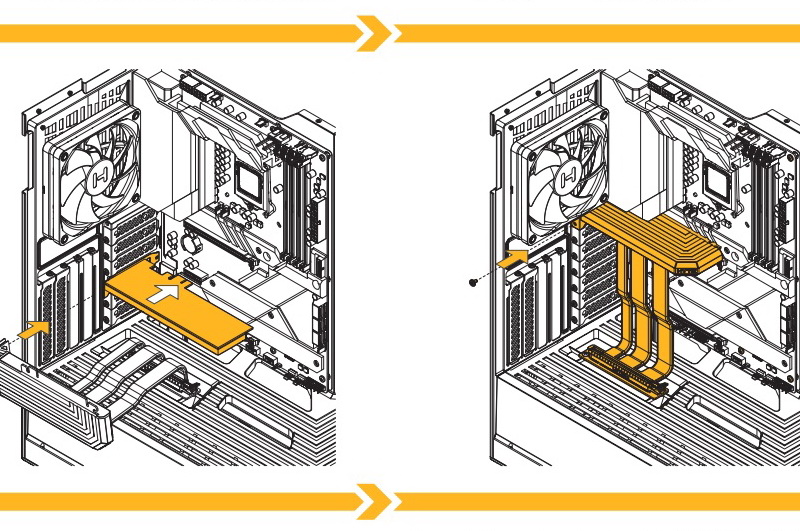

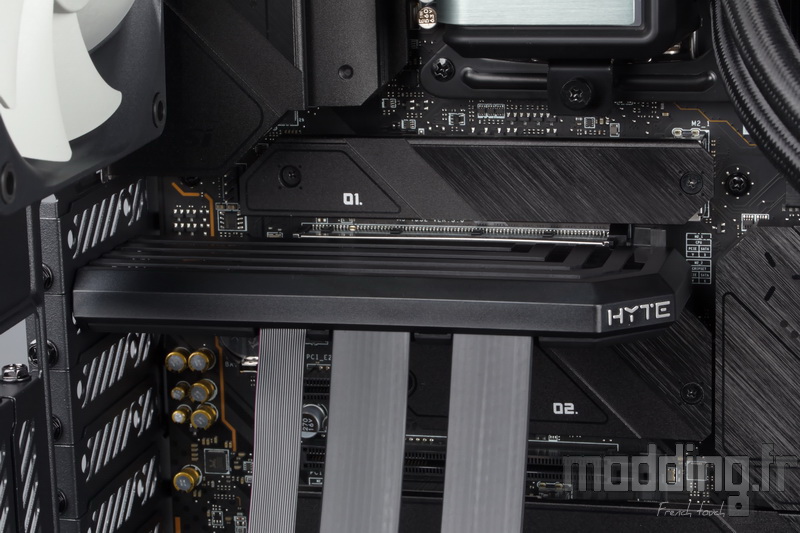

Une fois la carte mère installée sur ses entretoises et les éventuelles cartes contrôleur branchées sur les ports PCIe, nous allons pouvoir connecter le Riser sur la carte mère.
Le module en plastique est fixé sur l’une des petites équerres horizontales par deux vis.
On note d’ailleurs que toutes ces équerres disposent de ces points de fixation. Cela nous permet ainsi d’ajuster la hauteur de la prise PCIe du Riser en fonction de l’emplacement du port PCIe de la carte mère.

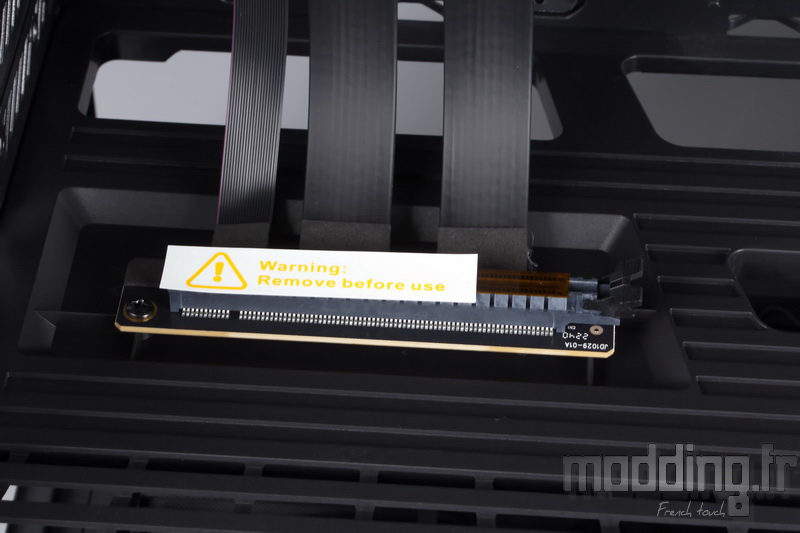

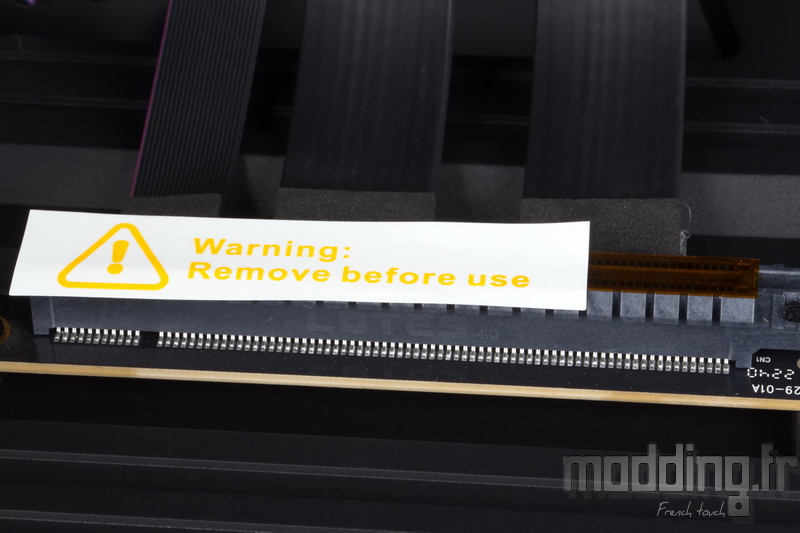

On n’oublie pas de retirer la protection du port PCIe de l’extrémité distale du Riser : “Warning : Remove before use”.

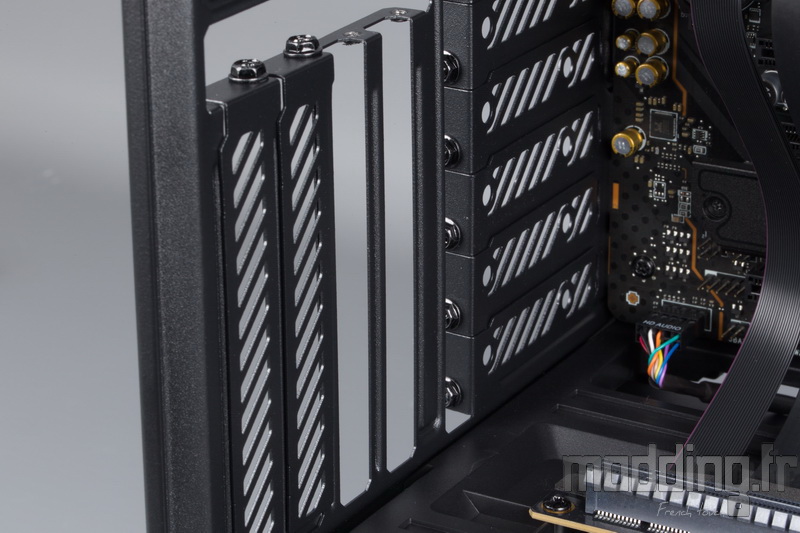

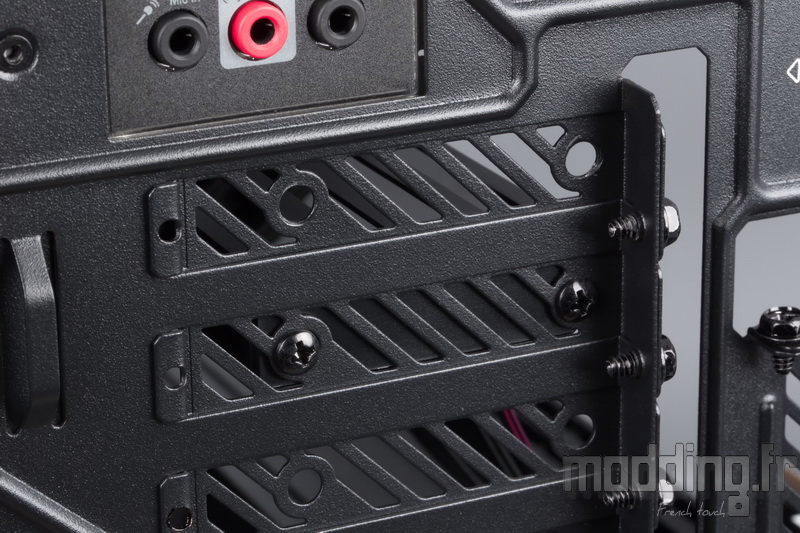

En fonction de l’épaisseur de la carte graphique, on retire le nombre adéquat d’équerres verticales.
Puis nous installons la carte graphique dans le boitier en nous assurant qu’elle soit bien connectée sur le Riser.

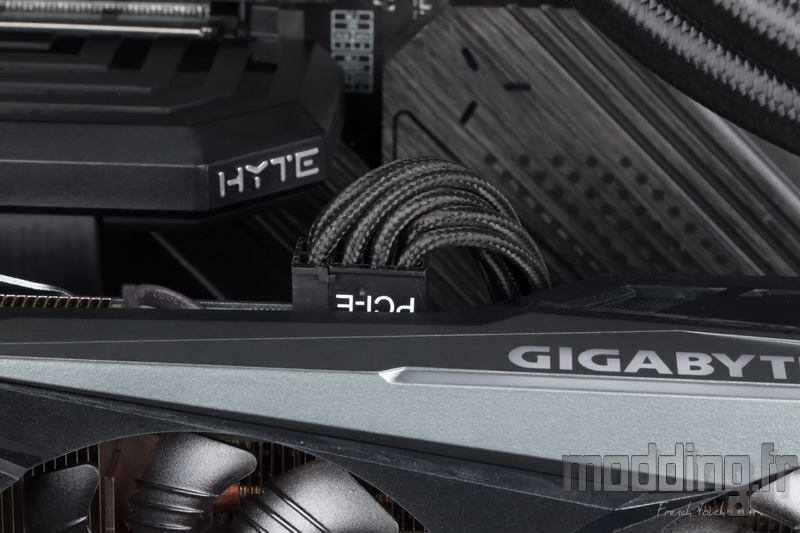

Nous glissons le ou les câbles PCIe par l’ouverture centrale du cache-alimentation.

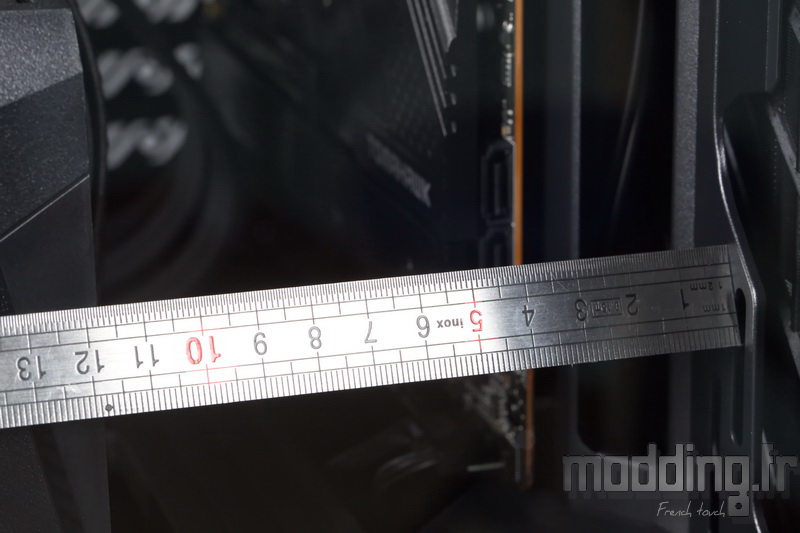

Pas moins de 55 mm entre le système de ventilation de notre carte graphique et la face interne du panneau en verre trempé.
De quoi permettre à la carte de respirer.
Bien sûr, cette distance se réduit d’autant que la carte graphique s’épaissit.
Dans notre montage, nous n’utilisons pas l’emplacement de ventilation latérale du Y40.
Celui-ci peut accueillir deux ventilateurs en 120 mm ou en 140 mm, ainsi qu’un radiateur de Watercooling 240 ou 280.
L’installation de la carte graphique dans un plan vertical, et ce quelle que soit sa longueur, laisse un large espace pour cet emplacement de ventilation latérale : 115 mm !
Les nombreux points d’ancrage sont bien appréciables pour assurer le rangement des câbles du côté des coulisses.

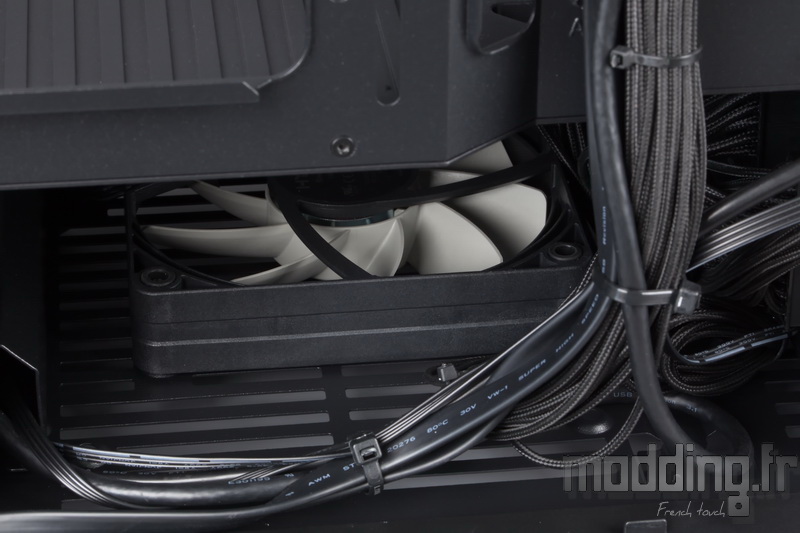

Par contre, on prête une attention particulière au rangement des câbles sous le cache-alimentation afin qu’ils ne viennent pas trainer au-dessus du ventilateur.
Ce qui permet de ne pas gêner le mouvement des pales, mais aussi pour ne pas brider le flux d’air engendré par ce ventilateur.
Nous finalisons le branchement des différents câbles issus de l’alimentation.
Nous installons la porte controlatérale qui laisse entrevoir sa grille se positionner contre l’emplacement de ventilation latérale.
Ainsi, si nous voulons installer deux ventilateurs dans cette zone, on conseille de les positionner en aspiration pour optimiser le flux d’air entrant.
Tout en restant dans l’Aircooling, le Y40 dispose d’un espace de 183 mm pour le ventirad avant qu’il ne rentre en contact avec le panneau en verre trempé.
On remet en place la porte latérale.
On glisse d’abord le bord inférieur du panneau en verre trempé dans la goulotte de la base du châssis.
Puis on exerce une pression sur le bord supérieur du verre au niveau de l’emplacement des deux plots sphériques afin qu’ils s’insèrent dans leur logement respectif.
Une vue panoramique sur les composants installés dans le compartiment principal.
C’est bel et bien le principal argument du Y40.
Que ce soit de face à travers la porte principale…
… De trois quarts avec l’absence du montant du châssis entre les deux panneaux en verre trempé…
… Ou sur le côté à travers la façade du Y40 !
L’approche est fort originale et particulièrement stylée.
A nous de rajouter par la suite (ou non) un éclairage à ce dispositif.
