[TEST] Boitier DeepCool Macube 310P

Tests :

Config de test :

carte mère : Asus Maximux VIII Hero
processeur Intel : i7 7700K
mémoire : 4 x 8 Go Corsair Vengeance RGB
SSD : Samsung 960 Evo 500 Go
carte graphique : GTX 1080 FE EVGA
alimentation : Corsair HX750 Platinum
refroidissement : Corsair H60
Pâte thermique : Noctua NT-H1

Niveau sonore

Les ventilateurs du Macube 310P.

Un test est effectué sur les ventilateurs du boitier :
Relevé du niveau sonore à l’aide d’un sonomètre placé sur un pied à 25 cm face au ventilateur (souffle à l’opposé).
Relevé de la vitesse de rotation à l’aide d’un rhéobus affichant le tr/min.
Le ventilateur est hors du boitier sur une cale en mousse.
Utilisation de l’alimentation Corsair HX750 Platinum en mode Hybride (ventilation off).
Les relevés se font sous différentes tensions appliquées au ventilateur, elles sont contrôlées par un multimètre.

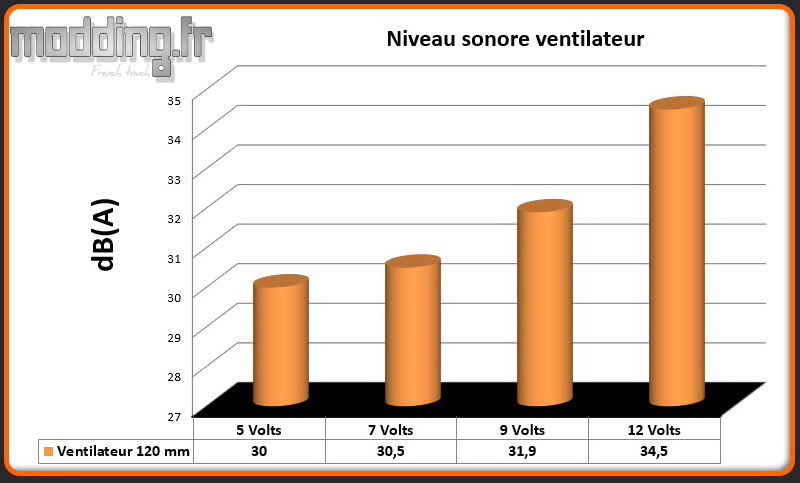

Niveau sonore

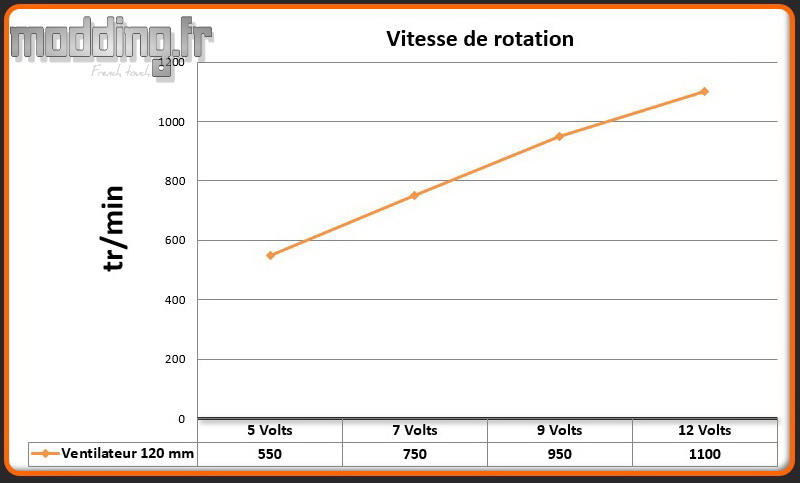

Vitesse de rotation

Le Macube 310P n’embarque qu’un seul ventilateur positionné à l’arrière du châssis.
On ne peut pas dire qu’il soit réellement bruyant !
Il se révèle discret, même très discret au point de se rendre inaudible dès que nous réduisons sa vitesse de rotation.
On rappelle que la connectique est de type 3-pins et donc nous n’avons pas de gestion PWM.

Ambiance sonore

Le sonomètre est placé à deux endroits :

à 25 cm de la porte latérale droite du boitier, à mi-hauteur.
à 25 cm du dessus du boitier.

Le relevé se fait sous diverses configurations de vitesse de ventilation :

Ventilation boitier 5 V – Ventilation H60 20% (AIO 20% – Boitier 5 V)
Ventilation boitier 12 V – Ventilation H60 20% (AIO 20% – Boitier 12 V)
Ventilation boitier 5 V – Ventilation H60 100% (AIO 100% – Boitier 5 V)
Ventilation boitier 12 V – Ventilation H60 100% (AIO 100% – Boitier 12 V)

Le ou les ventilateurs du boitier sont branchés sur des adaptateurs Molex en 5 V et 12 V, le ventilateur de notre AIO est géré dans le bios par Q-Fan Control.
Le boitier est fermé et placé à même le sol.
La ventilation de la carte graphique tournant par défaut (1100 tr/min au repos).
Le niveau sonore de la pièce est de 30 dB(A) (le soir, à la campagne, pas un bruit…,ni même une mouche! en même temps, elles bronzent à la plage…).
Pour avoir un relevé ‘’référence’’ du niveau sonore, nous avons soumis au sonomètre la configuration hors du boitier avec un relevé à 30 cm (pour palier à la distance dans un boitier) en position latérale et au-dessus telle que la carte mère et le H60 se positionnent dans le boitier.

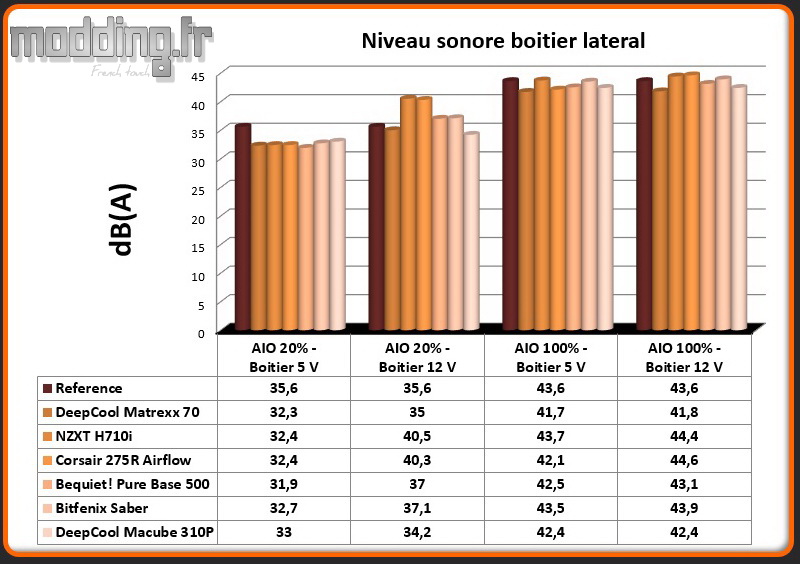

Le relevé “latéral” va surtout nous permettre de connaitre l’efficacité du boitier dans la filtration de la nuisance sonore émise essentiellement par notre nouvelle carte graphique qui ne dispose pas d’un mode hybride, stoppant sa ventilation.

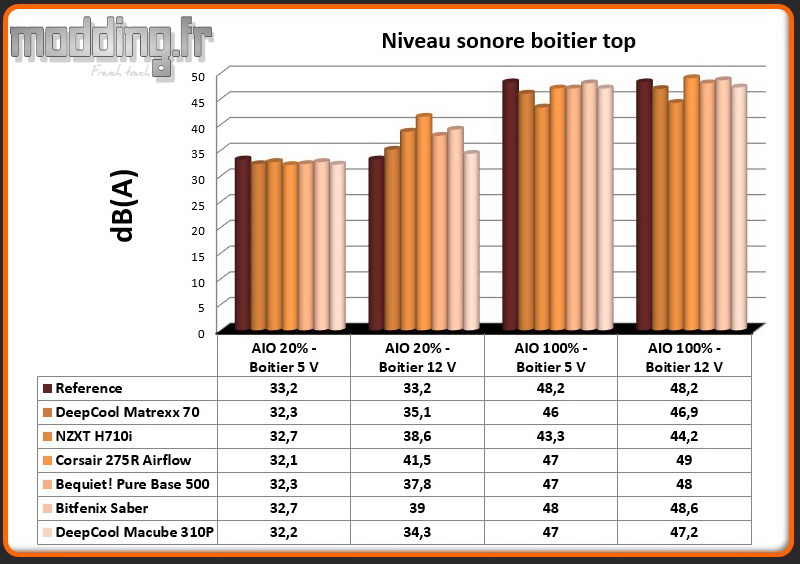

Le relevé “top” donne plus une indication sur la filtration de la nuisance sonore émise par notre H60 qui souffle vers le haut du boitier.
La colonne “AIO 100% – Boitier 5 V”, mettant au repos la ventilation propre au boitier, permet de quantifier la filtration de la nuisance sonore issue de la configuration. Force est de constater que les murs ne sont pas bien épais…
Avec l’ensemble de la ventilation tournant à faible vitesse, le Macube 310P se révèle silencieux, en fait c’est surtout le bruit de la pompe de notre H60 que l’on perçoit à travers la grille du Top.
Ce n’est pas le fait d’augmenter la vitesse de l’unique ventilateur du boitier qui va élever le niveau sonore lorsque notre AIO est sollicité.

Température

Température de la pièce et du boitier prise à l’aide d’un thermomètre digital muni de deux sondes thermocouples.
La sonde à l’intérieur du boitier est placée au niveau de la prise ATX 24 broches, à 4 cm au-dessus de la carte graphique.
Le relevé des températures de la carte mère (sonde SYSTIN et CPUTIN) et de la carte graphique se fait à l’aide du logiciel CPUID HWMonitor.
De même pour le processeur, où l’on prend une moyenne des 4 cœurs.
Le ventilateur du H60 est configuré dans le bios par QFan Control comme suit :

0° –> 40° = 20%
40°–> 55° = 20% –> 100%
55° et + = 100%

On effectue les relevés avec la ventilation du boitier à 5 V et à 12 V sous :

OCCT CPU
OCCT CPU + démo en boucle de 3D Mark Fire Strike.

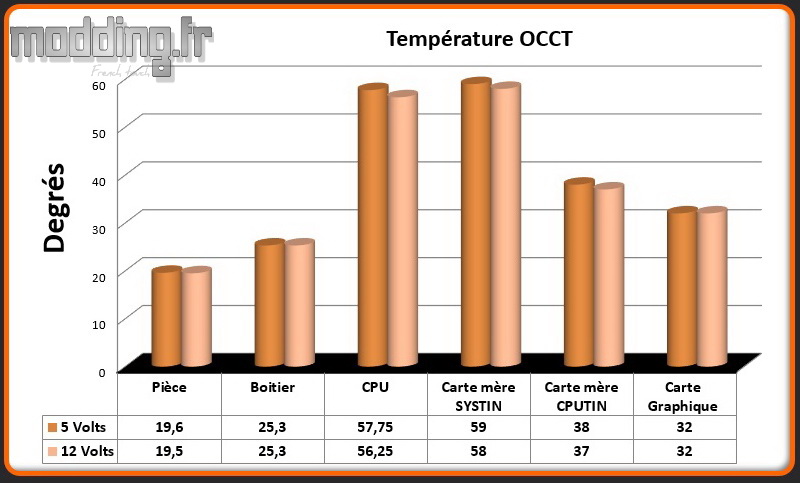

OCCT CPU

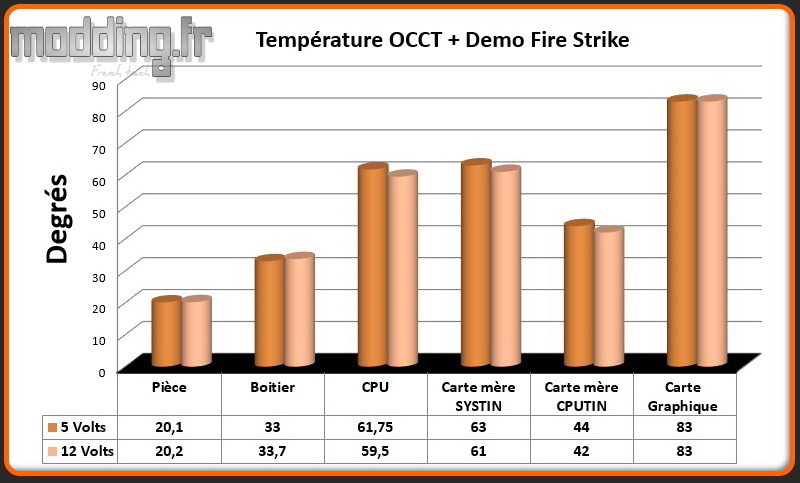

OCCT CPU + Fire Strike

Certes, nous constatons un gain minime lorsque le ventilateur du boitier passe de sa vitesse minimale à sa vitesse maximale.
Cependant, à lui seul, il ne peut pas générer un flux d’air efficace au sein du compartiment interne.

Nous allons comparer les résultats avec ceux relevés sur la configuration hors du boitier (Référence) et avec les boitiers précédemment testés embarquant cette configuration. Cela permet de comparer leur capacité à évacuer la chaleur engendrée par les composants.
Nous prenons seulement en compte les résultats du test du boitier effectué avec leurs ventilateurs alimentés en 12 V.
Les résultats sont exprimés en valeur delta, c’est-à-dire la différence avec la température de l’air ambiant.

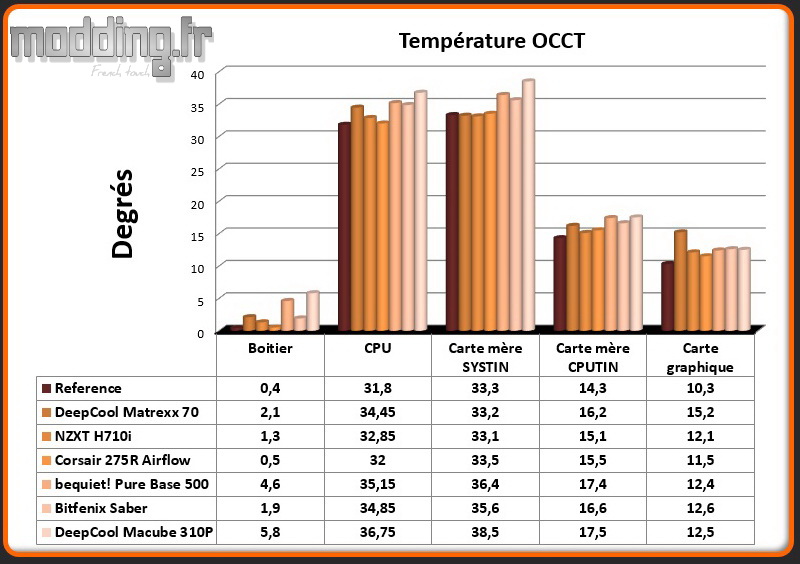

Comparatif OCCT CPU

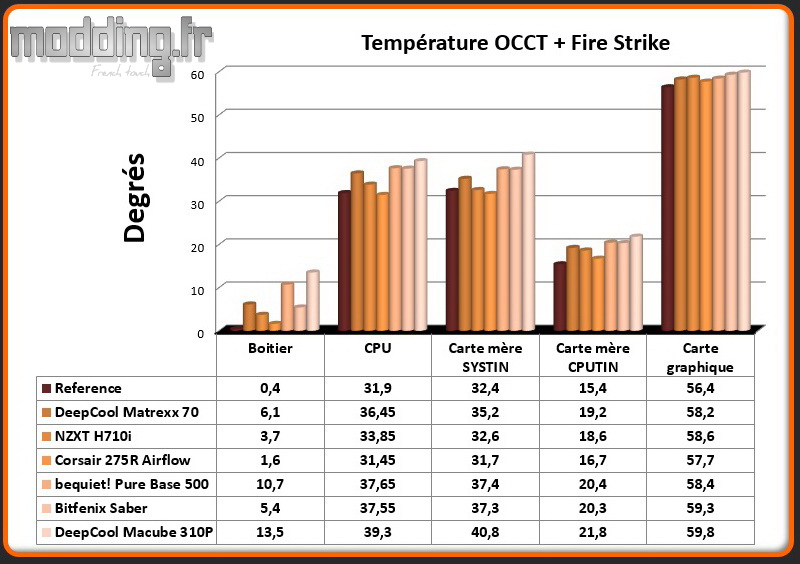

Comparatif OCCT CPU+Fire Strike

Sans une ventilation disposée à l’avant du boitier, le Macube 310P ne peut garantir un refroidissement efficace du processeur.
Ce n’est pas non les petites dimensions des ouïes latérales qui vont optimiser l’entrée d’air au sein du compartiment principal.
Ces contraintes expliquent la relative contre-performance du boitier, à nous d’équiper comme il se doit le Macube 310P afin d’en optimiser le flux d’air.
