Démontage :
La façade se démonte facilement. Elle est maintenue au châssis par 3 embouts “bâtonnet” sur chacun de ses bords.
En l’absence de large encoche sous le bord inférieur, nous positionnons les mains sur les côtés et l’on tire vers soi.

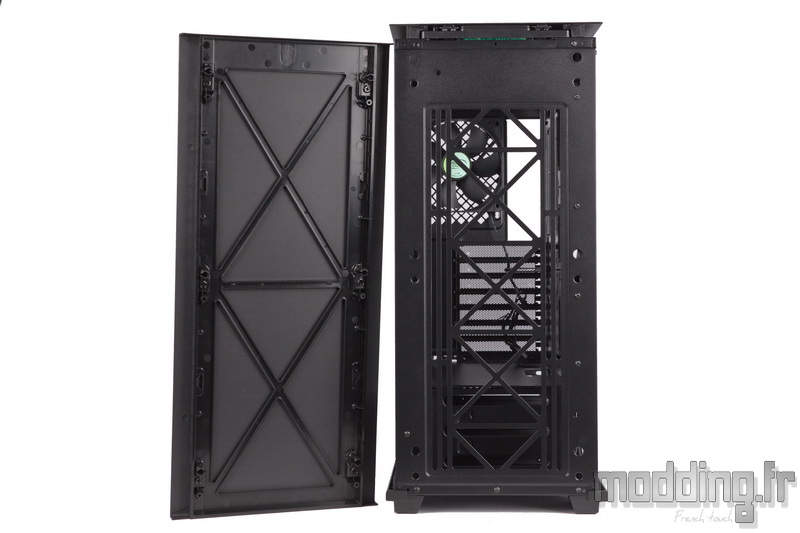

Nous retrouvons l’emplacement pour trois ventilateurs en 120 mm ou deux ventilateurs en 140 mm.
Les points de fixation pour chacun de ces diamètres arborent une forme oblongue permettant d’ajuster la hauteur du ou des ventilateurs.
Nous avons la possibilité d’installer un radiateur de Watercooling jusqu’au format 360 ou 280.

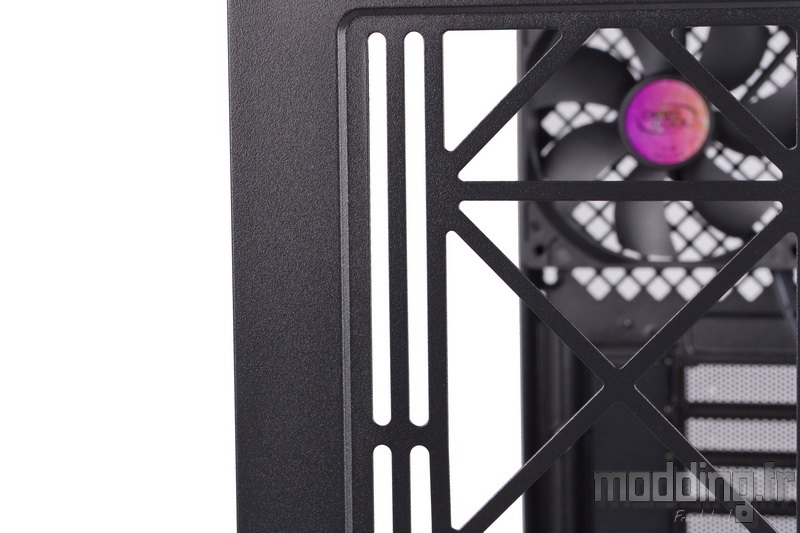

On remarque la présence de traverses obliques visant à améliorer la rigidité structurelle de cet emplacement. Cependant, l’épaisseur de l’acier est tellement fine à ce niveau que l’on va éviter d’interagir avec cette structure. On prend aussi soin de ne pas trop serrer les vis de ventilateur pour ne pas déformer ladite structure.

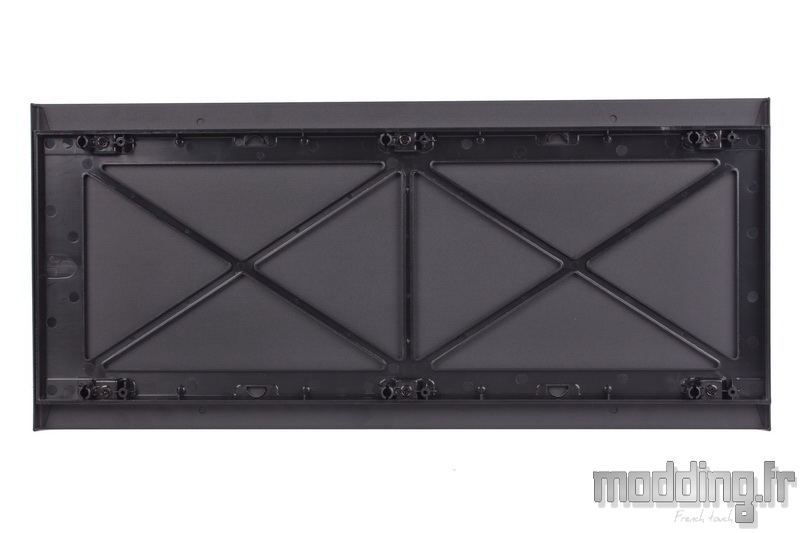

La façade en acier est associée à une armature en plastique afin d’assurer sa fixation sur le châssis…

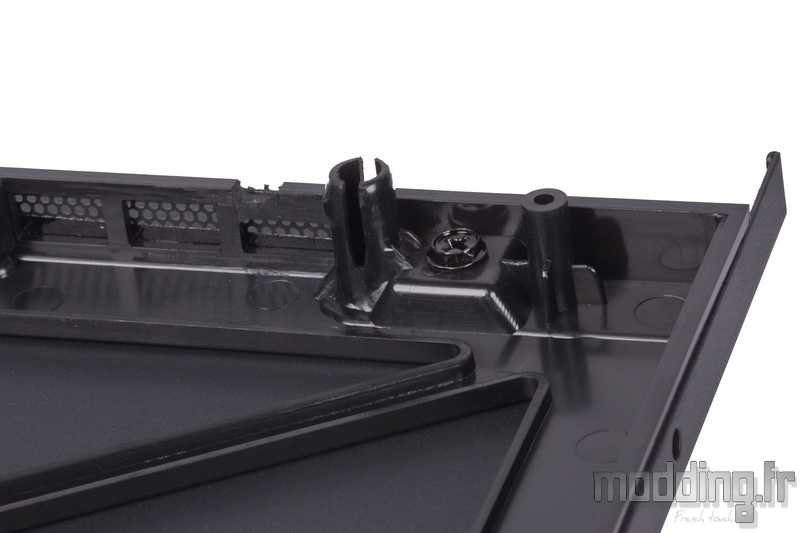

… Par l’intermédiaire de ces embouts “bâtonnet”.
Des vis permettent de retirer cette armature de la paroi en acier.
On constate que les ouïes latérales sont relativement “encombrées” par les montants en plastique de cette armature.

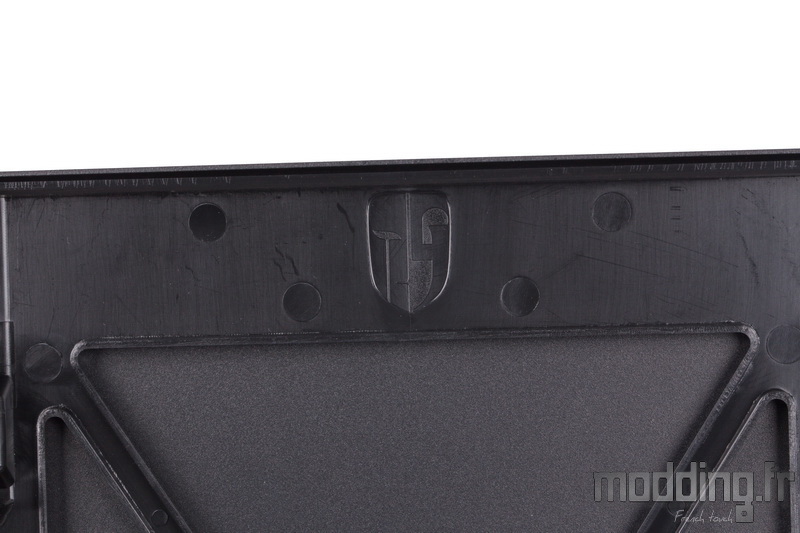

On distingue la présence du logo Gamer Storm gravé sur la matière plastique.
Le carénage du Top se retire de la même façon que la façade. Il n’est d’ailleurs point besoin de retirer cette dernière pour accéder à ce Top.

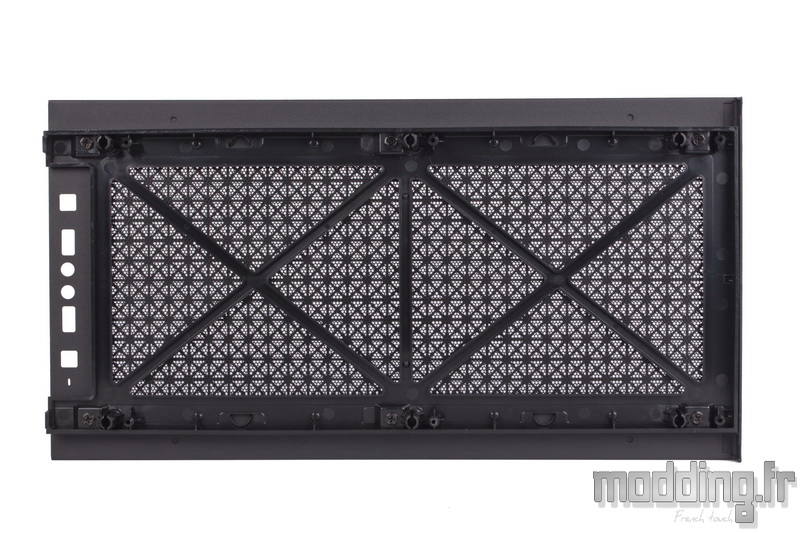

La paroi en acier est aussi associée à une armature en plastique disposant des embouts “bâtonnet” ainsi que des vis de fixation.
Sur notre version P du Macube 310, un filtre est pris en sandwich entre le carénage en acier et cette armature.

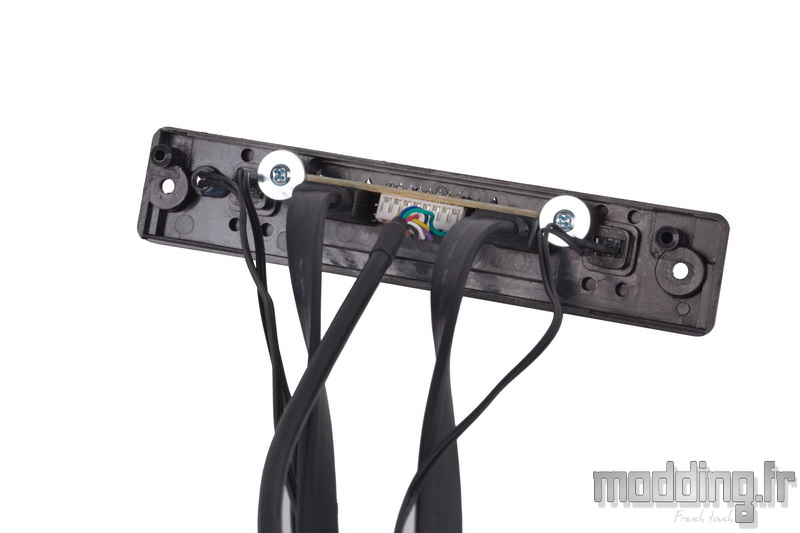

Le panneau des connectiques demeure indépendant du Top.
Il est fixé au châssis par deux vis.
Nous retrouvons dans la partie haute du châssis, l’emplacement pour trois ventilateurs en 120 mm ou deux ventilateurs en 140 mm.
Tout comme à l’avant du châssis, la paroi n’est pas bien épaisse, et ce malgré les traverses en place.
La forme oblongue des points de fixation permet d’ajuster la position des ventilateurs.

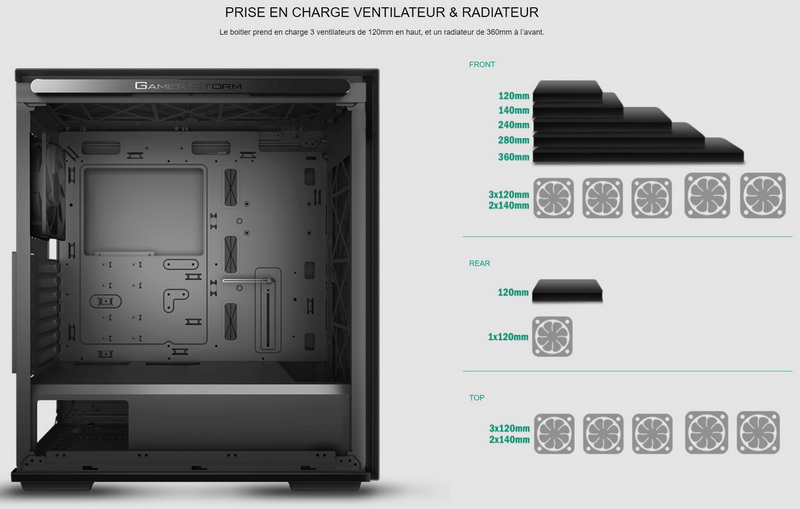

Ici, en se référant aux spécifications mentionnées sur le site, l’installation d’un radiateur de Watercooling n’est pas envisagée. Nous verrons les restrictions dans la section “montage”.

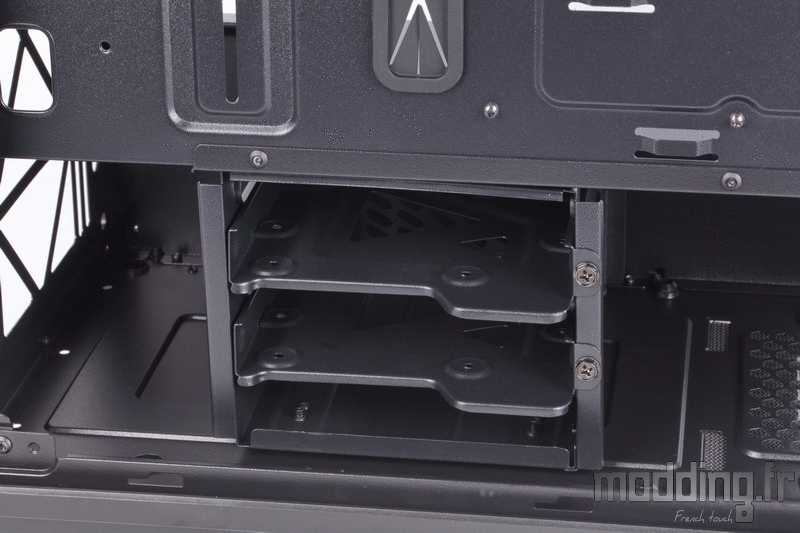

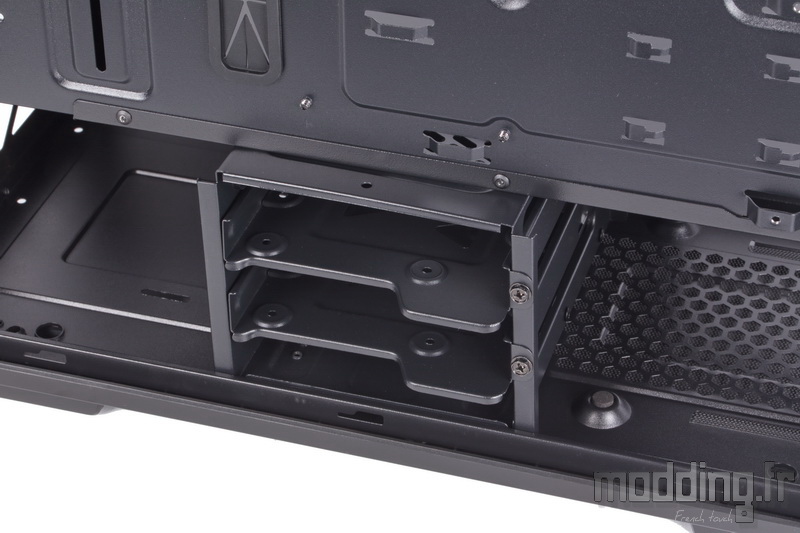

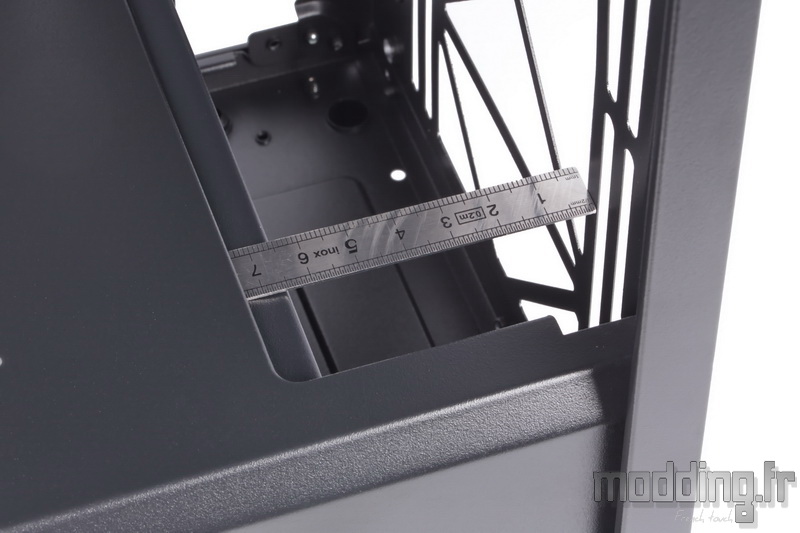

La cage HDD peut être décalée vers l’avant ou vers l’arrière du boitier d’une vingtaine de millimètres.
Cela libère un peu plus d’espace du côté du bloc d’alimentation, mais…
… Mais cela se fait au détriment de l’espace alloué à l’éventuel radiateur 360 que l’on installe à l’avant du châssis.
Nous avons vu que la fixation de la cage HDD se fait par 4 vis situées sous le châssis.
Cependant, une fois ces vis retirées, on se rend compte que nous ne pouvons pas déposer la cage HDD hors du châssis. Elle bloque contre le bord inférieur de ce dernier.
Si nous tenons vraiment à ôter cette cage du Macube 310P, il faut retirer les deux tiroirs et agir sur la structure pour la mettre plus à plat. Il n’est alors pas dit que nous pourrons lui faire retrouver sa forme d’origine.

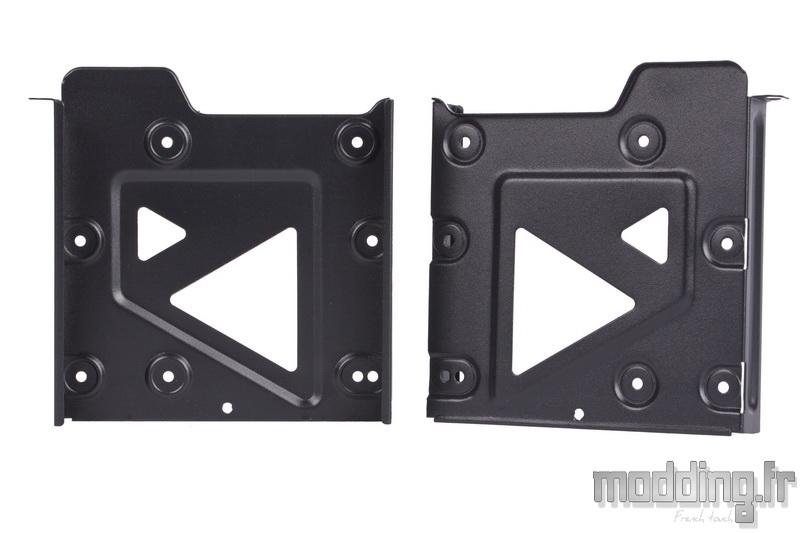

Les deux tiroirs de cette cage HDD sont en acier.
Cependant, nous remarquons l’absence totale de rondelles en caoutchouc visant à absorber les vibrations d’un disque dur… Cela est fort regrettable que DeepCool ait fait l’impasse sur ces petits accessoires alors qu’ils sont présents sur le Matrexx 70.
Ce n’est pas les trois patins en mousse inclus dans le bundle qui vont pallier ce problème.

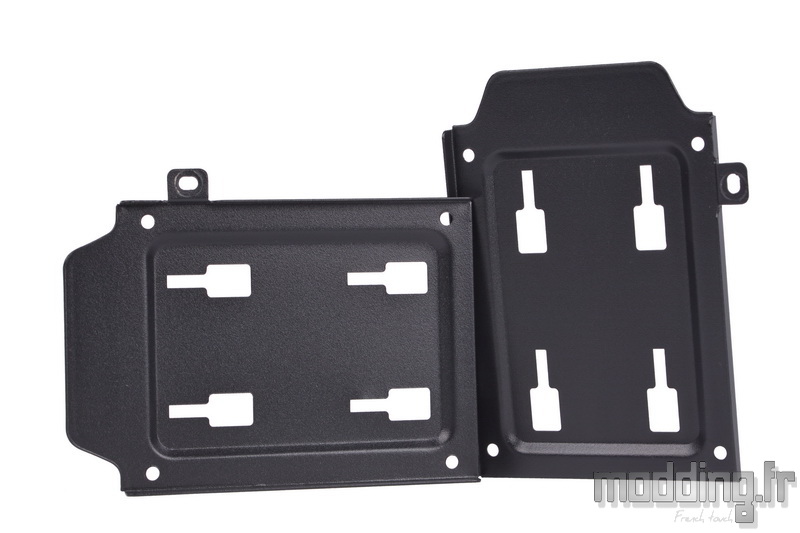

Les deux supports en acier pour SSD.

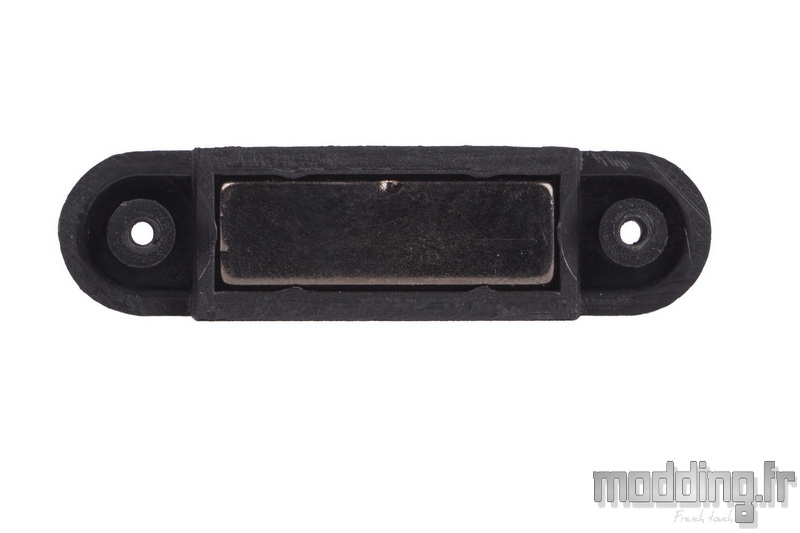

L’un des 4 modules magnétiques assurant la fermeture des portes latérales.
Ils sont fixés aux bords supérieurs du châssis par deux vis.
La force d’aimantation nous parait très correcte afin de garder les portes en position fermée.

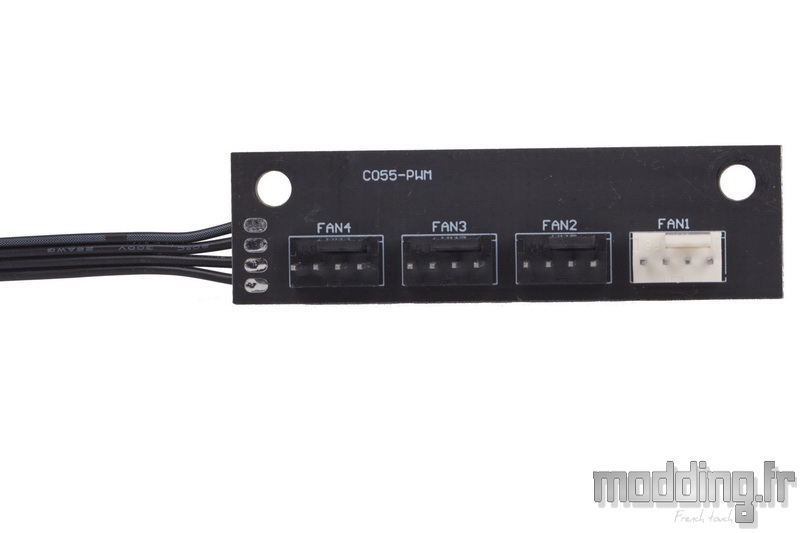

Le répéteur PWM.
Il permet de brancher 4 ventilateurs PWM sur une seule prise 4-pins de la carte mère. Ainsi le signal PWM est transmis sur l’ensemble des ventilateurs branchés sur ce Hub.
On note que l’une des prises (Fan 1) affiche une couleur blanche. Il s’agit de l’unique prise à avoir le fil “signal” connecté.
Il faut impérativement brancher au moins un ventilateur sur cette prise si nous voulons que la carte mère connaisse la vitesse de la ventilation. De ce fait, il est conseillé de brancher le même type de ventilateur sur ce répéteur.

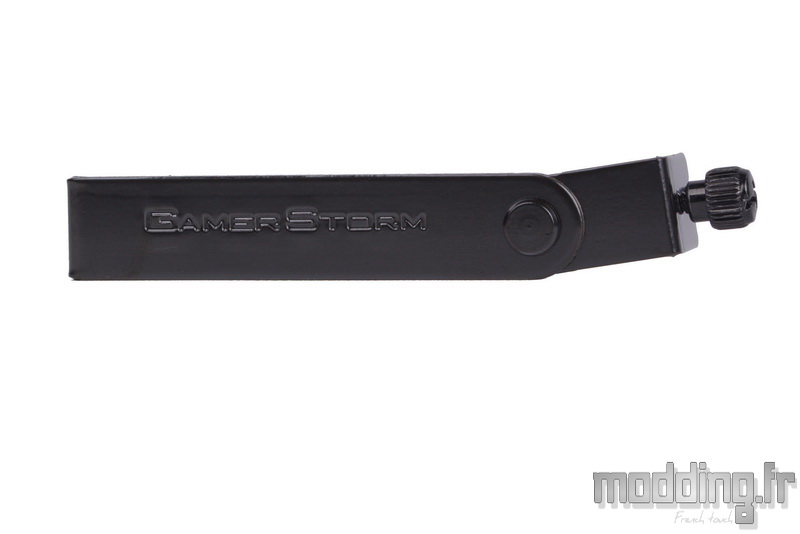

Le support pour carte graphique avec le nom de la branche Gaming de DeepCool frappé à même la structure en acier de la partie mobile.

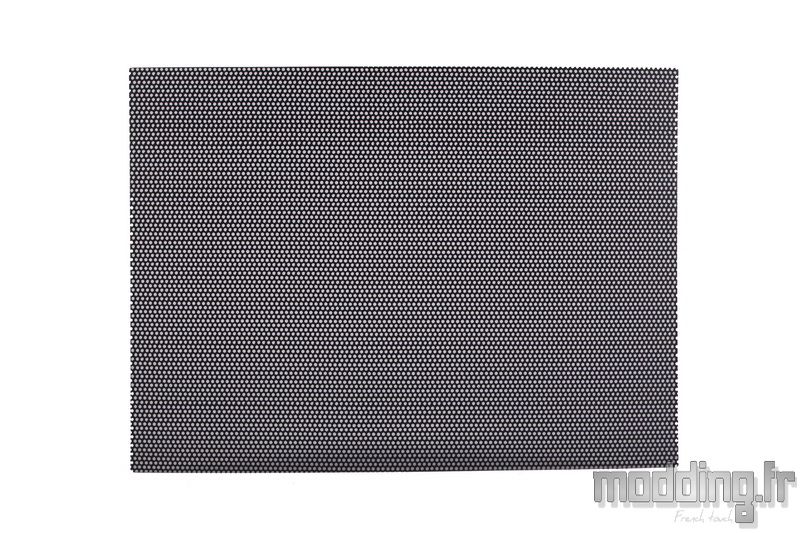

Le filtre amovible de l’emplacement de l’alimentation.

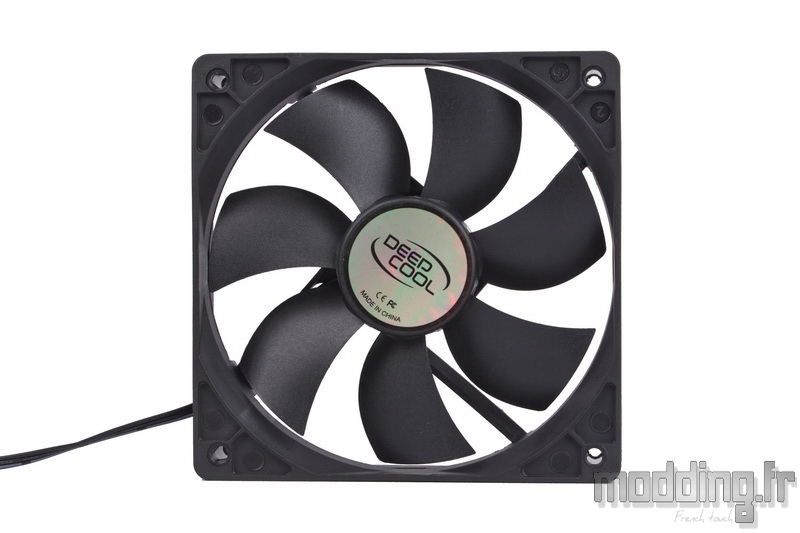

L’unique ventilateur présent dans le Macube 310P, et ce quel que soit le modèle.

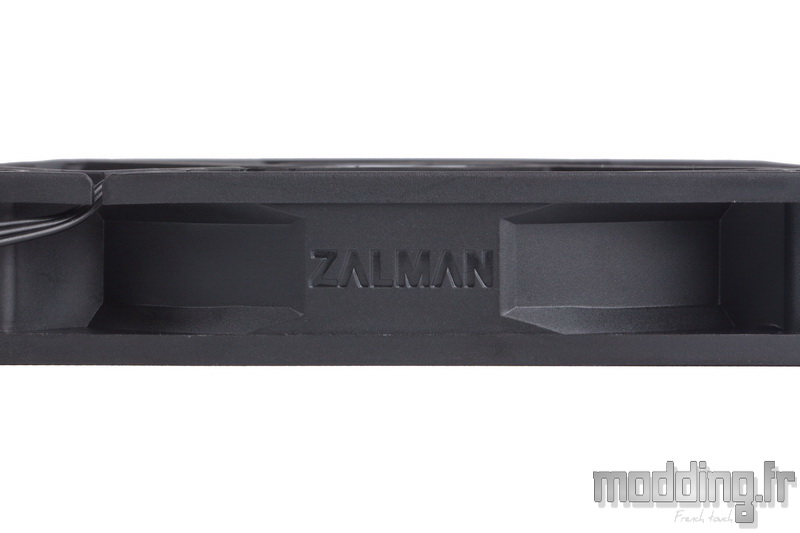

Cadre noir et pales noires, nous découvrons que ce ventilateur est issu de la marque Zalman dont le nom est gravé sur le bord du cadre.

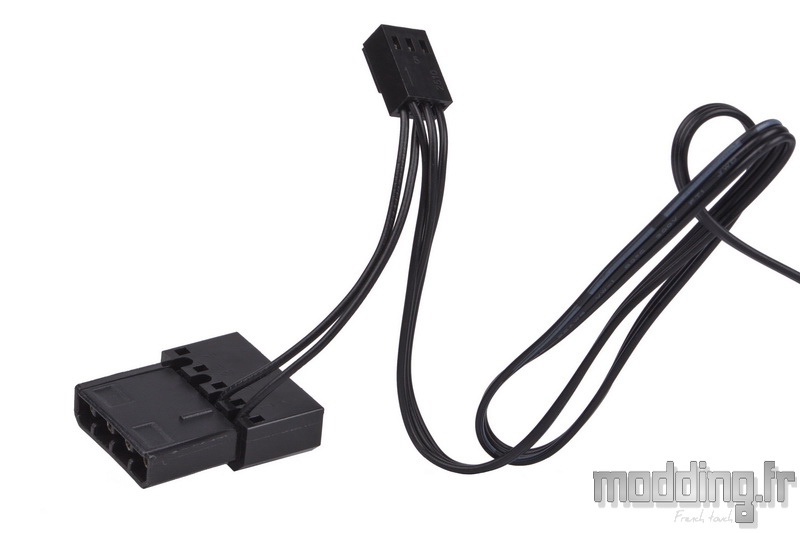

Son câble d’alimentation se termine par une prise 3-pins sur laquelle est repiquée une prise Molex.

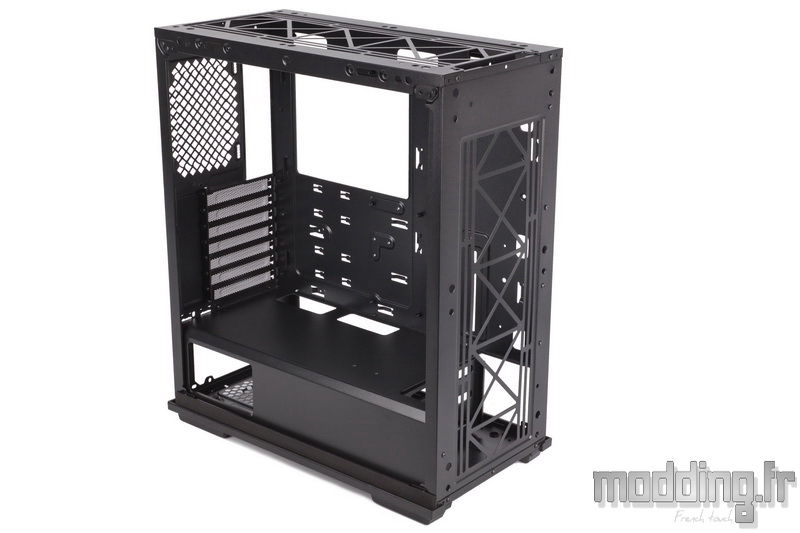

Mis à part les équerres PCI, tous les autres éléments en acier du châssis sont fixés entre eux par des rivets.
Les pieds demeurent démontables, mais 4 des 6 vis sont dissimulées sous les patins en caoutchouc et vu leur épaisseur, nous n’avons pas voulu risquer de les abimer.
