Montage :

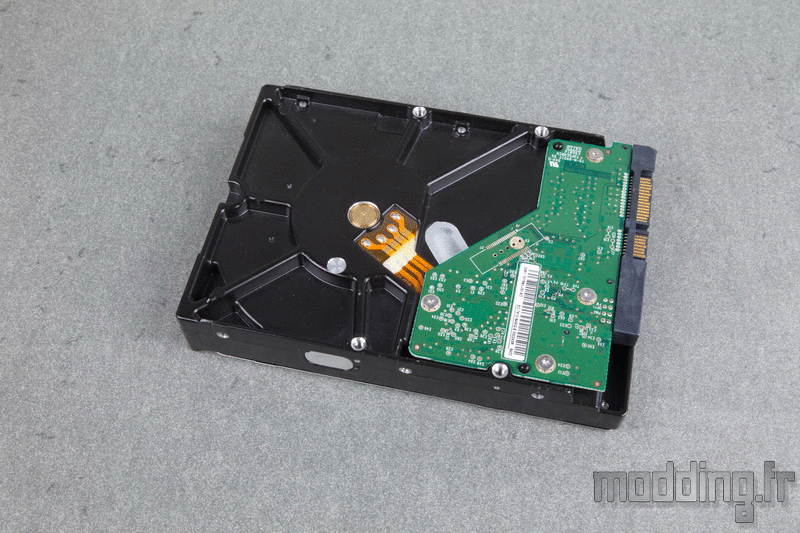

On commence par le montage du disque dur 3.5″.
Ce dernier vient reposer sur des rondelles en caoutchouc… Non, pas vraiment avec le Macube 310P, c’est dans le Matrexx 70 que cela se passe ainsi.
La fixation se fait par dessous.
Nous avons besoin d’un tournevis et de 4 vis UNC 6.32 incluses dans le bundle.
Le principe est le même pour fixer le SSD au niveau de ce tiroir.
Si ce n’est qu’on utilise des vis de type M3.
Dans les deux montages, on prête attention à l’orientation de l’unité de stockage de façon à avoir sa connectique vers l’avant du tiroir, là où le bord présente une large encoche.
Il ne reste plus qu’à glisser les tiroirs au sein de la cage HDD et les enfoncer jusqu’en butée.
On assure leur fixation à l’aide d’une simple vis UNC-6.32.
Il n’en est nullement mentionné dans le guide d’utilisation, cependant le Macube 310P dispose d’un autre emplacement pour disque dur 3.5″.
A l’avant du plateau de la carte mère, nous avons 4 points de fixation dédiés à ce composant.
Mais ici aussi, DeepCool ne fournit pas les rondelles en caoutchouc afin d’absorber les vibrations du disque dur.
Quant à la place liée à l’épaisseur de ce dernier, le profil de la porte controlatérale permet justement de s’adapter à cet excédent.

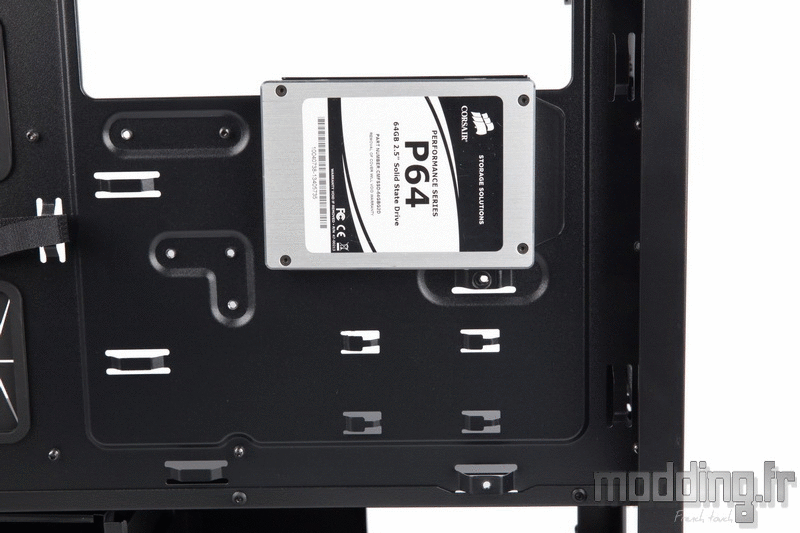

Nous avons deux autres emplacements dédiés au SSD.
Ils passent par l’installation du SSD sur un support spécifique.
La fixation se fait par en dessous avec 4 vis M3.
On glisse ensuite le duo support/SSD dans les encoches prévues à cet effet.
Une vis permet de garantir la bonne fixation du support à l’arrière du plateau de la carte mère.
Concernant l’installation de l’alimentation, DeepCool préconise de ne pas dépasser les 160 mm de profondeur.
Forcement, les 180 mm de notre HX750 présentent un “leger” problème quand il s’agit de glisser le bloc sous le cache-alimentation (du côté des coulisses…).
La solution est de retirer les vis de la cage HDD afin de la décaler tout à l’avant du boitier et de la remettre en place une fois que nous avons installé l’alimentation.
Nous recommandons de brancher les différents câbles nécessaires à la configuration avant de finaliser l’installation du bloc.
Une fois la cage HDD dans sa position initiale (centrale), il reste tout juste de la place pour le câblage.

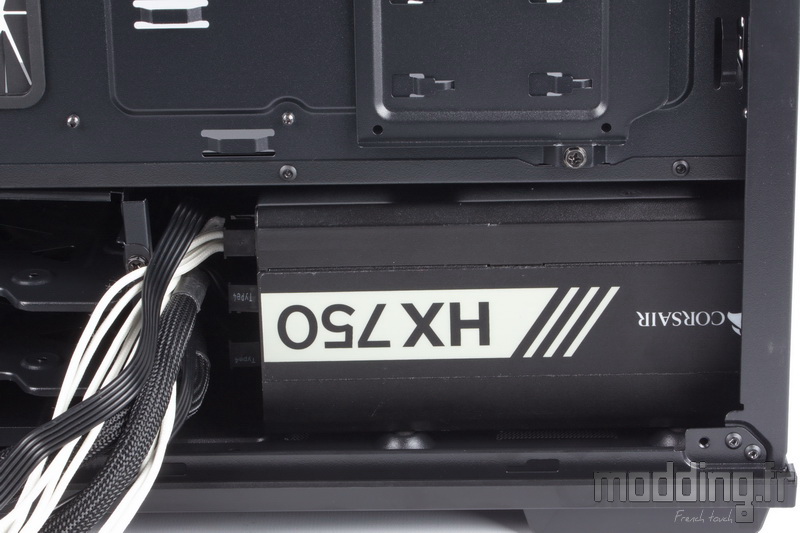

La fenêtre positionnée sur la partie arrière du flanc du cache-alimentation permet donc de voir le côté du bloc.
Comme nous l’avons dit, certains blocs se prêtent volontiers au jeu, d’autres moins.
A nous alors de modifier l’étiquette en conséquence.
Cet aspect du Macube 310P ne nous semble pas réellement indispensable, par contre la présence d’un support dédié à l’alimentation est à notre avis plus intéressante.
Il permet de glisser le bloc par l’arrière du boitier.
Ainsi, nous pouvons facilement rajouter les câbles rien qu’en faisant glisser le bloc dans son logement et nous avons moins de contraintes quant à sa mise en place que lorsque nous insérons le bloc par les coulisses.
Nous installons ensuite la carte mère sur ses entretoises. Il est à noter qu’aucune d’entre elles ne dispose de déport afin de faciliter le centrage de la carte mère.
La fixation passe par des vis de type M3.
Nous n’avons aucun problème pour glisser le câble CPU au travers de son ouverture spécifique et effectuer le branchement.
Pouvons-nous installer un radiateur de Watercooling dans la partie haute du châssis ?
La place demeure comptée !
Notamment en ce qui concerne un radiateur au format supérieur à 240.

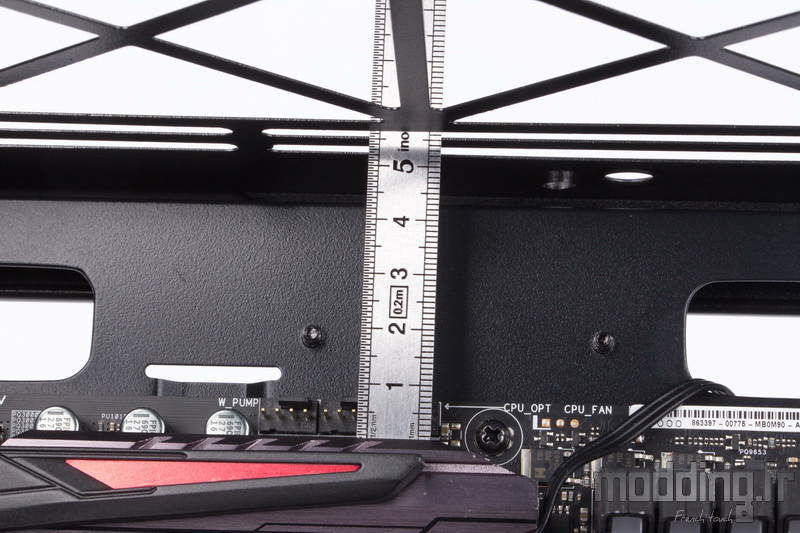

Nous constatons que l’on bute contre les différentes prises “Fan” positionnées sur le bord supérieur de la carte mère.
Sans parler de la prise CPU qui réduit la distance à 45 mm.
Donc même un AIO ne peut prendre place sur cet emplacement et l’on comprend pourquoi DeepCool ne mentionne pas l’installation d’un quelconque radiateur dans le haut du Macube 310P.

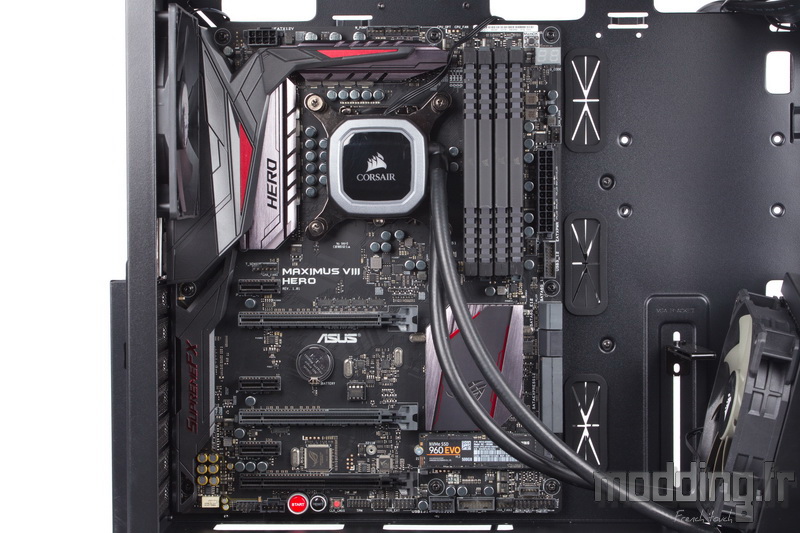

Cependant, la mise en place d’un AIO 120 demeure possible comme on peut le voir avec notre H60 positionné juste au-dessus de l’emplacement des barrettes mémoires.
La forme oblongue des points de fixation permet d’ajuster la position du radiateur de notre H60.

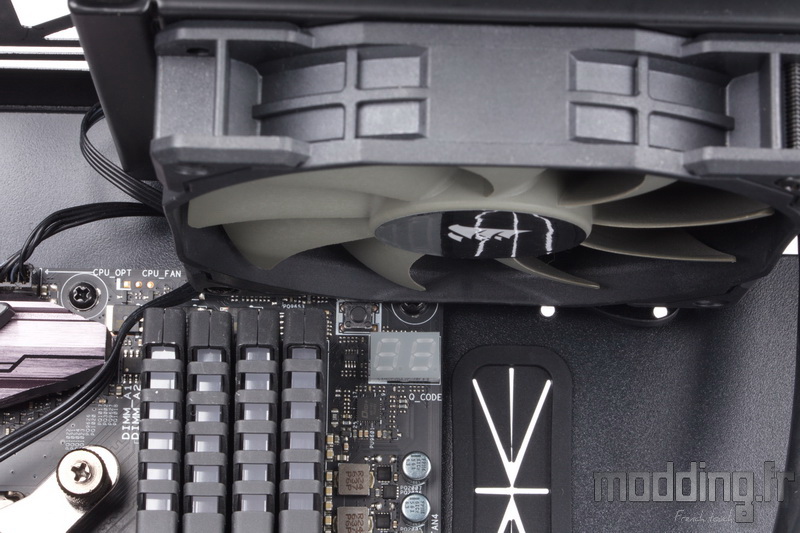

Mais comme en témoigne cette photo, on a vite fait de buter contre les prises “Fan” de notre carte mère pour peu que l’on veuille reculer le radiateur.
Nous n’avons constaté aucun souci lors de l’installation de notre carte graphique.

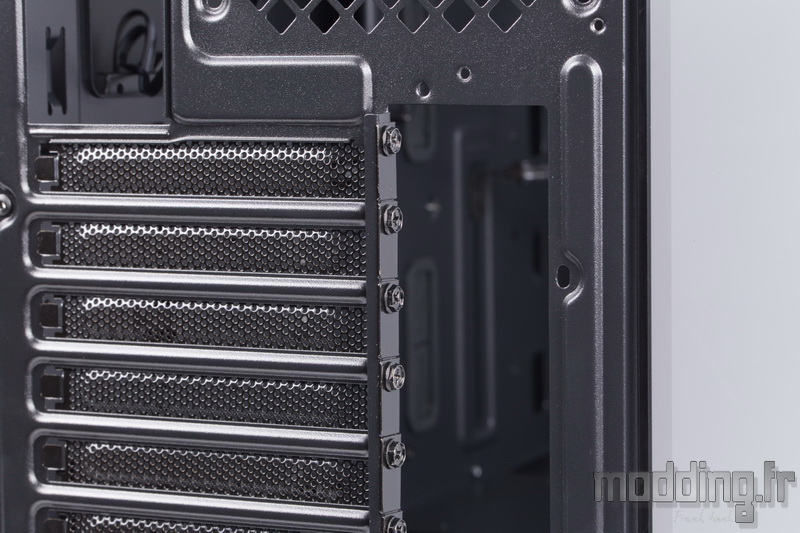

La fixation se fait donc à l’extérieur du boitier.
Le Macube 310P dispose de 330 mm de clairance pour la carte graphique, cependant il faut aussi composer avec les éléments que nous logeons dans la partie avant du compartiment principal.

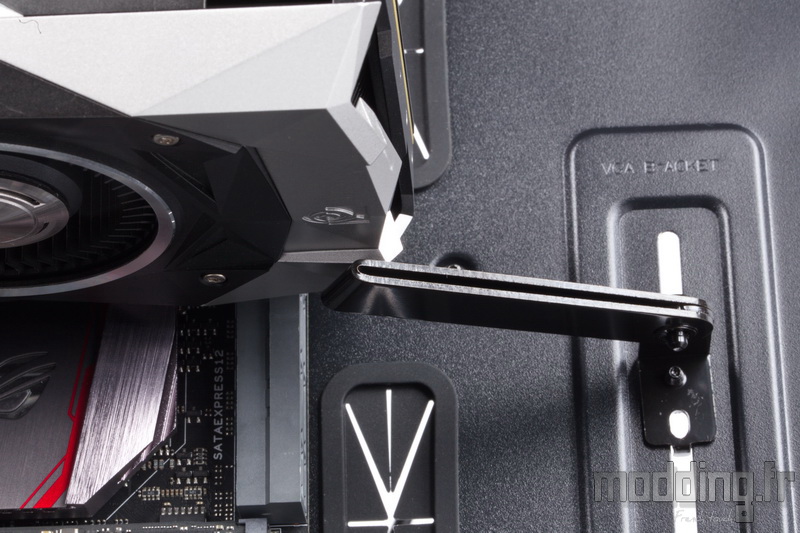

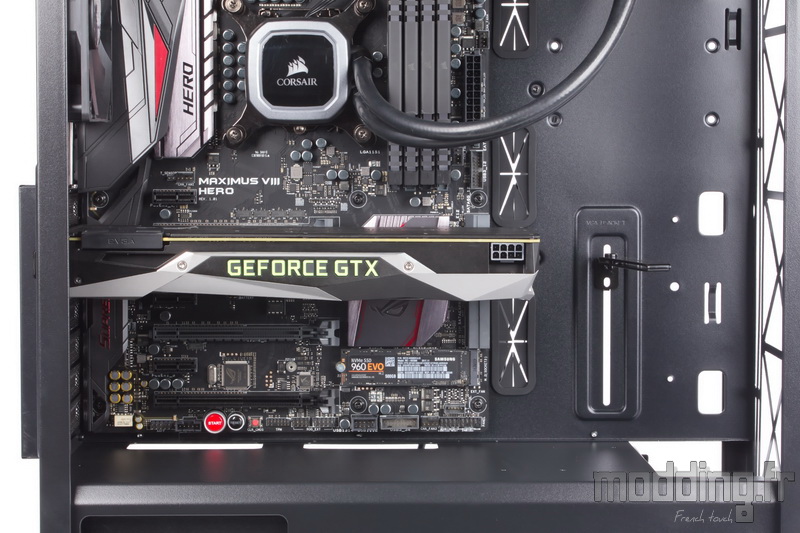

Nous réglons la hauteur du braquet et ajustons sa partie mobile afin qu’elle se place sous le carénage de la carte graphique tout en se positionnant à distance de la ventilation de cette dernière.
Cet accessoire vient soulager le poids de la carte graphique et évite ainsi qu’elle ne ploie au fil du temps.
Nous glissons le câble audio par son ouverture dédiée, ainsi que les câbles du boitier par la seconde ouverture présente sur la partie supérieure du cache-alimentation.

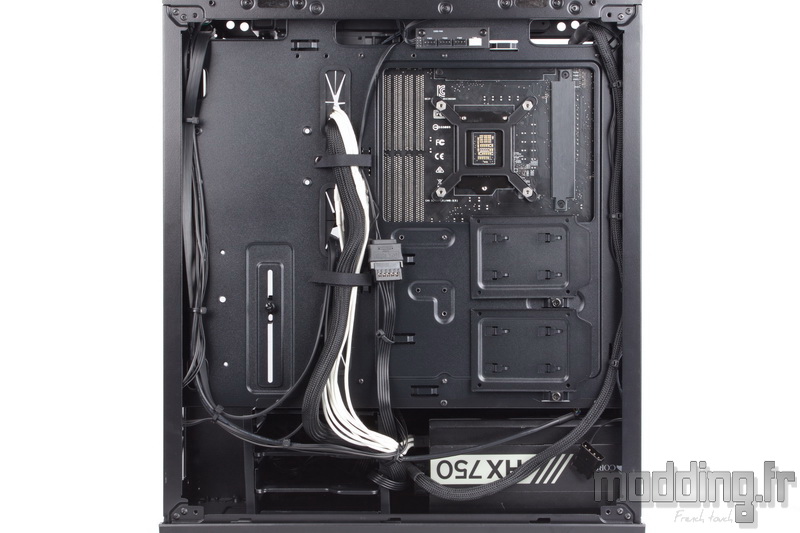

Les nombreux points d’ancrage et les deux bandes Velcro, au niveau des coulisses, facilitent le rangement des câbles.
L’accès à l’arrière du Socket est optimal.
Nous effectuons le branchement des différents câbles issus de l’alimentation.
Sur un plan Aircooling, nous disposons de 165 mm pour le ventirad avant qu’il ne rentre en contact avec le panneau en verre trempé.

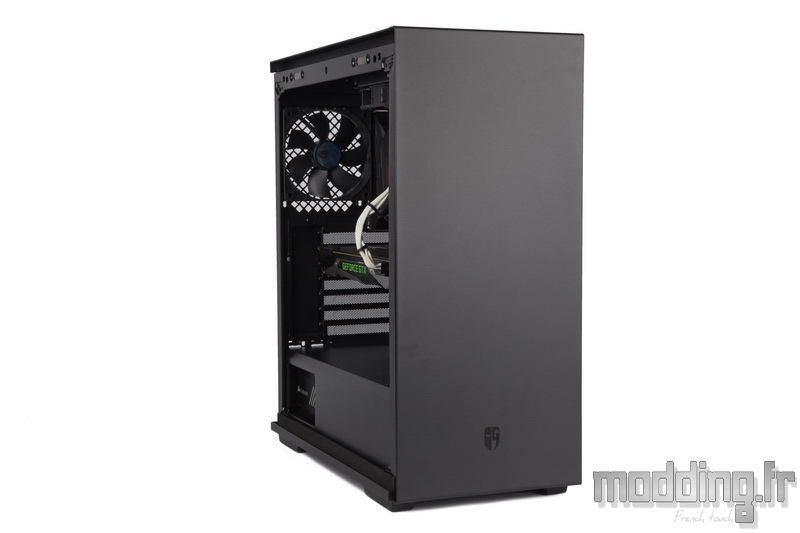

Nous remettons en place les portes latérales.

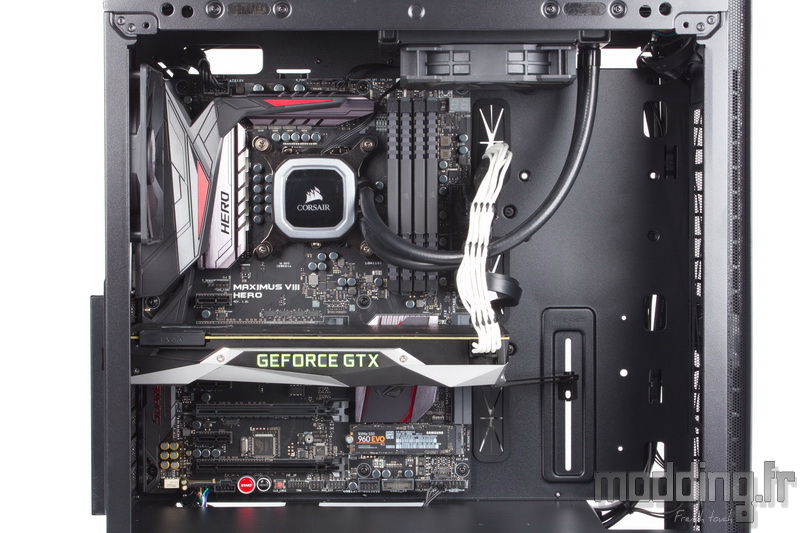

L’aspect fumé du verre trempé se révèle léger, mais permet cependant de dissimuler les détails de notre configuration et notamment le câblage présent dans le compartiment principal.
A moins de présenter un aspect clair comme notre câble PCIe.
Point de version RGB pour l’ensemble des modèles Macube 310, DeepCool nous laisse le soin d’équiper (ou non) le boitier de quelques LED que ce soit sous la forme de bande de LED ou de ventilateurs rétroéclairés.
