L’intérieur :

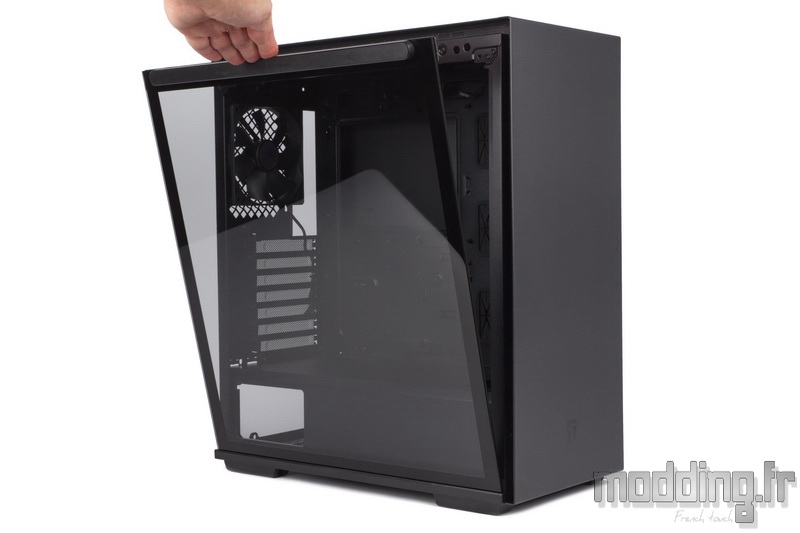

Afin de déposer la porte en verre trempé, nous n’avons qu’à agir sur la poignée en la tirant vers soi ce qui libère le panneau de son emprise magnétique et permet de la basculer vers le bas.
On accompagne le mouvement, car même si le verre se loge dans une goulotte au niveau de son bord inférieur, il serait dommage qu’il soit emporté par son élan…
A ce moment, toujours en prenant le panneau par sa large poignée, nous soulevons la porte afin de retirer son bord inférieur de ladite goulotte.

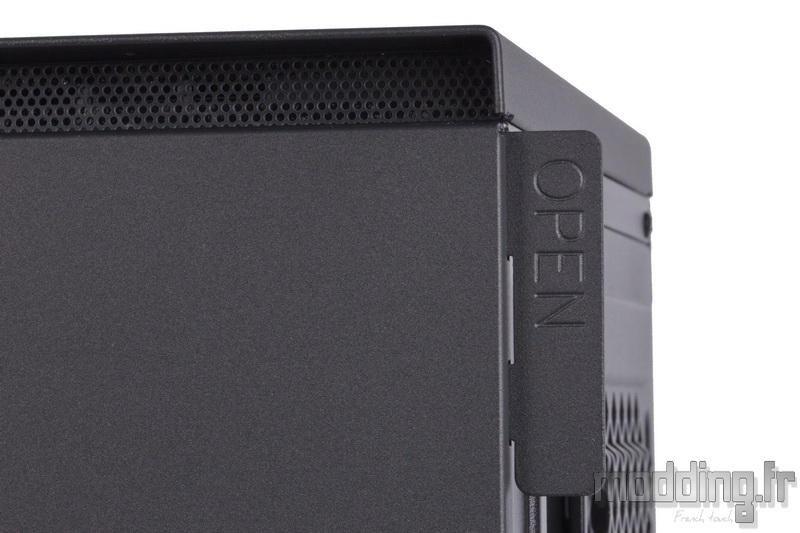

Il est de même pour la porte controlatérale si ce n’est que l’on agit sur le taquet “OPEN” pour l’ouvrir.
L’intérieur du Macube 310P est tout de noir vêtu, et ce quel que soit le coloris externe du boitier.
On note que l’aspect fumé de la vitre revêt une teinte grise.
Cette photo nous permet de mieux visualiser le rail créé par l’élargissement de la structure des pieds afin d’accueillir le bord inférieur du verre trempé.
Cela facilite grandement la repose du panneau.
Une bande en mousse court tout le long du bord inférieur du châssis en acier afin d’amortir le contact avec le verre.
Le processus est identique pour la porte en acier controlatérale.
Cependant, DeepCool rajoute une baguette en plastique dont le profil lui permet de s’ancrer en plus sur le bord inférieur du châssis.

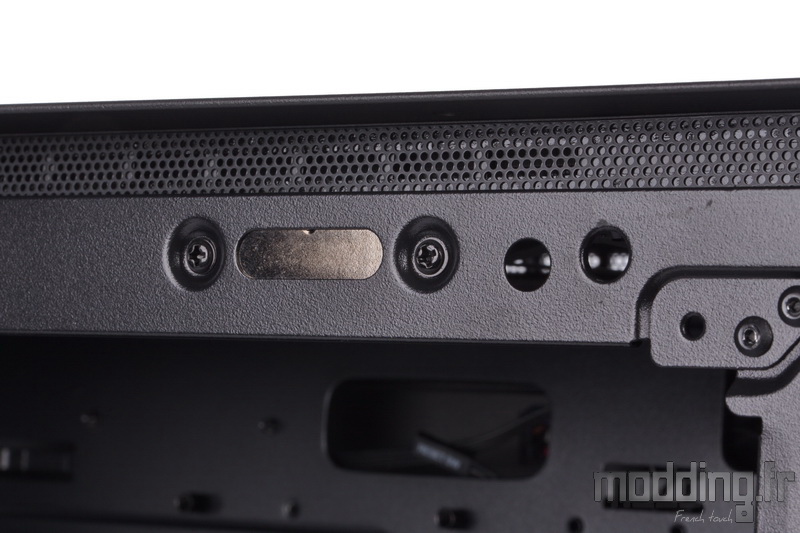

Le système de fixation du bord supérieur de chacune des portes passe par deux aimants fixés au châssis.
A leur côté, nous avons un orifice rond dans lequel vient s’insérer le…
… Plot de même forme prenant place sur la baguette en acier fixé au panneau en verre trempé. Ces plots assurent ainsi le centrage des portes lors de leur repose.
On remarque la présence d’un léger relief sur cette structure qui reprend les mêmes dimensions et aspects de chaque aimant afin de garantir efficacement le lien entre les deux structures.
La force d’aimantation nous a paru largement suffisante et à aucun moment les portes latérales ne se sont ouvertes de façon inopinée.

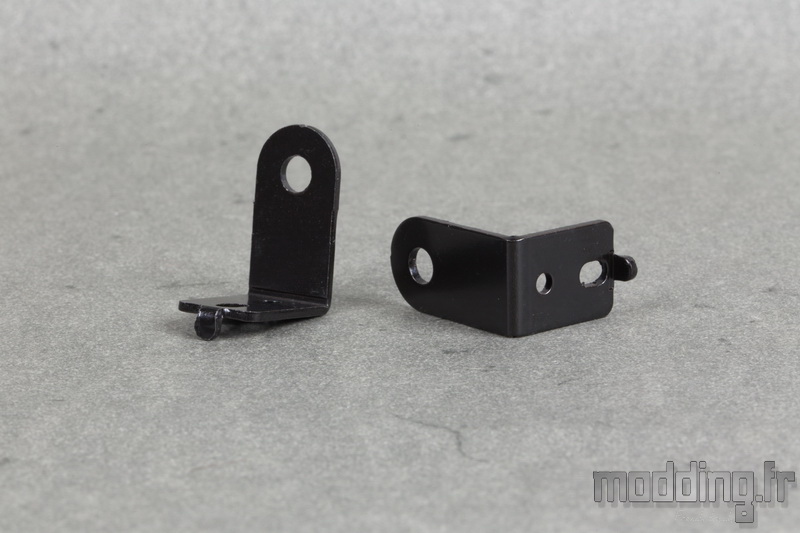

Cependant, ce système magnétique peut montrer quelques signes de faiblesses dans le cas où nous serions amenés à transporter le boitier. C’est là qu’interviennent les petites équerres incluses dans le bundle.

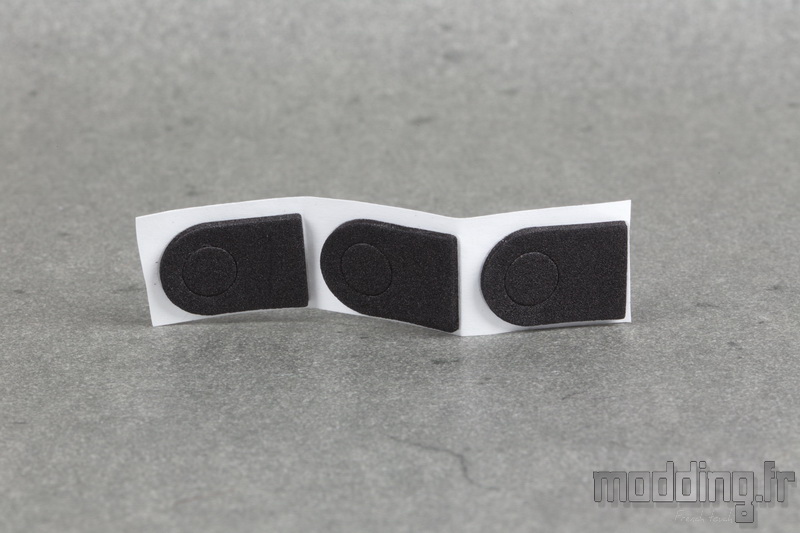

Nous disposons les patins en mousse sur leur face interne et nous utilisons les deux vis à mains pour les fixer à la paroi arrière du châssis.
Chacune des équerres se charge alors de sécuriser les portes latérales.
Il vaut mieux parfois prendre quelques précautions lorsque nous sommes à transporter un boitier PC.
DeepCool opte pour une répartition dans le sens de la hauteur avec la présence d’un cache-alimentation sur toute la partie basse du boitier.
Un aménagement devenu un classique du genre, mais nous allons voir que la marque intègre quelques astuces.
Le plateau de la carte mère est doté d’une large ouverture afin d’accéder à l’arrière du Socket.
Les entretoises sont d’ores et déjà en place.
Le Macube 310P se contente d’accueillir une carte mère jusqu’au format ATX.

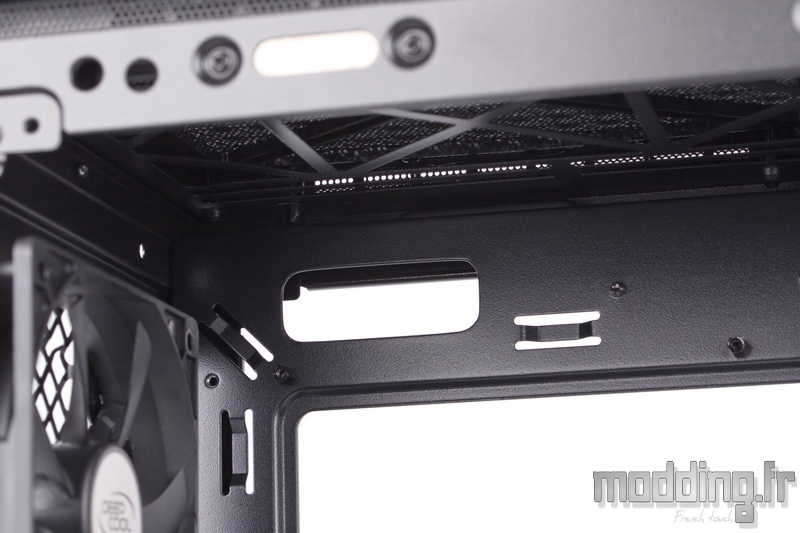

Une ouverture positionnée dans le coin supérieur et arrière du plateau de la carte mère permet de glisser le câble CPU ainsi que le câble d’alimentation du ventilateur arrière du boitier.

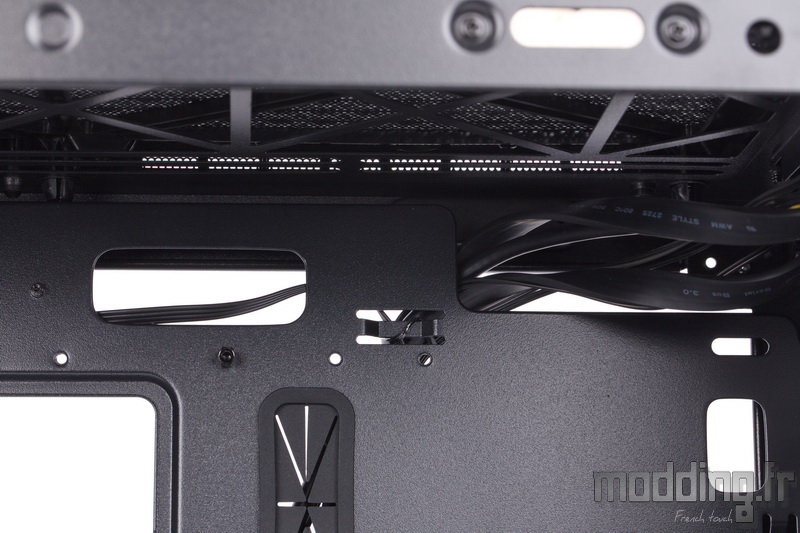

Deux autres ouvertures sont positionnées toujours sur le bord supérieur du plateau, mais plus à l’avant du châssis.
Les câbles issus du panneau des connectiques se faufilent par le passage le plus antérieur.
Trois passages de câbles se positionnent juste devant l’emplacement de la carte mère.
Ces ouvertures disposent de grommet.

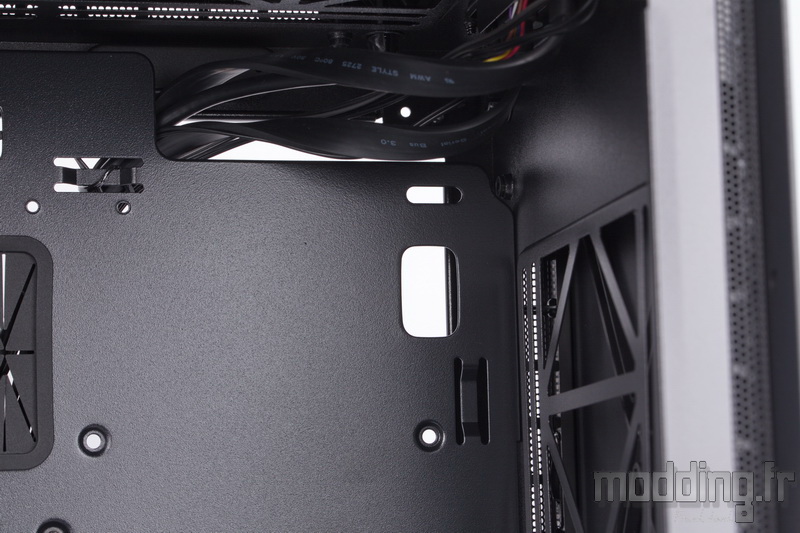

Tout contre la paroi frontale du châssis, nous avons d’autres ouvertures de plus petite taille.
Elles permettent notamment de glisser les câbles des éventuels ventilateurs que l’on peut installer sur cette paroi.

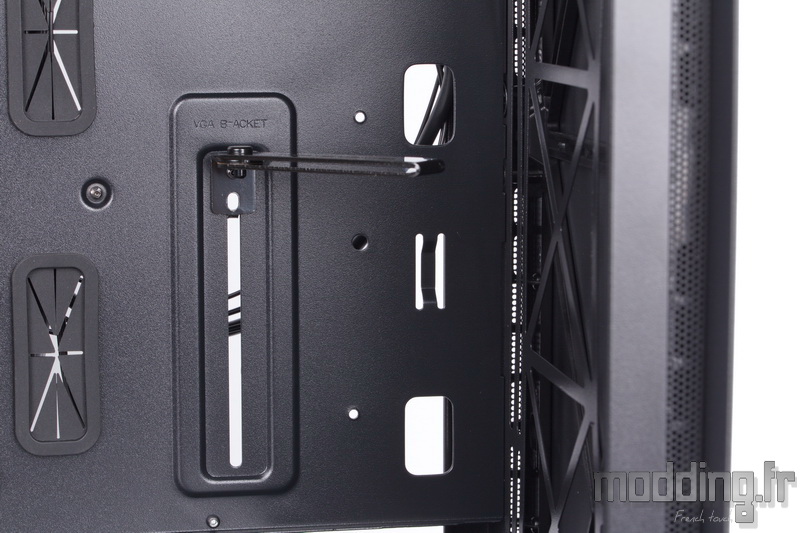

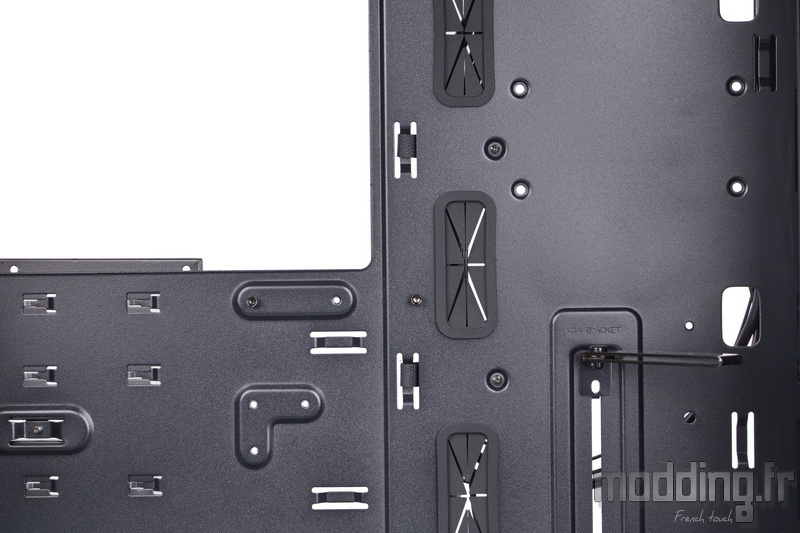

A proximité des deux autres petites ouvertures positionnées plus bas sur le plateau de la carte mère, nous avons un accessoire dénommé “VGA BRACKET”.
DeepCool équipe son Macube 310P d’un support pour carte graphique afin d’éviter que cette dernière ne ploie sous son poids.
La barrette en acier est fixée sur une petite équerre tout en laissant sa rotation libre pour ajuster sa position sous la carte graphique et éviter d’entrer en contact avec la ventilation de celle-ci.
L’équerre est elle-même fixée au châssis sur un rail qui permet de régler sa hauteur.
Cependant, nous aurions aimé que le braquet dispose d’un habillage en caoutchouc. On peut toutefois utiliser le troisième patin en mousse des petites équerres.
Un cache-alimentation, en acier, prend place dans la partie basse du châssis, délimitant ainsi le compartiment inférieur dans lequel nous avons une cage HDD ainsi que l’emplacement de l’alimentation.
L’angle engendré par le plateau supérieur du cache-alimentation et son flanc présente un aspect biseauté.

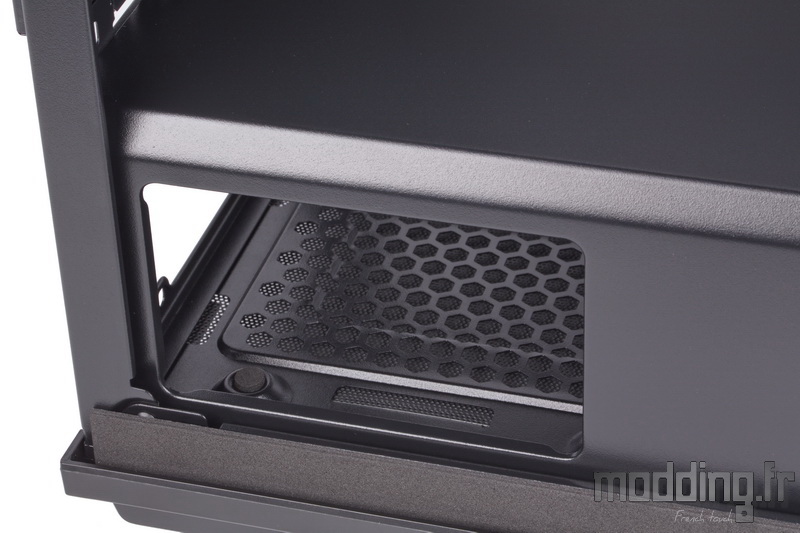

DeepCool met en place une fenêtre sur le flanc du cache-alimentation afin de rendre visible la paroi latérale du bloc.
En effet, certains blocs disposent d’un affichage RGB voire un écran LCD sur le côté. A défaut, nous aurons toujours le nom de l’alimentation visible, à condition que le logo tombe bien en face de la fenêtre.
C’est un peu la mode actuelle de dissimuler le bloc tout en laissant entrevoir le côté de son carénage…
Nous disposons d’une large ouverture permettant l’installation d’un radiateur de Watercooling à l’avant du boitier.
En prenant en compte la structure de la cage HDD débordant légèrement sur cet espace, nous disposons d’un peu plus de 70 mm.
Avec une épaisseur de 25 mm pour la ventilation, nous allons pouvoir installer un radiateur jusqu’à 45 mm d’épaisseur (taille maximale 280 ou 360).
A proximité de cette large ouverture, nous remarquons la présence de deux orifices taraudés.
Quid de leur fonction…
On n’en sait rien !
Nous n’avons trouvé aucune explication nous éclairant sur leur utilité, un peu comme pour les équerres du bundle…

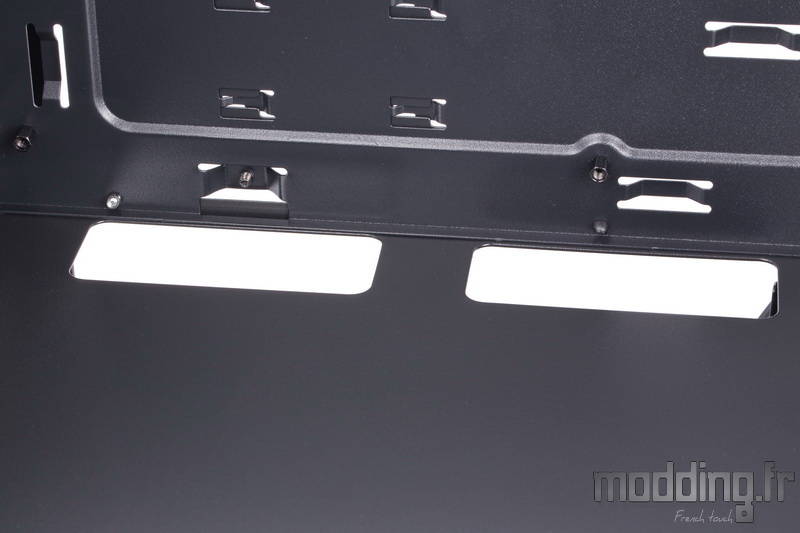

Deux ouvertures sont disposées sur le bord interne du cache-alimentation afin de glisser les différents câbles qui se connectent sur les prises présentes sur le bord inférieur de la carte mère.

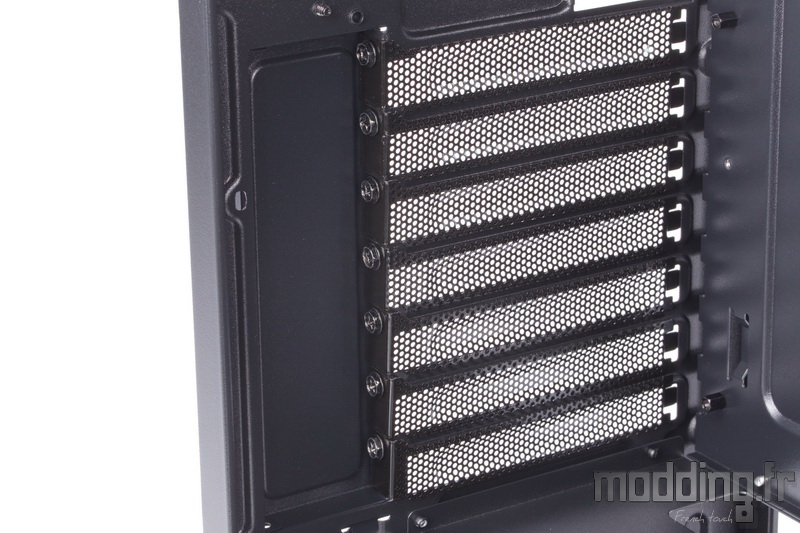

En remontant vers l’arrière du boitier, nous retrouvons les 7 équerres PCI fixées par des vis classiques.

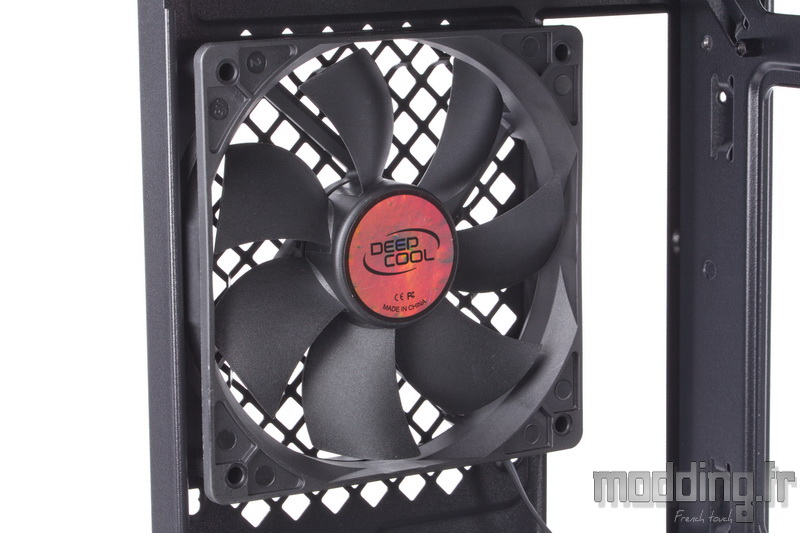

Juste au-dessus, l’emplacement de ventilation est occupé par un ventilateur en 120 mm placé en extraction.
Ne vous fiez pas à la couleur rougeâtre de la pastille adhésive arborant le logo DeepCool car il s’agit d’un reflet dû à son aspect métallisé qui change de couleur en fonction de notre angle de vue.
Dans la partie haute du châssis, nous avons un emplacement pouvant accueillir jusqu’à 3 ventilateurs en 120 mm ou deux ventilateurs en 140 mm.
Trois autres ventilateurs en 120 mm peuvent aussi prendre place à l’avant du châssis. Un emplacement qui peut aussi accueillir jusqu’à deux ventilateurs en 140 mm.

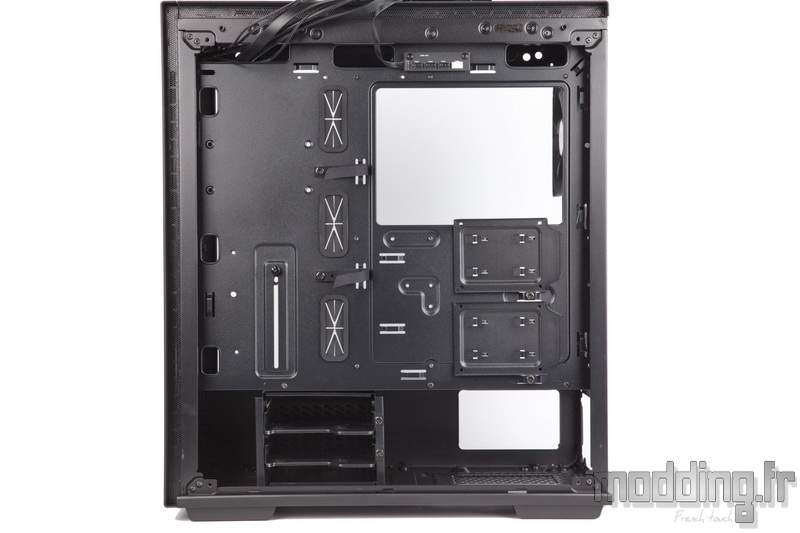

Les coulisses du Macube 310P.
Les câbles issus de la connectique du boitier sont tous de couleur noire, et ce même au niveau de la prise interne des ports USB 3.0.
A noter que le câble de ces derniers adopte un profil plat.

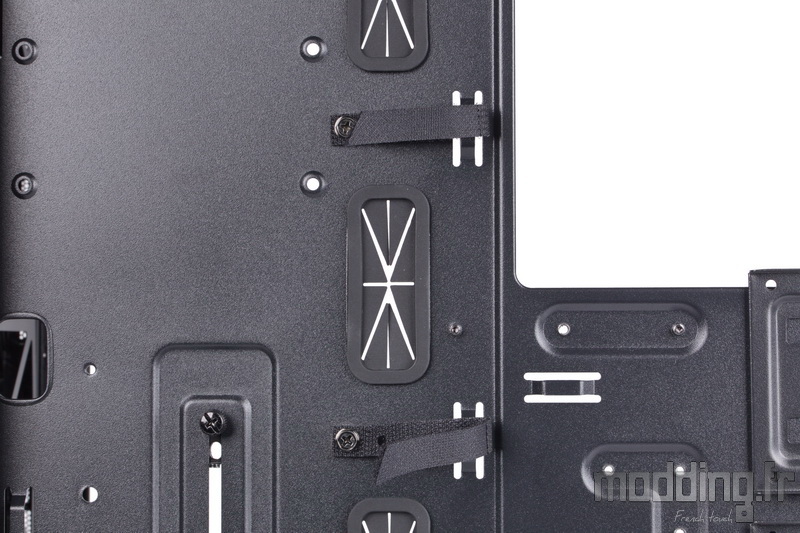

DeepCool installe deux bandes Velcro afin de fixer notamment le gros câble ATX de l’alimentation.

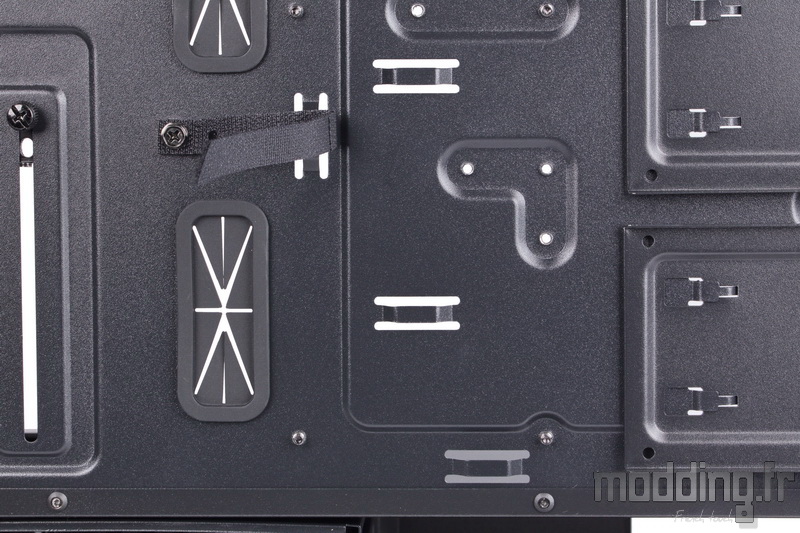

Le plateau de la carte mère ne manque pas de points d’ancrage !
Ils sont disposés à proximité des passages de câbles…
… Tout comme le long du cheminement du câble CPU, qu’il soit dans le sens vertical ou horizontal…

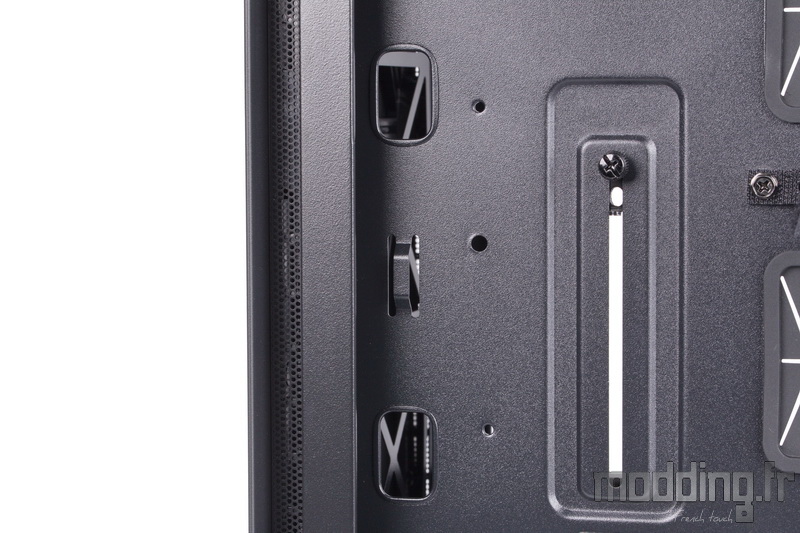

… Nous en avons même sur le bord antérieur du plateau de la carte mère.

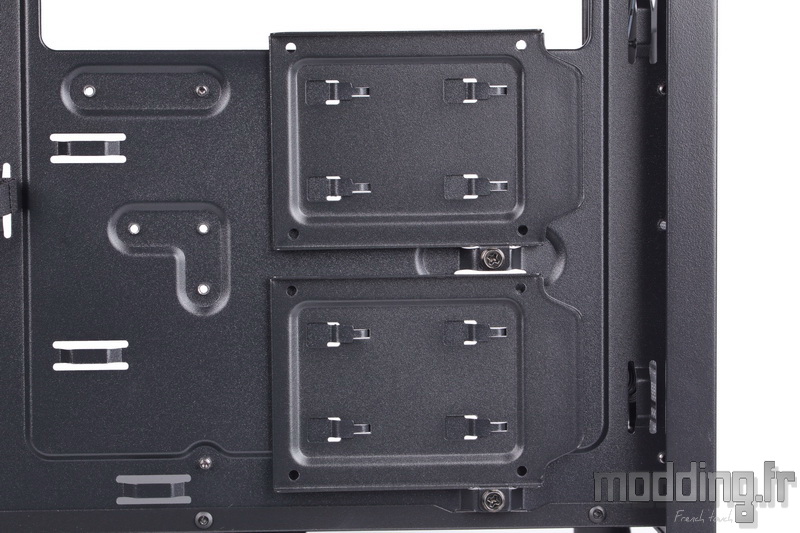

Sous la large ouverture permettant d’accéder à l’arrière du Socket, nous avons deux supports pour SSD fixés par une vis et un système d’encoches.

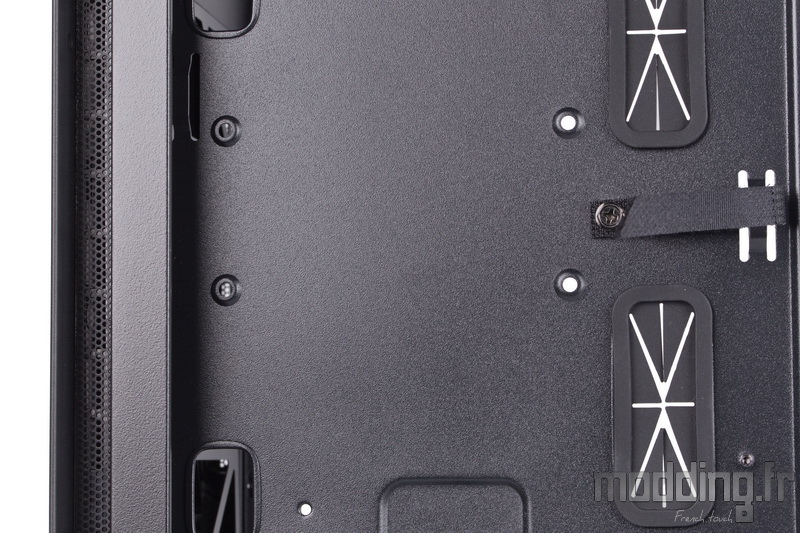

Dans la partie avant du plateau de la carte mère, on remarque la présence de 4 points de fixation.
Leur position correspond à l’entraxe des points de fixation d’un disque dur 3.5″ bien qu’il n’en soit pas fait mention dans le guide de montage.
Peut-être aussi en raison de l’absence de silentbloc visant à amortir les vibrations du disque dur.
Nous avons vu que le Macube 310P n’embarque qu’un seul ventilateur, cependant la marque installe du côté des coulisses un répéteur PWM pouvant accueillir jusqu’à 4 ventilateurs disposant d’une prise 4-pins.
Une belle attention de la part de DeepCool !
Dans le compartiment inférieur, nous avons une cage HDD dotée de deux tiroirs.
Ces tiroirs, en acier, sont fixés à la cage par une vis classique. Ils peuvent accueillir un disque dur 3.5″ ou un SSD.
La structure de la cage est aussi en acier.
On constate cependant qu’elle n’est pas vraiment d’équerre… Un aspect que nous avions aussi relevé sur le Matrexx 70.

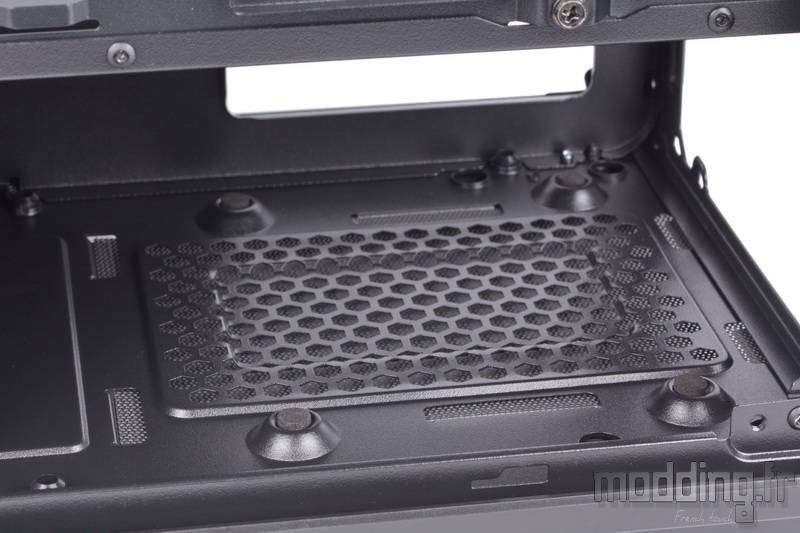

Des “petits” plots en mousse assurent l’accueil du bloc d’alimentation.
Ils ont le mérite d’être présents.

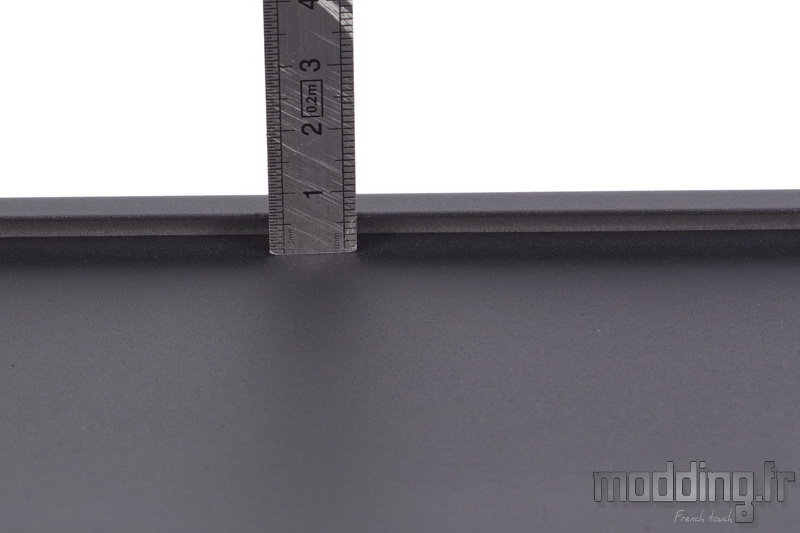

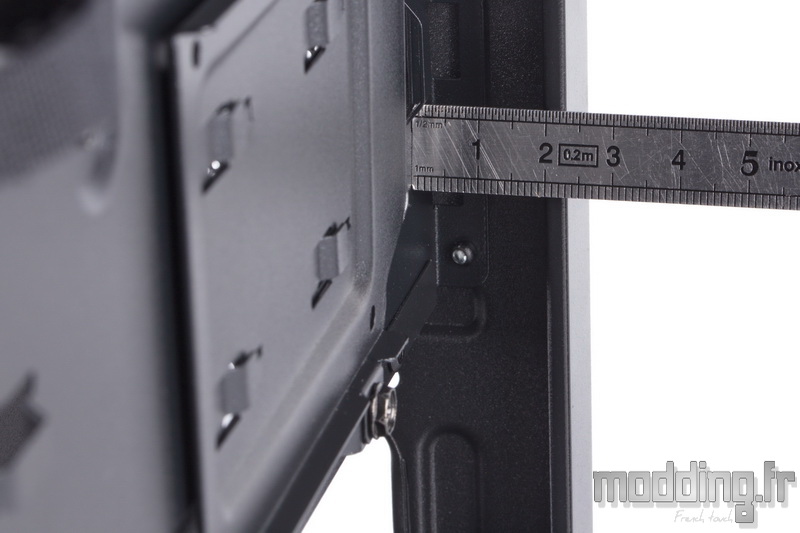

Nous disposons d’une vingtaine de millimètres d’espace pour le rangement des câbles à l’arrière du plateau de la carte mère.
Nous pouvons rajouter les 5 mm engendrés par les rebords pliés à 180° de la porte controlatérale.
