Tests :
Config de test :
Les résultats des tests que nous allons effectuer dépendent grandement du type de configuration que nous avons installé dans le boitier.
En plus du relevé sonore, les relevés de température dépendent non seulement du système de refroidissement propre à chaque composant, mais aussi de leur position au sein du châssis notamment dans l’utilisation d’un AIO.
Afin d’assurer une reproductibilité de nos tests dans le temps, nous installons notre AIO (Corsair H75) sur le même emplacement et nous installons le boitier dans le même endroit de la pièce où nous effectuons les tests.
Niveau sonore
Les ventilateurs du 5000D
Un test est effectué sur les ventilateurs du boitier.
Relevé du niveau sonore à l’aide d’un sonomètre placé sur un pied à 25 cm face au ventilateur (souffle à l’opposé).
Relevé de la vitesse de rotation à l’aide d’un rhéobus affichant le tr/min.
Le ventilateur est hors du boitier sur une cale en mousse.
Utilisation de l’alimentation Corsair HX750 Platinum en mode Hybride (ventilation off).
Les relevés se font sous différentes tensions appliquées au ventilateur, elles sont contrôlées par un multimètre.
Niveau sonore
Vitesse de rotation
Les ventilateurs du 5000D bénéficient d’une gestion PWM et l’on constate que leur vitesse de rotation est légèrement inférieure à celle des ventilateurs présents dans le 4000D.
Cette baisse de régime réduit immanquablement le niveau sonore du ventilateur qui se révèle encore plus discret avec ses pales tournant à pleine vitesse.
Nous entrons dans le monde du silence dès que nous diminuons cette vitesse de rotation.
Ambiance sonore
Le sonomètre est placé à deux endroits :
- à 25 cm de la porte latérale droite du boitier, à mi-hauteur.
- à 25 cm du dessus du boitier.
Le relevé se fait sous diverses configurations de vitesse de ventilation :
- Ventilation boitier 5 V – Ventilation H75 20% (AIO 20% – Boitier 5 V)
- Ventilation boitier 12 V – Ventilation H75 20% (AIO 20% – Boitier 12 V)
- Ventilation boitier 5 V – Ventilation H75 100% (AIO 100% – Boitier 5 V)
- Ventilation boitier 12 V – Ventilation H75 100% (AIO 100% – Boitier 12 V)
Le ou les ventilateurs du boitier sont branchés sur des adaptateurs Molex en 5 V et 12 V.
Nous avons équipé notre H75 d’un seul de ses ventilateurs. Il est géré dans le bios par l’application Hardware Monitor.
Le boitier est fermé et placé à même le sol.
La ventilation de la carte graphique tournant par défaut (mode hybride au repos).
Le niveau sonore de la pièce est de 30 dB(A) (le soir, à la campagne, pas un bruit…, ni même une mouche! en même temps, elles sont masquées…).
Pour avoir un relevé ‘’référence’’ du niveau sonore, nous avons soumis au sonomètre la configuration hors du boitier avec un relevé à 30 cm (pour palier à la distance dans un boitier) en position latérale et au-dessus telle que la carte mère et le H75 se positionnent dans un boitier au format tour.
Le relevé “latéral” va surtout nous permettre de connaitre l’efficacité du boitier dans la filtration de la nuisance sonore à travers la porte latérale vitrée.
Le relevé “top” donne plus une indication sur la filtration de la nuisance sonore émise par notre H75 qui souffle vers le haut du boitier.
La colonne “AIO 100% – Boitier 5 V”, mettant au repos la ventilation propre au boitier, permet de quantifier la filtration de la nuisance sonore issue de la configuration. Le 4000D s’équipe d’un simple filtre sur le Top tandis que notre 5000D propose en plus une plaque en acier, ce dispositif tend à réduire les nuisances sonores émises par les composants de notre configuration et notamment la ventilation de notre H75.
La ventilation du boitier à plein régime demeure couverte par le souffle du ventilateur de notre AIO quand celui-ci tourne aussi à pleine vitesse.
Dès lors que nous baissons l’ensemble de la ventilation à sa vitesse minimale, le 5000D sait se faire très discret.
Température
Température de la pièce et du boitier prise à l’aide d’un thermomètre digital muni de deux sondes thermocouples.
La sonde à l’intérieur du boitier est placée au niveau de la prise ATX 24 broches, à 4 cm au-dessus de la carte graphique.
Le relevé des températures de la carte mère (sonde MOS et PCH) et de la carte graphique se fait à l’aide du logiciel CPUID HWMonitor (v1.42) en prenant les valeurs maximales.
De même pour le processeur, où l’on prend une moyenne des 8 cœurs.
Le ventilateur du H75 est configuré dans le bios par l’application Hardware Monitor en le le laissant constamment tourner à sa pleine vitesse.
La ventilation de la carte graphique est laissé dans son mode hybride pendant le test OCCT. Nous fixons ensuite sa vitesse par l’intermédiaire du logiciel MSI AfterBurner à 35% (soit 1280 tr/min) durant le test combiné.
On effectue les relevés avec la ventilation du boitier à 5 V et à 12 V sous :
- OCCT CPU
- OCCT CPU + démo en boucle de 3D Mark Fire Strike.
OCCT CPU

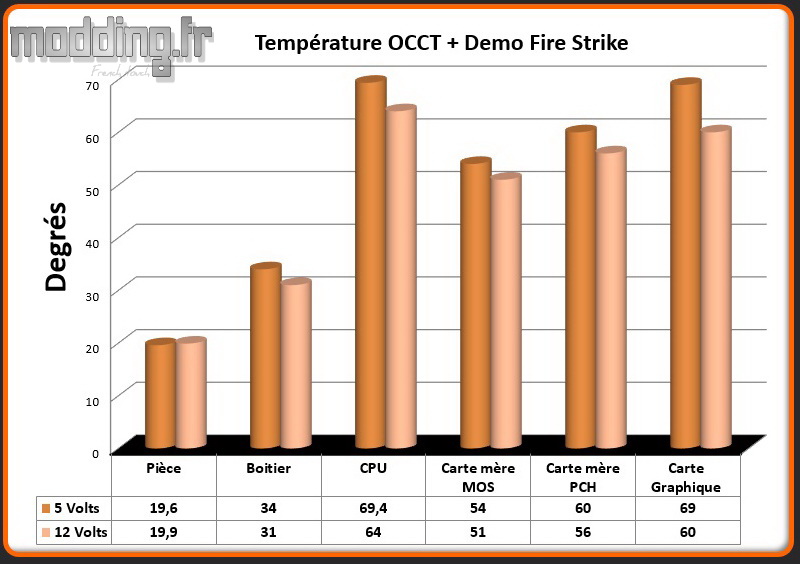

OCCT CPU + Fire Strike
Sous OCCT, le passage de la ventilation du boitier à sa pleine vitesse révèle un léger impact sur les composants de notre configuration, avec un gain de l’ordre de 1 à 2°.
Dans le test combiné, la carte graphique entre en action et dégage de la chaleur qui tend à stagner dans le compartiment principal. Même avec la ventilation du 5000D à pleine vitesse, on note que la température au sein du compartiment principal augmente de façon significative avec un gap de 9° entre les deux tests (OCCT vs OCCT+Fire Strike). Cette augmentation de la température interne se répercute sur les composants de la carte mère et le processeur.
La température grimpe encore plus vite pour peu que nous laissions la ventilation sur une faible vitesse de rotation (+ 8° sur le CPU).
Le gain au sein de ce test combiné qu’apporte le passage de la ventilation à une vitesse maximale est plus notable que sur le test OCCT seul, avec 5° de différence pour notre 10700k.
Nous allons comparer les résultats avec ceux relevés sur la configuration hors du boitier (Référence). La configuration est alors disposée à la verticale à même le sol de manière quasi identique à sa position dans le boitier (notamment avec le Corsair H75 en position haute).
Nous établissons aussi une comparaison avec les boitiers que nous testons avec la même configuration. Cela permet de comparer leur capacité à évacuer la chaleur engendrée par les composants.
Nous prenons seulement en compte les résultats du test du boitier effectué avec leurs ventilateurs alimentés en 12 V.
Les tests sont reproduits dans les mêmes conditions si ce n’est que la température ambiante varie d’un jour à l’autre. Les résultats sont alors exprimés en valeur delta, c’est-à-dire la différence avec la température de l’air ambiant.
Comparatif OCCT CPU
Comparatif OCCT CPU+Fire Strike
Dans le test OCCT, la carte graphique n’est pas sollicitée et son mode de ventilation hybride n’enclenche pas les ventilateurs. Cependant, on constate que sa température est un peu plus élevée qu’avec les autres boitiers.
Pour autant, elle ne se sent pas réellement à l’étroit dans le compartiment principal du 5000D. Ce résultat s’explique en partie par les étroites entrées d’air pratiquées entre le panneau en verre trempé et le carénage de la façade, mais aussi par l’unique ventilateur dispose en aspiration à l’avant du boitier, d’autant qu’il se positionne à bonne distance de notre carte graphique en raison des dimensions du 5000D.
Dans le deuxième test, la carte graphique entre en action et réchauffe immanquablement l’atmosphère au sein du boitier comme en témoigne le niveau de température recueilli par notre sonde positionné au-dessus de la carte graphique.
Cependant, l’impact sur les composants n’est pas aussi important que l’on pouvait le penser, ceci grâce aux dimensions internes du compartiment principal.
Pour ceux qui cherchent un peu plus de performance, la version AirFlow avec ses deux plaques (façade et Top) ajourées devrait améliorer le flux d’air au sein du boitier.
Toutefois, à eux seuls, les deux ventilateurs présents dans le 5000D ne suffisent pas à optimiser le refroidissement des composants bien que les résultats demeurent satisfaisants.
Corsair équipe le boitier de façon à engendrer un minimum de flux d’air au sein du compartiment principal. Néanmoins, un tel boitier se destine à accueillir un plus grand nombre de ventilateurs (10 unités en 120 mm) voire un circuit de Watercooling personnalisé. Aussi, la marque nous laisse alors le choix sur cette ventilation sans nous forcer à prendre obligatoirement l’un de ses modèles ou même sa gamme qui compte d’ailleurs un bon nombre de modèles.
