Démontage :
Nous avons vu qu’il n’est pas besoin de retirer la façade dans son ensemble pour accéder à la ventilation avant du 5000D ainsi qu’à sa filtration.
La plaque en acier est clipsée sur l’armature en plastique de cette façade.
On glisse nos doigts dans l’espace latéral et l’on tire la plaque vers soi, une fois en haut et une fois en bas.

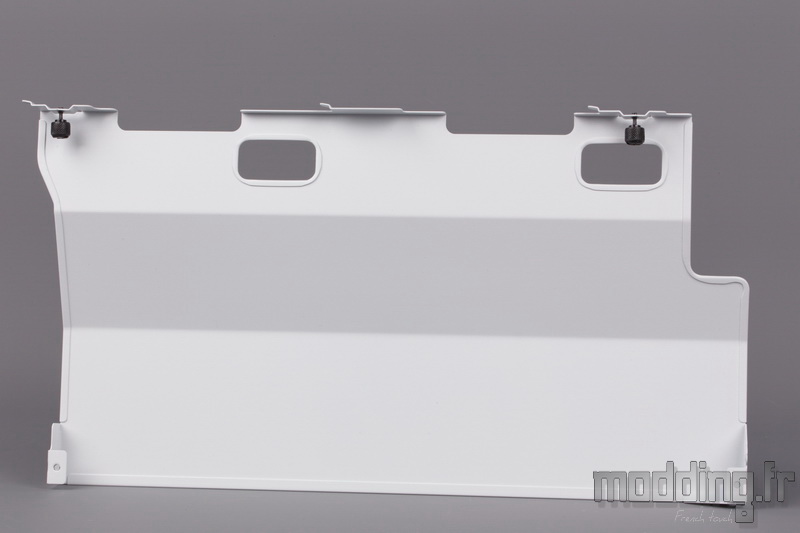

La face interne de la plaque en acier.
Les bordures sont repliées sur elles-mêmes afin d’optimiser sa rigidité structurelle.

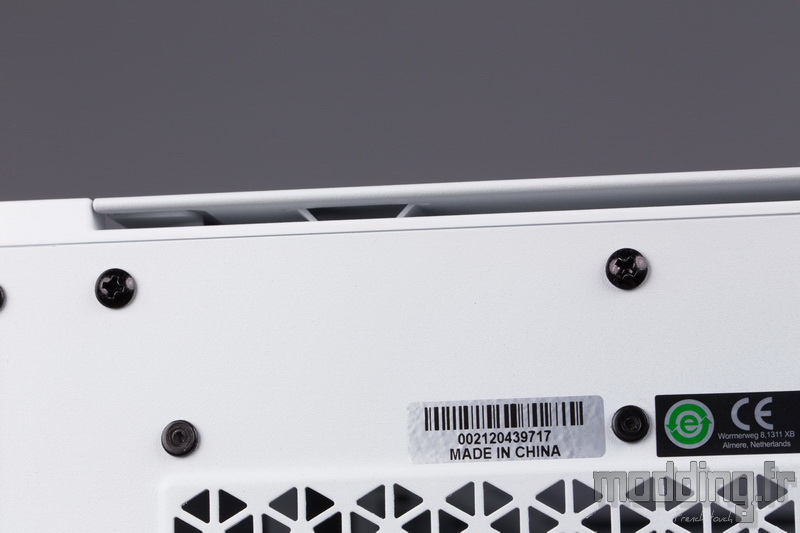

Pour la dépose du cadre en plastique de la façade, nous retirons les deux vis positionnées sur son bord inférieur.
Il ne reste alors qu’à faire glisser la façade vers le bas pour libérer les crochets de leur emprise au niveau de la paroi avant du châssis.
C’est nettement plus pratique et plus fiable que les plots “bâtonnets” que l’on peut trouver sur la majorité des boitiers.

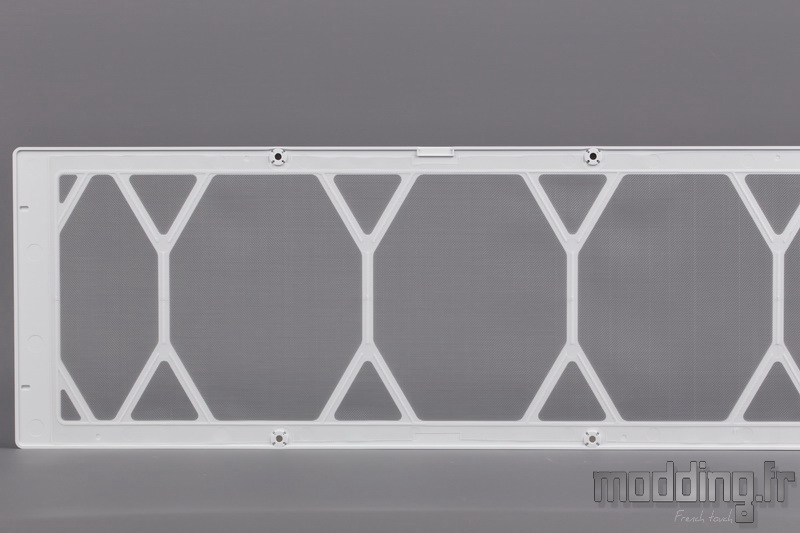

Le cadre de la façade embarque les points de fixation de la plaque en acier.
Le filtre voit son extrémité inférieure s’insérer au niveau de la paroi du châssis, juste sous le support de ventilation.

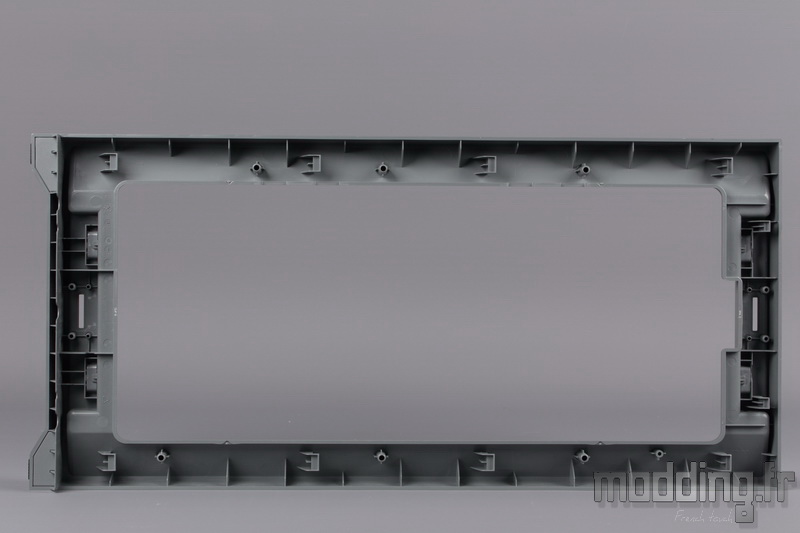

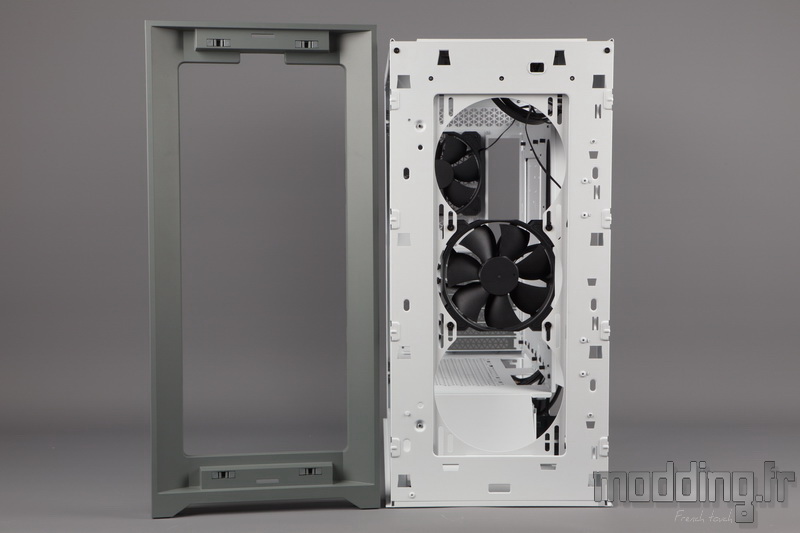

Une vue interne de l’armature de la façade.

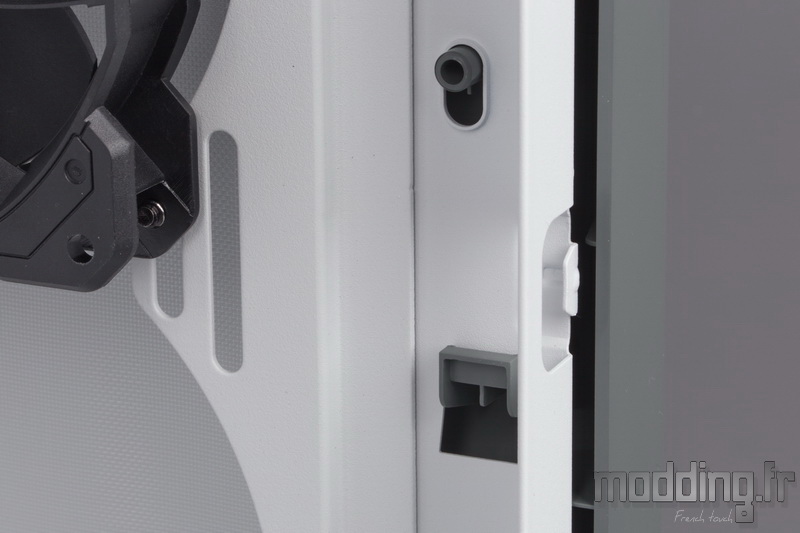

On retrouve les 4 crochets répartis sur chacun des montants de cette structure.

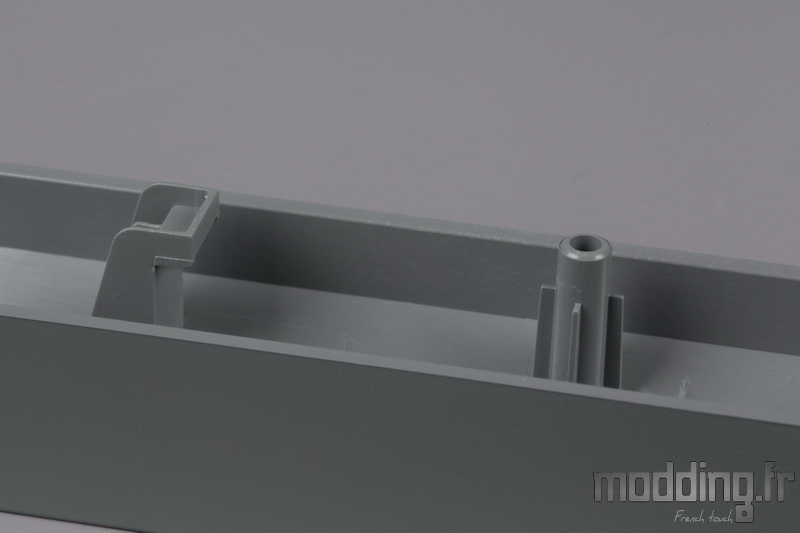

Ils s’accompagnent de leur plot de centrage facilitant la remise en place.

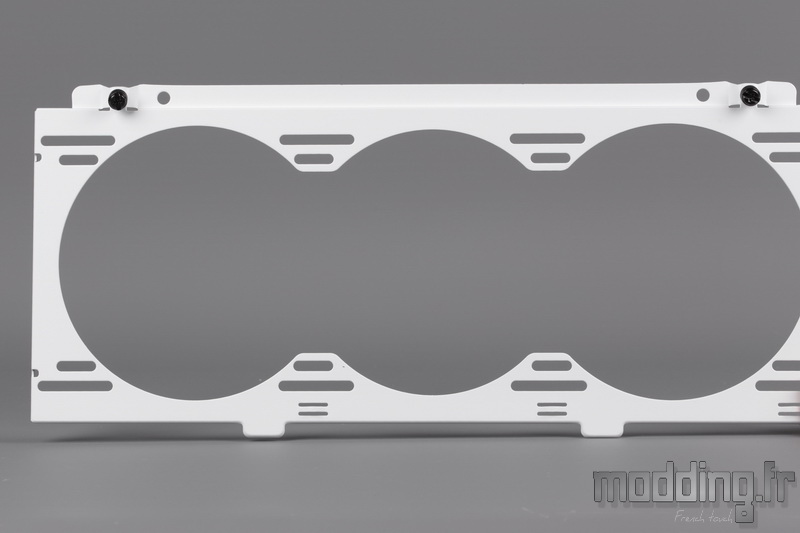

Le support de ventilation avant peut accueillir jusqu’à trois ventilateurs en 120 mm ou deux ventilateurs en 140 mm.

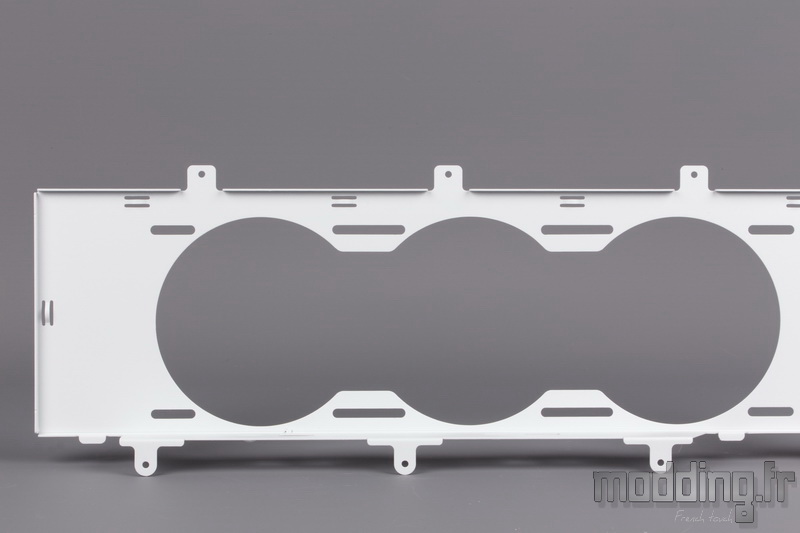

La forme oblongue des points de fixations permet d’ajuster la hauteur d’un radiateur de Watercooling (taille maximale : 280 ou 360).
Un support qui est amovible et permet ainsi d’installer les ventilateurs et éventuellement un radiateur en dehors du boitier.
On remarque que la découpe centrale affiche un diamètre (135 mm) légèrement inférieur que celui des découpes distales (140 mm).
Tout comme pour la façade, nous glissons nos doigts dans l’espace latéral et l’on tire la plaque du Top vers soi pour libérer les plots sphériques de leur logement respectif.
Les logements antérieurs font partie intégrante de la structure en plastique embarquant le panneau des connectiques.

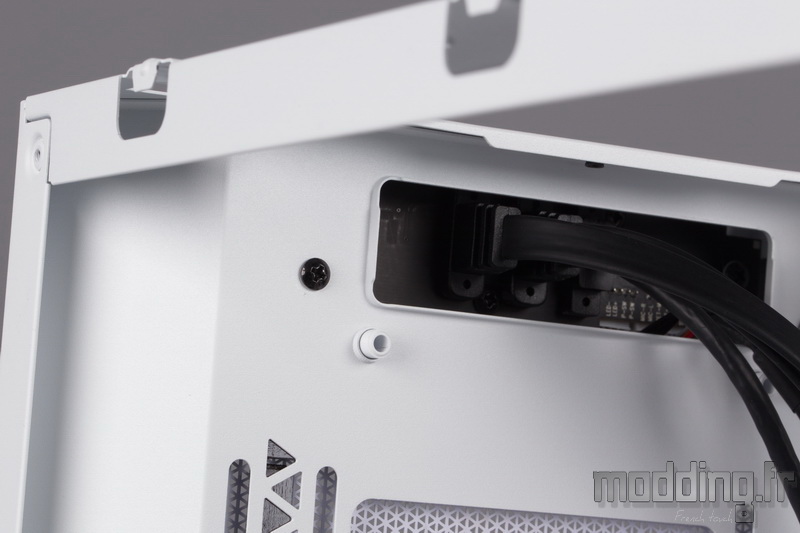

Cette structure est fixée au châssis par deux vis accessibles à partir du compartiment principal.

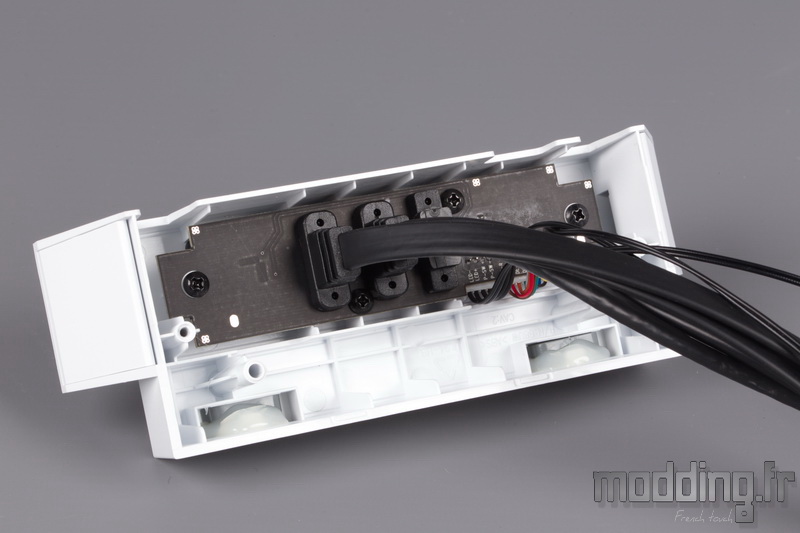

Le PCB est lui-même fixé à cette structure par trois vis.

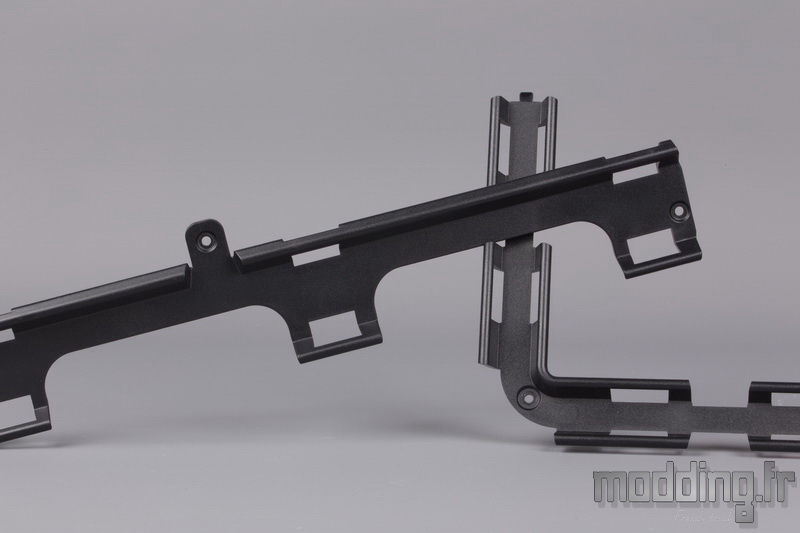

Les logements postérieurs s’intègrent dans une seconde structure en plastique qui est fixée sur la paroi supérieure du châssis par deux vis et par trois autres vis au niveau de la paroi arrière.

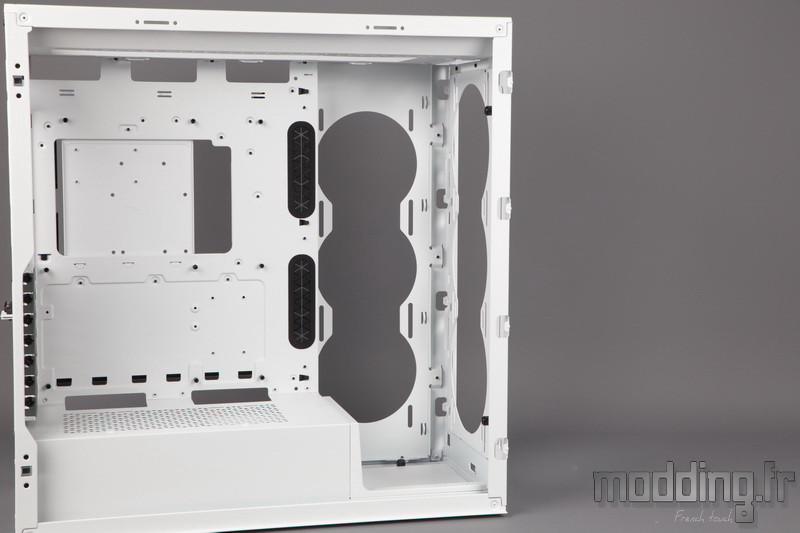

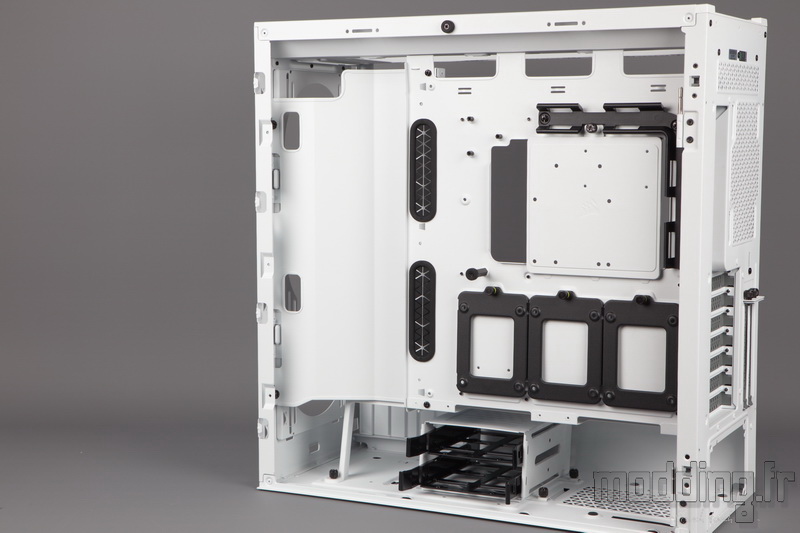

Par défaut, le support de ventilation latéral est en place dans le 5000D.
Tout comme le cache-câble.
Si nous n’utilisons pas ce support de ventilation, on peut alors le retirer du boitier.

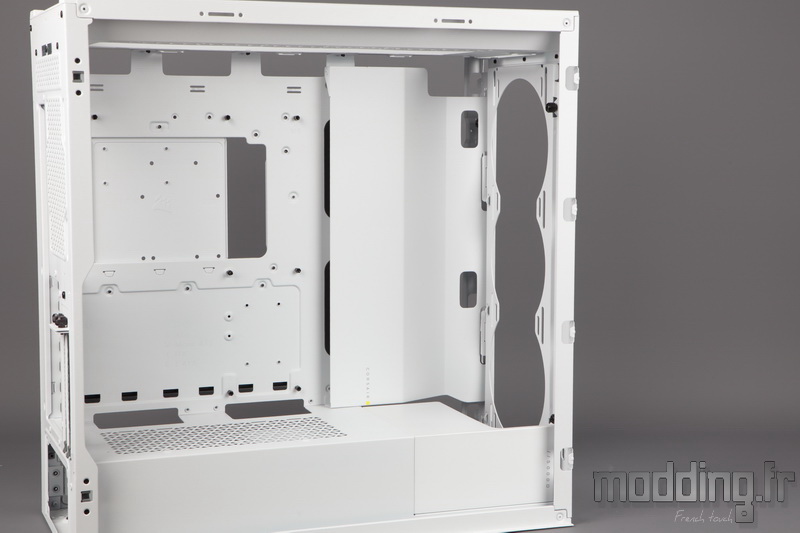

Ainsi, cela nous permet de faire passer les câbles au-delà du plateau de la carte mère…

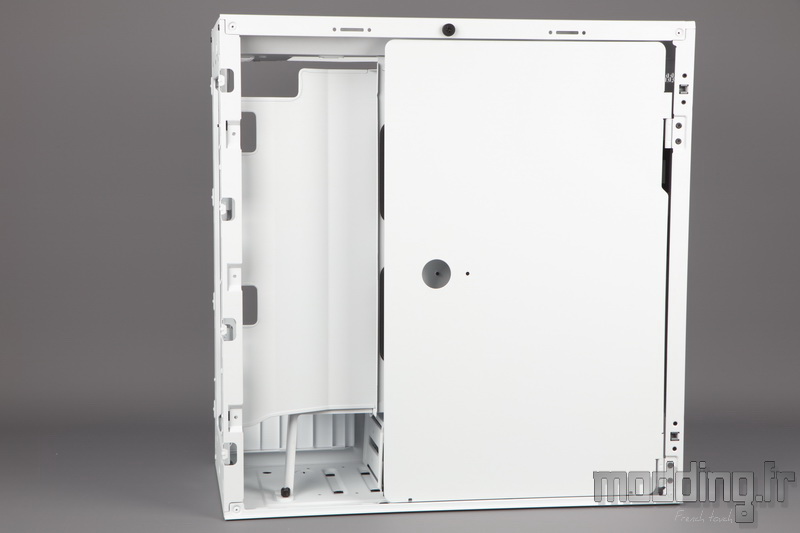

… Tout en les insérant par l’espace crée entre le plateau et le cache-câble.
Il n’est point nécessaire de les glisser à travers les ouvertures munies de leur grommet.
Toutefois, la porte ne couvrant que la surface du plateau de la carte mère, nous verrons immanquablement les câbles passer au-delà.
Après, n’oublions pas que de toute manière, la porte controlatérale demeure opaque, mais si nous restons un tant soit peu pointilleux, on peut éventuellement les apercevoir au travers de la grille filtrée.
Le cache-câble est fixé au châssis par un jeu de trois crochets et deux vis à main.
Il est fixé au plateau de la carte mère par deux vis UNC-6.32.

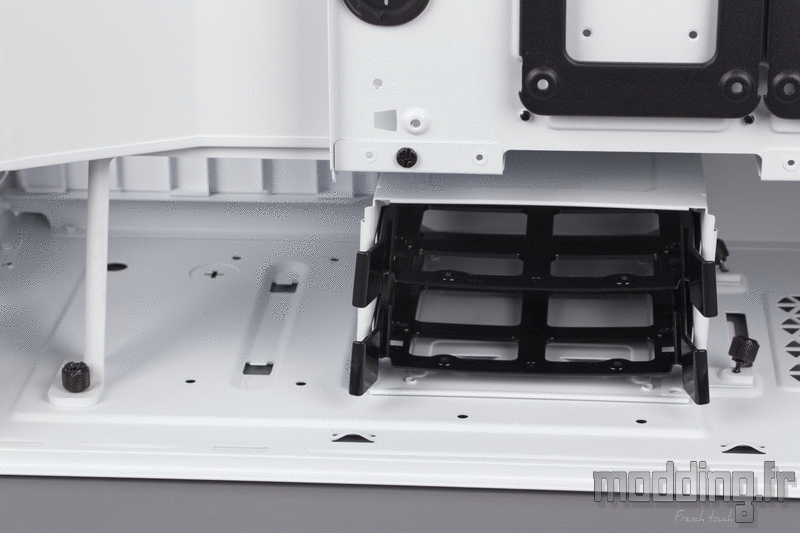

Nous avons la possibilité de décaler la cage HDD plus en avant sur trois niveaux afin de libérer un peu plus de place pour le bloc d’alimentation.
Cependant, cette manœuvre ne peut être réalisée qu’avec l’extension d’origine du cache-alimentation.
Avec l’extension optionnelle, la cage HDD ne peut rester que dans sa position initiale (la plus en arrière).
On peut bien sûr retirer la cage HDD, et ce sans pour autant perdre la possibilité d’installer les disques durs 3.5″ dans le boitier.

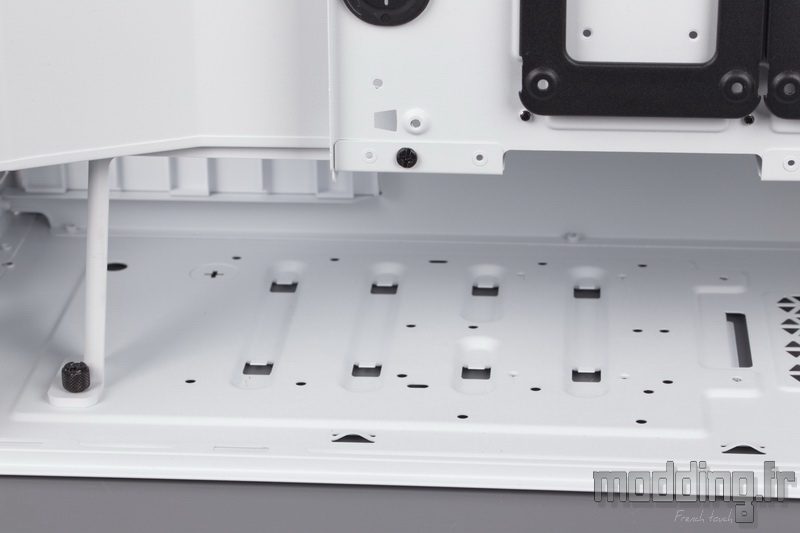

En effet, nous rappelons que le châssis dispose sur sa base des points de fixation pour mettre en place une unité de stockage 3.5″ ou 2.5″.
De plus, la plaque multisupport peut aussi accueillir ce type de disque dur.

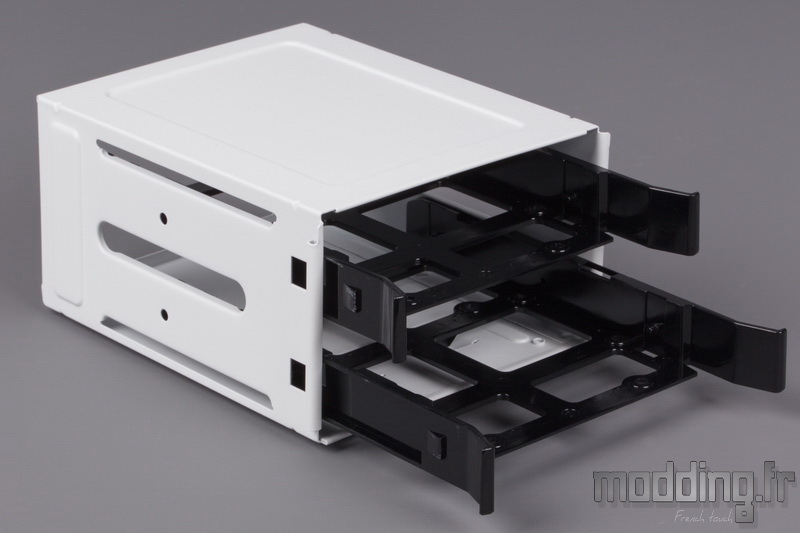

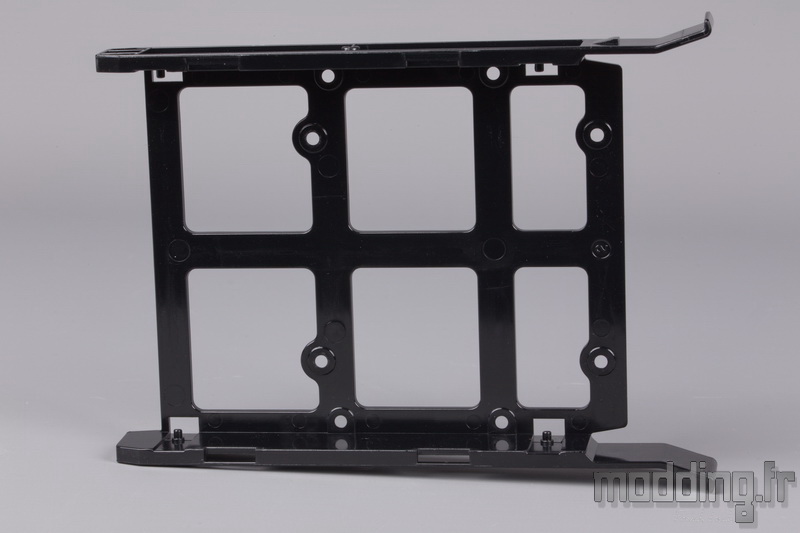

La cage HDD avec ses deux tiroirs en plastique.
Point de silentbloc destiné à accueillir un disque dur 3.5″, cependant la structure est assez souple afin d’absorber les éventuelles vibrations.
Chaque tiroir possède des points de fixation afin d’installer une unité de stockage 2.5″.
Les trois supports SSD en acier avec leur vis à main. Celles-ci demeurent solidaires de la structure et sont accompagnées de leur rondelle jaune.

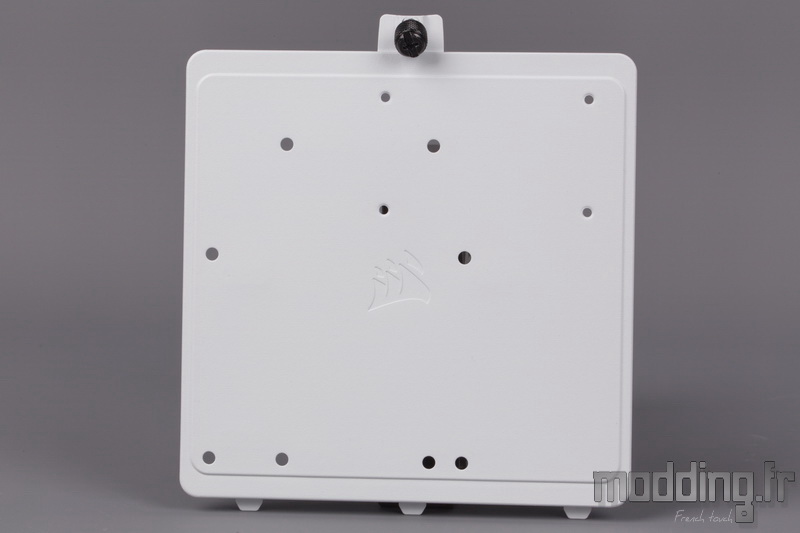

La plaque multisupport et ses nombreux points de fixation.

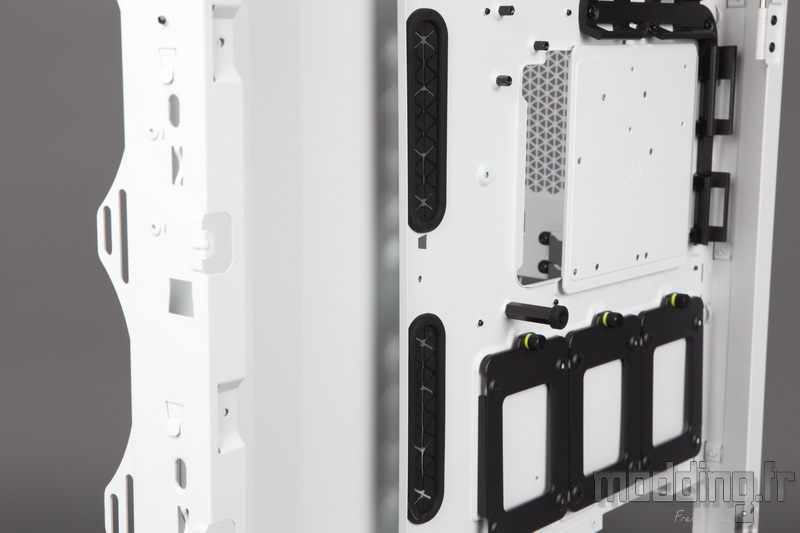

Les dispositifs rapidRoute.

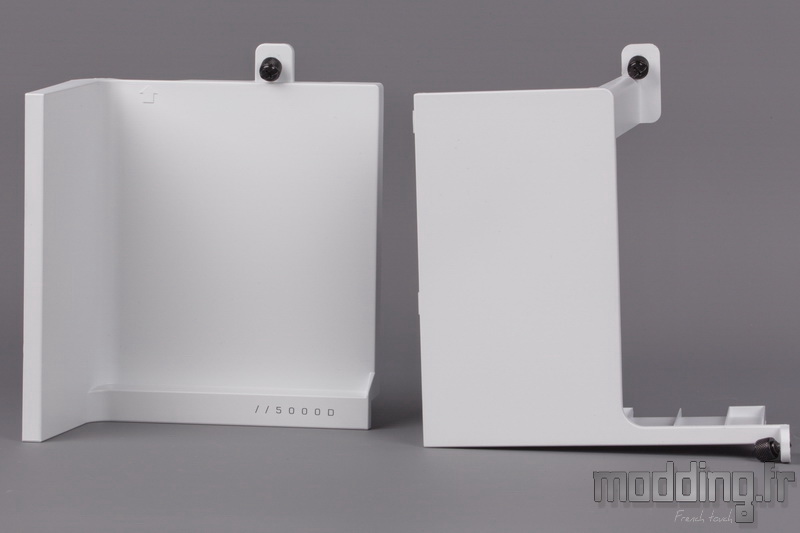

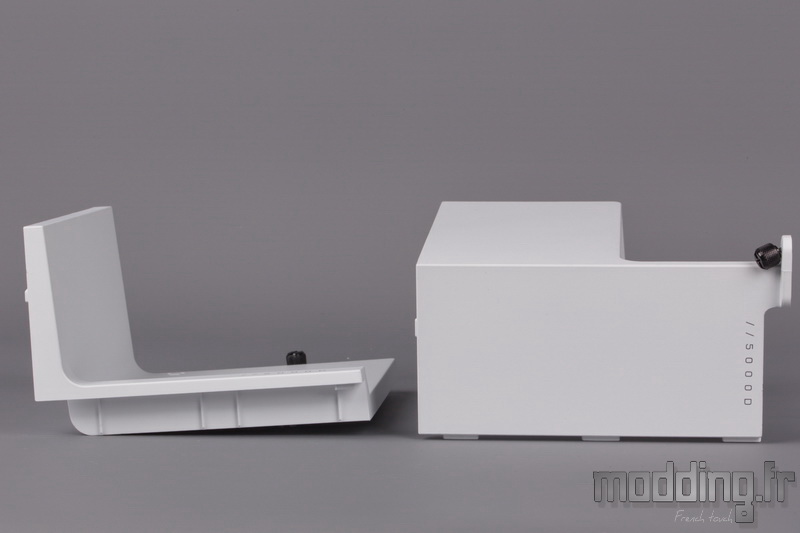

Les deux extensions du cache-alimentation avec une vue supérieure…
… Et une vue latérale, telle qu’elles se présentent dans le boitier.

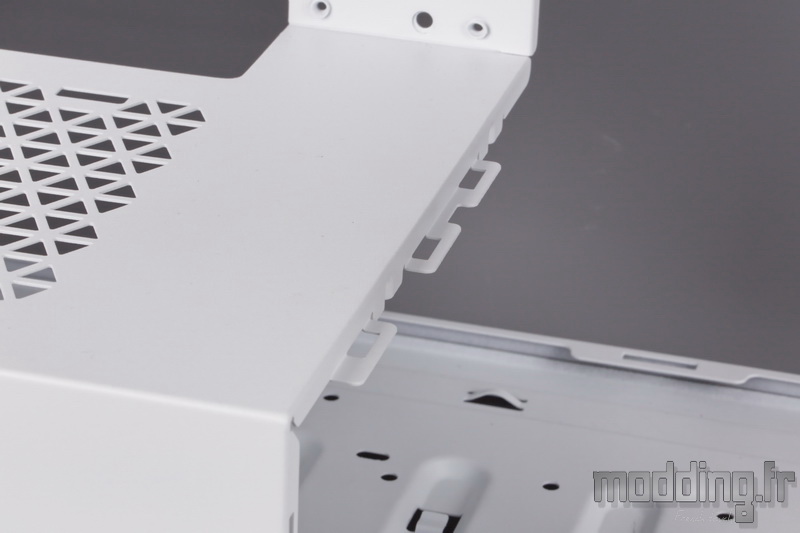

Le bord postérieur et inférieur de ces extensions présente des petits appendices qui viennent se loger dans les ouvertures de la structure en acier du cache-alimentation.
Le filtre antérieur et le filtre dédié à l’emplacement de l’alimentation.
Le filtre de la porte controlatérale dédié au support de ventilation latérale.

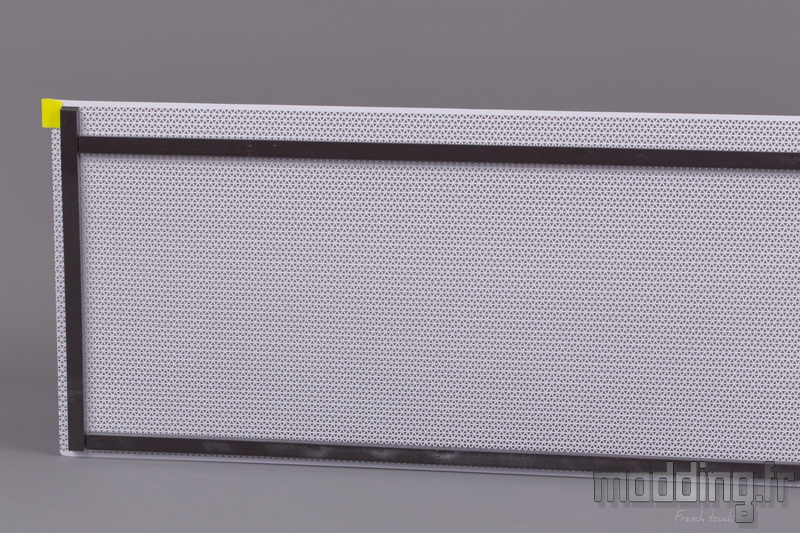

Le filtre supérieur accompagné de ses bandes magnétiques.

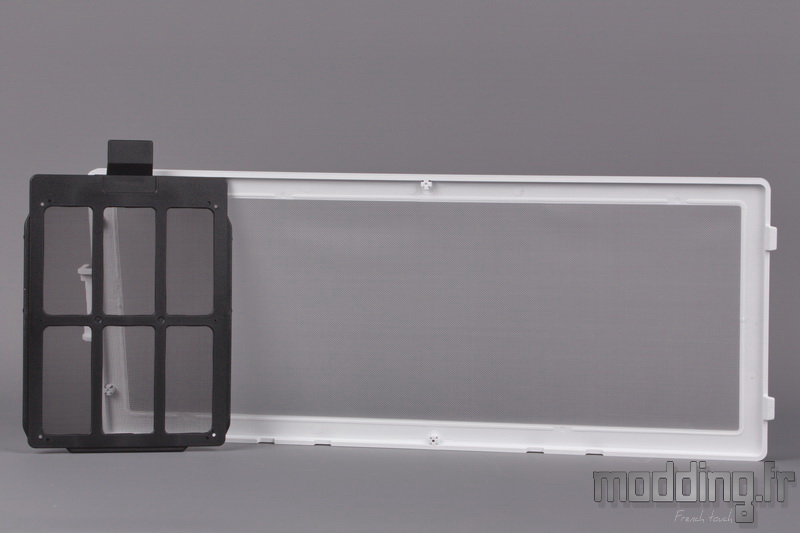

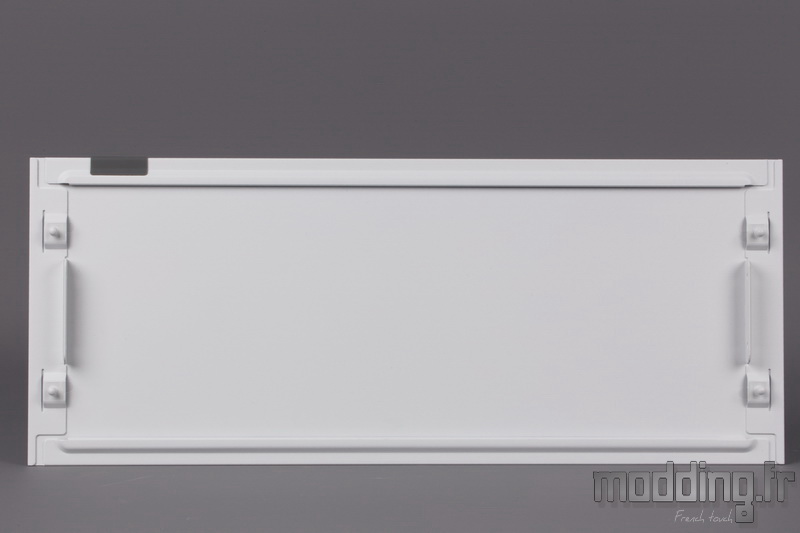

La porte dédiée aux coulisses.

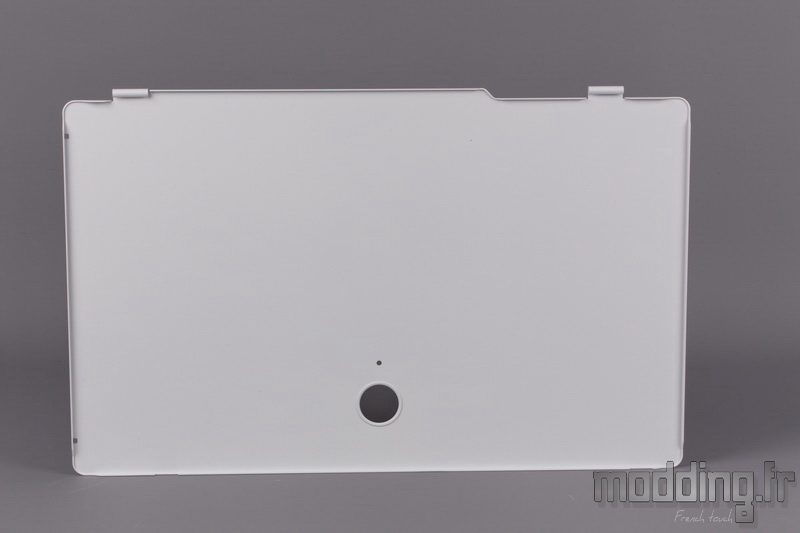

Elle mesure 300 mm de large sur 470 mm de hauteur.

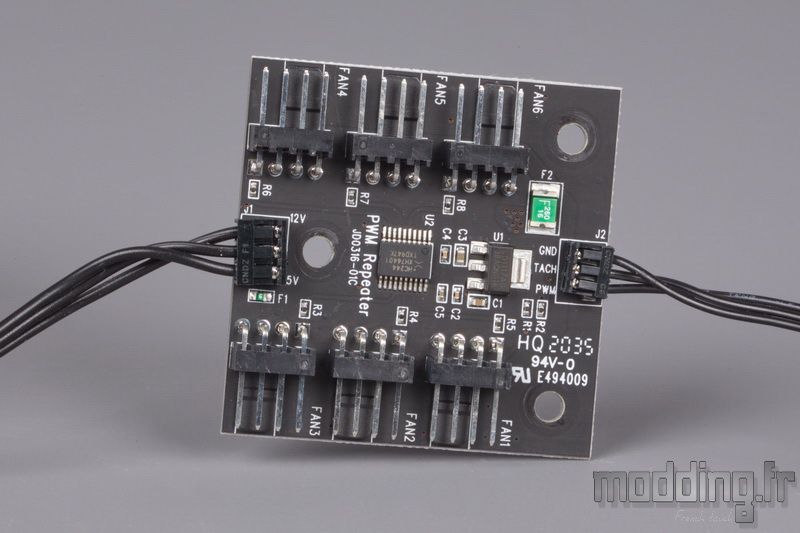

Le HUB PWM avec ses 6 prises.
La prise (à droite sur la photo) est occupée par un câble constitué de trois fils aboutissant à une prise 4-pins femelle afin de se connecter à l’une des prises PWM de la carte mère.

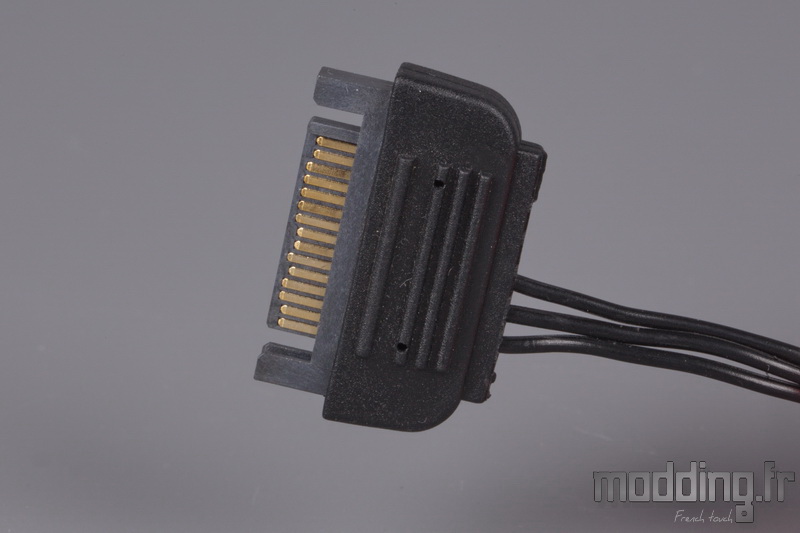

La prise (à gauche sur la photo) est occupée par un câble, constitué de trois fils, aboutissant à une prise Sata qui assure l’alimentation du HUB.

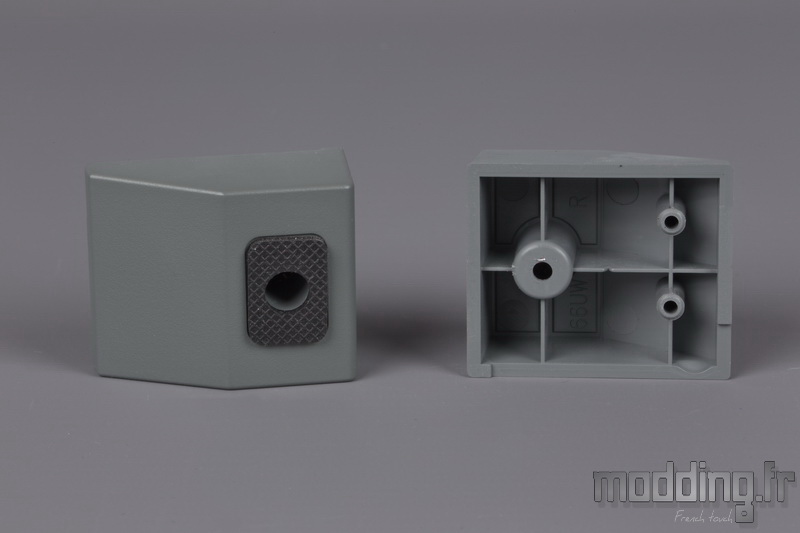

Les pieds arrière sont fixés au châssis par une vis UNC-6.32.
Le patin en caoutchouc est troué afin d’accéder à ladite vis.

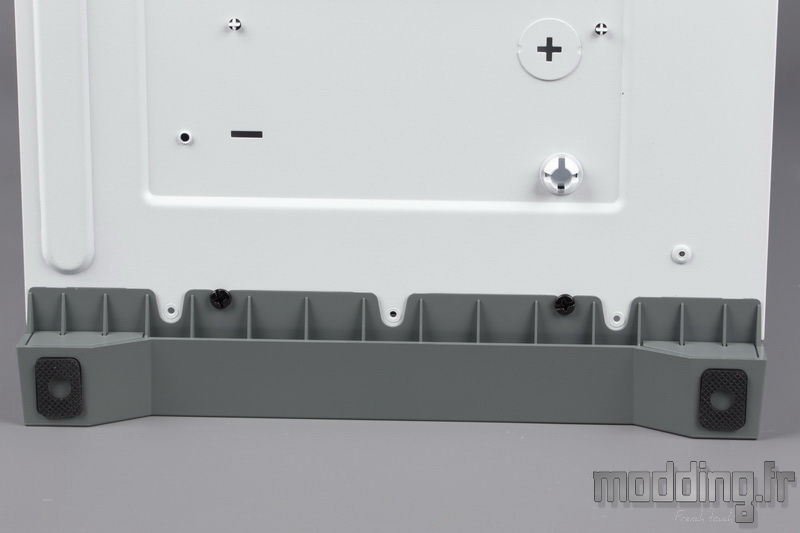

Les pieds avant font partie intégrante de la structure en plastique de la façade.
Notre 5000D est équipé de deux ventilateurs en 120 mm.
Tandis que le 5000X embarque trois ventilateurs aRGB en 120 mm, la version AirFlow du 5000D se contente aussi de deux ventilateurs identiques à ceux présents dans notre boitier.
On remarque que ces ventilateurs sont différents des ventilateurs Corsair que l’on croise dans les autres boitiers de la marque.
Tout comme ceux présents dans le 4000D, ils possèdent des aubes “Anti-Vortex”, qui n’est pas sans rappeler la gamme NF-F12 d’une certaine marque autrichienne.
La forme et le nombre de ces aubes permettent de concentrer le flux d’air tout en augmentant le débit.
Avec la présence du HUB PWM, les ventilateurs du 5000D disposent de cette gestion et sont donc équipés d’une prise 4-pins, ce qui n’est pas le cas des ventilateurs du 4000D dotés d’une prise 3-pins.

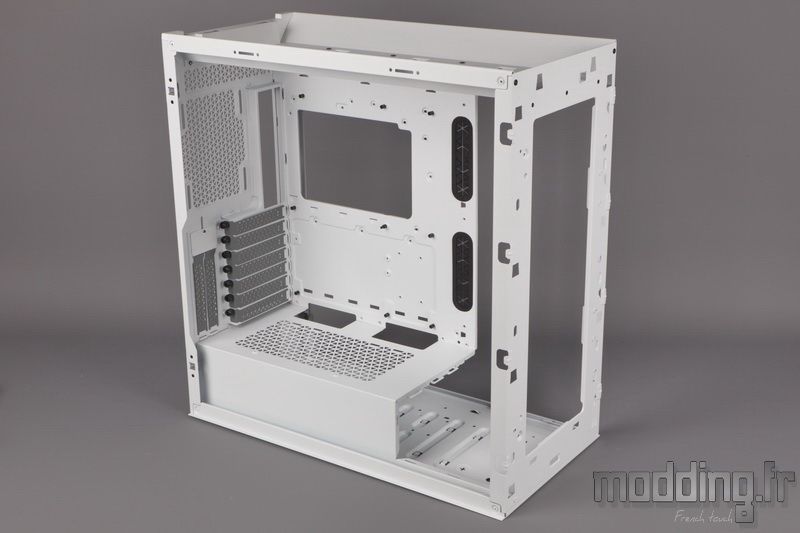

Mis à part les équerres PCI, toutes les autres pièces du châssis sont fixées les unes aux autres par des rivets.
Cela comprend aussi la partie métallique du cache-alimentation.
