L’intérieur :
On retire les deux vis à main et l’on…
Non, nous ne faisons pas coulisser la porte vers l’arrière du 5000D…
Comme nous l’avons évoqué dans la rubrique précédente, nous exerçons une pression sur les taquets de manière à pousser le montant arrière de la porte vers l’extérieur du boitier (dans le sens de la flèche).
Cependant, la manipulation de la porte en verre trempé se révèle un peu plus hasardeuse.
Plus lourde, on doit forcer bien plus sur les taquets pour que les clips sphériques se désengagent de leur emprise dans le montant du châssis.
Il faut donc prêter attention à ne pas se laisser emporter par notre élan au risque que la porte en verre trempé nous échappe des mains. De plus, ce n’est pas la petite taille des taquets qui favorise une meilleure prise en main.
Le verre présente un aspect limpide et le compartiment interne se révèle entièrement blanc ou presque… Les ventilateurs demeurent noirs et les équerres arborent leur couleur grise.
Les vis à mains accompagnées de leur rondelle jaune restent solidaires de la structure en acier.
Les taquets se tiennent à moins d’une dizaine de millimètres et nous apercevons l’un des deux plots sphériques.
Positionnées sur le montant arrière du châssis, deux pièces en plastique se chargent de capturer chaque petite sphère.

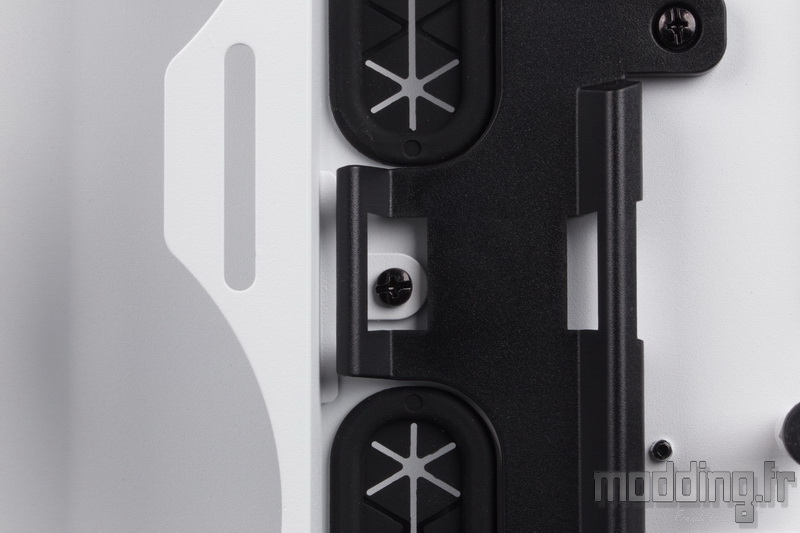

A l’avant de la porte, nous avons une série de 4 crochets qui viennent s’insérer…
… Au niveau du montant avant du châssis présentant 4 orifices dotés d’une languette correspondant à ces crochets.
L’armature métallique ne couvre pas toute la périphérie du verre trempé, mais seulement les montants.
Une structure qui est collée sur le verre par l’utilisation d’une bande adhésive noire. Une méthode qui permet de laisser la face externe de la vitre vierge de tout accessoire.

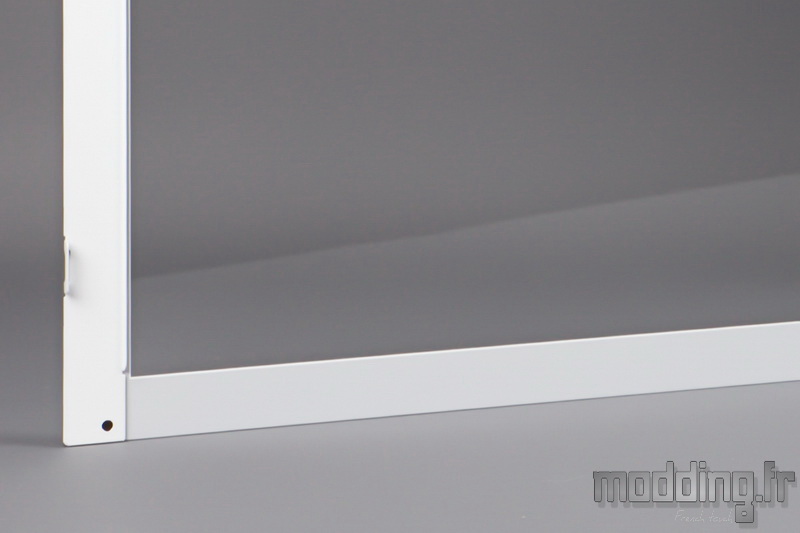

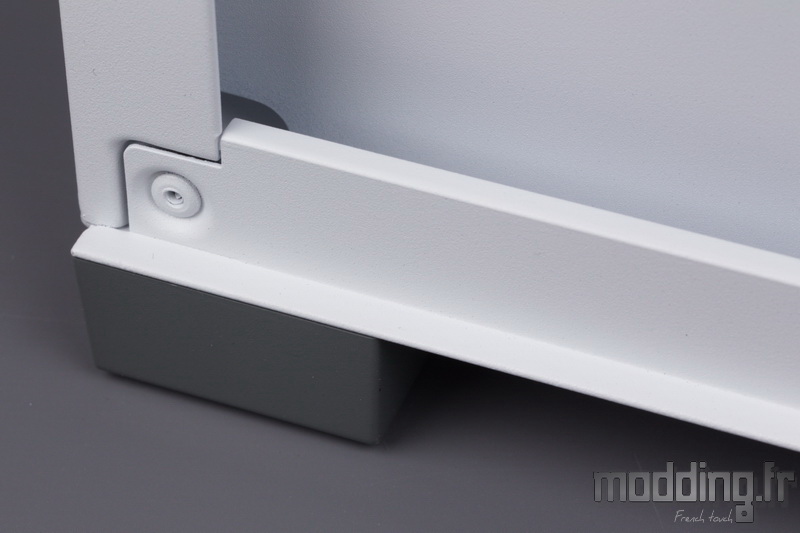

Le bord inférieur des portes latérales vient s’appuyer sur une extension de la base du châssis.
Un aspect absent sur le 4000D où seule la structure en plastique des pieds fait office de point d’appui.
Cette extension est plutôt bienvenue afin de mieux sécuriser la dépose et la remise en place de la porte en verre trempé.

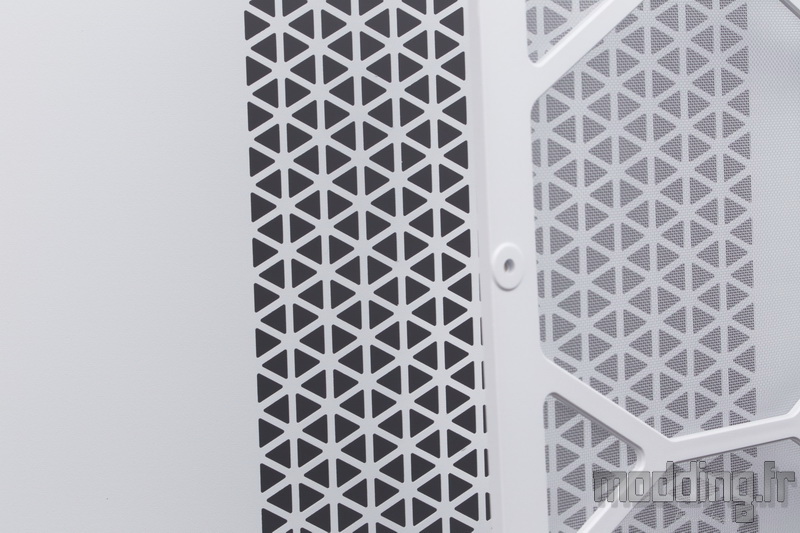

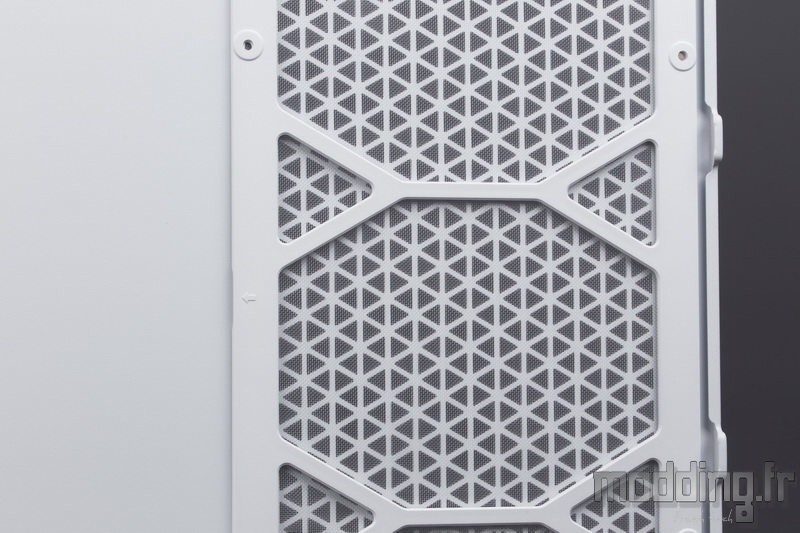

La grille de la porte controlatérale est entièrement filtrée.

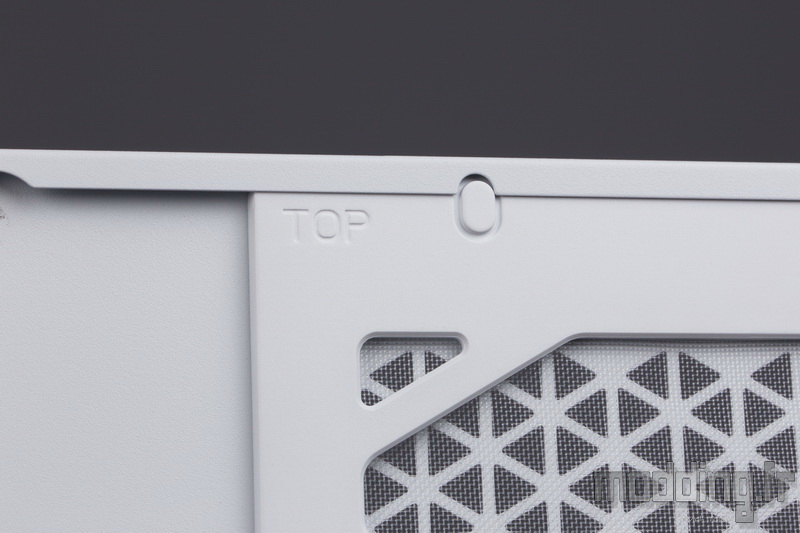

Un filtre qui dispose d’une armature en plastique dont la hauteur lui permet de s’insérer dans l’épaisseur de la porte.
Des encoches renforcent le dispositif et, ainsi calé, le filtre reste toujours bien en face de la grille.
De petits plots magnétiques placés dans les montants de l’armature optimisent la fixation du filtre sur la face interne de la porte.
Le châssis opte pour une répartition classique dans le sens de la hauteur avec la présence d’un cache-alimentation dans la partie basse du boitier.
A première vue, l’intérieur du 5000D semble identique à celui du 4000D toutes proportions gardées.
Mais nous allons voir que le boitier nous réserve quelques surprises.
Le plateau de la carte mère est doté d’une très large ouverture pour accéder à l’arrière du Socket.
On peut noter que cette ouverture déborde allègrement de l’emplacement destiné à une carte mère au format mini ITX.
Les entretoises sont en place sur le plateau. L’entretoise centrale dispose d’un déport facilitant le centrage de la carte mère lors de son installation.
Le 5000D accepte une carte mère au format E-ATX (305 x 277 mm).
Dans le cas où l’on serait amené à utiliser un tournevis pour serrer ou desserrer les vis à main des équerres, le montant arrière du châssis dispose d’une large encoche permettant au tournevis de tomber bien en face de la tête de ces vis.

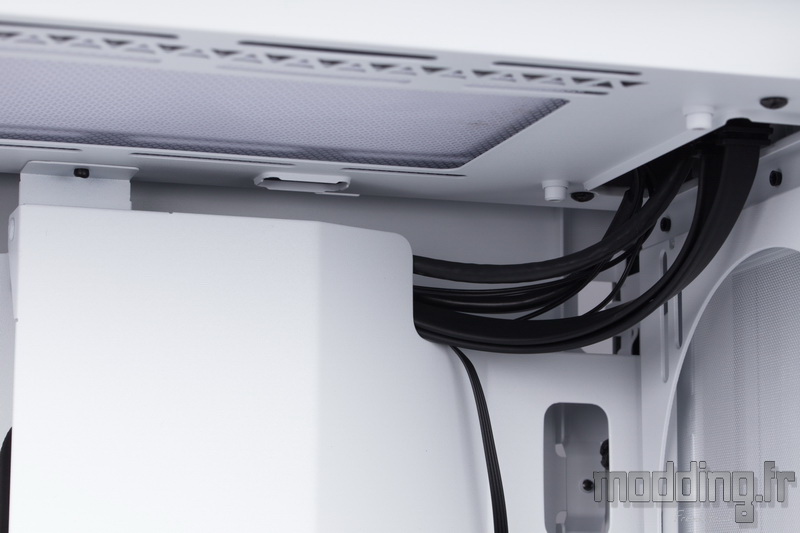

Le bord supérieur du plateau dispose d’une première ouverture positionnée dans le coin arrière afin de glisser le câble CPU et le câble issu du ventilateur installé à proximité.
Pour ce ventilateur, nous remarquons la présence d’un point d’ancrage qui prend place juste au-dessus de son emplacement, et ce afin d’éviter que son câble ne vienne pas gêner l’installation de la carte mère.
Pour autant, nous aurions préféré disposer d’une simple pince, plutôt que de coller un collier Serflex à ce niveau.
Une vingtaine de millimètres plus en avant, nous avons une seconde et même une troisième ouverture permettant de glisser les câbles issus d’une pompe d’un AIO ou de tout autre ventilateur positionné dans la partie haute du boitier.
Un large passage à l’avant du compartiment principal est dédié aux câbles issus du panneau des connectiques du 5000D.
Ce passage est engendré par la découpe d’une plaque en acier qui se positionne dans le prolongement du plateau de la carte mère.
Son bord antérieur intègre deux petites ouvertures afin de glisser les câbles de la ventilation prenant place à l’avant du boitier.
Cette plaque présente un large déport empiétant dans le compartiment principal du 5000D.
Du coup, le bord postérieur se détache du plateau de la carte mère, créant ainsi un espace par lequel nous allons pouvoir glisser les différents câbles issus notamment de l’alimentation.
Par ailleurs, on devine la présence de deux ouvertures positionnées à l’avant du plateau de la carte mère, équipées d’un grommet en caoutchouc noir.
Cette plaque n’est autre qu’un cache-câble comme celui présent dans le 4000D. Par contre, celui du 5000D ne peut se décaler plus en avant du boitier, mais il demeure amovible laissant la place à un autre accessoire que nous découvrirons du côté des coulisses.

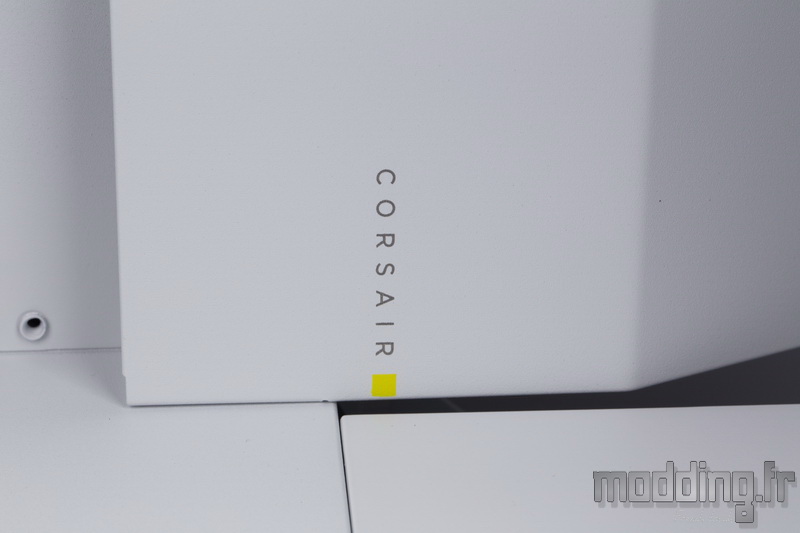

La marque signe cette pièce de son propre nom, tout en y apposant sa petite touche jaune.
Un cache-alimentation, en acier, prend place dans la partie basse du châssis, délimitant ainsi le compartiment inférieur dans lequel nous avons une cage HDD ainsi que l’emplacement de l’alimentation.
A l’avant, nous disposons d’une large ouverture facilitant l’installation d’un radiateur de Watercooling.
Nous disposons de 65 mm, cependant il faut prendre en compte l’épaisseur des ventilateurs qui occupent une partie de cet espace.
Cette ouverture est assez large pour accueillir tous les types d’AIO généralement dotés d’un radiateur de 27 mm d’épaisseur.
Néanmoins, nous allons voir que Corsair nous propose un 5000D doté d’une modularité qui lui permet de s’adapter à l’intégration d’un circuit de Watercooling personnalisé.
Le cache-alimentation du 5000D est constitué d’une partie en acier qui occupe les 2/3 arrière du boitier et d’une partie en plastique qui n’est autre qu’une extension de ce cache-alimentation.

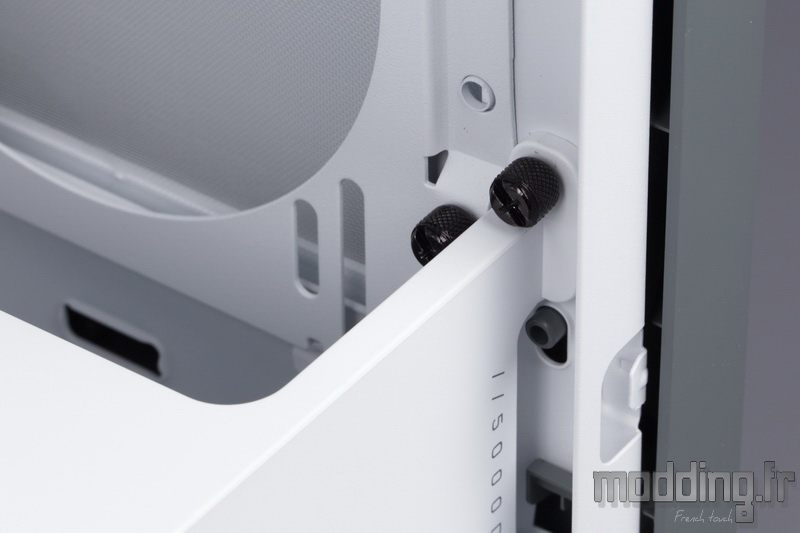

Cette extension est fixée au châssis par deux vis à main et par un système d’encoche au niveau de la structure en acier du cache.
Nous pouvons donc retirer cette extension du boitier.
La manoeuvre requiert quelques contorsions à la structure en plastique tout en jouant sur les clips du bord postérieur qui s’agrippent sur le bord antérieur du cache-alimentation.
Cette dépose nous permet de remplacer cette extension par celle présente dans le bundle.
Le système de fixation est différent. Nous passons sur une seule vis à main et un clip “bâtonnet” se positionnant sous la structure qui va venir se loger dans l’orifice de la base du châssis.
L’extension optionnelle du cache-alimentation en place, nous avons nettement plus d’espace pour le support de ventilation avant du 5000D, mais aussi pour le support de ventilation latérale que l’on devine derrière le cache-câble.

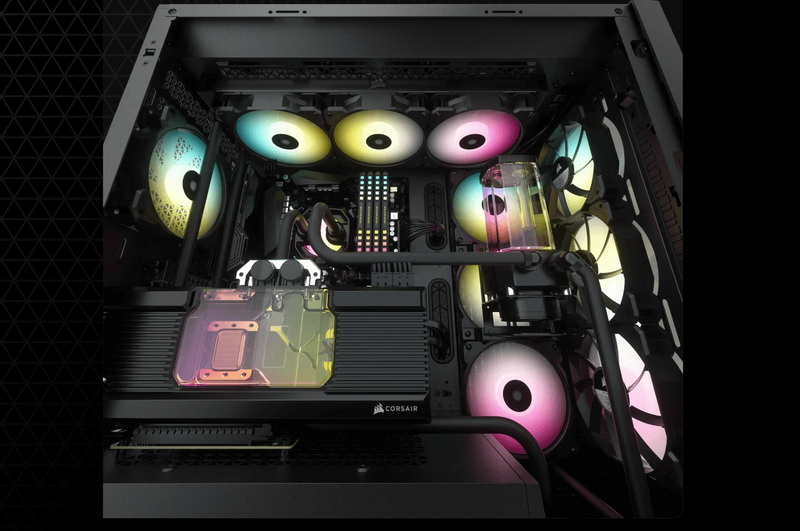

Cette modularité du 5000D va nous permettre d’installer un circuit de Watercooling personnalisé avec un radiateur en 360 sur la paroi antérieure du boitier ou dans le prolongement du plateau de la carte mère, ainsi que le combo pompe/réservoir.
Une grande partie de la structure métallique du cache-alimentation est occupée par une large grille.
Et…

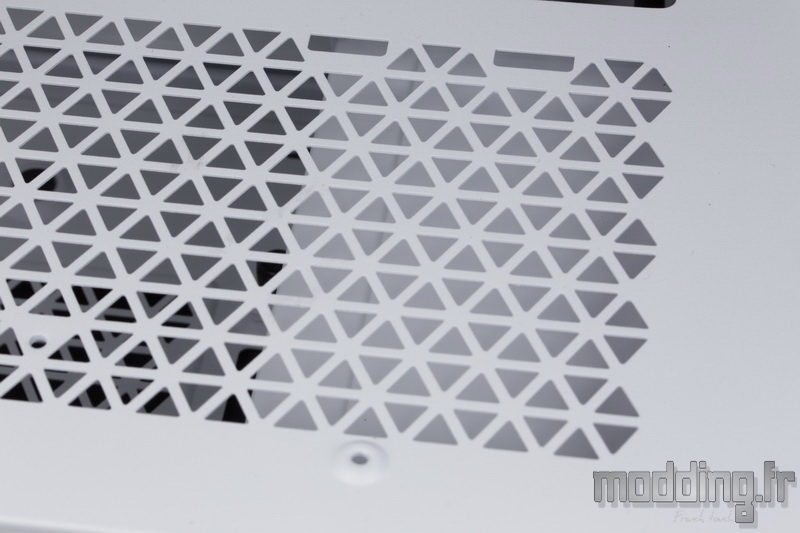

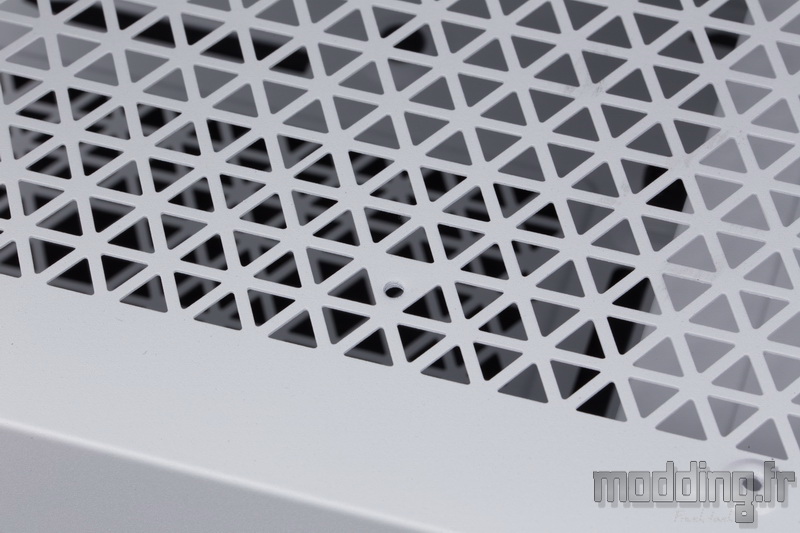

Nous retrouvons nos petits triangles.

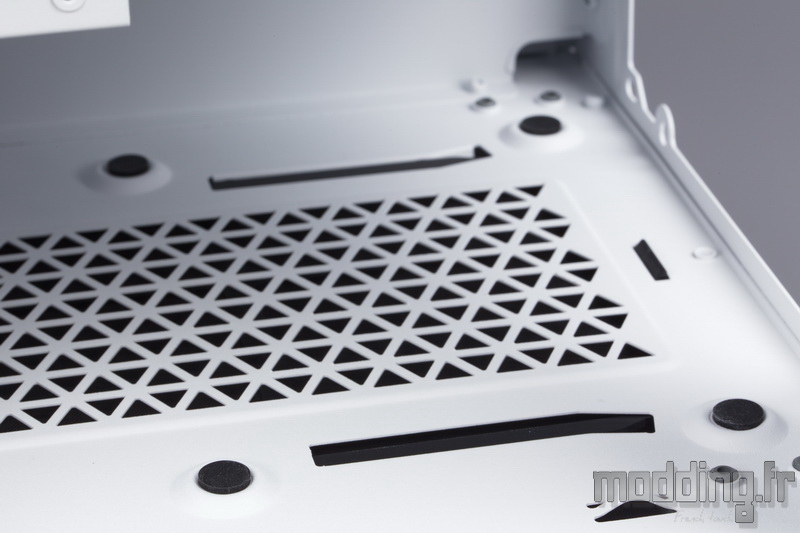

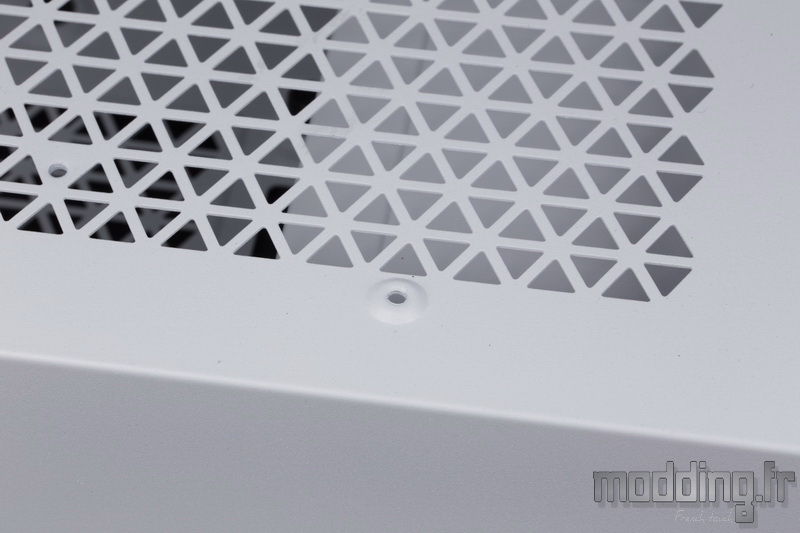

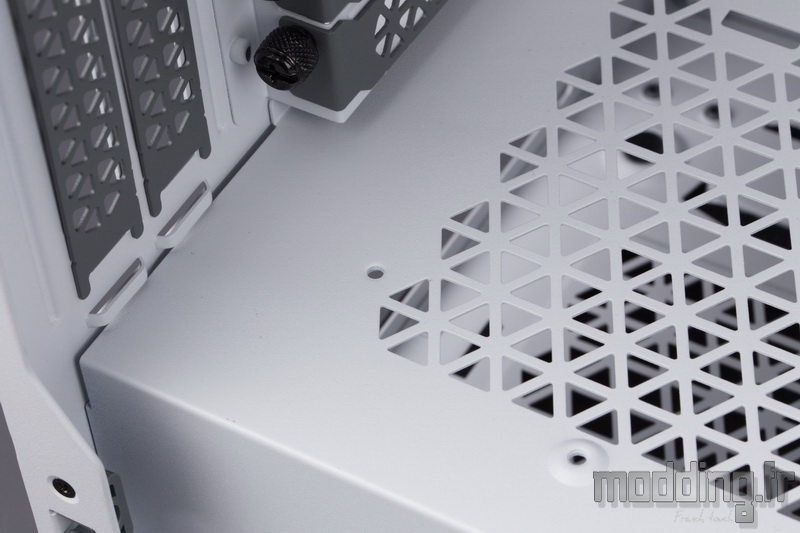

Deux larges ouvertures se positionnent au contact du bord inférieur du plateau de la carte mère.
Non loin de l’arête du cache-alimentation, nous remarquons la présence de deux points de fixation taraudés…
Dans un premier temps, nous avions pensé à un emplacement permettant de fixer un Riser sur des entretoises.
Du moins, jusqu’à ce que nous distinguions la présence de petits rectangles parmi les nombreux triangles (sur la bordure opposée).

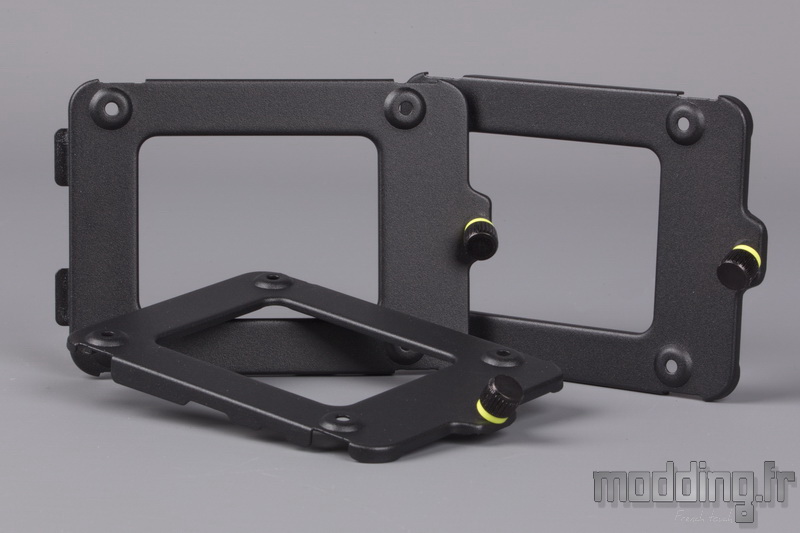

Ces points de fixation se destinent à l’installation de deux supports SSD présents du côté des coulisses.
La partie n’est pas perdue en ce qui concerne le Riser…

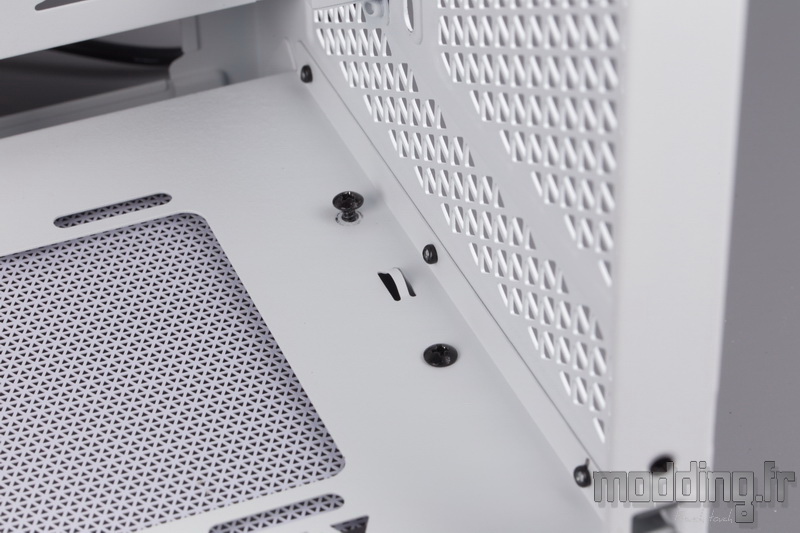

En regardant de plus près la grille du cache-alimentation, on aperçoit deux autres points de fixation taraudés dont la position tombent en face des équerres verticales et correspond cette fois-ci à l’installation dudit Riser.
En mettant en place deux des entretoises incluses dans le bundle tout en se procurant le câble d’extension PCIe Corsair, nous assurons la fixation de ce dernier sur le plateau du cache-alimentation et dans le même temps celle de la carte graphique.
En remontant vers l’arrière du boitier, nous retrouvons les 7 équerres PCI fixées par des vis à main, ainsi que les deux emplacements verticaux.
Plus haut, l’emplacement de ventilation arrière est occupé par un ventilateur en 120 mm positionné en extraction.
Dans la partie supérieure du châssis, nous retrouvons l’emplacement pour trois ventilateurs en 120 mm ou deux ventilateurs en 140 mm.
Afin de créer un minimum de flux d’air actif au sein du 5000D, Corsair installe un second ventilateur en aspiration au niveau de la paroi antérieure du châssis.
Au niveau de la paroi du châssis ou dirions-nous plutôt sur le support dédié à la ventilation antérieure du 5000D.

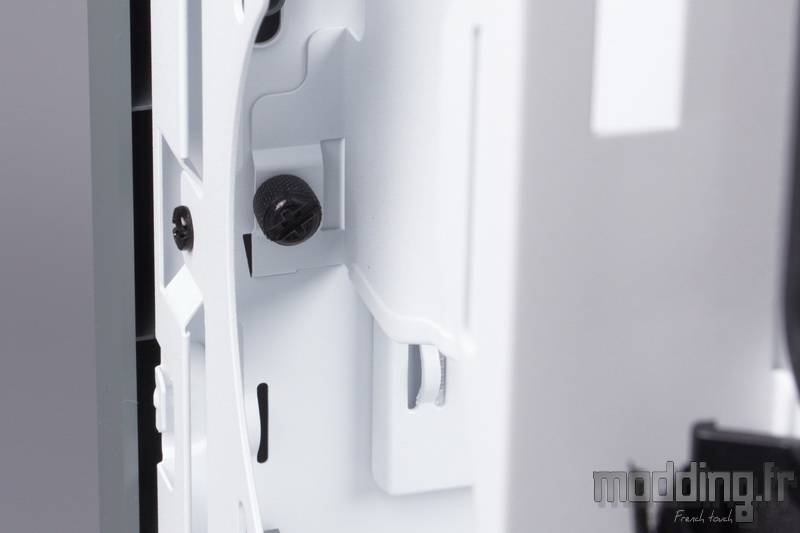

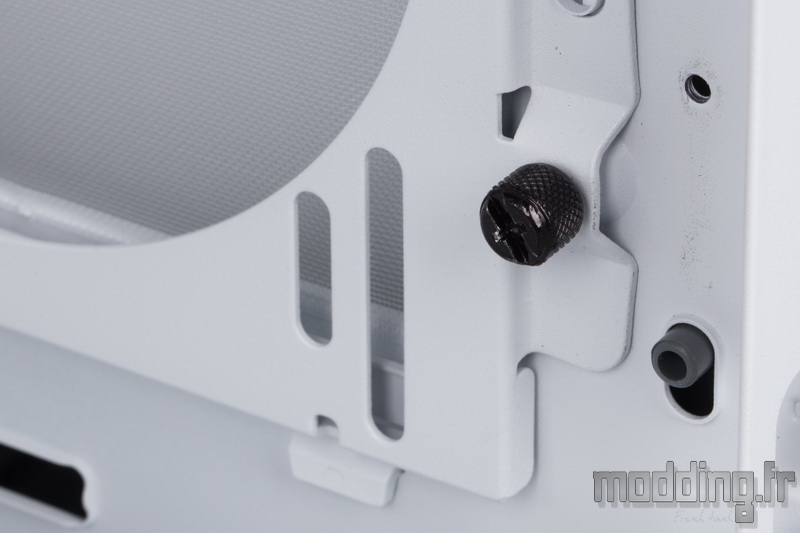

Ce support est amovible. Il dispose d’un jeu de deux vis à main qui restent solidaires de la structure en acier et…
… D’un jeu de taquets positionnées sur le bord opposé s’insérant dans le montant du châssis.
Nous trouvons des points d’ancrage spécifique à ce support que l’on peut aussi apercevoir sur le support de ventilation latérale ainsi qu’en bordure de la paroi antérieure du châssis.
Après avoir retiré la porte controlatérale, nous tombons sur les coulisses du 5000D…
Des coulisses qui se dissimulent derrière une large plaque métallique et un support de ventilation.
Cette large plaque en acier n’est autre qu’une seconde porte qui vient recouvrir la surface du plateau de la carte mère ainsi que le compartiment inférieur.
Un large orifice de forme ronde facilite son ouverture.

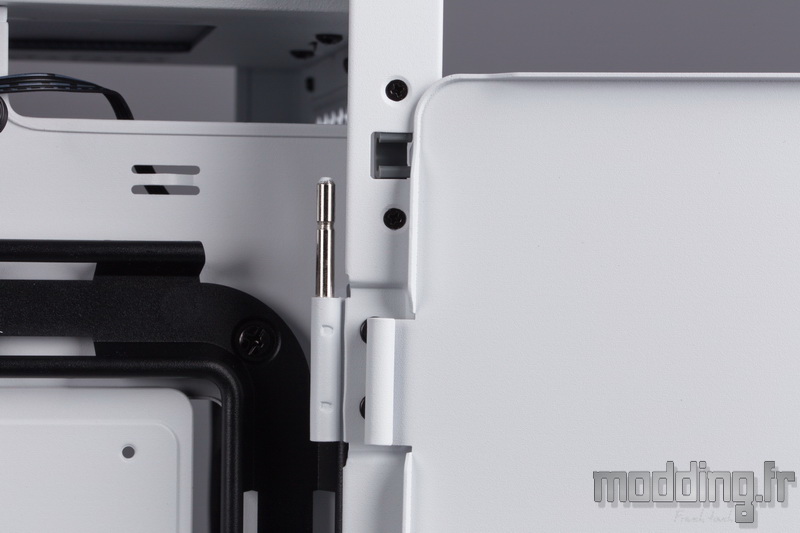

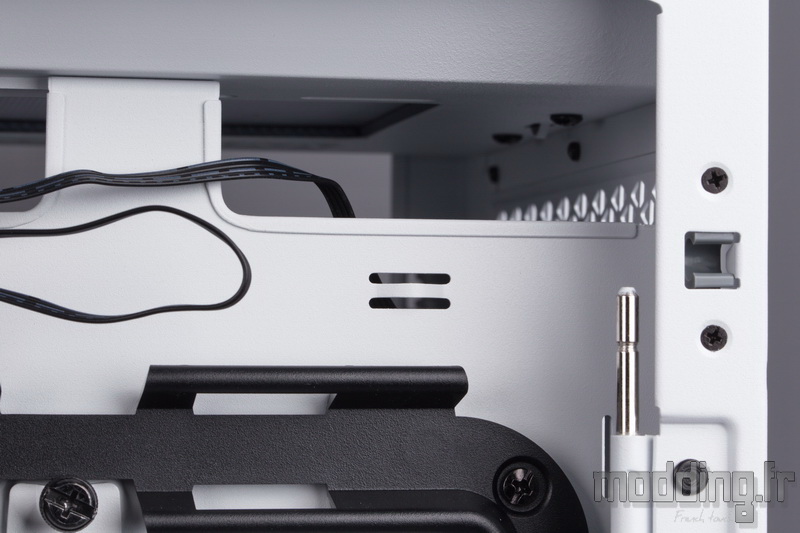

Un dispositif de charnières assure sa mobilité…
… Tout en permettant sa dépose.
Une fois retirée, nous accédons aux coulisses du 5000D.
L’ensemble des câbles est habillé de noir.

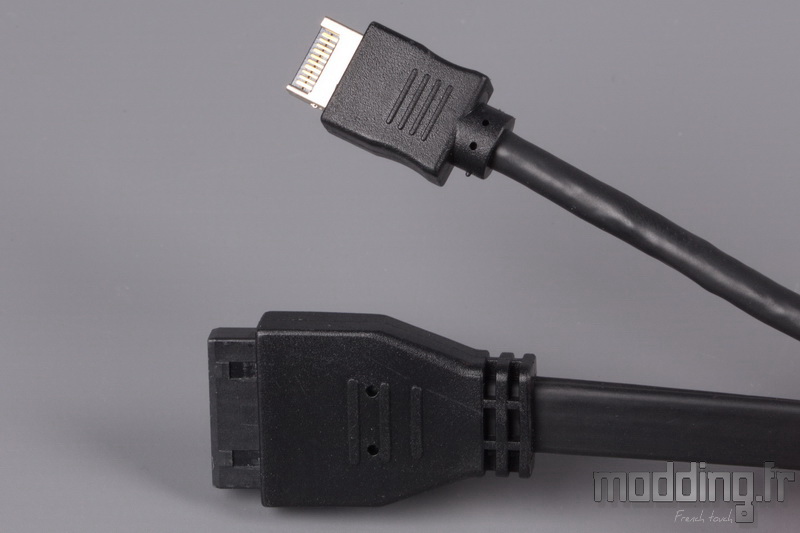

Et ce jusqu’à l’extrémité de la prise interne des ports USB 3.0, généralement bleue.
A ses côtés, nous avons la prise interne spécifique du port USB 3.1.
On retrouve trois autres bandes Velcro comme celles présentes dans le bundle.

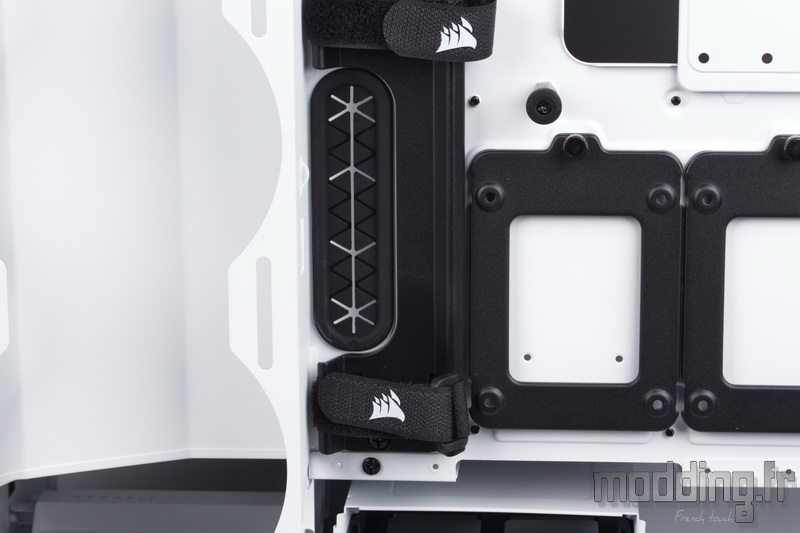

Elles sont assujetties à une longue pièce en plastique, elle-même fixée à l’arrière du plateau de la carte mère par des vis.
Tout comme sur le 4000D, Corsair équipe son 5000D d’une gouttière permettant de réunir et ranger les câbles au niveau des coulisses afin de parfaire le câble management. Ce dispositif est baptisé : RapidRoute.
Le boitier dispose d’un autre dispositif RapidRoute qui se positionne à proximité de l’ouverture par laquelle se glissent notamment le ou les câbles CPU.
La marque ne manque pas d’ajouter quelques points d’ancrage.
Un HUB PWM fait partie de l’équipement du 5000D.
Un HUB alimenté qui peut accueillir jusqu’à 6 ventilateurs PWM.
Cela permet de brancher ces ventilateurs sur une seule prise 4-pins de la carte mère. Un tel accessoire est toujours appréciable dans un boitier capable d’embarquer jusqu’à 10 ventilateurs en 120 mm.
Recouvrant la large ouverture nous permettant d’accéder à l’arrière du Socket de la carte mère, nous avons une plaque en acier fixé par un jeu d’encoches et une vis à main.
Estampillé du logo Corsair, il s’agit d’une plaque multisupport.
Elle se dote de plusieurs points de fixation dont certains sont identifiés par “HDD” et “SSD”.
Tout comme la base du boitier, elle peut donc accueillir une unité de stockage 3.5″ ou 2.5″.
Certains orifices sont taraudés afin d’installer un quelconque dispositif gérant la ventilation ou l’éclairage et l’on peut éventuellement fixer un iCUE Commander Pro.
Juste en-dessous, nous avons trois supports pour SSD.
Leur structure en acier est fixée au plateau de la carte mère par un système de crochets et d’une vis à main. Cette dernière reste solidaire de ladite structure.
Et tout comme les vis à main des portes du 5000D, elles s’accompagnent d’une rondelle jaune.
Une large entretoise permet de maintenir la porte dédiée aux coulisses en position fermée.

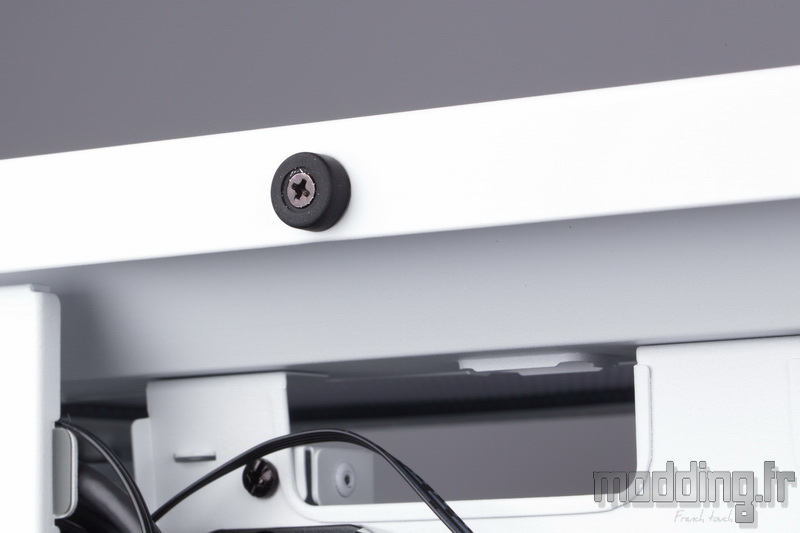

La fermeture est assurée par la présence d’un plot magnétique qui se positionne sur son extrémité.
Corsair fournit dans le bundle une seconde entretoise au cas où la première viendrait à perdre son aimantation.
L’insert en caoutchouc permet d’amortir la fermeture.
Un plot en caoutchouc est présent sur le bord supérieur du châssis et vient amortir la fermeture de la porte controlatérale.
L’accessoire qui se positionne dans le prolongement de la porte des coulisses est un support de ventilation latérale.
Il peut accueillir jusqu’à trois ventilateurs en 120 mm ou un radiateur de Watercooling (taille maximale : 360).
Son bord postérieur, replié à 90°, dispose de points d’ancrage ainsi que de petites ouvertures afin de glisser et attacher les câbles des ventilateurs.

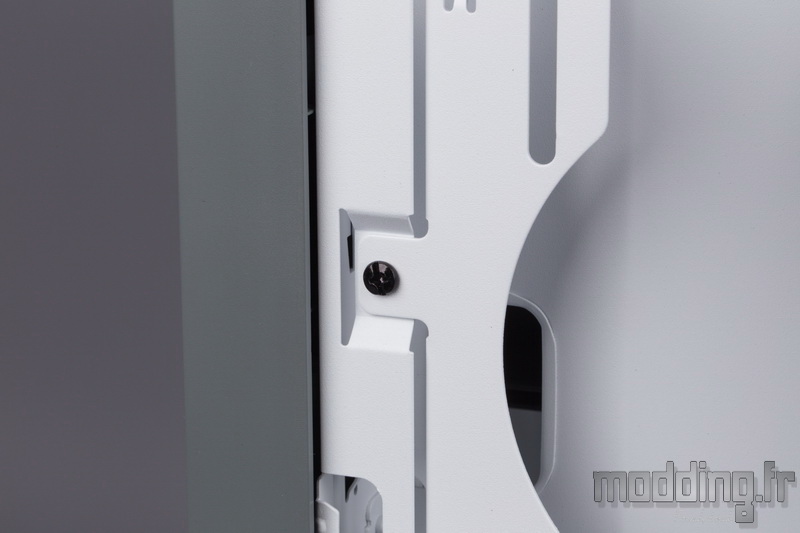

Dans sa partie arrière, le support est fixé au plateau de la carte par trois vis accessibles au niveau des points d’attache des sangles à scratch sur le dispositif RapidRoute.

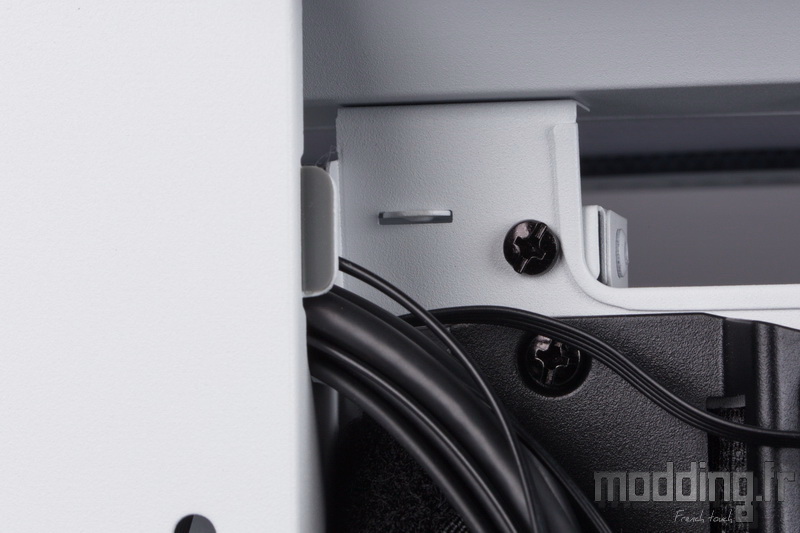

Il est fixé à l’avant sur le montant du châssis par trois autres vis.
Dans la configuration actuelle, avec le cache-câble en place, ce support n’est pas des plus utiles.
Il nous faut alors retirer ce cache-câble qui est fixé par deux vis au niveau de ses coins postérieurs et…
… Par deux vis à mains qui assurent sa fixation sur la paroi avant du châssis.
Une fois le cache-câble déposé, le 5000D se présente dans sa configuration dédiée à un circuit de Watercooling personnalisé.
Dès lors, ce sont les ouvertures munies de leur grommet qui assure entièrement le passage des câbles issus de l’alimentation et du panneau des connectiques du boitier.

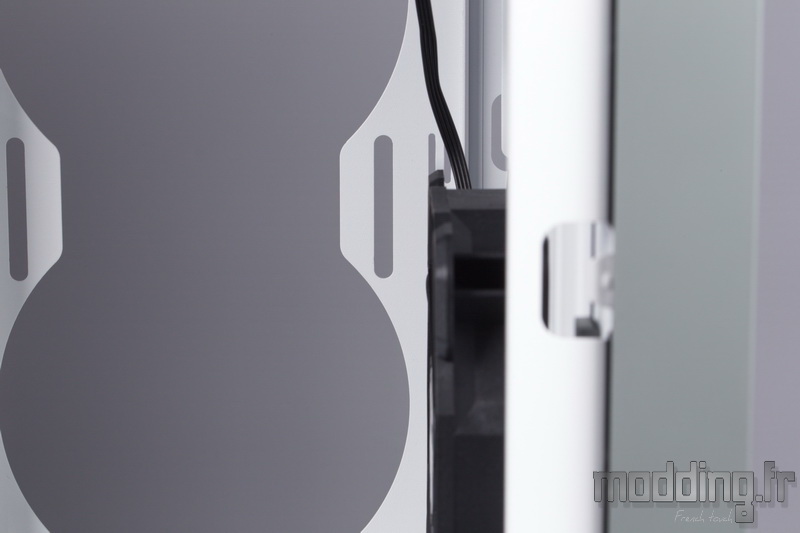

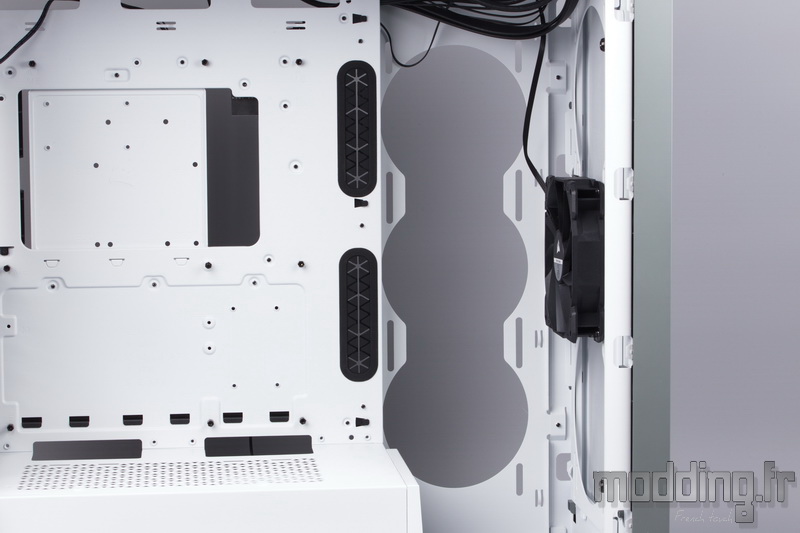

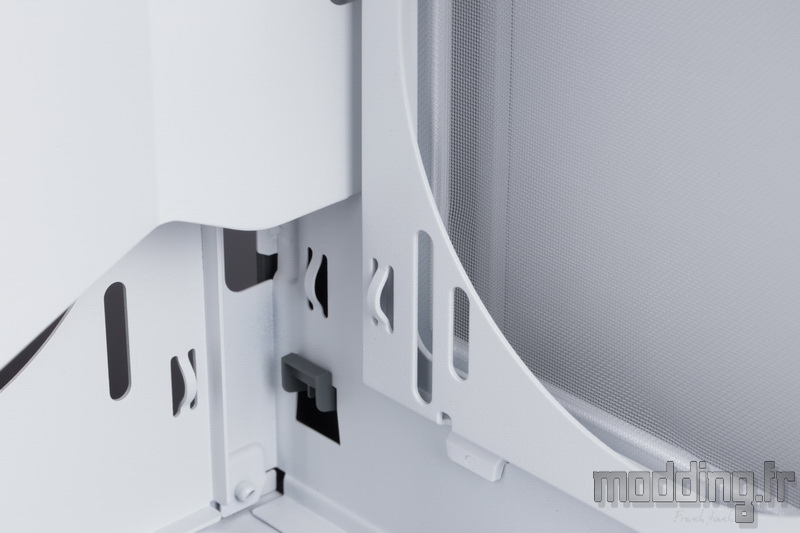

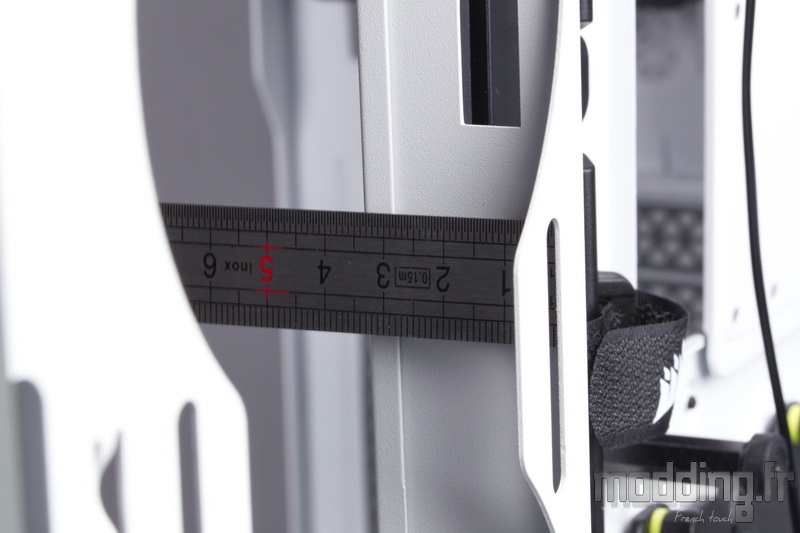

Le support de ventilation latérale est déporté du côté des coulisses sur 33 mm correspondant à deux millimètres près à l’espace alloué à ces coulisses.
Un emplacement de ventilation qui tombe en face et tout contre la grille filtrée de la porte controlatérale.

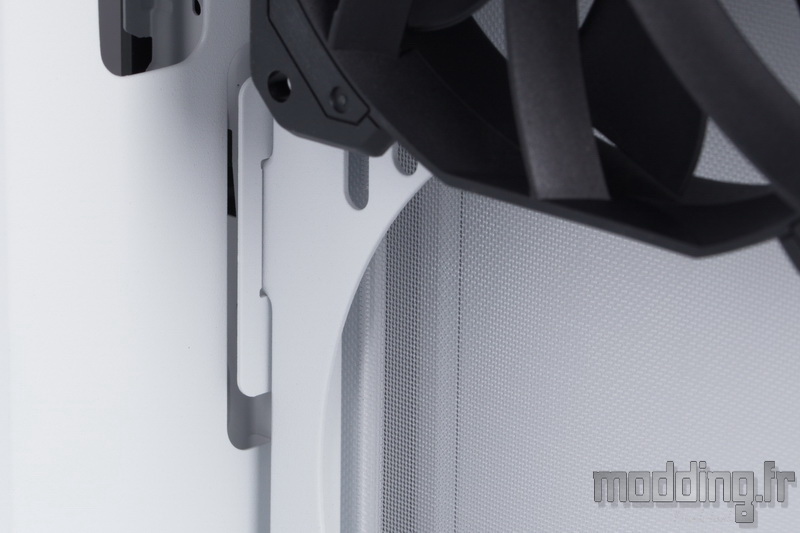

Ainsi, Corsair nous donne le choix d’installer les ventilateurs en extraction ou en aspiration.
Les 33 mm de déport font que les ventilateurs restent encore en arrière du plateau de la carte mère.
Si nous envisageons d’installer un radiateur de Watercooling sur cet emplacement, les points de fixation sont suffisamment décalés pour ne pas venir buter sur les ventilateurs installés à l’avant du 5000D.

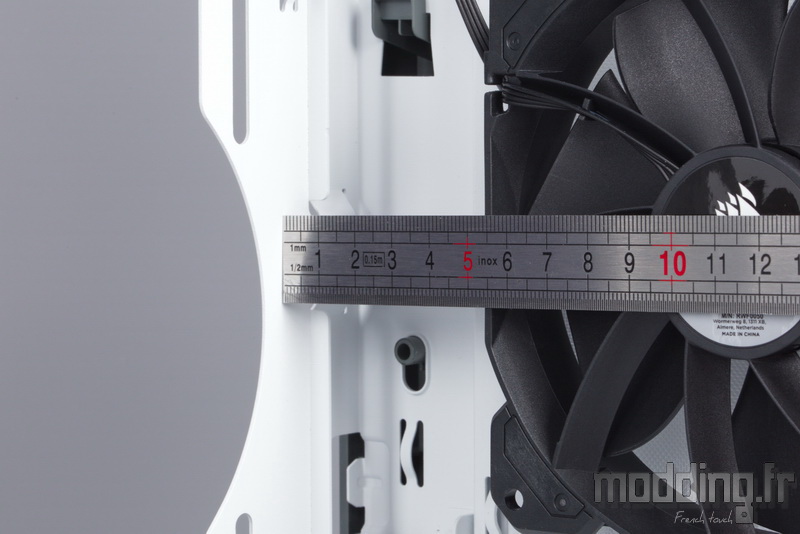

On compte une soixantaine de millimètres avant d’empiéter sur le flux d’air engendré par cette ventilation.
Le 5000D est certes volumineux, mais, pas assez, pour songer à installer un radiateur de Watercooling à l’avant du boitier (taille maximale : 360 ou 280) et sur le support latéral (taille maximale : 360).
On choisit l’un des deux emplacements, mais n’oublions pas que l’on peut aussi installer un radiateur (taille maximale : 360 ou 280) dans la partie haute du boitier.

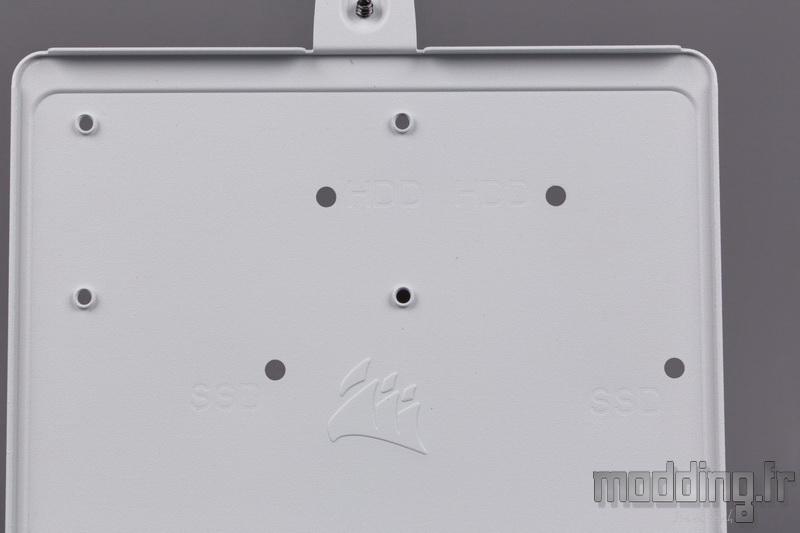

Sous la partie métallique du cache-alimentation, nous avons une cage HDD dotée de deux tiroirs en plastique qui peuvent accueillir un disque dur 3.5″ ou une unité 2.5″.
La cage est fixée par deux vis à main du côté de l’emplacement du bloc d’alimentation.
Cependant, nous avons vu que nous pouvons aussi fixer cette cage avec 4 vis UNC-6.32 se logeant sous le châssis.
Une alternative qui trouve toute son utilité en fonction de la profondeur de l’alimentation comme nous le verrons dans la section “Montage”.
On note la présence de trois points d’ancrage en bordure de la base du châssis.

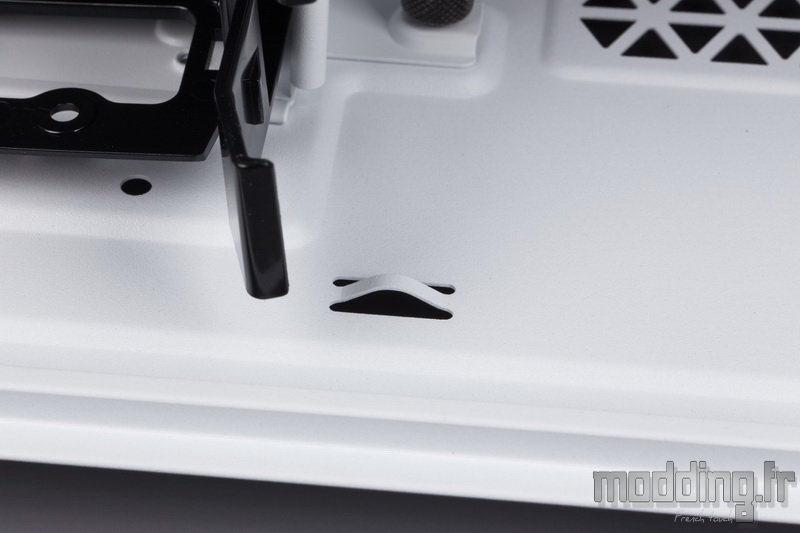

L’emplacement de l’alimentation est doté de petits plots en mousse afin d’accueillir sereinement le bloc.
La longueur de l’entretoise, spécifique à la fermeture de la porte dédiée aux coulisses, détermine l’espace alloué à ces coulisses.

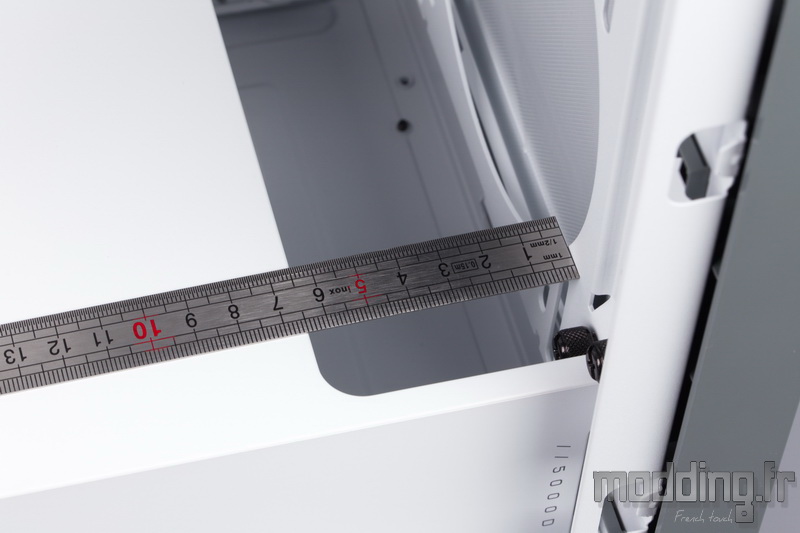

Cette entretoise mesure 35 mm qui correspond donc à l’espace maximal.
Il faut bien sûr prendre en compte la présence des supports SSD qui, nous le rappelons, peuvent être installés sur le plateau du cache-alimentation.
N’oublions pas non plus l’épaisseur du dispositif RapidRoute dont la structure en plastique occupe pas moins de 5 mm.
