Montage :
Le HAF 700 The Berserker propose trois niveaux d’emplacement pour le stockage que ce soit pour des unités 3.5″ ou SSD.
Le premier est des plus classique et se situe au niveau de la cage HDD qui dispose de 4 tiroirs.
Le disque dur 3.5″ vient prendre place dans l’un de ces tiroirs.
Le montage se passe d’un quelconque outillage.
Il suffit d’insérer l’un des bords de l’unité en faisant coïncider ses trous avec les ergots du panier.
Ensuite, on exerce une pression sur le bord opposé du tiroir pour l’écarter du disque dur.
Le but étant de pouvoir insérer complètement les autres ergots dans les trous du bord opposé de l’unité de stockage.
On veille à orienter la connectique du disque dur vers les branches du tiroir.
Chacun des tiroirs peut aussi accueillir une unité 2.5″.
Dans ce cas, il nous faut un tournevis et 4 vis M3.
La fixation se fait par dessous l’unité qui reste centrée par rapport au tiroir.
Il ne reste plus qu’à mettre en place les tiroirs en les glissant au fond de la cage HDD jusqu’à entendre le petit clic assurant leur bonne fixation.

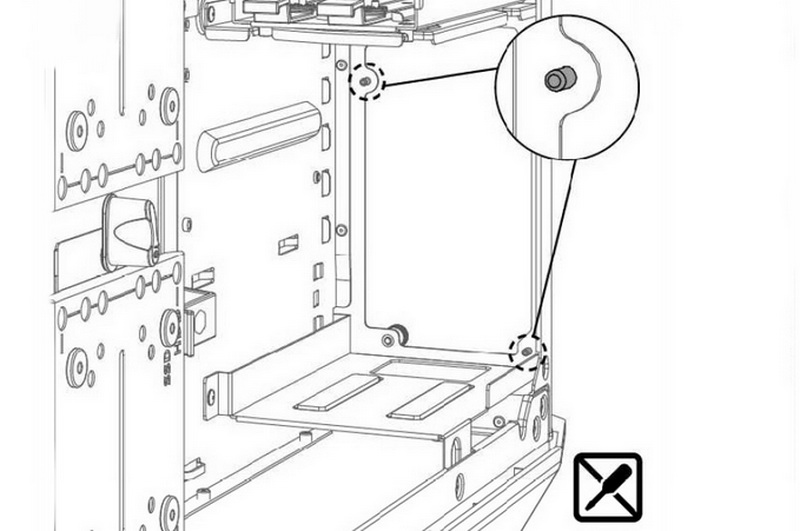

On peut sécuriser la fixation du tiroir équipé d’un disque dur 3.5″ en utilisant l’une des longues vis UNC-6.32 incluses dans le bundle.
(Schéma issu du manuel d’utilisation).
Les deux autres emplacements utilisent le système de fixation élaboré par Cooler Master.
Ce sont des petites vis à main que l’on installe sur les unités de stockage.
Nous avons un jeu dédié au SSD avec un pas de type M3.
Et un jeu dédié au disque dur 3.5″ avec un pas de type UNC-6.32.
On remarque que ces vis intègrent une empreinte pour tournevis plat ou cruciforme, toutefois, nous n’avons pas eu besoin d’utiliser ce genre d’outil.
La partie externe de la vis dispose d’un diamètre légèrement supérieur à l’orifice de la rondelle en caoutchouc dans laquelle elle vient se loger.
L’insertion se fait en force et suffit à bien maintenir l’unité de stockage en place, notamment dans la position verticale qu’elle va adopter lors de son installation sur les supports dédiés.
Nous avons les trois supports qui prennent place à l’arrière de l’emplacement de ventilation latérale.
On peut orienter l’unité vers l’avant ou l’arrière du boitier.
On déplace les rondelles en fonction du format de l’unité de stockage. Leur profil spécifique permet de les retirer facilement.
Nous notons que nous avons la possibilité de décaler le disque dur de quelques millimètres.
Le cache-câble dispose aussi de deux emplacements pour accueillir le SSD ou…
… Le disque dur sur sa face interne.
L’installation de l’alimentation ne pose pas de souci majeur.
Pour notre part, le bloc a eu tendance à embarquer l’un des patins en caoutchouc…
En effet, on constate que nous n’avons que peu de jeu pour glisser le bloc en raison de la proximité du plateau de la cage HDD qui se positionne au-dessus.
On veille à orienter la face ventilée vers la porte controlatérale, ainsi elle se positionne en face de la grille de ladite porte.
Lorsque l’on installe le bloc, deux de ces points de fixation se logent dans des petits ergots tandis que les deux autres sont pris en charge par les vis à main spécifiques à cet emplacement.
On se passe donc du tournevis.
L’installation de la carte mère s’effectue avec 9 vis UNC-6.32.
L’entretoise centrale dispose d’un léger déport facilitant le centrage de la carte.
Vu les dimensions du HAF 700 The Berserker, notre carte mère parait presque être au format Micro-ATX !
Du coup, nous avons beaucoup de place tout autour et nous ne sommes pas gênés pour glisser le ou les câbles CPU par l’ouverture dédiée.
Rappelons que l’on peut facilement retirer la paroi supérieure du châssis pour être encore plus à l’aise.
Pas de souci du côté du câble ATX.
Avec tout cet espace, le HAF 700 The Berserker est clairement dimensionné pour accueillir un gros circuit de Watercooling.
On constate que nous ne sommes même pas limités quant à l’épaisseur des radiateurs.
Un peu plus de 100 mm dans la rangée du fond de l’emplacement de ventilation supérieure.
La rangée proximale offre encore plus de place, car elle est completement décalée vers la porte principale.

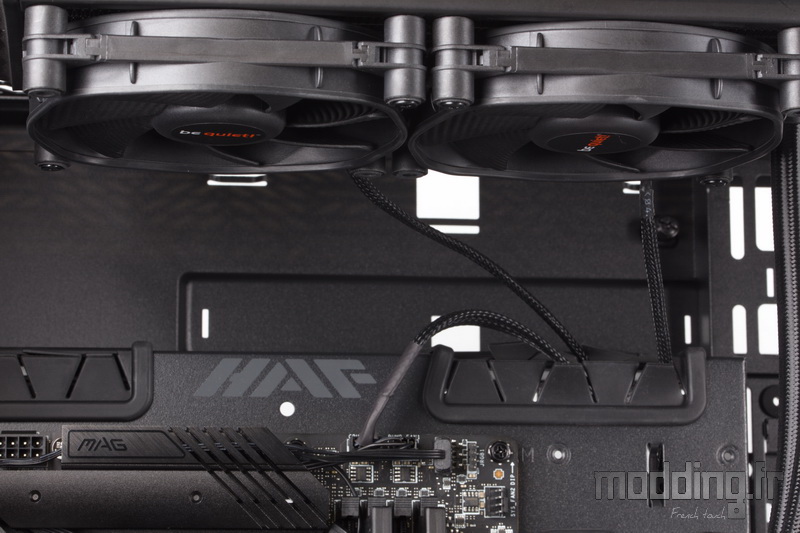

Notre Silent Loop 2 se sent un peu seul là haut !
On devine tout juste la présence du radiateur…
Dans une position verticale du radiateur de notre AIO, pour ceux qui se posent la question sur le cheminement des tuyaux vers le haut ou vers le bas dudit radiateur, Cooler Master propose sa solution : “on vous laisse le choix”.
(Schémas issus du manuel d’utilisation).
La capacité du boitier en matière de Watercooling personnalisé est impressionnante !
Le HAF 700 The Berserker permet d’installer jusqu’à 4 radiateurs 360 et un radiateur 240 en simultané. Bien sûr, on adapte l’épaisseur desdits radiateurs en conséquence.
(Schémas issus du manuel d’utilisation).
Avant d’installer la carte graphique, nous allons retirer les équerres correspondantes à l’emplacement de ladite carte.
On ouvre le système de fixation spécifique au HAF 700 The Berserker.
Pour rappel, nous n’avons pas besoin de toucher aux différentes vis des équerres, elles ne sont là que pour aider au centrage et au maintien de ces dernières lorsque l’on referme le volet de fixation.
Par ailleurs et comme à son habitude, Cooler Master se passe des renforts entre chaque équerre. Cet aspect permet de ne pas empiéter sur les sorties vidéos des cartes graphiques.
On installe ensuite notre carte.
L’équerre de cette dernière se positionne sur les petites vis.
On referme le volet de fixation tout en optimisant la position de la carte graphique.
Ce sont les patins en caoutchouc qui vont exercer la pression adéquate pour bien maintenir en place notre carte.
Ainsi Cooler Master propose un montage sans avoir recours au tournevis.
Toutefois, si nous avons un doute, on peut tout à fait remplacer la vis d’origine (de centrage) par une vis plus classique sans que cela gêne la fermeture du volet.
286 mm, c’est la longueur de notre carte.
On dispose encore d’une bonne cinquantaine de millimètres avant d’atteindre l’emplacement de ventilation latérale.
Un emplacement qui demeure en retrait par rapport au plateau de la carte mère d’une soixantaine de millimètres.
Contrairement au HAF 700 EVO, le système de fixation de la carte à la verticale reste une option.
On suggère de faire cheminer le câblage PCIe par les ouvertures de la partie basse du plateau de la carte mère.
On n’oublie pas de brancher les différents câbles du boitier sur les prises positionnées sur le bord inférieur de la carte mère.
(et qui a oublié de brancher le câble USB du contrôleur ?…)

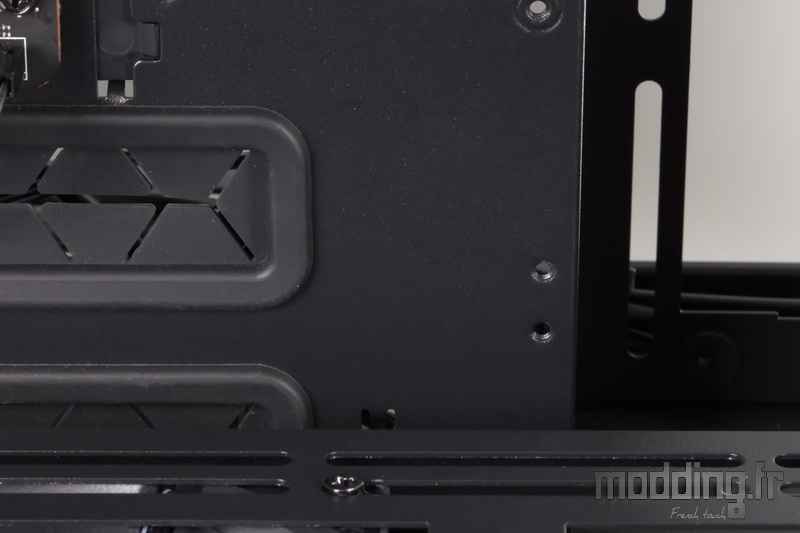

Ces ouvertures vont être partiellement dissimulées par une barre métallique.
Le châssis dispose de deux points de fixation permettant d’ajuster la hauteur de cet accessoire.
Un accessoire qui vient dans le même temps guider les cables, evitant de les avoir à proximité de la ventilation inferieure du boitier.
La grande ouverture pratiquée sur le plateau de la carte mère permet d’accéder facilement à l’arrière du Socket.
Bien sûr, nous retirons la cage HDD au préalable.
On apprécie les nombreux points d’ancrage que propose le boitier.
Les deux dispositifs en plastique permettent de regrouper les différents câbles et évitent ainsi qu’ils ne viennent gêner l’installation d’unités de stockage sur la face interne du cache-câble.
On range proprement l’ensemble des câbles…
… même si au final, le cache-câble met tout le monde d’accord.
On finalise les branchements du côté du compartiment principal.
Taillé pour le Watercooling, le HAF 700 The Berserker saura aussi satisfaire les fans (petit jeu de mots…) d’Aircooling. Capable d’accueillir jusqu’à 14 ventilateurs en 120 mm (sans oublier les 2 ventilateurs en 200 mm), le compartiment principal dispose d’une clairance de 166 mm pour installer un ventirad afin de refroidir le processeur.
Nous remettons en place les portes latérales.
Et on termine par le Top du boitier.
Il ne reste plus qu’à configurer l’éclairage aRGB des ventilateurs pour qu’il corresponde au thème désiré.
Ce qui nous amène au chapitre suivant qui traite du logiciel MasterPlus + de Cooler Master.
