Le montage :
On passe au montage qui ne montre aucune difficulté.

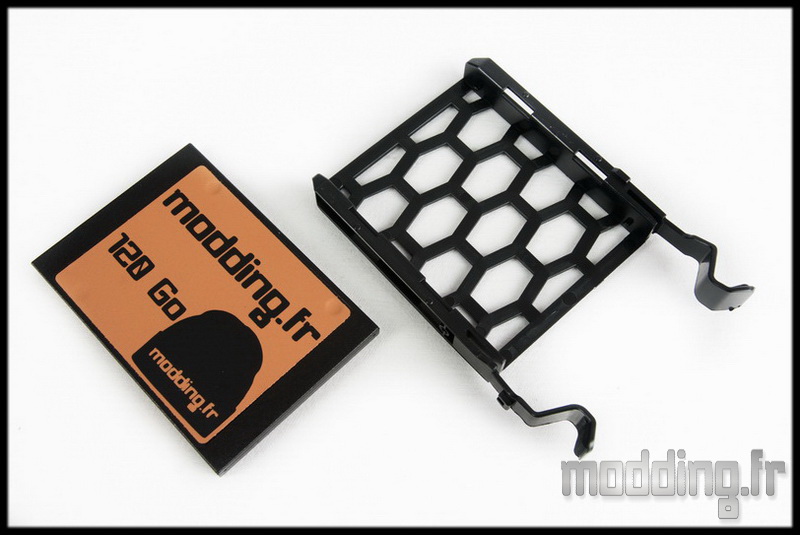

Commençons par le SSD avec un montage sans vis. On force sur le panier pour écarter les bords.

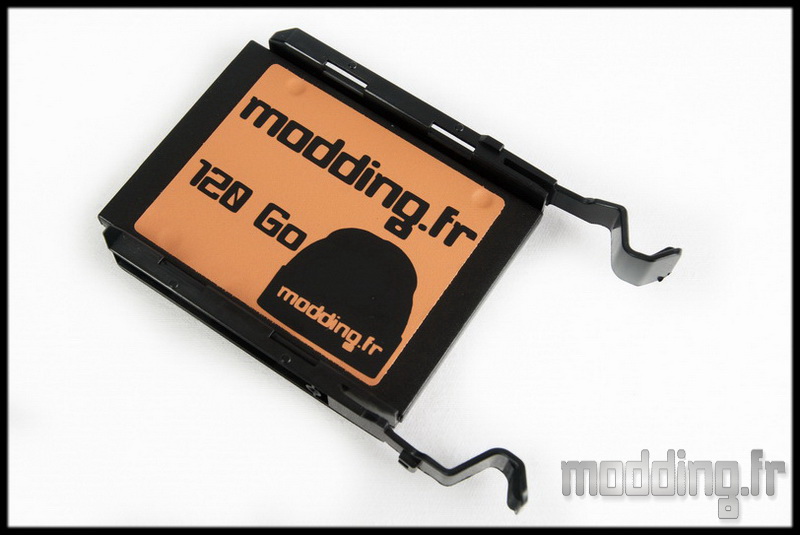

On place le SDD et on relâche la pression sur les bords, des petits ergots plastiques viennent fixer le SSD.
Pas de silentbloc, on destine ce tiroir plutôt à un SSD.

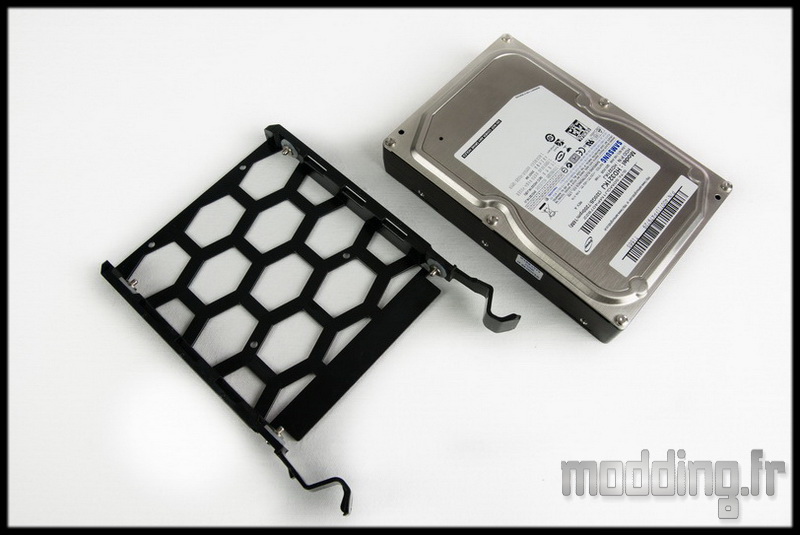

Du coté 3.5″, le principe de mise en place est identique.
Le panier comporte des trous de fixation pour unités 2.5″ avec utilisation de vis.
Le panier comporte des silentblocs.

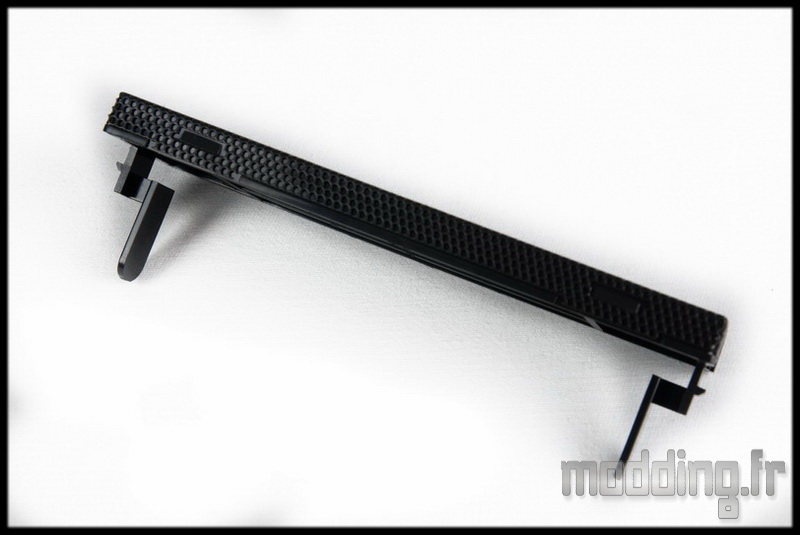

La baie 5.25″ comporte trois emplacements avec des caches qui se retirent de l’intérieur avec un système de clips.

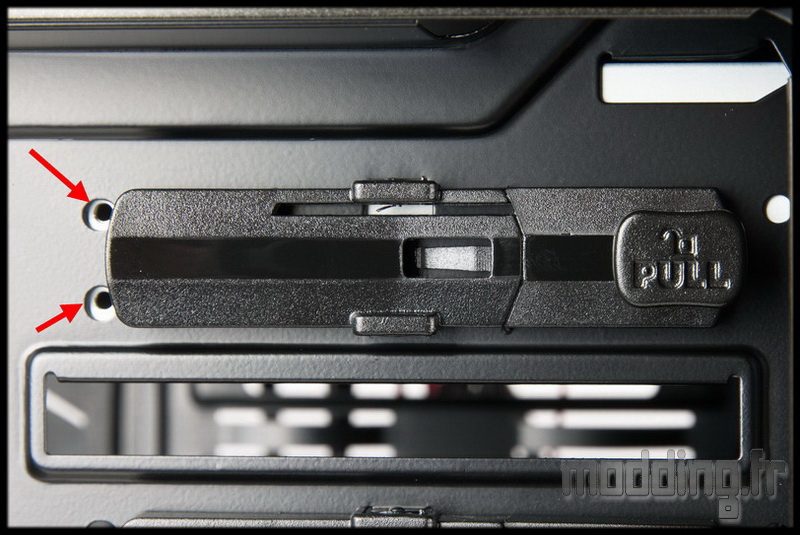

On glisse le lecteur optique dans son logement jusqu’à ce qu’il déclenche le système de fixation. La position peut tout de même être assuré par deux vis classiques.
Pour libérer le lecteur, on tire simplement sur l’ergot marqué “PULL”, il ne reste plus qu’a retirer le lecteur dans le même temps.
On sait maintenant que PUSH = pousser et PULL = tirer….

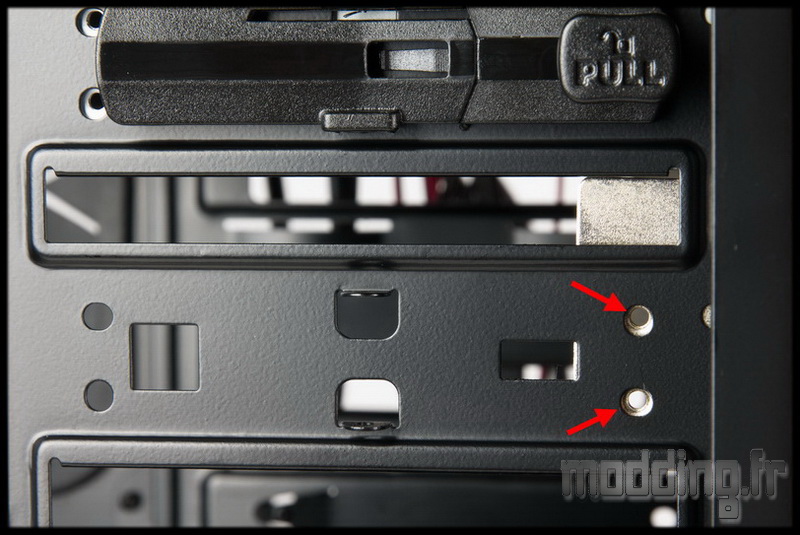

Ce système ne convenant pas au rheobus, on peut facilement le retirer pour avoir accès aux trous de fixation classique par vis.
Un peu de jour entre les différents éléments mais cela reste correct.

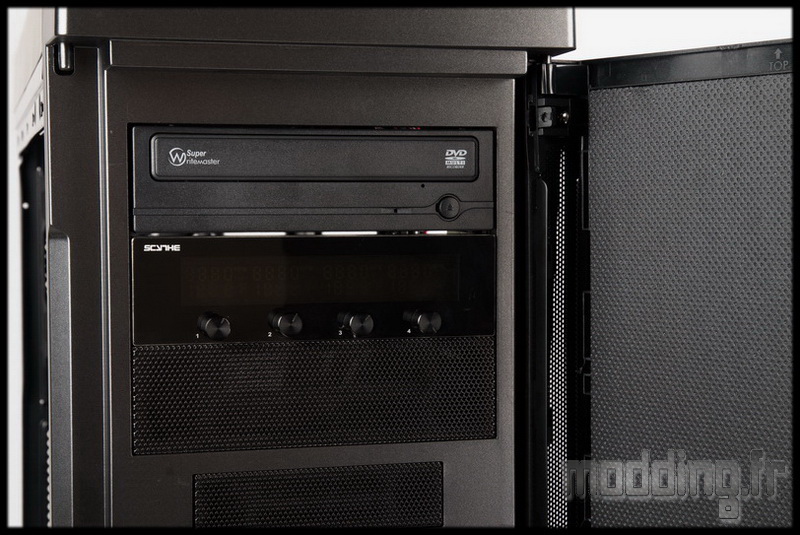

Le gros avantage du Ghost est que la porte permet la mise en place de rheobus à boutons.

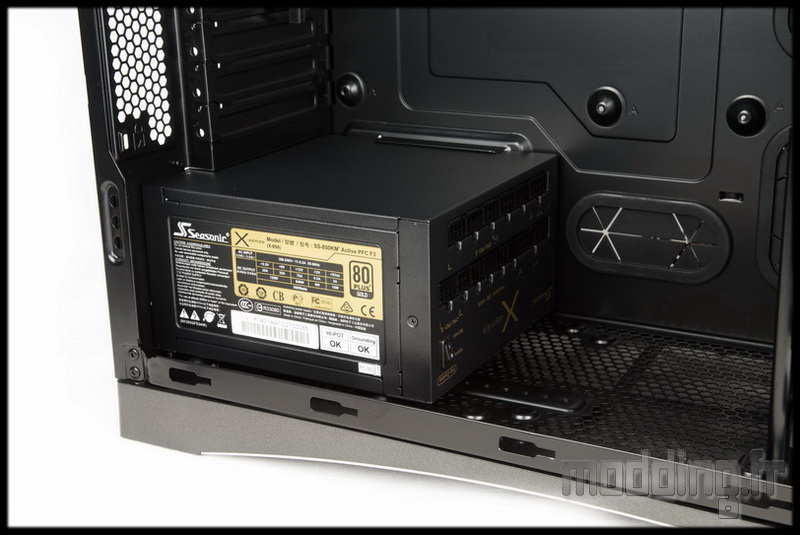

L’alimentation glisse parfaitement dans son logement, on remarque qu’elle passe juste sous les ports d’extensions PCI et une languette métallique du plateau de la carte mère.
Ce qui nous ramène au problème initialement posé les petits patins en caoutchouc… que même si ils mesuraient 1 mm, on ne peut les placer sur les plots déjà existant… sinon le bloc ne rentre pas dans son logement!
Du coup je n’ai pas trouvé leur fonction…

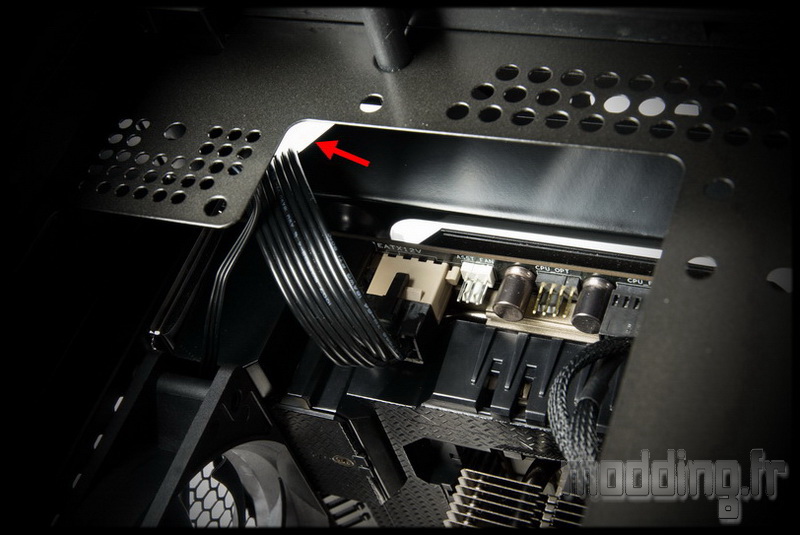

La difficulté majeure, dans la mise en place de la carte mère, est souvent le passage du câble CPU. Ici ça n’est pas le cas, on a une bonne distance entre le haut du châssis et la carte mère et l’ouverture pour ce câble est assez grand pour le passer tranquillement.
On tombe rarement sur de bons emplacements pour le passage des câbles pour que l’un d’entre eux soit en face de la prise ATX 24 broches.
Le Ghost en fait partie…

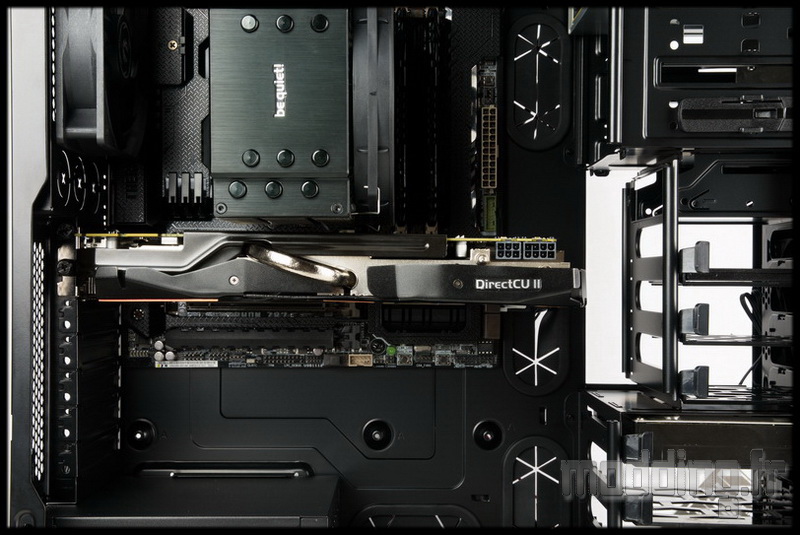

Pas de soucis pour la carte graphique, il y a de la place!
Et si il n’y en a pas assez, on peut toujours jouer sur la cage 2.5″.
320 mm avec la cage en 2.5″, 400 mm sans la cage. Du moins pour le premier port PCIe d’une carte mère au format ATX.

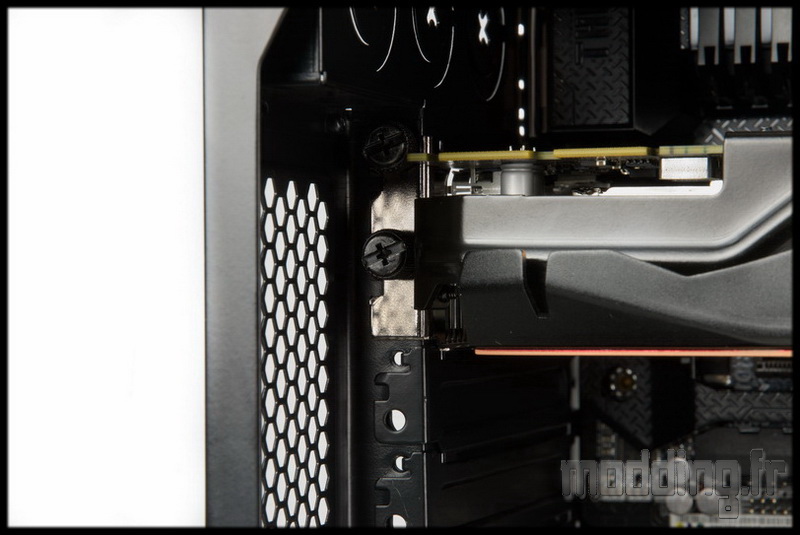

Les équerres PCI ne comportent aucune vis, mais des vis à mains sont présentes dans le bundle.
Bien qu’il me faille le tournevis pour les mettre en place… l’espace est limité pour mes mains pleines de doigts…

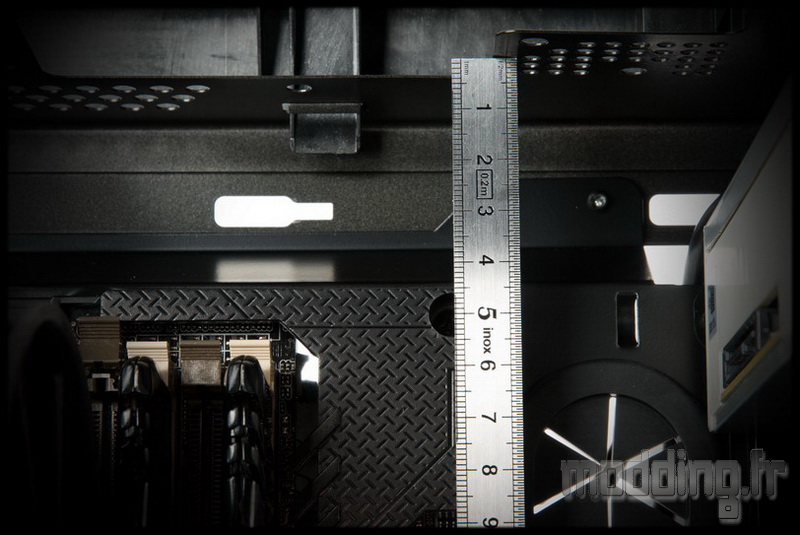

45 mm jusqu’à la carte mère! de quoi mettre en place un radiateur de watercooling en 240 mm.
Attention pour autant, le Ghost ne gérant à ce niveau qu’un emplacement double en 120 mm, on ne pourra pas fixer d’AIO en 280…
Il ne reste plus qu’à mettre les câbles en place. A noter qu’une ouverture plus grande au niveau de la sortie d’alimentation aurait été préférable, pour peu d’avoir une alimentation non modulaire.

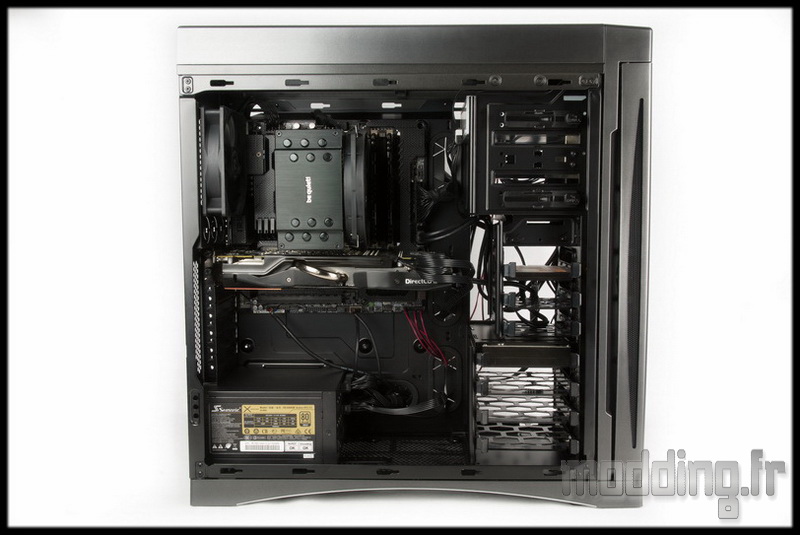

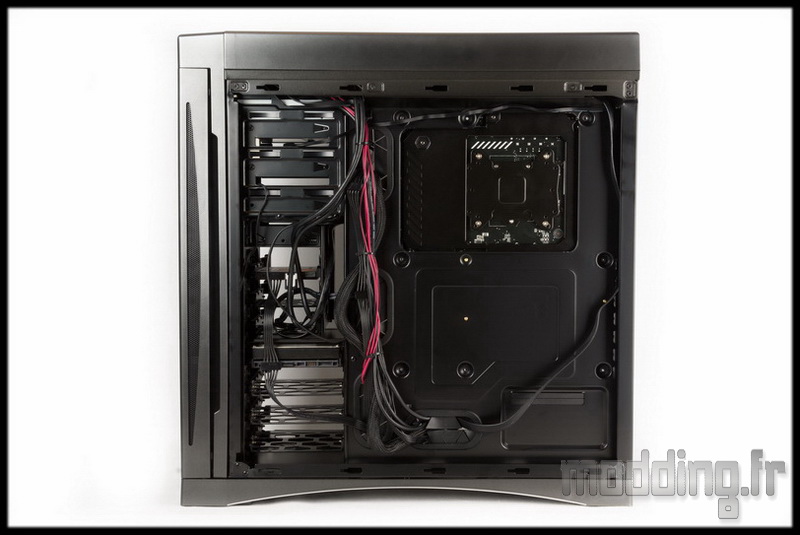

Derrière, malgré le faible nombre de point d’ancrage, on arrive à avoir quelque chose d’assez propre.
L’ouverture pour l’accès à l’arrière du Socket de la carte mère est très confortable.

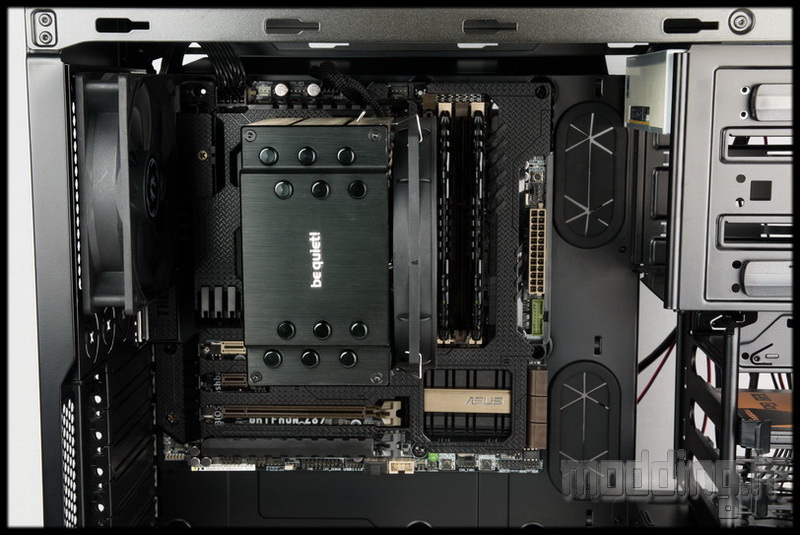

Non précisé dans les spécifications Bitfenix, la hauteur pour ventirad disponible permet de mettre en place un Dark Rock 3 haut de 160 mm, et il reste un peu de marge.
