[TEST] BaronKase Liquid de DeepCool

Montage :

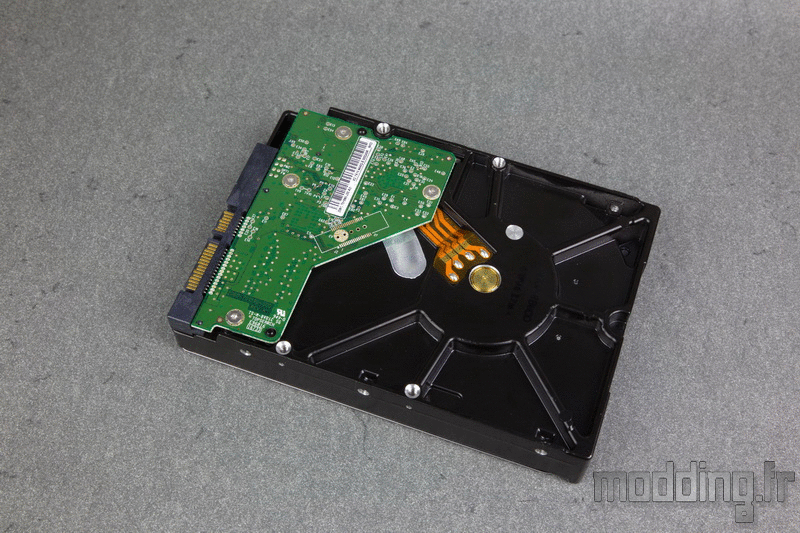

On commence par le montage du disque dur 3.5″.
La fixation se fait par dessous.
Nous avons besoin d’un tournevis et de 4 vis UNC 6.32 incluses dans le bundle.
Juste bien veiller à orienter la connectique du disque dur vers la vis à main du tiroir.

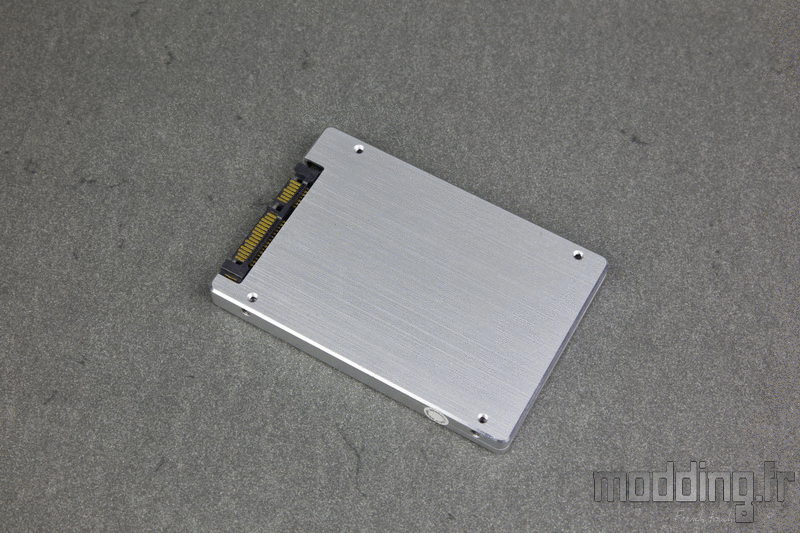

Le principe est le même pour fixer le SSD au niveau de ce tiroir.
Les vis sont de type M3.
La flèche rouge indique que nous avons juste déplacé le silentbloc pour qu’il coïncide avec le point de fixation de l’unité 2.5″.

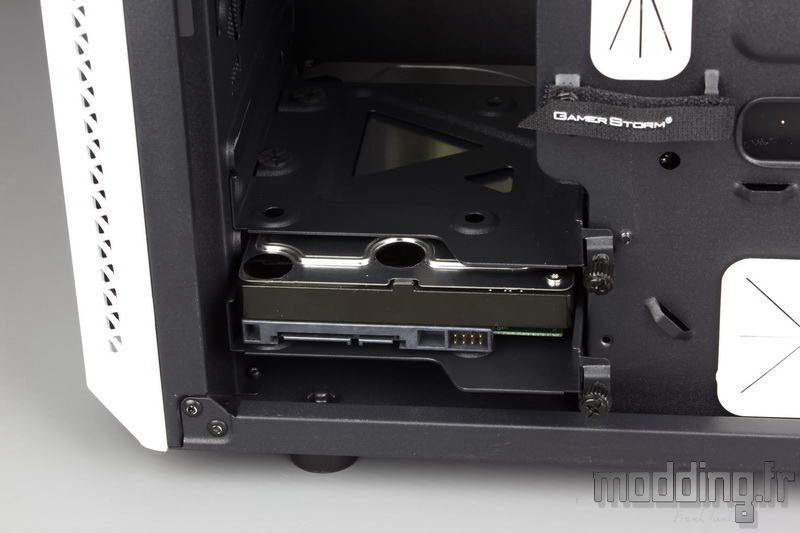

Il ne reste plus qu’à glisser les tiroirs au sein de la cage HDD et de les enfoncer jusqu’en butée.
On assure leur fixation à l’aide de la vis à main.

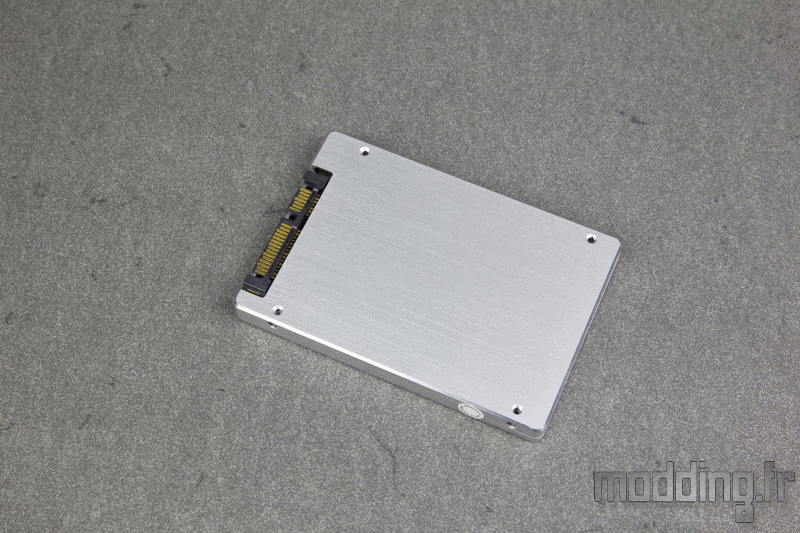

Le SSD a son propre support.
La fixation se fait par en dessous avec 4 vis M3.
Noter l’orientation du SSD avec sa connectique vers le bord plat du support.

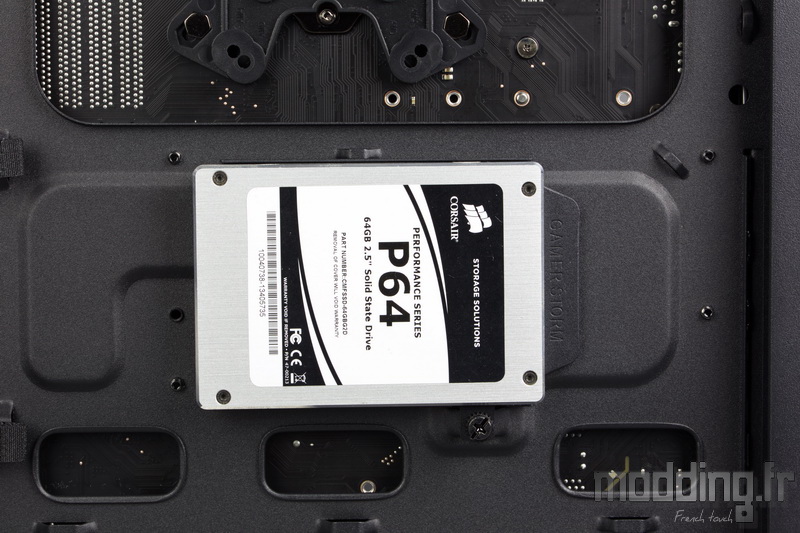

Le boitier est doté de deux supports : un premier trouve place derrière le plateau de la carte mère sous l’ouverture permettant d’accéder à l’arrière du Socket.

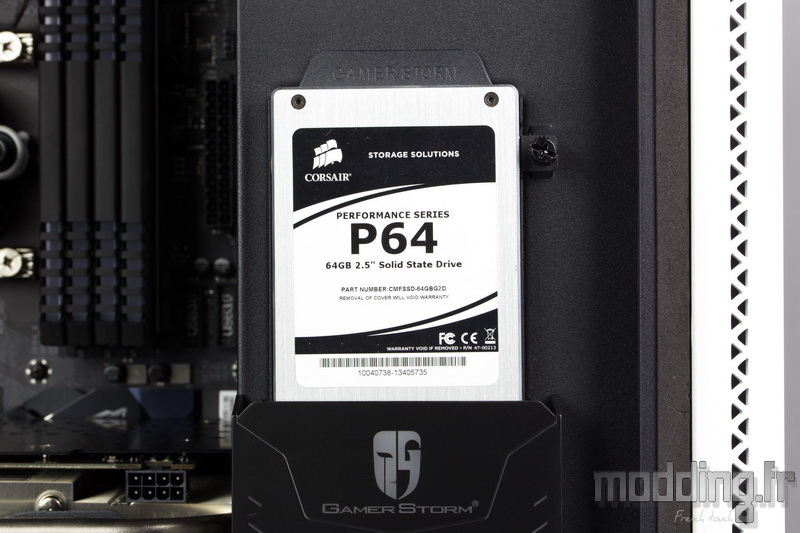

Le second est situé sur le flanc du cache avant, juste au-dessus du réservoir accessoire du Captain 120EX RGB.
Le cache de ce dernier dissimule totalement la connectique du SSD.
De plus nous verrons plus bas que le SSD bénéficie du rétroéclairage issu de ce cache.

Notre config de test comprend une carte mère au format ATX… Rien de tel pour mettre en pratique ce que nous propose DeepCool dans son BaronKase Liquid.

On rappelle que le boitier est destiné en premier lieu à une config basée sur une carte mère micro ATX, sinon comme on peut le voir sur la photo, il n’y a plus de place pour le bloc d’alimentation…. Oups!

Du coup nous devons déporter ledit bloc à l’avant du châssis, dans sa partie haute…
A première vue, ça va rentrer au chausse-pied…. On commence par faire de la place en dégageant les câbles issus du boitier ainsi que ceux du contrôleur RGB.
Il va falloir aussi jouer avec les tuyaux reliant le réservoir au radiateur du Captain 120EX RGB…
Autant vous dire qu’il est plus aisé de :

1. Ne pas encore mettre la carte graphique en place (du moins si celle-ci est plus longue que la largeur de la carte mère…).
2. De se munir d’un tournevis aimanté.
3. De le garder à portée de main.
4. De mettre la première vis en place sur ledit tournevis.

Le tout pour faciliter la mise en place l’alimentation dans ce logement…

Mais avant tout il faut préparer le bloc…

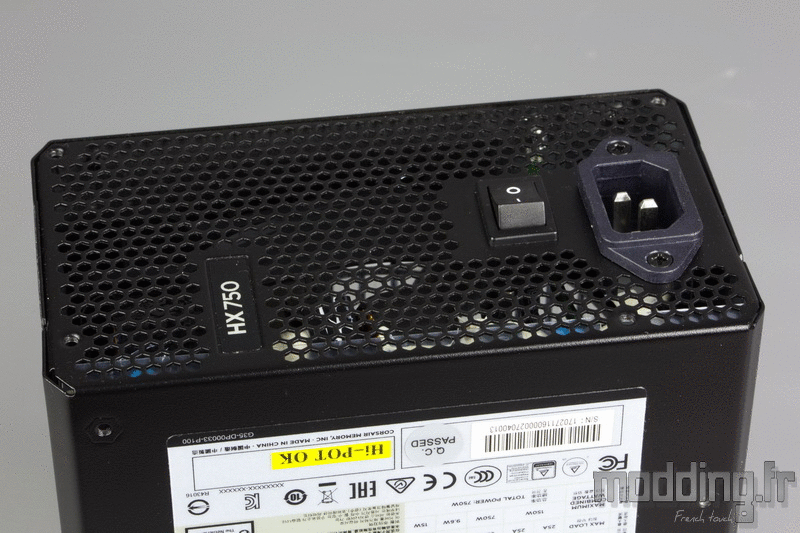

Dans un premier temps on place l’interrupteur dans la position On. Surtout ne pas oublier ce détail sinon vous allez vous en mordre les doigts….
Ensuite on branche le cordon de la prise déportée sur le bloc. Veillez à bien enfoncer la prise.
Et là…. nous pleurons!!! Du moins en ce qui nous concerne car notre alimentation HX750 dispose d’une prise qui n’est pas idéalement positionnée pour effectuer le branchement….
Car ensuite nous allons fixer le support dédié… Et dans notre cas le cordon ne sort pas dans le bon sens !!! Il nous a fallu couper quelque peu le manchon pour pouvoir plier un peu plus le câble…

… Celui-ci doit suivre la paroi du support qui est alors fixé sur le bloc par 4 vis UNC-6.32.
Autant dire que si le bloc dispose d’une prise orientée de façon plus classique… Point de problème à ce niveau.

Bref, nous sommes quand même arrivés à nos fins…

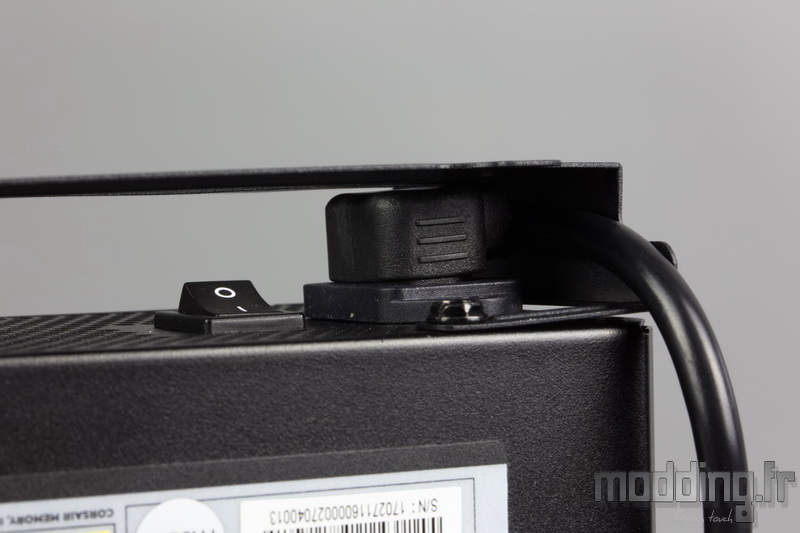

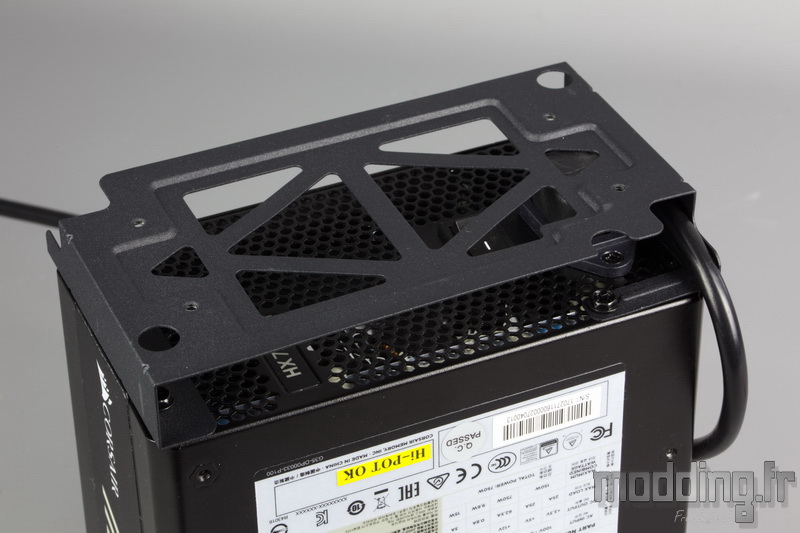

Le support est en place, bien vissé sur le bloc d’alimentation.
La prise est bien enfoncée.
La câble sort du coté coulisses.
L’interrupteur est bien en position On… (petit rappel au cas où.. après c’est trop tard!).

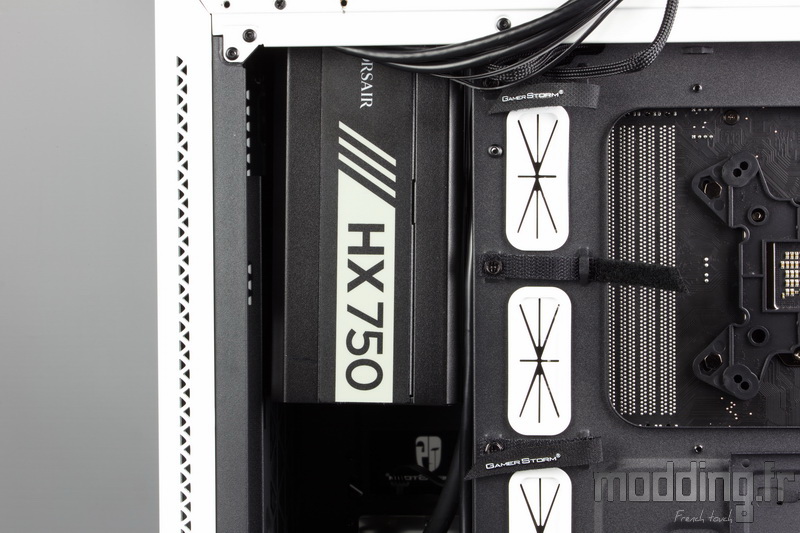

On glisse ensuite le bloc dans son logement alternatif.
Ce n’est pas une mince affaire à vrai dire …
On pousse les deux tuyaux… On dégage autant que possibles les différents câbles du boitier…

Mais on va surtout avancer à l’aveugle pour faire coïncider les points de fixation du support avec les trous du Top du boitier…

Dès que l’un d’eux se présente en bonne place, on n’hésite pas à visser…
Et là… nous sommes avec une main sous le bloc pour caler ce dernier en face des trous et on cherche le tournevis avec notre autre main…
Et puis on essaie de choper la vis sans lâcher le bloc…. Et on se dit : “J’aurais du prendre un tournevis aimanté… rogntudju #%£!!!!”
Cela demande une petite organisation au préalable…
Maintenant c’est fait on peut passer à la suite….

Nous orientons l’alimentation de façon à avoir sa face ventilée vers l’avant du châssis.

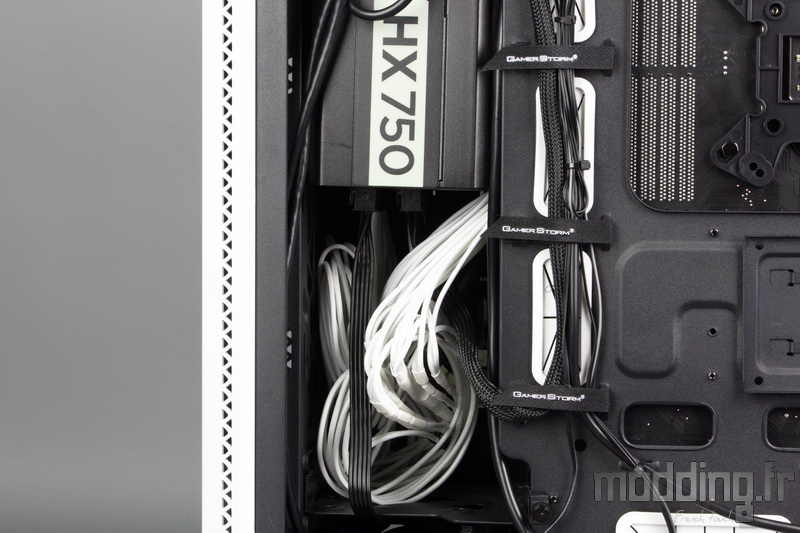

Ensuite nous branchons les différents câbles nécessaire à notre config.
Comme on peut le voir! autant dire qu’il nous semble inutile de rajouter une quelconque ventilation à l’avant du boitier dans ce type de montage….

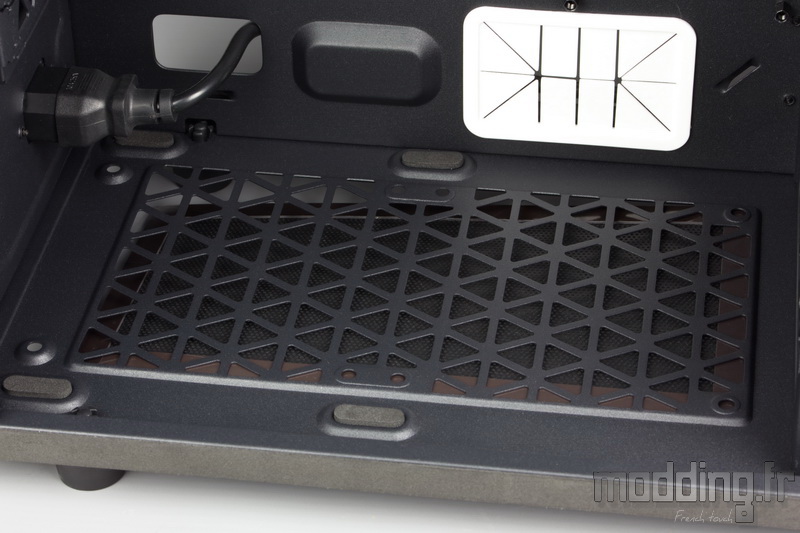

Par contre il sera plus judicieux de placer un voire deux ventilateurs en aspiration dans l’emplacement d’origine de l’alimentation.
DeepCool préconise de ne pas utiliser de bloc dont la profondeur dépasse les 160 mm.

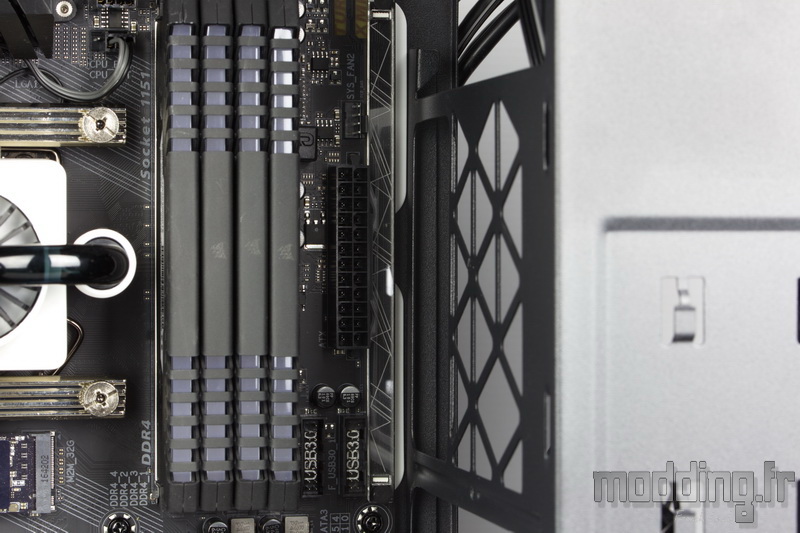

La carte mère ATX couvre totalement les passages des câbles situés à l’avant du plateau de la carte mère. Il faut alors passer par les ouvertures situées sur le cache avant du boitier.

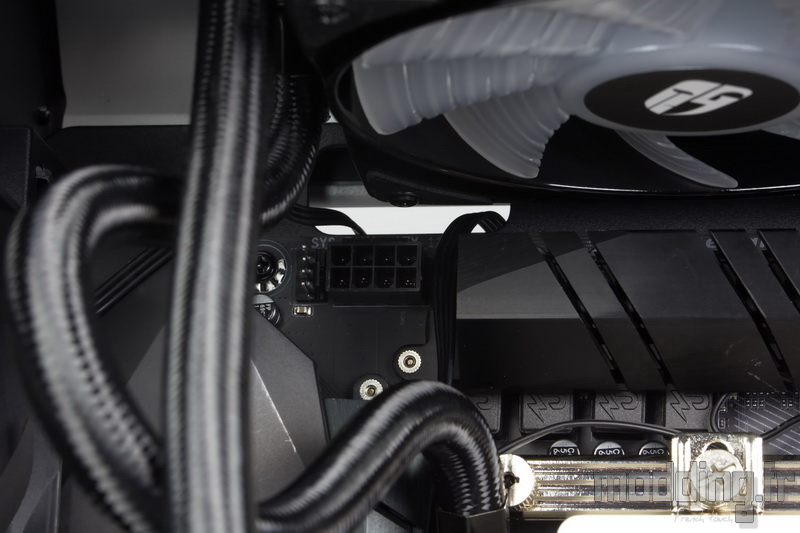

On conseille de passer la câble CPU avant de fixer le radiateur du Captain 120EX RGB.

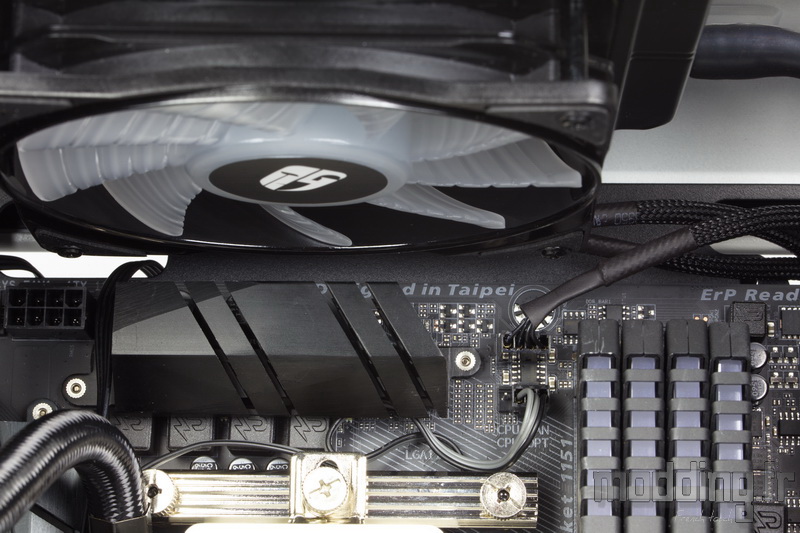

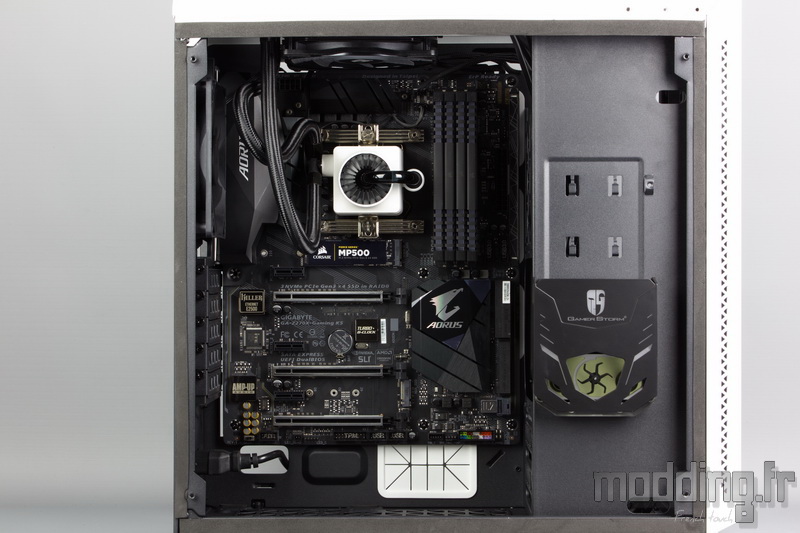

La fixation du radiateur ne pose aucun problème, nous avons une bonne marge avant de rentrer en contact avec les composants de la carte mère.

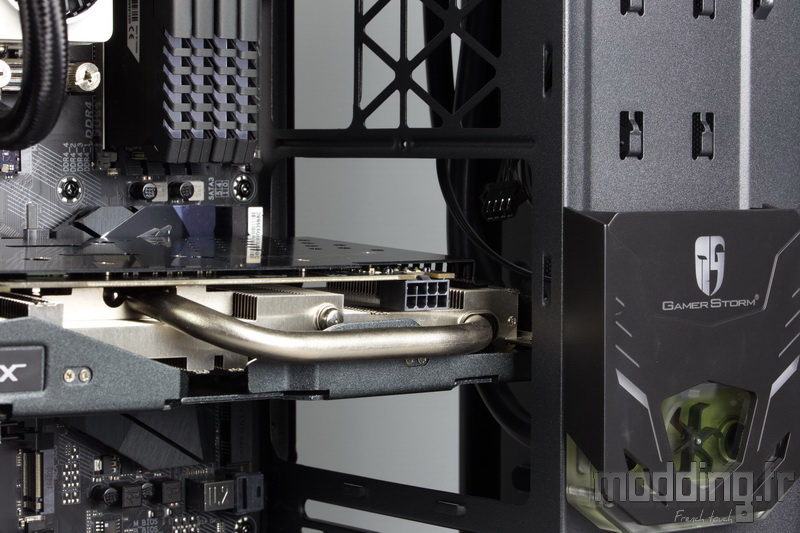

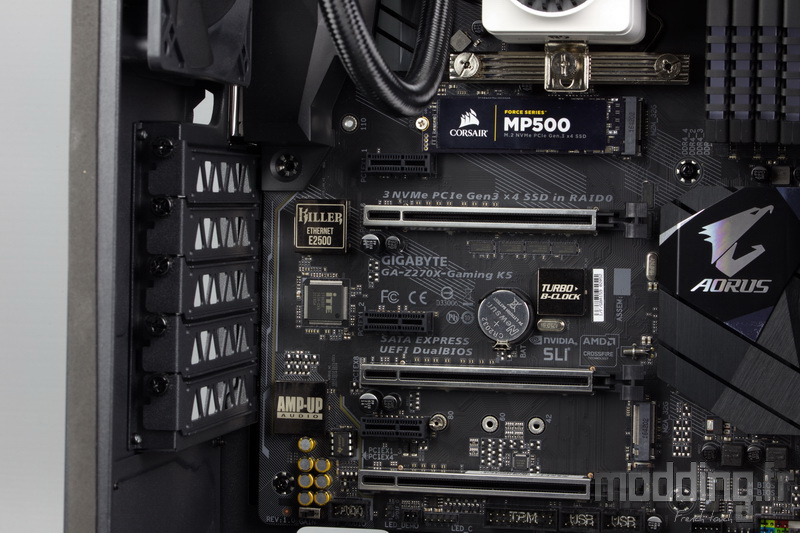

En ce qui concerne la carte ou plutôt les cartes graphiques si on veut disposer d’un SLI ou XFire… Le second emplacement tombe sur la dernière équerre, cependant cela ne gène pas la mise en place des cartes double slot, si ce n’est à la rigueur la fixation sur un seul point d’attache.

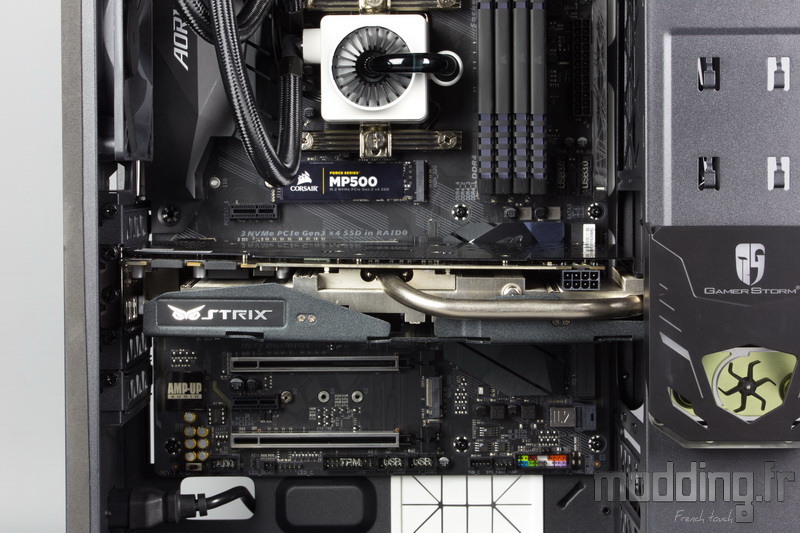

Non, ce qui va être plus compliqué, c’est de les glisser à travers l’ouverture dédiée du cache avant…
Cela nous a paru déjà légèrement étriqué de passer notre unique carte graphique… Alors deux cartes risquent de poser quelques soucis.
Surtout que si elle est aussi longue que notre GTX 970 Strix, on bute forcement sur les tuyaux du réservoir du Captain…

Dans tous les cas nous disposons de 340 mm pour la carte graphique.
Il faut aussi composer avec les câbles de l’alimentation qui se trouve juste en avant…

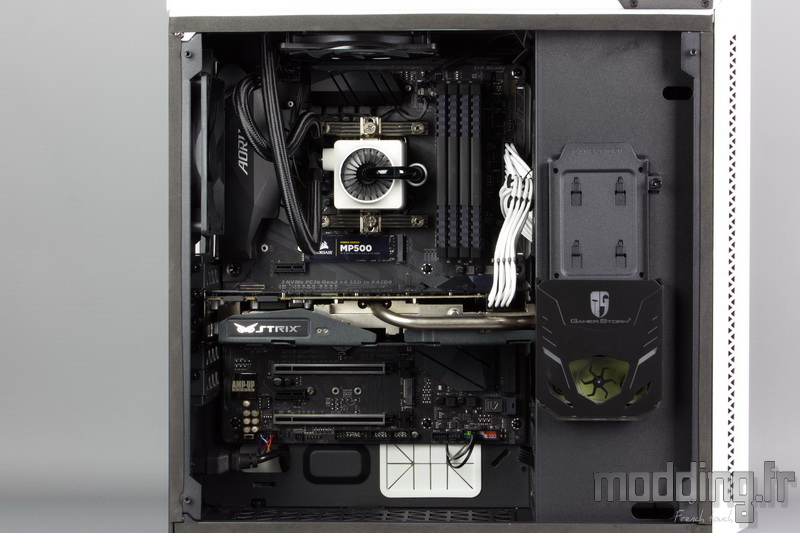

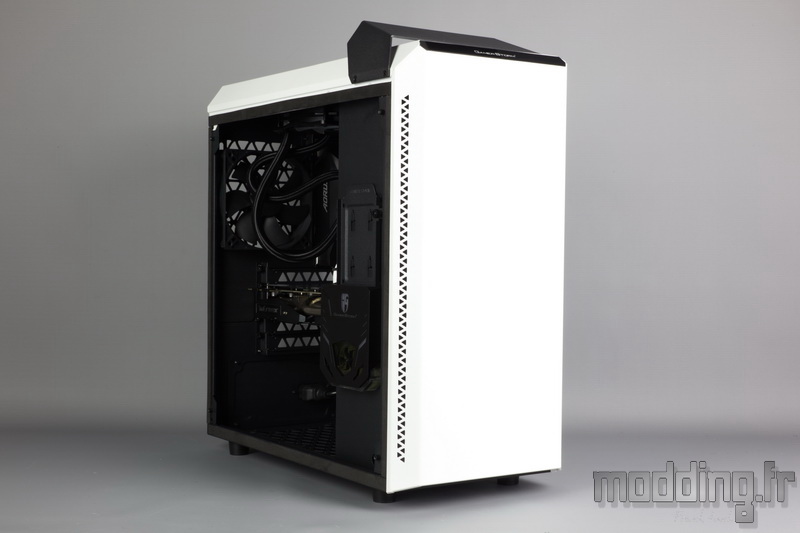

Nous avons réussi à monter tout ce petit monde dans le BaronKase Liquid.
On effectue les divers branchements…

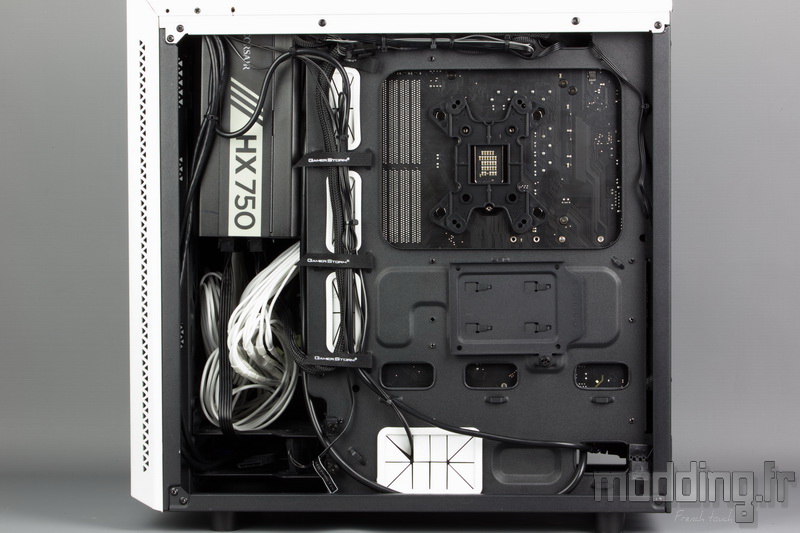

On apprécie grandement le bon nombre de points d’ancrage repartis sur la surface du plateau de la carte mère qui facilite bien le rangement des câbles.

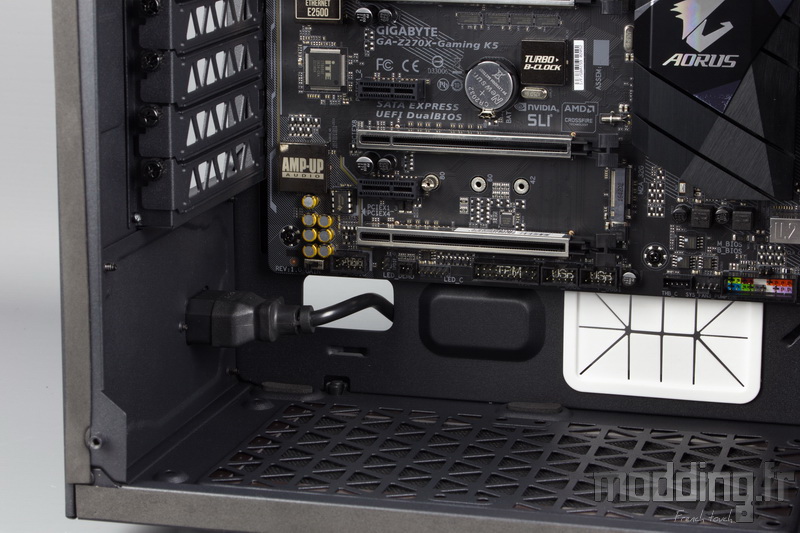

On peut voir que le cordon secteur déporté est assez long.

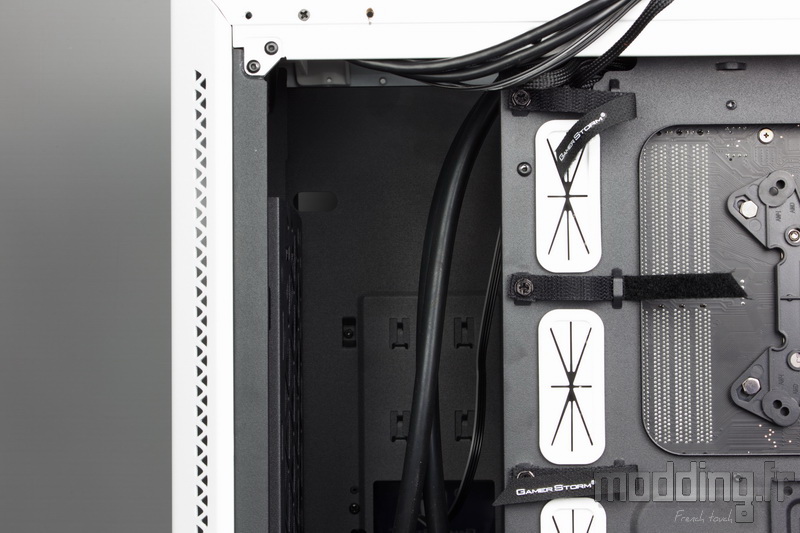

L’ouverture permettant d’accéder à l’arrière du Socket est optimal.

Le boitier dispose d’une clairance de 168 mm pour la mise en place d’un ventirad. Une info qui semble futile mais sait on jamais si l’AIO vienne à tomber en panne…

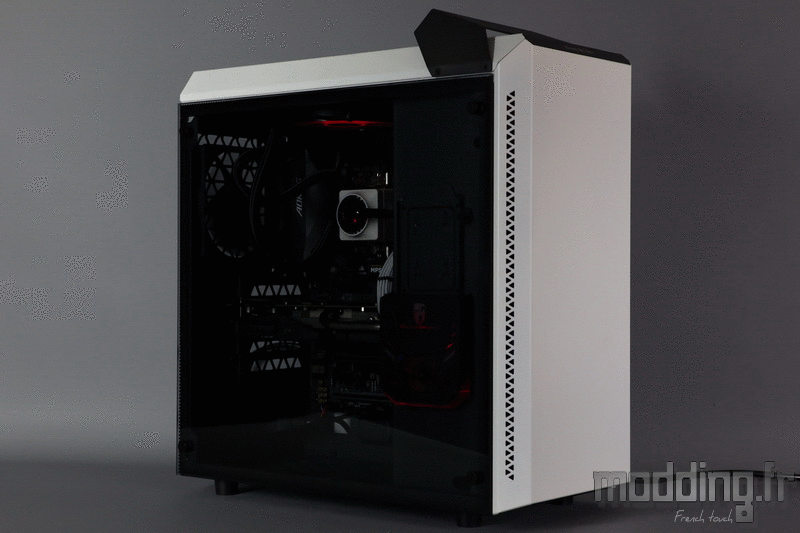

Nous refermons les portes.
Nous branchons le cordon secteur.
Nous appuyons sur le bouton Power.

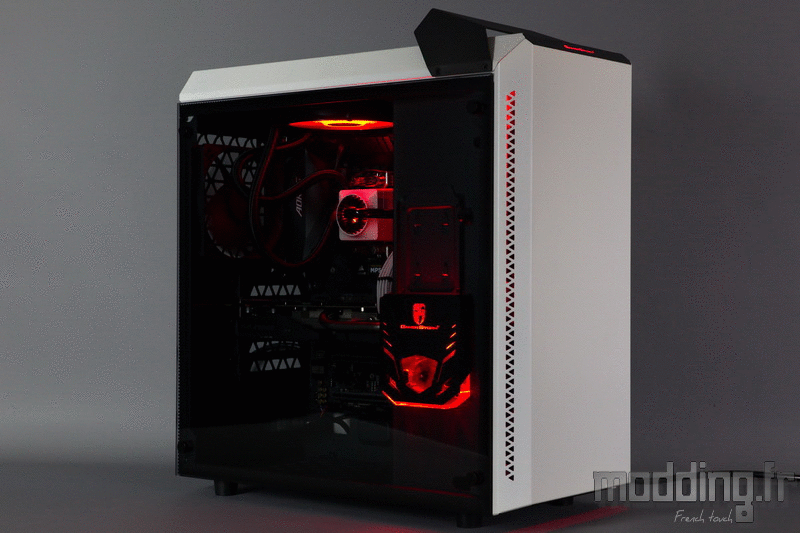

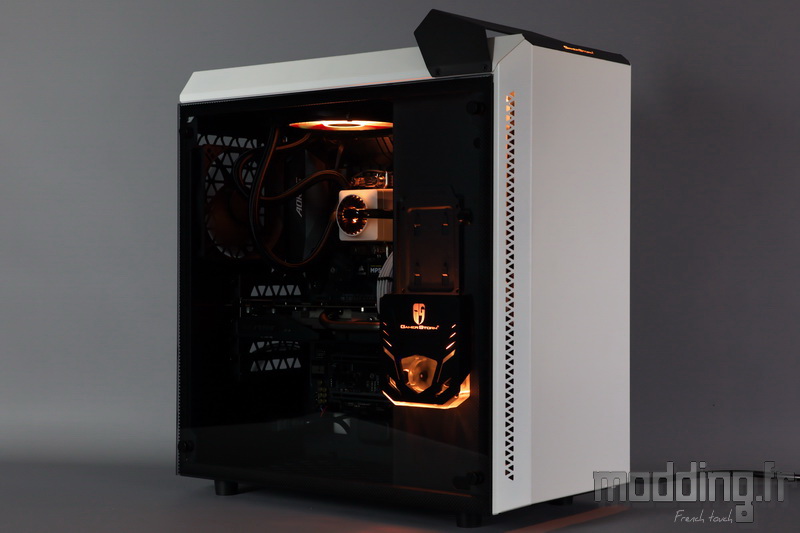

La magie RGB opère !!!

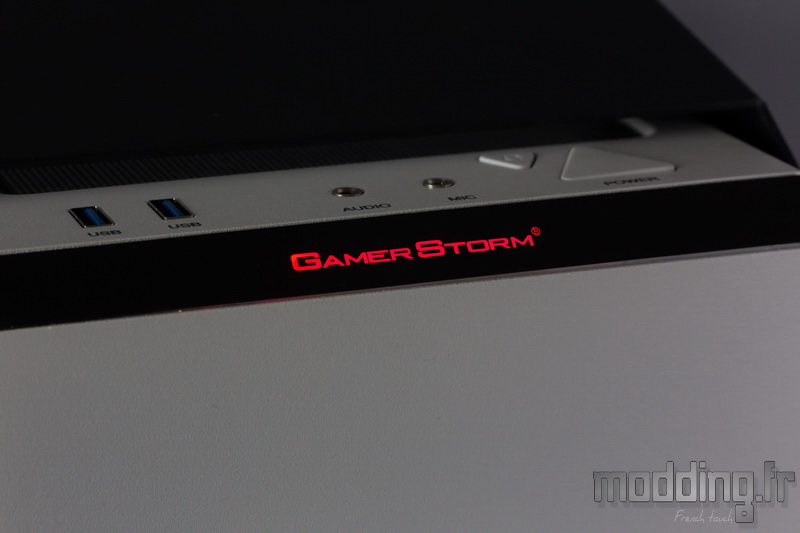

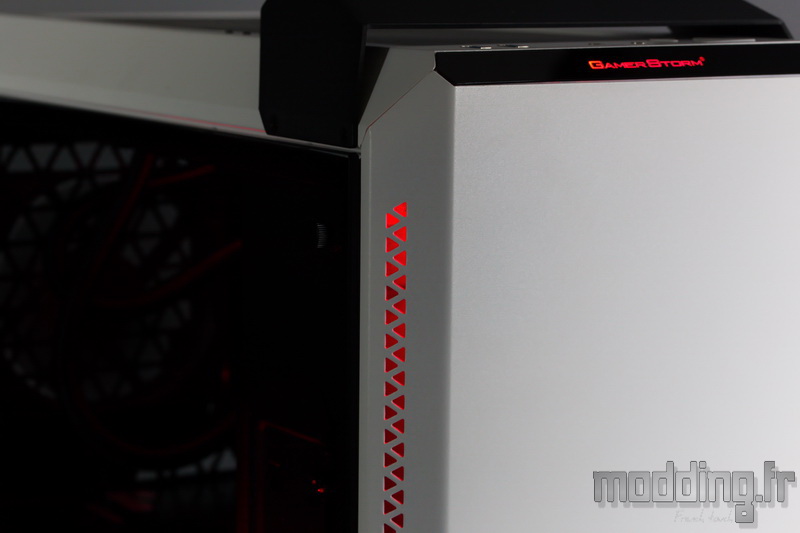

Une première zone d’éclairage au niveau de la façade du boitier avec le nom Gamer Storm qui se trouve rétroéclairé…

… Tout comme la partie haute des ouïes latérales de cette façade.

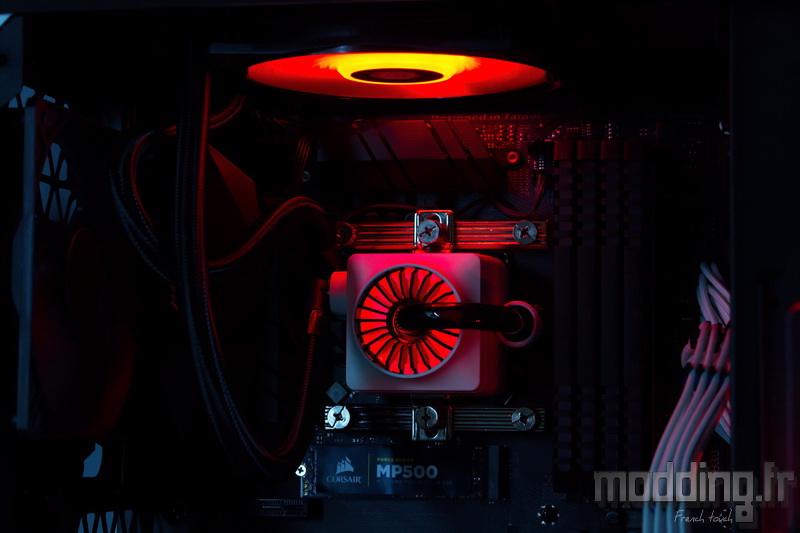

La seconde zone concerne la pompe avec sa partie supérieure qui se fait quelque peu voler la vedette par la troisième zone d’éclairage située au niveau des pales du ventilateur installé sur le radiateur du Captain 120EX RGB.

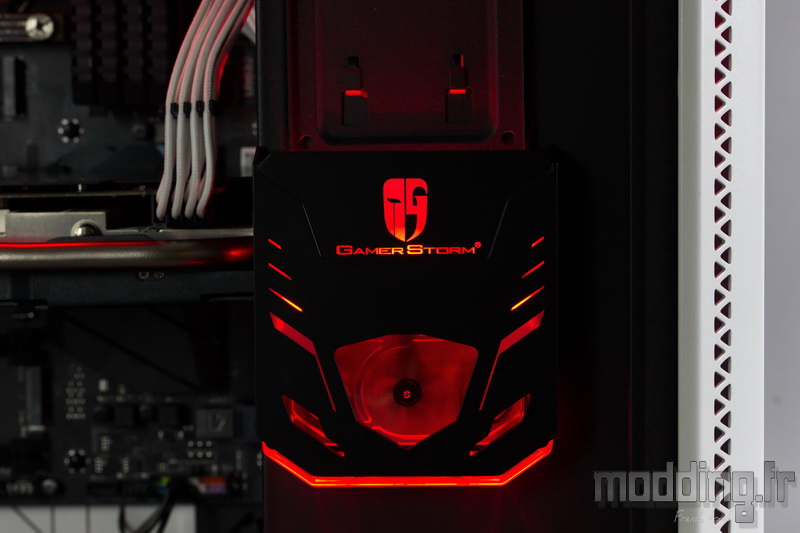

La quatrième et dernière zone se situe donc au niveau du réservoir.
Une première bande de Leds illumine ce réservoir ainsi que le logo et motifs pratiqués sur le cache dudit réservoir.
On aperçoit au passage l’indicateur du flux tourner indiquant ainsi le bon fonctionnement de la pompe.
DeepCool profite de placer une deuxième bande de Leds afin de sublimer le SSD qui peut prendre place sur le support dédié juste au-dessus.

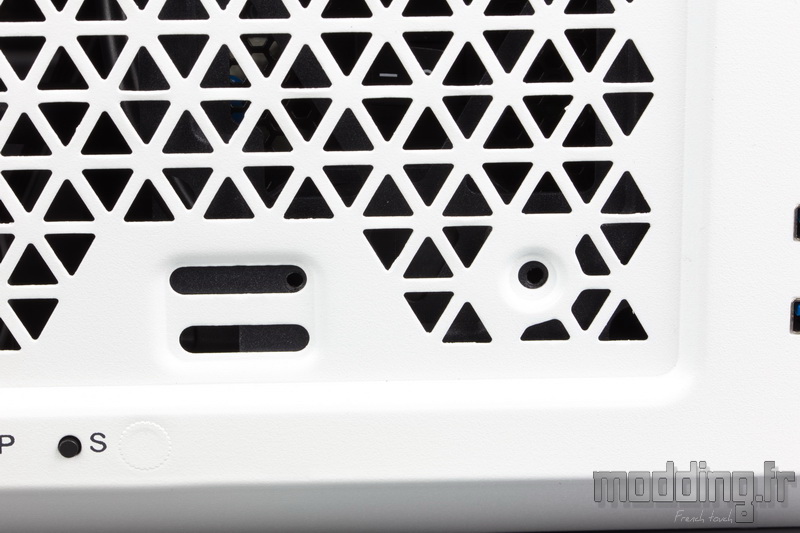

Le contrôleur RGB permet d’activer ou désactiver le rétroéclairage par une simple pression sur le bouton P.
Nous disposons d’un panel de 5 couleurs : Rouge, Vert, Bleu, Jaune (qui tire sur le vert clair) et Blanc (froid).
Chaque pression sur le bouton M permet de passer d’une couleur à l’autre.

La pression suivante après avoir affiché la couleur blanche repasse en revue les 5 couleurs mais avec un effet cyclique (Respirant ou “Breathing” en anglais dans le texte).
On peut alors interagir avec le bouton S pour modifier la vitesse d’exécution de l’effet Breathe et ce sur trois niveaux.
