L’intérieur :

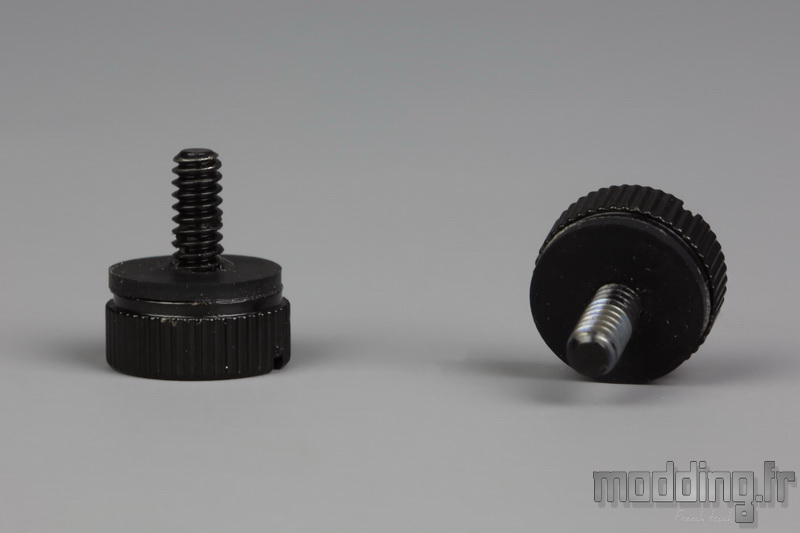

4 vis à main assurent la fixation du panneau de verre sur le châssis du BaronKase Liquid.
L’intérieur du boitier est tout de noir vêtu.
On remarque l’aspect légèrement fumé de la vitre dotée d’une teinte grise.

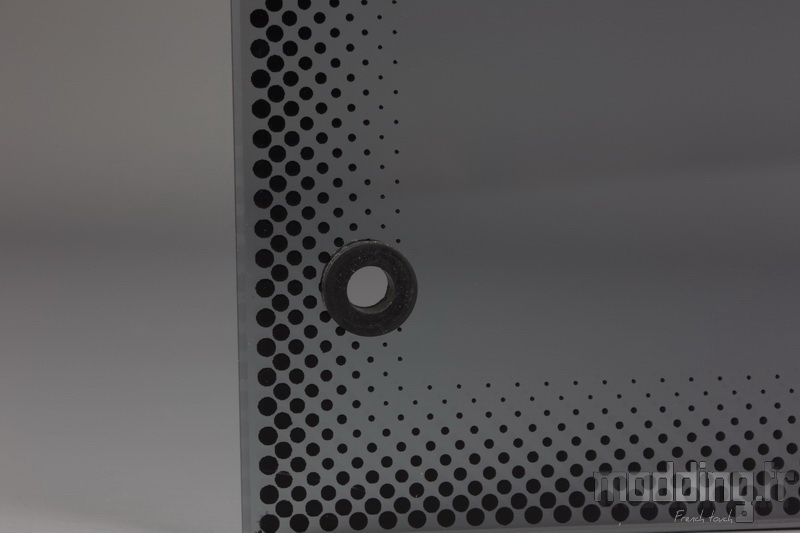

Les vis sont équipées de rondelles en caoutchouc pour éviter tout contact du métal avec le verre.
De plus, DeepCool met en place des silentblocs au niveau des points de fixation de la vitre.

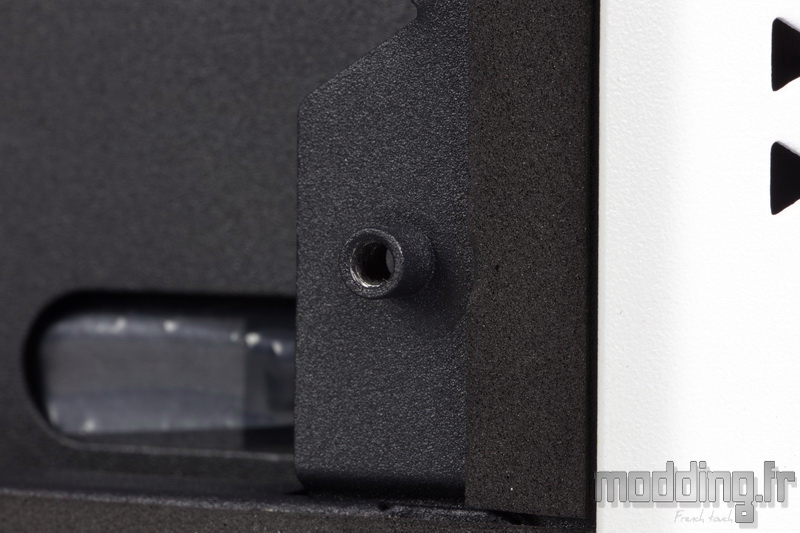

Ces derniers prennent place au niveau des entretoises spécifiques faisant partie intégrante de la structure du châssis.

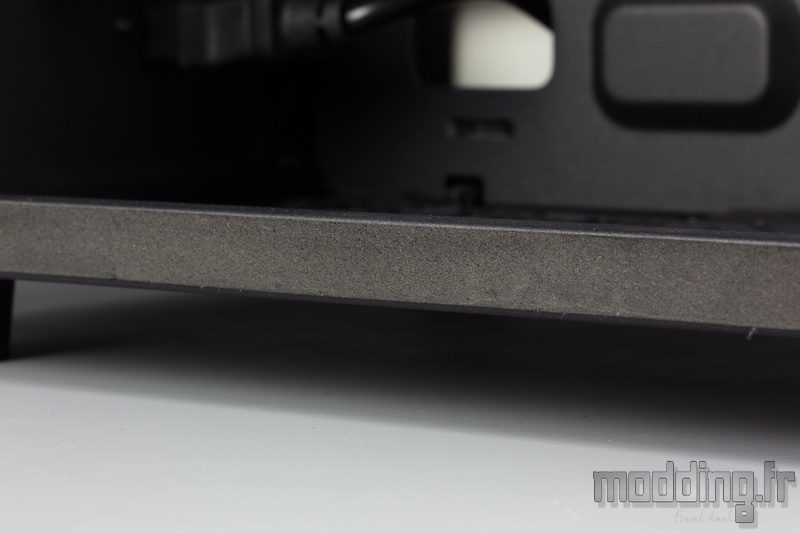

On rajoute une petite couche avec la mise en place de mousse isolante sur les bords du châssis qui sont justement en contact avec le panneau en verre trempé.
Une finition aux petits oignons!
Tout comme le Dukase Liquid, le BaronKase Liquid embarque son propre système de refroidissement liquide qui n’est autre que….
… Le Captain 120EX en version RGB.
Il est donc équipé d’un radiateur en 120 mm fixé en haut du boitier avec le ventilateur en extraction.
Et toujours comme le Dukase Liquid, le radiateur de l’AIO est assujetti à un réservoir spécifique doté d’un indicateur de flux et placé derrière un cache qui bénéficie du rétroéclairage RGB.
Nous retirons le Captain 120EX RGB pour faire le tour de l’aménagement interne du châssis du BaronKase.

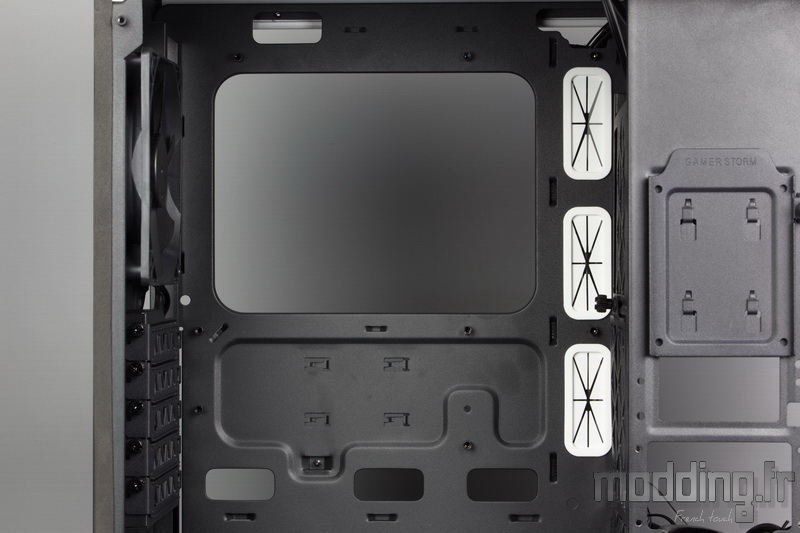

Le plateau de la carte mère est pourvu d’une très large ouverture pour accéder à l’arrière du Socket.
Le boitier peut accueillir le format mini ITX, Micro ATX mais aussi ATX. Ce dernier format nécessite un déport de l’alimentation à l’avant du boitier, nous décrivons le concept plus en détail dans la section montage.
Les 3 ouvertures placées à l’avant du plateau de la carte mère sont équipées de grommets de couleur blanche (dans notre version).

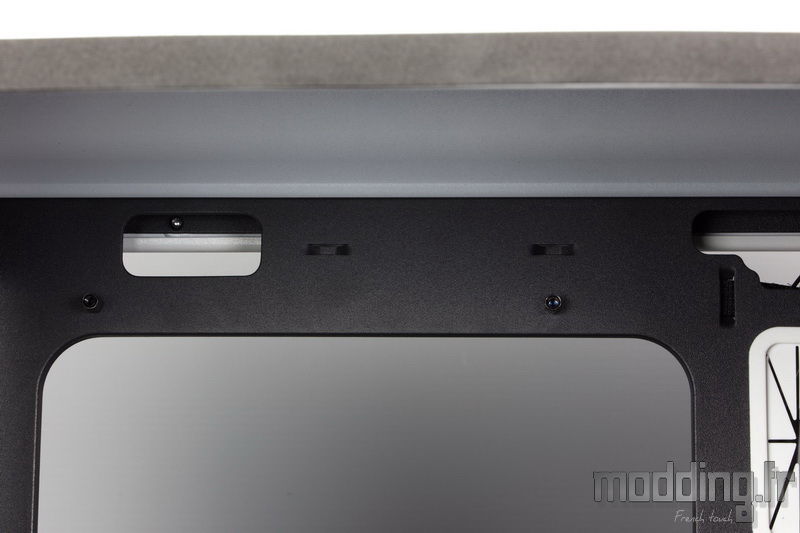

Deux autres ouvertures prennent place sur le bord supérieur du plateau.
La plus en arrière est essentiellement destiné au câble CPU.

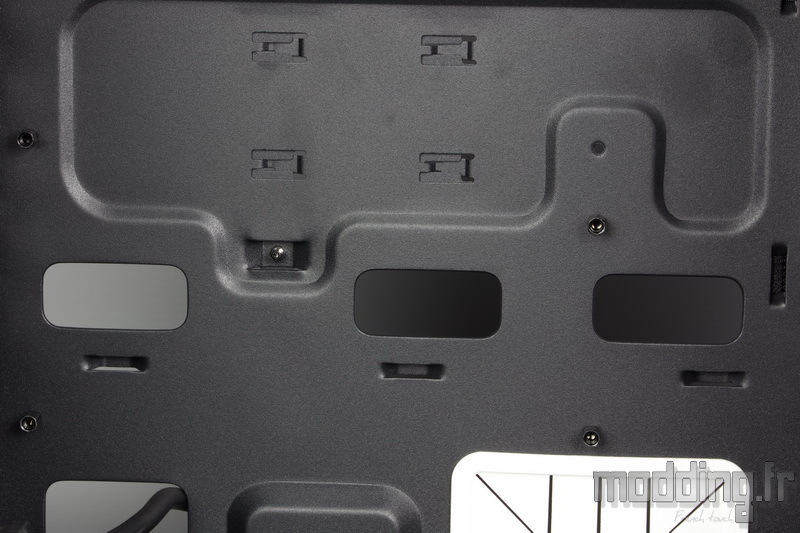

Au niveau du bord inférieur, nous disposons de trois ouvertures afin de passer les différents câbles du boitier.
Cependant elles ne sont accessibles qu’avec une carte mère au format Micro ATX (ou mini ITX…).
C’est d’ailleurs avec ce format que l’on peut placer le bloc d’alimentation dans le bas du boitier.
Une large ouverture doté d’un grommet permet alors de passer les câbles de l’alimentation.

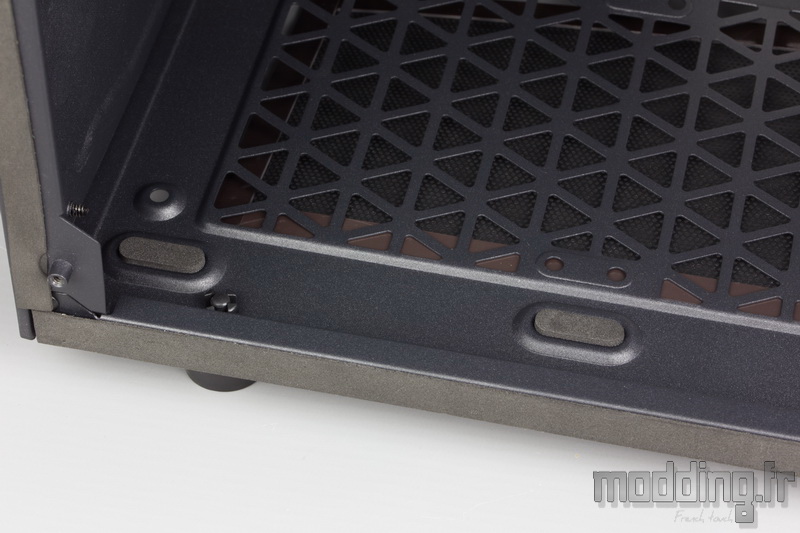

On note d’ailleurs la présence de patins en caoutchouc qui ont pour charge d’accueillir en toute quiétude le bloc.
La clairance à ce niveau est de 200 mm, de quoi couvrir la majorité des alimentations.
Si on opte pour la mise en place d’une carte mère au format ATX, on voit bien que la dernière rangée d’entretoises descend assez bas au niveau du boitier…
Il est donc impossible de caser le bloc d’alimentation à ce niveau… D’où la présence de la plaque en acier sur cet emplacement, doté d’un cordon qui permet de déporter le bloc à l’avant du boitier, dans sa partie haute.
Le câble dispose bien sûr d’une longueur suffisante pour assurer le branchement ainsi que son rangement du coté des coulisses.

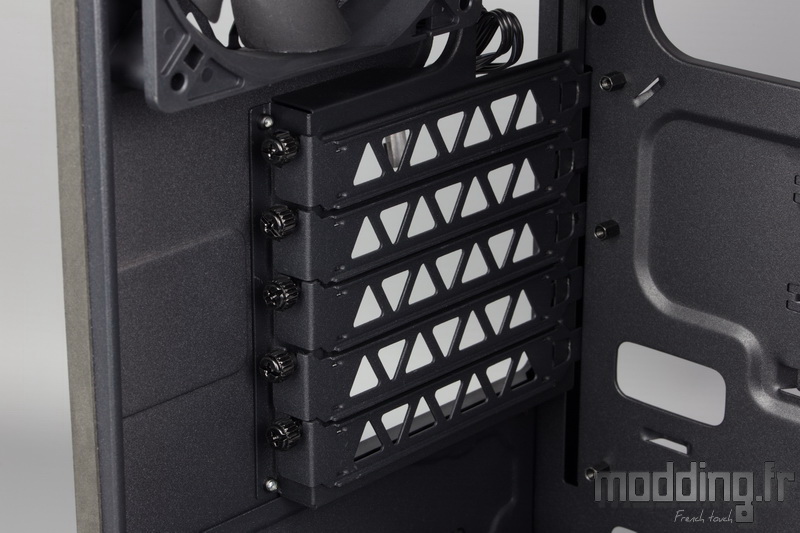

En remontant sur l’arrière du châssis, nous retrouvons les 5 équerres PCI dotées de vis à main.
L’emplacement de ventilation arrière est occupé par un ventilateur en 120 mm. Il est placé en extraction.

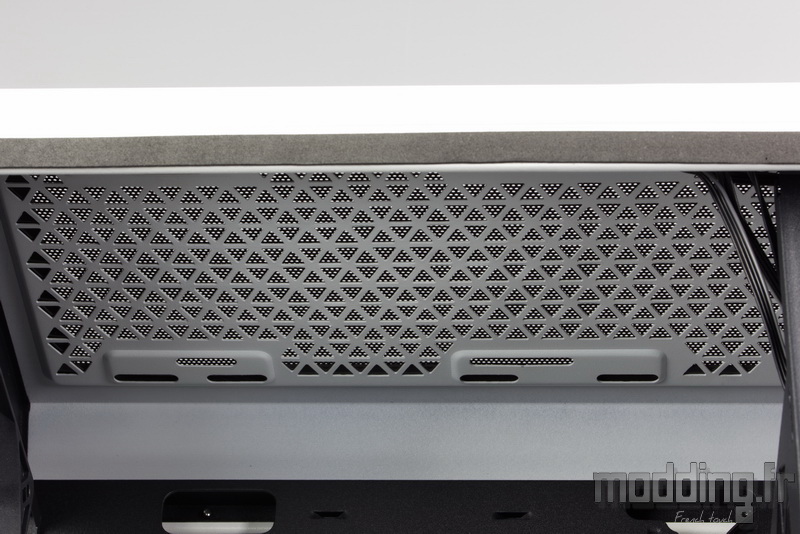

Dans la partie haute du châssis, on retrouve l’emplacement pour les ventilateurs en 120 ou 140 mm et dans notre BaronKase Liquid, le radiateur 120 de l’AIO.

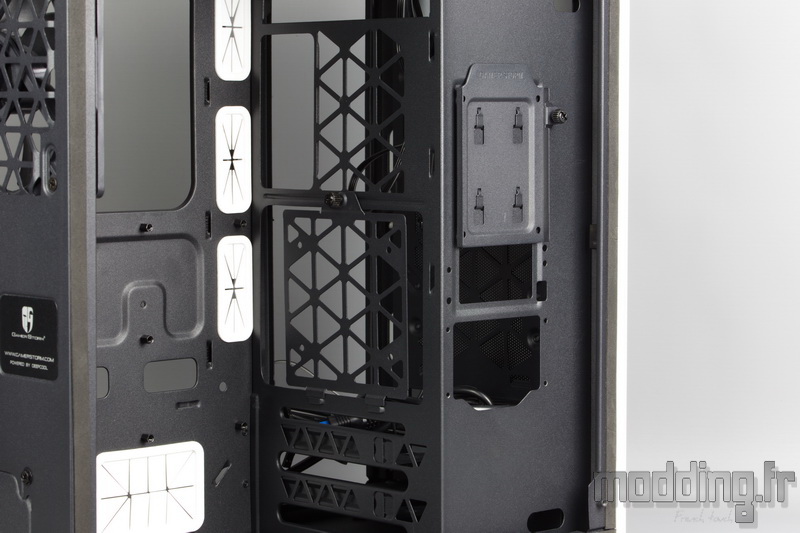

Le boitier est divisé dans le sens de la profondeur avec un cache qui dissimule la partie avant du châssis.

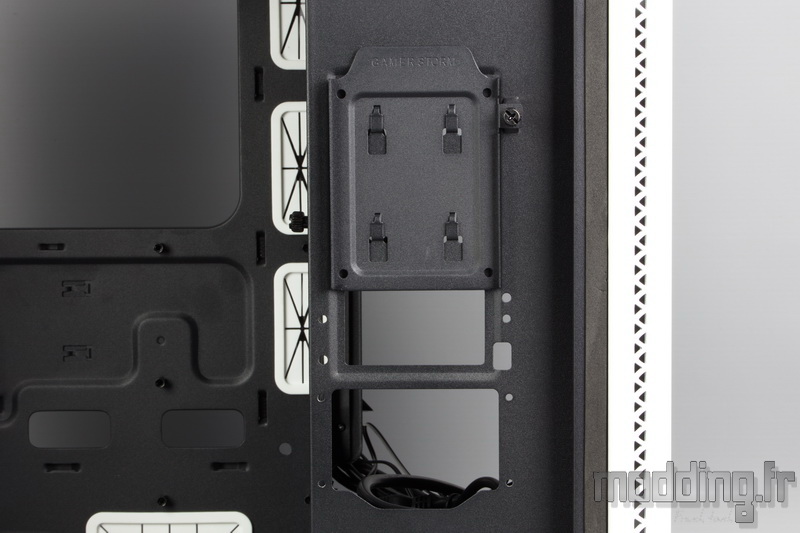

Sur le flanc de ce cache, nous avons l’emplacement du réservoir accessoire du Captain 120EX RGB et juste au-dessus, nous avons un support dédié à la mise en place d’un SSD.
Le passage pour les câbles se situe juste en dessous et il est dissimulé par le cache du réservoir.
Nous verrons dans la section montage que cet emplacement bénéficie aussi du rétroéclairage présent sur le réservoir, une façon subtile de mettre en avant le SSD.
A l’instar des passages de câble du bord inférieur du plateau, ceux qui sont équipés de grommet à l’avant du plateau ne sont accessibles qu’avec une carte mère Micro ATX….
Pour le format ATX, on ne peut passer les câbles (notamment le câble ATX) que par les ouvertures pratiquées dans le cache avant du boitier.

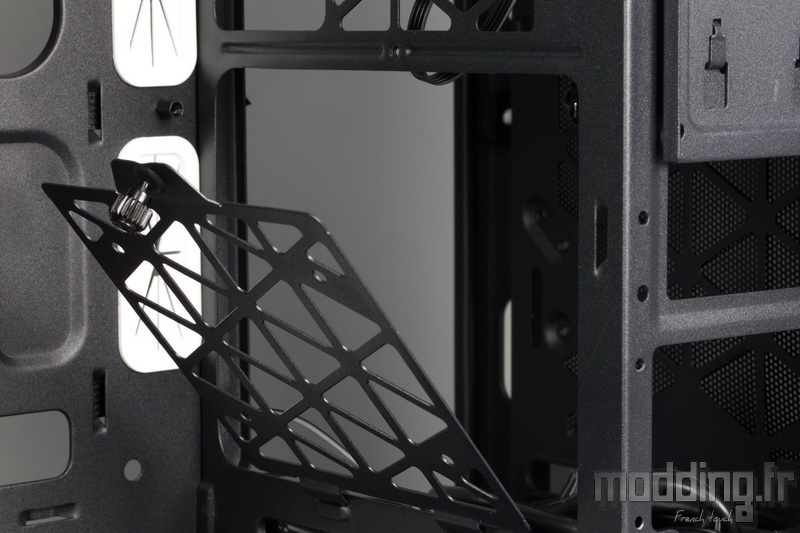

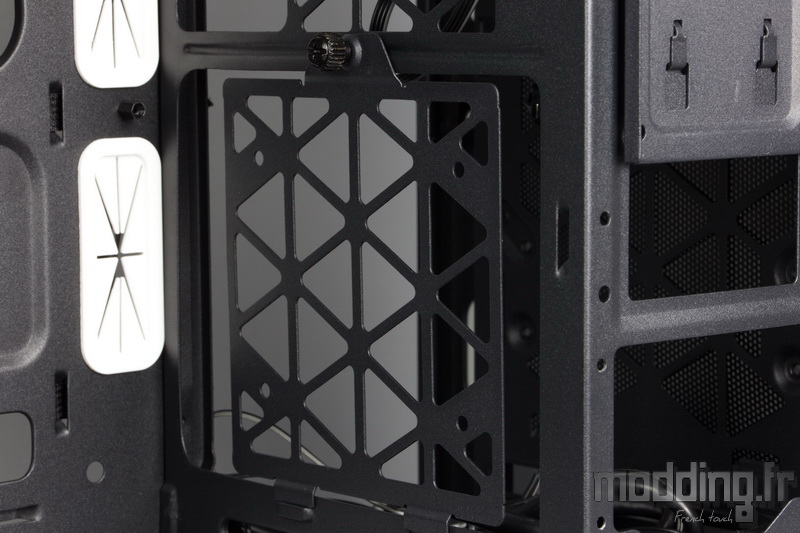

On note d’ailleurs la présence d’une grille amovible fixée par une vis à main…
La place étant quelque peu comptée dans le compartiment principal… Il nous faudra alors retirer cette grille pour la mise en place de la plupart des cartes graphiques.
Si jamais on la laisse en place, on remarque au passage qu’elle dispose de point de fixation afin d’installer un SSD.

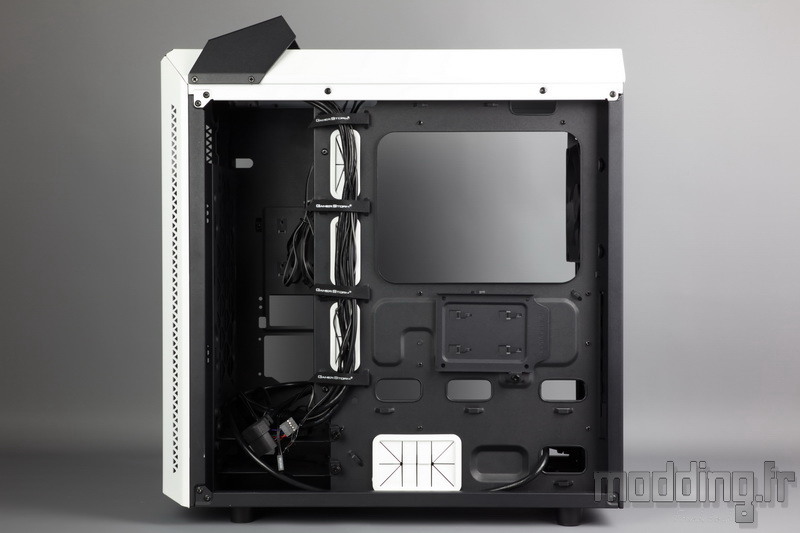

Les coulisses du BaronKase Liquid.
Les câbles issus du panneau avant sont tous gainés de noir.

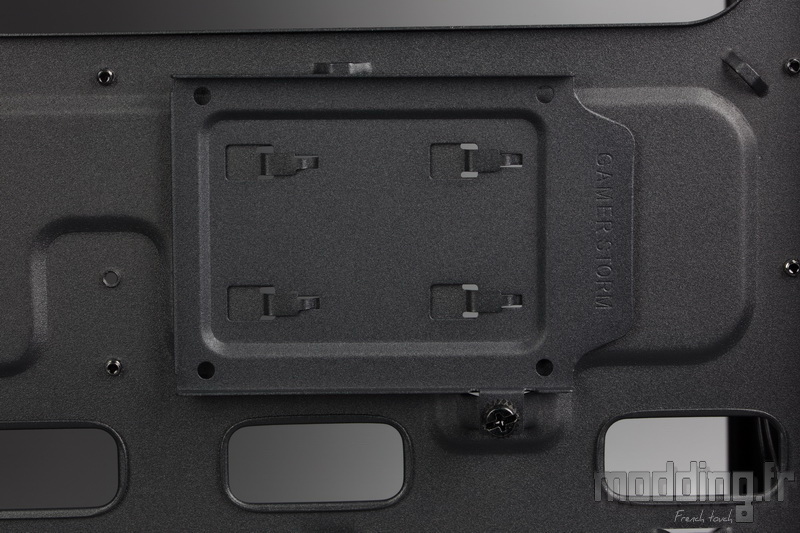

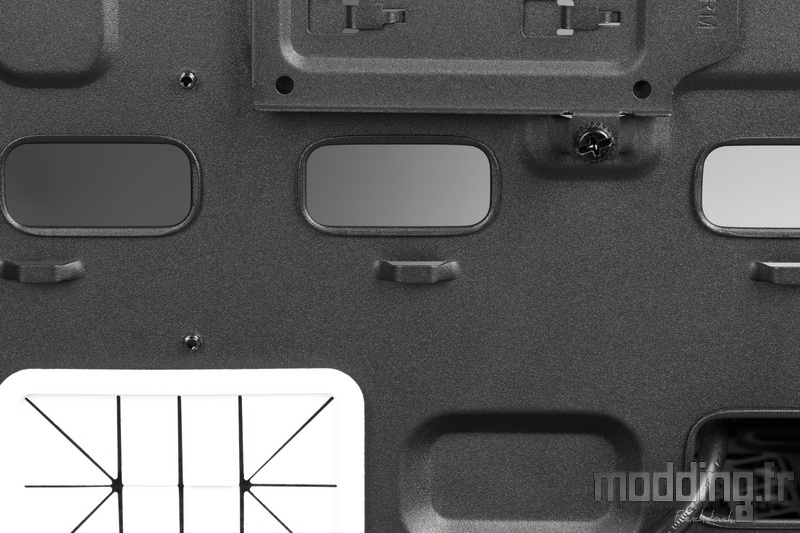

Sous l’ouverture du plateau de la carte mère permettant d’accéder à l’arrière du Socket, nous avons un second support pour SSD.
De nombreux points d’ancrage sont disséminés à l’arrière du plateau de la carte mère.
Judicieusement placés prés des passages de câbles…
… Sans oublier le passage du câble CPU!
De quoi soigner le rangement des câbles.

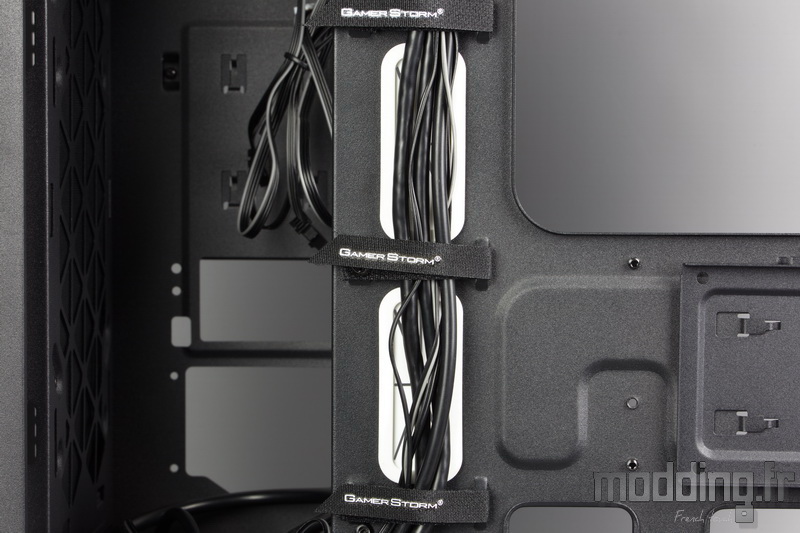

D’autant que la partie centrale dispose de bandes Velcro personnalisées Gamer Storm.

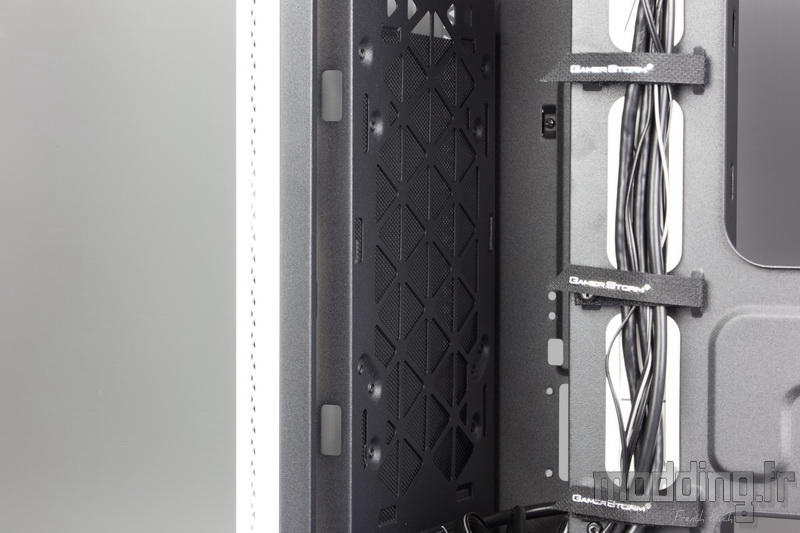

La partie avant du châssis révèle la présence d’emplacement pour deux ventilateurs en 120 mm voire un ventilateur en 140 mm.
Ces ventilateurs sont alors placés entre la paroi du châssis et la façade. On note d’ailleurs la présence de petites ouvertures rectangulaires sur le coté pour passer les câbles desdits ventilateurs.

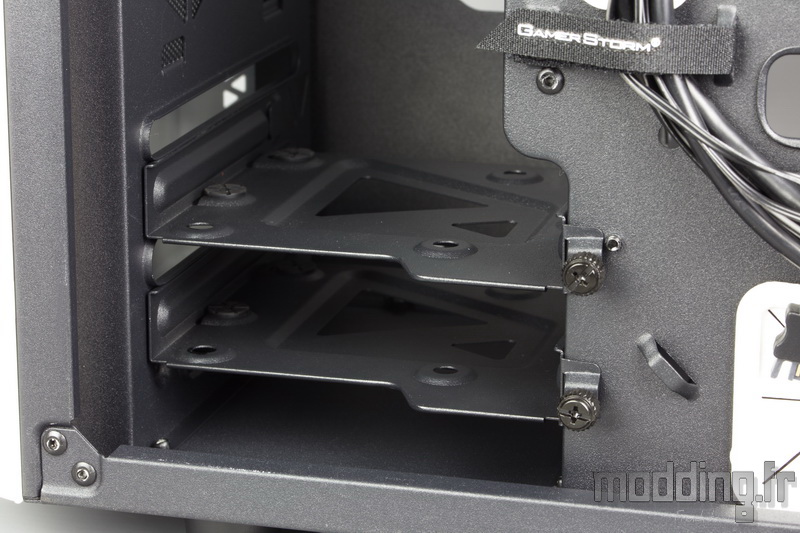

Dans la partie basse de l’avant du boitier, nous avons la cage HDD disposant de deux tiroirs en acier.
Ils peuvent accueillir une unité 3.5″ ou 2.5″.

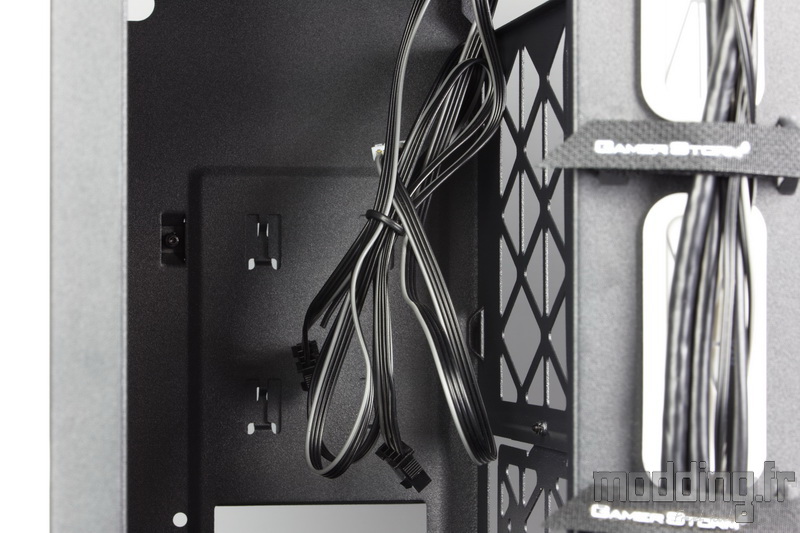

Les câbles présents derrière le cache sont issus du contrôleur RGB.
La prise blanche concerne l’éclairage du réservoir, les deux autres prises noires vont alimenter l’éclairage RGB de la pompe et celui du ventilateur dédié au Captain 120EX.

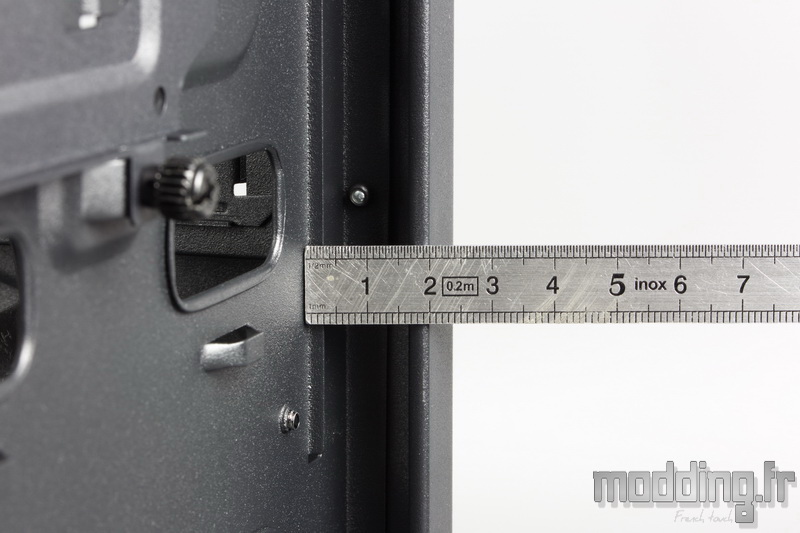

Nous disposons d’un espace d’environ 19 mm pour caser les différents câbles…
Dans le cas de la mise en place de l’alimentation dans le bas du boitier, il faudra prêter une attention particulière au gros câble ATX…
