Tests :
Config de test :
Niveau sonore
Le ventilateur du BaronKase Liquid
Un test est effectué sur le ventilateur du boitier.
Relevé du niveau sonore à l’aide d’un sonomètre placé sur un pied à 25 cm face au ventilateur (souffle à l’opposé).
Relevé de la vitesse de rotation à l’aide d’un rhéobus affichant le tr/min.
Le ventilateur est hors du boitier sur une cale en mousse.
Utilisation de l’alimentation Seasonic X-850 en mode Hybride (ventilation off).
Les relevés se font sous différentes tensions appliquées au ventilateur, elles sont contrôlées par un multimètre.

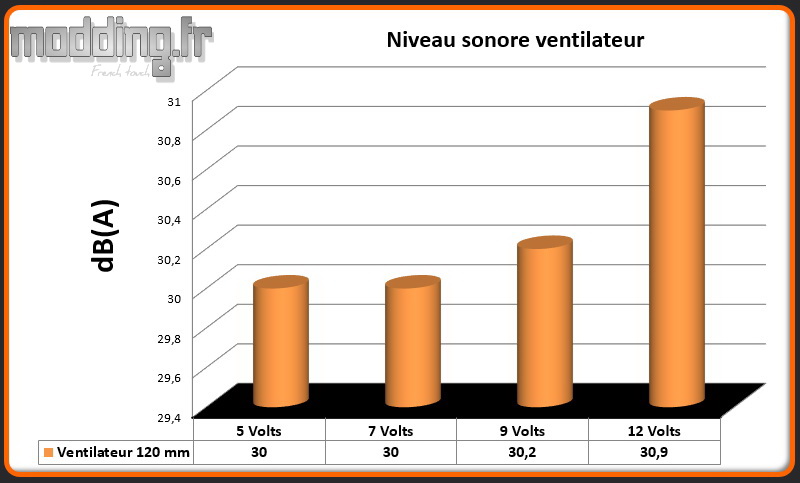

Niveau sonore

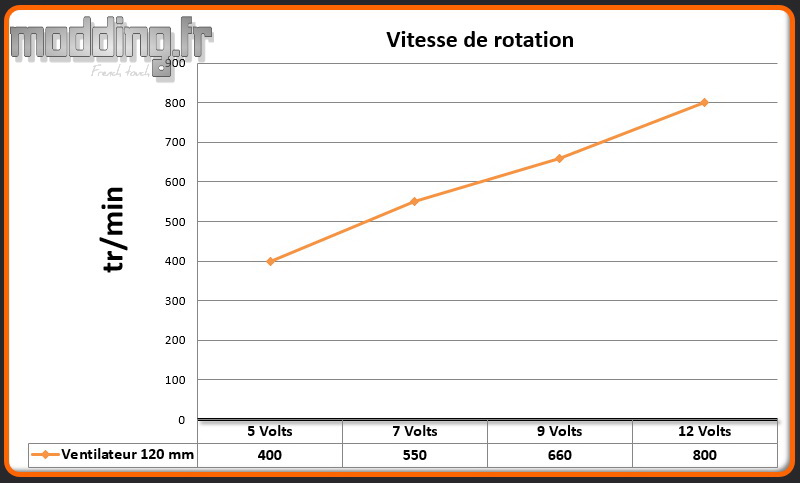

Vitesse de rotation
On ne peut pas dire que le ventilateur du BaronKase Liquid se fasse entendre !!!
Même à pleine vitesse, il reste simplement inaudible.

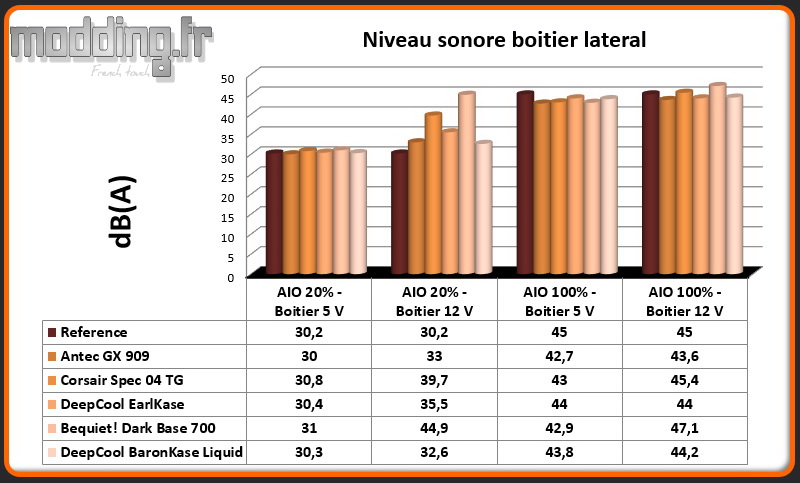

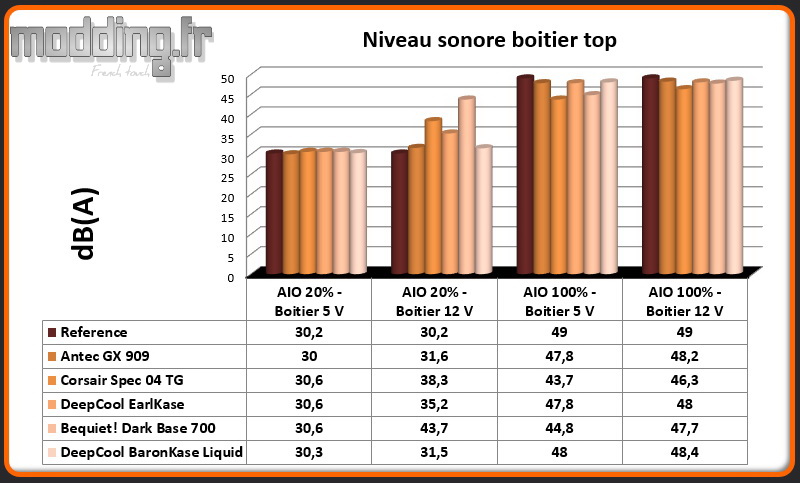

Ambiance sonore
Le sonomètre est placé à deux endroits :
- à 25 cm de la porte latérale droite du boitier, à mi-hauteur.
- à 25 cm du dessus du boitier.
Le relevé se fait sous diverses configurations de vitesse de ventilation :
- Ventilation boitier 5 V – Ventilation Captain 120EX RGB 20% (AIO 20% – Boitier 5 V)
- Ventilation boitier 12 V – Ventilation Captain 120EX RGB 20% (AIO 20% – Boitier 12 V)
- Ventilation boitier 5 V – Ventilation Captain 120EX RGB 100% (AIO 100% – Boitier 5 V)
- Ventilation boitier 12 V – Ventilation Captain 120EX RGB 100% (AIO 100% – Boitier 12 V)
Le ou les ventilateurs du boitier sont branchés sur des adaptateurs Molex en 5 V et 12 V, le ventilateur du Captain 120EX RGB est géré par le logiciel de notre carte mère Gigabyte.
Le boitier est fermé et placé à même le sol.
La ventilation de la carte graphique tournant par défaut (mode hybride).
Le niveau sonore de la pièce est de 30 dB(A) (le soir, à la campagne, pas un bruit…ni même une mouche! en même temps, elles sont au ski….).
La comparaison avec les autres boîtiers sert plus de référence car nous utilisons l’AIO présent sur le BaronKase Liquid et non le Silent Loop 120 que nous avons en place sur les autres tests.
Avec l’ensemble de la ventilation à pleine vitesse, le BaronKase Liquid et notamment son Captain 120EX RGB restent au niveau des autres boîtiers.
Tout comme ces derniers, une fois la ventilation réduite au minimum, le boitier passe dans le monde du silence. Au vu du niveau sonore de son unique ventilateur, le boitier reste tout aussi discret en passant ce ventilateur à 12 V (non pas celui du Captain…).
Température
Température de la pièce et du boitier prise à l’aide d’un thermomètre digital muni de deux sondes thermocouples.
La sonde à l’intérieur du boitier est placée au niveau de la prise ATX 24 broches, à 4 cm au-dessus de la carte graphique.
Le relevé des températures de la carte mère (sonde TMPIN1 et TMPIN2) et de la carte graphique se fait à l’aide du logiciel CPUID HWMonitor.
De même pour le processeur, où l’on prend une moyenne des 4 cœurs.
Le ventilateur du Captain 120EX RGB est configuré par le logiciel Gigabyte comme suit :
- 0° –> 40° = 20%
- 40°–> 55° = 20% –> 100%
- 55° et + = 100%
On effectue les relevés avec la ventilation du boitier à 5 V et à 12 V sous :
- OCCT CPU
- OCCT CPU + démo en boucle de 3D Mark Fire Strike.

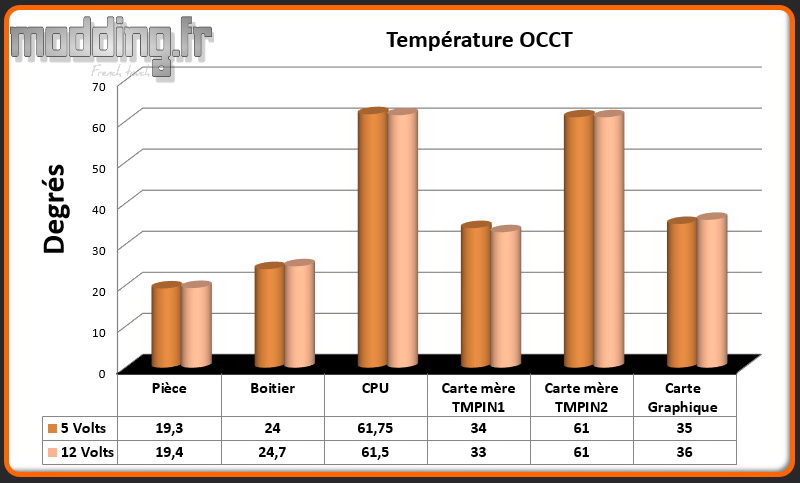

OCCT CPU

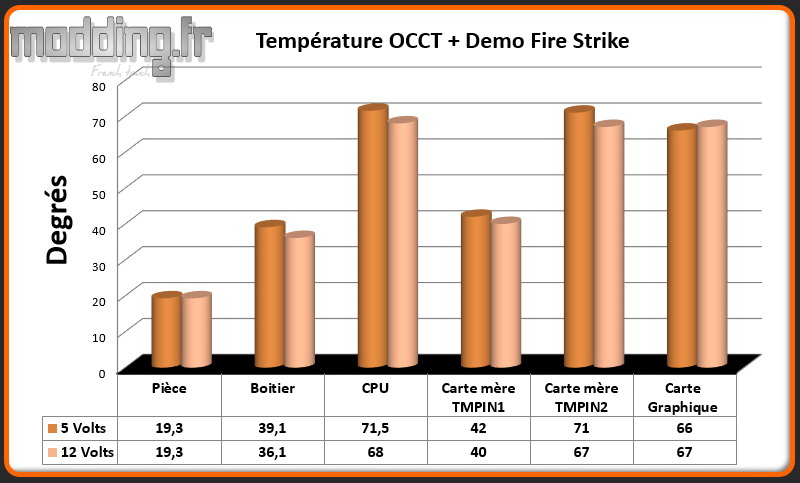

OCCT CPU + Fire Strike
Le ventilateur du boitier réglé à pleine vitesse ne change pas la donne lorsque seul le processeur est sollicité…
Il se révèle être un peu plus actif lorsque la carte graphique entre en jeu. Cependant la température qui règne au sein du boitier traduit quand même la faible efficacité du ventilateur quand à l’évacuation de l’excédent calorifique engendré par les composants.
Nous allons comparer les résultats avec ceux relevés sur la config hors du boitier (Référence Silent Loop 120) et avec les boîtiers précédemment testés embarquant cette config. Cela permet de comparer leur capacité à évacuer la chaleur engendrée par les composants.
Nous prenons seulement en compte les résultats du test du boitier effectué avec leurs ventilateurs alimentés en 12 V.
Les résultats sont exprimés en valeur Delta, c’est à dire la différence avec la température de l’air ambiant.

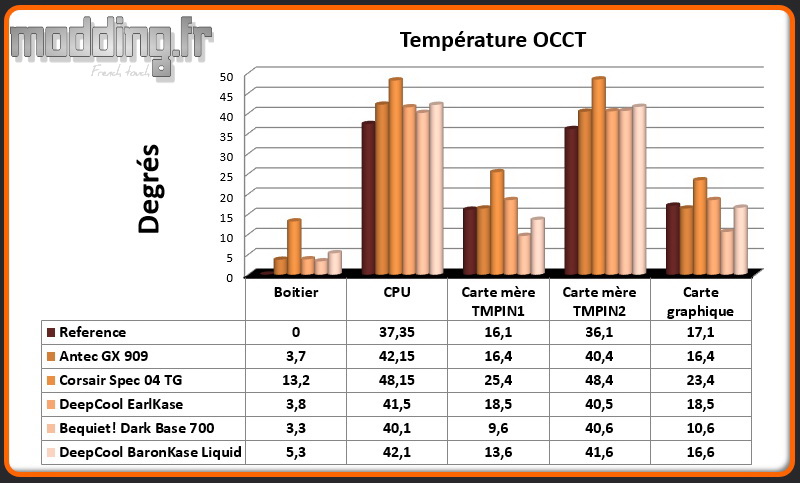

Comparatif OCCT CPU

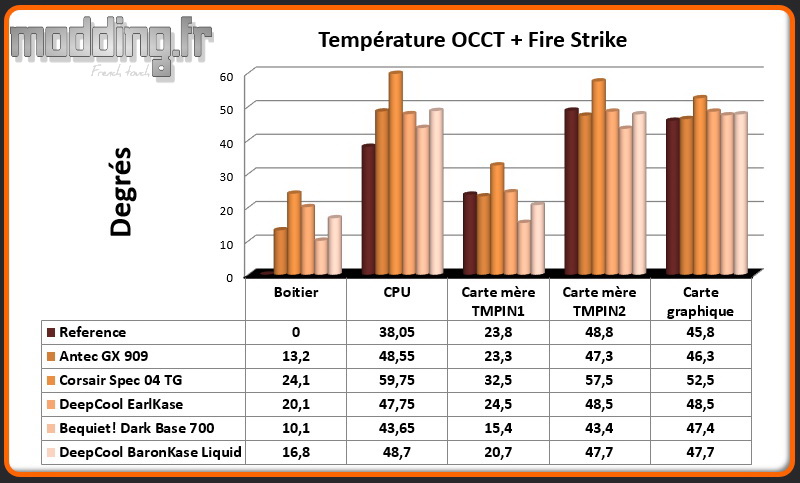

Comparatif OCCT CPU+Fire Strike
Nous avons aussi testé la config avec le Captain 120 EX RGB en dehors du boitier pour avoir un élément de comparaison avec le “Référence” qui pour rappel est basé sur le Silent Loop 120.
Résultat au niveau CPU dans les mêmes conditions de réglage de vitesse de la ventilation de l’AIO : 38.75°.
Donc globalement un résultat identique au Silent Loop 120.
L’espace confiné du BaronKase Liquid font chuter les performances de son AIO Captain 120 EX RGB mais pas autant que dans le Spec 04 TG. On peut supposer que l’ajout de deux ventilateurs en aspiration au bas du boitier permette une nette amélioration du flux d’air et ainsi rétablir les performances de l’AIO.
