Démontage :

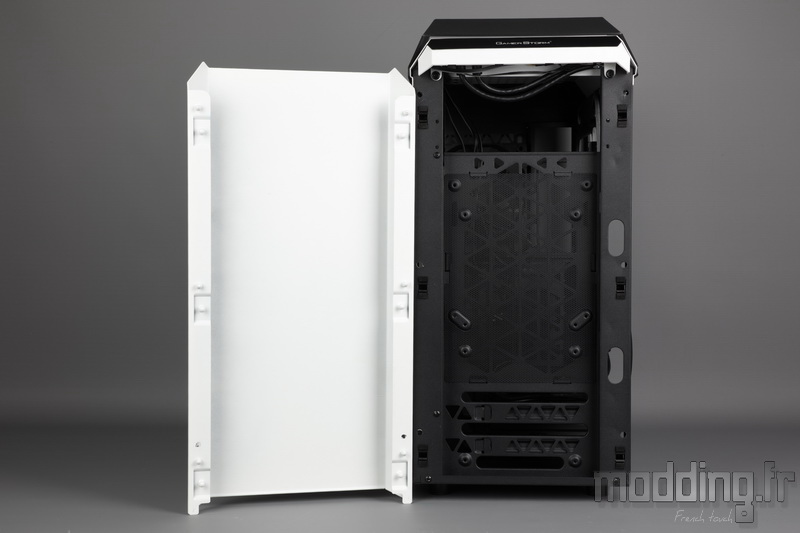

Nous commençons par la façade en acier.
Elle est facilement détachable en glissant la main par la large ouverture située sous son bord inférieur et en tirant vers soi.

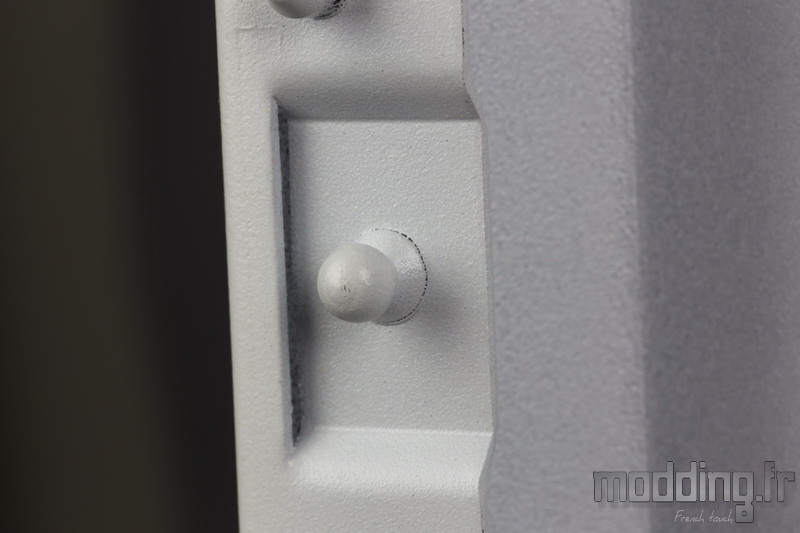

Facilement car DeepCool fait appel à un système de plots à tête sphérique qui s’insèrent…

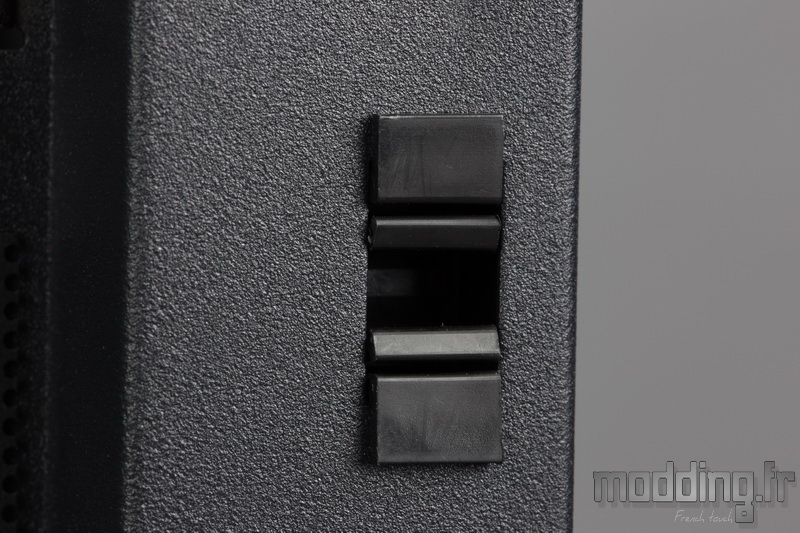

… Dans leur logement respectif dédié à ce genre d’attache.
Un système plus souple mais aussi plus robuste que les clip bâton en plastique…

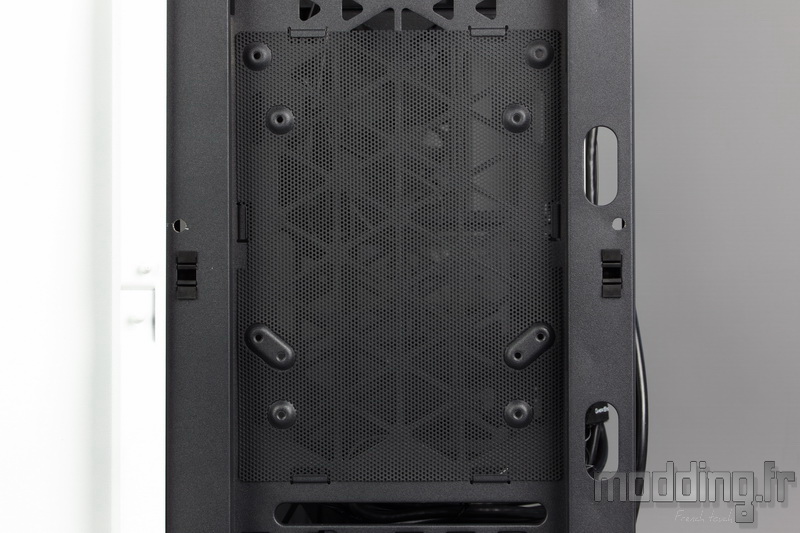

D’autant que cela permet d’avoir accès au filtre avant qui ne peut se retirer une fois la façade enlevée.

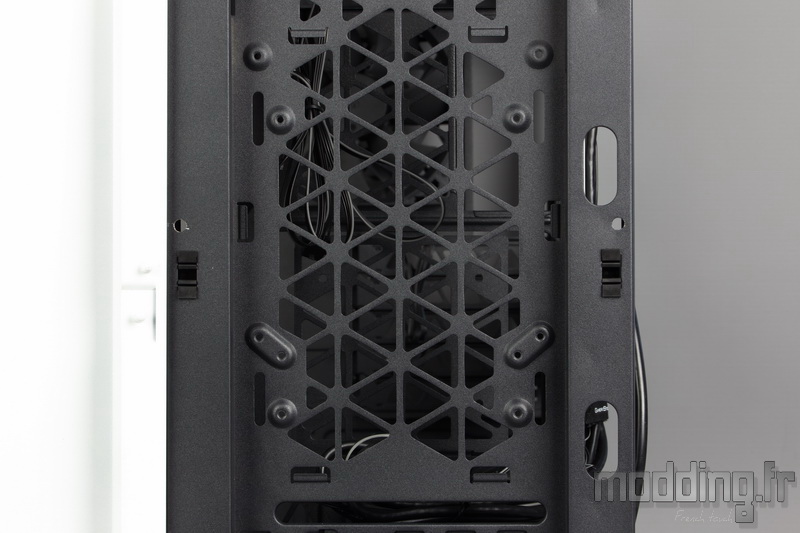

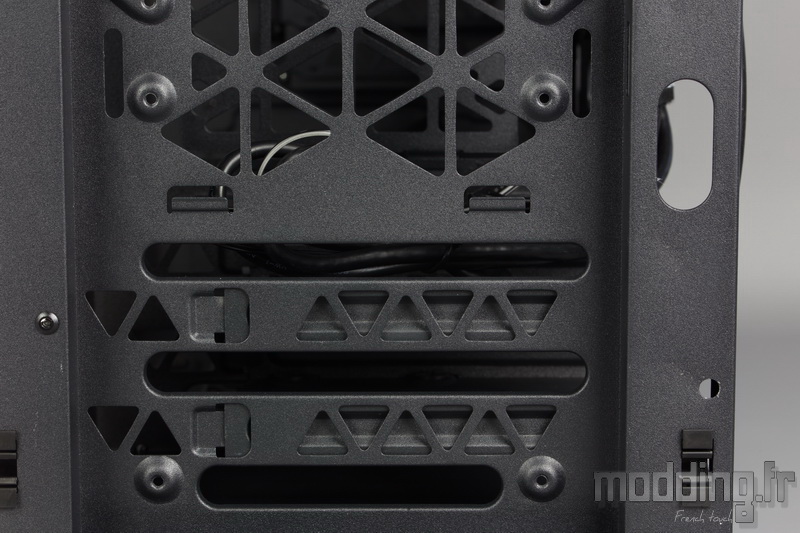

Derrière ce filtre on retrouve les deux emplacements pour ventilateurs en 120 mm.
L’emplacement supérieur est aussi doté de points de fixation pour un ventilateur en 140 mm que l’on peut coupler avec …
… Le ventilateur en 120 mm dans la partie inférieure. Ce dernier se charge globalement de refroidir la cage HDD située juste derrière.
Les ventilateurs se positionnent au devant de la paroi du châssis avec les vis longues incluses dans le bundle.
Par contre, on ne peut pas envisager de placer un quelconque radiateur à ce niveau mais quand on achète le BaronKase Liquid c’est bien parce qu’il propose son propre système de refroidissement liquide.

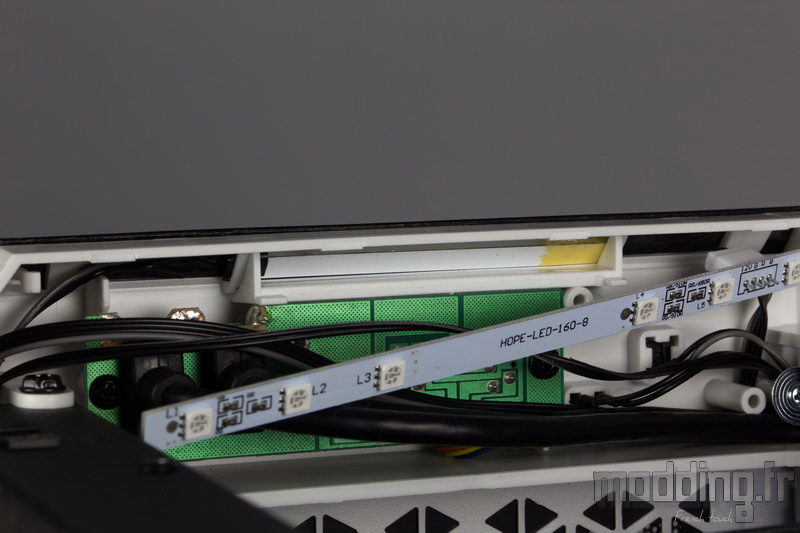

Sous la partie avant du Top, nous retrouvons le PCB des connectiques du BaronKase Liquid.

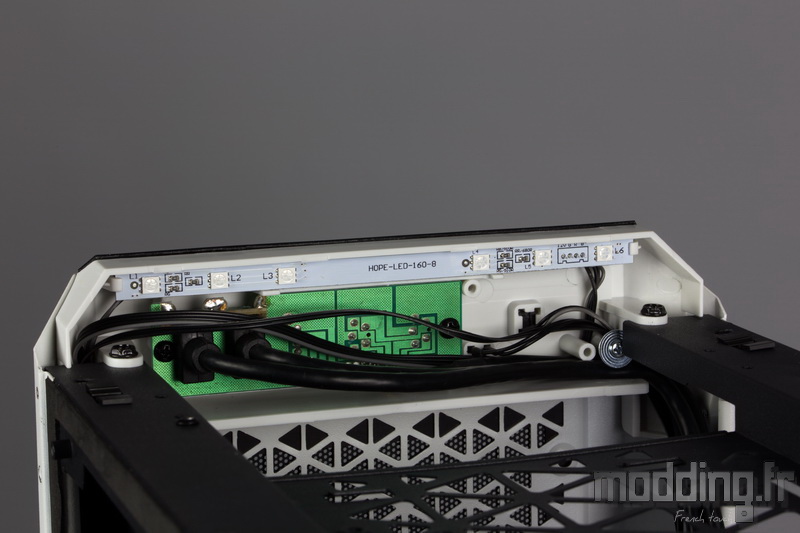

Nous notons aussi la présence d’une bande de Leds RGB orientée vers le bas de la façade.
Sous cette bande, nous avons une seconde bande de Leds RGB mais de plus petite taille, orientée dans l’autre sens afin d’éclairer le nom Gamer Storm placé juste au-dessus.

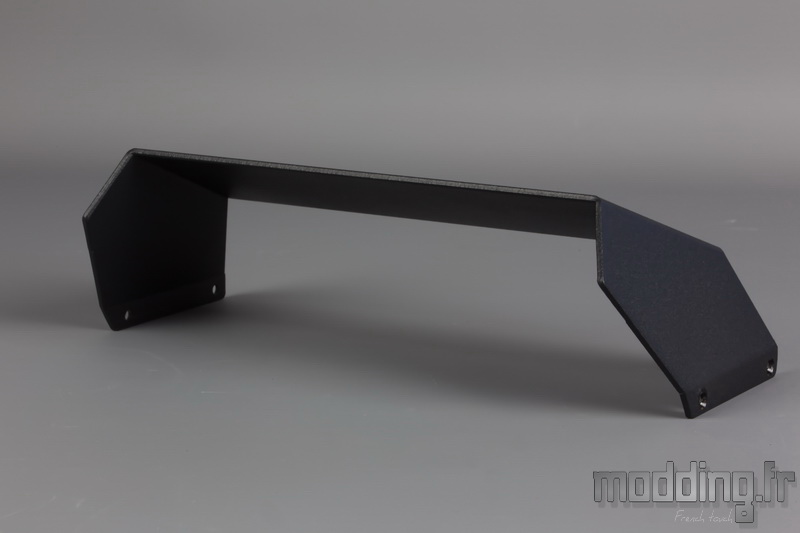

La poignée du BaronKase Liquid en acier de 1.2 mm d’épaisseur est fixée au Top du boitier par 4 vis à tête fraisée.
On peut choisir de ne pas la remettre en place mais malheureusement…. Les points de fixations ne sont pas des plus esthétiques… Et il n’est pas prévu de cache sous forme de petits capuchons pour les dissimuler.
Donc autant laisser la poignée en place sur le boitier.

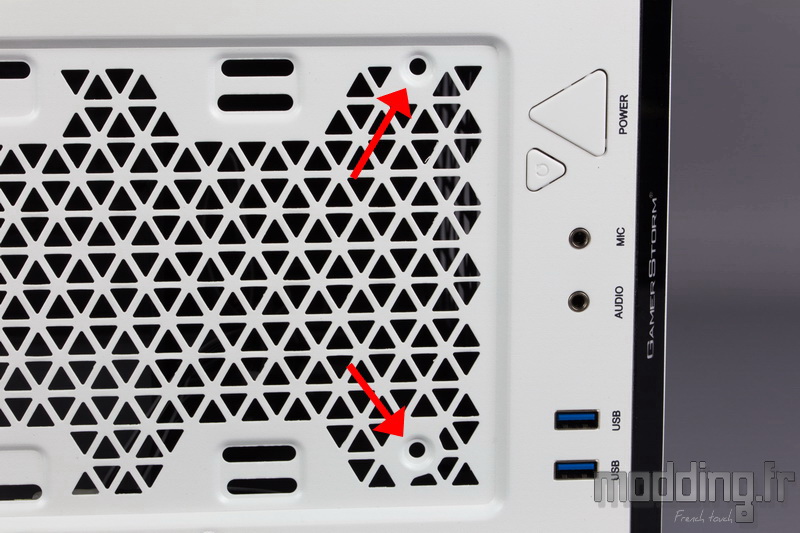

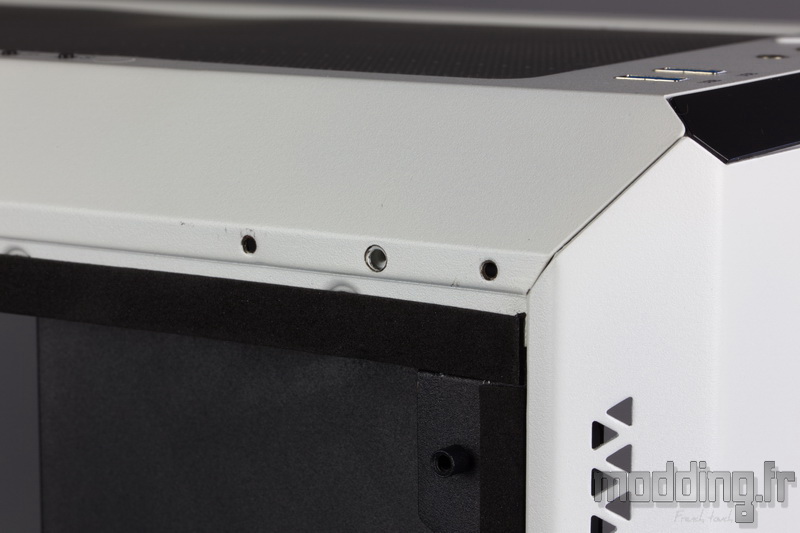

Le fait de retirer cette poignée nous permet de remarquer la présence de deux points de fixation à l’avant de la grille supérieure.
Ils vont participer à la fixation du bloc d’alimentation si on désire déporter celui-ci à l’avant du boitier dans le cas de la mise en place d’une carte mère au format ATX (bis voire ter repetita…).

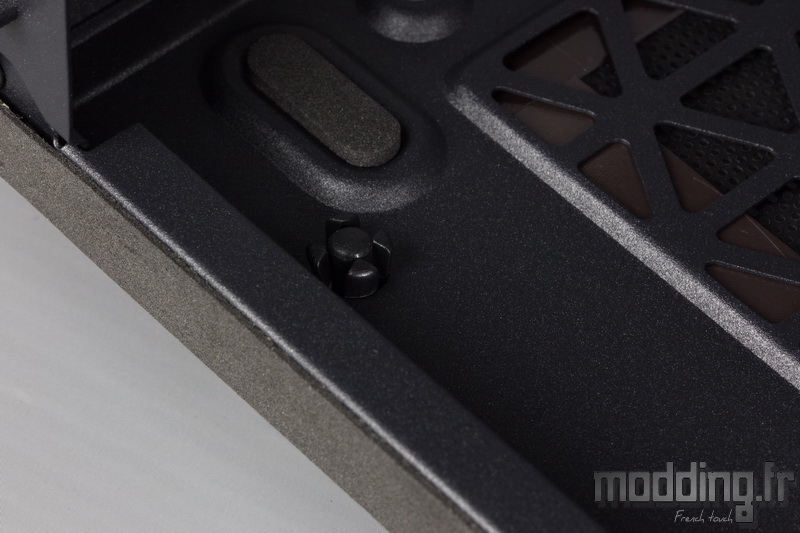

Les 4 pieds sont fixés à la base du châssis par le biais de rivet en plastique démontable.
On appuie sur le plot central afin que les 4 griffes se rétractent et libèrent ainsi le pied.

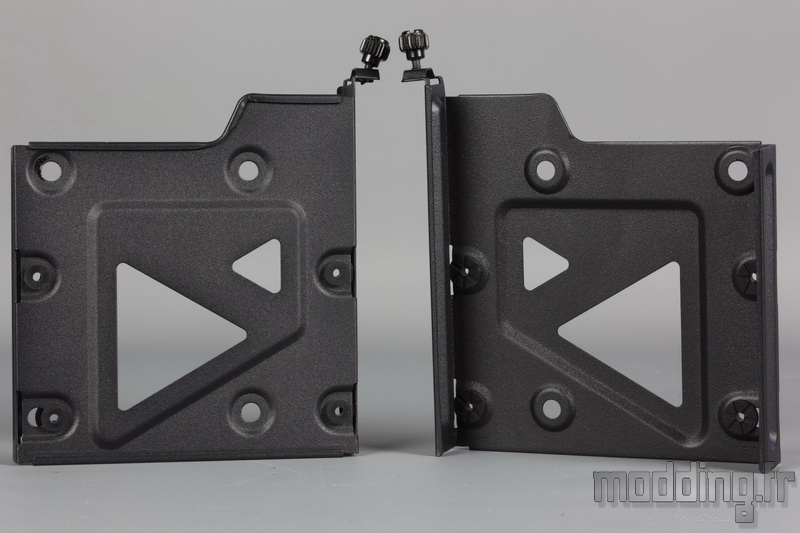

Les deux tiroirs de la cage HDD.
Les points de fixations pour le disque dur 3.5″ sont équipés de rondelle en caoutchouc faisant ainsi office de silentbloc.
On note que la vis à main reste solidaire de la structure en acier.

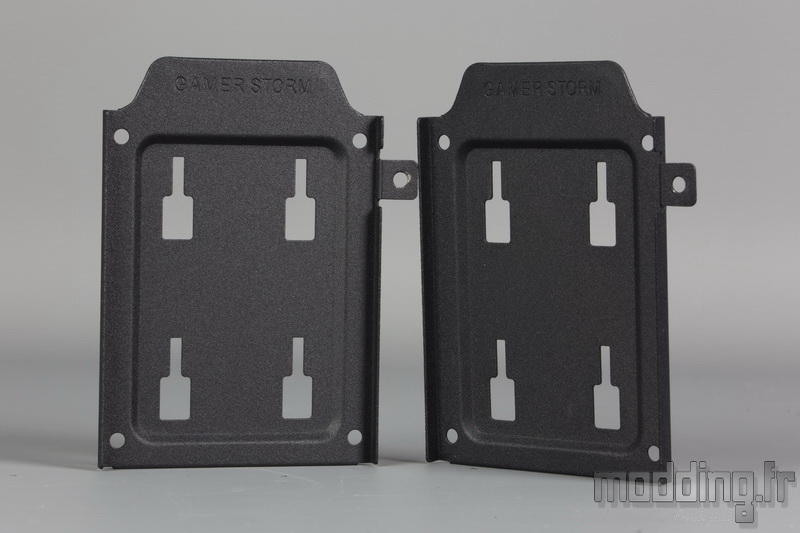

Les supports SSD.
En l’absence de silentbloc, on déconseille la mise en place d’un disque dur 2.5″.

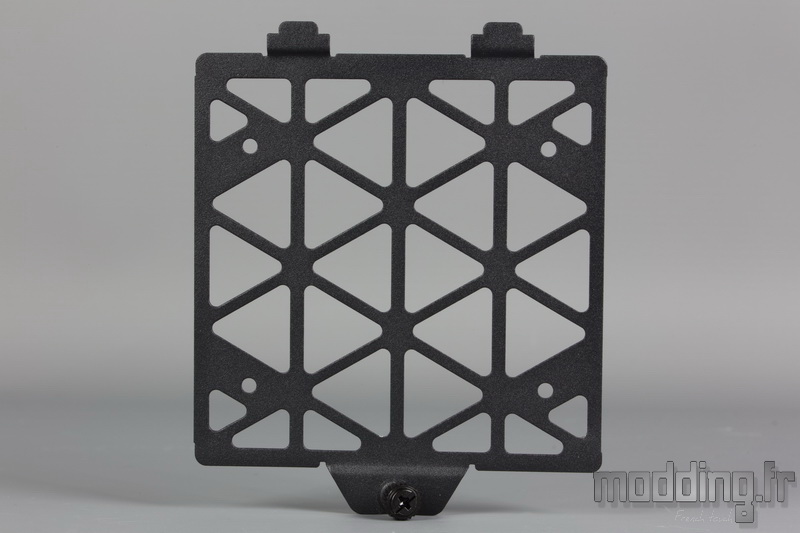

La grille amovible du cache avant permettant d’agrandir la place disponible pour les cartes graphiques.

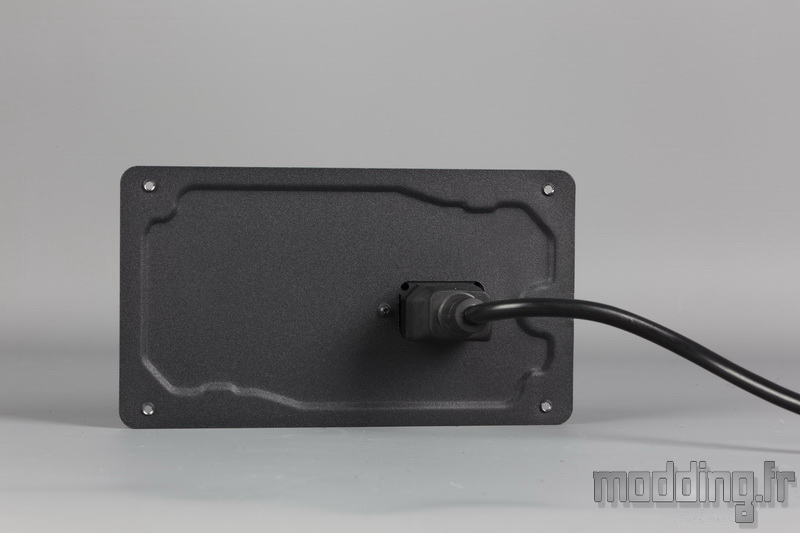

La plaque située sur l’emplacement d’origine de l’alimentation avec sa prise déportée.

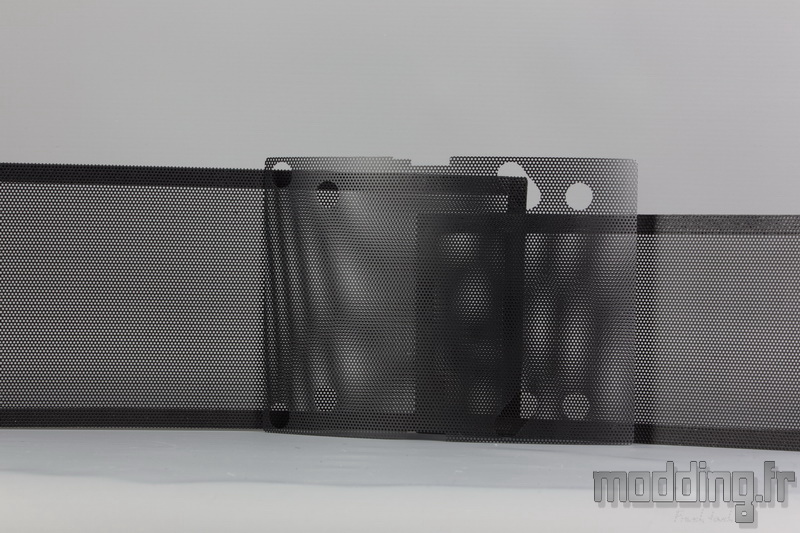

Les trois filtres du BaronKase Liquid.
Le filtre avant est le seul à ne pas bénéficier de bandes magnétiques de par l’emplacement des points de fixation des ventilateurs.

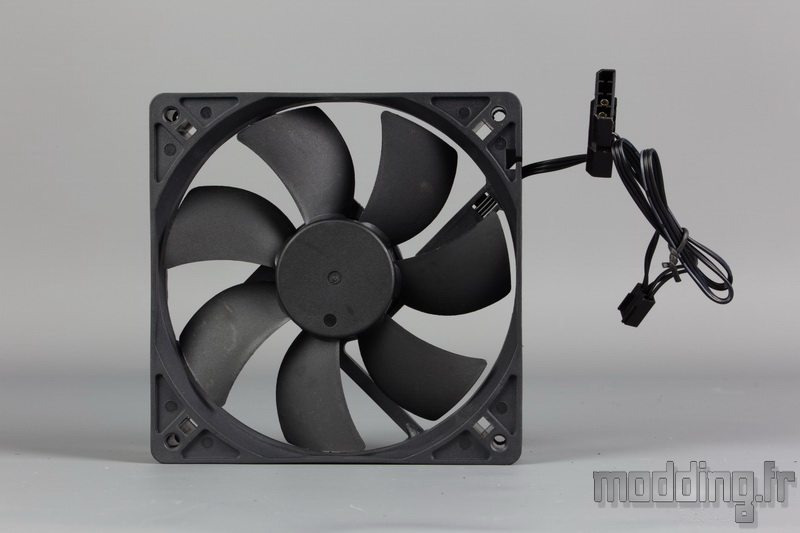

L’unique ventilateur du BaronKase Liquid en dehors de celui qui équipe le Captain 120EX RGB.
Format standard, tout de noir vêtu, on ne peut plus classique…. Si ce n’est que son câble est doté d’une prise 3-pins et d’une prise Molex.

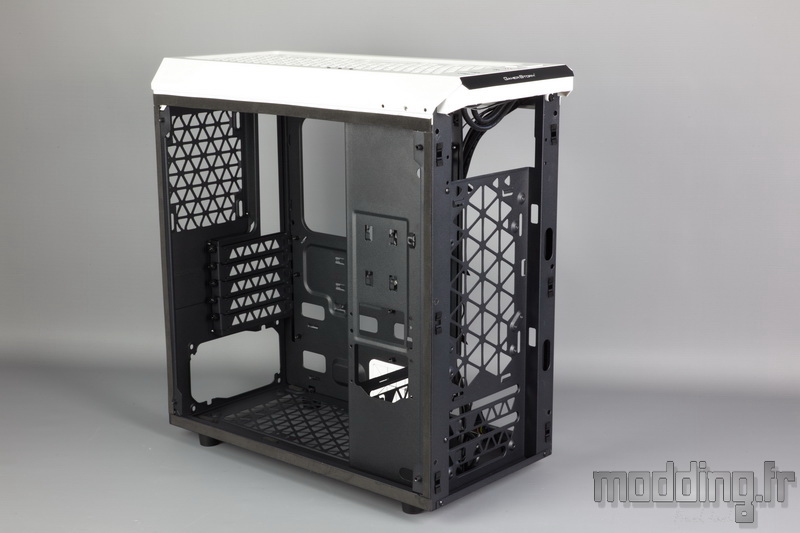

Mis à part les équerres, toutes les autres pièces du châssis sont fixées entre elles par des rivets.
Il en est de même pour le cache avant et le Top.
