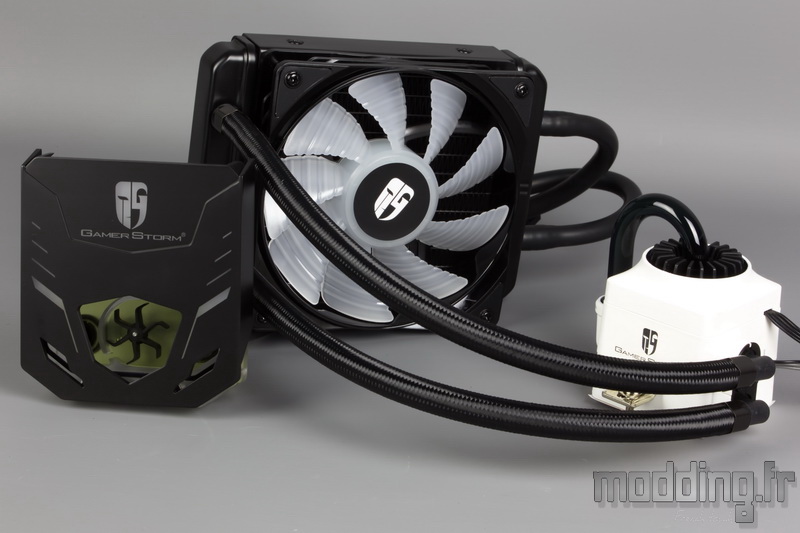

AIO Captain 120EX RGB :
La particularité du BaronKase Liquid est d’intégrer un kit AIO de la marque : Captain 120EX RGB.
Tout comme sur le Dukase Liquid, le kit est associé à un réservoir spécifique!

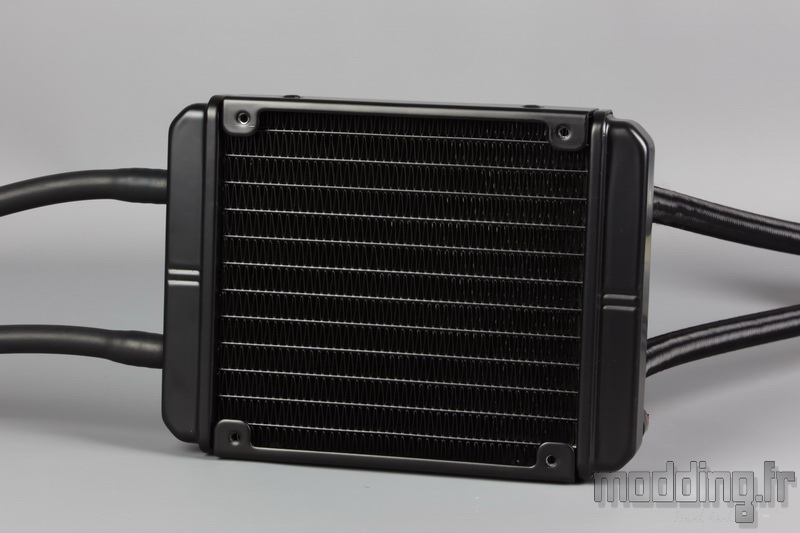

Cette fois-ci le kit AIO est dans sa version 120 avec donc un radiateur mesurant 120 mm de large sur 154 mm de long.
Il est constitué d’aluminium revêtu d’une peinture noire satinée.

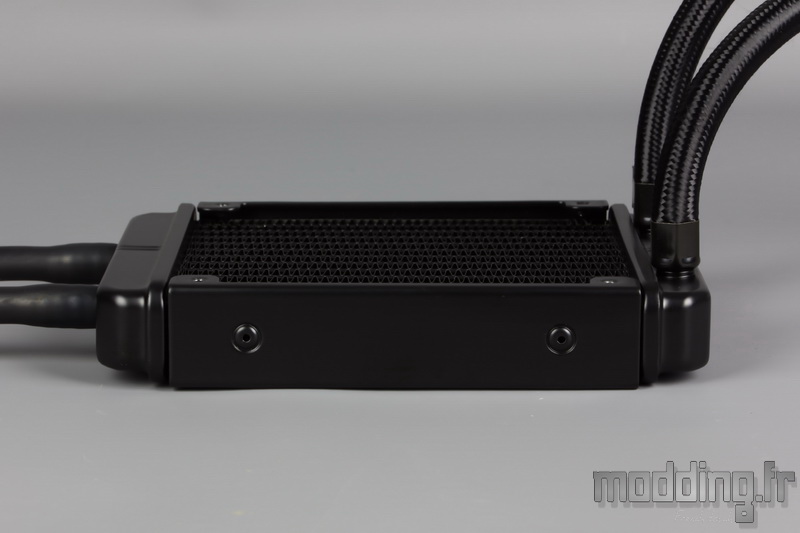

L’aspect du radiateur est des plus banal, on distingue meme les rivets sur ses flancs… Mais comme il est positionné dans la partie haute du boitier, il ne se verra même pas au travers du panneau en verre trempé.
Il est doté d’une épaisseur de 27 mm.

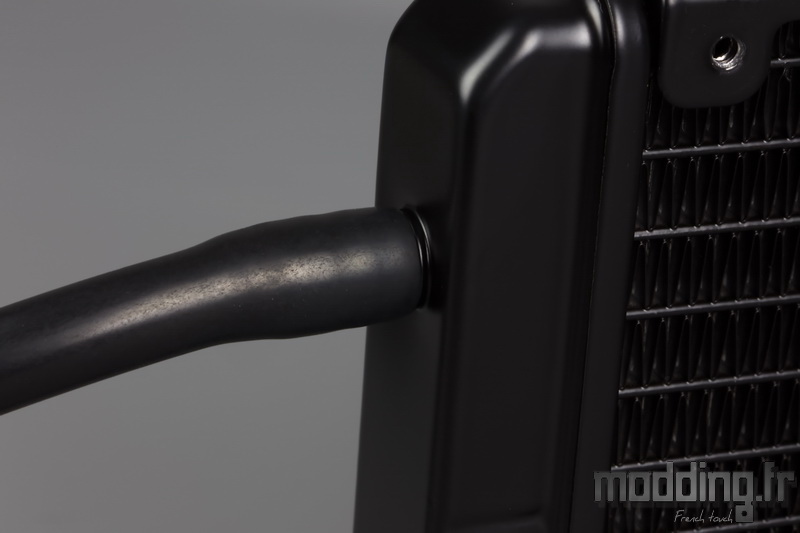

A l’une de ses extrémités nous avons deux embouts droits sur lesquels sont branchés deux tuyaux.

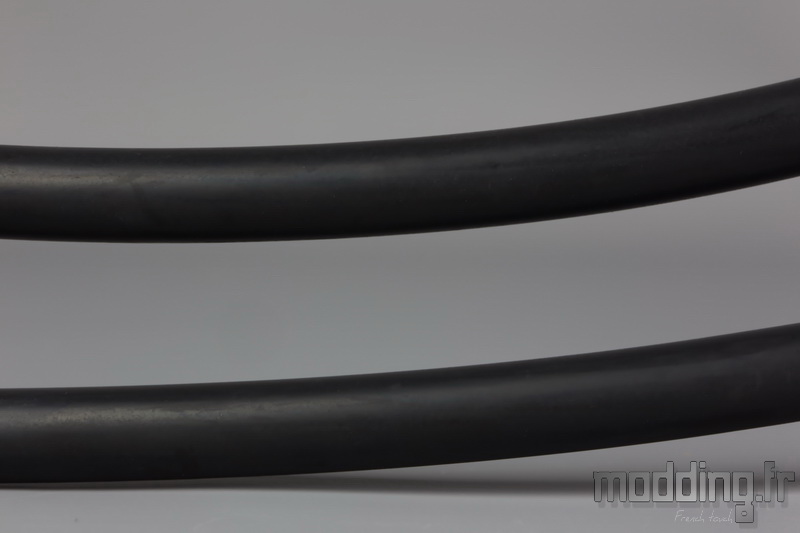

Des tuyaux souples de couleur noire qui vont vers…

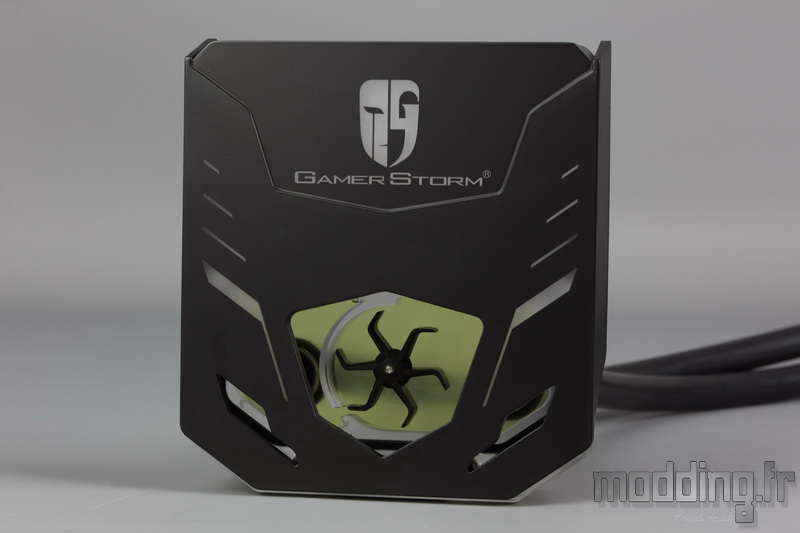

… Un réservoir accessoire dissimulé sous un cache spécifique arborant le logo Gamer Storm.

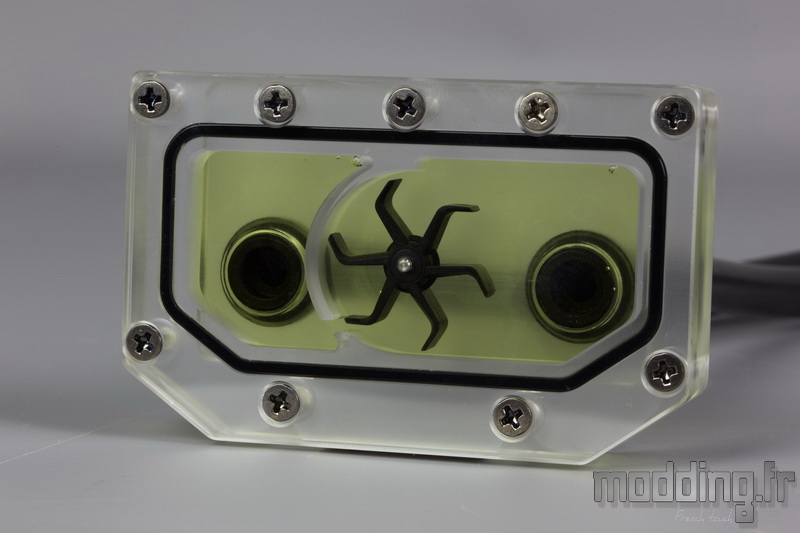

Au sein de ce réservoir nous avons une petite hélice qui permet de contrôler le flux du liquide de refroidissement.

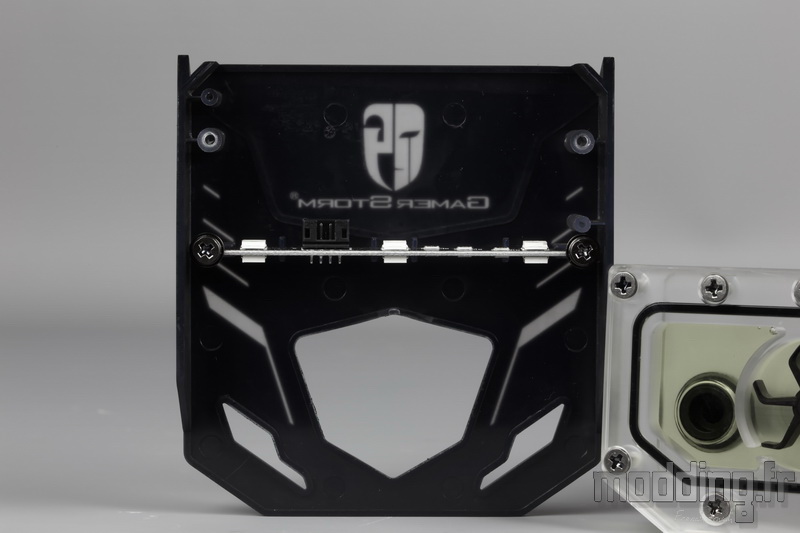

Au dos du cache, nous distinguons un aspect translucide au niveau du logo et des découpes qui encadrent la fenêtre laissant apparaître le réservoir.
Juste au-dessus de cette fenêtre, nous avons une séparation faisant partie intégrante de la structure plastique du cache.

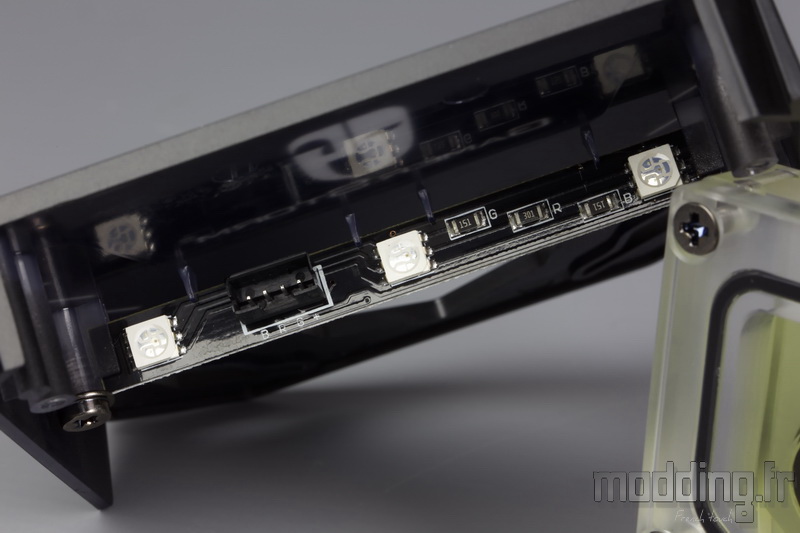

Cette séparation est dotée de part et d’autre d’une petite bande de Leds RGB sur laquelle nous brancherons la prise blanche issue du contrôleur RGB du BaronKase Liquid.
La bande de Leds inférieure se charge d’éclairer le réservoir quant à la bande de Leds supérieure, elle a pour rôle de sublimer l’éventuel SSD placé juste au-dessus sur le flanc du cache du boitier.

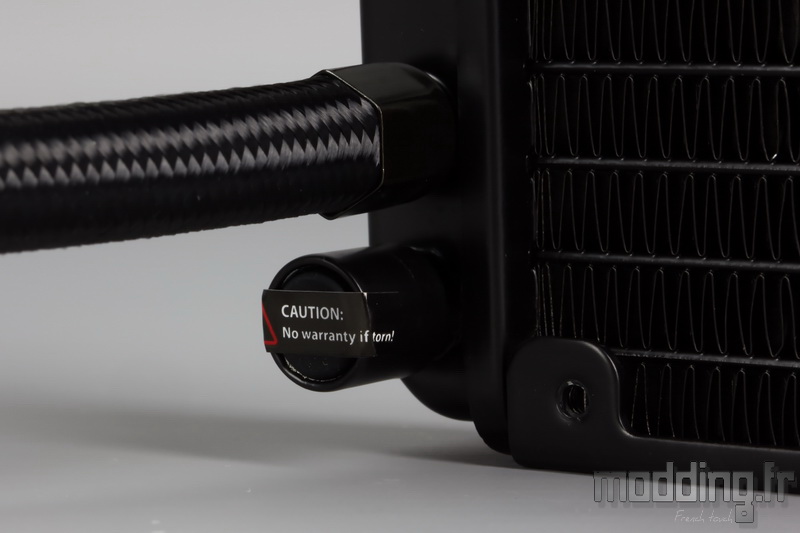

A l’extrémité opposé du radiateur nous notons la présence d’un embout doté d’un bouchon sur lequel est accolée l’étiquette “Caution : No warranty if torn”….
Nous avons ensuite deux autres embouts sur lesquels arrivent les tuyaux issus de la pompe.

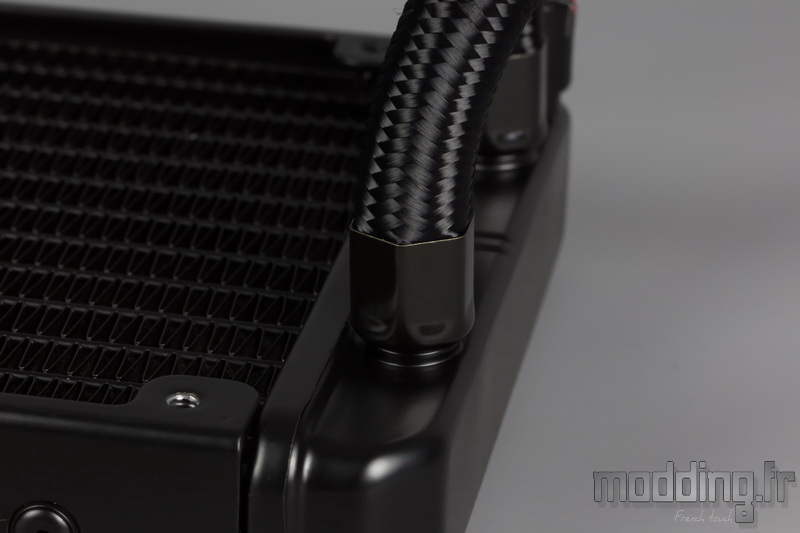

Un sertissage métallique assure leur fixation tout autant que celui de ….

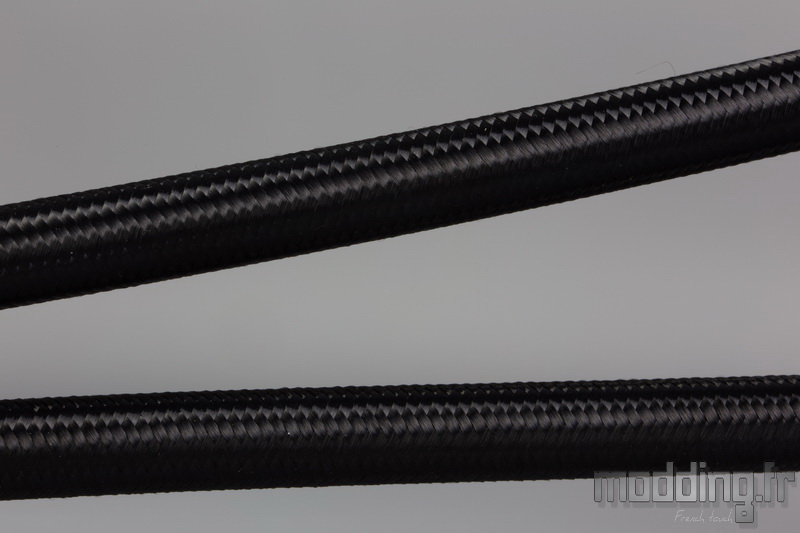

… La gaine tressée dont ils sont revêtus.

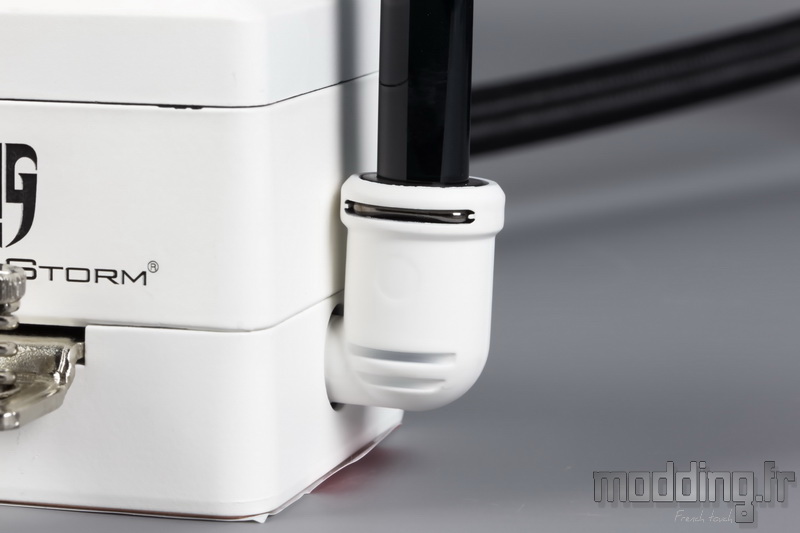

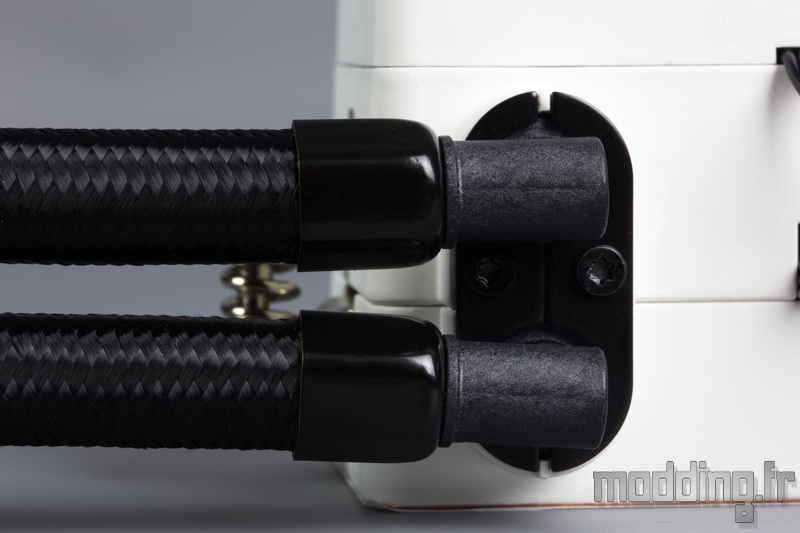

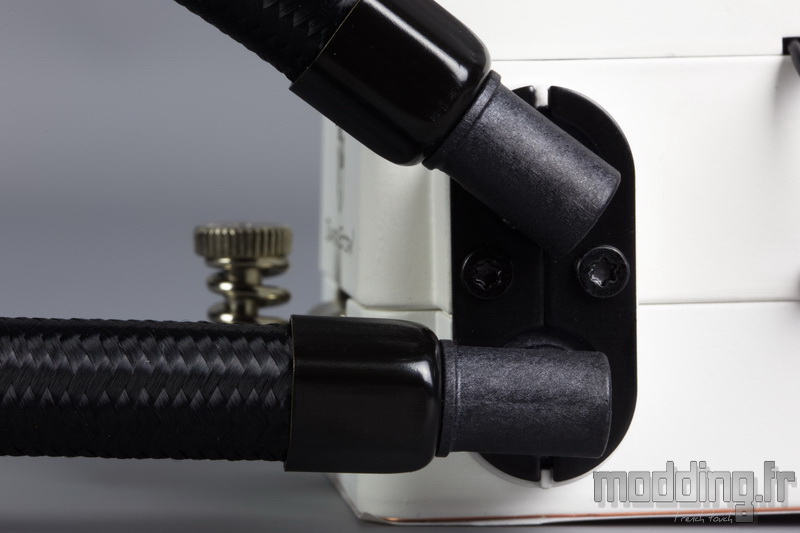

Les tuyaux sont couplés à la pompe par le bais de deux embouts coudés.
Des embouts rotatifs sur 180°.

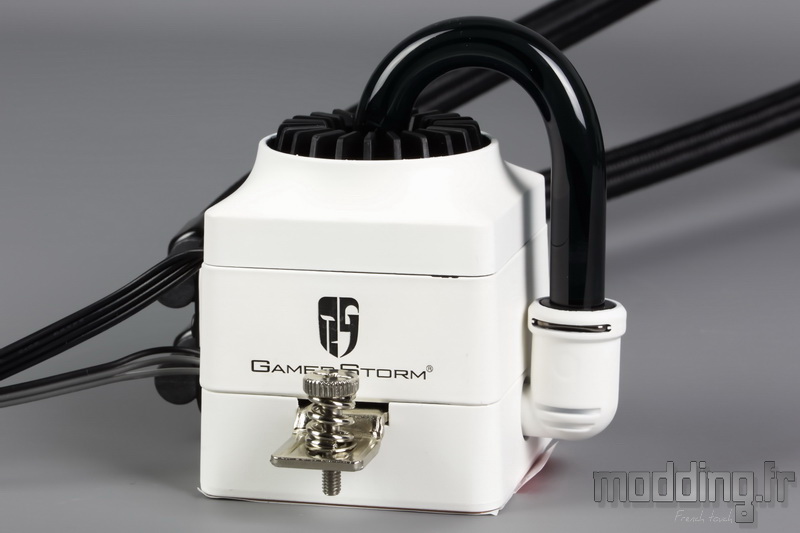

On retrouve le design spécifique de la pompe de l’AIO Captain de la marque DeepCool.
Ici nous l’avons en version blanche mais dans le BaronKase Liquid Black le Captain revêt aussi sa robe noire.

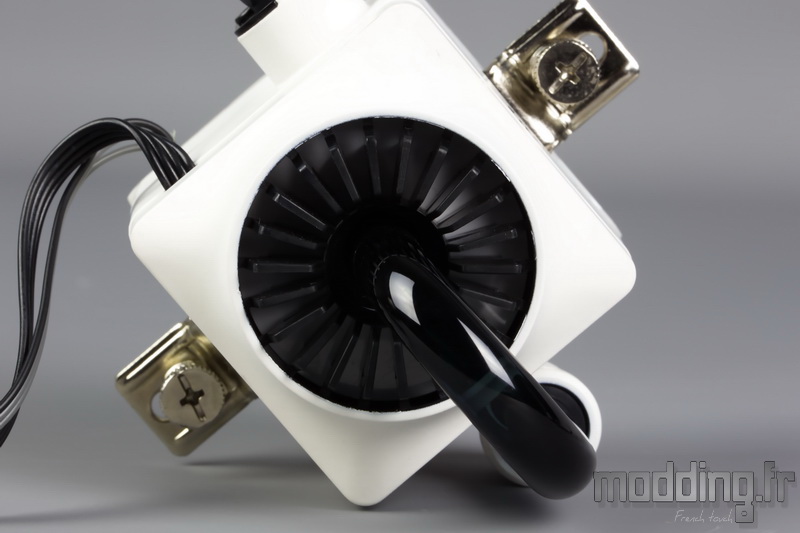

Du coup nous avons le petit tube externe qui plonge…
… Dans la partie supérieure de la pompe au sein de petites ailettes parmi lesquelles un rétroéclairage diffusera une lumière de type RGB.
Seul le tube acrylique est de couleur noire, le liquide étant incolore ou quasi…

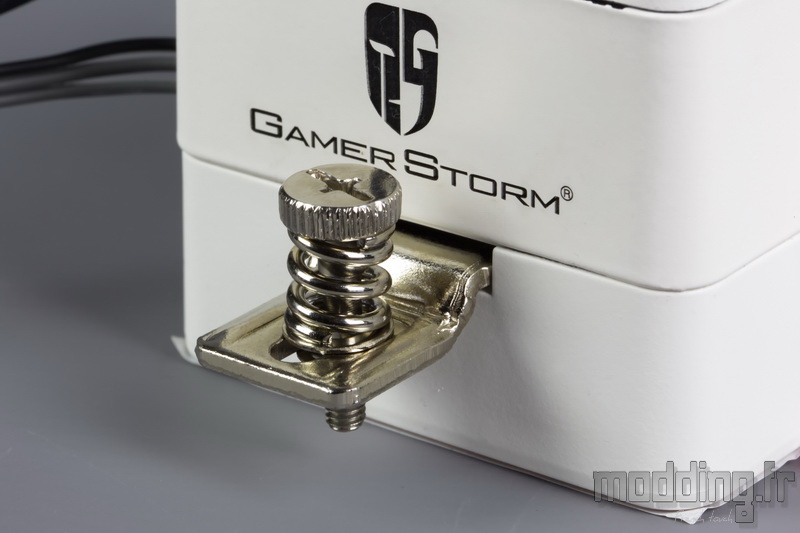

Sur les flancs de la pompe on retrouve le logo Gamer Storm placé juste au-dessus des pattes de fixation du module.
Ces dernières intègrent une vis montée sur ressort qui assure ainsi la bonne pression du waterblock sur l’IHS du processeur.

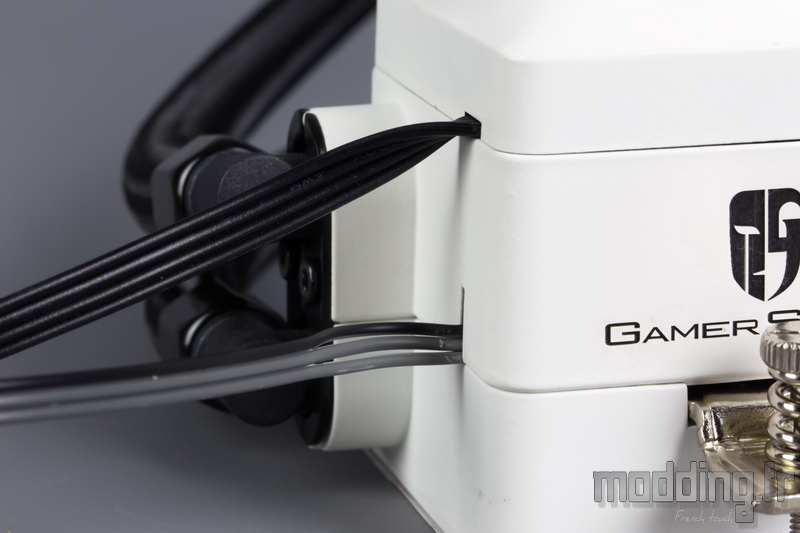

Nous sommes en présence de la version RGB du Captain, de ce fait deux câbles émergent de la pompe.

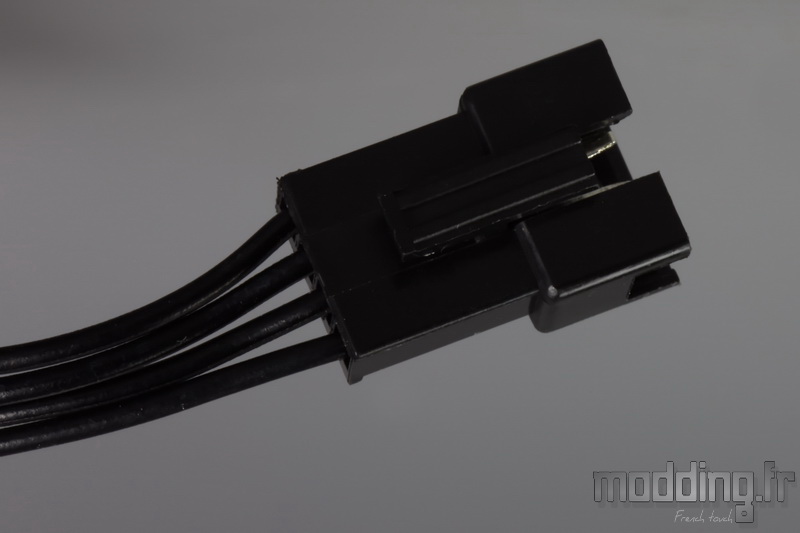

Le câble supérieur doté de 4 fils se termine par une prise spécifique RGB dotée d’un clip sécurisant son branchement sur la prise du contrôleur RGB du BaronKase Liquid.

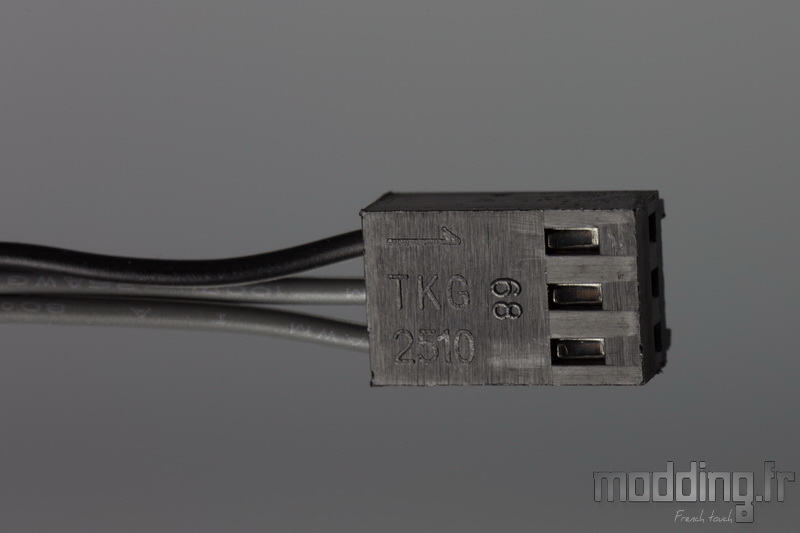

Le câble inférieur concerne l’alimentation de la pompe et se termine par une prise 3-pins qui se branche sur la prise Pump de la carte mère ou, à défaut, sur la prise CPU Fan.
La pompe du Captain tourne à 2300 tr/min (+/- 10%).

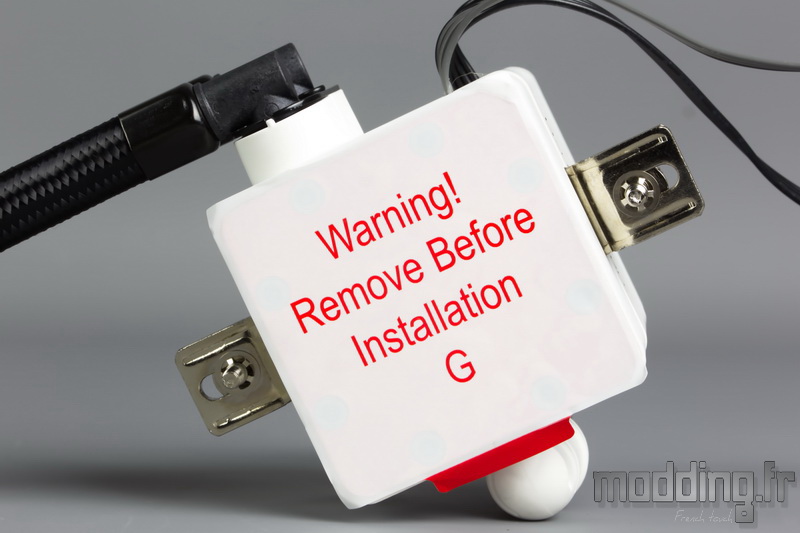

Une étiquette blanche protège la base du waterblock.
Comme mentionné en anglais… Ne pas oublier de retirer la protection avant l’installation de la pompe sur le processeur si on veut être sûr d’avoir les performances de refroidissement escomptées…

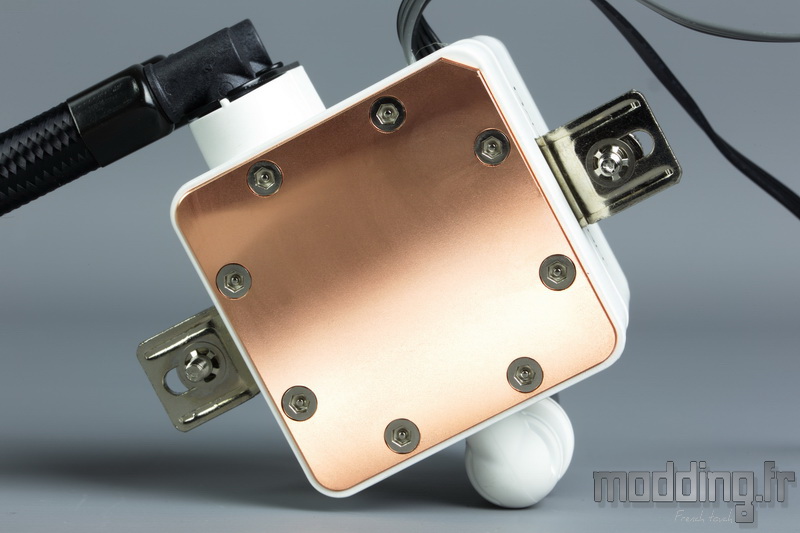

La base est en cuivre.
On distingue les quelques traces d’usinage.

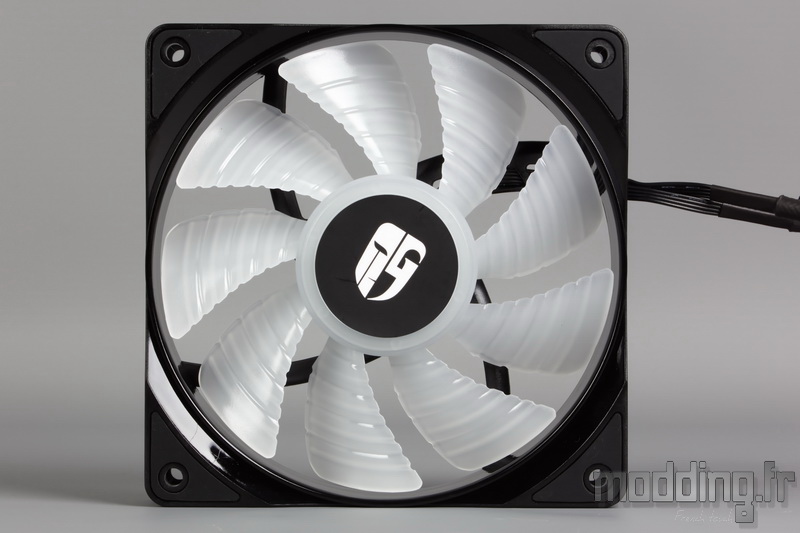

Le Captain 120EX RGB est équipé d’un ventilateur en 120 mm.
Son cadre noir, doté de silentblocs au niveau de ses coins, contraste avec l’aspect translucide de ses 9 pales.
Le centre doté du logo Gamer Storm sur fond noir revêt aussi cet aspect translucide. Cela permet notamment d’optimiser la diffusion de la lumière émise par les Leds RGB. Ces dernières sont disposées sur le bord de la platine électronique contrôlant le ventilateur.

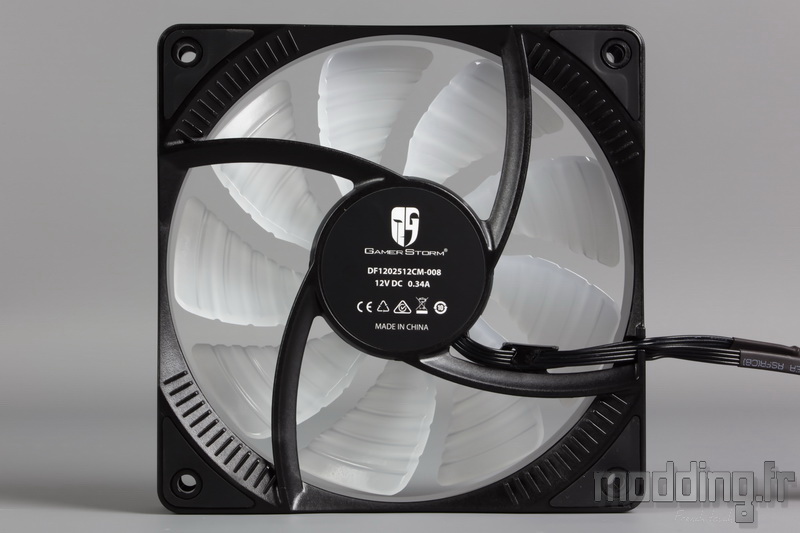

Le ventilateur est doté d’une gestion PWM assurant une plage de rotation s’étalant de 500 tr/min (+/- 150 tr/min) à 1800 tr/min (+/- 10%).
La vitesse maximale engendre un débit d’air de 69.34 CFM soit 117.8 m3/h.

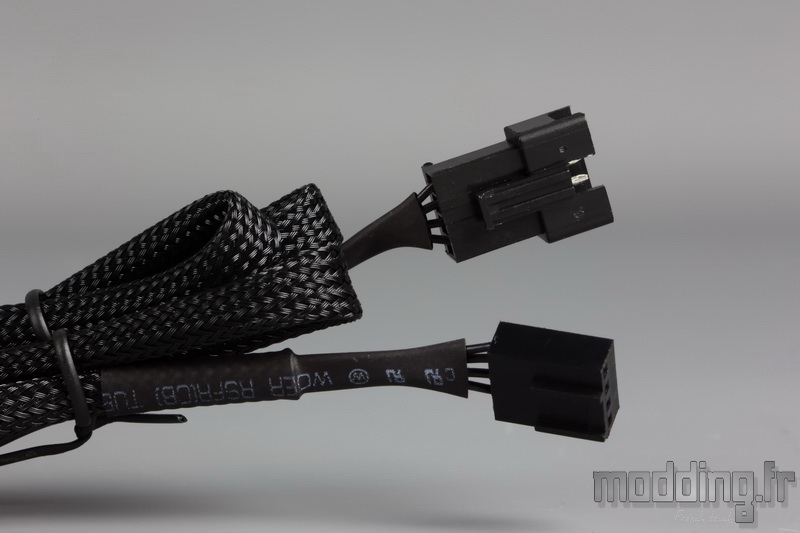

Le ventilateur est doté de deux câbles revêtus d’une gaine tressée de couleur noire.
L’un d’eux se termine par une prise 4-pins et assure l’alimentation du ventilateur, le second assure son rétroéclairage et se termine par une prise spécifique RGB.

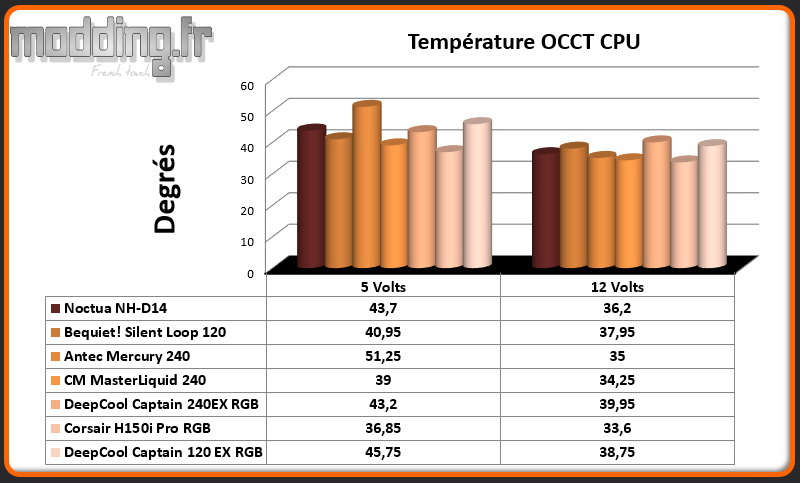

Nous avons testé le Captain 120 EX RGB sur notre config de test embarquant un i7 7700k.
Nous affichons ici les résultats du test afin de comparer ses performances avec d’autres AIO que nous avons testé auparavant en dehors d’un boitier.
Température sous OCCT CPU
Nous comparons ensuite l’émission sonore du ventilateur placé sur le radiateur du Captain 120EX avec le sonomètre placé à 25 cm.
La vitesse de rotation est gérée par un rheobus et est contrôlée par un multimètre.

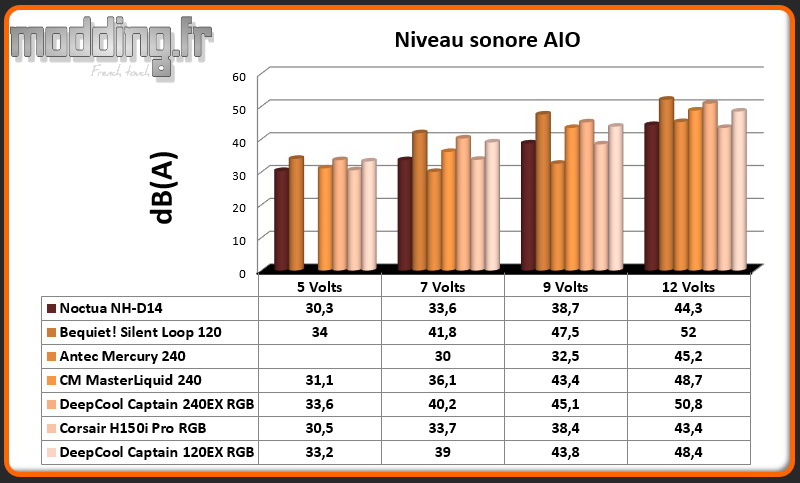

Niveau sonore du ventilateur sur radiateur

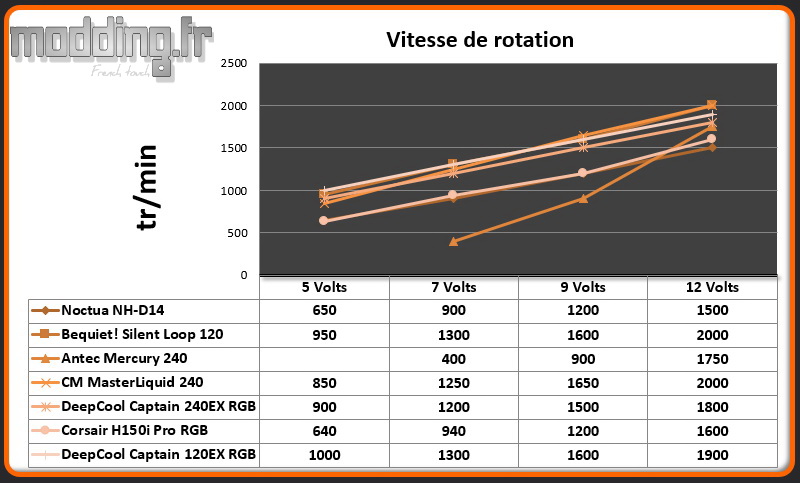

Vitesse de rotation
Pour rappel, sous gestion PWM, la vitesse de rotation du ventilateur peut descendre jusqu’à 500 tr/min.
De quoi rendre le ventilateur totalement inaudible.
