[TEST] Ventirad Arctic Freezer i32

Le montage : Socket 115x

On commence pas montrer le montage du ventilateur mais qui ne se fera en fait qu’une fois le radiateur en place sur la carte mère.
Dans un premier temps, nous mettons en place les rondelles adhésives en caoutchouc présentes dans le bundle sur la face du ventilateur qui sera en contact avec le radiateur.

Nous plaçons les attaches métalliques dans les trous prévus à cet effet.
Il faut veiller à respecter le sens de l’attache avec l’angle vers l’extérieur du radiateur comme sur l’animation.

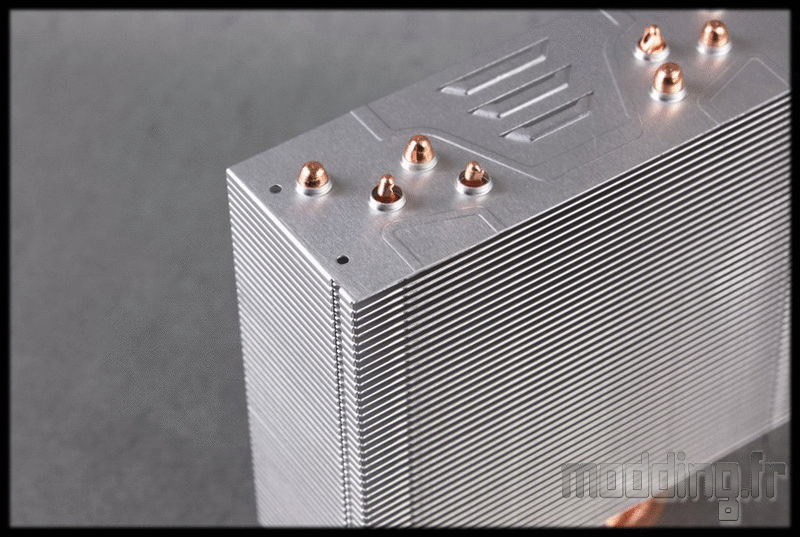

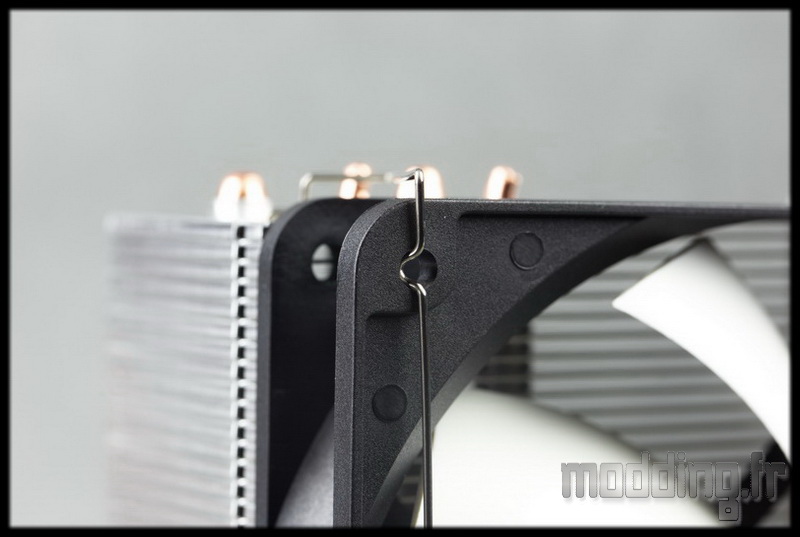

Une fois les attaches en place, nous plaquons le ventilateur contre la paroi du radiateur et nous refermons les attaches sur le cadre du ventilateur.

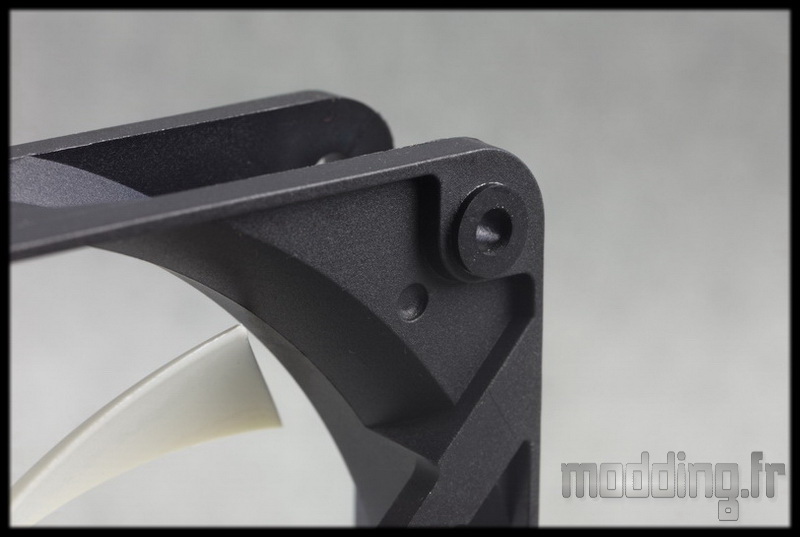

Les attaches sont dotées de petites encoches qui prennent place dans les trous de fixation du ventilateur.

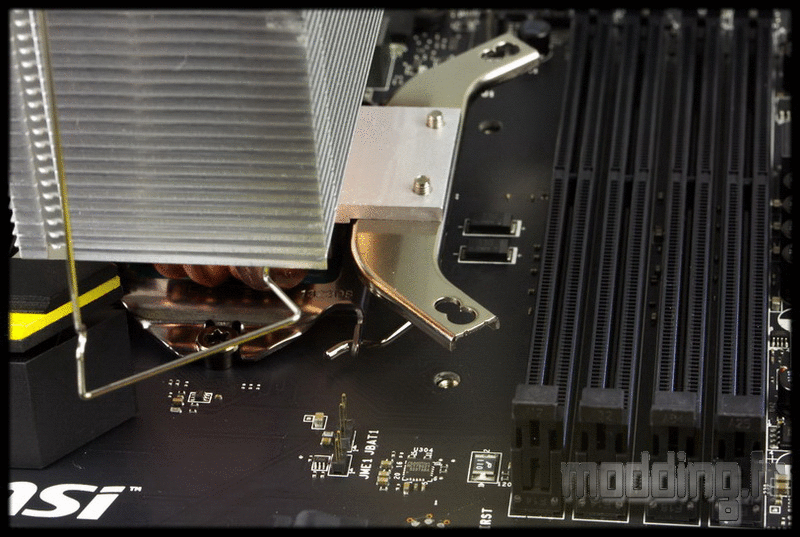

Le montage du Freezer i32 commence en fait par la mise en place des pattes de fixation sur la base du radiateur.
On utilise les petites vis chromées et nous plaçons les pattes de part et d’autre de la base.
Nous prêtons attention au sens des pattes de fixations de façon à avoir la forme concave vers la base et les replis de la patte vers le bas du radiateur comme sur l’animation.

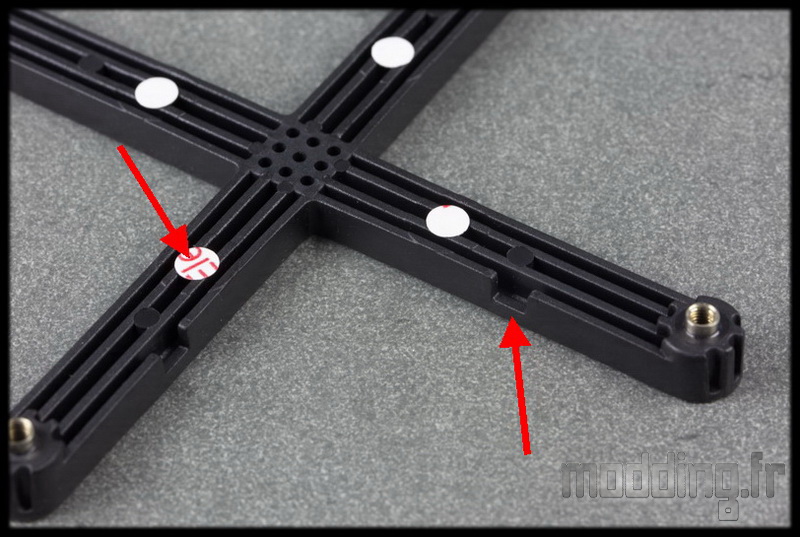

La backplate en forme de croix présente sur sa face interne des petites pastilles adhésives dont on retire la protection.

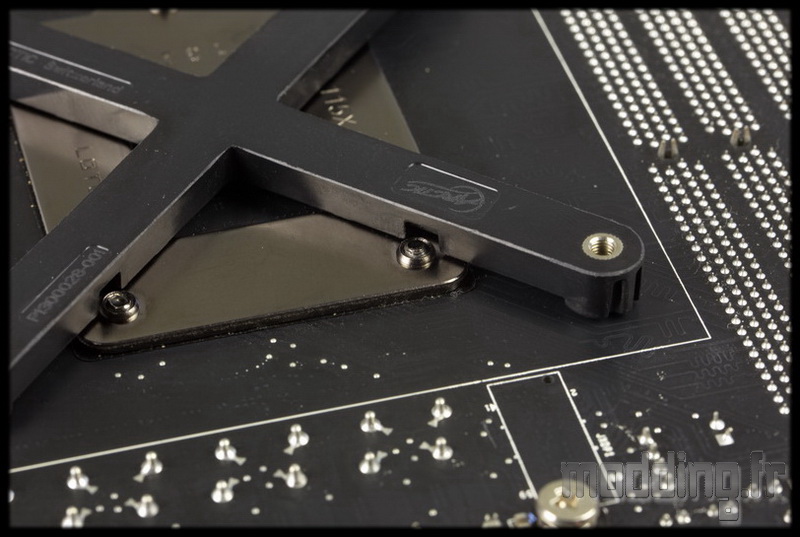

Elle présente aussi sur deux de ses branches deux petites encoches.

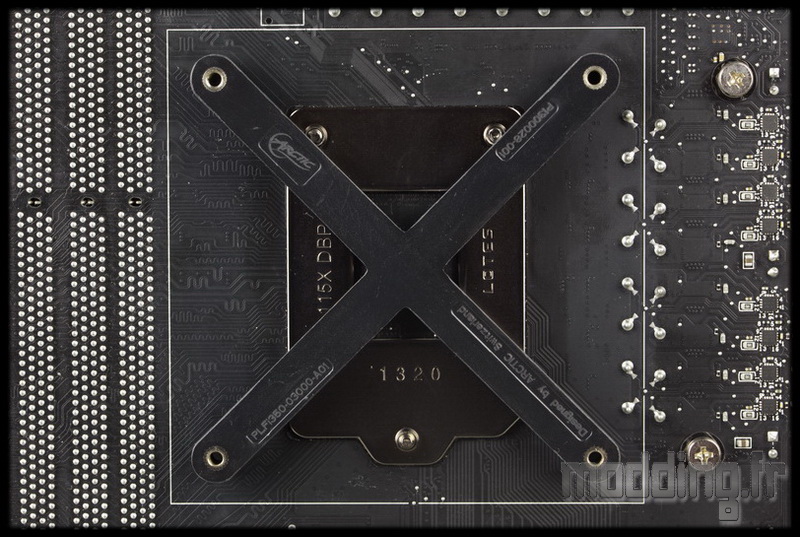

Nous plaçons la backplate sur le dos de la carte mère en faisant coïncider ces encoches par rapport au vis du Socket.

On fait bien sûr coïncider les extrémités de la backplate avec les trous situés autour du Socket.

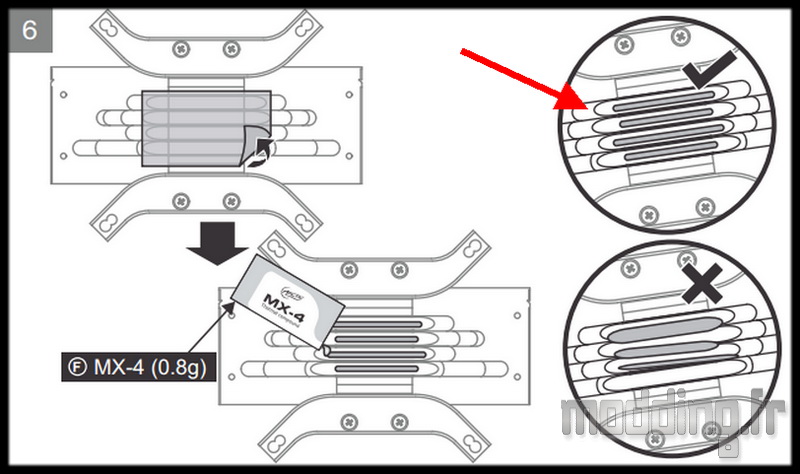

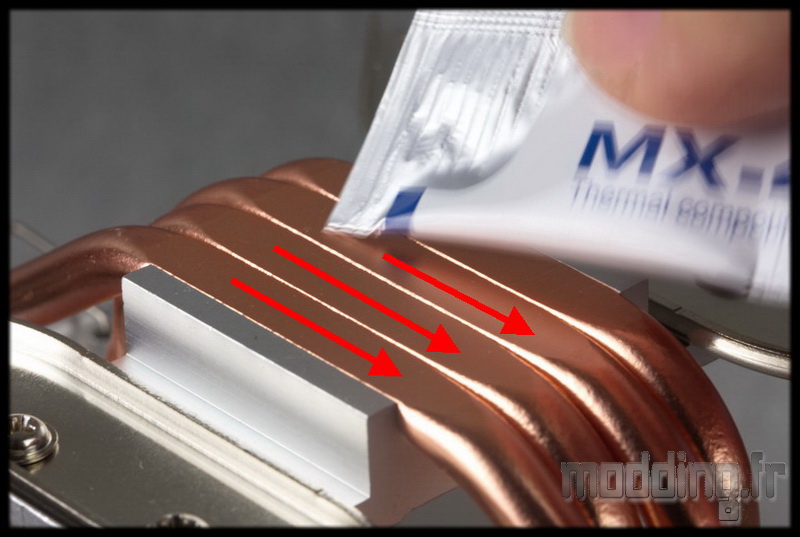

Avant de placer le radiateur sur le processeur, nous mettons la pâte thermique directement sur la base au niveau de chaque caloduc.

Du moins Arctic préconise cette façon pour optimiser l’étalement de la pâte.
De notre coté, nous appliquons la méthode traditionnelle du grain de riz sur le cpu …

Nous positionnons la base du radiateur sur le cpu tout en plaçant les trous des pattes de fixation en face des trous de la carte mère.

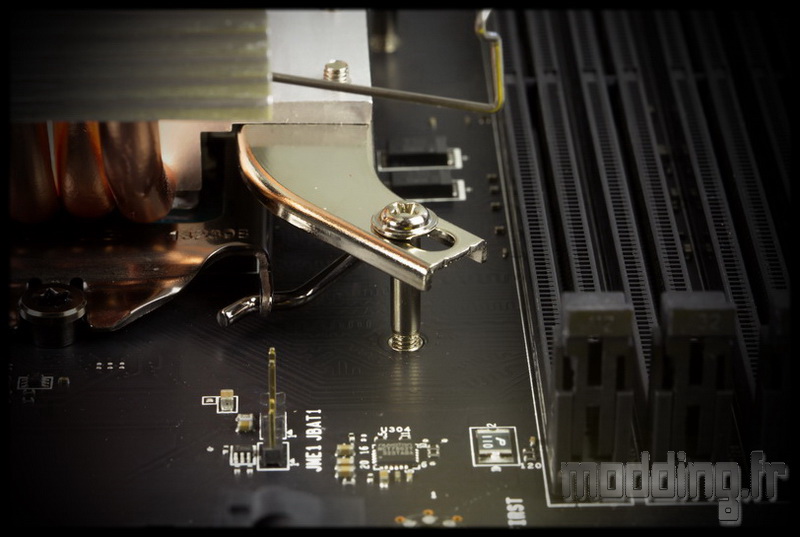

On se munit des longues vis chromées du bundle, on les glisse dans les trous les plus internes des pattes correspondant au Socket 115x.
On visse l’ensemble des 4 vis avec la méthode en croix pour une mise en place bien parallèle de la base sur le cpu.

De part l’absence d’entretoise, c’est à nous de juger de la force de serrage…
Juste ce qu’il faut… ni trop… ni trop peu…..
Dés que le tournevis a tendance à sortir de l’empreinte de la vis, nous jugeons que le serrage est adéquat.

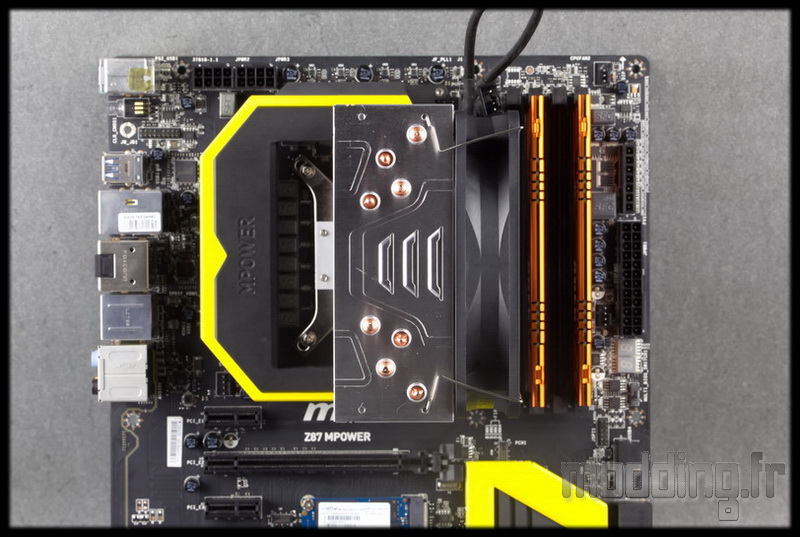

Sur notre carte mère, nous avons adapter le sens du radiateur de façon à avoir le caloduc le plus excentré vers les slots mémoires.
En effet, le dissipateur des étages d’alimentation venait gêner la mise en place du ventirad.

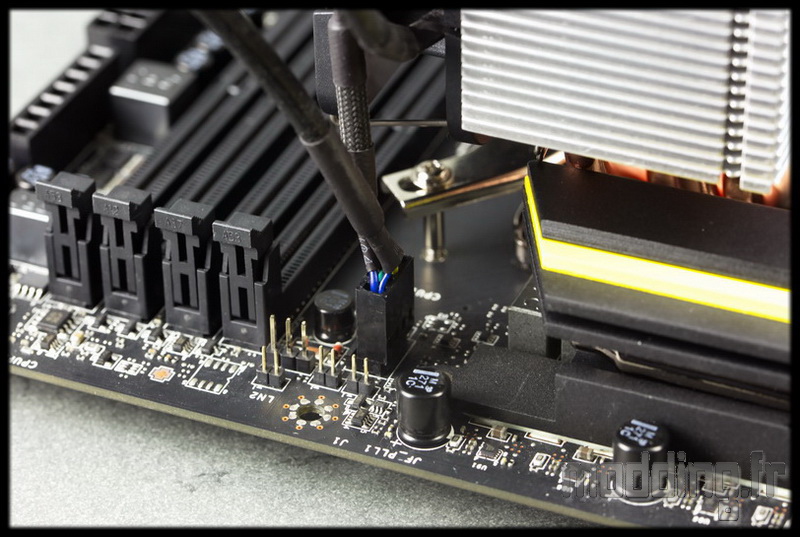

Tout est fixé, ne reste plus qu’à brancher la prise 4-pins sur la prise CPU Fan de la carte mère.

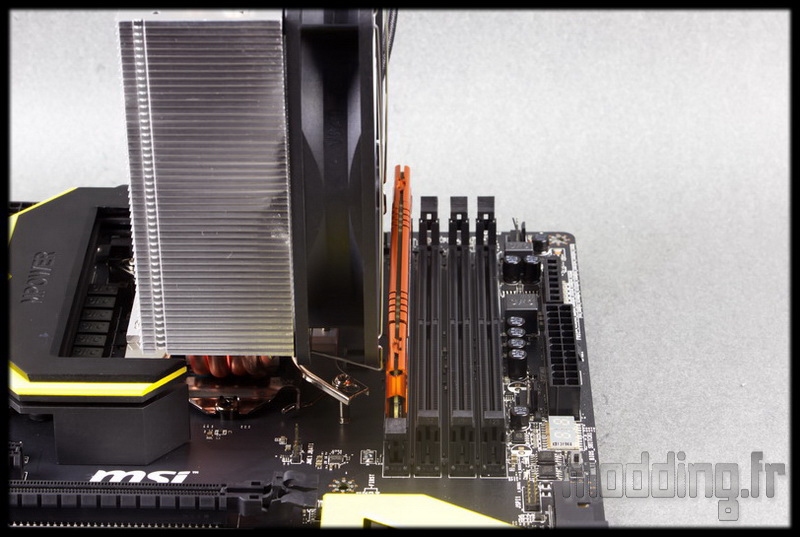

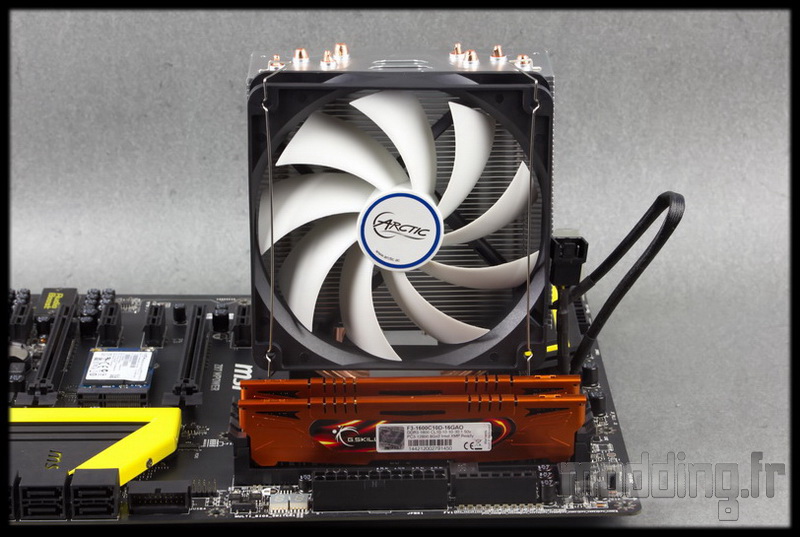

Du coté de la compatibilité avec les barrettes mémoires, c’est du 100% comme en atteste la photo ci dessous.

Même constat au niveau du port PCIe, bien éloigné sur notre carte mère au format ATX, la largeur de 123 mm du Freezer i32 ne posera pas de problème sur le format Micro ATX où le port PCIe est plus prés du Socket.

Les 150 mm de hauteur permettront de caser la config dans des boîtiers “plus étroit”.

Nous sommes quand même loin de l’encombrement de certains systèmes de refroidissement en aircooling de type double tour ou autres colosses aux larges ailettes.
