Le ventilateur :
Le ventilateur qui accompagne le Freezer i32 a un diamètre de 120 mm.
Il s’agit du F12 avec son cadre noir et ses 9 pales blanches.
Le logo Arctic prend place au milieu de ces dernières.
Au dos, point d’étiquette adhésive présente au centre du cadre.
Le ventilateur adopte un cadre de forme carré avec une épaisseur classique de 25 mm.
Les coins arrondis intègrent le trou pour le passage de la vis de fixation.
L’espace entre les deux faces du cadre est laissé libre, néanmoins nous avons un petit renfort pour rigidifier l’ensemble.
Les pales ne comportent aucun artifice visant à optimiser le flux d’air tel que des canalisateurs.
Leur design en fine lames et leur implantation sur le rotor suffisent à optimiser ce flux d’air tout en gérant le niveau sonore.
Le mécanisme de roulement est de type “Fluid Dynamic Bearing” avec un bain d’huile encapsulé.

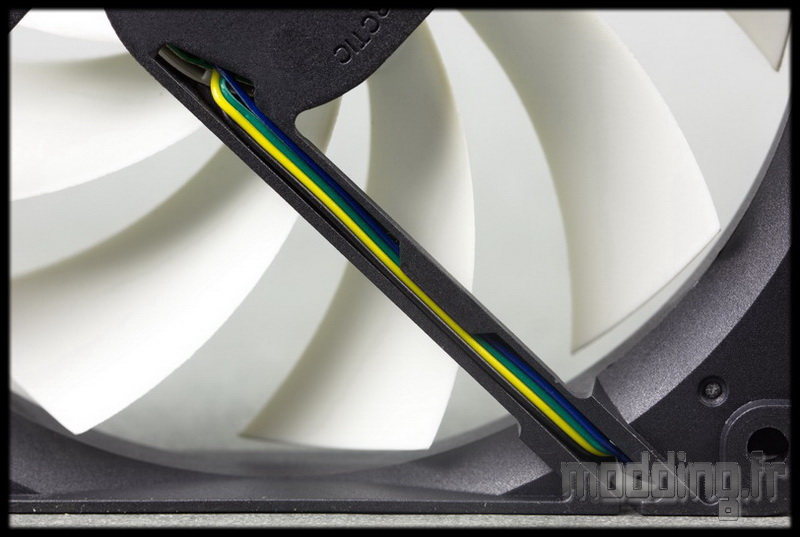

4 fils colorés émergent de la platine électronique…

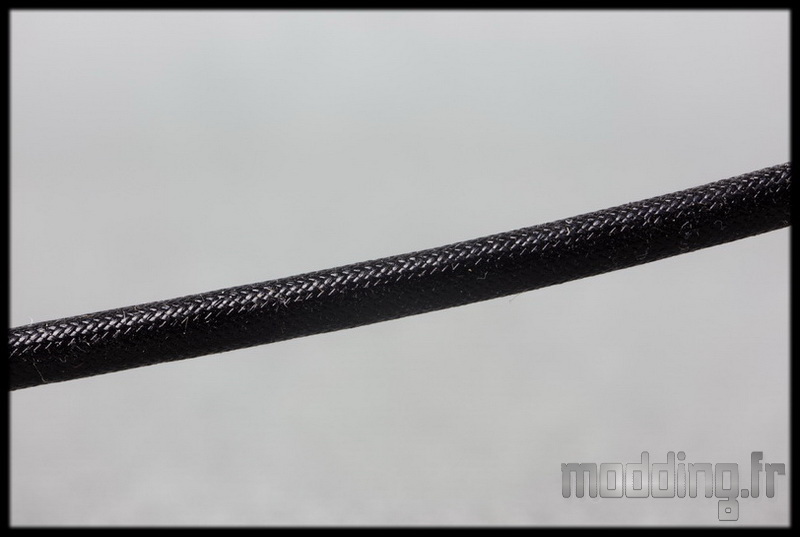

… pour se jeter dans une gaine thermo à la sortie du cadre avant de revêtir une gaine tressée noire assez compacte pour ne plus laisser apparaître la couleur des fils.
Le câble mesure 200 mm avant de se terminer par une prise 4-pins traduisant la gestion PWM.
Une seconde prise 4-pins est repiquée sur la première pour éventuellement brancher un second ventilateur dans le cas du passage du Freezer i32 en Push Pull.
Cette dernière est câblée avec trois fils, le fil “Signal” est absent pour une question de monitoring de la vitesse du ventilateur.
Il faudra brancher un autre ventilateur PWM de la même gamme pour que la gestion semi passive s’effectue aussi sur le second ventilateur.
La particularité du Freezer i32 se situe justement au niveau de la gestion PWM. Arctic profite de couper la rotation des pales lorsque le cpu n’est pas très sollicité (bureautique, internet, multimédia).
De ce fait le ventilateur à une vitesse de rotation s’étalant de 0 à 1350 tr/min. La vitesse maximale engendre un débit d’air de 74 CFM soit 125.7 m3/h.
